基于Proteus的LED点阵显————————————————————————————————作者:————————————————————————————————日期:单片机应用系统设计课题:基于Proteus的LED点阵显示屏的设计与仿真姓名:班级:学号:指导老师:日期:目录1 绪论。
.。
.。
.。
......。
.。
.。
.。
.。
.。
.。
..。
.. .. ..。
.。
.。
.。
..... ..。
..。
.21.1课题研究的意义.。
.。
.。
.。
..。
.。
.....。
... 。
.....。
....。
.。
.。
22系统总体设计。
.。
.。
.。
.。
.。
....。
.。
...。
....。
.。
.。
(3)2.1系统设计硬件框图...。
.。
..。
...。
.....。
..。
....。
.。
.。
....。
.。
..32.2系统实现的基本原理.。
.。
.。
.。
.。
.。
..。
.。
..。
.。
.。
.。
...。
..33 硬件系统设计.。
........。
..。
.。
...。
.。
..。
..。
..。
..。
........。
.53。
1系统的硬件模块。
.。
.。
..。
.....。
.。
.。
..。
.。
.。
.。
.。
..。
..。
.5 3。
2系统详细的硬件原理图。
.......。
.。
...。
.。
.。
.. …………。
.。
.54系统软件设计。
...。
.。
.。
.。
.。
..。
..。
.。
....。
.。
.....。
.。
...。
.....。
74。
1系统完成的功能设计。
.。
..。
.。
..。
.。
.。
..。
..。
.。
...。
...。
..。
74。
1。
1主程序.。
.。
.。
.。
.。
...。
.。
..。
....。
...。
.。
.。
.。
.。
..74.1。
2定时器/计数器T0种地服务程序 (7)4.2仿真效果。
..。
...... 。
.。
..。
...。
...。
.。
..。
.。
.。
95设计总结。
..。
.。
.。
...。
.。
..。
....。
...。
.。
.。
.。
......。
10附录。
.。
...。
..。
...。
毕业设计说明书基于Proteus的LED汉字显示屏电路设计院(系)名称信息工程学院专业名称电子信息工程2011年5月15 日基于Proteus的LED汉字显示屏电路设计摘要LED点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成。
LED点阵显示屏可以显示数字或符号, 通常用来显示时间、速度、系统状态等。
由于单片机技术的不断发展和高亮度LED发光管的出现使得大屏幕高亮度LED电子广告屏成为可能,与传统的霓虹灯广告在显示效果以及可修改性上都有着无法比拟的优势,而且单片机的日益平民化以及LED技术的不断创新,使得高亮度高清晰的LED点阵广告牌与传统霓虹灯广告牌的成本日益接近。
为了能简单的实现基于单片机的LED显示系统控制,本文设计了基于AT89C51单片机16×16 LED汉字滚动显示屏电路并运用Proteus软件仿真实现其显示功能。
本系统的设计具有体积小、硬件少、电路结构简单及容易实现等优点。
关键词:LED,单片机,Proteus仿真The Design Of Chinese Characters Display Circuit Based On Proteus LEDAbstractAs a new display device LED dot matrix display is consists of several independent LED light-emitting diode encapsulation. LED dot matrix display can display numbers or symbols, usually used to display time, speed, system status, etc. As the continuous development of microcomputer technology and the display of high-brightness LED glowing tube, It makes the emergence of large-screen high-brightness LED electronic advertising screen to be possible, compared to the display effect and modifiability of The traditional neon advertising it has incomparable advantage and the growing SCM Civilian and innovative LED technology makes the brightness and high definition of LED dot matrix billboards and neon signs of the cost of traditional increasingly close. In order to achieve the 16×16 LED chinese scroll screen and using the Proteus software simulation shows the function. The design of the screen is small, less hardware, simple circuit structure and easy to implement.Keyword : LED, MCU, Proteus imitates reall目录1绪论 (1)1.1课题背景 (1)1.2课题研究现状 (1)1.3课题设计任务 (2)2 系统总体设计方案 (3)2.1总体设计方案的论证 (3)2.2总体设计方案的确定 (3)3 系统硬件电路设计 (5)3.1单片机系统电路 (5)3.2时钟电路 (7)3.3复位电路 (8)3.4电源电路 (8)3.5点阵显示电路 (9)3.6驱动电路 (10)4系统的软件程序设计 (12)4.1软件系统分析 (12)4.1.1模块细分 (12)4.1.2确定算法 (12)4.1.3编写程序 (13)4.2系统主程序 (13)4.3显示驱动程序 (14)5 整体电路的设计 (16)6 字模的提取 (18)7 软件仿真调试 (20)7.1P ROTEUS软件介绍 (20)7.1.1 进入Proteus ISIS (20)7.1.2 工作界面 (21)7.2创建源代码仿真文件 (21)7.3仿真调试 (22)结论 (25)致谢 (26)参考文献 (27)附录A (28)1 绪论1.1 课题背景LED显示屏是用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。

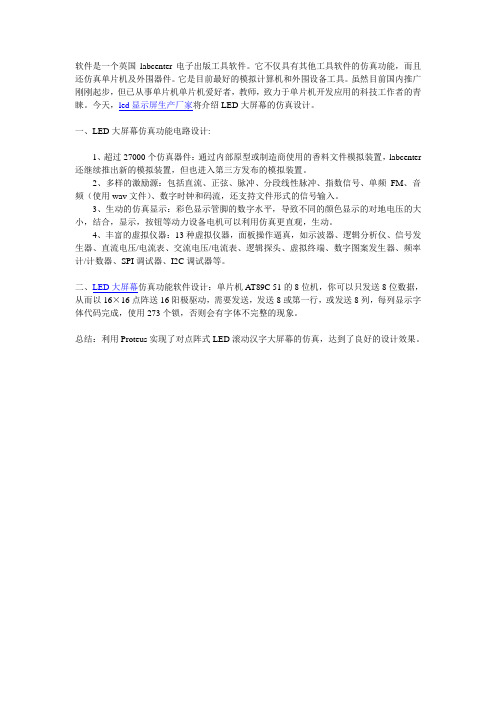

软件是一个英国labcenter电子出版工具软件。
它不仅具有其他工具软件的仿真功能,而且还仿真单片机及外围器件。
它是目前最好的模拟计算机和外围设备工具。
虽然目前国内推广刚刚起步,但已从事单片机单片机爱好者,教师,致力于单片机开发应用的科技工作者的青睐。
今天,led显示屏生产厂家将介绍LED大屏幕的仿真设计。
一、LED大屏幕仿真功能电路设计:
1、超过27000个仿真器件:通过内部原型或制造商使用的香料文件模拟装置,labcenter 还继续推出新的模拟装置,但也进入第三方发布的模拟装置。
2、多样的激励源:包括直流、正弦、脉冲、分段线性脉冲、指数信号、单频FM、音频(使用wav文件)、数字时钟和码流,还支持文件形式的信号输入。
3、生动的仿真显示:彩色显示管脚的数字水平,导致不同的颜色显示的对地电压的大小,结合,显示,按钮等动力设备电机可以利用仿真更直观,生动。
4、丰富的虚拟仪器:13种虚拟仪器,面板操作逼真,如示波器、逻辑分析仪、信号发生器、直流电压/电流表、交流电压/电流表、逻辑探头、虚拟终端、数字图案发生器、频率计/计数器、SPI调试器、I2C调试器等。
二、LED大屏幕仿真功能软件设计:单片机AT89C 51的8位机,你可以只发送8位数据,从而以16×16点阵送16阳极驱动,需要发送,发送8或第一行,或发送8列,每列显示字体代码完成,使用273个锁,否则会有字体不完整的现象。
总结:利用Proteus实现了对点阵式LED滚动汉字大屏幕的仿真,达到了良好的设计效果。
单片机课程设计之基于Proteus 的LED显示屏的设计与仿真————————————————————————————————作者:————————————————————————————————日期:单片机应用系统设计课题:基于Proteus的LED显示屏的设计与仿真姓名:班级:学号:指导老师:日期:一、绪论:1.1.LED显示屏设计的背景。
LED显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。
点阵显示器的特点是可以按照需要的大小、形状和颜色进行组合,用单片机控制实行各种文字或图型的变化,达到广告宣传和提示的目的,应用范围极广。
它具有发光率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能力强等优点.因此进行LED显示屏的设计就显得很有意义。
1.2。
基于Proteus的LED显示屏设计的意义。
对于初学单片机的人来说,没必要花钱去购买和维护价格不菲的仿真器,Proteus是一款新颖的嵌入式系统软硬件设计仿真平台,可以实时仿真多种类型的单片机,能够像硬件仿真器一样进行软硬件调试,因此既减少了学习成本,又达到了良好的学习效果。
二、系统总体方案设计:本系统设计思路是:利用单片机对整个系统进行总体控制,进行显示所要显示的字符。
显示方式为:从右往左滚动显示,其中显示字模数据由单片机输入显存,点阵的显示过程有程序控制、译码电路、复位电路等完成,点阵采用单色显示,汉字按16×16点阵编码,循环显示“单片机仿真“字样。
三、系统硬件方案设计:3。
1系统设计硬件原理图:本产品采用以AT89C51单片机为核心芯片的电路来实现,主要由AT89C51芯片、时钟电路、复位电路、列扫描驱动电路(74HCl54)、16×16LED点阵5部分组成系统设计硬件原理图3.2系统设计硬件框图:3.3实现的基本原理。
汉字扫描显示的基本过程是:通电后使单片机的RST复位;然后,在译码器以及单片机内部时钟电路等的作用下,单片机89C51按照设定的程序在P0和P2接口输出与内部汉字对应的代码电平送至LED点阵的行选线(高电平驱动),同时在P1.0,P1.1,P1.2,P1.3,接口输出列选扫描信号(低电平驱动),从而选中相应的象素LED 发光,并利用人眼的视觉暂留特性合成整个汉字的显示。
基于Proteus 的点阵LED显示屏的设计1.LED显示器的原理和应用电路一、硬件组成及工作原理(1)CPU控制板:原理见图1。
以ATmega16为核心。
扩展一片4-16译码器CD4514,驱动ULN2003完成LED的行扫描。
实时时钟由DS1302及3.6V充电电池组成。
掉电时时钟仍能工作。
J3是ISP程序下载接口,J4是程序调试接口,J8是外接调整按钮,不用遥控器也能手动调整参数。
J5是一体化红外线接收头。
ATmega16具有硬件的ISP接口,可直接驱动串行移位芯片74HC595。
(2)LED显示板:原理见图2,由16块8x8LED点阵拼合而成,可同时显示4个汉字。
8片74HC595完成显示屏的列驱动。
两块电路板之间用 40芯的排线连接。
在CPU的内部RAM开辟一块显示缓存区.CPU控制板读取flash内部的汉字点阵编码,写入到显示缓存区。
然后读取显存中第一行数据,通过ISP接口驱动74HC595,将串行数据转为并行,然后将接通对应的行,显示1ms后,取下一行的数据,同样显示1ms,直到第16行,完成一次扫描。
再把显存中的数据整体左移一位,再扫描一遍。
如此把全部的汉字依次移人显存并显示,便实现了汉字从右向左移,全部汉字移完后对时间、温度和安全天数的寄存器刷新一次。
二、程序的基本结构首先.根据功能上的独立性划分任务.分为:时间读写、温度采集、LED扫描显示、日期天数调整和被调参数闪烁等五个任务。
其次确定任务的优先级,时间读写、温度采集8级,日期天数调整和被调参数闪烁5级,LED扫描显示3级.任务的优先级还可以在程序运行中动态的改变。
主程序如下:编写采用了RTOS定时操作系统,该程序与一般的前后台程序的主要不同是每个任务(即子程序)都工作在一个无限循环中,用户只要做好任务的一些初始化工作。
至于什么时候运行什么任务这个烦琐事情交给系统去做就可以了,使CPU的利用率最高。
三、使用方法遥控器用的是成品电视机遥控器,按电源键,显示“调年××××”同时被调整的位闪烁,按音量“+”相应的位向上加,加到9后,回到0。
单片机使用系统设计课题:基于Proteus的LED显示屏的设计和仿真姓名:班级:学号:指导老师:日期:一、摘要LED点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成. LED点阵显示屏可以显示数字或符号, 通常用来显示时间、速度、系统状态等。
文章给出了一种基于MCS-51单片机的16×16 点阵LED显示屏的设计方案。
包括系统具体的硬件设计方案,软件流程图和部分汇编语言程序等方面。
在负载范围内, 只需通过简单的级联就可以对显示屏进行扩展,是一种成本低廉的图文显示方案。
二、引言点阵式LED组成的汉字显示屏在公共场所使用非常广泛。
例如,车站发车时间提示、股票大厅中的股票价格显示板、商场的活动广告栏、候机厅的起飞时间表。
点阵显示器的特点是可以按照需要的大小、形状和颜色进行组合,用单片机控制实行各种文字或图型的变化,达到广告宣传和提示的目的。
Proteus是一款新颖的嵌入式系统软硬件设计仿真平台,特别适用于单片机仿真,能够在线、实时仿真多种类型的单片机,诸如MCS-51系列单片机、PIC 单片机、AVR单片机等,能够像硬件仿真器一样进行软硬件调试,而没必要花钱去购买和维护价格不菲的仿真器,对于初学单片机的人来说,既减少了学习成本,又达到了良好的学习效果。
三、实验目的通过本次课程设计达到如下目的:1、熟悉单片机仿真软件PROTEUS的使用方法。
2、掌握发光二极管显示屏的工作原理和软硬件设计方法。
3、学会编写16×16LED滚动显示屏的程序。
四、功能要求设计一个舍内用的16×16点阵LED图文显示屏,要求在目测条件下LED显示屏个点亮度均匀,充足,可显示图形和文字,显示图形或文字应稳定、清晰无串扰。
图形或文字显示有禁止,移入等显示方式。
五、实验原理LED电子显示屏是随着计算机及相关的微电子﹑光电子技术的迅猛发展而形成的一种新型信息显示媒体。
它利用发光二极管构成的点阵模块或像素单元组成可变面积的显示屏幕,以可靠性高、使用寿命长、环境适应能力强、性能价格比高、使用成本低等特点,在短短的十来年中,迅速成长为平板显示的主流产品,在信息显示领域得到了广泛的使用。
本科毕业设计基于PROTEUS的单片机LED点阵显示屏的仿真设计Simulation design of the LED dot matrixdisplay screen Based on the PROTUES学院:电子工程学院专业班级:电子信息工程电子092班学生姓名:学号:指导教师:2013年 6 月毕业设计中文摘要毕业设计外文摘要目录1 绪论 (1)1.1引言 (1)1.2 可行性分析 (2)2系统总体方案 (2)2.1系统设计要求 (2)2.2总体设计方案 (2)3系统硬件设计 (3)3.1单片机概述 (3)3.2 AT89C51单片机简介 (7)3.3复位电路 (10)3.4时钟电路 (10)3.5行驱动电路模块 (11)3.6 列驱动电路模块 (13)3.7 显示电路模块 (15)4系统软件设计 (23)4.1 系统结构设计 (23)4.2系统程序 (24)5系统仿真 (27)5.1 Proteus ISIS简介 (27)5.2 keil简介 (27)5.3 keil与proteus系统仿真 (29)结论 (31)致谢 (32)参考文献 (33)淮海工学院二〇一三届本科毕业设计(论文)第1页共34页1 绪论本章着重讨论LED显示屏的研究背景,研究意义,国内研究现状和研究的主要内容和目标。
1.1引言由于现在科学技术的发展和社会的进步,对于信息的传播有了更细,更高的要求。
LED汉字点阵显示屏作为一种方便的,醒目的,可靠地信息传播手段,在一些需要显示的内容比较少的公共场所得到了广泛的应用。
由于单片机的LED 汉字的点阵显示屏的投入比较少,得到的结果反而比较好,而且它的显示方式是图文并茂的,能够满足很大一部分的用户的需求,因此它被广泛的应用在很多的方面。
在最近几年力LED汉字点阵显示屏广泛的应用在证券、军事、车站、金融、邮局、宾馆、机场、广告以及医院、海关、体育场所和交通运输等许多行业。
当今社会LED点阵显示屏已经成了一种举足轻重的传递消息的方法,将会在社会的经济发展中扮演着越来越重要的角色,已经成为了一个城市现代化的标志之一。
:360元 /年技术创新仿真技术PLC 技术应用 200例》您的论文得到两院院士关注基于 Proteus 的 Led 大屏幕的设计与仿真Design and Sim ulation of Led Display Based on Proteus(武汉科技大学王孟陈林WANG Meng CHEN Lin摘要 :通过用 Proteus 软件对 Led 大屏幕进行的设计与仿真 , 阐述了Led 大屏幕的显示原理 , 详细介绍了 Proteus 的特点、基本的使用方法以及 Proteus 在单片机系统硬、软件开发与仿真中的应用。
它能有效地提高开发效率、降低开发成本、缩短开发周期 , 对于单片机应用系统、电子电路的开发和教学等具有很大的实用价值。
整个设计过程充分体现了该软件在实际系统开发中的有效性和实用性。
关键字 :Proteus ; Led 大屏幕 ; 仿真 ; 单片机中图分类号 :TP368文献标识码 :BAbstract:The design and simulation of the Led Display carried out by Proteus software have explained the principle of the Led Dis-play. The specialty, the basic using skills of Proteus and its application in the development and simulation of the hardware and soft-ware of MCU have been introduced in particular. The Proteus software can effectively improve the development effect, cut the devel-opment cost and shorten the development period. It attaches great utility value to the application system of MCU, the development of Electronics, teaching and so on. The whole design process fully embodies its validity and utility in the real development system. Key words:Proteus; Led Display; Simulation; MCU文章编号 :1008-0570(200806-1-0233-031引言单片机体积小、重量轻而且性价比高 , 在越来越多的领域中得到广泛应用。
在单片机应用系统的开发过程中 , 按照传统的模式 , 先根据应用系统要求完成原理图的设计、 PCB 电路图绘制、电路板制作以及元器件的焊接等 , 然后通过仿真器对系统硬件和软件调试 , 最后将调试成功的程序固化到单片机中。
这一过程中的主要问题是 , 在开发过程中需要大量的硬件设备 , 不仅易损坏而且携带不方便 , 另外在系统调试的过程中还要担心硬件的故障问题 , 如需要修改硬件 , 要重新制板 , 在时间上和投入上带来很大的不便。
Proteus 软件的出现恰好解决了这个问题。
Proteus 软件是英国 Labcenter Electronics 公司开发的电路分析与实物仿真软件。
它可以仿真、分析 (SPICE 各种模拟器件和集成电路。
利用它可随时搭建一个单片机应用系统并对其仿真 , 而且Proteus 单片机仿真软件无需建立物理原型就能完全进行单片机系统的设计和测试 , 大大提高了开发效率、降低开发成本、缩短开发周期。
2Proteus 软件环境Proteus 软件是专用于开发单片机的集成软件 , 可以支持许多型号的单片机仿真 , 该软件的单片机仿真库里有 51系列、 PIC 系列、 AVR 系列等。
Proteus 软件中包含了大量的电子元器件库 , 如各种芯片、按键、显示器 , 示波器等 , 可供用户采用。
Proteus 对原理图输入、单步调试、实时仿真、 PCB 设计等几种功能都作了集成。
在 Proteus 环境中 , 可以直接对电路的原理图进行设计。
针对系统功能设计的程序 , 可装入原理图的单片机中 , 进行单步、断点和连续运行等多种调试方式。
也可以将 Proteus 与 Keil C51集成开发环境连接起来进行软、硬件结合的调试。
程序运行的状态在原理图中相关期间实时显示出来 , 模拟了实际电路的运行状况。
设计的电路原理图 , 可生成相应的网络表 , 并在 PCB 设计中被调用。
3基于 Proteus 的单片机设计开发以 Led 大屏幕显示系统的设计与仿真为例 , 来更加直观地说明 Proteus 软件在单片机应用系统开发中的实用特点。
本文设计的是一个 32×16的 Led 大屏幕 , 可以显示出 2个汉字 (本例中显示的是“ 创新” 。
基于功能 , 选用 ATMEL 公司生产的通用芯片 AT89C51单片机构成应用系统。
AT89C51是内含 8位 4K 程序存储器 , 128B 数据存储器 , 2个定时器 /计数器的通用芯片。
系统开发环境采用 Proteus ISIS 6。

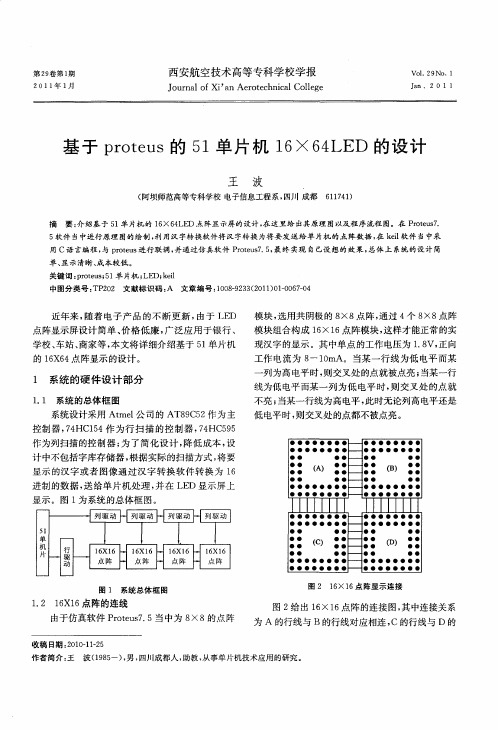

3.1Led 大屏幕模拟系统构图 1是 AT89C51单片机与 LED 大屏幕显示器接口电路的原理图。
图中 , LED 显示器为 32×16点阵 , 水平方向有 4个 8×8LED 点阵 , 垂直方向有 2个8×8LED 点阵 , 整个显示屏由 4×2=8个 8×8LED 点阵拼装成。
每个 16×16LED 点阵显示一个汉字。
2个字块的行线相应地并接在一起 , 形成 2路复用 , 行控制信号由 P2口经 74HC154(4-16译码驱动后形成行扫描信号输出 (并行传送 , 16根信号线。
2个字块的列控制信号分别由各 74HC595驱动后输出。
74HC595是具有 8位移位寄存器和一个存储器 , 三态输出功能。
4个 74HC595通过级联以后 , 形成 8×4=32位串入并出的移位寄存器 , 其输出对应 32点列。
显示数据由 AT89C51的 RXD 端输出 , 时钟由 AT89C51的 TXD 端输出。
王孟 :硕士研究生基金项目 :湖北省教育厅自然科学基金 (D200611002 233--技术创新中文核心期刊《微计算机信息》 (测控自动化 2008年第 24卷第 6-1期元 /:现场总线技术应用 200例》仿真技术RXD 发送串行数据 , 而 TXD 输出移位时钟 , 此时串行口工作于方式 0, 即同步串行移位寄存器状态。
图 1接口电路原理图3.2系统电路原理图的设计电路原理图的设计如同在 ISIS 6软件环境上制作 " 实物电路板 " 。
运行 Proteus 的 ISIS 6进入其主界面如图 2, 点状栅格区为绘图工作区 , 左上方为概览区 , 左下方为所需元器件备用区。
如图 3所示 , 单击 P 键进入元件库列表 , 就可以选择所需元器件。
双击所选择的元器件名 , 即可将所选元器件添加到备用区。
图 2Proteus 的 ISIS 6主界面图图 3添加元器件到备用区同理添加 74HC595、 74HC154、 MATRIX-8×8-BLUE 、 CAP等所必需的元器件 , 单击选中备用库中的电子元器件 , 可以在图 2所示的概览区看到所选择的元件 , 并将其分别放置在绘图工作区。
然后将上述各元器件进行电气连接 , 连完后的电路图如图 1所示。
3.3Led 大屏幕显示原理及程序设计显示屏体的工作以行扫描方式进行 , 扫描显示过程是每一次显示一行 32个 LED 点 , 显示时间称为行周期 , 16行扫描显示完成后开始新一轮扫描 , 这段时间称为场周期。
由 AT89C51的 RXD 端与 TXD 端配合来传送某一行 (32个点的显示信息。
在一行周期内有 32个时钟脉冲信号 , 它将一行的显示信息串行移入 4个 74HC595的串入并出移位寄存器中 ,并由 74HC595的 ST_CP 信号和 OE 信号分别控制存入对应锁存电路和并行输出 , 行扫描信号控制开始一行的显示 , 直到下一行显示数据开始锁入为止 , 由此实现行扫描。
图 1所示 LED 显示屏只有 16行 , 无须采用场扫描控制信号 , 且行、场扫描的控制都可通过单片机对 P2口编程实现。
软件主程序流程图如图 4。
LED 大屏幕显示一般都采用动态显示 , 要实现稳定显示 , 需遵循动态扫描的规律 , 程序设计要点如下 :(1 从串行口输出 4字节共 32bit 的数据到 74HC595中 , 形成 32列的列驱动信号 ;(2 从 P2口输出相应的行扫描信号 , 与列信号在一起点亮行中有关的点 ;(3 延时 l ~2ms 。
此时间受 50Hz 闪烁频率的限制 , 不能太大 , 应保证扫描所有16行 (即一帧数据所用时间之和在 40ms 以内 ; (4 从串行口输出下一组数据 , 从 P2口输出下一行扫描信号并延时 l ~2ms , 完成下一行的显示 ;(5 重复上述操作 , 直到所有 16行全扫描显示一次 , 即完成一帧数据的显示 ;(6 重新扫描显示的第一行 , 开始下一帧数据的扫描显示工作 , 如此不断地循环 , 即可完成相应的画面显示 ;(7 要更新画面时 , 只须将新画面的点阵数据输入到显示缓冲区中即可 ;(8 通过控制画面的显示 , 可以形成多种显示方式 , 如左平移、右平移、开幕式、合幕式、上移、下移及动画等。
3.4系统电路的调试与仿真Proteus 软件的一个特色功能是可以与 Keil C51集成开发环境连接 , 将用汇编或 C 语言编写的程序编译好之后 , 可以立即进行软、硬件结合的系统仿真 , 像使用仿真器一样来调试程序。
在调试之前首先通过设置将 Proteus 与 Keil C51集成开发环境连接 , 并使 Proteus 的文件要和 Keil 的工程文件在同一层目录下。
先运行 Proteus 的 ISIS , 导入之前设计好的系统电路的 design 文件。
再打开 Keil 软件 , 将编写的程序通过编译 , 然后按 Ctrl+F5(或者点击工具栏的调试按钮进入调试界面。
如图 5所示。
图 5调试界面--:360元 /年技术创新仿真技术PLC 技术应用 200例》您的论文得到两院院士关注图 6仿真图在调试界面的主窗口中 , 左边窗口是 R0 ̄R7、 PC 、 ACC 、 B 、DPTR 、 SP 、 PSW 以及各状态字的状态 , 右边窗口显示的是每条程序指令及其地址状态。
