hp2040存储操作手册
您好，以下是 HP 2040 存储操作手册的简要说明：
1. 界面概述
HP 2040 存储使用基于 Web 的界面进行管理和监控，您可以通过浏览器访问存储系统 IP 地址，登录后进入管理界面。
2. 存储配置
在管理界面中，您可以对存储系统进行配置，包括网络配置、存储池配置、卷配置等。
其中存储池是将多个硬盘组成的逻辑单元，卷则是在存储池上创建的逻辑存储单元。
3. 卷管理
在卷管理中，您可以对卷进行创建、修改、删除等操作，也可以设置卷的属性，例如容量、RAID 等级、快照策略等。
4. 快照管理
HP 2040 存储支持快照功能，您可以在快照管理中进行快照的创建、恢复、删除等操作。
快照是卷的一个只读副本，可以用于数据备份、恢复等操作。
5. 主机连接
在主机连接中，您可以配置存储系统与主机之间的连接，包括iSCSI 连接和 FC 连接。
6. 性能监控
在性能监控中，您可以查看存储系统的性能指标，例如吞吐量、响应时间等。
您也可以通过设置警报规则，及时发现和解决性能问题。
以上是 HP 2040 存储操作手册的简要说明，如果您需要更详细的操作指导，请参考具体的用户手册或官方文档。

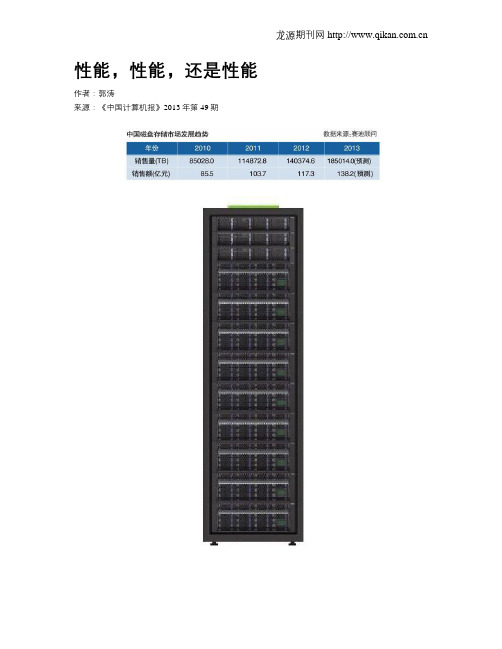

性能，性能，还是性能作者：郭涛来源：《中国计算机报》2013年第49期随着云计算的兴起，人们开始享受随地都可以访问自己的应用和处理数据的服务。
要做到这一点，不仅要求IT基础架构具有更高的性能，而且要求延迟尽量地缩短。
从存储角度来看，无论是向第五代光纤（16Gb FC）迁移，还是闪存的应用，一个共同的目标就是提高性能，缩短延迟。
闪存应用多样化2013年，闪存市场的并购潮汹涌澎湃：西部数据6.85亿美元收购PCIe闪存厂商Virident，思科花费4.15亿美元收购闪存系统开发商Whiptail，还有最近Avago（安华高）以66亿美元收购LSI。
闪存无疑成了2013年存储市场上最大的亮点。
闪存主要有两种产品形态：PCIe闪存卡和固态硬盘（SSD）。
PCIe闪存卡可以插入服务器中，而SSD用于后端存储，既可以构成全闪存阵列，也可以与机械硬盘组合成混合式存储阵列。
从目前情况看，互联网企业大多会选用PCIe闪存卡，而行业用户选择SSD的比较多。
在PCIe闪存方面，Fusion-IO、Virident等都是人们比较关注的品牌厂商，而拥有SSD解决方案的存储厂商则比较多。
2013年，包括戴尔、EMC、惠普、IBM和NetApp等在内的主流存储厂商都推出了全闪存阵列，高性能是其最大的卖点，可用性、可靠性等方面也有所提升，这也让SSD得以快速进入企业级存储应用领域。
但是，高昂的价格仍是当前全闪存阵列的应用还不太普及的重要原因。
目前应用最多的还是由硬盘和SSD组成的混合式存储阵列。
它既能满足用户对高性能的需求，价格也是企业用户可以承受的，而且还体现出分层存储的价值。
随着闪存价格的逐渐走低，未来闪存在企业中的应用会更加普及。
EMC的专家预测，未来将出现全部由闪存组成的数据中心。
此外，从PCIe闪存到SSD，让数据在服务器、存储中流动起来，提高整体的访问性能也是存储厂商未来努力的方向。
一体机大行其道“整合”在存储领域也是一种趋势。
1.设置PC端ip地址跟存储在同一网段，存储控制器的IP地址默认为：A控:10.0.0.2
B控：10.0.0.3
2.打开浏览器，输入存储的IP地址
3．进入存储管理界面，下面的界面是V3的登陆版本的界面，点击下面蓝色字体可以切换V2版本的登陆界面；登陆的账号：manage 密码：!manage
4.以下的界面为V2版本的登陆界面
5.登陆管理界面后，首先，创建虚拟磁盘（也称磁盘阵列）
6.选择需要创建Raid的类型，本次选择Raid5
7．选择完Raid类型后，先选择类型再选择硬盘，最后创建
8.磁盘阵列创建完毕
9.创建完磁盘阵列后，再创建卷
10.按要求填写卷名及空间大小，快照默认当前状态，映射取消勾选（如果没有取消勾选映射，造成的现象是每一台连接到该存储的主机都可以访问到这个卷，所以正常情况下不勾选映射）
11.完成创建卷
12.映射，选择要映射的卷点击显示映射
13.选择要映射的主机
14.如果有多个卷要映射，LUN最好用LUN0、LUN1、LUN2、去区分，其它默认。
应用。

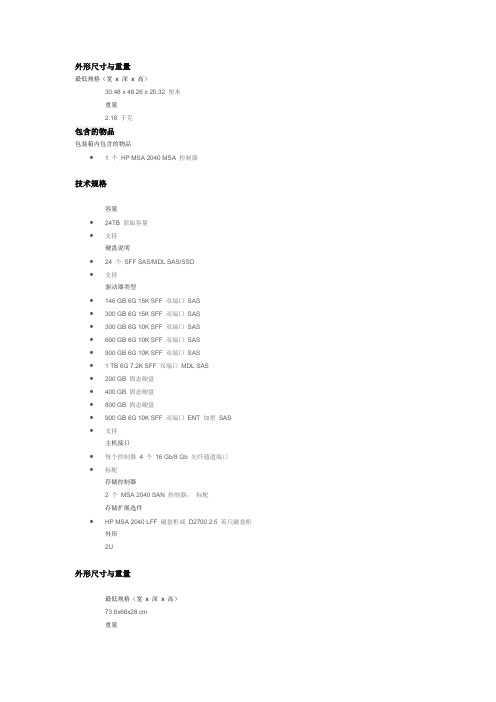

外形尺寸与重量最低规格（宽x 深x 高）30.48 x 48.26 x 20.32 厘米重量2.18 千克包含的物品包装箱内包含的物品∙ 1 个HP MSA 2040 MSA 控制器技术规格容量∙24TB 原始容量∙支持硬盘说明∙24 个SFF SAS/MDL SAS/SSD∙支持驱动器类型∙146 GB 6G 15K SFF 双端口SAS∙300 GB 6G 15K SFF 双端口SAS∙300 GB 6G 10K SFF 双端口SAS∙600 GB 6G 10K SFF 双端口SAS∙900 GB 6G 10K SFF 双端口SAS∙ 1 TB 6G 7.2K SFF 双端口MDL SAS∙200 GB 固态硬盘∙400 GB 固态硬盘∙800 GB 固态硬盘∙900 GB 6G 10K SFF 双端口ENT 加密SAS∙支持主机接口∙每个控制器4 个16 Gb/8 Gb 光纤通道端口∙标配存储控制器2 个MSA 2040 SAN 控制器；标配存储扩展选件∙HP MSA 2040 LFF 磁盘柜或D2700 2.5 英尺磁盘柜外形2U外形尺寸与重量最低规格（宽x 深x 高）73.6x66x28 cm重量包含的物品差异预配置阵列，带2 个MSA 2040 SAN 控制器，采用小尺寸(SFF) 机箱（带24 个驱动器托架的机箱）保修（年）（部件/人工/现场）3/0/0包装箱内包含的物品MSA 2040 SFF 机箱，带2 个MSA 2040 SAN 控制器服务器客户的存储需求不断变化，他们现在需要以更低的拥有成本获得更高级别的性能和功能。
新一代HP MSA 2040 存储阵列采用诸如固态硬盘、快照和卷复制、复制和SED 等技术，提升了标准并且满足了HP ProLiant 客户的共享存储和数据保护需求，减少了总拥有成本，同时显著提高了性能。
HP MSA 2040 存储阵列旨在为需要提升性能以支持诸如整合和虚拟化等方案的客户提供卓越价值。
中小型企业存储利器HPE MSA2050数字经济时代，数据已成为每个企业的核心资产。
市场竞争日趋白热化，企业之间的博弈越来越激烈，通过数据采集、处理与分析，企业可以获得商业洞察，更快地感知市场的变化，帮助业务进行转型升级，最终在激烈的竞争中获得先机。
其中，数据存储管理是至关重要的一环，很多企业在使用数据的过程中因为存储基础设施难以满足业务变化的需求而面临许多挑战，对于业务正在起步和快速发展的中小企业而言，更是一个让人头疼的难题。
在过去的八年，HPE MSA系列存储一直是行业领先的入门级光纤存储的首选产品。
经过不断的升级和更新，最新一代产品HPE MSA2050存储已经问世。
在存储架构上做了改进，增加了混合闪存配置，更丰富的企业级软件，使其具有更高的性能及灵活性，同时继承了MSA易于部署与管理的特性，作为入门级存储具有极高性价比，是中小企业存储的最佳选择。
加入混合闪存配置，速度更上一层楼HPE MSA2050存储的一大亮眼之处就是加入了混合闪存配置，企业可以在业务发展期根据自身需求加入闪存以获得更高的性能，使其业务运行更加流畅。
对于快速成长的企业来说，混合闪存技术的使用，也能够帮助企业更好地分析数据、获取洞察，推动业务快速创新升级。
在数字时代下，使企业能够更好地享受数字红利，获得竞争优势。
除此之外，借助更快的处理器、更大的内存，其随机读取IOPS可达到200000+，随机写入IOPS可达到100000+，较第四代（即HPE MSA2040/2042）提升了2~3倍，吞吐量超过5GB/S。
系统预先配置两个高性能控制器，可支持FC和/或iSCSI的聚合SAN控制器、12GB SAS控制器，使其部署更灵活。
通过混合闪存配置与新一代的架构两相配合，HPE MSA 2050的整体性能达到了上一代产品的2倍，但价格却与之相当，起价低于10000美元，在获得高性能的同时又节省了成本。
该产品所具备的高性价比的特性，可以让企业以相对极低的价格获得更多的资源、更高的价值，支撑业务更快运行与响应，为IT基础设施注入一股新鲜的血液。
HP MSA2040存储测试报告我公司购买的MSA2040存储的磁盘是NL磁盘，3TB容量，7200转，SAS接口。
经ESXI的DD磁盘测试命令测试出的结果不是很理想，担心是存储有问题于是做了如下测试：一、ESXI自带DD测试：MSA2040存储测试：【由10颗硬盘(7200rps)组成RAID5】/vmfs/volumes#cd msa2040b/vmfs/volumes/563958cc-21019b60-4079-2c44fd93b67c#ls/vmfs/volumes/563958cc-21019b60-4079-2c44fd93b67c#mkdir test/vmfs/volumes/563958cc-21019b60-4079-2c44fd93b67c#cd test/vmfs/volumes/563958cc-21019b60-4079-2c44fd93b67c/test#ls/vmfs/volumes/563958cc-21019b60-4079-2c44fd93b67c/test#dd if=/dev/zero bs=1M count=10240of=testout/vmfs/volumes/563958cc-21019b60-4079-2c44fd93b67c/test#time dd if=/dev/zero bs=1M count=10240of=testout10240+0records in10240+0records outreal0m52.60suser0m35.52ssys0m0.00s服务器本地存储测试：【由3颗硬盘(10000rps)组成RAID5】/vmfs/volumes/563958cc-21019b60-4079-2c44fd93b67c/test#cd../../111local//vmfs/volumes/5635fe0a-b6cac98c-afce-2c44fd93ba44#mkdir testmkdir:can't create directory'test':File exists/vmfs/volumes/5635fe0a-b6cac98c-afce-2c44fd93ba44#cd test/vmfs/volumes/5635fe0a-b6cac98c-afce-2c44fd93ba44/test#ls/vmfs/volumes/5635fe0a-b6cac98c-afce-2c44fd93ba44/test#time dd if=/dev/zero bs=1M count=10240of=testout10240+0records in10240+0records outreal0m30.11suser0m26.20ssys0m0.00s/vmfs/volumes/5635fe0a-b6cac98c-afce-2c44fd93ba44/test#服务器本地存储测试：【由4颗硬盘(15000rps)组成RAID5】/vmfs/volumes#cd101local//vmfs/volumes/56370e33-15b0474e-6f18-2c44fd93b740#ls/vmfs/volumes/56370e33-15b0474e-6f18-2c44fd93b740#ll-sh:ll:not found/vmfs/volumes/56370e33-15b0474e-6f18-2c44fd93b740#ls/vmfs/volumes/56370e33-15b0474e-6f18-2c44fd93b740#pwd/vmfs/volumes/101local/vmfs/volumes/56370e33-15b0474e-6f18-2c44fd93b740#mkdir test/vmfs/volumes/56370e33-15b0474e-6f18-2c44fd93b740#cd test/vmfs/volumes/56370e33-15b0474e-6f18-2c44fd93b740/test#time dd if=/dev/zero bs=1M count=10240of=testout10240+0records in10240+0records outreal0m20.79suser0m19.17ssys0m0.00s/vmfs/volumes/56370e33-15b0474e-6f18-2c44fd93b740/test#相较磁阵的速度，本地的磁盘IO性能比磁阵还好；而硬盘颗数才几颗罢了。
HP MSA 2040模块化智能阵列高性能8/16Gb光纤通道(FC)阵列通过固态硬盘(SSD)和最新主机互联为传统MSA客户交付入门级和中端市场级别的特性。
简化部署，简化管理。
服务器客户不断变化的存储需求要求在提高性能与功能级别的同时降低拥有成本。
借助固态硬盘、快照、卷拷贝和复制等技术，下一代HP MSA 2040存储阵列进一步提升性能，专门解决HP ProLiant客户的共享存储和数据保护需求，在降低总体拥有成本的同时显著提高性能。
全新HP MSA 2040存储阵列的定位是为客户提供出色价值，帮助客户提高性能以支持整合与虚拟化等计划。
MSA 2040性能提升是基于采用新处理器的新控制器架构，4个8Gb或16Gb光纤通道(FC)端口，每控制器采用4GB高速缓存，并采用固态硬盘(SSD)等硬盘技术。
全新MSA 2040存储标配64快照和卷拷贝，支持增强数据保护，并可借助可选的远程快照(Remote Snap)软件支持复制。
快速：MSA 2040在入门级的存储域网络(SAN)领域为IOPS的单位成本设定了新标准，相对今天的同类竞争产品性能提高3-4倍•相对今天的其它入门级存储域网络(SAN)阵列，惠普全新高性能融合存储域网络(SAN)控制器可将性能提高4倍• 4端口融合存储域网络(SAN)控制器和4GB高速缓存以及光纤通道(FC)共同提升应用响应性能并支持更多虚拟化的环境•固态硬盘(SSD)支持集成式“磨损检测”，有助于提高应用性能，并帮助客户降低空间需求和功耗从而降低运营成本面向未来：2倍带宽，首款采用16Gb FC的入门级SAN•选择8Gb/16Gb FC满足基础设施的配置需求• MSA第四代数据原位升级功能可提供投资保护•可借助SFPS(8Gb/16Gb FC)升级主机端口，帮助客户降低总体拥有成本可选软件HP MSA快照软件可选的HP MSA2000快照软件可以通过为您的数据创建恢复点，即对某个时间点的数据情况拍摄“照片”，来加强数据保护。
Introducing HP’s MSA 2040 Storage Redefining Entry SANs…Again June 2013AgendaMSA Family Overview MSA 2040 Product Overview MSA 2040 Performance Common Use Cases Services and Warranty SummaryMSA’s Heritage and Proven Track RecordHP has demonstrated Entry SAN leadership with MSA for >15 yearsThe Numbers Speak for Themselves!•Where is all started…• MSA 500/1000/1500 ‟ Over 200,000 units shipped in10 years • Four generations of innovation with the MSA 2000 architecture• Over 170,000 units shipped since 2008!The Secrets to MSA’s success and longevity?•Innovation• MSA does what others copy - Market leader and numerous industry firsts •ProLiant and BladeSystems DNA•Truly “Better Together”•HP has had a consistent Entry Storage Strategy•Our competition has struggled. Customers have been “stranded on dead-end” platformsChanges in relationships Vendor M&A “issues”MSA in the News Announcement Coverage of MSA 2040:HP ProLiant Servers & MSA Storage:Better Together for 15 years…and counting+Gen8 Server innovations MSA Shared Storage •MSA designed for and integrates well within ProLiant server ecosystem •DAS to SAN transitions ‟ Save time and money spent managing storage islands •Boost performance with newer server host interconnects•Cut footprint, Reduce heat ‟ More IT on less hardwareMSA Family OverviewBudget OptimizedStarting below $6KBuilding on the Number 1 Position in Entry-Level External StorageHP MSA Family Spans the Entry Storage SpectrumPerformance OptimizedSSD Support 8Gb/16Gb FC 80,000+ IOPSNEWOver 370,000 users already enjoy MSA’s unmatched affordabilityMSA 2000 (formerly HP P2000 G3)MSA 2040MSA 2000 Drives Entry SAN AdoptionEfficientSimpleFlexible architecture Simple to Setup Simple to Manage Unlock Storage Efficiencieswith consolidation and entryvirtualizationUnmatched Balance -predictable performance‟at an excellent entry priceExtend your ROIUpgradable to MSA 2040Affordable MSA StorageHP MSA 2000Industry’s leading Entry SAN Array delivers unmatched valueSimple: Worry-free shared storage for HP Server customersSMB or HP Converged System building block with ProLiant-familiar managementEfficient: Flexible, modular design with few limitations, solid data services standard 5 dedicated controller models (FC, SAS, iSCSI), 64 snapshots standard, full hypervisor integration Affordable: Entry configurations starting at under $6000Predictable performance, expandable capacity at impressive entry price pointsFully upgradable to MSA 2040 with data-in-place upgrades ‟ Extends ROIMSA 2040 Redefining Entry SAN EfficiencyFastSimpleFlexible architecture Simple to Setup Simple to Manage Entry SAN Performance toa whole new levelUp to 4x IOPS over competitionLeverage SSD investmentsBoost VM/Application responseUnmatched InvestmentProtectionSupport for 8Gb or 16 Gb FC now!Unheard of Upgradability4th Gen of MSA’s uniqueData-in-Place upgradesSSD BoostFutureproof MSA StorageROINew: HP MSA 2040Over 370,000 users already enjoy MSA’s unmatched affordabilitySimple: Worry-free shared storage for HP Server customersSMB or HP Converged System building block with ProLiant-familiar managementFast: Up to 4X faster performance than P2000 G3 and Competitive Entry Arrays 4GB cache per controller, SSD support and architecture optimized for performance Futureproof: 2x the FC bandwidth and the first Entry Array with 16Gb FC Single 4-port Converged SAN Controller supports Fibre Channel/iSCSI*Continues MSA Family’s unique data-in-place upgrades, Bumps SFF scalable to 199 HDDs* 1 GbE and 10GbE iSCSI supported in a future releaseSimplicityThe secret to MSA’s success in the Entry SAN segmentSAN’s for IT Generalists: Shorten the Learning CurveField-proven, graphical embedded Web-based Interface (WBI)Similar look and feel to HP ProLiant usersFlexible Architecture: Choices are a benefit MSA make standardPick your HDD form-factor (SFF or LFF), Pick you HDD performance (Ent SAS, SAS Midline) Add Disk Expansions as your needs changeTools help you manage 1 or many: Leverage MSA Fleet Management Tools On-board and host-based management tools augment OS and hypervisor views Navigate Firmware Upgrades with ease, monitor the performance of MSA array(s) Embedded SSD wear gaugeFastPerformance matters! Get what you pay forMore than “Check-Box” support for SSDs: Over 80k IOPSHost more VMs on less hardware, Deliver better application performanceDecrease latency … and do this for all applications sharing the arraySSDs are more expensive than spinning HDDs. Make sure you will get what you pay for. Incredible Sequential Performance: Capable of over 6 GB/secSteam move videos, Store large images quicker ‟ Key performance metric for manyapplications/industriesLeverage latest Host Interface Innovations: 1st Entry Array to support 16Gb FC Host interfaces are always evolving, can your array adapt? The MSA 2040 can!Aggregate Host Interface Traffic: 4-Ports per controllerFlexible Converged SAN Controller with upgradable SFP modules to define SAN typeFutureproofDon’t get left behind as technologies evolveBuilt for Evolution: Converged SAN Controller provides choice Design allows you to swap SFP modules (8Gb and 16Gb FC available now) Converged SAN delivers FC or iSCSI* capabilities on same controller Unmatched upgrade: 4 generations of Data-in-Place Upgrades Data-in-Place upgrade feature eliminates need for data migrations Quicker and less risky upgradesExpansion Capabilities: Up to 7 LFF or SFF Drive Expansions Don’t worry about capacity growth and tight planningMix and match LFF and SFF HDD capacities as needed* - Coming in future releaseThe MSA Portfolio – Spanning the Entry SAN Spectrum Flexibility, solid predictable performance, proven reliability, unmatched affordabilityMSA 2000 MSA 2040Budget-optimized Performance-optimized5 Dedicated Controllers2GB Cache per ControllerSolid Performance ‟ Lowest Entry price pointUpgradeable to MSA 2040with Data-in-Place UpgradesEntry SAN Price LeaderHigh Performance 4 Port Converged SAN Controller4GB Cache per ControllerSSD Support with integrated “wear gauge”Support for Next Gen Host InterfacesExpanded SFF scalability to 199 drivesEntry SAN Performance LeaderBuilding on a Winning Architecture – The MSA 20004 Generations and counting4x 8Gb FC 4x 16Gb FC 4x 10GbE iSCSI* 4x 1GbE iSCSI*4GB cache 512 LUNs 96 LFF HDDs 199 SFF HDDs 512 Snaps Remote SnapMSA 20402x 8Gb FC 4x 1GbE iSCSI 4x 6Gb SAS2x FC/2x 1GbE iSCSI2x 10GbE iSCSI2GB cache 512 LUNs 96 LFF HDDs 149 SFF HDDs 512 Snaps Remote SnapMSA P2000 G32x 4Gb FC 2x 1GbE iSCSI 4x 3Gb SAS1GB cache 512 LUNs 60 LFF HDDs 99 SFF HDDs 255 SnapsMSA2000 G22x 4Gb FC 2x1GbE iSCSI 2x 3Gb SAS1GB cache 256 LUNs 48 LFF HDDs64 SnapsMSA2000 G1 Host Interface Progression(# ports/interfaces)Controller or System AttributesData Services Progression- Added New- EnhancedData-in-place Upgrades Between Generations * - Coming infuture releaseMSA 2040 Technical DetailsHP MSA 2040 Configurations – At a GlanceMSA 2040 Key Features…2X to 4X performance increase over currently shipping Entry SAN arrays… 4 Ports and 4GB Cache/controller… SSD Support w/integrated Wear Gauge … Newest host interface choices:…4/8/16Gb FC (initial release)…1GbE * and 10GbE* iSCSI… 6Gb SAS Backend (to HDDs)… Added support for up to 7 Disk Enclosures (both SFF and/or LFF)…Up to 199 SFF or 96 LFF drives …Continue MSA’s upgrade heritage withData-in-Place Upgrades from MSA P2000 G3… Continue rich OS/Hypervisor integration ‟ MS, VMware and others… Rich embedded and host-basedmanagement tools: CLI, Web UI, SMI-S Converged SAN Controller - FC, iSCSI8/16Gb FC(Initial release)1GbE*/10GbE *(future)D2700 ‟ 25 SFF DrivesMSA 2040 ‟ 12 LFF DrivesDisk EnclosuresSFF Chassis ‟ 24 DrivesLFF Chassis ‟ 12 DrivesChassis Options…SSD…SAS…MDL SAS199 SFF Drives96 LFF DrivesDrive Options* - Coming in future releaseWhat’s New in the Fourth Generation MSA 2000 Array?…4 Port Converged SAN controller supporting Fiber Channel and/or iSCSI*‟Host Interface defined by SFP modules…Fiber Channel SFPs:‟8Gb (auto-negotiates to 4Gb if needed)‟16Gb SFP (auto-negotiates to 4Gb/8Gb if needed)…1GbE * or 10GbE iSCSI* - Support for FC/iSCSI Mixed Mode configurations*‟Up to 4x performance over competition/P2000 G3 (depending on I/O type)‟2x cache over P2000 G3 (now with 4GB/controller)…SSD support with integrated “wear gauge”…Added HDD Capacity Expansion‟Increased SFF scalability ‟ 1 array + 7 Disk Enclosures for both LFF and/or SFFConverged SAN Controller DetailNext Gen MSA 2040 ArraySFP Modules - 8Gb FC - 16Gb FC- 1GbE * or 10GbE iSCSI ** - Coming in future releaseSAS Expansion Port4 Port Converged SAN Controller -SFP modules define SAN interface personalityLED IndicatorsNetwork Management PortUSB Management Port。
