169中国设备工程C h i n a P l a n t E n g i n e e r i ng中国设备工程 2021.05 (上)1 压力变送器相关概念压力变送器将压力信号转换成可直接传输的标准信号。
压力信号与输出信号呈线性关系,标准信号传输的值代表压力。
压力变送器大致可分为电动变送器和气动变送器。
两个压力变送器的标准输出信号不同。
压力变送器由压力传感单元、转换单元和信号处理模块三部分组成。

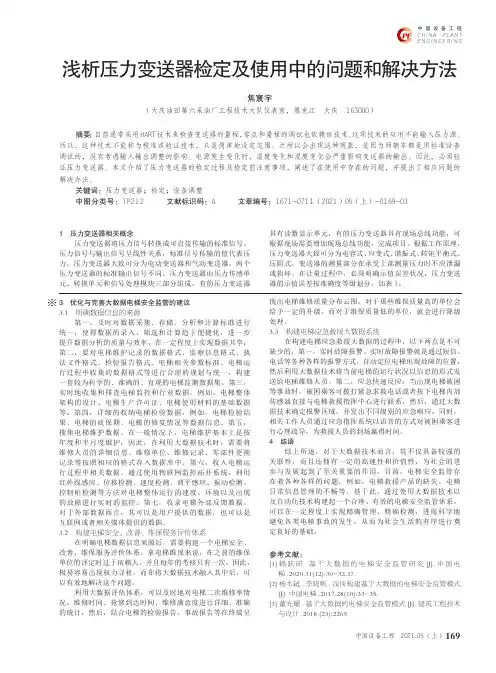

有的压力变送器浅析压力变送器检定及使用中的问题和解决方法焦寰宇(大庆油田第六采油厂工程技术大队仪表室,黑龙江 大庆 163000)摘要:目前通常采用HART 技术来检查变送器的量程,零点和量程的调试也依赖该技术。
这项技术的应用不能输入压力源。
所以,这种技术不能称为校准或验证技术,只是简单地设定范围。
之所以会出现这种现象,是因为两辆车都是用标准设备调试的,没有考虑输入输出调整的影响。
电源发生变化时,温度变化和湿度变化会严重影响变送器的输出。
因此,必须验证压力变送器。
本文介绍了压力变送器的检定过程及检定前注意事项,阐述了在使用中存在的问题,并提出了相应问题的解决办法。
关键词:压力变送器;检定;设备调整中图分类号:TP212 文献标识码:A 文章编号:1671-0711(2021)05(上)-0169-03具有读数显示单元,有的压力变送器具有现场总线功能,可根据现场需要增加现场总线功能,完成项目。
根据工作原理,压力变送器大致可分为电容式、应变式、谐振式、转矩平衡式、压阻式。
变送器的测量部分在承受上部测量压力时不应泄漏或损坏。
在计量过程中,必须明确示值误差状况,压力变送器的示值误差按准确度等级划分,如表1。
3 优化与完善大数据电梯安全监管的建议3.1 明确数据信息的来源第一,及时对数据采集、存储、分析和计算标准进行统一,使得数据的录入、筛选和计算趋于便捷化,进一步提升数据分析的质量与效率,在一定程度上实现数据共享;第二,要对电梯维护记录的数据格式、监察信息格式、执法文件格式、检验报告格式、电梯相关参数标准、电梯运行过程中收集的数据格式等进行合理的规划与统一,构建一套较为科学的、准确的、直观的电梯监测数据集。
压力变送器常见故障分析以及解决方案压力变送器是一种工业自动化控制装置,在工业自动化过程中非常常见。
但是在使用过程中,由于各种因素,可能会出现各种故障,如何迅速准确地判断和解决故障成为了工程师的必修课。
本文将会介绍压力变送器的常见故障及解决方案。
常见故障分析与解决方案1. 无输出信号问题描述如果出现无输出信号,那么首先需要检查变送器的电源、信号输出线路、压力接点、与控制器的连接线路等。
可能原因•电源线路受到干扰,或供电电源不足。
•功率隔离器失效。
•变送器信号输出线路有断路。
•存在压力接点、测量接线不良或者没有接线。
•与控制器的接线不良。
解决方案•检查变送器的电源,并确保其供电电源足够。
•检查功率隔离器的状态是否正常。
•检查变送器信号输出线路是否存在断路,及时更换。
•检查压力接点、测量接线是否良好,有没有接好。
•检查连接线路,确保与控制器的接线良好。
2. 信号不稳定问题描述如果信号不稳定,建议检查压力管路,压力点接口、电缆连接接口等。
可能原因•压力点的管路未经过处理。
•压力点的接口未连接牢固。
•电缆接口电磁场干扰。
•与控制器之间信号线路存在短路或断路。
解决方案•处理压力管路,确保管路畅通无阻,无进气情况发生。
•检查压力点的接口,确保连接良好。
•检查电缆连接接口,避免电磁波的干扰情况。
•检查与控制器之间信号线路是否存在短路、断路情况,及时更换维修。
3. 信号值不准确问题描述如果出现信号值不准确的情况,那么建议需要检查压力点,压力传感器的灵敏度以及环境状态。
可能原因•压力点温度过高或过低,影响传感器的温度补偿性能。
•环境中湿度过大,导致电路寄生电容产生,影响变送器的信号输出。
•压力点倒装,或被异物堵住,影响测值。
•压力传感器的灵敏度不够,影响变送器的精度。
解决方案•修理压力点环境,或将压力点移动到环境适宜的位置,保障传感器温度补偿性能。
•降低环境湿度,减小电路寄生电容的影响。
•检查并及时处理压力点倒装和异物堵塞的情况。
压力变送器常见故障与及分析压力变送器是一种常见的工业自动化仪表,用于测量和传递工业过程中的压力信号。
在使用过程中,压力变送器可能会出现一些常见的故障,例如零点漂移、量程漂移、输出信号不稳定等。
以下是对压力变送器常见故障的分析以及可能的原因和解决方法。
1.零点漂移零点漂移是指在无任何压力作用时,测量到的输出信号不为零。
可能的原因包括:机械部件撞击或振动、温度变化、电源电压波动等。
解决方法包括:重新校准零点、检查机械连接是否稳固、检查电源电压是否稳定。
2.量程漂移量程漂移是指在一定的压力范围内,测量到的输出信号不稳定或不准确。
可能的原因包括:机械部件磨损、密封不良、温度变化等。
解决方法包括:检查机械部件是否正常工作、更换密封件、进行温度补偿。
3.输出信号不稳定输出信号不稳定是指在稳定的压力下,测量到的输出信号波动较大。
可能的原因包括:供电电压不稳定、电磁干扰、传感器故障等。
解决方法包括:检查供电电源是否稳定、排除电磁干扰、检查传感器的连接和性能。
4.静压补偿不准确静压补偿是指在存在静态压力时,测量到的压力值与实际值不一致。
可能的原因包括:静压补偿装置损坏、参数设置错误等。
解决方法包括:检查静压补偿装置的状况、重新设置参数。
5.温度补偿不准确温度补偿是指在不同温度下,测量到的压力值与实际值不一致。
可能的原因包括:温度传感器故障、温度补偿参数错误等。
解决方法包括:检查温度传感器的连接和性能、重新设置温度补偿参数。
6.传感器失效传感器失效是指压力变送器测量压力值时无法正常输出信号。
可能的原因包括:传感器老化、损坏、连接不良等。
解决方法包括:更换传感器、检查连接是否稳固。
以上是压力变送器常见故障的分析以及可能的原因和解决方法。
在使用压力变送器时,应定期检查和维护,及时排除故障,以确保其正常工作并提供准确的压力信号。
压力变送器的常见故障处理概述压力变送器作为工业自动化控制系统中重要的传感器之一,经常会遇到各种故障。
本文将通过分析和总结压力变送器常见的故障现象,提出相应的解决方案,以帮助读者更好地解决问题。
常见故障现象及分析1. 输出信号异常或不稳定输出信号异常或不稳定是压力变送器常见的故障现象之一。
其可能的原因有:•传感器的接触不良;•传感器的电缆损坏或连接不稳;•传感器测量介质的压力、温度等参数波动过大。
解决方案:•检查传感器与系统的连接是否牢固,需要重新插拔插头,确保接触良好;•检查传感器的电缆是否完好,如发现损坏、老化等现象,更换电缆;•通过调整测量介质的压力、温度等参数,或者更换更为稳定的介质,以保持输出信号的稳定。
2. 输出信号异常或偏差较大压力变送器导致输出信号异常或偏差较大的原因有:•传感器在运输、安装、维护等过程中造成了机械损伤;•传感器的感温元件或电子接口损坏;•系统的电源电压不稳定,或电缆电导出现异常;•传感器更换后,未进行重新校准。
解决方案:•检查传感器是否存在机械损伤,包括有无敲击、挤压、掉落等现象;•检查传感器的感温元件和电子接口是否损坏;•检查系统的电源电压是否稳定,或更换更为适合的电缆;•在更换传感器后,及时进行校准,确保输出信号合适。
3. 压力传感器输出信号发生“死区”传感器输出信号发生“死区”是因为传感器在测量介质的过程中出现了一些问题,导致输出信号不稳定或中断。
解决方案:•检查传感器的信号线是否受到电磁干扰,如果是,则采取屏蔽措施;•检查传感器是否接触不良,可以进行检查,并逐一排除故障点;•检查系统的接地情况并适当调整,可以减小电磁干扰的影响。
总结通过以上几个方面的分析,可以有效地解决压力变送器常见故障问题。
当然,实际的故障情况是多种多样的,解决问题也需要结合具体情况具体分析,确定问题、分析原因并采取相应的措施。
罗斯蒙特压力变送器常见的故障和维护方法罗斯蒙特压力变送器是常用的工业仪表,用于测量和转换流体或气体中的压力信号。
虽然它们通常可靠并具有较长的寿命,但仍可能发生故障。
常见的罗斯蒙特压力变送器故障和维护方法:1、零位漂移:零位漂移是指在没有应力施加在传感器上时输出不为零的情况。
可能的原因包括机械损坏、电路问题、过热或过载等。
解决方法是重新校准或更换变送器。
2、输出不稳定:当输出信号波动不稳定时,可能是由于电源干扰、连接问题、环境条件变化或传感器老化引起的。
修复方法包括检查电源质量、检查连接线路、保持稳定的环境条件以及更换传感器。
3、漏压或泄露:如果密封或接口出现泄漏,会导致压力测量不准确或失效。
维护方法包括检查和紧固接口、更换密封件或O型圈,并确保良好的密封。
4、过载或破坏:当压力超过变送器的额定范围时,可能会导致传感器的损坏。
为了防止这种情况发生,应在设计和安装过程中正确选择合适的型号,并避免超负荷操作。
5、温度效应:环境温度的变化可能会对性能产生影响。
一些变送器具有温度补偿功能,但仍需要定期检查和校准以确保准确性。
6、维护方法:定期维护可确保其正常运行。
这包括清洁传感器表面、检查电缆连接、校验和校准等。
在维护过程中,应遵循制造商提供的指南和操作手册。
7、定期校准:准确性可能会随时间而变化,因此建议定期进行校准。
校准可通过专业的校准设备进行,或者可以与已知压力源进行比较来验证变送器的准确性。
8、环境条件:通常要求在特定的环境条件下工作。
要确保良好的工作性能,应注意避免过高或过低的温度、湿度、震动、腐蚀性介质等不利因素。
总之,为了确保罗斯蒙特压力变送器的正常工作和准确测量,维护人员应定期检查、校准和维护设备,并采取适当的措施以防止故障发生。
如果出现严重故障或无法修复的情况,可能需要更换变送器。
压力变送器的一般校验方法及使用时常见故障分析摘要:压力变送器是一种常见的自动化热控仪表,在现场作业时具有工作可靠、性能相对稳定等良好特点,故广泛应用在铁路交通、航空航天、电力工程、石油化工、船舶等众多领域中,本文介绍了压力变送器的原理以及压力变送器的一般校验方法,分析了一些变送器在使用过程中常见故障并提出了相应问题的解决办法,对压力变送器在工程领域的使用有一定的参考价值。
关键词:压力变送器;校验;使用时常见故障1压力变送器1.1压力变送器的原理一般来说压力变送器的结构包括感应器、信号处理器以及转换器三个主要组成部分,某些压力变送器还有显示器。
压力变送器能够将压力传感器接收到的气体、液体等压力信号转化为可用的电信号输出,然后将这些信号放大转化为可传送的、统一的标准化输出信号,包括4mA~20mA或1V~5V等电信号,或者符合各种通讯协议规定的数字量信号,以及有特殊规定的其他标准化信号。
综上所述,压力变送器的主要功能就是将压力变量转换为标准输出信号,而且其压力变量与输出信号之间存在着某种线性函数联系。
1.2压力变送器的分类我们现在常用的压力变送器按工作原理,可分为电容式、电感式、压阻式、应变式、谐振式以及力(矩)平衡式等几种形态。
其中,应变式压力变送器的应用范围更为广阔。
根据不同的输压种类,可分成正(负)压力变送器、差压变送器和绝压变送器等,其中差压变送器更适用于计算流量。
2校验过程2.1校验前的准备在开始校验之前,应当先对变送器进行外观检查并确认合格。
为了达到热平衡,必须使所用的校验装置与被检仪器均在标准校验要求下存放2h以上,当被测变送器的精度小于0.5级时应减少至1h。
按规定要求,连接通电并加热5min以上。
选取校验点时,应根据量程的大小均匀分布,其中0.1级和0.05级的压力变送器通常需要至少9个点,且包含上限值、下限值在内,而其他等级的变送器则需要至少5个点。
校验前为了使其与理论的下限值和上限值相一致,一般可以通过调整“零点”和“满量程”来完成对输出下限值和上限值的调整。
常见压力变送器故障类型及解决方案(1)压力显示值异常。
压力值显示异常是压力变送器常见的一种故障,产生的原因除了常见的零点漂移,量程迁移类的问题外,还有元器件损坏,传感器故障,线路故障,电磁干扰,引压管/毛细管问题等,需要逐项排查。
(2)元器件损坏。
需考虑是否因雷击、电压过高、线路接错或线缆破损造成的短路或断路。
如经查实,确有电子元器件被烧毁或物理损坏情况,则需及时更换损坏元器件或电缆,并检查仪表接地系统是否出现问题,进行及时修理维护。
需关注是否有仪表进水而导致内部电子元件腐蚀情况。
在电缆接口密封不严,变送器密封圈老化时易导致表内积水,从而导致内部元件损坏的故障。
此时应更换损坏的元件,做好变送器的密封处理与检查。
在某项目中,现场因为空间有限,变送器的电缆进线位置向上安装,导致变送器内积水,需引以为戒。
(3)传感器故障。
膈膜式压力变送器的膜片,会因为介质的结晶而凝结在膜片上,或者介质中含有块状固体长期冲击膜片,造成膜片变形损坏,影响测量。
这时要及时更换膜片,根据实际工况考虑增加吹扫或前端增加过滤网。
(4)线路故障。
线路故障一般为内部接线,可利用万用表测电阻、电压等方式进行排查。
按照变送器说明书进行接线操作,确保线路的正确连接。
(5)电磁干扰。
这种故障一般比较难排查,发生频率却很高。
仪表的信号电缆避免与电气高压信号电缆贴临并行,否则很容易出现信号干扰,造成通讯错误,测量值不准等问题。
务必遵照标准规范要求进行距离的控制并做好屏蔽措施。
变送器安装也应避开有强磁/电场或者强烈振动源位置。
(6)引压管、毛细管问题。
引压管问题通常会出现由于介质的特性,非洁净介质,或粘度较高的介质,造成引压管的堵塞,不能反馈准确压力值。
或引压管因长期使用,出现泄漏的现象,发生测量失准。
出现这种情况,要及时更换引压管,并做好定期清洗维护工作。
毛细管会因导压油耐温选择不准确而发生问题。
在低温工况时需选择合适的导压油,避免造成因温度过低,导压油凝固的现象,同理,需要注意高温时,应避免导压油汽化。

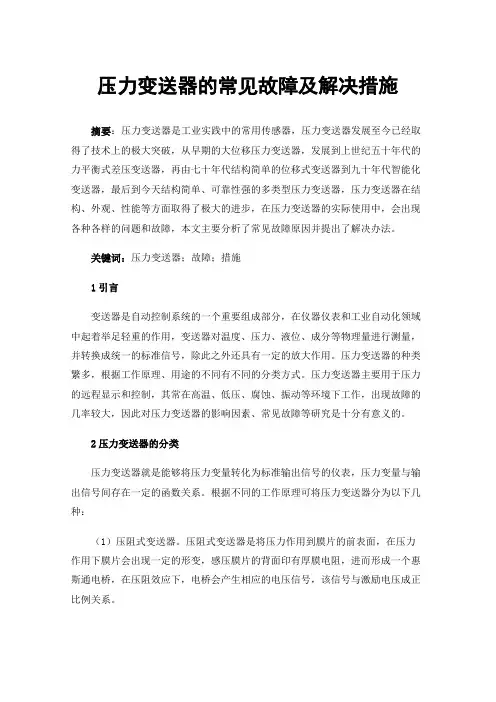

压力变送器的常见故障及解决措施摘要:压力变送器是工业实践中的常用传感器,压力变送器发展至今已经取得了技术上的极大突破,从早期的大位移压力变送器,发展到上世纪五十年代的力平衡式差压变送器,再由七十年代结构简单的位移式变送器到九十年代智能化变送器,最后到今天结构简单、可靠性强的多类型压力变送器,压力变送器在结构、外观、性能等方面取得了极大的进步,在压力变送器的实际使用中,会出现各种各样的问题和故障,本文主要分析了常见故障原因并提出了解决办法。
关键词:压力变送器;故障;措施1引言变送器是自动控制系统的一个重要组成部分,在仪器仪表和工业自动化领域中起着举足轻重的作用,变送器对温度、压力、液位、成分等物理量进行测量,并转换成统一的标准信号,除此之外还具有一定的放大作用。
压力变送器的种类繁多,根据工作原理、用途的不同有不同的分类方式。
压力变送器主要用于压力的远程显示和控制,其常在高温、低压、腐蚀、振动等环境下工作,出现故障的几率较大,因此对压力变送器的影响因素、常见故障等研究是十分有意义的。
2压力变送器的分类压力变送器就是能够将压力变量转化为标准输出信号的仪表,压力变量与输出信号间存在一定的函数关系。
根据不同的工作原理可将压力变送器分为以下几种:(1)压阻式变送器。
压阻式变送器是将压力作用到膜片的前表面,在压力作用下膜片会出现一定的形变,感压膜片的背面印有厚膜电阻,进而形成一个惠斯通电桥,在压阻效应下,电桥会产生相应的电压信号,该信号与激励电压成正比例关系。
(2)压电式变送器。
压电式变送器是利用正压电效应研制出来的,正高压电效应就是将一定的外力作用于电解质使其发生变形,电解质内部会出现极化现象,并且在其两个表面会产生正负不同的电荷,外力停止作用时,电解质又恢复到不带电的状态。
电荷的极性会随着作用力方向的改变而改变。
在电解质极性方向施加电场,电解质也会发生变形,撤销后电解质的形变消失,这就是逆压电效应。
(3)应变式变送器。
压力传感器四种常见故障
1、压力上去,变送器输也上不去
此种情况,先应检查压力接口是否漏气或者被堵住,如果确认不是,检查接线方式和检查电源,如电源正常则进行简单加压看输出是否变化,或者察看传感器零位是否有输出,若无变化则传感器已损坏,可能是仪表损坏或者整个系统的其他环节的问题;
2、压力传感器密封圈的问题
加压变送器输出不变化,再加压变送器输出突然变化,泄压变送器零位回不去,很有可能是压力传感器密封圈的问题。
常见的是由于密封圈规格原因,传感器拧紧之后密封圈被压缩到传感器引压口里面堵塞传感器,加压时压力介质进不去,但在压力大时突然冲开密封圈,压力传感器受到压力而变化。
排除这种故障的最佳方法是将传感器卸下,直接察看零位是否正常,若零位正常可更换密封圈再试;
3、变送器输出信号不稳
这种故障有肯是压力源的问题。
压力源本身是一个不稳定的压力,很有可能是仪表或压力传感器抗干扰能力不强、传感器本身振动很厉害和传感器故障;
4、变送器与指针式压力表对照偏差大
出现偏差是正常的现象,确认正常的偏差范围即可;最后一种易出现的故障是微差压变送器安装位置对零位输出的影响。
微差压变送器由于其测量范围很小,变送器中传感元件会影响到微差压变送器的输出。
安装时应使变送器的压力敏感件轴向垂直于重力方向,安装固定后调整变送器零位到标准值。
上述的内容就是常用压力传感器四种常见的故障,我们通常使用的压力传感器主要是利用压电效应制造而成的,所以说常用压力传感器也称为压电传感器。
压力变送器常见故障及处理方法摘要:压力变送器作为现代工业控制领域的一种精密传感类器件类型,其在水利工程,轨道交通工程,智慧建筑,工业控制,石油化工,船舶制造及航空航天等行业有着非常广泛而又重要的用途。
文章对压力变送器分类及工作原理进行阐述,并对压力变送器安装和使用比较常见的几种故障类型进行分析,并有针对性的给出故障解决方法,目的是能提升压力变送器应用可靠性。
关键词:压力变送器;传感器件远传故障的处理一、前言压力变送器在现代工业领域属于精密传感设备范畴,它可以把压力反馈变成气动信号或者电信号,然后远传和控制。
压力变送器作为重要热工计量设备之一,在多门类压力计量领域有着非常成熟的运用,特别适用于压差,表压,真空度,液位,绝压及比重的计量,其精度较高,操作方便,而在量程比和自诊断上有着比较突出的运用优势。
随着传感计量技术飞速发展和工业领域压力变送器应用实践不断累积,当前已开发出压电式,压阻式,电容式几种型号压力变送器以满足不同的功能要求,对工业领域远传和控制起着非常大的推动作用。
二、压力变送器综述2.1压力变送器工作原理及使用特性电阻应变片作为压力变送器的关键部分,对压力变化感知非常灵敏,采用金属或者半导体作为材料的电阻应变片可以把从待测物体端得到的压力变成电信号。
电阻应变片是和容力电阻应变板基体结构之间形成紧密地配合,当其基体材料受到一定压力作用产生一定形变幅度后,电阻应变片内部还会同时产生其他不同的程度上的电阻形变,进而导致电阻应变片截面上相应的电阻值也就会因此产生了相应程度的变化,最后体现在电阻两端负载电压值发生变化。
2.2压力变送器分类针对于其在不同压力行业上应用中的压力场景的类型特点和产品自身的内部电路结构特性等产生的一些结构区别,常用到的压力变送器内部结构大致有压阻式压力变送器,压电式压力变送器,应变容式压力变送器和电容式压力变送器等十几种结构类型。
其中压阻式电容式压力电容器在内部分别设有了两块印有电阻标志图案的感压电容膜片,在反向感应压电陶瓷容器腔内流过工作电流时便可瞬间产生出一个为惠斯的通电桥值信号并还可以再配合压阻效应等综合作用从而可产生另一组与正向感压电陶瓷容器值信号呈正比例相关桥值信号的电压信号,而反压电式压电容器则只设在了正向的感应压电瓷容器内部和反向电容感应和压电陶瓷容器表面电阻之间实现能量的转换时可正常进行工作。
压力变送器常见故障分析以及解决方案1. 压力变送器简介压力变送器是一种用于测量和转换各种压力信号的仪器,广泛应用于工业生产和自动控制领域。
其工作原理是将被测压力转换成电信号输出,以实现对被控物体的自动控制。
压力变送器结构简单、使用方便,但在实际使用中,常常会出现一些故障问题。
2. 常见故障及其分析2.1. 信号不稳定分析信号不稳定可能与供电电源有关,压力变送器的电源电压波动会导致输出信号的不稳定。
在安装压力变送器时,如果线路电压不稳定,可能会影响其正常工作,导致信号不稳定。
解决方案应预留适当的电源电压范围,以保证信号的稳定性。
压力变送器应安装在电源稳定的环境下,并做好接地保护,避免因雷电或静电干扰影响信号的稳定性。
2.2. 输出信号松动分析压力变送器的输出信号松动,可能与连接线路不良有关,连接线路接触松动,或者接头数量过多,接触不良都会导致输出信号松动。
解决方案检查连接线路,保证接触良好。
在连接线路时,将接头数量减少到最少,以确保信号的可靠传输。
在操作过程中也应注意避免机械振动或者外力干扰导致输出信号松动。
2.3. 测量精度下降分析测量精度下降主要是因为压力变送器中的测量元件出现故障,压力变送器中常用的测量元件有压电传感器、电阻应变片等,长时间使用后可能会出现疲劳、老化等问题,导致测量精度下降。
解决方案定期检查和维护压力变送器中的测量元件,避免使用时间过长引起故障。
在使用过程中,应避免过载、不当操作等情况,以保证测量元件的正常工作。
同时,保持良好的工作环境,避免出现过高或过低的温度、湿度等情况。
3. 结论压力变送器在实际应用中常常会出现一些故障问题,但只要注意维护和保养,定期检查,采取正确的解决方案,就能避免出现故障问题,确保其长时间安全运行。
压力变送器8大类24种故障分析及解决方法压力变送器在现场安装时有关压力、差压变送器反映出工艺参数不正确的现象很多:有导压管堵塞的问题,有节流装置、冷凝罐、导压管安装不规范的问题,有电磁干扰的问题、还有维护问题等等。
一、变送器无输出检查与测试1、查看变送器电源是否接反;2、测量变送器的供电电源,是否有24V直流电压;3、如果是带表头的,检查表头是否损坏(可以先将表头的两根线短路,如果短路后正常,则说明是表头损坏);4、将电流表串入24V电源回路中,检查电流是否正常;5、电源是否接在变送器电源输入端;解决办法1、把电源极性接正确。
2、必须保证供给变送器的电源电压212V(即变送器电源输入端电压212V)。
3、如果没有电源,则应检查回路是否断线、检测仪表是否选取错误(输入阻抗应W250Q);4、表头损坏的则需另换表头,如果正常则说明变送器正常,此时应检查回路中其他仪表是否正常。
5、把电源线接在电源接线端子上。
二、变送器输出,20mA检查与测试1、变送器电源是否正常2、实际压力是否超过压力变送器的所选量程;3、压力传感器是否损坏,严重的过载有时会损坏隔离膜片。
4、接线是否松动;5、电源线接线是否正确解决办法1、变送器电源如果小于12VDC,则应检查回路中是否有大的负载,变送器负载的输入阻抗应符合RLW(变送器供电电压T2V)∕(0.02A)Ω2、重新选用适当量程的压力变送器。
3、压力传感器若是损坏,需发回生产厂家进行修理。
4、接好线并拧紧。
5、电源线应接在相应的接线柱上。
三、变送器输出W4mA检查与测试1、变送器电源是否正常2、实际压力是否超过压力变送器的所选量程;3、压力传感器是否损坏,严重的过载有时会损坏隔离膜片。
解决办法1、变送器电源如果小于12VDC,则应检查回路中是否有大的负载,变送器负载的输入阻抗应符合RLW(变送器供电电压T2V)∕(0.02A)Ω02、重新选用适当量程的压力变送器。
3、压力传感器若损坏,需发回生产厂家进行修理。
自动化仪表是以自动化技术为基础的一种设备,具有测量、记录、显示、报警等功能。
在实际生产使用中,工艺陈旧或使用不当均有可能引起仪表故障,使其测量精确度有所降低,不利于生产安全。
如何及时发现故障并予以解决,是大家应该考虑的问题。
自动化仪表常见故障诊断►压力传感器(1)当压力传感器接口发生漏气时,很可能就会出现实际压力很高,但变送器显示数据却变化不大的现象。
引发此故障的原因也有可能是接线错误或电源没有插接好,以及传感器的损坏。
(2)对变送器加压,输出没有变化,再次加压则有变化,泄压后,变送器回不到零位。
造成此故障极有可能是传感器的密封圈出现问题,如传感器拧得过紧,致使密封圈进入引压口,导致传感器堵塞,此时若加压的压力不足,则输出不会变化;当压力超过时,密封圈被冲开,传感器受到压力,则会出现变化。
发生此故障时,可拆下传感器,观察零位是否正常,若不正常加以调整,若正常应更换密封圈。
出现不稳定,原因可能是传感器本身出现故障或抗干扰能力较弱。
(4)变送器和指针式压力表出现较大偏差,此现象较为正常,只要将偏差范围控制在规定标准以内即可。
►流量计(1)若流量仪表值达到最高,一般现场检测仪表也会显示最高,这时手动调节远程调节阀大小,若流量值减小,说明是工艺问题;若流量值不变,应该是仪表系统的故障,需要检测仪表信号传输系统、测量引压系统等是否存在异常。
(2)若流量指数异常波动,可以将系统由自动控制转到手动,若依然存在波动状况,说明是工艺原因所致;若波动减小,说明是PID参数问题或仪表问题。
(3)若仪表流量达到最低,首先检查现场检测仪表,若现场仪表同样显示最低,则查看调节阀开度,开度为零说明故障发生在流量调节装置上,若开度正常,极有可能是物料结晶、管道阻塞或压力过低所致。
若现场仪表正常,说明显示仪表出现问题,其原因通常是机械仪表齿轮卡死、差压变送器正压室渗漏等。
►温度控制仪表若仪表指示值变动较大,一直显示最小或最大值,多为系统故障。
压力变送器的常见故障及解决措施
压力变送器是工业自动化控制系统中常用的一种传感器设备,用于测量和转换压力信号。
然而,由于长期使用或操作不当,压力变送器可能会出现一些常见故障。
下面我们将介绍一些常见的压力变送器故障及解决措施。
1. 漏气。
压力变送器在使用过程中可能会出现漏气问题,导致压力信号不准确或无法正常工作。
这通常是由于密封件老化、损坏或安装不当所致。
解决措施,检查并更换密封件,确保安装正确并严密。
2. 过载。
压力变送器在遭受超过其额定压力范围的压力时可能会发生过载,导致损坏或失灵。
解决措施,安装过载保护装置,确保压力不会超过变送器的额
定范围。
3. 零点漂移。
长期使用后,压力变送器的零点可能会发生漂移,导致输出信
号不准确。
解决措施,定期校准压力变送器,调整零点偏移,确保输出信
号准确。
4. 电气故障。
压力变送器的电气连接可能出现断路、短路或接触不良等问题,导致无法正常输出信号。
解决措施,检查电气连接,修复断路、短路或接触不良问题,
确保电气连接正常。
总之,对于压力变送器的常见故障,定期的维护保养和检查是
非常重要的。
只有在故障发生时及时发现并采取正确的解决措施,
才能确保压力变送器的正常工作,保障生产设备的安全和稳定运行。
压力变送器的常见故障处理及解决方案压力变送器的常见故障处理变送器是自控系统的一个紧要构成部分,压力变送器紧要用于工业过程压力参数的测量和掌控;其在石油、化工、电力等领域的应用特别广泛。
压力变送器的种类繁多,依据工作原理、用途的不同有不同的分类方式。
压力变送器紧要用于压力的远程显示和掌控,其常在高温、低压、腐蚀、振动等环境下工作,显现故障的几率较大;因此对压力变送器的影响因素、常见故障等讨论是特别有意义的。
变送器无输出1:查看变送器电源是否接反;解决方法:把电源极性接正确2:测量变送器的供电电源,是否有24V直流电压;解决方法:必需保证供应变送器的电源电压≥12V(即变送器电源输入端电压≥12V)。
假如没有电源,则应检查回路是否断线、检测仪表是否选取错误(输入阻抗应≤250Ω);等等。
3:假如是带表头的,检查表头是否损坏(可以先将表头的两根线短路,假如短路后正常,则说明是表头损坏);解决方法:表头损坏的则需另换表头,4:将电流表串入24V电源回路中,检查电流是否正常;解决方法:假如正常则说明变送器正常,此时应检查回路中其他仪表是否正常。
5:电源是否接在变送器电源输入端;解决方法:把电源线接在电源接线端子上。
变送器输出≥20mA1:变送器电源是否正常解决方法:假如小于12VDC,则应检查回路中是否有大的负载,变送器负载的输入阻抗应符合RL≤(变送器供电电压—12V)/(0.02A)Ω2:实际压力是否超过压力变送器的所选量程;解决方法:重新选用适当量程的压力变送器。
3:压力传感器是否损坏,严重的过载有时会损坏隔离膜片。
解决方法:需发回生产厂家进行修理。
4:接线是否松动;解决方法:接好线并拧紧5:电源线接线是否正确解决方法:电源线应接在相应的接线柱上变送器输出≤4mAOutput≤4mA1:变送器电源是否正常解决方法:假如小于12VDC,则应检查回路中是否有大的负载,变送器负载的输入阻抗应符合RL≤(变送器供电电压—12V)/(0.02A)Ω2:实际压力是否超过压力变送器的所选量程;解决方法:重新选用适当量程的压力变送器压力传感器是否损坏,严重的过载有时会损坏隔离膜片。
怎么选择传感器传感器常见问题解决方法传感器的制造和使用给工业生产带来了巨大的技术革命,甚至研制的机器人,也是通过传感器来感知外界的。
我们知道,传感器的种类五花八门,如何才能在生产中选择合适的传感器呢?今日,我们就给大家介绍一下关于传感器的选用技巧。
1、确定传感器的类型依据测量的工作量,选择出zui合适的传感器,虽然可能有很多种都适用,但是经过综合分析,依据测量环境、量程的大小、体积要求、传感器的价格等因素,选择出zui优的。
2、灵敏度的参考传感器作为测量工具,灵敏度越高,越有利于信号处理;但是却简单被外界的噪音干扰。
这就要求传感器提高自身的信噪比,更好的防范外界的干扰。
3、频率响应特性每个传感器都有其特定的频率响应范围,在这个范围内的测量,能够比超过这个范围的测量更加精准。
并且传感器的相应有确定的延迟特性,好的传感器这个延迟时间特别短。
4、线性范围也就是其输入和输出呈正比的范围,一般来说,灵敏度越高,则这个范围越宽。
但是,实际使用中,线性只是相对的,任何的传感器都不能保持的线性,人们只能在确定范围内,为了便利测量,将传感器看做是线性的。
5、稳定性除了传感器自身的参数,传感器的使用环境对其稳定性有巨大的影响,对于需要长期工作的传感器来说,对于环境的耐性要更高。
如有疑问请咨询:传感器使用目前温度传感器越来越多的在不同领域有所使用,在使用过程中不可避开的会显现这样或那样的问题。
一般来说,温度传感器显现故障的情况很少见,只要出厂的时候进行认真的检测,这些情况都是可以避开的,所以温度传感器在出厂的时候一地要进行检验,客户也可找传感器厂家索要出厂检测报告进行参考。
温度传感器技术已经特别成熟了,在各工厂中非常常见,温度传感器常常和一些仪表配套使用,在配套使用过程中常常有一些小的故障。
故在此列举几种常见的故障及碰到故障之后的解决方法:第一、被测介质温度上升或者降低时变送器输出没有变化这种情况大多是温度传感器密封的问题,可能是由于温度传感器没有密封好或者是在焊接的时候不当心将传感器焊了个小洞,这种情况一般需要更换传感器外壳才能解决。
压力传感器及变送器的常见故障及解决方法
压力传感器及变送器的常见故障及解决方法
第一种、压力上去,变送器输出上不去。
此种情况,先应检查压力接口是否漏气或者被堵住.如果确认不是,检查接线方式和检查电源,如电源正常则进行简单加压看输出是否变化,或者察看传感器零位是否有愉出。
若无变化则传感器已损坏.可能是仪表损坏或者整个系统的其它环节的问题;
第二种、变送器输出信号不稳。
这种故降有可能是压力源的问题。
压力源本身是一个不稳定的压力,很有可能是仪表或压力传感器抗干扰能力不强、传感器本身振动很厉害和传感器故障;
第三种、加压变送器愉出不变化,再加压变送器愉出突然变化,泄压变送器零位回不去,很有可能是压力传感器密封圈的问题。
常见的是由于密封圈规格原因.传感器拧紧之后密封圈被压缩到传感器引压口里面堵塞传感器,加压时压力介质进不去,但在压力大时突然冲开密封圈,压力传感器受到压力而变化。
排除这种故障的最佳方法是将传感器卸下,直接察看零位是否正常,若零位正常可更换密封圈再试;
第四种、变送器与指针式压力表对照偏差大。
出现偏差是正常的现象,确认正常的偏差范围即可;最后一种易出现的故降是微差压变送器安装位置对零位输出的影响。
微差压变
送器由于其测量范围很小,变送器中传感元件会影响到微差压变送器的输出.安装时应使变送器的压力敏感件轴向垂直于重力方向,安装固定后调整变送器零位到标准值。
