双偏心半球阀的结构特点介绍1.双偏心设计：双偏心半球阀的最大特点是采用了双偏心结构设计，即阀球的中心轴线和阀杆轴线都偏离了球体的中心。
这种设计能减小阀球与密封面的接触面积，降低了摩擦阻力，从而使得操作力更小，密封性能更好。
2.半球形球体：双偏心半球阀的阀球采用了半球形设计，即球体的一个半球面与密封面接触、另一个半球面与导向面接触。
这样的设计能够保证阀球在工作过程中的偏心量相对稳定，进一步提高了密封性能。
3.双重密封结构：双偏心半球阀采用了双重密封结构，即包括阀杆密封和底阀密封。
阀杆采用了填料密封，可靠性高，密封效果好。
底阀采用了金属封座或弹性材料密封，能够承受高压和高温的工况。
4.阀座选用多种材料：双偏心半球阀的阀座通常可以选用金属或弹性材料，根据工况不同可以灵活选择。
金属阀座能够承受高压和高温，具有较好的耐腐蚀性；弹性材料阀座能够提供较好的密封性能，使阀门具有较低的泄漏率。
5.可拆卸结构：双偏心半球阀的结构设计使其具有可拆卸的特点，方便检修和维护。
当需要对阀门内部部件进行检修或更换时，可以直接将阀球、阀杆和阀座拆卸出来进行维修，而不需将整个阀门都拆卸下来。
6.快速开闭特性：双偏心半球阀的结构特点使得其具有快速开闭的特性。
由于阀球采用了半球形设计，当旋转90度时即可完成完全开启或关闭，操作方便迅捷，能够满足对快速开闭的要求。
7.应用广泛：双偏心半球阀结构特点使其具有良好的密封性能和可靠性，因此被广泛应用于石油、化工、天然气、水处理等行业。
另外，双偏心半球阀还常用于高温高压的工况，能够满足对高温高压的要求。
总之，双偏心半球阀具有双偏心设计、半球形球体、双重密封结构、可拆卸结构、快速开闭特性等独特的结构特点，使其具有优良的密封性能、可靠性和适用性。
在各个领域有着广泛的应用和推广前景。
产品介绍：多层次三偏心硬密封蝶阀采用三偏心多层次金属硬密封结构，无机械磨损，可达到零泄漏，有优良的双向密封功能。
应用范围：法兰式三维偏心硬密封蝶阀用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的最佳装置。
选用不同的材质，有手动气动电动，蝶阀可分别适用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质，最高工作温度可达600℃。
被广泛用于治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。
结构特点：三偏心结构：阀杆轴线与蝶板密封面间偏置一个尺寸A，并与阀体通道轴线偏置一个尺寸B，阀座回转轴线与阀体通道轴线形成一个偏心角α，故形成三偏心。
蝶阀从0°～90°开启时，蝶板密封面会在开启的瞬间立即脱离阀座密封面，在其90°～0°关闭时，只有在关闭的瞬间，其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。
所以阀座与蝶板上的密封面之间无任何摩擦，去除了磨损和泄漏的可能性。
扭矩密封：三偏心的结构使蝶阀关闭时，其密封副两密封面之间的密封比压由外加于阀杆的驱动力矩产生。
不仅消除了常规弹性阀座弹性材料老化、冷流、弹性失效等因素造成的密封比压降低和消失，而且可以通过外加驱动力矩的改变，实现对其密封比压的任意调整，从而使三偏心蝶阀的密封性能改善，蝶阀的使用寿命也大大提高。
软硬层叠式金属密封结构：蝶板密封圈采用软硬层叠式不锈钢片和柔性石墨板的密封面，使其具有金属硬密封和弹性密封的双重优点，无论在低温和高温工况下均具有优良的密封性能。
双向密封：因密封面锥角小于密封材料的磨擦角，蝶板关到密封位置时立即实现自锁，并能承受一定的反向压力冲击。
防火结构：全金属结构本身具有火灾安全的特性。
阀体密封面：采用堆焊硬质合金或不锈钢，使得密封面强度高、硬度好、耐磨损，可连续启闭60000次以上而无损伤。
GB/T 12224钢制球阀(偏心半球阀)产品使用说明宏明阀门尊敬的用户：非常感您选择使用本公司钢制球阀系列产品。
宏明阀门是一家致力于苛刻工况应用球阀的研究、设计、制造、销售及服务于一体专业生产厂家。
现对阀门产品的结构特点、工作原理、设计制造标准、技术性能参数等做出详细的说明。
请你务必在安装使用本公司产品前详细阅读《使用说明书》，确保你在安装使用时更加便利。
如果你在阀门使用过程中有何疑难问题，请致电本公司售后服务部。
网站：.xiavalve.Q Q:763804091售后服务部：08/传真：06地址：经济技术开发区滨海园区八路501号邮编：3250251用途和性能规1．1用途a、本产品广用于多种行业的介质管路上作启闭器，接通或截断介质，具有流体阻力小，全通径的球阀基本没有流阻。
操作方便，开闭迅速，便于远距离的控制等优点。
b、广泛的应用适用于污水处理、纸浆、氧化铝、城市采暖供热要标严紧的场合，或电厂、水力除渣或气态输送管道的控制。
12 采用标准2．1设计制造按GB/T 12224的规定；2．2检验和试验按GB/T 13927的规定；2．3法兰尺寸按GB/T 9113.1的规定；2．4结构长度按GB/T 1221的规定；2．5阀门压力-温度基准按GB/T 12224的规定。
3 结构特点和使用原理3．1结构及主要外形尺寸参见简图（附件）3．2本阀门结构新颖、性能稳定、开户迅速、耐磨性强、密封可靠、易于调整维修及直通式结构流通快等特点；较闸阀、截止阀与蝶阀等阀门流阻小、系统降压小、能自行破除结垢、方便启闭及无“死区”等优点；克服了普通球阀易堵塞等弊端，显示其独特的优越性。
3．2本阀靠启动电动执行器使阀杆转动而带动球转动来达到启闭目的。
3．4本阀固定半球结构，在全关闭或全开启状态下没有所谓普通球阀的副腔，所以不会出现堵死现象。
3．5小口径侧装式整体结构，大口径二片式构造，构件结构坚固，可消除管道系统压力效应及连接处渗漏的危险。

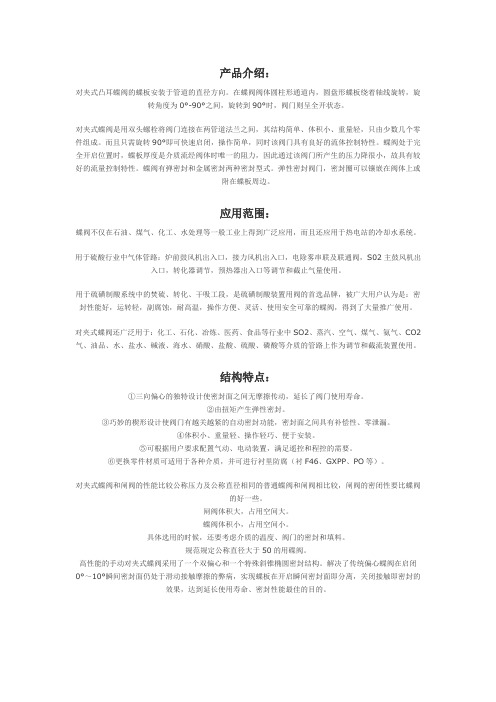

产品介绍：对夹式凸耳蝶阀的蝶板安装于管道的直径方向。
在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则呈全开状态。
对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，其结构简单、体积小、重量轻，只由少数几个零件组成。
而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。
蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
蝶阀有弹密封和金属密封两种密封型式。
弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
应用范围：蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
用于硫酸行业中气体管路：炉前鼓风机出入口，接力风机出入口，电除雾串联及联通阀，S02主鼓风机出入口，转化器调节，预热器出入口等调节和截止气量使用。
用于硫磺制酸系统中的焚硫、转化、干吸工段，是硫磺制酸装置用阀的首选品牌，被广大用户认为是：密封性能好，运转轻，副腐蚀，耐高温，操作方便、灵活、使用安全可靠的蝶阀，得到了大量推广使用。
对夹式蝶阀还广泛用于：化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。
结构特点：①三向偏心的独特设计使密封面之间无摩擦传动，延长了阀门使用寿命。
②由扭矩产生弹性密封。
③巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。
④体积小、重量轻、操作轻巧、便于安装。
⑤可根据用户要求配置气动、电动装置，满足遥控和程控的需要。
⑥更换零件材质可适用于各种介质，并可进行衬里防腐（衬F46、GXPP、PO等）。
对夹式蝶阀和闸阀的性能比较公称压力及公称直径相同的普通蝶阀和闸阀相比较，闸阀的密闭性要比蝶阀的好一些。
双偏心半球阀标准
双偏心半球阀是一种高性能、高品质的阀门，它采用创新的双偏心结构设计，使密封性能可靠、使用寿命长。
该阀门适用于水、污水、蒸汽、天然气等多种介质管道上作为启闭装置，特别适用于双向流动和调节流量。
双偏心半球阀的主要特点包括：
1. 采用双偏心结构设计，使密封面完全脱离摩擦，磨损小，使用寿命长。
2. 阀门开关轻松自如，开启时球与阀座完全脱离，无任何接触，阻力小。
关闭时，球在旋转过程中与阀座之间产生摩擦，有效防止了结垢和粘连，确保密封可靠。
3. 阀座采用特殊材料制作，具有良好的耐腐蚀性和耐磨性。
4. 阀杆采用整体锻造工艺制造，表面经硬化处理，具有良好的抗腐蚀性和抗擦伤性。
5. 阀门结构简单，体积小，重量轻，安装维修方便。
6. 广泛应用于石油、化工、冶金、电力等行业的流体控制系统中。
总之，双偏心半球阀具有优良的性能和广泛的应用前景，是现代工业领域中不可或缺的重要设备之一。
偏心半球阀产品说明一、简介本产品为双偏心式半球阀，是一种新型的阀门，是为解决溶液及矿浆等两相流介质输送中的技术难题而研制开发的定型产品。
它的开发成功，为化工、石油、燃气、冶金、电力、水利等工业部门溶液工艺流程中为易沉淀结垢、结晶、析出等而影响流程的困境中提供了可靠的控制阀门，为提高我国工业管理装备水平提供了新型优异产品。
本产品是在引进德国CANALI公司先进技术的基础上，消化吸收而研制的国产系列产品。
其结构上采用偏心—楔紧原理，通过传动机构达到楔紧、调节、启闭的作用。
其设计原理如下图圆偏心及其展开平面上楔形角变化图。
本产品结构新颖，性能稳定，开启迅速轻便、磨损自行补偿，密封可靠耐用（密封副材料均采用了堆焊硬质合金），易于调整维修；直通式结构流通面积大，较截止阀、蝶阀等阀门阻尼小，系统压降小；能自行破除结垢、方便启闭，无“死区”，克服了闸阀、球阀、截止阀等易结疤、易堵塞、易泄漏、寿命短等弊端，显示其独特的优越性。
另：本阀可双向承压密封，使用温度高达540℃。
“锋蝶牌”双偏心半球阀系列产品，贯彻了国家GB9115.8.9.10.11-88系列法兰连接尺寸标准，便于安装及替代现有阀门品种，亦可根据用户需要的联接尺寸系列安排生产。
本产品还可根据用户需要，执行操作机构制成蜗轮蜗杆、电动、气动等，以适应不同工况条件下的需要。
双偏心式半球阀具有下列优点：A．直通式：单向密封和偏心式结构，开启时阀芯与阀座脱离，流通不会出现积灰卡阻现象；B.开关轻便：开启时阀芯与阀座脱离，无任何接触，启动扭矩小，转动灵活，关闭时，半球与阀座的挤切作用能除去密封面上的结垢与粘连物，密封严紧可靠；C．密封面的偏心结构使球面能自动补偿磨损，保持阀门的密封性能，使用寿命长，安全可靠，不会在使用一段时间后因磨损而产生泄漏；D．阀门属于硬密封结构，密封副可选用硬质合金，经过特殊处理制成，流体不直接冲刷阀芯，故阀门耐磨损，寿命长。
半球阀是近年来我厂科研部门开发的先进结晶产品，以其设计合理，结构独特，具有流通阻力小，密封性能好，使用寿命长等特点。
∙BQ347型手动阀门(通径)∙所属类别：BQ型双偏心半球阀（法兰连接）编号：10007名称：BQ347 W（H、M、M1）型手动阀门（通径）商品描述：点击查看BQ347W（H、M、M1）型双偏心半球阀连接尺寸0.6MPa～1.0MPa（一）点击查看BQ347W（H、M、M1）型双偏心半球阀连接尺寸1.6MPa～10.0MPa（二）点击查看BQ347W（H、M、M1）型双偏心半球阀连接尺寸class150～600（三）BQ347型为蜗轮传动，两端法兰连接全通径双偏心式半球阀。
可广泛用于市政、冶金、燃气、石油化工、电力行业的管线阀远距离输送要求。
具有下列优点：1、全通径属于直通式，阀体通道与管线连接的管道成直管相通，截面积相等，中间无任何阻碍的地方，所以该阀称为大流量直通阀。
选用不同的材质可以达到各行业的要求；2、操作简便，启闭迅速全开、只要旋转90°即可达到方便于远离控制，长距离管线输送，易于实现事故的紧急处理；3、适用于含杂质，有结晶析出或含有沉淀的介质，不像截止阀、闸阀那样，它不存在存有介质的死角，不会发生密封泄漏故障；4、密封面开启后，阀芯转到藏球室中，密封面磨损小；5、启闭时，球面与密封座脱离，无任何接触，所以开关轻巧，启闭力矩比球阀及其它阀门小得多；6、关闭时，关闭瞬间球面与阀座的运动，具有剪切作用，能除去密封面上的粘连物结垢，密封严紧可靠；7、密封锁紧机构是固定轴偏心夹紧，能强制补偿，自动锁紧，所以球阀承压能力强，耐高压、高温密封性能好。
※主要性能规范：注：气密封试验压力均为0.6Mpa.※主要零件材质及代号说明：1、本产品法兰连接尺寸按G B/T 9113.1—2000规定的突面法兰；2、结构长度参照G B12221-89的规定；3、制造和验收技术条件参照G B12237-89；4、压力试验按ZBJ16006-89, G B/T13927-92的要求。
双偏心半球阀
郭风忠
【期刊名称】《阀门》
【年(卷),期】2010(000)002
【摘要】介绍了双偏心半球阀的性能、结构特点及应用范围.
【总页数】2页(P42-43)
【作者】郭风忠
【作者单位】上海开维喜阀门集团有限公司,上海,201416
【正文语种】中文
【中图分类】TH134
【相关文献】
1.双偏心金属密封球阀的设计 [J], 余得水;张爱平
2.金属陶瓷硬密封双偏心半球阀密封性能分析 [J], 华剑;胡磊;李美求;宋云逸
3.新型单阀座双偏心固定球阀结构设计 [J], 张大辉
4.双偏心双半球球阀的设计研究 [J], 黄思维
5.双偏心球阀启闭角设计对阀门性能的研究 [J], 张军明; 王玲
因版权原因，仅展示原文概要，查看原文内容请购买。
一，偏心半球阀具有以下优点：
1．流体阻力小，其阻力系数与同长度的管段相等。
2．结构简单、体积小、重量轻。
3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
高平台球阀按其通道位置可分为直通式，三通式和直角式。
后两种球阀用于分配介质与改变介质的流向。
三片式球阀安装与维护应注意以下事项：
1.要留有阀柄旋转的位置。
2.不能用作节流。
3带传动机构的球阀应直立安装。
二，偏心半球阀的工作原理:
是靠旋转阀链来使阀门畅通或闭塞。
球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
三,偏心半球阀在管路中主要用来做切断
、分配和改变介质的流动方向。
球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：
1．流体阻力小，其阻力系数与同长度的管段相等。
2．结构简单、体积小、重量轻。
3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
球旋转90度时，在进、出
口处应全部呈现球面，从而截断流动。
偏心半球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。
这样可减小所配执行器的规格。
配以多回转电动执行机构，可实现对介质的调节和严密切断。
广泛适用于石油、化工、城市给排水等要求严格切断的工况
四,偏心半球阀的工作原理如下：
A、开启过程
1在关闭位置，球体受阀杆的[wiki]机械[/wiki]施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
B、关闭过程
1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密
封。
五,偏心半球阀的结构特点：
1、启闭无摩擦。
这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
2、上装式结构。
对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。
3、单阀座设计。
消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、低扭矩设计。
特殊结构设计的阀杆，只需配一个小手把阀门就能轻松启闭。
5、楔形密封结构。
阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差
变化的影响，在各种工况下密封性能都有可靠保证。
6、密封面的自清洁结构。
当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了
高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。
偏心半球球阀结构长度偏心半球球阀结构长度、、阀兰尺寸
口径 L D D1 D2 N-φ b f DN50 178 160 125 100 4-18 16 3 DN65 190 180 145 120 4-18 18 3 DN80 203 195 160 135 8-18 20 3 DN100 229 215 180 155 8-18 20 3 DN125 254 245 210 185 8-18 22 3 DN150 267 280 240 210 8-23 24 3 DN200 292 335 295 265 12-23 26 3 DN250 330 405 335 320 12-25 30 3 DN300 356 460 410 375 12-25 30 4 DN350 381 520 470 435 16-25 34 4 DN400 406 580 525 485 16-30 36 4 ND500 457 705 650 608 20-34 44 4 DN600
508
840
770
718
20-41
48
4。
