（2）工作原理
信号电流通入线圈 电磁铁芯吸合 触头系统动作
线圈失电 信号电流切断 常开触头闭合、常闭触头断开
电磁铁芯释放 在复位弹簧作用下
所有触头复位（回 到触头原始状态）
电磁式继电器中最常用的是中间继电器
图形文字符号如下图所示
KA
KA
KA
.
2、时间继电器 接收信号到输出信号有一时间差的继电器我
.
三、三相交流异步电动机的工作原理
三相异步电动机定子 接三相电源后，电机 内便形成圆形旋转磁 动势
设其方向为逆时针转
若转子不转，转子鼠笼 导条与旋转磁密有相对 运动
导条中有感应电动势e， 由于转子导条彼此在端部短
方向由右手定则确定
路，于是导条中有电流
.
导条就在磁场中受力f，用左手定则确定受力方向 转子受力，产生转矩T，为电磁转矩，方向与旋转磁 动势同方向，转子便在该方向上旋转起来
→为下一次工作作好准备。
问：移动速度由 谁决定？
(3)时间继电器的图形文字符号
.
3、热继电器
绕组
(1)热继电器的基本结构
双金属 片
感应机构：热膨胀系数不同 导板 的双金属片、加热元件；执 行机构：传动系统和触头系 统）等组成，如右图所示。
(2)工作原理
加热元件串接在被控制 电路中→ 通入额定电流→加热元件不发热→ 双金属片不动作
（3）标注方法
.
★主电路标注：
总是在主电路的各个节点用英语26个字母和数字下 标标注；
按照连接导线元器件的节点进行标注 ★控制电路标注
在各节点用数字标注，从左向 右用奇数，从右至左用偶数，分界 在电压元件处。看右图。 (4)电器元件可根据动作功能绘制 在电路的不同地方5、，各但节同点一用元实件心标 注统一，如右的接小触圆器点。，交汇处

热元件 常开触头 常闭触头
•22
低压元件— 热继电器
4）主要型号及技术参数
常用的热继电器有：JR0、JR2、JR9、JR10、JR15、
JR16、JR20、JR36等几个系列。
型号
额定电流
JR36-20/3
20
热元件规格
额定电流
电流调节范围
0.35
0.25~0.35
0.5
0.32~0.5
1.6
1.0~1.6
•4
电气元件
本节我们主要讲解电气控制回路中常 用的一些电气元件，通过了解它们在 回路中的作用，元件结构，工作原理 来掌握它们平时运行的情况；
•5
低压元件
课程大纲
热继电器 中间继电器
指示灯 行程开关
•6
低压元件
• 常用电气元件
•7
低压元件— 断路器
1、断路器 1.1 断路器图片：
•8
低压元件— 断路器
5.0
3.2~5.0
11.0
6.8~11
22
14~22
•23
低压元件— 中间继电器
5、中间继电器 5.1 中间继电器图片
•24
低压元件— 中间继电器
5.2 中间继电器的结构和工作原理 中间继电器的原理是将一个输入信号变成多个输出信
号或将信号放大（即增大触头容量）的继电器。其实质是电 压继电器，但它的触头数量较多（可达8对），触头容量较 大（5～10A），动作灵敏。含有线圈、常开触点、常闭触
•36
低压元件— 转换开关
转换开关图片
•37
低压元件— 转换开关
8.2 转换开关的结构和工作原理 1）基本结构及工作原理
万能转换开关由操作机构、面板、手柄及数个触头 座等主要部件组成。

26
系及工作原理的图形。
2.电气元件布置简图
用简化的图形表示各元件在电路安装中所在的实 际位置的一种简图。
3.接线图
用规定的图形和文字符号表示各元件的连接关系，
用以进行接线和检查的一种简图。
2
电气控制原理图
用标准规定的图形和文字符号并按工作顺序排列，详细表 示表示电路、设备的全部组成和连接关系及工作原理的图 形。
3.按功能可分为：
负荷开关、刀形转换开关、熔断器、低压断路器、接触器、继电
器、主令电器和自动开关等。
12
熔断器认识
熔断器是结构简单的保护电器
13
熔断器的作用、结构、分类
短路或严重过载保护 它主要由熔体和绝缘管或绝缘底座组成。 熔断器按结构形式分为：插入式、螺旋式、无填
料密封管式、有填料密封管式。
23
图形和文字符号
刀开关（开启式 和封闭式）的符 号均相同 。由 刀开关和熔断器 两部分组成。刀 开关起接通和分 断电路的作用， 熔断器起短路保 护作用。
24
负荷开关学习要求
1. 记住负荷开关的作用 2. 记住负荷开关的图形和文字符号 3. 记住负荷开关的工作原理 4. 能找到电气原理图中的负荷开关 5. 识别实物
25
小结及作业
小结 1. 电气控制原理图绘制和识读原则。 2. 熔断器结构原理、文字图形符号与用途。 3. 负荷开关的结构原理、文字图形符号与用途。 作业 1. 通过识读CA6140车床电路图巩固电气控制原理
图绘制和识读原则。 2. 说明熔断器、刀开关的结构、原理及用途。并画
出图形文字符号。 3. 查资料：指示灯的颜色及使用场合。
19
负荷开关（刀开关 ）
刀开关的功能 适用于交流频率50HZ、 额定电压单相220V或 三相380V、额定电流 10A的照明、电热设备 及小容量电动机等不需 要频繁接通和分断电路 的控制线路中，作为电 源开关或直接控制电动 机的启停，并起短路保 护作用。

三、电动机的基本控制-电路保护环节
三、电动机的基本控制-电路保护环节
PPT模板下载：行业PPT模板： 节日PPT模板：素材下载： PPT背景图片：图表下载： 优秀PPT下载：教程： Word教程： 教程： 资料下载：课件下载： 范文下载：试卷下载： 教案下载：
三、电动机的基本控制-电路保护环节
二、控制电气原理图的绘制规则
5)规定所有电器的触点均表示正常位置，即各种电器在线圈没有 通电或机械尚未动作时的位置。 6)为了查线方便。在原理图中两条以上导线的电气连接处要打一 圆点，且每个接点要标—个编号，编号的原则是：靠近左边电源 线的用单数标注，靠近右边电源线的用双数标注。 7)对具有循环运动的机构，应给出工作循环图。
控制电路
SB3：点动 SB2：连续运行
三、电动机的基本控制-电路保护环节
Q FU
..
KM
FR
SB1 SB2
FR KM
KM M 3~
三、电动机的基本控制-电路保护环节
PPT模板下载：行业PPT模板： 节日PPT模板：素材下载： PPT背景图片：图表下载： 优秀PPT下载：教程： Word教程： 教程： 资料下载：课件下载： 范文下载：试卷下载： 教案下载：
三、电动机的基本控制-电路保护环节
三、电动机的基本控制-正、反转控制电路
AB C
简 单 的 正 反 转 KM1 控 制
SB1
SB2
QS
FU
KM1
SB3
KM2 KM2
操作过程：
FR
按下SB2
电机正转
KM1
FR
KM2
按下SB1
M
停车
按下SB3
电机反转
3~

1 常用低压电器
回顾

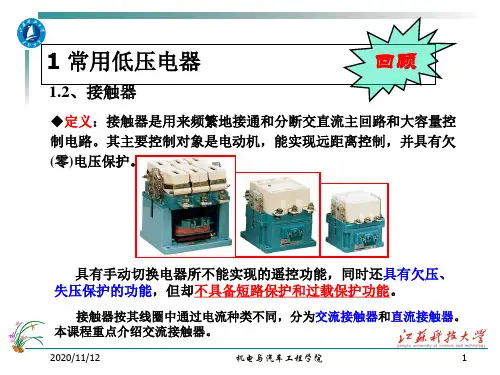

1.2、接触器
◆定义：接触器是用来频繁地接通和分断交直流主回路和大容量控 制电路。其主要控制对象是电动机，能实现远距离控制，并具有欠 (零)电压保护。
具有手动切换电器所不能实现的遥控功能，同时还具有欠压、 失压保护的功能，但却不具备短路保护和过载保护功能。
接触器按其线圈中通过电流种类不同，分为交流接触器和直流接触器。 本课程重点介绍交流接触器。
分类：欠电压继电器和过电压继电器。
过电压继电器：线圈中的电压大于整定值而动作的继电器。 欠电压继电器：线圈中的电压低于整定值而动作的继电器。
2020/11/12
机电与汽车工程学院
11
1 常用低压电器
2) 电压继电器
2020/11/12
机电与汽车工程学院
12
1 常用低压电器
3) 中间继电器
定义：中间继电器实质上是一种电压继电器。它的特点是触点数 目较多，电流容量较大（额定电流5~10A），其作用是将一个输 入信号变成多个输出信号或将信号放大 (即增大触点容量 )，起到 信号中转的作用。 常闭触点
常开触点
动铁心 短路环 静铁心
复位弹簧 线圈
反作用弹簧
JZ7系列中间继电器
※ 该继电器的结构与交流接触器相似，由静铁心、动铁心、线圈、触点系统、
反作用弹簧和复位弹簧等组成，其触点对数较多，没有主、辅触点之分，各 对触点允许通过的额定电流是一样的，都为5A。吸引线圈的额定电压有12V、 24V、36V、110V、127V、220V、380V等多种可供选择。
2020/11/12
机电与汽车工程学院
13
1 常用低压电器
1.3.1、电磁式继电器
(5) 电磁式继电器常用型号及电气符号

第一篇 电气控制技术
第1章 常用低压电器 第2章 根本电气控制线路 第3章 电动机调速控制线路 第4章 典型消费机械设备的电气控制
第1章 常用低压电器
1.1 低压电器根本知识
低压电器： 就是根据外界特定的信号和要求，能自动或手动
地接通和断开在交流1200V或直流1500V以下的电路； 断续或延续地改动电路参数；实现对电路或非电对象 的切换、控制、维护、检测和调理的电工器械。
1-1常用低压电器－－主令电器
z 主令电器是在自动控制系统中发出指令 或信号的电器，用来控制接触器、继电 器或其它电器线圈，使电路接通或分断， 从而到达控制消费机械的目的。
z 主令电器运用广泛、种类繁多。按其作 用可分为：控制按钮、行程开关、接近 开关、万能转换开关、主令控制器及其 它主令电器〔如脚踏开关、钮子开关、 紧急开关〕等。
电磁机构由铁心、衔铁和线圈组成。
第1章 常用低压电器
1.1.2 电磁系统
电磁机构由铁心、衔铁和线圈组成。
当线圈通入电流时，衔 铁在电磁力作用下产生位移， 使铁心吸合。断电时，复位 弹簧将衔铁拉回原位。
按通入电流的不同，可分为直流线圈和交流线圈； 按在电路中接法的不同，可分为串联〔电流〕线圈 和并联〔电压〕线圈。
接近开关
微动开关
常用低压电器－－ 熔断器
z 熔断器〔俗称保险丝〕担负的主要义 务是为电线电缆作短路维护〔有时也 作过载维护〕，不论短路电流值有多 高，它都能切断。其次，也适宜用作
设备和电器的维护
第1章 常用低压电器
2.4 熔断器
作用：用于过载和短路维护。
FU
电路符号
1-1常用低压电器－－刀开关
1.1.1 低压电器的分第类1章 常用低压电器

Page: 32
第1章 常用低压电器
2 1
3
5
线路短路 或严重过 载保护
4
6 7
1．1主-主触触头头2．自由脱2-扣自器由3脱．扣过器电流脱3扣-器过4电．流分脱励扣脱器扣器 4-分励脱5扣．器热脱扣5-器热6．脱失扣压器脱6扣-失器压7．脱按扣钮器 7-按钮
塑壳式低压断路器原理图
Date: 2023/6/8
Date: 2023/6/8
Page: 3
第1章 常用低压电器
1.1.2 主要技术参数
1．额定电流
（1）额定工作电流 （2）额定发热电流 （3）额定封闭发热电流 （4）额定持续发热电流
2．额定电压 （1）额定工作电压
（2）额定绝缘电压 （3）额定脉冲耐受电压
3．操作频率及通电持续率 4．机械寿命和电气寿命
Page: 5
第1章 常用低压电器
1.1.4 型号表示法
特殊环境条件派生代号，用字母表示 辅助规格代号，用字母表示 派生代号，用一个字母表示 基本规格代号，用字母表示 特殊派生代号，用一个字母表示 设计代号，用数字表示 类组代号，最多三个字母
Date: 2023/6/8
Page: 6
第1章 常用低压电器
Page: 18
第1章 常用低压电器
1.3 低压配电电器 1.3.2 低压熔断器
瓷插式熔断器
Date: 2023/6/8
Page: 19
第1章 常用低压电器
1.3.2 低压熔断器
Date: 2023/6/8
Page: 20
第1章 常用低压电器
1.3.2 低压熔断器
Date: 2023/6/8
Page: 21
1．结构 漏电保护开关由零序电流互感器、漏电脱扣器、开关装

触点接触形式：点接触、线接触、面接触
理想情况下：触点闭合: 接触电阻为零 触点断开：接触电阻无穷大
影响接触电阻的因素及其减小方法
❖ 电弧产生：在触点由闭合状态过渡到断开状
❖
态的过程中产生的电弧。气体自
❖
持放电形式之一，是一种带电质
❖
点的急流。
❖ 电弧特点：外部有白炽弧光，内部有很高的
❖
温度和密度很大的电流。
1.3 常用控制类电器
1.3.2 接触器
交流接触器
电磁系统 触头系统
灭弧系统 其他部分
1.3 常用控制类电器
1.3.2 接触器
1—主触头； 2—动铁芯； 3—电磁线圈； 4—静铁芯
图1-10 交流接触器动作原理示意图
1.3 常用控制类电器
1.3.2 接触器
图1-11 接触器的型号含义
1.3 常用控制类电器
5—静触头；6—接线柱；7—热脱扣器
1.3 常用控制类电器
1.3.1 低压开关电器
低
1—主触头；
压
2—自由脱扣器；
断
3—过流脱扣器；
路
4—分励脱扣器；
器
5—热脱扣器；
6—失压脱扣器；
7—按钮
图1-7 低压断路器的动作原理示意图
1.3 常用控制类电器
1.3.1 低压开关电器
低 压 断 路 器
DZ 20 □ - □ □/□ □ □
时 间 继 电 器
图1-15 时间继电器的图形符号
1.3 常用控制类电器
1.3.3 控制继电器
空气阻尼式时间继电器
时 间 继 电 器
图1-16 JST-A系列时间继电器的动作原理示意图
1.3 常用控制类电器

由于组合开关具有结构紧凑，安装面积小，操作 方便等优点，故广泛用于机床上作为引入电源的开关； 有时也用来接通和分断小电流的电路，如直接起动冷 却泵电动机、控制机床照明等。
常用电气设备
4．自动空气断路器 自动空气断路器也称自动空气开关或自动开关， 在低压电路中，用作分断和接通电路，控制电动机 运行和停止。当电路发生过载、短路、失压等故障 时，它能自动切断故障电路，保护电路和用电设备 的安全。它的特点是动作后不需要更换新的元件， 工作可靠，应用安全，操作方便，断流能力大(可 达到数千安)。
热继电器在使用前，必须调节其整定电流值，使其与电动机 的额定电流值相等。
常用电气设备
1．闸刀开关 闸刀开关是最简单、最常用的一种开关，刀极数 目有二极和三极两种。 图6．10(a)为二极闸刀开关的 结构图，在瓷质底座上装有静插座、接熔丝的接头和 带瓷质手柄的闸刀等。图示为合闸位置，闸刀已推入 静插座，胶盖防止电弧烧伤和触电。图6．10(b)为三 极闸刀开关。 安装闸刀开关时应将电源进线接在静插座上，将 用电器接在闸刀开关的出线端，这样在分闸时，闸刀 和熔丝上不带电，可以保证装换熔丝和维修用电器时 的安全。闸刀开关在电器原理图中的符号如图6．10 (c)所示。
热驱动器件由双金属片和绕在双金属片上的电阻丝组成。双 金属片是由两种膨胀系数不同的金属片压制成的，它的一端固 定在支架上，另一端是自由端。电阻丝串接在电动机的主电路 中，常闭触头串接在控制电路中。当电动机过载时，电阻丝中 通过的电流超过了它的额定值，产生较大的热量，使双金属片 受热膨胀发生弯曲，通过连动机构迫使常闭触头断开。在控制 电路中，常闭触头和接触器的线圈相串联，当常闭触头断开时， 接触器线圈断电，使主触头分断，电动机停转，实现了过载保 护。要使电动机恢复工作，需待热继电器冷却复位后，重新起 动电动机。
