清华大学工程图学第9讲断面图规定画法尺寸标注322902472资料

清华大学工程图学第9讲断面图规定画法尺寸标注322902472资料

A
A 按纵向剖切，肋板不画剖
面符号，而用粗实线将它
与其邻接部分分开。
B A－A
二、均匀分布的肋板及孔的画法
肋不对称 A－A 孔未剖到
画成对称
画成剖到 B－B
A
AB
B
若干直径相同且成规律分布的孔，可以仅画 出一个或几个，其余只需用细点画线表示其中心 位置。
三、断开画法
轴、杆类较长的机件，当沿长度方向 形状相同或按一定规律变化时，允许断开 画出。
EQS
深度
沉孔或锪平 埋头孔
பைடு நூலகம்
二、尺寸组成
⒈ 尺寸界线
尺寸界线为细实线，并应由轮廓线、轴线或 对称中心线处引出，也可用这些线代替。
⒉ 尺寸线
尺寸界线
这些间距＞7毫米， 最好不超过10毫米。
尺寸线
尺寸界线超出箭头约2毫米
⑴ 尺寸线为细实线，一端或两端带有终端（箭头
或斜线）符号。
≈4d
d
尺寸线
字高
d=图中粗实线宽 度
符号“”
10
10
5 5 20
注：直径尺寸可以标注在非圆视图上
⑵ 标注球面直径时，应在符
S10
号“”前加注符号“S”
⒊ 半径尺寸
⑴ 标注半径尺寸时，应在尺寸数字前加注
符号“R”
R6
R3
R5
⑵ 应标注在是圆弧的视图上
R10 ×R10
⑶ 标注球面半径时，应在符号“R”前加注 符号“S”
⑷ 当圆弧半径过大或在图纸范围内无法注出 圆心位置时的标注方法。
略，但必须有其他视图清楚地表示了孔、槽的形
状。
交线用轮廓线代替
交线用轮廓线代替
七、当机件上有若干相同的结构要素并按一定的规律 分布时，只需画出几个完整的结构要素，其余的 用细实线连接或画出其中心位置。85× 5

工程制图尺寸标注PPT课件

工程制图尺寸标注PPT课件
特征的视图上。 3). 尺寸数值为零件的真实大小，与绘图比例及绘图的准确度无关。
4). 图中所注尺寸为零件完工后的尺寸。
.
3
2、 尺寸的组成要素
每一个尺寸由三部分组成：尺寸界线、尺寸数字、尺寸线。
.
4
2.1 尺寸界线
尺寸界线用细实线绘制，并由图形的轮廓线、轴线或对称中心线处 引出。也可利用轮廓线、轴线或对称中心线作尺寸界线。
角度尺寸必须注明单位。如图所示。
.
12
3.3 小尺寸的ቤተ መጻሕፍቲ ባይዱ注
.
13
3.4 弦长及弧长的标注
3.5 对称机件
.
14
4.平面图形的尺寸标注
1).方法和步骤
(1).画基准线 (2).分析各线段，确定哪些是已知线段，哪些是中间 线段，哪些是连接线段。 (3).按已知线段、中间线段、连接线段的次序逐个标注尺寸。
.
32
3.支架类零件
支架类零件包括拨叉、支架、连杆和支座等。主视图多采用工作位置， 或将其倾斜部分摆正时的自然安放位置。
.
33
4.箱体类零件
箱体类零件包括阀体、泵体和箱体等，主视图多采用工作位置。
.
34
3).表面粗糙度代号在图样上的标注
(1).在图样上标注表面粗糙度的基本原则
①.在同一图样中，零件每个表面只标注一次表面粗糙度代号，符号的尖 端必须从材料外指向被加工表面；
.
20
§2 组合体的尺寸标注
1.尺寸标注的要求
1).正确 符合国家标准关于尺寸标注的有关规定
2).完整 所注尺寸齐全，既不多余，也不遗漏，不重复
3).清晰 尺寸的布局要整齐清晰，便于阅读
2.组合体尺寸标注步骤

土木工程制图课件 第九章1 尺寸标注

土木工程制图课件 第九章1 尺寸标注
土木工程制图
第九章3 尺寸标注
ቤተ መጻሕፍቲ ባይዱ
§9-3 尺寸标注
• • 一、标注尺寸的基本要求
• 尺寸表明产品的大小。在图上所注的尺寸要完整、
准确、清晰、合理，才能满足制造、施工的需要。遵守 有关制图标准的各种规定。 • 标注尺寸要考虑两个问题：
1. 注些什么尺寸？
2. 注在什么地方？
§9-3 尺寸标注
• 1. 注些什么尺寸？ • 标注以下三种尺寸：
• 常指总长、总宽和总高。
§9-3 尺寸标注
基 本 几 何 体 的 大 小 尺 寸 举 例
§9-3 尺寸标注
定位尺寸举例
§9-3 尺寸标注
• 总体尺寸举例
尺寸118和 R50(代替总 高)
点击2次
§9-3 尺寸标注
• • 以上三种尺寸可能会有交
叉、重复，在标注时要合 理地进行选择,去掉一些重 复的不注。
•
2.标注每个基本体的定形尺寸。
§9-3 尺寸标注
3.标注各基本体相互间的定位尺寸。
§9-3 尺寸标注
4.标注组合体的总体尺寸，最后检查全图。
§9-3 尺寸标注
（1）将小孔直径标注在形状明显的视图上； （2）尺寸尽量标注在两个视图之间；
（3）标注定位尺寸时，在三个方向上分别选定了定位基准；
（4）尺寸布 置整齐、 美观。
• 长度:在V.H之间 • 高度:在V.W之间 • 宽度:在H.W之间
（3） 避免在虚线上注尺寸。
§9-3 尺寸标注
• （4）尺寸排列整齐，大尺寸在外，小尺寸在内. • 各排尺寸线之间的间隔大致相等，约为7-10mm。
§9-3 尺寸标注
• 二、组合体的尺寸注法举例 1. 进行形体分析。

工程制图尺寸标注方法.完整版ppt资料

工程制图尺寸标注方法.完整版ppt资料
?工程制图根底?对尺寸标注的表述： 键连接的画法〔p50表2-2〕。 包括画直线、圆、圆弧和目测。
§1.2 零件分析：三个层次 1.
装配到位—确保功能实现。 装配到位—确保功能实现。 〔2〕选择其它根本视图 2 装配图的绘制方法和步骤
一.零件功能分析和工作状态分析 视图方案的要求是正确、完全、确定、清晰、合理。
包括画直线、圆、圆弧和目测。〔p1〕 2.尺规绘图－使用铅笔、丁字尺、三角板
、圆规、手工绘图机等绘图。〔p4〕 3.计算机绘图。
二.绘制零件图的步骤 绘制零件图的工作方式－测绘和拆图。
3
测绘－根据零件实物绘制其图样。 拆图－根据装配图绘制各零件的零件图。 测绘零件图的步骤：先绘制图形，后测量尺 寸，再将尺寸数值填到所绘图上－先绘后测。
表示部件信息量最多的那个视图应作为主视图。 〔3〕螺纹紧固件安装方便。
功能分析－零件完成什么任务，起什么作用。 〔1〕数个平行的非加工面中，只能有一个与加工面有尺寸联系〔p30图1-54〕。
(4) 齿距 p
工作状态分析－零件是怎样放置、安装和工作 的。
4
二.零件的结构分析－主体结构、局部功能结构、局部工艺结构。〔p14 图1-28，1-29〕 1.主体结构：零件中那些相对较大的主要根本形状及其相对关系。它们是形成零件体的根底。在绘图时多用根本视图如实表达。 2.局部功能结构：为实现传动、连接等特定功能在主体结构上制出的局部结构，如齿轮轴的轮齿、螺纹、键槽等。 3.局部工艺结构：零件上为确保加工和装配质量而构造的较细微的结构，如圆角、倒角、退刀槽、越程槽、起模斜度等
工程制图尺寸标注方法
1
第一章 零件图的绘制
学习目标：掌握常用零件图的绘制法。 学习内容： 1.徒手绘图和尺规绘图根本操作； 2.零件图的绘制方法和步骤； 3.零件的分析； 4.零件的视图选择方法和步骤 5.零件的尺寸和技术要求标注。

《标注尺寸》课件

《标注尺寸》课件

对齐标注
总结词
用于测量某一线段到参照线的距离。
详细描述
对齐标注用于测量某一线段到参照线的距离。在AutoCAD等绘图软件中，对齐 标注可以通过选择线段和参照线来确定标注的内容。
角度标注
总结词
用于测量两个线段之间的夹角。
详细描述
角度标注用于测量两个线段之间的夹角。在AutoCAD等绘图软件中，角度标注可以通过选择两个线段来确定标 注的内容。
在标注过程中，应仔细检查是否存在 尺寸冲突的情况，如多个尺寸标注相 互矛盾或标注与实际情况不符。
及时修正错误
一旦发现尺寸冲突，应及时进行修正 ，确保尺寸标注的正确性和可靠性。
05
尺寸标注在绘图中的应 用
在机械制图中的应用
机械制图是工程设计和制造中的重要 环节，尺寸标注在其中扮演着至关重 要的角色。
尺寸界线
尺寸界线应清晰、连续， 与被标注对象保持适当的 距离，避免与尺寸线相交 。
尺寸标注的步骤
01
02
03
04
确定标注基准
根据图纸要求和实际需要，选 择合适的基准进行尺寸标注。
测量对象
使用测量工具对被标注对象进 行测量，确保测量结果的准确
性。
标注尺寸
根据测量结果和基准，进行尺 寸标注，确保尺寸的完整性和
准确性。
检查与修正
对标注好的尺寸进行检查，如 有需要修正的地方进行修正， 确保尺寸的准确性和完整性。
02
常见尺寸标注的种类
线性标注
总结词
用于测量两点之间的直线距离。
详细描述
线性标注是尺寸标注中最基本的类型，用于测量两点之间的直线距离。在 AutoCAD等绘图软件中，线性标注可以通过指定两个端点来确定标注的内容。

工程制图之尺寸标注培训讲义(PPT41页)

工程制图之尺寸标注培训讲义(PPT41页)
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )
工程制图--尺寸标注
讲授: 樊玲芳
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )
工程图样
工程图样是准确表达工程对象形状、大小、结构及技术要求的图，简称图样。
§1 尺寸的标注方法
在图样中，除需表达零件的结构形状外，还需标注尺寸， 以确定零件的大小。
5).调整培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt 工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
4.标注定形尺寸
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
5.基本体的尺寸标注
(1).平面立体的尺寸注法
(2).曲面立体的尺寸注法
6.切割体的尺寸标注
切割体要标注基本几何体的大小，还要标注截断面的定位尺寸 不要标注截断面的大小尺寸，不要在截交线上标注尺寸。
7.相贯体的尺寸注法
只标注相交回转体的定形、定位尺寸，相贯线的尺寸不再标注
§2 组合体的尺寸标注
3).一般应按上图所示方向注写，并尽可能避免在图示30°范围内标注尺寸， 无法避免时应引出标注。

工程图学基础课件-尺寸标注

工程图学基础课件-尺寸标注

数字高度3.5毫米
16 10
尺寸界线 尺寸线
20 35
平行
最好7<L<10
尺寸界线超出箭头约2毫米
尺寸线不能用其它图线代替，也不得与其它 图线重合。
标注线性尺寸时尺寸线必须与所标注的 线段平行。
尺寸界线由图形的轮廓线、轴线或对称中
心线引出，也可以利用轮廓线、轴线或对
称中心线作尺寸界线。
64
轴线
20
轮廓线
45 48 68
80 100
尺寸线注法
尺寸线不能和任何线相交
多余标注
一般数字应注在尺寸线的上方，也可注在尺 寸线的中断处。
水平方向 字头向上
340
数字在尺寸线上
数字在尺寸线中断处 340
Ф190 Ф190
垂直方向 字头向左
垂直方向 字头向左
线性尺寸数字的方向
尽可能避免在 30°内标注尺寸
30°
16
16
尺寸数字不可被任 何图线所通过，否 则必须将该图线断 开。
16
10
无法避免 时标注图
16
中心线断开
三、角度、直径、半径及狭小部位尺寸的标注。
⒈ 角度尺寸
⑴ 尺寸线应画成圆弧，其圆心是该角的顶
点。尺寸界线沿径向引出。圆弧的半径则
根据图中的需要确定。
角度数字一
律水平书写
60°
90°
25° 5°
1.2 标注尺寸的基本要求与规则
一、标注尺寸的基本要求
正确： 要符合国家标准的有关规定。 完全： 要标注制造零件所需要的全部尺
寸，不遗漏，不重复。 清晰：
尺寸布置要整齐、清晰，便于阅读。
合理： 标注的尺寸要符合设计要求及工 艺要求。

清华大学工程图学XXXX第9讲断面图规定画法尺寸标注

清华大学工程图学XXXX第9讲断面图规定画法尺寸标注

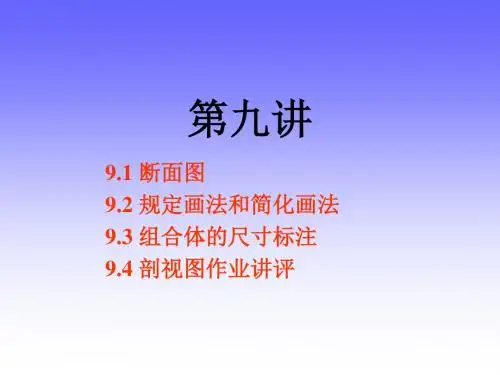

第九讲
9.1 断面图 9.2 规定画法和简化画法 9.3 组合体的尺寸标注 9.4 剖视图作业讲评
9.1 断 面 图
一、断面图的概念
假想用剖切面将物体的某处切断，只画出该 剖切面与物体接触部分（剖面区域）的图形。
二、断面图的种类
※ 移出断面 ※ 重合断面
⒈ 移出断面图
⑴ 画法
画在视图之外，轮廓线用粗实线绘制。配置在 剖切线的延长线上或其他适当的位置。
A A－A
B B－B
A
B
标注内容与剖 视图相同
① 配置在剖切符号延长线上的不对称的移出断面， 或按投影关系配置的对称的移出断面，可省略字 母。
② 配置在其他位置的的对称的移出断面图，可省 略箭头。
移出断面的标注方法
③ 配置在剖切线的延长线上的对称的移出断面， 可省略标注。
⒉ 重合断面图 ⑴ 画法
EQS
深度
沉孔或锪平 埋头孔
二、尺寸组成
⒈ 尺寸界线
尺寸界线为细实线，并应由轮廓线、轴线或 对称中心线处引出，也可用这些线代替。
⒉ 尺寸线
尺寸界线
这些间距＞7毫米， 最好不超过10毫米。
尺寸线
尺寸界线超出箭头约2毫米
⑴ 尺寸线为细实线，一端或两端带有终端（箭头
或斜线）符号。
≈4d
d
尺寸线
字高
d=图中粗实线宽度
略，但必须有其他视图清楚地表示了孔、槽的形
状。
交线用轮廓线代替
交线用轮廓线代替
七、当机件上有若干相同的结构要素并按一定的规律 分布时，只需画出几个完整的结构要素，其余的 用细实线连接或画出其中心位置。85× 5
共××槽
八、当机件上部分结构的图形过小时，可以 采用局部放大的比例画出。

尺寸标注PPT教学课件

尺寸标注PPT教学课件

（6）【绘制文字边框】复选框：用于设置是否给标注文字加边框。
图5-12 【文字】选项卡 第10页/共55页 第9页/共55页
2. 文字位置
在【文字位置】选项组中，可设置文字的垂直位置、水平位置以及距尺寸线的偏移量等。
（1）【垂直】下拉列表框：用于设置标注文字相对于尺寸线在垂直方向的位置。若选择 “居中”选项，可把标注文字放在尺寸线中间；若选择“上方”选项，可把标注文字放在 尺寸线的上方；若选择“外部”选项，可把标注文字放在远离第一定义点的尺寸线一侧； 若选择JIS选项，则按JIS规则放置标注文字，如图5-13所示。
图5-14 文字水平位置形式
（3）【从尺寸线偏移】微调框：用于设置标注文字与尺寸线之间的距离。如果标 注文字位于尺寸线中间，则表示尺寸线断开处的端点与尺寸文字的间距；如果标注文字带 有边框，则可以控制文字边框与其中文字的距离。
3. 文字对齐
在【文字对齐】选项组中，可对标注文字是保持水平还是与尺寸线平行进行设置。
（a）
（b）
（c）
图5-9 弧长符号表示
5. 半径折弯标注
在【半径折弯标注】选项组，可设置折弯（Z字形）半径标注的显示。折弯半径标注通 常在中心点位于图页5-面10外折时弯采角用度，在 【折弯角图度5-1】1 文折弯本高框度中因可子以输入连接半径标注的尺寸界 线和尺寸线的横向直线的角度，如图5-10所示。
2. 文字位置
在【文字位置】选项组中，可设置当文字不在默认位置时的位置。
（1）【尺寸线旁边】单选项：可将文字放在尺寸线旁边。
（2）【尺寸线上方，带引线】单选项：可将文字放在尺寸线的上方，并加上引线。
（3）【尺寸线上方，不带引线】单选项：可将文字放在尺寸线的上方，但不加引线。

尺寸标注PPT课件

尺寸标注PPT课件
利用“QLEADER”命令可快速生成指引线及注释。与 “LEADER”命令不同的是“QLEADER”命令可以通过对 话框进行用户自定义，取得更高的工作效率。 启用“快速引线”命令，可以使用下列方法： • 命令行：QLEADER 【操作步骤】 命令：QLEADER↙ 指定第一个引线点或［设置（S）］<设置>：
13
标注圆和圆弧的半径、直径或弧长时，会在标注文字时 自动添加符号Φ（直径）、R（半径）或⌒。 可通过 “文 字（T）”或“多行文字（M）”选项修改直径数值。
7.3.1 直径标注
启用“直径标注”命令，可以使用下列方法之一： • （1）命令行：DIMDIAMETER • （2）菜单：“标注”→“直径” • （3）工具栏：“标注”→“直径”
启用“标注样式”命令，可以使用下列方法之一：
• （1）命令：DIMSTYLE
• （2）菜单：“格式”→“标注样式”或“标注”→标注“样式”
• （3）工具栏：“标注”→“标注样式”
执行上述操作，AutoCAD打开“标注样式管理器”对话框，如 图7-1所示。利用此对话框可方便直观地建立新的标注样式、修改已 有的标注样式、将尺寸标注样式置为当前、进行样式重命名以及删除 样式等。
• 创建引线时，它的颜色、线宽、缩放比例、箭头类型、 尺寸和其他特征都由当前标注样式定义。
图7-39 引线标注
19
7.4.1 多重引线标注
AutoCAD提供了多重引线标注功能，这是 AutoCAD 2008的新增功能，并增加了一条工 具栏，如图7-40所示。
图7-40 “多重引线”工具栏
20
1.设置多重引线样式
【操作步骤】 命令: _dimangular 选择圆弧、圆、直线或 <指定顶点>: 选择第二条直线: 指定标注弧线位置或 ［多行文字(M)/文字(T)/角度(A)］: 标注文字=45

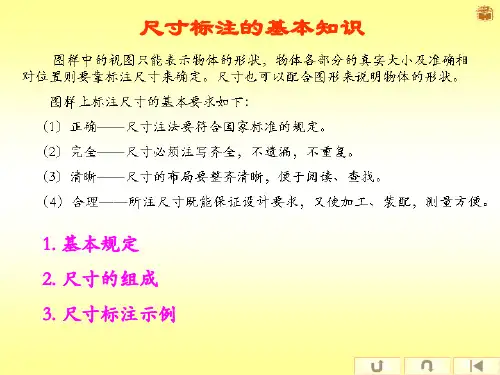

尺寸标注的基本知识.ppt

尺寸标注的基本知识.ppt
10 10
5
5
在没有足够位置画箭头或注写数字时，可按上图的形式注写。
（12） 弦长及弧长
︵
20
21
(1)标注弧长时，应在尺寸数字上方加注符号“⌒ ”。 (2)弦长及弧长的尺寸界线应平行于该弦的垂直平分线，当弧较大 时，尺寸界线可沿径向引出。
6
30
（13） 正方形结构
12 12 1212 12 12
（6） 同一张图上，数字及箭头的大小应保持一致
数字与箭头太小
数字与箭头太大
数字要采用标准字体，且书写工整，不得潦草。在同一张图上， 数字及箭头的大小应保持一致。
3. 尺寸标注示例
（1） 线性尺寸 （2） 角度尺寸 （3） 圆的直径 （4） 圆弧半径 （5） 斜度和锥度 （6） 大圆弧 （7） 球面 （8） 板状类零件 （9） 狭小部位的注法 （10） 小半径注法 （11） 小直径注法 （12） 弦长及弧长 （13） 正方形结构 （14） 对称机件
（3） 圆的直径
(1)直径尺寸线应通过圆心，其终端画成箭头。 (3)整圆或大于半圆应注直径。
（4） 圆弧半径
(1)半径尺寸数字前加注符号“R ”。
(2)半径尺寸必须注在投影为圆弧的图形上， 且尺寸线或其延长线应通过圆心。
(3)小于或等于半圆的圆弧应注半径尺寸。
（1） 线性尺寸
12
12 16 16
（a） 线性尺寸的数字应按图(a)所示的方向注写，并尽可能 避免在图示30°范围内标注尺寸。当无法避免时可按 图(b)标注。 （b）
（2） 角度尺寸
10°
55° 25° 5° 30°
60°
25°
10°
50°
50°
70°
30°
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

5) 尺寸线相互平行时，应小尺寸在里，大尺寸在外。
6) 圆的尺寸 • 注在圆的视图上时: 尺寸线过中心，加“”表示直径； • 注在非圆视图上时: 同长度尺寸，加“”表示直径。
双箭头
150 直径可以注在圆视图上，也可以注在非圆视图上。 4
66
同心圆柱的直径尺寸，最好注在非圆的视图上。
4×
4×
不好！
本章作业： P75：1，2； P76：3，4； P81：2
1
三. 尺寸的基本规则
1. 尺寸要素
尺寸线 尺寸界线
数字
19
.尺寸界线—（细实线）表示尺寸的端点。
箭头宽b 长4b
} 2mm
}7mm
.尺寸线— （细实线，带箭头） •标注长度时，应平行于所注线段；
•在圆的视图上注半径、直径时，应过圆心。
1 2 3 4 5 R .尺寸数字
—文字、字母、符号，
字高 3.5 mm。
6 7 8 9 0 字体如右：
2
19 19
19
2. 标注规则
1) 长度单位: mm，不注出。
19
19
2) 数字在尺寸线的上方、或中断处。 19
3) 字头方向: 向上、或斜上方、或向正左。
4) 30度禁区内不直接注出，而是引出标注。
30° 19
19
字在左边，
易错！
头向左
3
30
20 15
15 0 30
9
3. 定位尺寸 —— 确定各基本体之间相对位置的尺寸
⑴ 基准
基准
基准
⑴ 一组孔的定位尺寸
⑵ 基准 基准
基准
⑵ 圆柱体的定位尺寸
10
4. 总体尺寸 —— 总长、总高、总宽 总体尺寸有时可能就是某形体的定形或定位尺寸，这时不
再注出。当标注总体尺寸后出现多余尺寸时，需作调整，避免 出现封闭尺寸链。
11) 角度数字一律水平书写。
55 46
7
四. 组合体的尺寸标注
1. 尺寸基准 ——尺寸的起点，多为对称面,底面,端面,中心
——物体有长、宽、高三个方向的尺寸，每个方向至少要 有一个基准
⑴ 基准
基准
⑵
基准
基准
基准 基准
2. 定形尺寸 —— 确定基本体的大小和形状的尺寸，必须 标注长、宽、高三个方向大小的尺寸
第10章 尺寸标注基础
一. 尺寸标注的意义
实际长度
图样 - 只能反映机件的形状，而不能反映其大小。 所以要标注尺寸。
比例 - 是图样与实物大小的关系。
如：1 ：2 为缩小一半画
图中长度
2 ：1
为放大一倍画
二. 尺寸的基本要求
1.正确 - 符合国家标准的规定（基本规则）
2.完全 - 不遗漏，不重复
3.清晰 - 排列整齐，便于读图
调整
有多余尺寸
11
例：标注轴承座的尺寸
基准
2×
R
基准
基准
步骤：
① 形体分析 ② 确定尺寸基准 ③ 逐个标注各形体的定位、 定形尺寸（先定位，后定形） ④ 标注总体尺寸 12
五. 注意事项
1.交线不注尺寸。应注产生交线的体、面的定位、定形尺寸
2. 对称结构的尺寸不能只注一半
错误！
正确！
3. 避免封闭尺寸(尺寸链)及重复标注(同一尺寸多次标注)！
好！
5
7) 相同结构的一组孔: 5x 8， “ x ” 代表“个”。
8X 14
单箭头
8) 小于半圆的弧标注半径，加“ R ” 表示半径，如： R10 。
半径必须注在圆视图上。
6
9) 尺寸线不能与其他线重合； 尺寸线不能在其他线的延长线上； 尺寸线避免交叉。
10) 尺寸界线可以是轮廓线、中心线，但不能是虚线。
