基本规则1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2、图样中（包括技术要求和其他说明）的尺寸，一般以毫米为单位。
以毫米为单位时，不注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
3、图样中所标注的尺寸，为该图样所表示机件的最后完工尺寸，否则应另加说明。
4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
为了便于图样的绘制、使用和保管，图样均应画在规定幅面和格尺寸标注通常由以下几种基本元素构成，如图8-44所示。
5尺寸文字：表示实际测量值。
系统自动计算出测量值，并附加公差、前缀和后缀等。
用户可自定义文字或编辑文字。
6尺寸线：表示标注的范围。
尺寸线两端的起止符表示尺寸的起点和终点。
尺寸线平行所注线段，两端指到尺寸界线上。
如图8-44(a)所示。
7起止符：表示测量的起始和结束位置。
系统提供多种符号供选用，用户可以创建自定义起止符。
如图8-44(a)所示。
8尺寸界线：从被标注的对象延伸到尺寸线。
起点自注点偏移一个距标注尺寸的三要素1. 尺寸界线——用来限定所注尺寸的范围。
用细实线绘制。
一般由轮廓线、轴线、对称线引出作尺寸界线，也可直接用以上线型为尺寸界线。
超出尺寸线终端2-3mm。
2. 尺寸线（含有箭头）——用细实线绘制。
要与所注线段平行。
3. 尺寸数字标注尺寸的符号直径用“Ф”表示，球用“SФ”、“SR”表示。
半径用“R”表示，方形结构用“□”表示，参考尺寸其数字加注“（）”1、标注线性尺寸时：水平方向数字字头朝上；垂直方向数字字头朝左。
2、标注角度尺寸时：数字一律水平书写，注在尺寸线的中断处、外侧或引出，尺寸线是圆弧线。
实际上根本不是这样的，数字不必水平书写。
3、标注圆和圆弧时：圆在数字前加“Ф”圆弧在数字前加“R”球面在数字前加“SФ”或“SR”标注圆和圆弧时，尺寸线应通过圆心。
尺寸数字不能被任何图线穿过；大尺寸在外，小尺寸在内。

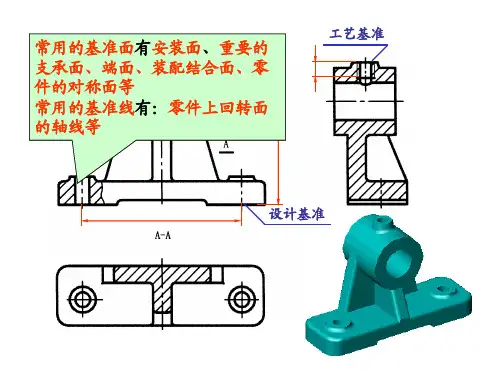

1.1.3 尺寸注法图样中的视图，主要用以表达机件的形状，而机件的真实大小，则由所标注的尺寸来确定。
尺寸标注是绘制工程图样的一个重要环节，因此，国家标准GB4458.4-84 规定了标注尺寸的方法。
1．标注尺寸的基本规定制图基础知识(1) 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确性无关。
(2) 图样中的尺寸以毫米为单位时，不必标注尺寸计量单位的名称或代号，如果采用其它单位，则必须注明相应单位的代号或名称，例如：10厘米(cm），5英寸，60°等。
(3) 图样中的尺寸应为该机件的最后完工尺寸，否则应另加说明。
(4) 机件的每一个尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
2．组成尺寸的四个要素一个完整的尺寸，一般应包含尺寸线、尺寸界线、尺寸数字和箭头这四个要素，如图1-11所示。
(1) 尺寸界线尺寸界线用来确定所注尺寸的范围，用细实线绘制，一般从图形的轮廓线、轴线或对称中心线处引出。
也可利用轮廓线、轴线或对称中心线作尺寸界线，如图1-12所示。
尺寸界线的末端应超出箭头2毫米左右，一般应与尺寸线垂直，必要时也允许倾斜，如图1-12（d）所示。
(2) 尺寸线尺寸线用细实线绘制，一般应与图形中标注该尺寸的线段平形，并与该尺寸的尺寸界线垂直。
尺寸线的终端多采用箭头的形式，箭头应指到尺寸界线，如图1-12所示。
图 1 -12 尺寸界线画法尺寸线不能用其它图线代替，一般也不能与其它图线重合或画在其延长线上，尺寸线之间或尺寸线与尺寸界线之间应避免交叉，如图1-13 所示。
图1-13 尺寸线的几种错误画法尺寸线的终端有两种形式：箭头和斜线如图1-14(a) 和图1-14(b) ，斜线用细实线绘制，且必须以尺寸线为准，逆时针方向旋转45 °。
当尺寸线的终端采用斜线形式时，尺寸线与尺寸界线必须相互垂直如图1-14(c) 。
同一张图样中只能采用一种尺寸线终端的形式。

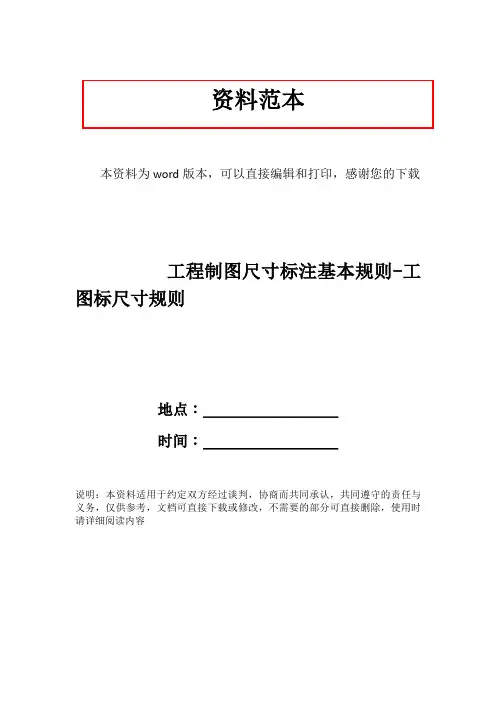

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载工程制图尺寸标注基本规则-工图标尺寸规则地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容基本规则1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2、图样中（包括技术要求和其他说明）的尺寸，一般以毫米为单位。
以毫米为单位时，不注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
3、图样中所标注的尺寸，为该图样所表示机件的最后完工尺寸，否则应另加说明。
4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
为了便于图样的绘制、使用和保管，图样均应画在规定幅面和格尺寸标注通常由以下几种基本元素构成，如图8-44所示。
5尺寸文字：表示实际测量值。
系统自动计算出测量值，并附加公差、前缀和后缀等。
用户可自定义文字或编辑文字。
6尺寸线：表示标注的范围。
尺寸线两端的起止符表示尺寸的起点和终点。
尺寸线平行所注线段，两端指到尺寸界线上。
如图8-44(a)所示。
7起止符：表示测量的起始和结束位置。
系统提供多种符号供选用，用户可以创建自定义起止符。
如图8-44(a)所示。
8尺寸界线：从被标注的对象延伸到尺寸线。
起点自注点偏移一个距标注尺寸的三要素1. 尺寸界线——用来限定所注尺寸的范围。
用细实线绘制。
一般由轮廓线、轴线、对称线引出作尺寸界线，也可直接用以上线型为尺寸界线。
超出尺寸线终端2-3mm。
2. 尺寸线（含有箭头）——用细实线绘制。
要与所注线段平行。
3. 尺寸数字标注尺寸的符号直径用“Ф”表示，球用“SФ”、“SR”表示。
半径用“R”表示，方形结构用“□”表示，参考尺寸其数字加注“（）”1、标注线性尺寸时：水平方向数字字头朝上；垂直方向数字字头朝左。
基本规则1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2、图样中（包括技术要求和其他说明）的尺寸，一般以毫米为单位。
以毫米为单位时，不注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
3、图样中所标注的尺寸，为该图样所表示机件的最后完工尺寸，否则应另加说明。
4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
为了便于图样的绘制、使用和保管，图样均应画在规定幅面和格尺寸标注通常由以下几种基本元素构成，如图8-44所示。
5尺寸文字：表示实际测量值。
系统自动计算出测量值，并附加公差、前缀和后缀等。
用户可自定义文字或编辑文字。
6尺寸线：表示标注的范围。
尺寸线两端的起止符表示尺寸的起点和终点。
尺寸线平行所注线段，两端指到尺寸界线上。
如图8-44(a)所示。
7起止符：表示测量的起始和结束位置。
系统提供多种符号供选用，用户可以创建自定义起止符。
如图8-44(a)所示。
8尺寸界线：从被标注的对象延伸到尺寸线。
起点自注点偏移一个距标注尺寸的三要素1. 尺寸界线——用来限定所注尺寸的范围。
用细实线绘制。
一般由轮廓线、轴线、对称线引出作尺寸界线，也可直接用以上线型为尺寸界线。
超出尺寸线终端2-3mm。
2. 尺寸线（含有箭头）——用细实线绘制。
要与所注线段平行。
3. 尺寸数字标注尺寸的符号直径用“Ф”表示，球用“SФ”、“SR”表示。
半径用“R”表示，方形结构用“□”表示，参考尺寸其数字加注“（）”1、标注线性尺寸时：水平方向数字字头朝上；垂直方向数字字头朝左。
2、标注角度尺寸时：数字一律水平书写，注在尺寸线的中断处、外侧或引出，尺寸线是圆弧线。
实际上根本不是这样的，数字不必水平书写。
3、标注圆和圆弧时：圆在数字前加“Ф”圆弧在数字前加“R”球面在数字前加“SФ”或“SR”标注圆和圆弧时，尺寸线应通过圆心。
尺寸数字不能被任何图线穿过；大尺寸在外，小尺寸在内。
