接触网的供电及其供电示意图一、接触网的供电方式接触网是架设在铁路线上空向电力机车提供电能的特殊形式的输电线路。
电能由地方电力网输送到铁路牵引变电所后，经主变压器降压达到电力机车正常使用所需电压等级，再由馈电线将电能送至接触网。
电力机车靠从接触网上获取电能以提供牵引动力，保证列车运行。
目前，我国电气化铁道干线上牵引变电所牵引侧母线上的额定电压为27．5kV(自耦变压器供电方式为2×27．5kV)，接触网的额定电压为25kV ，最高电压为29kV 。
在供电距离较长时，电能在输电线路和接触网中产生电能损耗，使接触网末端电压降低。
但接触网末端电压不应低于电力机车的最低工作电压20kV ，系统在非正常运行情况(检修或事故)下，机车受电弓上的电压不得低于19kV ，所以两牵引变电所之间的距离一般为40～60km ，具体间距需经供电计算确定。
电压从牵引变电所经馈电线送至接触网，流过电力机车，再经轨道回路和回流线，流回牵引变电所。
应该指出：由于轨道和大地间是不绝缘的，在电力机车的电流流到轨道以后，并非全部电流都沿着轨道流回牵引变电所。
实际上有部分电流进入大地，并在地中流回牵引变电所。
这种由大地中流经的电流称地中电流(又称泄漏电流或杂散电流)。
牵引变电所向接触网正常供电的方式有两种：单边供电和双边供电。
如图1—3—1所示。
1.单边供电两个牵引变电所之间将接触网分成两个供电分区(又称供电臂)，正常情况图1-3-1 电气化铁道供电系统1—发电厂；2—区域变电所；3—输电线；4—分区亭；5—牵引变电所6—接触线；7—轨道回路；8—回流线；9—电力机车；10供电线nt h两相邻供电臂之间的接触网在电气上是绝缘的，每个供电分区只从一端牵引变电所获得电能的供电方式称为单边供电。
单边供电时，相邻供电臂电气上独立，运行灵活；接触网发生故障时，只影响到本供电分区，故障范围小；牵引变电所馈线保护装置较简单。
这是中国电气化铁道采用的主要形式，乐昌供电车间也在用这种供电方式。

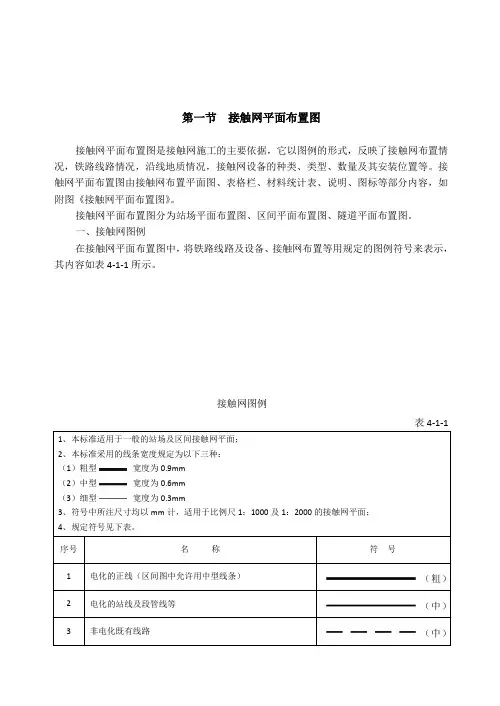

接触网图纸说明(总6页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除第一节接触网平面布置图接触网平面布置图是接触网施工的主要依据，它以图例的形式，反映了接触网布置情况，铁路线路情况，沿线地质情况，接触网设备的种类、类型、数量及其安装位置等。
接触网平面布置图由接触网布置平面图、表格栏、材料统计表、说明、图标等部分内容，如附图《接触网平面布置图》。
接触网平面布置图分为站场平面布置图、区间平面布置图、隧道平面布置图。
一、接触网图例在接触网平面布置图中，将铁路线路及设备、接触网布置等用规定的图例符号来表示，其内容如表4-1-1所示。
接触网图例表4-1-11、本标准适用于一般的站场及区间接触网平面；2、本标准采用的线条宽度规定为以下三种：（1）粗型宽度为0.9mm（2）中型宽度为0.6mm（3）细型宽度为0.3mm3、符号中所注尺寸均以mm计，适用于比例尺1：1000及1：2000的接触网平面；4、规定符号见下表。
序号名称符号1电化的正线（区间图中允许用中型线条）2电化的站线及段管线等23非电化既有线路序号名称4预留线路5接触悬挂非工作支，供电线及分区亭引出线6加强线7回流线8正馈线（AF线）9保护线（PW线）10架空地线（GW线）11接触线硬锚，供电线及分区亭引出线下锚12承力索硬锚13接触线补偿下锚14承力索补偿下锚15链形悬挂硬锚16半补偿链形悬挂下锚17全补偿链形悬挂下锚18加强线下锚19回流线下锚20正馈线（AF线）下锚21保护线（PW线）下锚22架空地线（GW线）下锚23区间曲线及头尾：R—曲线半径(m) L—曲线全长(m) l—缓和曲线长(m)符号3序号名称符号24站场曲线及头尾：R—曲线半径(m) L—曲线全长(m) l—缓和曲线长(m)25拉出值300mm，书写位置即为拉出方向；也可不注“300”，用半箭头表示，箭头指向即为拉出方向26拉出值150mm（除“300”允许用半箭头表示，其余均应写出数值），书写位置即为拉出方向27区间单线腕臂钢筋混凝土柱28区间单线腕臂钢柱29站场单线腕臂钢筋混凝土柱30站场单线腕臂钢柱31站场单线定位钢筋混凝土柱32站场双线腕臂钢柱33站场钢筋混凝土柱软横跨34站场钢柱软横跨35站场钢柱硬横跨36非绝缘锚段关节37绝缘锚段关节38半补偿链形悬挂中心锚结、简单悬挂中心锚结39区间全补偿链形悬挂中心锚结40站场全补偿链形悬挂中心锚结（虚线为锚结绳）41分段绝缘子串42分段绝缘器4序号名称符号43分相绝缘器44股道间电连接45常分隔离开关46常合隔离开关47常分的带接地闸刀的隔离开关48常合的带接地闸刀的隔离开关49管形避雷器50区间隧道51站场隧道52隧道内非绝缘关节（全补偿链形悬挂下锚）53隧道内绝缘关节（全补偿链形悬挂下锚）54上承式桥梁及设计电化线路在上面的立交桥、拱桥等55下承式栓焊桥梁56小桥、涵洞57设计电化线路在下面的立交桥58架空水槽、水管5序号名称符号59天桥60地道61渗沟62雨棚63仓库64站房65路肩挡墙66托盘式路基墙67有限界门的平交道68区间长（短）链标记69回流线跨越接触悬挂70吸上线位置71吸流变压器72水鹤73进站高柱色灯信号机74通过高柱色灯信号机75区间公里标76机车检查坑77接触网起测点78接触网工区6序号名称符号79区间横向电连接80扼流变压器81AT区段双极隔离开关82AT区段区间AF、PW线在钢柱悬挂83AT区段站场AF、PW线在钢筋混凝土柱悬挂84AT区段区间AF、PW线在钢筋混凝土柱悬挂85架空线在站场钢筋混凝土柱悬挂86AT区段AF、PW线在钢筋混凝土支柱下锚AF1—：AF1表示馈线第一锚段；表示锚段长度PW1—：PW1表示保护线第一锚段；表示锚段长度87接触悬挂锚段下锚4：表示锚段号：表示锚段长度（m）88道岔编号及型号38589跨距长度（m）65 90土壤安息角 30°91土壤承压力（MPa）200 92火花间隙93放电器794接地极8。
接触网的供电及其供电示意图一、接触网的供电方式接触网是架设在铁路线上空向电力机车提供电能的特殊形式的输电线路。
电能由地方电力网输送到铁路牵引变电所后,经主变压器降压达到电力机车正常使用所需电压等级，再由馈电线将电能送至接触网。
电力机车靠从接触网上获取电能以提供牵引动力,保证列车运行。
目前,我国电气化铁道干线上牵引变电所牵引侧母线上的额定电压为27．5kV（自耦变压器供电方式为2×27．5kV），接触网的额定电压为25kV，最高电压为29kV。
在供电距离较长时，电能在输电线路和接触网中产生电能损耗，使接触网末端电压降低.但接触网末端电压不应低于电力机车的最低工作电压20kV，系统在非正常运行情况（检修或事故）下，机车受电弓上的电压不得低于19kV，所以两牵引变电所之间的距离一般为40～60km,具体间距需经供电计算确定.电压从牵引变电所经馈电线送至接触网,流过电力机车,再经轨道回路和回流线，流回牵引变电所。
应该指出:由于轨道和大地间是不绝缘的，在电力机车的电流流到轨道以后，并非全部电流都沿着轨道流回牵引变电所。
实际上有部分电流进入大地,并在地中流回牵引变电所.这种由大地中流经的电流称地中电流（又称泄漏电流或杂散电流）。
牵引变电所向接触网正常供电的方式有两种：单边供电和双边供电。
如图1—3—1所示。
图1-3-1 电气化铁道供电系统1—发电厂；2—区域变电所；3—输电线；4—分区亭；5—牵引变电所6—接触线；7—轨道回路；8—回流线；9—电力机车；10供电线1.单边供电两个牵引变电所之间将接触网分成两个供电分区(又称供电臂），正常情况两相邻供电臂之间的接触网在电气上是绝缘的，每个供电分区只从一端牵引变电所获得电能的供电方式称为单边供电.单边供电时，相邻供电臂电气上独立，运行灵活；接触网发生故障时，只影响到本供电分区，故障范围小；牵引变电所馈线保护装置较简单。
这是中国电气化铁道采用的主要形式，乐昌供电车间也在用这种供电方式.2。
