浙江高中物理学考复习讲义-静电场(学生版)

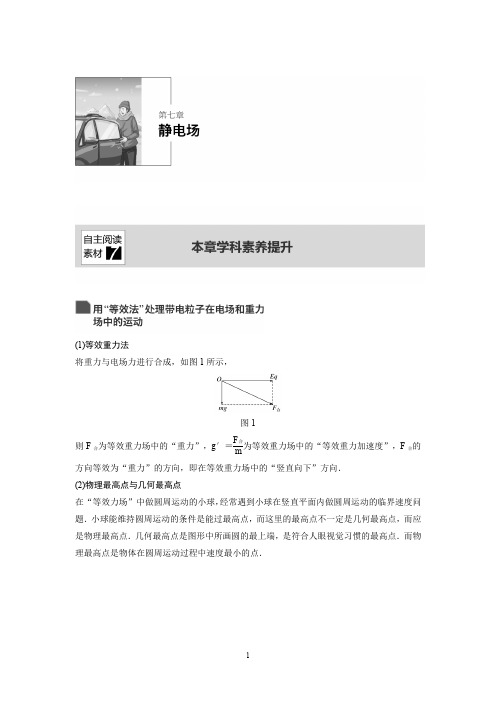

(1)等效重力法
将重力与电场力进行合成，如图1所示，
图1
则F 合为等效重力场中的“重力”，g ′＝F 合m
为等效重力场中的“等效重力加速度”，F 合的方向等效为“重力”的方向，即在等效重力场中的“竖直向下”方向．
(2)物理最高点与几何最高点
在“等效力场”中做圆周运动的小球，经常遇到小球在竖直平面内做圆周运动的临界速度问题．小球能维持圆周运动的条件是能过最高点，而这里的最高点不一定是几何最高点，而应是物理最高点．几何最高点是图形中所画圆的最上端，是符合人眼视觉习惯的最高点．而物理最高点是物体在圆周运动过程中速度最小的点．
例1 如图2所示的装置是在竖直平面内放置的光滑绝缘轨道，处于水平向右的匀强电场中，带负电荷的小球从高为h 的A 处由静止开始下滑，沿轨道ABC 运动并进入圆环内做圆
周运动．已知小球所受电场力是其重力的34
，圆环半径为R ，斜面倾角为θ＝60°，s BC ＝2R .若使小球在圆环内能做完整的圆周运动，h 至少为多少？(sin 37°＝0.6，cos 37°＝0.8)
图2
例2如图3所示，半径为r的绝缘光滑圆环固定在竖直平面内，环上套有一质量为m、带电荷量为＋q的珠子，现在圆环平面内加一个匀强电场，使珠子由最高点A从静止开始释放(AC、BD为圆环的两条互相垂直的直径)，要使珠子沿圆环依次经过B、C刚好能运动到D.(重力加速度为g)
图3
(1)求所加电场的场强最小值及所对应的场强的方向；
(2)当所加电场的场强为最小值时，求珠子由A到达D的过程中速度最大时对环的作用力大小；
(3)在(1)问电场中，要使珠子能完成完整的圆周运动，在A点至少应使它具有多大的初动能？。

静电场“点线面迹”模型1.高考静电场命题热点：某点的电场强度、电势、电荷在某点具有的电势能，电场线、等势线、等势面、运动轨迹，受力分析，静电力做功问题。

2.常见模型：孤立点电荷电场、等量异种同种电荷电场、等量同种同种电荷电场、非等量两个电荷、多个电荷电场，匀强电场、辐射性电场。

【模型一】孤立点电荷的电场模型(1)正(负)点电荷的电场线呈空间球对称分布指向外(内)部。

(2)离点电荷越近电场线越密(场强越大)。

(3)以点电荷为球心作一球面，则电场线处处与球面垂直，在此球面上场强大小相等，但方向不同。

(4)点电荷的电场强度：真空中点电荷形成的电场中某点的电场强度：E =kQr2.(5)等势面是球面【模型二】等量同种和异种点电荷的电场模型比较项目等量异种点电荷等量同种点电荷电场线分布图连线中点O 处的场强连线上O 点场强最小，指向负电荷一方为零连线上的场强大小(从左到右)沿连线先变小，再变大沿连线先变小，再变大沿中垂线由O 点向外场强大小O 点最大，向外逐渐减小O 点最小，向外先变大后变小关于O 点对称的A 与A ′、B 与B ′的场强等大同向等大反向等势面等量异种等量同种中垂线是等势面且电势为零，关于中垂线左右对称的点电势绝对值相等，关于连线对称的点电势相等。

中点电势在中垂线上最大，连线中间最小；关于中垂线、连线对称的点电势相等。

【模型三】匀强电场中电势差与电场强度的关系--电势均匀分布模型1.公式E =Ud的三点注意(1)只适用于匀强电场．(2)d 为某两点沿电场强度方向上的距离，或两点所在等势面之间的距离．(3)电场强度的方向是电势降低最快的方向．2.纵向拓展推论1　匀强电场中的任一线段AB 的中点C 的电势，φC =φA +φB2，如图甲所示．推论2　匀强电场中若两线段AB ∥CD ，且AB =CD ，则U AB =U CD (或φA -φB =φC -φD )，如图乙所示．3.横向拓展公式E =Ud只能适用于匀强电场的定量计算，但在非匀强电场中，可以用该式进行定性判断．【模型四】电场线、等势线(面)及带电粒子的运动轨迹模型1.根据运动轨迹判断粒子的受力及运动情况①确定受力方向的依据a．曲线运动的受力特征：带电粒子受力总指向曲线的凹侧；b．电场力方向与场强方向的关系：正电荷的受力方向与场强方向相同，负电荷则相反；c．场强方向与电场线或等势面的关系：电场线的切线方向或等势面的法线方向为电场强度的方向。

高二物理上册——静电场【一、库仑定律、电场强度：】1、电荷、电荷守恒⑴ 自然界中只存在两种电荷：正电荷、负电荷．使物体带电的方法有摩擦起电、接触起电、感应起电． ⑵ 静电感应：当一个带电体靠近导体时，由于电荷间的相互吸引或排斥，使导体靠近带电体的一端带 异号电荷，远离带电体的一端带同号电荷．⑶ 电荷守恒：电荷即不会创生，也不会消失，它只能从一个物体转移到另一个物体，或从物体的一部 分转移到另一部分；在转移过程中，电荷总量保持不变．（一个与外界没有电荷交换的系统，电荷的 代数和保持不变）⑷ 元电荷：指一个电子或质子所带的电荷量，用ｅ表示．ｅ＝1.6×10-19C2、库仑定律⑴ 真空中两个点电荷之间相互作用的电场力，跟它们电荷量的乘积成正比，跟它们的距离的二次方成反比， 作用力的方向在它们的连线上．即：221rq kq F =其中k 为静电力常量， k =9.0×10 9 N m 2/c 2⑵ 成立条件：① 真空中（空气中也近似成立）， ② 点电荷，即带电体的形状和大小对相互作用力的影响 可以忽略不计．（对带电均匀的球， r 为球心间的距离）． 3、电场强度⑴ 电场：带电体的周围存在着的一种特殊物质，它的基本性质是对放入其中的电荷有力的作用， 这种力叫电场力．电荷间的相互作用就是通过电场发生作用的．电场还具有能的性质． ⑵ 电场强度E ：反映电场强弱和方向的物理量，是矢量．① 定义：放入电场中某点的试探电荷所受的电场力F 跟它的电荷量ｑ的比值，叫该点的电场强度． 即：FE q=V/ｍ，Ｎ/Ｃ② 场强的方向：规定正电荷在电场中某点的受力方向为该点的场强方向．（说明：电场中某点的场强与放入场中的试探电荷无关，而是由该点的位置和场源电何来决定．） ⑶ 点电荷的电场强度：E ＝2Qkr ，其中Q 为场源电荷，E 为场中距Q 为r 的某点处的场强大小．对于求 均匀带电的球体或球壳外某点的场强时，r 为该点到球心的距离．⑷ 电场强度的叠加：当存在多个场源电荷时，电场中某点的场强为各个点电荷单独在该点产生的电场强度 的矢量和．⑸ 电场线：为形象描述电场而引入的假想曲线．① 电场线从正电荷或无限远出发，终止于无限远或负电荷．② 电场线不相交，也不相切，更不能认为电场就是电荷在电场中的运动轨迹． ③ 同一幅图中，场强大的地方电场线较密，场强小的地方电场线较疏．⑹ 匀强电场：电场中各点场强大小处处相等，方向相同，匀强电场的电场线是一些平行的等间距的平行线．【典型例题解析：】一、电荷守恒、库仑定律的理解1、两个完全相同的金属球接触后，所带正、负电荷先＂中和＂然后＂平均分配＂于两球．分配前后正、 负电荷之和不变．2、当求两个导体．．球间的库仑力时，要考虑电荷的重新分布，例：当两球都带正电时，电荷相互非斥而使 电荷主要分布于两球的外侧,此时r 将大于两球球心间的距离．3、库仑定律是长程力，当r →0时，带电体不能看成质点，库仑定律不再适用．4、微观粒子间的库仑力远大于它们之间的万有引力，当计算微观粒子间的相互作用时可忽略粒子间的万有引力5、计算库仑力时，先将电荷量的绝对值代入进行计算，然后根据电性来判断力的方向．【例1】 两个半径相同的金属小球，带电量之比为1∶7，相距为r (可视为点电荷)，两者相互接触后再放回原来 的位置上，则相互作用力可能为原来的 ( ) A.47 B. 37 C. 97 D. 1671、如图6－1－1，A 、B 是两个完全相同的带电金属球，它们所带的电荷量分别为+3Q 和+5Q ，放在光滑绝缘的水 平面上.．若使金属球A 、B 分别由M 、N 两点以相等的动能相向运动，经时间0t 两球刚好发生接触，然后两球 又分别向相反方向运动．设A 、B 返回M 、N 两点所经历的时间分别为1t 、2t .A ．21t t >B ．21t t <C ．021t t t <=D ．021t t t >=二、与电场力相关的力学综合的问题电场力可以和其它力平衡，也可以和其它力一起产生加速度，因此这类问题实质上仍是力学问题，仍是按力学问题的基本思路来解题，只不过多了一个电场力而已，特别是带电体之间的库仑力由于是一对相互作用力，因而考虑孤立带电体之间相互作用的过程时，一般可考虑用动量守恒；动能与电势能之和守恒来处理． 【例2】 如图6－1－2，在真空中同一条直线上的A 、B 两点固定有电荷量分别为+4Q 和-Q 的点电荷． ① 将另一个点电荷放在该直线上的哪个位置，可以使它在电场力作用下保持静止？ ② 若要求这三个点电荷都只在电场力作用下保持静止，那么引入的这个点电荷应是正电荷还是负电荷？电荷量是多大？【例3】如图6－1－3，在光滑绝缘水平面上有三个质量都是m 的相同小球，彼此间的距离都是l ， A 、B 电荷量都是+q ．给C 一个外力F ，使三个小球保持相对静止共同加速运动． 求：C 球的带电性和电荷量；外力F 的大小．2、两根绝缘细线分别系住a 、b 两个带电小球，并悬挂在O 点，当两个小球静止时， 它们处在同一水平面上，此时βα<，如图所示6－1－5，现将两细线同时剪断， 在某一时刻（ ）A ．两球仍处在同一水平面上B ．a 球水平位移大于b 球水平位移C ．a 球速度小于b 球速度D ．a 球速度大于b 球速度 三、电场与电场线场强是矢量，叠加遵循平行四边形定则，场强的叠加是高考的热点，是本节的重点，需要重点突破． 电场线是认识和研究电场问题的有利工具，必须掌握典型电场的电场线的分布，知道电场线的切线方向与场强方向一致，其疏密可反映场强大小．清除对电场线的一些错误认识． 【例4】等量异种点电荷的连线和中垂线如图6－1－6示，现将一个带负电的 检验电荷先从图中的a 点沿直线移动到b 点，再从b 点沿直线移动到c）A ．所受电场力的方向不变B ．所受电场力的大小恒定C ．b 点场强为0，电荷在b 点受力也为0D ．在平面内与c 点场强相同的点总共有四处 3、如图6－1－8，M 、N 为两个等量同种电荷，在其连线的中垂线上的P 点（离O 点很近）放一静止的点电荷q (负电荷)，不计重力，下列说法中正确的是（ ）A ．点电荷在从P 到O 的过程中，加速度越来越大，速度也越来越大B ．点电荷在从P 到O 的过程中，加速度越来越小，速度越来越大C ．点电荷运动到O 点时加速度为零，速度达最大值图6－１－2 图6－5－ 1图6－1－3 图6－5－ 1图6－1－5 图6－5－ 1 图6－1－ 6图6－1－８ 图6－5－1D ．点电荷越过O 点后，速度越来越小，加速度越来越大，直到粒子速度为零 四、如何运用场强的三个表达式分析问题1、定义式F E q=：适用一切电场，E 与试探电荷q 的电荷量及所受电场力F 无关，与试探电荷是否存在无关．2、决定式2Q E k r=：只适应于真空中的点电荷，E 由场源电荷Q 及研究点到场源电荷的距离r 有关．3、关系式：U E d=；只适应于匀强电场，d 是指场中两点沿电场线方向上的距离．【例5】如图示6－1－10，带电小球A 、B 的电荷分别为Q A 、Q B ，OA=OB ，都用长L 的丝线悬 挂在O 点．静止时A 、B 相距为d ．为使平衡时AB 间距离减为d /2，可采用以下哪些方法 A ．将小球B 的质量都增加到原来的2倍 B ．将小球B 的质量增加到原来的8倍 C ．将小球B 的电荷量都减小到原来的一半D ．将小球A 、B 的电荷量都减小到原来的一半，同时将小球B 的质量增加到原来的2倍4、使带电的金属球靠近不带电的验电器，验电器的箔片开.下列各图表示验电器上感应电荷的分布情况， 正确的是（ ）5、如图6－1－12，带箭头的线段表示某一电场中的电场线的分布情况．一带电粒子从A 运动到B ，在电场中运A ．若粒子是从A 运动到B ，则粒子带正电；若粒子是从B 运动到A ，则粒子带负电 B ．不论粒子是从A 运动到B ，还是从B 运动到A ，粒子必带负电C ．若粒子是从A 运动到B ，则其加速度变大D ．若粒子是从B 运动到A ，则其速度减小6、如图6－1－13，一电子在某一外力作用下沿等量异种电荷的中垂线由A →O →B匀速飞过，电子重力不计，则电子所受电场力的大小和方向变化情况是A ．先变大后变小，方向水平向左B ．先变大后变小，方向水平向右C ．先变小后变大，方向水平向左D ．先变小后变大，方向水平向右【学生课后练习题：】1、带负电的粒子在某电场中仅受电场力作用，能分别完成以下两种运动：① 在电场线上运动，A B C D图6－1－10图6－1－12②A. 一个带正电的点电荷形成B. 一个带负电的点电荷形成C. 两个分立的带等量负电的点电荷形成D. 两块平行、带等量异号电荷的无限大平板形成 2、在同一电场中的A 、B 、C 三点分别引入检验电荷时，测得的检验电荷的电荷量和它所受电场力的函数图象 如图6－1－14，则此三点的场强大小E A 、E B 、E C 的关系是 （ ） A ．E A ＞E B ＞E C B ．E B ＞E A ＞E C C ．E C ＞E A ＞E B D ．E A ＞E C ＞E B3、如图6－1－15，三个完全相同的金属小球a 、b 、c 位于等边三角形的三个顶点上．a 和c 带正电，b 带负电．a 所带电荷量的大小比b 的小．已知c 受到a 和b 的静电力的合力可用图中四条有向线段中的一条来表示，它应是（ B ）A. 1FB. 2FC. 3FD. 4F4、A 、B 是某＂点电荷＂产生的电场中的一条电场线，若在某点释放一初速为零的电子，电子仅受电场力作用， 并沿电场线从A 运动到B ，其速度随时间变化的规律如图6－1－16.则（ ）A ．电场力B A F F < B ．电场强度B A E E =C ．该点电荷可能带负电D ．该点电荷一定在B 点的右侧 5、如图6－1－17， A 、B 为两个带异种电荷的质点，且AB 电量之比这１：３，在A 附近有一带电质点P ，只受 电场力作用下从静止开始沿AB 连线向右运动，则它的加速度大小 ( ) A ．不断增大 B ．不断减小 C ．先减小后增大 D ．先增大后减小6、如图6－1－18在匀强电场中，有一质量为m ，电量为q 的小球从A 点由静止释放，运动轨迹为一直线，该直 线与竖直方向的夹角为θ，那么匀强电场的场强大小具有 ( ) A ．唯一值，q m g θtan B ．最大值，qm g θtanC ．最小值，qm g θsin D ．最大值，q m g7、用两根等长的细线各悬一个小球，并挂于同一点，已知两球质量相等，当它们 带上同种电荷时，相距L 而平衡，如图6－1－19．若使它们的带电量都减少一图6－1－15图6－1－17图6－1－18图6－1－14图6－1－16A ．大于L /2B ．等于L /2C ．小于L /2D ．等于L8、两个正点电荷Q 1＝Q 和Q 2＝4Q 分别置于固定在光滑绝缘水平面上的A 、B 两点，A 、B 两点相距L ， 且A 、B 两点正好位于水平放置的光滑绝缘半圆细管两个端点的出口处，如图6－1－20． ⑴ 现将另一正点电荷置于A 、B 连线上靠近A 处静止释放，求它在AB 连线上运动过程中达到最大 速度时的位置离A 点的距离．⑵ 若把该点电荷放于绝缘管内靠近A 点处由静止释放，已知它在管内运动过程中速度为最大时的 位置在P 处．试求出图中PA 和AB 连线的夹角θ．【二、电场能的性质：】1、电势能、电势、电势差、等势面的概念⑴ 电势能：与重力势能一样，电荷在电场中也具有势能，这种势能叫电势能，规定零势点后，电荷在某点的 电势能，等于把它从该点移到零势能位置时静电力所做的功．不同的电荷在同一点所具有的电势能不一样： p E =q ϕ．电势φ：电荷在电场中某一点的电势能与它的电荷量的比值叫该点的电势．电势φ的大小与试探电荷大 小无关． 定义式：ϕ=P E qV ＝１J/C意义：电场中某一点的电势在数值等于单位电荷在那一点所具有的电势能．相对性：某点的电势与零电势点的选取有关．通常取无限远或大地的电势为零．图6－1－19Q 2Q 1PA BO θ图6－1－20 图6－5－1标量性：电势只有大小，没有方向，但有正、负之分，这里正负只表示比零电势高还是低．电场线也可 判定电势高低：沿着电场线方向，电势越来越低．等势面：即电势相等的点构成的面．电场线与等势面垂直．并由电势 高 的等势面指向电势 低 的等势 面．沿等势面移动电荷，电场力不做功．电势差U ：电场中两间电势之差，也叫电压．AB U =A B ϕϕ-，ABU =BA U -．2、电场力做功① 静电力做功的特点：在电场中确定的两点间移动电荷时，它的电势能的变化量是确定的，移动电荷时电场 力做的功也是确定的，和重力做功一样，与路径无关（只与这两点间电势差有关）．② 电场力做功与电势能改变的关系：静电力做正功，电势能减小，电势能转化为其它形式的能量；静电力做 负功，电势能增加，其它形式的能转化为电势能．静电力做的功等于电势能的减少量： AB W =PA PB E E -＝()A B q ϕϕ-＝A B qU 或A B A B W U q=3、匀强电场中电势差与电场强度的关系匀强电场中两点间的电势差等于电场强度与这两点沿电场方向的距离．．．．．．．．的乘积．AB U Ed = 或 A B U E d=注意： ① 上式只适用于匀强电场． ② d 是沿场方向上的距离．【典型例题解析：】一、静电力做功及电势差、电势能的计算方法: 静电力做功与路径无关，只与初末位置有关．计算方法：⑴ 用功的定义式W =FS cos θ来计算（F 为恒力，仅适用于匀强电场中）．⑵ 用“静电力做的功等于电势能的减少量”来计算，即AB W =PA PB E E -＝q(φA －φB )＝A B qU 适用于任何电场．但A B W 、A B U 均有正负，要带符号进行运算． ⑶ 用由动能定理计算．【例1】 将一正电荷q ＝1×10-5C 从无穷远处移向电场中Ｍ点，电场力做功为6.0×10-5J ，若将一个等量的负电荷从电场中N 点移向无穷远处，电场力做功为7.0×10-5J ，则 ⑴ M 、N 两点的电势φm 、φn 之间关系正确的是（ ）A ．φm ＜φn ＜0B ．φn ＜φm ＜0C ．φn ＜φm ＜0D ．φm ＞φn ＞0⑵ NM 两点间电势差为．⑶ 正电荷在M 点的电势能为．负电荷在M 点的电势能．1、如图所示，匀强电场的方向水平向右．一个质量为m ，电荷量为+q 的小球， 以初速度v 0从a 点竖直向上射入电场中，小球通过电场中的b 点时速度为 2v 0，方向恰好水平向右．由此可以判定 ⑴ a 、b 两点间的电势差是 ( ) A.22o mv qB.23o m v qC.232o m v qD.22o m v q⑵ 从a 到b，该电荷的电势能是增加了还是减少了 ；改变了多少．⑶ 该匀强电场的电场强度E 等于 ．⑷ 粒子沿场强方向前进的距离为 ． 竖直上升高度为 ．二、电场中电势、电势能高低的判定 1、根据场源电荷判断（取无穷远为0势点）离场源正电荷越近：电势越高（电势大于0），正检验电荷的电势能q φ越大，负检验电荷的电势能q φ越小． 离场源负电荷越近：电势越低（电势小于0），正检验电荷的电势能q φ越小，负检验电荷的电势能q φ越大． 2、根据电场线判断电势、电场力做功判断电势能顺着电场线的方向，电势一定依次降低，与放入场中的检验电荷的正、负无关．而电势能q φ则与q 有关． 电场力对（正、负）电荷做正功，该电荷的电势能一定减少，由φP E q=知当q 为正时，电势φ亦减小，当q 为负时，电势φ反而增加．【例2】如图6－2－2，固定在Q 点的正点电荷的电场中有M 、N 两点，已知MQ ＜NQA ．若把一正的点电荷从M 点沿直线移到N 点，则电场力对该电荷做正功，电势能减少B ．若把一正的点电荷从M 点沿直线移到N 点，则该电荷克服电场力做功，电势能增加C ．MN 两点由于没在同一条电场线上，因而无法比较其电势高低D ．若把一负的点电荷从M 点沿直线移到N 点，再从N 点沿另一路径移回到M 点，则该电荷克服电场力做的功等于电场力对该电荷所做的功，电势能不变【例3】如图6－2－3，在粗糙绝缘的水平面上固定一点电荷Q ，在M 点无初速释放一带有恒定电量的小物块， 小物块，在Q 的电场中运动到N 点静止，则从M 点运动到NA 、小物块所受电场力逐渐减小B 、小物块具有的电势能逐渐减小C 、M 点的电势一定高于N 点的电势D 小物块电势能变化量的大小一定等于克服摩擦力做的功2、a 、b 中为竖直向上的电场线上的两点，一带电粒子在a 点由静止释放，沿电场线向上运动，到b 点时恰好速度为零，下列说法正确的是 （ ）ab 2v 0v 0 E图6－2－1图6－2－3图6－2－2A ．带电粒子在a 、b 两点所受的电场力都是竖直向上的B ．a 点的电势比b 点的电势高C ．带电粒子在a 点的电势能比在b 点的电势能小D ．a 点的电场强度比b 点的电场强度大三、电场线、等势面、运动轨迹的综合问题① 电场线的切线方向为该点的场强方向，电场线的疏密表示场强的大小． ② 电场线互不相交，等势面也互不相交． ③ 电场线和等势面互相垂直．④ 电场线的方向是电势降低的方向，而且是降低最快的方向．⑤ 电场线密的地方等差等势面密，电场强度越大；等差等势面密的地方电场线也密． ⑥ 而轨迹则由力学性质来决定，即轨迹总是向合外力所指的方向弯曲． 【例4】图6－2－4中A 、B 、C 、D 是匀强电场中一正方形的四个顶点，已知A 、B 、C三点的电势分别为φA =15 V ，φB =3 V ，φC =－3 V ，由此可得D 点电势φD =____ V.试画出电场线的方向？【例5】如图6－2－6，虚线a 、b 、c 代表电场中三个等势面，相邻等势面之间的电势差相等，即U ab = U bc ，实线 为一带负电的质点仅在电场力作用下通过该区域时的运动轨迹，P 、Q 是这条轨迹上的两点，据此可知 A ．P 点电势高于Q 点电势 B ．带电质点在P 点具有的电势能比在Q 点具有的电势能大 C ．带电质点通过P 点时的动能比通过Q 点时大 D ．带电质点通过P 点时的加速度比通过Q 点时大3、如图6－2－7，在P 和Q 两处固定着等量异号的点电荷+q 和－q ，B 为其联结的中点，MN 为其中垂线，A 和C 为中垂线上的两点，E 和D 是P 、Q 连线上的两点，则（ ）A ．A 、B 、C 三点点势相等 B ．A 、B 、C 三点场强相等C ．A 、B 、C 三点中B 点场强最大D ．A 、B 、C 、D 、E 五点场强方向相同4、如图6－2－8，把电量为－5×10－9C 的电荷，从电场中的A 点移到B 点，其电势能＿＿＿（选填“增大”、“减图6－2－7图6－2－8 图6－5－ 1CADB图6-2-4图6－2－6小”或“不变”）；若A 点的电势φA ＝15V ，B 点的电势φB ＝10V ，则此过程中电场力做的功为＿＿＿＿J ． 5、带电粒子M 只在电场力作用下由P 点运动到Q 点，在此过程中克服电场力做了2.6×10－4J 的功．则( ) A ．M 在P 点的电势能一定小于在Q 点的电势能 B ．P 点的场强小于Q 点的场强C ．P 点的电势一定高于Q 点的电势D ．M 在P 点的动能一定大于它在Q 点的动能【学生课后练习题：】1、某一匀强电场的电场线如图6－2－9，把一正电荷从B 点移到A 点．关于这个过程 中电场力做功的正负及A 、B）A ．电场力做正功，B 点的电势高于A 点 B ．电场力做正功，A 点的电势高于B 点C ．电场力做负功，B 点的电势高于A 点D ．电场力做负功，A 点的电势高于B 点2、如图6－2－10，实线为电场线，虚线为等势线，且AB =BC ，电场中的A 、B 、C 三点的场强分别为E A 、E B 、E C ， 电势分别为A ϕ、B ϕ、C ϕ，AB 、BC 间的电势差分别为U AB 、U BC ，则下列关系中正确的有 A ．A ϕ＞B ϕ＞C ϕ B ．E C ＞E B ＞E A C ．U AB ＜U BC D ．U AB ＝U BC3、如图6－2－11，实线是一个电场中的电场线，虚线是一个负检验电荷在这个电场中只受电场力作用的运动轨迹， a 、b 为轨迹上的两点，以下判断正确的是： （ ） A ．电荷从a 到b 加速度减小 B ．b 处电势能大，电势较高C ．由于电场线的方向未知，故电荷所受电场力方向不知D ．电荷在b 处速度比a 处小4、空气中的负离子对人的健康极为有益．人工产生负氧离子的方法最常见的是电晕放电法，如图6－2－12， 一排针状负极和环形正极之间加上直流高压电，电压达5000V 左右，使空气发生电离，从而产生负氧离子 (O 3-)排出，使空气清新化，针状负极与环形正极间距为5mm ，且视为匀强电场，电场强度为E ，电场对负氧 离子的作用力为F ，则（ ）A 、E =103N/C ，F =1.6×10-16N B 、E =106N/C ，F =1.6×10-16N图6－2－10 图6－5－ 1图6－2－12 图6－5－ 1图6－2－9图6－2－13图6－2－14图6－2－11C 、E =103N/C ，F =1.6×10-13ND 、E =106N/C ，F =1.6×10-13N5、静电场中，带电粒子在电场力作用下从电势为φa 的a 点运动至电势为φb 的b 点．若带电粒子在a 、b 两点 的速率分别为v a 、v b ，不计重力，则带电粒子的比荷q /m ，为 ( )A ．22a b b a ϕϕ--v vB ．22b a b a ϕϕ--v v C ．222()a b b a ϕϕ--v v D ．222()b a b aϕϕ--v v 6、图6－2－13中虚线所示为静电场中的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面 3的电势为0．一带正电的点电荷在静电力的作用下运动，经过a 、b 点时的动能分别为26eV 和5eV ． 当这一点电荷运动到某一位置，其电势能变为－8eV ）A 、8eVB 、13eVC 、20eVD 、34eV7、如图6－2－14，在y 轴上关于ｏ点对称的A 、B 两点有等量同种点电荷+Q ，在x 轴上C 点有点电荷-Q 且CO =OD ，∠ADO =60A. O 点电场强度为零B. D 点电场强度为零C. 若将点电荷+q 从O 移向C ，电势能增大D. 若将点电荷-q 从O 移向C ，电势能增大8、如图6－2－15，处于同一条竖直线上的两个点电荷A 、B 带等量同种电荷，电荷量为Q ；G 、H 是它们连线的 垂直平分线．另有一个带电小球C ，质量为m 、电荷量为＋q （可视为点电荷），被长为l 的绝缘轻细线悬挂于 O 点，现在把小球C 拉起到M 点，使细线水平且与A 、B 处于同一竖直面内，由静止开始释放，小球C 向下运 动到GH 线上的N 点时刚好速度为零，此时细线与竖直方向上的夹角θ＝30º．试求： ⑴ 在A 、B 所形成的电场中，MN 两点间的电势差，并指出M 、N 哪一点的电势高．⑵ 若N 点与A 、B 两个点电荷所在位置正好形成一个边长为x 的正三角形，则小球运动到N 点瞬间， 轻细线对小球的拉力F T （静电力常量为k ）．【三、电容器 静电现象的应用：】1、电容器：⑴ 任何两个彼此绝缘而又相距很近的导体都可以构成电容器．⑵ 把电容器的两个极板分别与电池的两极相连，两个极板就会带上等量异种电荷．这一过程叫电容器的充电． 其中任意一块板所带的电荷量的绝对值叫做电容器的带电量；用导线把电容器的两板接通，两板上的电荷C AMO θ BNGH 图6－2－15将发生中和，电容器不再带电，这一过程叫做放电．2、电容：⑴ 电容器所带的电量Q 跟两极板间的电势差U 的比值，叫做电容器的电容，用符号C 表示． ⑵ 定义式：C =QU,若极板上的电量增加ΔQ 时板间电压增加ΔU ,则C =Q U V V ．⑶ 单位：法拉，符号：F ，与其它单位的换算关系为：１F ＝106F m ＝1012pF⑷ 意义：电容是描述电容器储存电荷本领大小的物理量，在数值上等于把电容器两极板间的电势差增加 １V 所增加的电量．3、平行板电容器：⑴ 一般说来，构成电容器的两个导体的正对面积S 越大 ，距离d 越小，这个电容器的电容 就越大；两个导体间电介质的性质也会影响电容器的电容．⑵ 表达式：板间为真空时：C =4skd p ，插入介质后电容变大r e 倍：C =4r s kde p ，k 为静电力常数， r e 称为相对（真空）介电常数． 说明：QC U=是电容的定义式，它在任何情况下都成立，式中C 与Q 、U 无关，而由电容器自身结构决定． 而4r s C kde p =是电容的决定式，它只适用于平行板电容器，它反映了电容与其自身结构S 、ｄ、r e 的关系．4、静电平衡状态下的导体：⑴ 处于静电平衡下的导体，内部合场强处处为零．⑵ 处于静电平衡下的导体，表面附近任何一点的场强方向与该点的表面垂直． ⑶ 处于静电平衡下的导体是个等势体，它的表面是个等势面． ⑷ 静电平衡时导体内部没有电荷，电荷只分布于导体的外表面．导体表面，越尖的位置，电荷密度越大，凹陷部分几乎没有电荷．5、尖端放电：导体尖端的电荷密度很大，附近电场很强，能使周围气体分子电离，与尖端电荷电性相反的离子 在电场作用下奔向尖端，与尖端电荷中和，这相当于使导体尖端失去电荷，这一现象叫尖端放电．如高压线 周围的“光晕”就是一种尖端放电现象，避雷针做成蒲公花形状，高压设备应尽量光滑分别是生活中利用、 防止尖端放电．6、静电屏蔽：处于电场中的空腔导体或金属网罩，其空腔部分的合场强处处为零，即能把外电场遮住，使内部 不受外电场的影响，这就是静电屏蔽．如电学仪器的外壳常采用金属、三条高压线的上方还有两导线与地相 连等都是静电屏蔽在生活中的应用．【典型例题解析：】一、处理平行板电容器相关量的变化分析进行讨论的依据主要有三个：⑴ 平行板电容器的电容4r s C kde p =∝r s de ，⑵ 平行板电容器内部是匀强电场E =Ud； ⑶ 电容器所带电量Q =CU 或Q C U =V g V 【例1】如图6－3－1的电路中，电容器的两极板始终和电源相连，若将两极板间 的距离增大，电路中将出现的情况是（A. 有电流流动，方向从a 顺时针流向bB. 有电流流动，方向从b 逆时针流向aC. 无电流流动D. 无法判断1、平行板电容器保持与直流电源两极连接，充电完毕后，两极板间的电压是U ，充电荷量为Q ，两极板间场强为E ，电容为C ,如果电容器充电完毕后与电源断开.将两板间距离减小，引起变化情况是A ．Q 变大B ．C 变大C ．E 不变D ．U 变小二、带电粒子在平行板电容器内部运动和平衡的分析：【例2】平行板电容器两板间有匀强电场，其中有一个带电液滴处于静止， 如图6－3－2A. 将电容器的下极板稍稍下移；B. 将电容器的上极板稍稍下移；C. 将S 断开，并把电容器的下极板稍稍向左水平移动；D. 将S 断开，并把电容器的上极板稍稍下移。

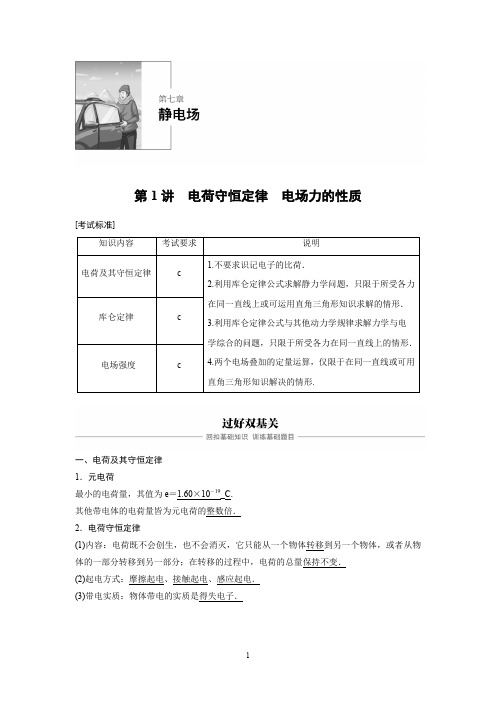

第1讲电荷守恒定律电场力的性质[考试标准]一、电荷及其守恒定律1．元电荷最小的电荷量，其值为e＝1.60×10－19_C.其他带电体的电荷量皆为元电荷的整数倍．2．电荷守恒定律(1)内容：电荷既不会创生，也不会消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分；在转移的过程中，电荷的总量保持不变．(2)起电方式：摩擦起电、接触起电、感应起电．(3)带电实质：物体带电的实质是得失电子．自测1 关于物体带电，下列说法正确的是( )A ．有的物体内部有电荷，有的物体内部没有电荷，所以有带电的物体，也有不带电的物体B ．物体不带电是因为所带的正电荷量和负电荷量相等C ．自然界只有两种电荷，点电荷和元电荷D ．我们可以通过某一种方式创造电荷 二、库仑定律1．内容：真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们的距离的二次方成反比，作用力的方向在它们的连线上．2．表达式：F ＝k q 1q 2r 2，式中k ＝9.0×109 N·m 2/C 2，叫做静电力常量．3．适用条件：真空中的点电荷．自测2 关于库仑定律公式F ＝k q 1q 2r 2，下列说法正确的是( )A ．库仑定律在任何情况下均适用于体积很小的带电球体B ．当真空中的两个电荷之间的距离r →0时，它们之间的静电力F →∞C ．当真空中的两个电荷之间的距离r →∞时，库仑定律的公式就不适用了D ．当真空中的两个电荷之间的距离r →0时，电荷不能看成是点电荷，库仑定律的公式就不适用了 三、电场强度 1．场强公式的比较三个公式⎩⎪⎪⎨⎪⎪⎧E ＝F q ⎩⎪⎨⎪⎧ 适用于任何电场与试探电荷是否存在无关E ＝kQr 2⎩⎪⎨⎪⎧ 适用于点电荷产生的电场Q 为场源电荷的电荷量E ＝U d ⎩⎪⎨⎪⎧适用于匀强电场U 为两点间的电势差，d 为沿电场强度方向两点间的距离2．电场的叠加(1)电场的叠加：多个电荷在空间某处产生的电场强度为各电荷单独在该处所产生的电场强度的矢量和．(2)运算法则：平行四边形定则．自测3 关于电场强度的概念，下列说法正确的是( ) A ．由E ＝Fq可知，某电场的场强E 与q 成反比，与F 成正比B ．正、负试探电荷在电场中同一点受到的电场力方向相反，所以某一点场强方向与放入试探电荷的正负有关C ．电场中某一点的场强与放入该点的试探电荷的正负无关D ．电场中某一点不放试探电荷时，该点场强等于零 四、电场线 1．特点(1)电场线从正电荷或无限远处出发，终止于无限远处或负电荷； (2)电场线在电场中不相交；(3)在同一电场里，电场线越密的地方场强越大； (4)电场线上某点的切线方向表示该点的场强方向； (5)沿电场线方向电势逐渐降低； (6)电场线和等势面在相交处相互垂直． 2．几种典型电场的电场线(如图1)图1自测4 (2017·浙江11月选考·6)电场线的形状可以用实验来模拟，把头发屑悬浮在蓖麻油里，加上电场，头发屑就按照电场的方向排列起来，如图2所示．关于此实验，下列说法正确的是( )图2A ．a 图是模拟两等量同种电荷的电场线B ．b 图一定是模拟两等量正电荷的电场线C ．a 图中的A 、B 应接高压起电装置的两极D ．b 图中的A 、B 应接高压起电装置的两极命题点一 库仑定律的理解和应用1．库仑定律适用于真空中静止点电荷间的相互作用．2．对于两个均匀带电绝缘球体，可将其视为电荷集中在球心的点电荷，r 为球心间的距离． 3．对于两个带电金属球，要考虑表面电荷的重新分布，如图3所示．图3(1)同种电荷：F ＜k q 1q 2r 2；(2)异种电荷：F ＞k q 1q 2r2.4．不能根据公式错误地认为r →0时，库仑力F →∞，因为当r →0时，两个带电体已不能看做点电荷了．例1 如图4所示，完全相同的两个金属球A 、B (可视为点电荷)带有相等的电荷量，相隔一定距离，两球之间相互吸引力的大小是F .现让第三个完全相同的不带电的金属小球先后与A 、B 两球接触后移开．这时，A 、B 两球之间的相互作用力的大小是( )图4A.F 8B.F 4C.3F 8D.3F4变式1 如图5所示，两个质量均为m 的完全相同的金属球壳a 与b ，其壳层的厚度和质量分布均匀，将它们固定于绝缘支架上，两球心间的距离为l ，l 为球壳外半径r 的3倍．若使它们带上等量异种电荷，电荷量的绝对值均为Q ，那么，a 、b 之间的万有引力F 1与库仑力F 2为( )图5A ．F 1＝G m 2l 2，F 2＝k Q 2l 2B ．F 1≠G m 2l 2，F 2≠k Q 2l 2C ．F 1≠G m 2l 2，F 2＝k Q 2l2D ．F 1＝G m 2l 2，F 2≠k Q 2l2变式2 用控制变量法，可以研究影响电荷间相互作用力的因素，如图6所示，O 是一个带电的物体，若把系在丝线上的带电小球先后挂在横杆上的P 1、P 2、P 3位置，可以比较小球在不同位置所受带电物体的作用力的大小，这个力的大小可以通过丝线偏离竖直方向的角度θ显示出来．若物体O 的带电荷量用Q 表示，小球的带电荷量用q 表示，物体与小球间距离用d 表示，物体和小球之间的作用力大小用F 表示．则以下对该实验现象的判断正确的是( )图6A ．保持Q 、q 不变，增大d ，则θ变大，说明F 与d 有关B ．保持Q 、q 不变，减小d ，则θ变大，说明F 与d 成反比C ．保持Q 、d 不变，减小q ，则θ变小，说明F 与q 有关D ．保持q 、d 不变，减小Q ，则θ变小，说明F 与Q 成正比变式3 如图7所示，在光滑绝缘的水平面上，有两个可视为点电荷的带正电的小球，两小球之间用绝缘轻绳连接．两小球都处于静止状态，绳子的张力大小为F .若将绳子的长度变为原来的两倍，小球仍处于静止状态，则绳子张力大小为( )图7A ．F B.F 2 C.F 4D.F 8命题点二 电场强度的理解类型1 点电荷电场强度的叠加及计算 等量同种和异种点电荷的电场强度的比较例2 如图8所示，真空中一条直线上有四点A 、B 、C 、D ，AB ＝BC ＝CD ，只在A 点放一电荷量为＋Q 的点电荷时，B 点电场强度为E ，若又将等量异号的点电荷－Q 放在D 点，则( )图8A ．B 点电场强度为34E ，方向水平向右B ．B 点电场强度为54E ，方向水平向左C ．BC 线段的中点场强为零D ．B 、C 两点的电场强度相同变式4 点电荷A 和B ，分别带正电和负电，电荷量分别为4Q 和Q ，如图9，在AB 连线上，电场强度为零的地方在( )图9A ．A 和B 之间 B ．A 右侧C ．B 左侧D ．A 的右侧及B 的左侧变式5 如图10所示，真空中O 点有一点电荷，在它产生的电场中有a 、b 两点，a 点的场强大小为E a ，方向与ab 连线成60°角，b 点的场强大小为E b ，方向与ab 连线成30°角．关于a 、b 两点场强大小E a 、E b 的关系，以下结论正确的是( )图10A ．E a ＝E b 3B ．E a ＝3E bC ．E a ＝33E bD ．E a ＝3E b类型2 非点电荷电场强度的叠加及计算 1．等效法在保证效果相同的前提下，将复杂的电场情景变换为简单的或熟悉的电场情景．例3 经过探究，某同学发现：点电荷和无限大的接地金属平板间的电场(如图11甲所示)与等量异种点电荷之间的电场分布(如图乙所示)完全相同．图丙中点电荷q 到MN 的距离OA 为L ，AB 是以电荷q 圆心、L 为半径的圆上的一条直径，则B 点电场强度的大小是( )图11A.10kq 9L 2B.kq L 2C.8kq 9L 2D.3kq 4L 2 2．对称法利用空间上对称分布的电荷形成的电场具有对称性的特点，使复杂电场的叠加计算问题大为简化．例4 如图12所示，一半径为R 的圆盘上均匀分布着电荷量为Q 的电荷，在垂直于圆盘且过圆心c 的轴线上有a 、b 、d 三个点，a 和b 、b 和c 、c 和d 间的距离均为R ，在a 点有一电荷量为q (q ＞0)的固定点电荷．已知b 点处的场强为零，则d 点处场强的大小为(k 为静电力常量)( )图12A ．k 3q R 2B ．k 10q9R 2C ．k q R2D ．k q 9R2命题点三 电场中的平衡问题涉及电场力的平衡问题，其解题思路与力学中的平衡问题一样，只是在原来受力的基础上多了电场力，具体步骤如下：注意库仑力的方向：同性相斥，异性相吸，沿两电荷连线方向．例5 (多选)如图13所示，用两根长度相同的绝缘细线把一个质量为0.1 kg 的小球A 悬挂在水平板的M 、N 两点，A 上带有Q ＝3.0×10－6 C 的正电荷．两线夹角为120°，两线上的拉力大小分别为F 1和F 2.A 的正下方0.3 m 处放有一带等量异种电荷的小球B ，B 与绝缘支架的总质量为0.2 kg(重力加速度g 取10 m /s 2；静电力常量k ＝9.0×109 N·m 2/C 2，A 、B 球可视为点电荷)，则( )图13A ．支架对地面的压力大小为2.0 NB ．两线上的拉力大小F 1＝F 2＝1.9 NC ．将B 水平右移，使M 、A 、B 在同一直线上，此时两线上的拉力大小F 1＝1.225 N ，F 2＝1.0 ND ．将B 移到无穷远处，两线上的拉力大小F 1＝F 2＝0.866 N变式6 (2018·浙江11月选考·8)电荷量为4×10－6 C 的小球绝缘固定在A 点，质量为0.2 kg 、电荷量为－5×10－6 C 的小球用绝缘细线悬挂，静止于B 点．A 、B 间距离为30 cm ，AB 连线与竖直方向夹角为60°.静电力常量为9.0×109 N·m 2/C 2，小球可视为点电荷．下列图示正确的是(g 取10 m/s 2)( )变式7 如图14所示，光滑绝缘细杆与水平面成θ角固定，杆上套有一带正电小球，质量为m ，带电荷量为q .为使小球静止在杆上，可加一匀强电场，则所加电场的方向和电场强度大小可能为( )图14A ．垂直于杆斜向上，场强大小为mg cos θqB ．竖直向上，场强大小为mgqC ．垂直于杆斜向上，场强大小为mg sin θqD ．水平向右，场强大小为mgq tan θ命题点四力电综合问题电场力虽然从本质上区别于力学中的重力、弹力、摩擦力，但产生的效果遵循牛顿力学中的所有规律，因此带电体在电场力作用下的运动问题(尤其是力电综合问题)依然需要根据力学解题思路求解．例6如图15所示，质量为m的小球A穿在足够长的光滑绝缘细杆上，杆的倾角为α，小球A(可视为点电荷)带正电，电荷量为q.在杆上B点处固定一个电荷量为Q的正电荷．将A 由距B竖直高度为H处无初速度释放，小球A下滑过程中电荷量不变．整个装置处在真空中，已知静电力常量k和重力加速度g.求：图15(1)A球刚释放时的加速度大小；(2)当A球的动能最大时，A球与B点间的距离．变式8 (2019届温州市模拟)如图16所示，MPQO 为有界的竖直向下的匀强电场(边界上有电场)，电场强度为E ＝mgq ，ACB 为光滑固定的半圆形轨道，轨道半径为R ，A 、B 为圆水平直径的两个端点，AC 为14圆弧．一个质量为m 、电荷量为－q 的带负电小球，从A 点正上方高为H ＝R 处由静止释放，并从A 点沿切线进入半圆形轨道，不计空气阻力及一切能量损失．关于该带电小球的受力及运动情况，下列说法正确的是( )图16A ．小球到达C 点时对轨道压力为mgB ．小球在AC 部分运动时，加速度不变C ．若适当增大电场强度E ，小球到达C 点速度可能为零D ．若电场强度E ＝2mg q ，要使小球沿轨道运动到C 点，则应将H 至少调整为3R 21．由库仑定律可知，真空中两个静止的点电荷，带电荷量分别为q 1和q 2，其间距为r 时，它们之间相互作用力的大小为F ＝k q 1q 2r 2，式中k 为静电力常量．若用国际单位制的基本单位表示，k 的单位应为 ( ) A ．kg·A 2·m 3 B ．kg·m 3·A －2·s －4C ．kg·m 2·C －2D ．N·m 2·A －22．下列说法正确的是( )A ．库仑定律适用于点电荷，点电荷其实就是体积很小的球体B ．根据F ＝k q 1q 2r2，当两电荷的距离趋近于零时，静电力将趋向无穷大C ．若点电荷q 1的电荷量大于q 2的电荷量，则q 1对q 2的静电力大于q 2对q 1的静电力D ．所有带电体的电荷量一定等于元电荷的整数倍3．盗版书籍影响我们的学习效率甚至会给我们的学习带来隐患．小华有一次不小心购买了盗版的物理参考书，做练习时，他发现有一个关键数字看不清，拿来问老师，如果你是老师，你认为可能是下列几个数字中的哪一个( ) A ．6.2×10－19C B ．6.4×10－19C C ．6.6×10－19C D ．6.8×10－19C4.如图1所示，把头发屑悬浮在蓖麻油里，加上电场，头发屑就按照电场强度的方向排列起来，模拟出电场线的分布情况．根据图中实验现象，下列说法正确的是( )图1A ．电场线是实际存在的线B ．图中模拟的是异号电荷的电场线分布情况C ．图中没有头发屑的地方就没有电场D ．可判断图中左侧接线柱一定接电源正极5.如图2所示，A 、B 、C 三点在同一直线上，且AB ＝BC ，在A 处固定一电荷量为Q 的点电荷．当在B 处放一电荷量为q 的试探电荷时，它所受到的电场力为F ；移去B 处电荷，在C 处放电荷量为4q 的试探电荷，其所受电场力大小为( )图2A ．FB ．2FC ．4FD ．8F6．(多选)如图3甲所示，在x 轴上有一个点电荷Q (图中未画出)，O 、A 、B 为x 轴上的三点．放在A 、B 两点的试探电荷受到的静电力跟其所带电荷量的关系如图乙所示，则( )图3A ．A 点的电场强度大小为2×103 N/CB ．B 点的电场强度大小为2×103 N/C C ．点电荷Q 在AB 之间D ．点电荷Q 在OB 之间7.(2018·杭州市五校联考)如图4所示，质量为m 、电荷量为Q 的带电小球A 用绝缘细线悬挂于O 点，另一个带电荷量也为Q 的带电小球B 固定于O 点的正下方，已知细线长OA 为2l ，O 到B 点的距离为l ，平衡时带电小球A 、B 处于同一高度，已知重力加速度为g ，静电力常量为k ，则( )图4A ．A 、B 间库仑力大小为kQ 2l 2B ．A 、B 间库仑力大小为2mgC ．细线拉力大小为3mgD ．细线拉力大小为23kQ 29l 28.(2018·七彩阳光联盟期中)一个质量为m 、电荷量为＋q 的小球，用丝线悬挂在方向水平向右的匀强电场中，场强为E .小球平衡时，悬线与竖直方向间夹角θ＝45°，如图5所示．若将匀强电场E 的方向在纸面内逆时针转过角度β＝30°，小球重新达到平衡时，悬线与竖直方向间夹角为( )图5A ．60°B ．45°C ．30°D ．15°9.(2015·浙江10月选考·11)如图6所示，一质量为m 、电荷量为Q 的小球A 系在长为l 的绝缘轻绳下端，另一电荷量也为Q 的小球B 位于悬挂点的正下方(A 、B 均视为点电荷)，轻绳与竖直方向成30°角，小球A 、B 静止于同一高度．已知重力加速度为g ，静电力常量为k ，则两球间的静电力为( )图6A.4kQ 2l 2B.kQ 2l 2 C ．mgD.3mg10.如图7所示，把A 、B 两个相同的导电小球分别用长为0.10 m 的绝缘细线悬挂于O A 和O B 两点．用丝绸摩擦过的玻璃棒与A 球接触，棒移开后将悬点O B 移到O A 点固定．两球接触后分开，平衡时距离为0.12 m ．已测得每个小球质量均为8.0×10－4 kg ，带电小球可视为点电荷，重力加速度g ＝10 m /s 2，静电力常量k ＝9.0×109 N·m 2/C 2，则下列说法错误的是( )图7A ．两球所带电荷量相等B ．A 球所受的静电力为1.0×10－2 NC ．B 球所带的电荷量为46×10－8 CD ．A 、B 两球连线中点处的电场强度为011．(2018·台州中学统练)如图8所示，绝缘水平面上有A 、B 、C 、D 四点，依次相距L ，若把带电金属小球甲(半径远小于L )放在B 点，测得D 点处的电场强度大小为E ；现将不带电的相同金属小球乙与甲充分接触后，再把两球分置于A 、C 两点，此时D 点处的电场强度大小为( )图8A.49EB.59E C ．ED.209E 12.如图9所示，在绝缘的光滑水平面上，相隔一定距离有两个带同种电荷的小球，由静止同时释放，则两个小球的加速度和速度大小随时间变化的情况是( )图9A ．速度变大，加速度变大B ．速度变小，加速度变小C ．速度变大，加速度变小D ．速度变小，加速度变大13．如图10所示，M 、N 和P 是以MN 为直径的半圆弧上的三点，O 点为半圆弧的圆心，∠MOP ＝60°.电荷量相等、符号相反的两个点电荷分别置于M 、N 两点，这时O 点电场强度的大小为E 1；若将N 点处的点电荷移至P 点，则O 点的场强大小变为E 2.则E 1与E 2之比为( )图10A ．1∶2B ．2∶1C ．2∶ 3D ．4∶ 314.如图11所示，正方形线框由边长为L 的粗细均匀的绝缘棒组成，O 是线框的中心，线框上均匀地分布着正电荷，现在线框上侧中点A 处取下足够短的带电荷量为q 的一小段，将其沿OA 连线延长线向上移动L2的距离到B 点处，若线框的其他部分的带电荷量与电荷分布保持不变，则此时O 点的电场强度大小为( )图11A ．k q L 2B ．k 3q 2L 2C ．k 3q L2D ．k 5q L215．如图12所示，真空中xOy 平面直角坐标系上的ABC 三点构成等边三角形，边长L ＝ 2.0 m ．若将电荷量均为q ＝＋2.0×10－6 C 的两点电荷分别固定在A 、B 点，已知静电力常量k ＝9.0×109 N·m 2/C 2，求：图12(1)两点电荷间的库仑力大小； (2)C 点的电场强度的大小和方向．16.如图13所示，长为l的绝缘细线一端悬于O点，另一端系一质量为m、电荷量为q的小球．现将此装置放在水平向右的匀强电场中，小球静止在A点，此时细线与竖直方向成37°角．重力加速度为g，sin 37°＝0.6，cos 37°＝0.8.图13(1)判断小球的带电性质；(2)求该匀强电场的电场强度E的大小；(3)若将小球向左拉起至与O点处于同一水平高度且细线刚好张紧，将小球由静止释放，求小球运动到最低点时的速度大小．。

第2讲电场能的性质[考试标准]一、电场力做功与电势能1．电场力做功(1)特点：电场力做功和路径无关，只与电荷量和电荷移动过程始、末位置间的电势差有关．(2)计算方法：①W＝qEd，只适用于匀强电场，其中d为带电体沿电场线方向的位移．②W AB＝qU AB，适用于任何形式的电场．2．电势能(1)定义：电荷在电场中某点的电势能，等于把它从该点移动到零势能位置时静电力所做的功．(2)静电力做功与电势能变化的关系静电力做的功等于电势能的减少量，W AB＝E p A－E p B.(3)电势能的相对性：电势能是相对的，通常把电荷在离场源电荷无穷远处的电势能规定为零，或把电荷在地球表面的电势能规定为零．自测1关于静电力做功和电势能的理解，下列说法正确的是() A．静电力做功与重力做功相似，均与路径无关B．正电荷具有的电势能一定是正的，负电荷具有的电势能一定是负的C．静电力做正功，电势能一定增加D．静电力做功为零，电荷的电势能也为零二、电势与等势面1．电势(1)定义式：φ＝E pq.(2)标矢性：电势是标量，其大小有正负之分，其正(负)表示该点电势比电势零点高(低)．(3)相对性：电势具有相对性，同一点的电势因电势零点选取的不同而不同．2．等势面的特点(1)等势面一定与电场线垂直，即跟场强的方向垂直．(2)在同一等势面上移动电荷时电场力不做功．(3)电场线总是从电势高的等势面指向电势低的等势面．自测2关于静电场的等势面，下列说法正确的是()A．两个电势不同的等势面可能相交B．电场线与等势面处处相互垂直C．同一等势面上各点电场强度一定相等D．将一负的试探电荷从电势较高的等势面移至电势较低的等势面，电场力做正功三、电势差1．定义式U AB＝W AB q.2．电势差与电势的关系U AB＝φA－φB.3．影响因素电势差U AB由电场本身的性质决定，与移动的电荷q及电场力做的功W AB无关，与电势零点的选取无关．4．匀强电场中电势差与电场强度的关系电势差与场强的关系式：U＝Ed，其中d为电场中两点间沿电场线方向的距离．自测3(多选)关于电势差的计算公式，下列说法正确的是()A．电势差的公式U AB＝W ABq说明两点间的电势差U AB与电场力做功W AB成正比，与移动电荷的电荷量q成反比B．把正电荷从A点移动到B点电场力做正功，则有U AB>0C．电势差的公式U AB＝W ABq中，U AB与移动电荷的电荷量q无关D．电场中A、B两点间的电势差U AB等于把正电荷q从A点移动到B点时电场力所做的功命题点一电势能和电势电势差1．电势能增、减的判断方法(1)做功判断法：电场力做正功，电势能减小；电场力做负功，电势能增加．(2)公式法：由E p＝qφ将q、φ的大小、正负号一起代入公式．(3)能量守恒法：在电场中，若只有电场力做功，电荷的动能和电势能相互转化，动能增大，电势能减小；动能减小，电势能增大．2．电势高低常用的两种判断方法(1)依据电场线的方向：沿电场线方向电势逐渐降低．(2)依据电势能的高低：正电荷在电势能大处电势较高，负电荷在电势能大处电势较低．例1(2018·浙江11月选考·6)等量异种电荷的电场线如图1所示，下列表述正确的是()图1A．a点的电势低于b点的电势B．a点的场强大于b点的场强，方向相同C．将一负电荷从a点移到b点电场力做负功D．负电荷在a点的电势能大于在b点的电势能变式1(2016·浙江10月选考·8)如图2为某一电场的电场线，M、N、P为电场线上的三个点，M、N是同一电场线上的两点．下列判断正确的是()图2A．M、N、P三点中N点的场强最大B．M、N、P三点中N点的电势最高C．负电荷在M点的电势能大于在N点的电势能D．正电荷从M点自由释放，电荷将沿电场线运动到N点变式2(2016·浙江4月选考·13)如图3所示，真空中有两个点电荷Q1＝9.0×10－8C和Q2＝－1.0×10－8C，分别固定在x坐标轴上，其中Q1位于x＝0处，Q2位于x＝6 cm处．在x 轴上()图3A．场强为0的点有两处B．在x＞6 cm区域，电势沿x轴正方向降低C．质子从x＝1 cm运动到x＝5 cm处，电势能升高D．在0＜x＜6 cm和x＞9 cm的区域，场强沿x轴正方向变式3(多选)如图4所示，真空条件下正点电荷电场中a、b两点的电场强度方向与ab连线的夹角分别为60°、30°，一带正电粒子以某初速度仅在电场力作用下由a运动到b.以下说法正确的是()图4A．a、b两点的电场强度E a＝3E bB．a、b两点的电势φa＝φbC．该粒子在a、b两点的动能E k a<E k bD．该粒子在a、b两点的电势能E p a<E p b命题点二电场线、等势面与粒子运动轨迹问题1．等势线总是和电场线垂直，已知电场线可以画出等势线，已知等势线也可以画出电场线．2．几种典型电场的等势线(面)3.某点速度方向即为该点轨迹的切线方向．4．从轨迹的弯曲方向判断受力方向(轨迹向合外力方向弯曲)，从而分析电场方向或带电体电性．5．结合轨迹、速度方向与电场力的方向，确定电场力做功的正负，从而确定电势能、电势的变化和电势差．6．根据动能定理或能量守恒定律判断动能的变化情况．例2如图5所示，P是固定的点电荷，虚线是以P为圆心的两个圆．带电粒子Q在P的电场中运动，运动轨迹与两圆在同一平面内，a、b、c为轨迹上的三个点．若Q仅受P的电场力作用，其在a、b、c点的加速度大小分别为a a、a b、a c，速度大小分别为v a、v b、v c，则()图5A．a a>a b>a c，v a>v c>v bB．a a>a b>a c，v b>v c>v aC．a b>a c>a a，v b>v c>v aD．a b>a c>a a，v a>v c>v b变式4(2018·温州市十五校联合体期末)两个点电荷a、b周围的电场线分布情况如图6所示，虚线为带电粒子c穿越该电场时的运动轨迹，该粒子在电场中运动时只受电场力作用，由图可判断()图6A．a、b带等量异号电荷B．a、b带同号电荷，a的电荷量大于b的电荷量C．粒子c带正电，在电场中运动时动能先减小后增大D．粒子c带负电，在电场中运动时动能先增大后减小变式5实线为三条未知方向的电场线，从电场中的M点以相同的速度飞出a、b两个带电粒子，a、b的运动轨迹如图7中的虚线所示(a、b只受电场力作用)，则()图7A．a一定带正电，b一定带负电B．电场力对a做正功，a的电势能减小，电场力对b做负功，b的电势能增大C．a的速度将减小，b的动能将增大D ．a 的加速度减小，b 的加速度将增大变式6 如图8所示，直线a 、b 和c 、d 是处于匀强电场中的两组平行线，M 、N 、P 、Q 是它们的交点，四点处的电势分别为φM 、φN 、φP 、φQ .一电子由M 点分别运动到N 点和P 点的过程中，电场力所做的负功相等．则( )图8A ．直线a 位于某一等势面内，φM ＞φQB ．直线c 位于某一等势面内，φM ＞φNC ．若电子由M 点运动到Q 点，电场力做正功D ．若电子由P 点运动到Q 点，电场力做负功 命题点三 电势差与电场强度的关系 1．匀强电场中电势差与电场强度的关系 (1)U AB ＝Ed ，d 为A 、B 两点沿电场方向的距离．(2)在匀强电场中，不与电场线垂直的同一直线上的距离相同的两点间的电势差相等，相互平行的相等线段的两端点电势差也相等． 2．E ＝Ud在非匀强电场中的几点妙用(1)解释等差等势面的疏密与电场强度大小的关系：当电势差U 一定时，电场强度E 越大，则沿电场强度方向的距离d 越小，即电场强度越大，等差等势面越密．(2)定性判断非匀强电场电势差的大小关系：如距离相等的两点间的电势差，E 越大，U 越大；E 越小，U 越小．例3 (多选)一匀强电场的方向平行于xOy 平面，平面内a 、b 、c 三点的位置如图9所示，三点的电势分别为10 V 、17 V 、26 V ．下列说法正确的是( )图9A ．电场强度的大小为2.5 V/cmB ．坐标原点处的电势为1 VC ．电子在a 点的电势能比在b 点的低7 eVD．电子从b点运动到c点，电场力做功为9 eV变式7如图10所示，匀强电场的方向平行于xOy坐标系平面，其中坐标原点O处的电势为2 V，a点的坐标为(0 cm,4 cm)，电势为8 V，b点的坐标为(3 cm,0 cm)，电势为8 V，则电场强度的大小为()图10A．250 V/m B．200 V/mC．150 V/m D．120 V/m拓展点静电场φ－x图象问题1．电场强度的大小等于φ－x图线的切线斜率大小，电场强度为零处，φ－x图线存在极值，其切线的斜率为零．2. 在φ－x图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向．3．在φ－x图象中分析电荷移动时电势能的变化，可用W AB＝qU AB，进而分析W AB的正负，然后作出判断．例4(多选)在一静止点电荷的电场中，任一点的电势φ与该点到点电荷的距离r的关系如图11所示．电场中四个点a、b、c和d的电场强度大小分别为E a、E b、E c和E d.点a到点电荷的距离r a与点a的电势φa已在图中用坐标(r a，φa)标出，其余类推．现将一带正电的试探电荷由a点依次经b、c点移动到d点，在相邻两点间移动的过程中，电场力所做的功分别为W ab、W bc和W cd.下列选项正确的是()图11A．E a∶E b＝4∶1 B．E c∶E d＝2∶1C．W ab∶W bc＝3∶1 D．W bc∶W cd＝1∶3变式8空间存在着平行于x轴方向的静电场，P、M、O、N、Q为x轴上的点，P、Q间的电势φ随位置坐标x的变化如图12所示．一个带电粒子仅在电场力作用下从M点由静止开始沿x轴向右运动，则下列判断中正确的是()图12A．粒子一定带正电B．N点电势低于Q点电势C．P、O间的场强大小是10 V/m，与O、Q间的场强大小相同D．粒子从M向N运动过程中，电势能先减小后增大1．如图1所示，运输汽油等易燃易爆物品的车辆总有一条铁链拖在地上，这样做的目的是()图1A．发出声音，引起路人注意B．减缓车速，保证行车安全C．把静电引入大地，避免因放电引起爆炸D．与地面发生摩擦，在运输车上积累电荷2．下列关于电势和电势能的说法中，正确的是()A．电场力做正功，电荷的电势能一定增大B．电势越高处，电荷的电势能一定越大C．电势能与电荷量大小有关，与电荷种类无关D．顺着电场的方向，电势越来越低3.如图2所示，实线为匀强电场的电场线，虚线为电荷在电场中的运动轨迹，a、b是轨迹上的两点，则下列说法正确的是()图2A．电荷在b点的电势能大于在a点的电势能B．该电场的方向水平向左C．b点的电势高于a点的电势D．电荷在电场中相同时间内速度的变化量不相同4．如图3所示，a、b、c为电场中同一条水平方向电场线上的三点，c为ab的中点，a、b 电势分别为φa＝5 V、φb＝3 V．下列叙述正确的是()图3A．该电场在c点处的电势一定为4 VB．a点处的场强E a一定大于b点处的场强E bC．一正电荷从c点运动到b点电势能一定减少D．一正电荷运动到c点时受到的电场力由c指向a5.如图4所示，实线表示电场线，虚线表示等势线，则()图4A．A点电势比B点高B．A点电场强度比B点大C．负电荷在A点电势能大D．负电荷由B移到A静电力做负功6.如图5所示，在等量的异种点电荷形成的电场中，有A、B、C三点，A点为两点电荷连线的中点，B点为连线上距A点距离为d的一点，C为连线中垂线距A点距离也为d的一点，则下面关于三点电场强度的大小，电势高低的比较，正确的是()图5A．E A＝E C>E B，φA＝φC＝φBB．E B>E A>E C，φA＝φC>φBC．E A<E B，E A<E C，φA>φB，φA>φCD．因为零电势点未规定，所以无法比较电势的高低7.(多选)图6中虚线为一组间距相等的同心圆，圆心处固定一带正电的点电荷．一带电粒子以一定初速度射入电场，实线为粒子仅在电场力作用下的运动轨迹，a、b、c三点是实线与虚线的交点，则该粒子()图6A．带负电B．在c点受力最大C．在b点的电势能大于在c点的电势能D．由a点到b点的动能变化大于由b点到c点的动能变化8．两点电荷激发电场所形成的电场线分布如图7所示，A、B是电场线上的两点，下列判断正确的是()图7A．A、B两点的电势相等B．两电荷所带电荷量相等C．左边电荷带负电，右边电荷带正电D．A、B两点的电场强度大小不等，方向相同9．如图8所示，实线表示等量异种电荷的等势线，过O点的虚线MN与等势线垂直，两个相同的带正电的粒子分别从A、B两点以相同的初速度v0开始运动，速度方向水平向右，且都能从PQ左侧经过O点，AB连线与PQ平行，设A、B两点的粒子加速度大小分别为a1和a2，电势能分别为E p1和E p2，通过O点时的速度大小分别为v1和v2，粒子的重力不计，则()图8A．A点的电势高于B点的电势B．a1＜a2C．E p1＞E p2D．v1＜v210．在匀强电场中建立一直角坐标系，如图9所示．从坐标原点沿＋y轴前进0.2 m到A点，电势降低了10 2 V，从坐标原点沿＋x轴前进0.2 m到B点，电势升高了10 2 V，则匀强电场的场强大小和方向为()图9A．50 V/m，方向B→AB．50 V/m，方向A→BC．100 V/m，方向B→AD．100 V/m，方向垂直AB斜向下11.如图10所示，在匀强电场中有四个点A、B、C、D，恰好为平行四边形的四个顶点，O 点为平行四边形两条对角线的交点．已知：φA＝－4 V，φB＝6 V，φC＝8 V，则φD、φO分别为()图10A．－6 V,6 V B．2 V,1 VC．－2 V,2 V D．－4 V,4 V12．在如图11所示的匀强电场中，1、2、3三条虚线表示三个等势面，a、b分别是等势面1、3上的点．下列说法中正确的是()图11A．三个等势面的电势相等B．等势面2的电势高于等势面1的电势C．若将一正电荷由a移到b，电场力做正功D．若将一正电荷由a移到b，电场力做负功13．x轴上有两点电荷Q1和Q2，Q1和Q2之间各点对应的电势高低如图12中的曲线所示，规定无限远处电势为零，下列推理与图象信息不符合的是()图12A．Q1一定大于Q2B．Q1和Q2一定是同种电荷，但不一定是正电荷C．电势最低处P点的电场强度为0D．Q1和Q2之间各点的电场方向都指向P点14.如图13是位于x轴上某点的电荷在虚线PQ右侧的电势φ随x变化的图线，a、b是x轴上的两点，过P点垂直于x轴的虚线PQ和x轴是该曲线的渐近线，则以下说法正确的是()图13A．可以判断出OP间的各点电势均为零B．可以判断出a点的电场强度小于b点的电场强度C．可以判断出P点左侧与右侧的电场方向均为x轴正方向D．负检验电荷在a点的电势能小于在b点的电势能15．如图14所示，以O点为圆心，以R＝0.20 m为半径的圆与坐标轴交点分别为a、b、c、d，该圆所在平面内有一匀强电场，场强方向与x轴正方向成θ＝60°角，已知a、b、c三点的电势分别为4 3 V、4 V、－4 3 V，则下列说法正确的是()图14A．该匀强电场的场强E＝40 3 V/mB．该匀强电场的场强E＝80 V/mC．d点的电势为－2 3 VD．d点的电势为－4 V16．如图15所示，在真空中的O点放一点电荷Q＝＋1×10－9C，直线MN过O点，OM＝30 cm，M点放有一点电荷q＝－2×10－10 C，静电力常量k＝9.0×109 N·m2/C2，求：图15(1)M点的场强大小；(2)若M点的电势比N点的电势高15 V，则点电荷q从M点移到N点，电势能变化了多少？17．如图16所示，在电场强度为E＝1×104 N/C、方向水平向右的匀强电场中，用一根长L ＝1 m的绝缘细杆(质量不计)固定一个质量为m＝0.2 kg、电荷量为q＝5×10－6 C、带正电的小球．细杆可绕轴O在竖直平面内无摩擦自由转动．现将杆由水平位置A由静止释放，在小球运动到最低点B的过程中：图16(1)电场力对小球做功W电为多少？小球电势能如何变化？(2)小球在最低点的动能E k B为多少？(取g＝10 m/s2)。

第3讲 电容器的电容、带电粒子在电场中的运动[考试标准]一、电容器1．电容器的充、放电(1)充电：使电容器带电的过程，充电后电容器两极板带上等量的异种电荷，电容器中储存电场能．(2)放电：使充电后的电容器失去电荷的过程，放电过程中电场能转化为其他形式的能． 2．公式C ＝Q U 和C ＝εr S4πkd的比较(1)定义式：C ＝QU ，不能理解为电容C 与Q 成正比、与U 成反比，一个电容器电容的大小是由电容器本身的因素决定的，与电容器是否带电及带电多少无关．(2)决定式：C ＝εr S4πkd ，εr为电介质的相对介电常数，S 为极板正对面积，d 为板间距离．自测1 (2016·浙江4月选考·7)关于电容器，下列说法正确的是( ) A ．在充电过程中电流恒定 B ．在放电过程中电容减小 C ．能储存电荷，但不能储存电能D ．两个彼此绝缘又靠近的导体可视为电容器 二、带电粒子在电场中的运动 1．加速问题若不计粒子的重力且无其他外力作用，则电场力对带电粒子做的功等于带电粒子的动能的增量．(1)在匀强电场中：W ＝qEd ＝qU ＝12m v 2－12m v 02.(2)在非匀强电场中：W ＝qU ＝12m v 2－12m v 02.2．带电粒子在电场中偏转的运动规律不计重力的带电粒子以速度v 0垂直于电场线方向飞入匀强电场，如图1.图1(1)沿初速度方向做匀速直线运动运动时间⎩⎪⎨⎪⎧ a.能飞出电容器：t ＝lv 0.b.不能飞出电容器：d 0＝12at 2＝qU2md t 2，t ＝ 2mdd 0qU.(2)沿电场力方向，做匀加速直线运动⎩⎪⎨⎪⎧加速度：a ＝F m ＝qE m ＝qUmd离开电场时的偏移量：y ＝12at 2＝qUl 22md v 02.离开电场时的速度偏转角：tan θ＝v y v 0＝qUl md v02.自测2 如图2所示，两极板与电源相连接，电子从负极板边缘垂直电场方向射入匀强电场，且恰好从正极板边缘飞出，现在使电子的入射速度为原来的2倍，电子仍从正极板边缘射入，且仍从正极板边缘飞出，则两极板间的距离应变为原来的( )图2A ．2倍B ．4倍 C.12D.14命题点一 平行板电容器的动态分析 1．两类典型问题(1)电容器始终与恒压电源相连，电容器两极板间的电势差U 保持不变． (2)电容器充电后与电源断开，电容器两极板所带的电荷量Q 保持不变． 2．动态分析思路 (1)U 不变①根据C ＝Q U ＝εr S4πkd 先分析电容的变化，再分析Q 的变化．②根据E ＝Ud 分析场强的变化．③根据U AB ＝E ·d 分析某点电势变化． (2)Q 不变①根据C ＝Q U ＝εr S 4πkd 先分析电容的变化，再分析U 的变化．②根据E ＝U d ＝4k πQεr S分析场强变化．例1静电计是在验电器的基础上制成的，用其指针张角的大小来定性显示其金属球与外壳之间的电势差大小．如图3所示，A、B是平行板电容器的两个金属极板，极板B固定，A可移动，开始时开关S闭合，静电计指针张开一定角度，则下列说法正确的是()图3A．断开S后，将A向左移动少许，静电计指针张开的角度减小B．断开S后，将A向上移动少许，静电计指针张开的角度增大C．保持S闭合，在A、B间插入一电介质，静电计指针张开的角度增大D．保持S闭合，将变阻器滑动触头向右移动，静电计指针张开的角度减小变式1一平行板电容器两极板之间充满云母介质，接在恒压直流电源上．若将云母介质移出，则电容器()A．极板上的电荷量变大，极板间电场强度变大B．极板上的电荷量变小，极板间电场强度变大C．极板上的电荷量变大，极板间电场强度不变D．极板上的电荷量变小，极板间电场强度不变变式2如图4所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下极板都接地，在两极板间有一固定在P点的点电荷，以E表示两板间的电场强度，E p表示点电荷在P点的电势能，θ表示静电计指针的偏角．若保持下极板不动，将上极板向下移动一小段距离至图中虚线位置，则()图4A．θ增大，E增大B．θ增大，E p不变C．θ减小，E p增大D．θ减小，E不变变式3 如图5所示，两块较大的金属板A 、B 相距为d ，平行放置并与一电源相连，开关S 闭合后，两板间恰好有一质量为m 、带电荷量为q 的油滴处于静止状态，以下说法正确的是( )图5A ．若将S 断开，则油滴将做自由落体运动，G 表中无电流B ．若将A 向左平移一小段位移，则油滴仍然静止，G 表中有a →b 的电流C ．若将A 向上平移一小段位移，则油滴向下加速运动，G 表中有b →a 的电流D ．若将A 向下平移一小段位移，则油滴向上加速运动，G 表中有b →a 的电流 命题点二 带电粒子在电场中的直线运动 1．做直线运动的条件(1)粒子所受合外力F 合＝0，粒子或静止，或做匀速直线运动．(2)粒子所受合外力F 合≠0，且与初速度方向在同一条直线上，带电粒子将做匀加速直线运动或匀减速直线运动． 2．用动力学观点分析 a ＝qE m ，E ＝Ud ，v 2－v 02＝2ad .3．用功能观点分析匀强电场中：W ＝Eqd ＝qU ＝12m v 2－12m v 02非匀强电场中：W ＝qU ＝E k2－E k1类型1 带电粒子在匀强电场中的直线运动例2 如图6所示，三块平行放置的带电金属薄板A 、B 、C 中央各有一小孔，小孔分别位于O 、M 、P 点．由O 点静止释放的电子恰好能运动到P 点．现将C 板向右平移到P ′点，则由O 点静止释放的电子( )图6A ．运动到P 点返回B ．运动到P 和P ′点之间返回C ．运动到P ′点返回D ．穿过P ′点变式4 两平行金属板相距为d ，电势差为U ，一电子质量为m ，电荷量为e ，从O 点沿垂直于极板的方向射入，最远到达A 点，然后返回，如图7所示，OA ＝h ，此电子具有的初动能是( )图7A.edh U B ．edUh C.eU dhD.eUh d类型2 带电粒子在交变电场中的直线运动例3 匀强电场的电场强度E 随时间t 变化的图象如图8所示．当t ＝0时，在此匀强电场中由静止释放一个带电粒子(带正电)，设带电粒子只受电场力的作用，则下列说法中正确的是( )图8A ．带电粒子将始终向同一个方向运动B ．2 s 末带电粒子回到原出发点C ．3 s 末带电粒子的速度不为零D ．0～3 s 内，电场力做的总功为零类型3 带电粒子在电场力和重力作用下的直线运动问题例4 (2017·浙江4月选考·8)如图9所示，在竖直放置间距为d 的平行板电容器中，存在电场强度为E 的匀强电场．有一质量为m 、电荷量为＋q 的点电荷从两极板正中间处静止释放．重力加速度为g .则点电荷运动到负极板的过程( )图9A ．加速度大小为a ＝Eq m ＋gB ．所需的时间为t ＝dmEqC ．下降的高度为y ＝d2D ．电场力所做的功为W ＝Eqd变式5 如图10所示，一带电液滴在重力和匀强电场对它的作用力作用下，从静止开始由b 沿直线运动到d ，且bd 与竖直方向所夹的锐角为45°，则下列结论不正确的是( )图10A ．此液滴带负电B ．液滴的加速度大小为2gC ．合力对液滴做的总功等于零D ．液滴的电势能减少命题点三 带电粒子在电场中的偏转 1．两个结论(1)不同的带电粒子从静止开始经过同一电场加速后再从同一偏转电场射出时，偏移量和偏转角总是相同的． 证明：由qU 0＝12m v 02y ＝12at 2＝12·qU 1md ·(l v 0)2 tan θ＝qU 1l md v 02得：y ＝U 1l 24U 0d ，tan θ＝U 1l2U 0d(2)粒子经电场偏转后，合速度的反向延长线与初速度延长线的交点O 为粒子水平位移的中点，即O 到偏转电场边缘的距离为l2.2．功能关系当讨论带电粒子的末速度v 时也可以从能量的角度进行求解：qU y ＝12m v 2－12m v 02，其中U y＝Udy ，指初、末位置间的电势差． 例5 质谱仪可对离子进行分析．如图11所示，在真空状态下，脉冲阀P 喷出微量气体，经激光照射产生电荷量为q 、质量为m 的正离子，自a 板小孔进入a 、b 间的加速电场，从b 板小孔射出，沿中线方向进入M 、N 板间的偏转控制区，到达探测器(可上下移动)．已知a 、b 板间距为d ，极板M 、N 的长度和间距均为L ，a 、b 间的电压为U 1，M 、N 间的电压为U 2.不计离子重力及进入a 板时的初速度．求：图11(1)离子从b 板小孔射出时的速度大小；(2)离子自a 板小孔进入加速电场至离子到达探测器的全部飞行时间； (3)为保证离子不打在极板上，U 2与U 1应满足的关系．变式6如图12所示，电荷量之比为q A∶q B＝1∶3的带电粒子A、B以相同的速度v0从同一点出发，沿着跟电场强度垂直的方向射入平行板电容器中，分别打在C、D点，若OC＝CD，忽略粒子重力的影响，则下列说法不正确的是()图12A．A和B在电场中运动的时间之比为1∶2B．A和B运动的加速度大小之比为4∶1C．A和B的质量之比为1∶12D．A和B的位移大小之比为1∶1变式7如图13所示，喷墨打印机中的墨滴在进入偏转电场之前会带上一定量的电荷，在电场的作用下带电荷的墨滴发生偏转到达纸上．已知两偏转极板长度L＝1.5×10－2 m，两极板间电场强度E＝1.2×106 N/C，墨滴的质量m＝1.0×10－13 kg，电荷量q＝1.0×10－16 C，墨滴在进入电场前的速度v0＝15 m/s，方向与两极板平行．不计空气阻力和墨滴重力，假设偏转电场只局限在平行极板内部，忽略边缘电场的影响．图13(1)判断墨滴带正电荷还是负电荷？(2)求墨滴在两极板之间运动的时间；(3)求墨滴离开电场时在竖直方向上的位移大小y.1．(2018·温州市六校期末)目前，指纹锁已普遍用于智能机、门卡等，其中有一类指纹锁的主要元件为电容式传感器，其原理是手指贴上传感器时，皮肤表面会和传感器上许许多多相同面积的小极板一一匹配成平行板电容器，每个小电容器的电容值仅取决于传感器上的极板到对应指纹表面的距离．在此过程中外接电源将为所有电容器充到一个预先设计好的电压值，然后开始用标准电流放电，再采集各电容器放电的相关信息与原储存的指纹信息进行匹配．下列说法正确的是()A．湿的手不会影响指纹解锁B．极板与指纹嵴(凸起部分)构成的电容器电容小C．极板与指纹沟(凹的部分)构成的电容器充上的电荷较多D．极板与指纹沟(凹的部分)构成的电容器放电时间较短2．(2019届杭州市模拟)超级电容器又叫双电层电容器，是一种新型储能装置，它不同于传统的化学电源，是一种介于传统电容器与电池之间、具有特殊性能的电容器．如图1为一款标有“2.7 V，3 000 F”的超级电容器，据此可知该款电容器()图1A．放电时电容不变B．充电时电能减少C．在2.7 V电压下才能工作D．两极所加电压为2.7 V时，电容才达到3 000 F3．已知灵敏电流计指针偏转方向与电流方向的关系为：电流从左边接线柱流进电流计，指针向左偏．如图2所示，如果在导电液体的深度h发生变化时观察到指针正向左偏转，则()图2A．导体芯A所带电荷量在增加，液体的深度h在增大B．导体芯A所带电荷量在减小，液体的深度h在增大C．导体芯A所带电荷量在增加，液体的深度h在减小D．导体芯A所带电荷量在减小，液体的深度h在减小4.(多选)如图3所示，电容器由平行金属板M、N和电介质D构成．电容器通过开关S及电阻与电源E相连接，则()图3A．M上移，电容器的电容变大B．将D从电容器抽出，电容变小C．断开开关S，M上移，MN间电压将增大D．闭合开关S，M上移，流过电阻的电流方向从B到A5．(多选)如图4所示，一带正电的小球向右水平抛入范围足够大的匀强电场，电场方向水平向左．不计空气阻力，则小球()图4A．做直线运动B．做曲线运动C．速率先减小后增大D．速率先增大后减小6．如图5所示，一带电小球用绝缘丝线悬挂在水平方向的匀强电场中，当小球静止后把悬线烧断，则小球在电场中将做()图5A．自由落体运动B．曲线运动C．沿着悬线的延长线方向的匀加速直线运动D．变加速直线运动7.如图6所示，A、B两金属板平行放置，在t＝0时将电子从A板附近由静止释放(电子的重力忽略不计)．分别在A、B两板间加上下列哪种电压时，有可能使电子到不了B板()图68.a、b两离子从平行板电容器两板间P处垂直电场入射，运动轨迹如图7.若a、b的偏转时间相同，则a、b一定相同的物理量是()图7A．比荷B．入射速度C．入射动能D．电荷量9．如图8所示，竖直放置的两平行金属板间有水平方向的匀强电场，在两极板间同一等高线上有两质量相等的带电小球a、b(均可以看成质点)．将小球a、b分别从紧靠左极板和两极板正中央的位置由静止释放，它们沿图中虚线运动，都能打在右极板上的同一点．则从释放小球到刚要打到右极板的运动中，下列说法正确的是()图8A．它们的运动时间t a>t bB．它们的电荷量之比q a∶q b＝1∶2C．它们的电势能减少量之比ΔE a∶ΔE b＝4∶1D ．它们的动能增加量之比ΔE k1∶ΔE k2＝4∶110.如图9，左侧为加速电场，右侧为偏转电场，加速电场的加速电压是偏转电场电压的k 倍，有一初速度为零的电荷经加速电场加速后，从偏转电场两板正中间垂直电场方向射入，且正好能从极板下边缘穿出电场，不计电荷的重力，则偏转电场长、宽之比l d的值为( )图9 A.k B.2k C.3k D.5k11．如图10所示，M 、N 是竖直放置的两平行金属板，分别带等量异种电荷，两极间产生一个水平向右的匀强电场，场强为E ，一质量为m 、电荷量为＋q 的微粒，以初速度v 0竖直向上从两极正中间的A 点射入匀强电场中，微粒垂直打到N 极上的C 点，已知AB ＝BC .不计空气阻力，则下列判断错误的是( )图10A ．微粒在电场中做匀变速曲线运动B ．微粒打到C 点时的速率与射入电场时的速率相等C ．MN 板间的电势差为m v 02qD ．MN 板间的电势差为E v 022g12．如图11甲为一对长度为L的平行金属板，在两板之间加上图乙所示的电压．现沿两板的中轴线从左端向右端连续不断射入初速度为v0的相同带电粒子(重力不计)，且所有粒子均能从平行金属板的右端飞出，若粒子在两板之间的运动时间均为T，则粒子最大偏转位移与最小偏转位移的大小之比是()图11A．1∶1 B．2∶1C．3∶1 D．4∶113.如图12所示，M、N为水平放置、互相平行且厚度不计的两金属板，间距d＝35 cm，已知N板电势高，两板间电压U＝3.5×104 V．现有一质量m＝7.0×10－6 kg、电荷量q＝6.0×10－10 C的带负电油滴，由N板下方距N为h＝15 cm的O处竖直上抛，经N板中间的P孔进入电场，到达上板Q点时速度恰为零(g取10 m/s2)．求油滴上抛的初速度大小v0.图1214.如图13所示，离子发生器在P极板产生一束质量为m、电荷量为＋q的离子(初速度可忽略，重力不计，离子间的相互作用力可忽略)，经P、Q两板间的加速电场加速后，以速度v0从a点沿ab方向水平进入边长为L的正方形abcd匀强电场区域(电场方向竖直向上)，离子从abcd边界上某点飞出时的动能为m v02.求：图13(1)P、Q两板间的电压U；(2)离子离开abcd区域的位置；(3)abcd区域内匀强电场的场强E的大小．15．(2017·浙江11月选考·19)如图14所示，AMB是一条长L＝10 m的绝缘水平轨道，固定在离水平地面高h＝1.25 m处，A、B为端点，M为中点，轨道MB处在方向竖直向上、大小E＝5×103 N/C的匀强电场中．一质量m＝0.1 kg、电荷量q＝＋1.3×10－4 C的可视为质点的滑块以初速度v0＝6 m/s在轨道上自A点开始向右运动，经M点进入电场，从B点离开电场．已知滑块与轨道间的动摩擦因数μ＝0.2，g＝10 m/s2.求滑块：图14(1)到达M点时的速度大小；(2)从M点运动到B点所用的时间；(3)落地点距B点的水平距离．。
