ASK调制与解调的仿真

二进制振幅键控（ASK）调制与解调设计一、ASK 调制解调系统的原理1、ASK调制原理及其方法数字幅度调制又称幅度键控（ASK），二进制幅度键控记作 2ASK。

2ASK 是利用代表数字信息“0”或“1”的基带矩形脉冲去键控一个连续的载波，使载波时断时续地输出。

有载波输出时表示发送“1”，无载波输出时表示发送“0”。

借助于第3 章幅度调制的原理，2ASK 信号可表示为e0 = s(t) cos ωc t式中，c 为载波角频率， s(t ) 为单极性 NRZ 矩形脉冲序列s(t) = ∑ a n g (t - nT b )其中， g(t) 是持续时间为 Tb 、高度为 1 的矩形脉冲，常称为门函数，an 为二进制数字。

2、ASK实现有两种方法；A、乘法器实现法. a、乘法器实现法的输入是随机信息序列，经过基带信号形成器，产生波形序列，乘法器用来进行频谱搬移，相乘后的信号通过带通滤波器滤除高频谐波和低频干扰。

b、带通滤波器的输出是振幅键控信号。

c、乘法器常采用环形调制器。

B、键控法键控法是产生ASK信号的另一种方法。

二元制ASK又称为通断控制（OOK）。

典型的实现方法是用一个电键来控制载波振荡器的输出而获得。

示意图如图1所示。

图1 3、ASK 解调原理及设计方法ASK 信号解调的常用方法主要有两种：包络检波法和相干检测法。

包络检波法的原理方框图如图2 所示:带通滤波器（BPF ）恰好使 2ASK 信号完整地通过，经包络检测后输出其包络。

低通滤波器（LPF ）的作用是滤除高频杂波，使基带信号（包络）通过。

抽样判决器包括抽样、判决及码元形成器。

定时抽样脉冲（位同步信号）是很窄的脉冲，通常位于每个码元的中央位置，其重复周期等于码元的宽度。

不计噪声影响时，带通滤波器输出为 2ASK 信号。

经抽样、判决后将码元再生，即可恢复出数字序列{an}。

相干检测法原理方框图如图3 所示相干检测就是同步解调，要求接收机产生一个与发送载波同频同相的本地载波信号，称其为同步载波或相干载波。

实验四ASK 调制与解调的仿真一．实验目的1．掌握幅度键控的原理，经过对仿真的过程和结果剖析，加深对其理解。

2.运用 MATLAB对 ASK的调制与解调过程进行仿真。

二．实验内容运用 MATLAB编程实现ASK调制解调过程，并且输出其调制后的波形，画出频谱、功率谱密度图，并比较各样调制的误码率状况，议论其调制成效。

三．软件纲要设计说明，功能模块及流程和工作原理ASK信号调制器的设计：产生二进制振幅键控信号的方法主要有两种：法 1：采纳相乘电路，用基带信号 A t 和载波 cos t 相乘就获得已调信号输出；法 2：采纳开关电路，这里的开关由输入基带信号 A t 控制，用这类方法能够获得相同的输出波形。

ASK 信号解调器的设计：ASK信号的解调方法有两种，即包络检波法和相关解调法，前者属于非相关解调。

此中解调的原理框图以下图。

依据 ASK调制的表达式可知：S2 ASK (t ) a n A cos c t综合式令A＝1，则ASK信号的一般时域表达式为：S 2ASK (t ) a n g(t nT s ) cos c tnS(t ) cos c t式中， T s 为码元间隔， g(t ) 为连续时间 Ts 2,Ts 2 内随意波形形状的脉冲（剖析时一般 设为归一化矩形脉冲） ，而 S(t) 就是代表二进制信息的随机单极性脉冲序列。

依据 ASK 相关解调的表达式：z(t ) y(t) ?cos( c t) m(t ) ? cos 2 ( c t ) m(t) ? 1 [1 cos(2 c t)] 1 m(t) 1 m(t ) cos(2c t) 2 2 2此中第 1 项是基带信号，第 2 项是频次为 2 c 的高频信号，利用低通滤波器可检出基带信 号，再经过抽样裁决，可恢复出原始信号序列。

四． 软件详尽设计、重点技术与难点、测试数据用 MATLAB 编程以下：t=0::8; % 定义时间采样值y=sin(2*pi*t); % 定义未调信号的表达式x=[ones(1,100),zeros(1,100),ones(1,100),ones(1,100),zeros(1,100),zeros(1,100) ,ones(1,100),zeros(1,101)]; % 定义载波 X 的取值z=x.*y; % 定义已调信号的表达式subplot(3,1,1) % 画第一个图plot(t,x) % 画出载波图axis([0,8,,]) % 定义范围xlabel(' 时间 ') % 定义坐标轴的名字title(' 未调信号 '); % 定义图的名字subplot(3,1,2); % 画第二个图plot(t,y) % 画出调制信号图axis([0,8,,]) % 定义范围xlabel(' 时间 ') % 定义坐标轴的名字title('载波 ')%定义图的名字subplot(3,1,3)%画出第三个图plot(t,z)%画出解调后的图axis([0,8,,]) %定义范围xlabel('时间 ')%定义坐标轴的名字title('已调信号 ');%定义图的名字仿真结果：软件中主要包括有二进制信号的产生，调制信号的产生，调制信号的解调解画图部分。

基于Simulink的ASK频带传输系统仿真与性能分析实验目的：1)熟悉数字调制系统的的几种基本调制解调方法；2)学会运用Matlab、Simulink设计这几种数字调制方法的仿真模型；3)通过仿真，综合衡量系统的性能指标。

实验原理及分析：数字调制可以分为二进制调制和多进制调制，多进制调制是二进制调制的推广，所以本文主要讨论二进制的调制与解调，最后简单讨论一下多进制调制中的MFSK(M元移频键控)和MPSK(M元移相键控)。

最常见的二进制数字调制方式有二进制振幅键控（2-ASK）、移频键控（2-FSK）和移相键控（2-PSK和2-DPSK）等。

此次实验二进制振幅键控，即——2—ASK。

典型的数字通信系统由信源、编码解码、调制解调、信道及信宿等环节构成，其框图如图3.1所示：数字调制是数字通信系统的重要组成部分，数字调制系统的输入端是经编码器编码后适合在信道中传输的基带信号。

对数字调制系统进行仿真时，我们并不关心基带信号的码型，因此，我们在仿真的时候可以给数字调制系统直接输入数字基带信号，不用再经过编码器。

图3.1 数字通信系统模型根据Simulink提供的仿真模块，数字调制系统的仿真可以简化成如图3.2所示的模型：图3. 2 数字调制系统仿真框图通常，二进制振幅键控信号（2-ASK ）的产生方法（调制方法）有两种，如图3.3所示：(a)(b)图3.3 2-ASK 信号产生的两种方法2-ASK 解调的方法也有两种相应的接收系统组成方框如图3.4所示：图3.4 2-ASK 信号接收系统组成框图根据3.3（a ）所示方框图产生2-ASK 信号，并用图3.4（b ）所示的相干解调法来解调，设计2-ASK 仿真模型如图3.5所示：图3.5 2-ASK模型在该模型中，调制和解调使用了同一个载波，目的是为了保证相干解调的同频同相，虽然这在实际运用中是不可能实现的，但是作为仿真，这样能获得更理想的结果。

仿真波形及分析：ASK调制与解调整个ASK的仿真系统的调制与解调过程为：首先将信号源的输出信号与载波通过相乘器进行相乘，在接收端通过带通滤波器后再次与载波相乘，接着通过低通滤波器、抽样判决器，最后由示波器显示出各阶段波形，并用误码器观察误码率。

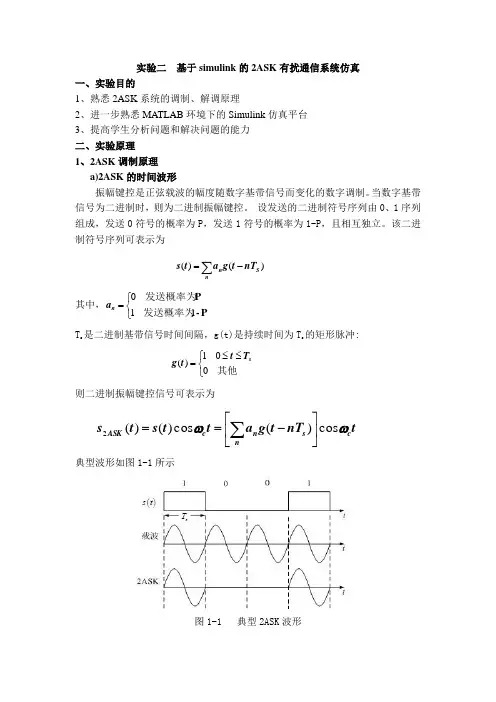

实验二 基于simulink 的2ASK 有扰通信系统仿真一、实验目的1、熟悉2ASK 系统的调制、解调原理2、进一步熟悉MATLAB 环境下的Simulink 仿真平台3、提高学生分析问题和解决问题的能力二、实验原理1、2ASK 调制原理a)2ASK 的时间波形振幅键控是正弦载波的幅度随数字基带信号而变化的数字调制。

当数字基带信号为二进制时，则为二进制振幅键控。

设发送的二进制符号序列由0、1序列组成，发送0符号的概率为P ，发送1符号的概率为1-P ，且相互独立。

该二进制符号序列可表示为)()(S nn nT t g a t s -=∑其中，⎩⎨⎧=P -P 110发送概率为发送概率为n a T s 是二进制基带信号时间间隔，g(t)是持续时间为T s 的矩形脉冲:⎩⎨⎧≤≤=其他001)(s T t t g则二进制振幅键控信号可表示为t nT t g a t t s t s c s n n c ASK ωωcos )(cos )()(2⎥⎦⎤⎢⎣⎡-==∑ 典型波形如图1-1所示图1-1 典型2ASK 波形由图1-1可以看出，2ASK 信号的时间波形e 2ASK (t)随二进制基带信号s(t)通断变化，所以又称为通断键控信号（OOK 信号）。

b)2ASK 信号的功率谱密度由于二进制的随机脉冲序列是一个随机过程，所以调制后的二进制数字信号也是一个随机过程，因此在频率域中只能用功率谱密度表示。

2ASK 信号功率谱密度的特点如下：(1)由连续谱和离散谱两部分构成，连续谱由调制信号g(t)经线性调制后决定，离散谱由载波分量决定；(2)已调信号波形的带宽是基带脉冲波形带宽的2倍。

2ASK 信号功率谱密度推导：设调制信号s(t)为单极性不归零码，码元间隔为T s ，高电平设为A ，低电平为0，则)(t s 的功率谱)(f P s 为 )(4)(4)(222f A fT Sa T A f P s s s δπ+= 已调信号为t nT t g a t t s t s c S n n c ASK ωωcos )(cos )()(2⎥⎦⎤⎢⎣⎡-==∑，其功率谱为[])()(16)()(sin )()(sin 16)(2222c c s c s c s c s c s e f f f f A T f f T f f T f f T f f T A f P -+++⎥⎥⎦⎤⎢⎢⎣⎡--+++=δδππππ图1-2 2ASK 信号的功率谱密度示意图图中，sb T f 1=，为调制信号s(t)的带宽，数值上也等于码元速率。

新疆师范大学实验报告2020年4月27日课程名称通信原理实验项目实验四：ASK调制及解调实验物理与电子工程学院电子17-5 姓名赵广宇同组实验者指导教师阿地力一、实验目的掌握用键控法产生ASK信号的方法。

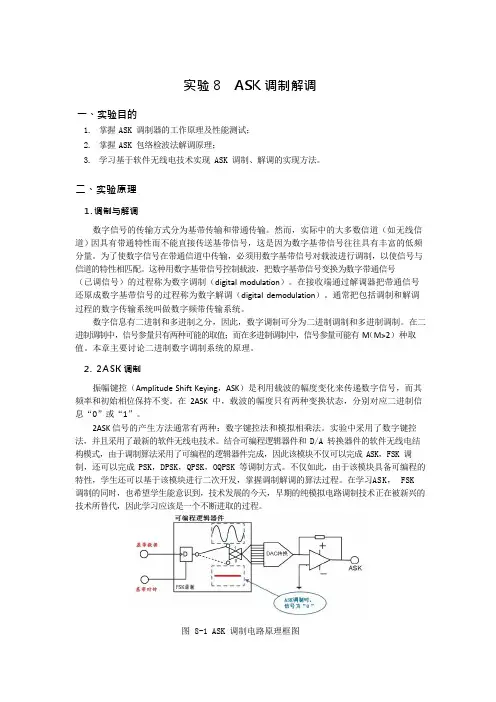

掌握ASK非相干解调的原理二、实验器材主控&信号源模块9号数字调制解调模块示波器三、实验原理1、实验原理框图2、实验框图说明ASK调制是将基带信号和载波直接相乘。

已调信号经过半波整流、低通滤波后，通过门限判决电路解调出原始基带信号。

四、实验步骤实验项目一ASK调制概述：ASK调制实验中，ASK（振幅键控）载波幅度是随着基带信号的变化而变化。

在本项目中，通过调节输入PN序列频率或者载波频率，对比观测基带信号波形与调制输出波形，观测每个码元对应的载波波形，验证ASK调制原理实验项目二ASK解调概述：实验中通过对比观测调制输入与解调输出，观察波形是否有延时现象，并验证ASK解调原理。

观测解调输出的中间观测点，如：TP4（整流输出），TP5（LPF-ASK），深入理解ASK解调过程。

若解调出的信号与原基带信号有差别，可调节抽样判决旋钮进行微调观察眼图时，1.位同步信号CLK，2.低通滤波输出信号调整主控模块，16K,PN127五、实验分析●ASK即“幅移键控”又称为“振幅键控”，所以又记作OOK信号。

ASK是一种相对简单的调制方式。

●这次实验首先对输入信号利用相关的模块进行ASK调制，再通过加入高斯白噪声传输信道，接着在接收端对信号进行ASK解调，最后把输出的信号和输入的信号进行比较。

●幅移键控（ASK）相当于模拟信号中的调幅，只不过与载频信号相乘的是二进制数码而已。

●所谓幅移就是把频率、相位作为常量，而把振幅作为变量，信息比特是通过载波的幅度来传递的。

六、实验总结●第一次进行实验时，开始运行后，跳出了如图所示的提示。

在停止运行后，在加入了数字终端模块后，提示消失，在今后进行数字实验时，可引以为戒。

课程设计任务书学生姓名：专业班级：____通信1104班___指导教师：张小梅工作单位：_____信息工程学院_题目：ASK信号的仿真分析初始条件.matlab仿真平台课程设计内容和要求1.内容：ASK信号的调制和解调2.要求：调制信号：300Hz正弦信号，经过μ律PCM编码；载波频率：100kHz；解调方式：同步解调；画出调制信号、已调信号、解调信号的波形、频谱以及误码率与输入信噪比的关系曲线；时间安排序阶段内容所需时间号1 方案设计1天2 软件设计2天3 系统调试1天4 答辩1天合计5天指导教师签名：年月日系主任（或责任教师）签名：年月日目录摘要 (III)Abstract (IV)1. 2ASK系统介绍 (1)1.1. 2ASK系统的意义、主要功能 (1)1.2. 调制解调原理、系统性能分 (1)2. 设计流程 (2)2.1. PCM编码原理 (8)2.2. 用matlab实现PCM编码. (6)2.3. 产生2ASK信号................................................................................ (8)2.4. 功率谱分析 (9)2.5. 对已调信号的相干解调 (9)3. 源程序 (9)3.1. U率PCM编码 (9)3.2. 信号的调制与解调 (12)4. 心得体会 (19)5. 参考文献 (21)摘要MATLAB是由美国mathworks公司发布的主要面对科学计算、可视化以及交互式程序设计的高科技计算环境。

它将数值分析、矩阵计算、科学数据可视化以及非线性动态系统的建模和仿真等诸多强大功能集成在一个易于使用的视窗环境中，为科学研究、工程设计以及必须进行有效数值计算的众多科学领域提供了一种全面的解决方案，并在很大程度上摆脱了传统非交互式程序设计语言（如C、Fortran）的编辑模式，代表了当今国际科学计算软件的先进水平。

ASK调制与解调电路设计及仿真在通信系统中，调制和解调电路是至关重要的组成部分。

调制是将信息信号转换成适合在通信信道中传输的信号的过程，而解调则是将传输过来的信号恢复成原始信号的过程。

下面将详细介绍调制与解调电路的设计及仿真。

1.调制电路设计和仿真:调制电路的设计目标是将原始信息信号转换成适合在通信信道中传输的信号。

常见的调制方式包括频率调制（FM）、相位调制（PM）和振幅调制（AM）。

调制电路的设计应考虑如下因素：(1)信号源：需确定原始信息信号的频率范围、幅度以及波形特征。

(2)载波信号源：选择适合的载波频率和波形。

(3)调制电路：根据调制方式选取合适的调制电路，如较简单的RC电路或相移电路等。

(4)调制参数调整：通过改变调制电路的参数，可以对调制信号的频率、相位和幅度进行调节。

(5) 仿真验证：利用电路仿真软件（如Multisim、LTspice等）对设计的调制电路进行仿真、调试和验证。

2.解调电路设计和仿真:解调电路的设计目标是将经过调制的信号恢复成原始信息信号。

解调电路的设计应考虑如下因素：(1)调制方式和参数：了解调制信号的调制方式和参数，确定解调电路的工作方式。

(2)解调电路选型：选择合适的解调电路，如包络检波电路、鉴频器等。

(3)解调参数调整：通过调整解调电路的参数，对解调信号的频率、相位和幅度进行调节。

(4)仿真验证：利用电路仿真软件对设计的解调电路进行仿真、调试和验证。

(5)信号恢复质量评估：通过仿真结果评估解调电路对原始信息信号的恢复质量，包括信噪比、失真度等。

3.综合设计和仿真:在设计调制和解调电路时，需要充分考虑信号传输的特性、噪声干扰、抗干扰性能等因素。

通过电路仿真软件，可以进行综合设计和仿真，优化调制和解调电路的性能。

此外，还可考虑以下因素：(1)双向通信：在调制和解调电路设计中，需要考虑双向通信的情况，即在同一通信链路上实现信号的传输和接收。

(2)多路复用：有时需要将多个信号在同一通信信道中传输，此时需要设计相应的多路复用电路，实现信号的分离和恢复。
