直放站系统介绍

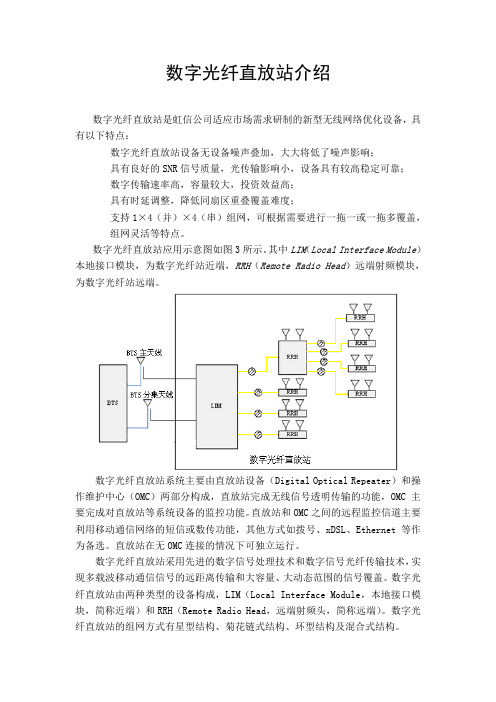

数字光纤直放站介绍数字光纤直放站是虹信公司适应市场需求研制的新型无线网络优化设备，具有以下特点：数字光纤直放站设备无设备噪声叠加，大大将低了噪声影响；具有良好的SNR信号质量，光传输影响小，设备具有较高稳定可靠；数字传输速率高，容量较大，投资效益高；具有时延调整，降低同扇区重叠覆盖难度；支持1×4（并）×4（串）组网，可根据需要进行一拖一或一拖多覆盖，组网灵活等特点。

数字光纤直放站应用示意图如图3所示。

其中LIM（Local Interface Module）本地接口模块，为数字光纤站近端，RRH（Remote Radio Head）远端射频模块，为数字光纤站远端。

数字光纤直放站系统主要由直放站设备（Digital Optical Repeater）和操作维护中心（OMC）两部分构成，直放站完成无线信号透明传输的功能，OMC主要完成对直放站等系统设备的监控功能。

直放站和OMC之间的远程监控信道主要利用移动通信网络的短信或数传功能，其他方式如拨号、xDSL、Ethernet等作为备选。

直放站在无OMC连接的情况下可独立运行。

数字光纤直放站采用先进的数字信号处理技术和数字信号光纤传输技术，实现多载波移动通信信号的远距离传输和大容量、大动态范围的信号覆盖。

数字光纤直放站由两种类型的设备构成，LIM（Local Interface Module，本地接口模块，简称近端）和RRH（Remote Radio Head，远端射频头，简称远端）。

数字光纤直放站的组网方式有星型结构、菊花链式结构、环型结构及混合式结构。

数字直放站主要技术指标：序号项目指标1光波长1310nm，1550nm2光功率-3～0dBm3工作频率WCDMA1920～1980MHz&2110～2170MHz TD-SCDMA2010～2025MHzGSM880～915MHz&925～960MHz GSMR806～824MHz&851～866MHz4系统传输时延Max 10us5时延校正设置范围0～80us6时延校正步长2us7时延校正精度1us8最大增益50dB9增益调节范围0～30dB10增益调节步长1dB11带内波动Max 3dBp-p12噪声系数≤4dB13频率稳定度±图1数字光纤直放站结构图重发主端口重发分集端口图2数字光纤直放站内部结构施主基站主收发天线耦合口施主基站分集接收天线耦合口RRH1RRH2RRH3RRH4EthernetUSB图3 LIM 近端接口模块结构重发端主收发天线重发端分集接收天线RRH1RRH2RRH3LIMRS232图4 RRH 远端射频头结构数字光纤直放站工作原理：• 下行：LIM 通过耦合器将来自基站主天线的移动通信下行信号馈送入双工器，经RF 模块，由下变频器将其下变频到中频信号，然后经A/D 变换器变换为数字中频信号，由数字信号处理单元将其经过数字信号处理后，按一定帧格式打包成串行数据，再经光收发器由光纤传输到RRH 。

直放站移动通信的三个基本要素：终端，传输系统，交换系统。

直放站：同频双向放大的中继站，又称同频中继器。

传输方式是透明传输，功能是接受和转发基站与移动台之间的信号。

直放站的目的是信号覆盖，信号增强，信号的均匀分配。

直放站主要由施主天线，直放站主机，用户天线。

沟通基站和直放站间的上、下链路，一般采用方向性更强，增益高的定向天线。

直放站一般可获得80dB左右的增益。

（增益：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。

）直放站类型：无线直放站，光纤直放站，移频直放站，室内信号分布系统等。

光纤直放站的特点采用基站直接耦合方式；无线直放站的特点采用无线空间耦合方式；直放站和信源基站之间的接入有两种典型的方式：无线空间耦合方式和基站直接耦合方式。

中继方式的确定主要是解决信号的放大和传输问题。

直放机的组成双工器，过滤器，低噪器，选频模块，功放模块。

室内信号分布可分为天馈分布系统和光纤分布系统；信号的覆盖方式解决的是信号的分配问题；直放站考虑的三个方面：接入方式，中继方式，覆盖方式。

室内信号分布系统可分为4种解决方案：1、无源天馈分布系统；2、有源天馈分布系统；3、无线接入的室内分布系统；4、光纤室内分布系统；（有源天馈分布系统是在无源天馈系统上加入功率直放机系统的产品）干扰保护比（1）同频干扰保护比C/I要求C/I》9dB 工作中一般加入3dB的余量要求C/I》12dB（2）邻频干扰保护比C/A要求C/A》-9d B 工作中一般加入3dB的余量要求C/A》-41dB(记住这几个数值，重点) 跳频技术的优点1、频率分集；2、干扰源分集；跳频技术分为基带跳频和射频跳频；基带跳频通过腔体合成器；射频跳频通过混合合成器；（重点）DT测试的主要设备包括：测试软件，测试手机，笔记本电脑，电子地图，测试车辆，GPS定位仪等。

CQT测试原则：一类城市40个测试点；二类城市30个测试点；三类城市20个测试点；其中80%为室内测试点，必须包括飞机候机楼，火车站候车室，会展中心1—3个，市区内重点旅游点1—2个，三级以上酒店占20%，大型商场/餐饮/娱乐场所占20%，高居写字楼占10%，居民小区占10%，其他测试点均匀分布。

一、直放站概述1.直放站的定义直放站（中继器）属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。

直放站的基本功能就是一个射频信号功率增强器。

直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。

在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。

直放站是一种中继产品，衡量直放站好坏的指标主要有，智能化程度（如远程监控等）、低 IP3（无委规定小于-36dBm）、低噪声系数 (NF)、整机可靠性、良好的技术服务等。

使用直放站作为实现“小容量、大覆盖”目标的必要手段之一，主要是由于使用直放站一是在不增加基站数量的前提下保证网络覆盖，二是其造价远远低于有同样效果的微蜂窝系统。

直放站是解决通信网络延伸覆盖能力的一种优选方案。

它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话等问题。

2.直放站的种类与类型(1)移动通信直放站的种类---从传输信号分有 GSM直放站和 CDMA直放站 ;---从安装场所来分有室外型机和室内型机 ;---从传输带宽来分有宽带直放站和选频（选信道）直放站 ;---从传输方式来分有直放式直放站、光纤传输直放站和移频传输直放站。

(2)移动通信直放站的类型GSM移动通信直放站GSM 移动通信直放站是解决基站覆盖而存在信号盲区的一种方式。

通过架设直放站不但能改善覆盖效果，同时能大大减少投资基站之成本。

GSM 直放站是为消除 GSM900MHz/1800MHz频段移动通信网的小范围信号盲区或弱信号区而设计生产的通信设备。

被广泛应用于地下商场、停车场、地铁、隧道、高层建筑的办公室、娱乐场所、电梯或私人住宅等基站信号所无法到达的信号盲区，同时对于消除城市因受高楼大厦影响而产生的室外局部信号阴影区或边远郊区个别村镇的弱信号区也具有相当好的覆盖效果。

福州三元达通讯设备有限公司二O O 四年三月目录一、移动通信概述二、GSM数字移动通信三、CDMA数字移动通信四、PHS通信系统五、射频、光纤、网络知识Sunnada工程技术培训书籍√移动通信直放站系统基础知识❑综合覆盖系统❑综合覆盖系统工程材料介绍❑工程作业指导书❑工程施工规范汇编：林书沉、黄环球2004、3移动通信概述1．移动通信概述移动通信是指通信双方至少有一方在移动状态中进行信息的传输和交换。

由于广泛地利用了通信工具，替代了出差、联系工作，即可大量节约能源，又可节约大量的旅途时间，提高了社会生产、流通领域各个环节的速度和效率，创造出更多、更高的社会经济价值。

1.1移动通信发展移动通信起始于20世纪20年代，是20世纪的重大成就之一。

在1895年发明了无线电之后，有关人士将莫尔斯电报用于船舶通信上，曾在1912年的一次海难中起到了通信作用，使得695人获救生还。

从此开始了移动通信的发展。

自20世纪70年代后期第一代蜂窝网（1G）在美国、日本和欧洲国家为公众开放使用以来，频谱资源的不足和模拟电子技术的局限性制约着蜂窝移动通信的发展。

直至1990年，泛欧数字蜂窝网正式向公众开放使用，采用数字时分多址（TDMA）技术，信道带宽200kHz,使用新的900MHz频谱，称为GSM（全球移动通信系统）系统，属于第二代蜂窝网（2G），这是具有现代网络特征的第一个全球数字蜂窝移动通信系统，从而使GSM成为世界上最流行的数字蜂窝网标准，随后，世界各国政府又联合制定了GSM的等效技术标准――DCS1800，它在1．8～2GHz上提供个人通信业务（PCS）。

1991年开始使用数字时分多址（TDMA），1993年又有基于码分多址（CDMA）的数字蜂窝移动通信系统，分别称为IS-54和IS-95。

20世纪90年代后，第二代数字蜂窝网广泛使用，数字通信技术成为大势所趋，2G除了提供移动手机互通电话外，还容许移动用户的手机或便携电脑实现数据通信。

培训移动通信直放站系统移动通信直放站系统（Mobile Communication Repeater System），简称MCRS，是一种集成传输、射频放大、信号处理和控制的移动通信网络扩容技术。

随着移动通信系统用户数量的不断增加，扩容已经成为一个不能回避的现实问题。

移动通信直放站系统就是解决这一问题的有效手段之一。

MCRS是一个完整的系统，它由多个单元组成，包括信号接收单元、信号放大单元、信号过滤单元以及控制单元。

其核心部件是射频放大器，通过对信号进行特定的放大处理来提高信号质量和传输距离，从而补充移动通信系统的容量。

MCRS的工作原理类似于中继器，接收到来自基站的信号后，在系统内转发信号，达到扩容的目的。

培训移动通信直放站系统，就是让用户深入了解和掌握这种技术的方法和操作。

在培训中，学员除了了解MCRS的基本原理、工作模式、结构组成和技术指标等，还要学会如何安装、调试、运行和维护MCRS。

具体来说，培训内容包括以下几个方面：1. MCRS的基础知识。

学员需要了解MCRS的产生背景、特点和优势，以及与其他扩容技术的比较。

此外，还需了解MCRS的工作原理、物理结构、组成要素和技术指标等。

2. MCRS的安装调试。

学员需要学会MCRS的安装位置、安装方法、连接模式和安全注意事项等，进而掌握信号衰减、干扰消除、回音消除等调试技术。

3. MCRS的运行管理。

学员需要了解MCRS的常见故障，以及相应的排除方法。

同时还需要学习MCRS的运行监控、指标评估和报表输出等管理技术。

4. MCRS的维护保养。

学员需要学会维护MCRS的各个组成单元，对其进行定期检测、清洁、保养等。

同时，还需要学会应对紧急情况，及时进行故障排除和修复工作。

总之，培训移动通信直放站系统是一项非常有意义的任务，它可以加强移动通信人员的技术实力，并为移动通信系统的扩容提供有力支持。

需要注意的是，在实践操作中，要时刻注意安全、保护设备，确保工作顺利进行。

无线直放站的组成无线直放站是指用于无线通信系统中的基站设备，也被称为基站放大器。

它是无线通信网络中的重要组成部分，用于增强信号的传输和覆盖范围。

无线直放站的组成包括天线、射频放大器、滤波器、功率分配器、控制器等多个模块。

无线直放站的核心部件是天线。

天线用于接收和发送无线信号，起到传输信号的作用。

无线直放站一般配备多个天线，以提供更好的信号覆盖范围和传输质量。

无线直放站还包括射频放大器。

射频放大器用于放大从天线接收到的微弱信号，以增强信号的传输能力。

射频放大器一般采用高频电子管或半导体器件作为放大元件，通过放大信号的电压和电流，使信号能够更远距离地传输。

无线直放站还包括滤波器。

滤波器用于对信号进行滤波处理，去除无关的频率成分，使信号更加纯净和稳定。

滤波器可以根据不同的通信标准和频段进行设计和调整，以满足不同的通信需求。

除了以上的核心模块，无线直放站还包括功率分配器。

功率分配器用于将接收到的信号分配给不同的天线，以实现多天线的工作。

功率分配器可以根据需要调整不同天线的发射功率，以达到最佳的信号覆盖和传输效果。

无线直放站还包括控制器。

控制器用于对无线直放站进行监控和管理。

通过控制器，可以对无线直放站的工作状态、信号质量和功率进行实时监测和调整，以保证无线通信系统的正常运行。

无线直放站的组成包括天线、射频放大器、滤波器、功率分配器和控制器等多个模块。

它们共同协作，使无线通信系统能够实现信号的增强、传输和覆盖，为人们的通信提供便利和高质量的服务。

无线直放站在现代社会中发挥着重要作用，是无线通信网络不可或缺的一部分。

光纤直放站说明范文
一、光纤直放站简介
光纤直放站（Optical Line Terminal，OLT）是构成Fiber to the Home（FTTH）系统的重要设备。

它是一种新型网络，可以提供多种服务，并且通过光纤技术将信息传输至客户端，实现大容量、高速度、低延迟的宽带互联网通信。

OLT是FTTH网络的服务节点，它通过光纤将信息传输至客户端，为用户提供宽带互联网服务。

OLT设备通常与光接口板相结合，可以通过多个光接口板接入FTTH网络。

既可以将信息传输至客户端，也可以建立的FTTH网络控制中心，用来控制网络的认证、维护和管理工作。

光纤直放站的设备板卡安装在光纤直放站机箱中，可以支持多种功能，如用户终端接入、网络控制、以太网交换、非对称数字用户线（ADSL）等。

二、光纤直放站的功能特性
1、用户终端接入：通过光纤直放站，用户可以接入FTTH网络，实现宽带服务。

2、网络控制：光纤直放站可以实现网络的认证、维护和管理功能，可以监控网络的安全性和可靠性。

3、以太网交换：支持以太网协议，可以实现以太网网络的接入，并利用以太网来支持大容量的数据传输。

4、非对称数字用户线（ADSL）：支持非对称数字用户线协议，可以提供低延迟的宽带互联网连接。

铁路光纤直放站系统详解本文主要对铁路无线列调中的光纤直放站系统进行了详细分析，重点对光纤直放站覆盖系统的基本原理和构成、特点、网络拓扑结构、网管系统等方面做了细致的描述。

通过分析，了解到光纤直放站系统具有中继距离远、信号质量高、抗干扰能力强、稳定性好和投资低等优点，是解决无线列调中的长大区间、长隧道等弱场强区域的优选方案，并已在高铁、客专、普铁和既有线改造施工中广泛应用。

铁路光纤直放站无线TN92 A 1672-5158（20__）04-0236-01光纤直放站中继系统是一种广泛应用与解决铁路无线通信弱场区问题的系统，它利用光纤作为中继媒介，具有传输距离远、信号质量高、稳定性好、投资低等优点，光纤直放站系统可以适应铁路现有无线调度通信的单双工系统、四频组和独立同步等制式及GSM-R系统，不改变运行中原有的系统功能及设备，提供全透明传输。

光纤直放站可以解决铁路的长大区间、长隧道等弱场区的无线覆盖。

一、基本原理和构成光纤直放站的作用类似于在弱场区建起了一座基站BTS，从信号接口电平看，光纤直放站拉近了车站台和移动台。

光纤直放站主要由两部分组成：近端机和远端机。

近端机的主要作用是从基站BTS（车站台）拾取信号，同时也把远端机中继过来的信号传送给基站。

远端机的主要作用是保证弱场区的场强覆盖，把BTS下来的信号（下行信号）进行功率放大，同时把移动台来的信号（上行信号）上传给基站，它是光纤直放站覆盖系统的主要设备。

近端机和远端机之间靠光纤连接，采用光纤波分复用技术，每台远端机只需要一条光纤和近端机连接，下行使用1310nm波长的光窗口，上行使用1550nm波长的光窗口。

提供光调制解调功能设备称为光端机，光端机提供上行和下行两个透明的射频传输通道，Rfin信号调制到光发射器；光接收器把调制在光上的信号还原为Rfout。

经过光调制解调后，输出的底部噪声电平比较高，为了保证信号的信噪比，输入的射频信号电平应大于50dBm。

直放站设备原理1 直放站简介移动通信直放站是对移动通信信号直接放大的一种同频中继站。

它不改变原信号的频率，也不对信号所携带的信息作任何处理。

当然它会引起一些波形畸变和相位偏移。

在正常情况下这对通信没有明显得影响，但这也正是直放站要避免的问题，尽量使波形畸变更小和相位偏移更小。

我们知道GSM通信由上行信号和下行信号组成，又因为上行信号和下行信号的频段与方向不同，所要求的信号强度也不同，因此直放机必须具备对上下行信号分别进行处理的能力。

1.1 直放站系统直放站系统分为三个部分，两个接口。

图9-1 直放站系统第一部分是基站（微蜂窝）。

它的功能是提供下行信号接受上行信号，并对信号作一定处理。

第二部分是直放站。

它是直放站系统的核心设备。

它的功能是对上下行信号作放大处理。

第三部分是目标覆盖区域。

在系统未开通前，目标覆盖区域为移动通信盲区，或目标覆盖区域通话效果很差。

第一个接口是基站（微蜂窝）与直放机的接口。

该接口担负基站与直放机之间的通信任务。

基站的下行信号经过该接口到达直放机；手机的上行信号经过该接口传到基站。

根据实际情况，该接口可以是无线接口也可以是有线接口。

无线接口是通过基站收发天线与直放机收发天线之间的通信实现的。

直放机收发天线通常是收发合一的，一般由高增益的定向天线来担任，如八木天线，平板天线，栅格天线等。

有线接口则是通过电缆将微蜂窝与直放机直接相连而成。

第二个接口是直放机与目标覆盖区域的接口。

该接口只能是无线接口。

它通过重发天线将下行信号发射到空间，供手机接收；同时收集手机上行信号送至直放站。

1.1.1 直放站的工作原理施主天线（或通过电缆）接收基站下行信号，然后通过环形双工器送入下行滤波器，下行滤波器将滤除下行信号中的部分带外噪声。

之后下行信号进入下行低噪放，下行低噪放具有抑制带内噪声，提升有用信号电平的功能。

低噪放具有60dB的增益。

低噪放的输出再通过下行滤波器滤除带外噪声后由下行功放放大。

无线直放站的组成无线直放站是无线通信系统中的一个重要组成部分。

它通常由发射机、接收机、天线、功放器、滤波器等多个模块组成，主要用于放大和增强无线信号的传输范围。

无线直放站的核心部件是发射机和接收机。

发射机负责将电信号转换为无线信号并发送出去，而接收机则负责接收无线信号并将其转换为电信号。

发射机和接收机之间通过天线进行无线信号的传输。

无线直放站中的功放器起到放大无线信号的作用。

由于无线信号在传输过程中会存在信号衰减，因此需要使用功放器来增强信号的强度，以保证信号的传输质量和稳定性。

无线直放站还配备了滤波器。

滤波器用于对无线信号进行滤波处理，去除掉不需要的频率成分，使得信号更加纯净和稳定。

滤波器可以根据不同的频段和通信标准进行调整，以满足不同的通信需求。

除了以上几个核心组件外，无线直放站还包括其他辅助设备。

比如，为了保证信号的覆盖范围和传输质量，无线直放站通常会配备多个天线。

这些天线可以根据需要进行调整和优化，以实现更好的信号覆盖效果。

无线直放站还需要配备电源供电系统。

由于无线直放站通常需要长时间运行，因此需要稳定可靠的电源供应，以保证设备的正常工作。

在实际应用中，无线直放站可以应用于各种无线通信系统中，比如移动通信系统、无线广播系统等。

它的作用是增强信号的传输范围和质量，提高通信系统的可靠性和稳定性。

总结起来，无线直放站是无线通信系统中非常重要的组成部分。

它通过发射机、接收机、天线、功放器、滤波器等多个模块的配合工作，实现对无线信号的放大和增强，从而提高信号的传输范围和质量。

无线直放站在各种无线通信系统中起到至关重要的作用，是现代通信技术不可或缺的一部分。
