电感元件的基本分类

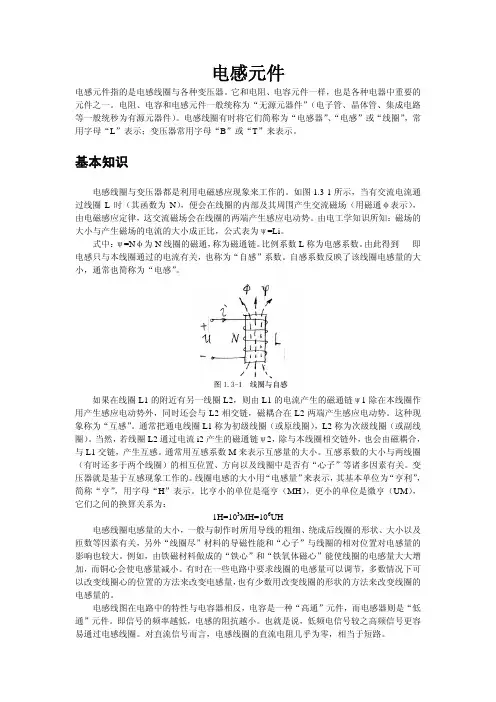

电感元件电感元件指的是电感线圈与各种变压器。

它和电阻、电容元件一样，也是各种电器中重要的元件之一。

电阻、电容和电感元件一般统称为“无源元器件”（电子管、晶体管、集成电路等一般统秒为有源元器件）。

电感线圈有时将它们简称为“电感器”、“电感”或“线圈”，常用字母“L”表示；变压器常用字母“B”或“T”来表示。

基本知识电感线圈与变压器都是利用电磁感应现象来工作的。

如图1.3-1所示，当有交流电流通过线圈L时（其函数为N），便会在线圈的内部及其周围产生交流磁场（用磁通φ表示），由电磁感应定律，这交流磁场会在线圈的两端产生感应电动势。

由电工学知识所知：磁场的大小与产生磁场的电流的大小成正比，公式表为ψ=Li。

式中：ψ=Nφ为N线圈的磁通，称为磁通链。

比例系数L称为电感系数。

由此得到即电感只与本线圈通过的电流有关，也称为“自感”系数。

自感系数反映了该线圈电感量的大小，通常也简称为“电感”。

如果在线圈L1的附近有另一线圈L2，则由L1的电流产生的磁通链ψ1除在本线圈作用产生感应电动势外，同时还会与L2相交链，磁耦合在L2两端产生感应电动势。

这种现象称为“互感”。

通常把通电线圈L1称为初级线圈（或原线圈），L2称为次级线圈（或副线圈）。

当然，若线圈L2通过电流i2产生的磁通链ψ2，除与本线圈相交链外，也会由磁耦合，与L1交链，产生互感。

通常用互感系数M来表示互感量的大小。

互感系数的大小与两线圈（有时还多于两个线圈）的相互位置、方向以及线圈中是否有“心子”等诸多因素有关。

变压器就是基于互感现象工作的。

线圈电感的大小用“电感量”来表示，其基本单位为“亨利”，简称“亨”，用字母“H”表示。

比亨小的单位是毫亨（MH），更小的单位是微亨（UM），它们之间的换算关系为：1H=103MH=106UH电感线圈电感量的大小，一般与制作时所用导线的粗细、绕成后线圈的形状、大小以及匝数等因素有关，另外“线圈尽”材料的导磁性能和“心子”与线圈的相对位置对电感量的影响也较大。

电感的作用跟分类电感在电路当中是必不可少的元器件，形象说法：“通直流，阻交流；通直流：所谓通直流就是指在直流电路中，电感的作用就相当于一根导线，不起任何作用；阻交流：在交流电路中，电感会有阻抗，即XL，整个电路的电流会变小，对交流有一定的阻碍作用。

电感的单位：电感的基本单位为:亨(H) 换算单位有:1H=1000mH,1H=1000000uH电感的分类1.按电感形式分类：固定电感、可变电感。

2.按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

3.按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。

4.按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。

5.按工作频率分类：高频线圈、低频线圈。

6.按结构特点分类：磁芯线圈、可变电感线圈、色码电感线圈、无磁芯线圈等。

色码电感线圈是一种高频电感线圈，它是在磁芯上绕上一些漆包线后再用环氧树脂或塑料封装而成。

它的工作频率为10KHz至200MHz，电感量一般在0.1uH到3300uH之间。

色码电感器是具有固定电感量的电感器，其电感量标志方法同电阻一样以色环来标记。

电感在电路中的作用:滤波、振荡、延迟、。

1.滤波：所谓滤波就是把电路中不想要的多余的因素去除掉，电感滤波通常会跟电容组合成电路，利用电容的充放电跟电感的通直流，阻交流特性，阻止交流通过保证直流电的顺利通过，从而滤除交流。

2.振荡：顾名思义就是产生震荡波动，在电路当中就是直流变交流的一个过程，也就是电路中的“振荡器”，在振荡器波形状态可分为：正旋波，锯齿波，梯形波，方波，矩形波，尖峰波。

频率由几HZ-几十GHZ.在有线电，无线电领域应用非常广泛。

3.延迟：电感线圈通电时,产生自感电动势u=dψ/dt=L•di/dt 根据楞次定律：当i增加时感应电流的方向与i相反，电感线圈刚通电时，电流变化很快，感应电流很大，它与原电流相叠加，使得线圈中的电流只能从0开始增大，直到电流变化趋于0，这时线圈中的电流才能达最大。

一、电感器的种类（一）按结构分类电感器按其结构的不同可分为线绕式电感器和非线绕式电感器（多层片状、印刷电感等）,还可分为固定式电感器和可调式电感器。

固定式电感器又分为空心电子表感器、磁心电感器、铁心电感器等,根据其结构外形和引脚方式还可分为立式同向引脚电感器、卧式轴向引脚电感器、大中型电感器、小巧玲珑型电感器和片状电感器等。

可调式电感器又分为磁心可调电感器、铜心可调电感器、滑动接点可调电感器、串联互感可调电感器和多抽头可调电感器。

（二）按工作频率分类电感按工作频率可分为高频电感器、中频电感器和低频电感器。

空心电感器、磁心电感器和铜心电感器一般为中频或高频电感器,而铁心电感器多数为低频电感器。

（三）按用途分类电感器按用途可分为振荡电感器、校正电感器、显像管偏转电感器、阻流电感器、滤波电感器、隔离电感器、被偿电感器等。

振荡电感器又分为电视机行振荡线圈、东西枕形校正线圈等。

显像管偏转电感器分为行偏转线圈和场偏转线圈。

阻流电感器（也称阻流圈）分为高频阻流圈、低频阻流圈、电子镇流器用阻流圈、电视机行频阻流圈和电视机场频阻流圈等。

滤波电感器分为电源（工频）滤波电感器和高频滤波电感器等。

二．变压器的种类变压器可以根据其工作频率、用途及铁心形状等进行分类。

（一）按工作频率分类：变压器按工作频率可分为高频变压器、中频变压器和低频变压器。

（二）按用途分类：变压器按其用途可分为电源变压器、音频变压器、脉冲变压器、恒压变压器、耦合变压器、自耦变压器、隔离变压器等多种。

（三）按铁心（或磁心）形状分类：变压器按铁心（磁心）形状可分为“E”型变压器、“C”型变压器和环型变压器。

（一）电感器的结构与特点电感器一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。

1．骨架骨架泛指绕制线圈的支架。

一些体积较大的固定式电感器或可调式电感器（如振荡线圈、阻流圈等），大多数是将漆包线（或纱包线）环绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。

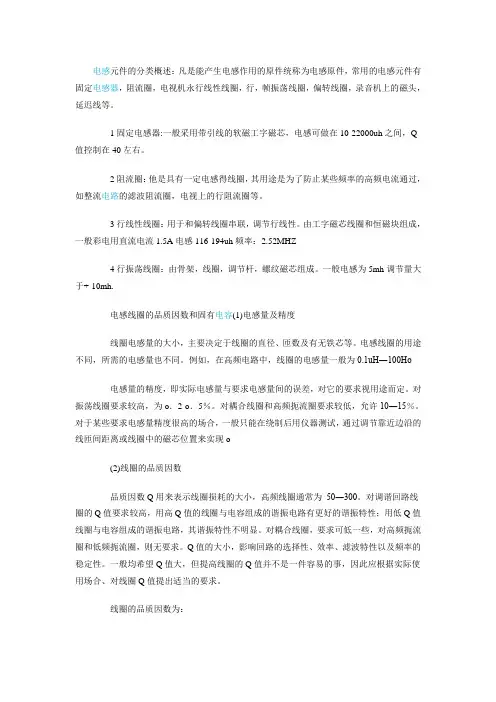

电感元件的分类概述：凡是能产生电感作用的原件统称为电感原件，常用的电感元件有固定电感器，阻流圈，电视机永行线性线圈，行，帧振荡线圈，偏转线圈，录音机上的磁头，延迟线等。

1固定电感器:一般采用带引线的软磁工字磁芯，电感可做在10-22000uh之间，Q 值控制在40左右。

2阻流圈：他是具有一定电感得线圈，其用途是为了防止某些频率的高频电流通过，如整流电路的滤波阻流圈，电视上的行阻流圈等。

3行线性线圈：用于和偏转线圈串联，调节行线性。

由工字磁芯线圈和恒磁块组成，一般彩电用直流电流1.5A电感116-194uh频率：2.52MHZ4行振荡线圈：由骨架，线圈，调节杆，螺纹磁芯组成。

一般电感为5mh调节量大于+-10mh.电感线圈的品质因数和固有电容(1)电感量及精度线圈电感量的大小，主要决定于线圈的直径、匝数及有无铁芯等。

电感线圈的用途不同，所需的电感量也不同。

例如，在高频电路中，线圈的电感量一般为0.1uH―100Ho电感量的精度，即实际电感量与要求电感量间的误差，对它的要求视用途而定。

对振荡线圈要求较高，为o．2-o．5％。

对耦合线圈和高频扼流圈要求较低，允许10―15％。

对于某些要求电感量精度很高的场合，一般只能在绕制后用仪器测试，通过调节靠近边沿的线匝间距离或线圈中的磁芯位置来实现o(2)线圈的品质因数品质因数Q用来表示线圈损耗的大小，高频线圈通常为50―300。

对调谐回路线圈的Q值要求较高，用高Q值的线圈与电容组成的谐振电路有更好的谐振特性；用低Q值线圈与电容组成的谐振电路，其谐振特性不明显。

对耦合线圈，要求可低一些，对高频扼流圈和低频扼流圈，则无要求。

Q值的大小，影响回路的选择性、效率、滤波特性以及频率的稳定性。

一般均希望Q值大，但提高线圈的Q值并不是一件容易的事，因此应根据实际使用场合、对线圈Q值提出适当的要求。

线圈的品质因数为：Q=ωL/R式中：ω――工作角频；L――线圈的电感量；R――线圈的总损耗电阻线圈的总损耗电阻，它是由直流电阻、高频电阻(由集肤效应和邻近效应引起)介质损耗等所组成。

电感的分类和作用
电感是指能吸收电能并返回的一种电容器，它是一种电子元器件，由绕制的线圈及其他一些材料构成。

电感是电路中最重要的元器件之一、它的作用可以分为信号放大、电路阻抗的增加、阻抗及电流调整、谐振及滤波等。

一、电感的分类
1.根据结构分类：按照电感线圈及其他材料的构造形式，电感可以分为普通变压器、芯线电感、绕空心电感、绕芯线电感、磁核电感等。

2.根据材料分类：按照线圈或磁芯的材料类型，可分为铁芯电感、活塞线电感、特殊材料磁心电感、芯心等；按照额定参数不同，可分为一次型电感、多次性电感、重复型电感、调节型电感、试验型电感等。

3.根据功能分类：可分为振荡型电感、滤波型电感、容忍电感、变压型电感等。

二、电感的作用
1.信号放大：电感作为电路中的一种元器件，可以将输入信号进行放大，从而使信号更大，更强。

2.阻抗增加：电感可以增加电路的电阻值，减少电流的流动，从而调整电路的阻抗值，改变电路的传输特性。

3.电流调节：电感可以控制电流，改变电路的速率，使电流变缓或变快，以获得理想的电路动态特性。

4.谐振和滤波：电感可以利用其自身的特性。

电感的作用及分类电感是一种储能元件，通过其自感性产生的电感作用可以将电能转化为磁能或从磁能转化为电能。

电感在电子电路中起着重要作用，广泛应用于电源、滤波、调整阻抗等方面。

本文将对电感的作用以及分类进行详细介绍。

一、电感的作用：1.储能：电感是一种储能元件，当通过电感的电流变化时，电感内部会产生磁场，进而将电能转化为磁能进行储存。

当电流变化方向相反时，磁场亦相反。

这样，当电流变化回到初始状态时，磁场也会消失，这就说明了电感对电能进行了储存。

2.滤波：电感在滤波电路中可以起到滤除高频或低频信号的作用。

通过选择适当的电感数值和阻抗匹配的方法，可以将特定频率的信号通过，而将其他频率的信号阻断。

这样可以实现对电路中的杂散信号进行滤除，提高信号的质量。

3.限流：由于电感具有阻抗特性，当电流变化时，电感内部产生的磁场会阻碍电流的变化。

因此，通过在电路中串联电感，可以实现对电流的限制和平滑处理。

这种限流作用可以防止电流过大对电路元件造成损坏，并保护电路的正常工作。

4.阻抗匹配：电感可以根据电路的需要调整电流的频率响应，起到阻抗匹配的作用。

通过选择合适的电感数值，可以减小电流的回路并提高电路的稳定性和效率。

5.感应耦合：电感具有感应耦合的作用，可以将信号从一个电路传输到另一个电路中。

在变压器中，通过电感的协同作用，可以实现电能的传输和变压。

二、电感的分类：根据电感的结构和材料不同，电感可以分为多种类型。

以下是几种常见的电感分类：1.风扇电感：风扇电感是一种线圈状的电感元件，常用于电源和滤波电路中。

它由绕组和磁芯组成，能够抑制电源中的高频杂散信号。

2.变压器：变压器是一种由两个或多个绕组组成的电感元件，通过电磁感应实现电能的传输和变压。

变压器分为隔离变压器和耦合变压器。

3.环氧树脂封装电感：这种电感是由绕组、磁芯和环氧树脂封装组成。

它具有较好的耐高温性能和抗震性能，常用于高温和震动环境中。

4.调整电感：这种电感是由绕组和可调整磁芯组成的。

电感的分类
电感是一种电力电子元件，它把电流转换成能量的过程叫做感应。

电感的分类主要有以下几类：
一、按外形分类
1.卷圈类电感：常见的是带线圈的单圈（或者多圈）卷圈型电感，外
形小巧，可以做耳朵型电容，也可以做小体积的高精度电感，比如螺
纹电感等；
2.有芯片的类电感：此类电感有芯片，外形类似一个M型，有表面贴装、圆柱型、椭圆型和T型等；
3.磁性套筒类电感：外形是一个带内芯及外壳组成的柱形结构，通常
有表面安装型和钢板安装型两种；
4.PCB电感：外形是一个板状结构，表面上可以有直接焊接的接地点或
孔位，配合使用可以更好的安装在PCB上。

二、按结构分类
1.固定类电感：主要包括管型电感、罗经类电感、全封闭式电感等，
常用于无公害电源和脉冲电源等情况；
2.可调类电感：又叫调节型电感，主要包括调整型电感、调节式电感
及磁性套筒式电感，用于交流电路中的电源调节等；
3.带穿孔的类电感：主要是指带有穿孔孔位的电感，可以安装DIP芯片，方便PCB安装；
4.电路开关类电感：此类电感主要用于电路开关的控制，具有很强的
稳定性，常用于电路保护和检测。

三、按用途分类
1.滤波类电感：由于其具有高频电感，因此经常用于高频电路滤波，
使用不同频率的电感，可以实现各种不同的频率滤波；
2.保护类电感：常用于保护电路中元器件不受损害；
3.匹配类电感：主要用于电路匹配，保证电路正常工作，用于信号电
路的正确传输；
4.磁性类电感：用于更高效率的能量转换，具有节省能耗、频率响应快等特点。

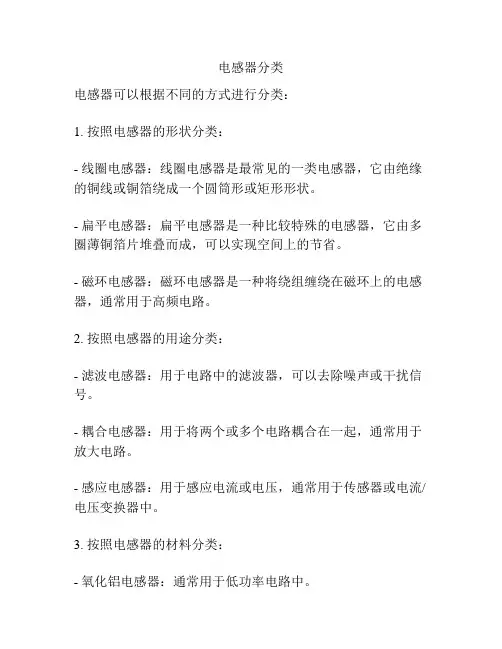

电感器分类
电感器可以根据不同的方式进行分类：
1. 按照电感器的形状分类：
- 线圈电感器：线圈电感器是最常见的一类电感器，它由绝缘的铜线或铜箔绕成一个圆筒形或矩形形状。

- 扁平电感器：扁平电感器是一种比较特殊的电感器，它由多圈薄铜箔片堆叠而成，可以实现空间上的节省。

- 磁环电感器：磁环电感器是一种将绕组缠绕在磁环上的电感器，通常用于高频电路。

2. 按照电感器的用途分类：
- 滤波电感器：用于电路中的滤波器，可以去除噪声或干扰信号。

- 耦合电感器：用于将两个或多个电路耦合在一起，通常用于放大电路。

- 感应电感器：用于感应电流或电压，通常用于传感器或电流/电压变换器中。

3. 按照电感器的材料分类：
- 氧化铝电感器：通常用于低功率电路中。

- 铁氧体电感器：通常用于高频电路中。

- 陶瓷电感器：通常用于微波电路中。

- 薄膜电感器：通常用于高精度电路中。

一、电感器的定义。

1.1 电感的定义：电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。

用L表示，单位有亨利(H)、毫亨利(mH)、微亨利(uH)，1H=10^3mH=10^ 6uH。

滤波作用，因为开关电源利用的是PWM都是百K级的频率，而且是开关状态产生高次谐波干扰，高次谐波干扰对电网和电路都是污染，因此要滤掉，利用电感的通低频隔高频和电容的通高频隔低频滤掉高次谐波，因此要在开关电源中串入电感，并上电容，电感等效电阻Rl=2*PI*f*L，电容等效电阻Rc=1/(2 *PI*f*C),一般取电感10-50mH(前提是电感不能磁饱和),电容取0.047uF,0.1uF等，假设电感取10mH，电容取0.1uF,则对于1MHz的谐波干扰，电感Rl=2*3.14*1Meg*10mH=62.8Kohm,电容Rc=1/(2*3.14*1Meg *0.1uF)=1.59ohm。

显然，高频信号经过电感后会产生很大的压降，通过电容旁路到地，从而滤掉两方面的杂波，一个是来自电源电路，一个是来自电力网。

电感是利用电磁感应的原理进行工作的.当有电流流过一根导线时,就会在这根导线的周围产生一定的电磁场,而这个电磁场的导线本身又会对处在这个电磁场范围内的导线发生感应作用.对产生电磁场的导线本身发生的作用,叫做"自感";对处在这个电磁场范围的其他导线产生的作用,叫做"互感".电感线圈的电特性和电容器相反,"阻高频,通低频".也就是说高频信号通过电感线圈时会遇到很大的阻力,很难通过;而对低频信号通过它时所呈现的阻力则比较小,即低频信号可以较容易的通过它.电感线圈对直流电的电阻几乎为零.电阻,电容和电感,他们对于电路中电信号的流动都会呈现一定的阻力,这种阻力我们称之为"阻抗"电感线圈对电流信号所呈现的阻抗利用的是线圈的自感.电感线圈有时我们把它简称为"电感"或"线圈",用字母"L"表示.绕制电感线圈时,所绕的线圈的圈数我们一般把它称为线圈的"匝数".电感线圈的性能指标主要就是电感量的大小.另外,绕制电感线圈的导线一般来说总具有一定的电阻,通常这个电阻是很小的,可以忽略不记.但当在一些电路中流过的电流很大时线圈的这个很小的电阻就不能忽略了,因为很大的线圈会在这个线圈上消耗功率,引起线圈发热甚至烧坏,所以有些时候还要考虑线圈能承受的电功率电感是导线内通过交流电流时，在导线的内部及其周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。

什么是电感电感基础知识什么是电感——电感基础知识一、电感的定义和基本原理电感是电学中的一个重要概念，指的是导体中由于电流变化而产生的电磁感应现象。

当电流通过一个导体时，导体周围会形成一个磁场，而这个磁场会对导体自身的电流产生影响，这种影响就是电感。

电感的数值大小取决于导体的几何形状、导线长度、电流大小等。

单位为亨利（H），1H 等于当电流变化率为 1A/s 时在导体中产生的感应电动势为 1V。

二、电感的分类根据电感的结构和工作原理，电感可以分为以下几种类型：1. 铁心电感器：在铁芯中通过线圈形成的电感器，常用于交流电路；2. 空心线圈电感器：无铁芯的线圈电感器，常用于高频电路；3. 变压器：由两个或多个线圈构成的电感器，常用于变压、隔离和匹配电路；4. 闭合线圈电感器：由闭合线圈构成的电感器，常用于电子设备中。

三、电感的特性电感具有一些独特的特性，这些特性在电路设计和电子工程中具有重要意义，例如：1. 电感对交流电有阻抗，即电感的阻抗随频率变化而变化；2. 电感会储存能量，当电流变化时，电感会释放储存的能量；3. 电感可以作为滤波元件，用于去除电路中的高频噪声和干扰信号；4. 电感可以用于传输能量，例如无线充电和电力传输中的感应线圈。

四、电感的应用领域电感在各种电子设备和电路中都有广泛的应用，如：1. 电源系统：用于变压、滤波、隔离等；2. 通信系统：用于天线、滤波、信号传输等；3. 音频系统：用于扬声器、耳机、信号处理等；4. 汽车电子：用于点火系统、发电机、传感器等。

五、电感的计算和选择在电路设计中，我们需要计算和选择合适的电感器以满足电路要求，一般需要考虑以下参数：1. 电感的感值和容差：根据电路的电流和频率要求选择合适的感值和容差范围；2. 电感的功率和电流：确保电感器能够承受电路中的功率和电流；3. 电感的尺寸和结构：根据电路的空间限制选择适合的尺寸和结构；4. 电感的成本和可靠性：考虑电感器的成本和长期可靠性。

电感（Inductor）(电感线圈)是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应元件，也是电子电路中常用的元器件之一。

一、电感的分类按电感值分类：固定电感、可变电感。

按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。

按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。

二、电感的主要参数及识别1．电感量L电感量L也称作自感系数，是表示电感元件自感应能力的一种物理量。

感应电流总是阻碍磁通量的变化，犹如线圈具有惯性，这种电磁惯性的大小就用电感量L来表示。

L的大小与线圈匝数、尺寸和导磁材料均有关，采用硅钢片或铁氧体作线圈铁芯，可以较小的匝数得到较大的电感量。

L的基本单位为H(亨)，实际用得较多的单位为mH(毫亨)、μH(微亨)和nH（纳亨），它们的换算关系如下：1H=103mH=106μH=109nH。

2．感抗X L感抗X L在电感元件参数表上一般查不到，但它与电感量、电感元件有关，计算公式为：X L (Ω)=2лf(Hz)L(H)。

不难看出，线圈通过低频电流时X L小。

通过直流电时X L为零，仅线圈的直流电阻起阻力作用，因电阻：—般很小，所以近似短路。

通过高频电流时X L大，若L也大，则近似开路。

线圈的此种特性正好与电容相反，所以利用电感元件和电容器就可以组成各种高频、中频和低频滤波器，以及调谐回路、选频回路和阻流圈电路等等。

3．品质因数Q品质因数表示电感线圈品质的参数，亦称作Q值或优值。

线圈在一定频率的交流电压下工作时，其感抗X L和等效损耗电阻之比即为Q值，表达式如下：Q=2лfL/R。

由此可见，线圈的感抗越大，损耗电阻越小，其Q值就越高。

Q的数值大都在几十至几百，Q值越高，电路的损耗越小，效率越高。

4．直流电阻（DCR）即电感线圈自身的直流电阻，可用万用表或欧姆表直接测得。

5．额定电流（Rated Current）通常是指允许长时间通过电感元件的直流电流值。

一、实训目的本次电感检测实训旨在使学生掌握电感的概念、分类、特性，了解电感元件在电路中的作用，并能正确使用电感检测仪器对电感元件进行检测。

通过实训，提高学生的动手能力和实际操作技能。

二、实训内容1. 电感元件的基本知识2. 电感元件的分类及特性3. 电感检测仪器的使用4. 电感元件的检测方法5. 实际电路中电感元件的应用三、实训过程1. 电感元件的基本知识首先，我们学习了电感元件的定义、分类、符号及单位。

电感元件是一种储存电能的元件，当电流通过电感元件时，会产生自感电动势，阻碍电流的变化。

电感元件的分类包括：线性电感、非线性电感、固定电感、可变电感等。

电感元件的符号为L，单位为亨利（H）。

2. 电感元件的分类及特性我们了解了各种电感元件的特性，如线绕电感、贴片电感、空心电感等。

线绕电感具有较大的电感值，但体积较大；贴片电感体积小，但电感值较小；空心电感电感值较大，但容易受外界因素影响。

3. 电感检测仪器的使用我们学习了电感检测仪器的使用方法，包括仪器的开机、校准、测量等步骤。

电感检测仪器主要有LCR测试仪、电感计等。

4. 电感元件的检测方法我们掌握了电感元件的检测方法，包括以下几种：（1）直接测量法：使用电感检测仪器直接测量电感元件的电感值。

（2）比较法：使用电感检测仪器分别测量待测电感元件和标准电感元件的电感值，比较两者的差异。

（3）替换法：将待测电感元件替换到电路中，观察电路性能的变化，从而判断电感元件的好坏。

5. 实际电路中电感元件的应用我们了解了电感元件在实际电路中的应用，如滤波、振荡、延迟等。

在滤波电路中，电感元件可以阻止高频信号的通过，实现低通滤波；在振荡电路中，电感元件与电容元件配合，产生稳定的振荡信号；在延迟电路中，电感元件可以延迟信号的传输。

四、实训结果通过本次实训，我们掌握了电感元件的基本知识、分类、特性，了解了电感检测仪器的使用方法，并能正确使用电感检测仪器对电感元件进行检测。

电感分类电感是一种用于储存和释放电能的重要元件，广泛应用于电子电路中。

根据其特性和用途的不同，可以将电感分为多种类型。

一、磁性电感磁性电感是最常见的一种电感，它是通过将导线绕制成线圈的形式来制作的。

线圈中的导线通常采用铜或铝等导电材料，通过绕制成多圈的形式来增加磁感应强度。

当通过线圈中通入电流时，线圈内部会产生磁场，磁场的强弱取决于通入线圈的电流大小。

由于磁场的存在，线圈内部会产生感应电动势，从而储存电能。

磁性电感在电子电路中具有多种应用。

例如，在直流电源中，可以通过连接磁性电感来实现对电流的滤波作用，去除电源中的纹波。

此外，磁性电感还可以用于变压器的制作，通过线圈的匝数比例来实现电压的升降。

二、铁芯电感铁芯电感是在磁性电感的基础上进一步改进而成的一种电感。

与磁性电感不同，铁芯电感在线圈内部添加了一个铁芯。

这个铁芯通常由铁磁材料制成，如硅钢片。

铁芯的存在可以增加线圈内部的磁感应强度，从而提高电感的效果。

铁芯电感主要用于高频电路中，因为在高频电路中，磁感应强度的变化频率非常高，而铁芯可以增加线圈的自感应系数，提高电感器对高频信号的响应速度。

三、气芯电感气芯电感是一种使用气体作为芯材的电感。

与磁性电感和铁芯电感不同，气芯电感中的线圈没有实心的芯材，而是通过将导线绕制在空气中来实现的。

气芯电感的制作过程相对简单，成本较低。

气芯电感通常用于低频电路中，因为在低频电路中，对于线圈内部的磁感应强度的要求较低。

此外，气芯电感还可以通过调整线圈的匝数来改变电感的大小，从而满足不同电路的需求。

四、变压器变压器是一种特殊的电感，它由两个或多个线圈组成。

其中一个线圈称为“一次线圈”，另一个线圈称为“二次线圈”。

通过变压器，可以实现电压的升降转换。

当一次线圈中通入电流时，根据两个线圈的匝数比例，可以在二次线圈中获得不同的电压输出。

变压器广泛应用于电力系统中，用于将高压输电线路中的电压升高或降低到适合用户使用的电压级别。

电感的分类和作用电感线圈电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。

用L表示，单位有亨利(H)、毫亨利(mH)、微亨利(uH)，1H=10^3mH=10^6uH。

一、电感的分类按电感形式分类：固定电感、可变电感。

按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。

按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。

二、电感线圈的主要特性参数1、电感量L电感量L表示线圈本身固有特性，与电流大小无关。

除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。

2、感抗XL电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。

它与电感量L和交流电频率f的关系为XL=2πfL3、品质因素Q品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R。

线圈的Q值愈高，回路的损耗愈小。

线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。

线圈的Q值通常为几十到几百。

4、分布电容线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。

分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。

三、常用线圈1、单层线圈单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。

如晶体管收音机中波天线线圈。

2、蜂房式线圈如果所绕制的线圈，其平面不与旋转面平行，而是相交成一定的角度，这种线圈称为蜂房式线圈。

而其旋转一周，导线来回弯折的次数，常称为折点数。

蜂房式绕法的优点是体积小，分布电容小，而且电感量大。

蜂房式线圈都是利用蜂房绕线机来绕制，折点越多，分布电容越小3、铁氧体磁芯和铁粉芯线圈线圈的电感量大小与有无磁芯有关。

在空芯线圈中插入铁氧体磁芯，可增加电感量和提高线圈的品质因素。

电感基本知识电感元件的分类概述：凡是能产生电感作用的原件统称为电感原件，常用的电感元件有固定电感器，阻流圈，电视机永行线性线圈，行，帧振荡线圈，偏转线圈，录音机上的磁头，延迟线等。

1 固定电感器:一般采用带引线的软磁工字磁芯，电感可做在10-22000uh之间，Q值控制在40左右。

2 阻流圈：他是具有一定电感得线圈，其用途是为了防止某些频率的高频电流通过，如整流电路的滤波阻流圈，电视上的行阻流圈等。

3 行线性线圈：用于和偏转线圈串联，调节行线性。

由工字磁芯线圈和恒磁块组成，一般彩电用直流电流1.5A电感116-194uh频率：2.52MHZ4 行振荡线圈：由骨架，线圈，调节杆，螺纹磁芯组成。

一般电感为5mh调节量大于+-10mh.电感线圈的品质因数和固有电容(1)电感量及精度线圈电感量的大小，主要决定于线圈的直径、匝数及有无铁芯等。

电感线圈的用途不同，所需的电感量也不同。

例如，在高频电路中，线圈的电感量一般为0.1uH¡100Ho电感量的精度，即实际电感量与要求电感量间的误差，对它的要求视用途而定。

对振荡线圈要求较高，为o．2-o．5％。

对耦合线圈和高频扼流圈要求较低，允许10¡15％。

对于某些要求电感量精度很高的场合，一般只能在绕制后用仪器测试，通过调节靠近边沿的线匝间距离或线圈中的磁芯位置来实现o(2)线圈的品质因数品质因数Q用来表示线圈损耗的大小，高频线圈通常为50¡300。

对调谐回路线圈的Q值要求较高，用高Q值的线圈与电容组成的谐振电路有更好的谐振特性；用低Q值线圈与电容组成的谐振电路，其谐振特性不明显。

对耦合线圈，要求可低一些，对高频扼流圈和低频扼流圈，则无要求。

Q值的大小，影响回路的选择性、效率、滤波特性以及频率的稳定性。

一般均希望Q值大，但提高线圈的Q值并不是一件容易的事，因此应根据实际使用场合、对线圈Q值提出适当的要求。

线圈的品质因数为：Q=ωL/R式中：ω¡¡工作角频；L¡¡线圈的电感量；R¡¡线圈的总损耗电阻线圈的总损耗电阻，它是由直流电阻、高频电阻(由集肤效应和邻近效应引起)介质损耗等所组成。

电 感一、电感的分类按 电感形式 分类：固定电感、可变电感。

苏州翰光电子有限公司按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

按 工作性质 分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。

按 绕线结构 分类：单层线圈、多层线圈、蜂房式线圈。

二、电感线圈的主要特性参数电路中的线圈是指电感器。

指导线一根一根绕起来，导线相互互相绝缘，而绝缘管可以是空心的也可以包含铁芯或磁粉芯，简称电感。

电感又可分为固定电感和可变电感，固定电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线相互互相绝缘，而绝缘管可以是空心的也可以包含铁芯或磁粉芯，简称电感或线圈。

用 L 表示，单位有亨利 ( H 毫亨利 ( mH 微亨利 ( uH1H=10^3mH=10^6uH1 电感量 L电感量 L 表示线圈自身固有特性，与电流大小无关。

除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。

2 感抗 XL电感线圈对交流电流阻碍作用的大小称感抗 XL 单位是欧姆。

与电感量 L 和交流电频率 f 关系为 XL=2 π fL3 品质因素 Q品质因素 Q 表示线圈质量的一个物理量， Q 为感抗 XL 与其等效的电阻的比值，即： Q=XL/R线圈的 Q 值愈高，回路的损耗愈小。

线圈的 Q 值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。

线圈的 Q 值通常为几十到几百。

4 分布电容线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在电容被称为分布电容。

分布电容的存在使线圈的 Q 值减小，稳定性变差，因而线圈的分布电容越小越好。

三、常用线圈1 单层线圈单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。

如晶体管收音机中波天线线圈。

2 蜂房式线圈如果所绕制的线圈，其平面不与旋转面平行，而是相交成一定的角度，这种线圈称为蜂房式线圈。

而其旋转一周，导线来回弯折的次数，常称为折点数。

电感元件的基本分类电感元件是电子电路中常见的 passice（被动）元件之一，用于储存和释放磁能。

它们在各种电子设备和电路中起着重要的作用。

电感元件的基本分类主要由其构造和用途来决定，下面将介绍最常见的四种电感元件。

1. 线圈电感线圈电感是最常见的电感元件之一，它是由导线绕成的圈圈而成，其中一根末端可连接电源，而另一根末端则可连接其它电路元件。

线圈电感通常用于滤波器、放大器和振荡器等电路中。

这种电感元件的作用是通过导线绕成的圈圈产生磁场，以储存和传递电能。

线圈电感还可以根据其结构来细分为两种类型：空心线圈电感和铁芯线圈电感。

空心线圈电感是由空心的导线绕成的，适用于高频电路中；而铁芯线圈电感是由导线绕在铁芯上，适用于低频电路中。

2. 变压器变压器是一种特殊类型的电感元件，它主要由两个或多个线圈绕在同一个铁芯上构成。

其中一个线圈被称为“主线圈”，而其余的线圈则被称为“副线圈”。

变压器的作用是通过电磁感应原理将电能从一个线圈传输到另一个线圈中，从而改变电压和电流的大小。

变压器常用于电力系统中，用于电能转换、电压调节和电流变换等应用。

它们还广泛应用于变频器、无线充电器、电子电源等领域。

3. 磁珠电感磁珠电感是一种特殊的线圈电感，它是由导线绕在磁珠上而成。

磁珠电感主要用于滤波器和射频（Radio Frequency）电路中，用来去除电磁干扰和保护其他电子元件。

磁珠电感的特殊结构使其在高频电路中具有很好的性能。

磁珠电感还可以根据其材料来分类，常见的磁珠材料有铁氧体和镍锌铁氧体。

铁氧体磁珠电感适用于高频应用，而镍锌铁氧体磁珠电感适用于射频应用。

4. 圆环电感圆环电感是一种特殊的线圈电感，它的线圈被绕在一个磁性材料的环上而成。

圆环电感主要用于电磁感应和传感器应用中。

它们可以测量和监测磁场的强度和方向，并将其转换为电信号。

圆环电感可以根据其构造和用途来细分为两种类型：非饱和圆环电感和饱和圆环电感。

非饱和圆环电感用于线性应用中，其磁性材料不会饱和；而饱和圆环电感用于非线性应用中，在达到一定电流或磁场强度时，磁性材料会饱和。
