下载文档原格式
混凝土抽取芯体检测方法1. 概述混凝土抽取芯体检测方法是评估混凝土结构质量的重要手段之一。
通过从混凝土构件中抽取芯样，可以对混凝土的均匀性、强度、密实度等指标进行评估，为工程质量控制提供依据。
本文档详细介绍了混凝土抽取芯体检测的方法及注意事项。
2. 检测方法2.1 准备工作1. 选择合适的芯样钻机和钻头，确保钻头与混凝土构件的接触面积较大，以减小钻取过程中对混凝土的损伤。
2. 根据混凝土构件的尺寸和厚度，确定芯样的直径和长度。
一般情况下，芯样的直径宜为混凝土构件厚度的0.5~0.8倍，长度宜为混凝土构件厚度的1~2倍。
3. 准备相应的芯样加工设备，如切割机、磨光机等。
2.2 钻取芯样1. 在混凝土构件上标记芯样位置，确保芯样中心线与混凝土构件表面垂直。
2. 将钻机平稳地放置在标记位置，调整钻机高度，使钻头与混凝土构件表面接触。
3. 启动钻机，缓慢降低钻头，直至钻头进入混凝土构件预定深度。
4. 保持匀速钻进，避免产生振动和过热，影响混凝土芯样的质量。
5. 当钻头达到预定深度后，停止钻机，取出芯样。
2.3 加工芯样1. 将取出的芯样表面清理干净，去除杂质和污垢。
2. 使用切割机将芯样切割成所需长度。
3. 使用磨光机将芯样表面磨光，使其表面平整、光滑。
2.4 检测芯样1. 观察芯样的外观，评估混凝土的均匀性、密实度等指标。
2. 使用压力试验机对芯样进行抗压强度试验，评估混凝土的强度。
3. 如有需要，可对芯样进行其他性能测试，如抗渗性、碳化深度等。
3. 注意事项1. 钻取芯样时，要确保钻机的稳定性和钻头的垂直度，避免产生偏心和振动。
2. 控制钻进速度，避免过快或过慢，以保证芯样的质量。
3. 在加工和检测芯样过程中，要避免对芯样造成二次损伤。
4. 芯样检测结果应真实、准确地反映混凝土构件的质量，避免人为干预和篡改数据。
4. 结论混凝土抽取芯体检测方法是一种有效、可靠的评估混凝土结构质量的方法。
通过严格按照本方法进行操作，可以确保混凝土构件的质量得到有效控制，为工程项目的顺利进行提供保障。
《钻芯法检测混凝土强度技术规程》混凝土是建筑中不可或缺的重要材料。
在施工前需要进行混凝土的强度检测，以确保混凝土满足设计要求并能够承受荷载。
目前，钻芯法是一种广泛使用的混凝土强度检测方法。
本文将介绍钻芯法检测混凝土强度技术规程。
一、钻芯法检测混凝土强度的原理钻芯法是利用电动钻机在混凝土中钻取圆柱形试样，并通过试样贯穿轴心处的面积与所施加的载荷计算混凝土的抗压强度。
该方法适用于任何混凝土结构中的强度检测，例如墙体、柱子、梁等。
二、钻芯法检测混凝土强度的步骤1. 根据设计图进行定位并测量试样的长度和直径。
2. 用电动钻机沿着试样长度的轴线钻取混凝土芯样。
每个芯样的直径应该至少为75毫米，长度至少为150毫米。
3. 将芯样轴心处发红。
在确定轴心位置时，尽可能使其贯穿整个试样。
4. 用电子秤称重芯样并记录，并对其直径和长度进行精确测量。
5. 在芯样两端用钢板夹紧，并使用沙袋或机械马达以标准加载率施加载荷。
6. 在施加荷载的过程中，记录一系列芯样的荷载和位移数据。
7. 将荷载和位移数据绘制成一个荷载-位移曲线。
8. 从荷载-位移曲线中确定所需的特征点，例如松散点和峰值点。
根据这些点计算出混凝土的抗压强度。
三、钻芯法检测混凝土强度的注意事项1. 在进行钻芯法检测之前，必须对试样进行充分湿润，以防止其在钻取过程中出现裂缝。
2. 在进行试验时，应遵循国家相关标准。
3. 为了确保测量的准确性，应使用精密的测量工具。
四、结语钻芯法是一种可靠的混凝土强度检测方法。
通过上述步骤和注意事项，可以在建筑施工前对混凝土的强度进行准确测试，确保其能够承受设计荷载。
如有需要，可以请专业人员来进行钻芯法检测，以确保检验结果的准确性和可靠性。
钻芯检测混凝土强度技术规程【最新版】目录一、钻芯法检测混凝土强度技术规程的概述二、钻芯法检测混凝土强度的技术要点三、钻芯法检测混凝土强度的实施流程四、钻芯法检测混凝土强度的优缺点分析五、钻芯法检测混凝土强度的应用案例六、钻芯法检测混凝土强度的未来发展趋势正文一、钻芯法检测混凝土强度技术规程的概述钻芯法检测混凝土强度技术规程，是由中国建筑科学研究院编写，经中华人民共和国住房和城乡建设部批准，自 2008 年 1 月 1 日起实施的一项技术规程。
该规程主要介绍了钻芯法检测混凝土强度的技术要求、实施流程、检测结果处理等内容，为混凝土强度检测提供了技术指导。
二、钻芯法检测混凝土强度的技术要点钻芯法检测混凝土强度技术规程主要包括以下几个方面的技术要点：1.芯样尺寸：芯样尺寸对于钻芯法检测混凝土强度的结果具有重要影响。
根据规程要求，芯样尺寸应符合相关标准，如外径 110 毫米等。
2.钻芯设备：钻芯设备的选择和操作对混凝土强度检测结果具有直接影响。
规程中对钻芯设备的类型、性能、操作要求等方面做了详细说明。
3.检测方法：规程中规定了钻芯法检测混凝土强度的方法，包括直接法、间接法等，并详细介绍了各种方法的适用范围、操作步骤、结果处理等内容。
4.检测结果处理：规程对检测结果的处理做了详细规定，包括检测结果的表示方法、精度要求、合格判定等内容。
三、钻芯法检测混凝土强度的实施流程钻芯法检测混凝土强度的实施流程主要包括以下几个步骤：1.确定检测对象：根据工程需要，确定需要进行钻芯法检测混凝土强度的对象，如建筑物、桥梁等。
2.选择钻芯设备：根据检测对象的特点和要求，选择合适的钻芯设备。
3.钻取芯样：在检测对象上钻取芯样，并按照规程要求进行芯样处理。
4.进行混凝土强度检测：采用规程中规定的方法对芯样进行混凝土强度检测。
5.处理检测结果：对检测结果进行处理，包括结果表示、精度要求、合格判定等。
6.编写检测报告：编写混凝土强度检测报告，记录检测过程、结果等内容。
混凝土强度试验检测（取芯法）作业指导书1、目的本指导书适用于从混凝土结构中钻取芯样，以测定混凝土的抗压强度。
2、适用范围适用于表面与内部质量有明显差异或内部存在缺陷的砼构件的检测。
当混凝土强度低于10Mpa时，不宜用钻芯法。
参考标准3.1检测引用的技术标准1、《水运工程混凝土试验规程》JTJ270—1998；2、《港口工程混凝土非破损检测技术规程》JTJ/T272—1999；3、《钻芯法检测混凝土强度技术规程》CECS03:2007。
3.2合同文件工程检测合同或检测任务委托书是检测依据标准之一，检测人员进场前，应了解合同或检测任务委托书的主要内容，合同义务必须履行。
当合同的内容与采用的技术标准有矛盾时，应向委托方说明，但原则上应优先履行合同义务。
4、仪器设备1、取芯机：宜采用轻便型混凝土取芯机2、取芯钻头：宜选用人造金刚石薄壁钻头3、切割机：可选用岩石切割机，切割方式手动或自动两种型式。
5、检测步骤5.1 钻芯钻头选用钻芯钻头直径可按最大粒径2位或按下表选用。
5.2 钻取芯样的深度应根据检验目的确定；钻取芯样应在结构或构件受力较小的部位；避开主筋、预埋件和管线的位置，并尽量避开其他钢筋。
5.3 抗压强度试件的技术要求5.3.1芯样抗压强度试件的尺寸应是高度与直径比为1试件。
钻取芯样的数量要求芯样应按下表规定制备:5.3.2制备芯样抗压强度试件表观不宜含有孔洞、蜂窝和裂缝等缺陷。
5.3.3芯样试件内不宜含有钢筋。
如不能满足此项要求时，抗压试件应符合下列要求：直径小于100mm的芯样试件，不宜含有大于6mm的钢筋,但可含有一根小于等于6mm的钢筋，且与试件受压面平行；直径大于等于100mm的芯样试件，可含有一根不大于22mm的钢筋,且与试件受压面平行。
5.4 测量和记录芯样尺寸：平均直径：用游标卡尺测量芯样中部，在相互垂直的两个位置上取其二次测量的算术平均值，精确至0.5mm；芯样高度：用钢板尺在芯样由面至底的两个相互垂直位置上,测量两次,计算其算术平均值,精确至1.0mm；垂直度：用游标量角器测量，两个端面与母线的夹角，精确至0.1°；平整度：用钢板尺和塞尺测量芯样端面的缝隙。
钻芯法检测混凝土抗压强度合格标准一、引言在建筑工程中，混凝土是一种常用的材料，用于制作梁、柱、板等结构构件。
而混凝土的抗压强度是评估其质量和性能的重要指标之一。
钻芯法作为一种常用的检测方法，在评估混凝土抗压强度是否符合合格标准方面起到了关键作用。
本文将探讨钻芯法检测混凝土抗压强度合格标准的相关内容，从简单到复杂，逐步深入介绍该方法的原理、操作流程和应用范围，以及对于混凝土质量评估的重要性。
二、钻芯法检测混凝土抗压强度的原理钻芯法是通过钻取混凝土试件，利用试件断裂前的压力来间接计算混凝土的抗压性能。
具体来说，该方法主要包括以下几个要点：1. 选取合适的钻芯直径和钻取位置：钻芯直径应保证试件的代表性，钻取位置应考虑到混凝土的均匀性。
2. 钻芯试件的制备：将钻取下来的混凝土芯块进行精确的切割和打磨，以便进行后续的测试。
3. 试件强度计算：通过测定试件的断面积和试件断裂前的压力，计算混凝土的抗压强度。
三、钻芯法检测混凝土抗压强度的操作流程在进行钻芯法检测混凝土抗压强度时，需要按照以下步骤进行操作：1. 准备工作：确定钻芯直径、选取钻芯位置，并准备所需的钻具和试验设备。
2. 钻取混凝土芯块：使用合适的钻具和设备，按照设计要求在混凝土结构或构件上钻取芯块，保证钻芯的完整性。
3. 钻芯试件制备：将钻取下来的混凝土芯块进行切割和打磨，制备出符合规定尺寸的试件。
4. 试验操作：将试件放入试验机中，进行加载测试，记录试件断裂前的压力。
5. 数据处理和结果分析：根据试验数据计算混凝土的抗压强度，并进行结果评估。
四、钻芯法检测混凝土抗压强度的应用范围钻芯法在建筑工程中广泛应用于混凝土抗压强度的检测和评估。
其应用范围包括但不限于以下几个方面：1. 工程质量监测：钻芯法可以对已建成的结构进行抗压强度检测，及时掌握工程质量状况。
2. 施工过程控制：钻芯法可以对施工中的混凝土进行抗压强度检测，及时调整施工参数，确保施工质量。
3. 工程验收：钻芯法可以作为工程验收的一项重要指标，评估混凝土结构是否符合设计要求。
钻芯法检测混凝土强度标准
钻芯法是一种常用的检测混凝土强度的方法，其标准参考国家标准《GB/T 50315-2000 建筑混凝土强度检验标准》。
根据这一标准，钻芯法检测混凝土强度的步骤如下：
1. 根据需要确定钻芯取样位置和数量。
2. 使用钻芯钻取混凝土样品，并注意保持钻芯的形状和尺寸。
3. 将取出的钻芯样品进行修整，确保其平整和垂直。
4. 测量钻芯样品的长度和直径。
5. 对于干燥状态下的钻芯样品，进行湿润处理，保持一定的湿润状态。
然后进行试验。
6. 使用金属夹具固定钻芯样品，并在试验机上进行加载，测量其抗压强度。
7. 根据试验结果，计算钻芯抗压强度，并与设计要求进行对比。
根据《GB/T 50315-2000 建筑混凝土强度检验标准》的规定，
混凝土的抗压强度等级分为C15、C20、C25、C30、C35、
C40、C45、C50、C55、C60等，每个等级对应的抗压强度有
相应的标准要求。
具体的标准要求可以参考该标准。
混凝土钻芯取样强度计算方法1. 混凝土钻芯取样概述好啦，咱们今天聊聊混凝土钻芯取样强度计算这个话题。
你可能会想：“这玩意儿听起来好像很复杂？”其实，别担心，咱们一步步来。
混凝土作为建筑的“大块头”，是咱们的好伙伴，但要确保它能持久耐用，就得定期检查一下它的“身体状况”。
这就像给车子做保养一样，混凝土也需要“体检”。
混凝土的强度如何？这就得靠钻芯取样来检测了。
简单来说，钻芯就是用一个大钻头在混凝土上挖出一个小圆柱，拿到实验室里测强度。
接着，这些数据能告诉我们，混凝土的“筋骨”是否强健，能否经得起时间的考验。
知道了吗？这就是混凝土取样的“内幕”。
2. 钻芯取样的过程2.1 选择取样位置首先，得选好地方钻取混凝土芯子。
你可别随随便便找个地方下手，那可不是“随心所欲”的事儿。
理想的取样位置是在混凝土施工区域的中心部位。
为啥？因为那儿的混凝土通常最“健康”，最能代表整个结构的“真实情况”。
要是选择不当，结果就像考试作弊一样，不靠谱。
2.2 钻孔操作接下来，就到实际钻孔的环节啦。
记住，这可不是随便找个工具就搞定的活儿。
得用专业的钻机，像是“装备齐全的战士”一样，保持钻头的垂直，避免钻孔偏斜。
这样，你才能获得标准的钻芯，确保数据的准确性。
钻孔的时候，速度也不能太快，不然可能会影响混凝土的结构，导致“伤筋动骨”。
钻孔完成后，还得处理好孔洞的修复工作，别让混凝土的伤口变成“伤疤”呢。
3. 强度测试的步骤3.1 制备样品钻出的混凝土芯子要进行强度测试，必须先做好“准备工作”。
这就像是给混凝土穿上“实验服”，清洁、修整、打磨，使它达到测试的标准。
这一步不可马虎，任何细节上的失误都可能影响测试结果。
用水泥砂浆填补孔洞，让样品更完整，这就像是在给混凝土“治疗伤口”。
3.2 进行实验然后，就可以进入实验室啦。
拿到实验室后，样品要进行一系列的强度测试。
实验员会用压缩试验机对混凝土芯子施加压力，就像是在给它“体检”，直到样品崩溃为止。
取芯法测试水泥混凝土路面强度方法（T0958-2019）1适用范围本方法适用于取芯测试水泥混凝土路面混凝土的劈裂强度,抗压强度,评价水泥混凝土路面强度。
2仪具与材料技术要求(1)路面取芯机:手推式或车载式。
采用中150mm 的钻头,配有淋水冷却装置(2)游标卡尺:量程不小于200mm,分度值为0.02mm。
(3)钢卷尺:量程不小于5m,分度值为 Imm。
(4)万能角度尺:分度值为2。
(5)塞尺:最小分度值为0.02mm。
(6)钢板尺:长度不小于 300mm。
(7)压力试验机:符合(公路工程水泥及水泥混凝土试验规程)(JTGE30-205)中T0551的规定。
(8)劈裂夹具:符合(公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)中 T0561的规定。
(9)其他:岩石切割机、岩石磨平机、铁锹、毛刷等。
3 方法与步骤3.1 准备工作(1)按照本规程T0902 的方法确定测试位置。
(2)将取样位置清扫干净。
3.2 测试步骤(1)按照本规程T 0903 的方法在测试位置上钻取芯样。
（2）按照下列要求加工芯样；1劈裂试验芯样直径为150mm, 抗压试验芯样直径为150mm或100mm;高度与直径之比应为1。
2芯样试件内不得含有钢筋或钢或钢纤维。
3锯切后的芯样应进行端面处理,可采取在磨平机上磨平端面的处理方法。
4加工好的芯样应按下列规定测量尺寸:------用游标卡尺在芯样试件两端及中部相互垂直的位置上测量,取算术平均值作为芯样直径,精确至0.5mm;-------用游标卡尺在芯样端面两个垂直直径方向测量,取算术平均值作为芯样高度,精确至 0.5mm;-------用万能角度尺测量芯样试件两个端面与母线的夹角,情确至0.1°;-------将钢板尺侧面紧靠在芯样试件承压面(线)上,用赛尺测量钢板尺和承压面(线)之间的缝隙,最大缝隙为芯样试件的平整度。
5芯样试件尺寸偏差超过下列数值时,相应的测试数据无效:芯样试件的实际高径比小于0.95 或大于1.05;-------沿芯样试件高度的任一直径与平均直径相差大于2mm;-------芯样试件端面与轴线的不垂直度大于1°;-------不平整度在每100mm 长度内超过0.1mm。

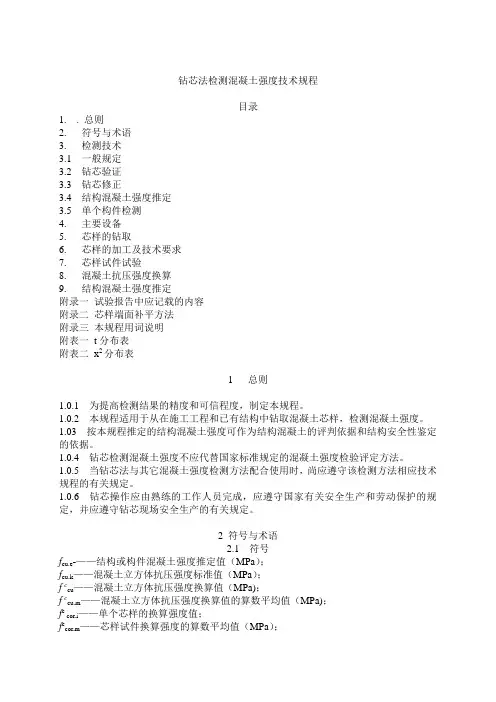

钻芯法检测混凝土强度技术规程目录1.. 总则2.符号与术语3.检测技术3.1 一般规定3.2 钻芯验证3.3 钻芯修正3.4 结构混凝土强度推定3.5 单个构件检测4. 主要设备5. 芯样的钻取6. 芯样的加工及技术要求7. 芯样试件试验8. 混凝土抗压强度换算9. 结构混凝土强度推定附录一试验报告中应记载的内容附录二芯样端面补平方法附录三本规程用词说明附表一t分布表附表二x2分布表1 总则1.0.1 为提高检测结果的精度和可信程度，制定本规程。
1.0.2 本规程适用于从在施工工程和已有结构中钻取混凝土芯样，检测混凝土强度。
1.03 按本规程推定的结构混凝土强度可作为结构混凝土的评判依据和结构安全性鉴定的依据。
1.0.4 钻芯检测混凝土强度不应代替国家标准规定的混凝土强度检验评定方法。
1.0.5 当钻芯法与其它混凝土强度检测方法配合使用时，尚应遵守该检测方法相应技术规程的有关规定。
1.0.6 钻芯操作应由熟练的工作人员完成，应遵守国家有关安全生产和劳动保护的规定，并应遵守钻芯现场安全生产的有关规定。
2 符号与术语2.1 符号f cu.e-——结构或构件混凝土强度推定值（MPa）；f cu.k——混凝土立方体抗压强度标准值（MPa）；f c cu——混凝土立方体抗压强度换算值（MPa)；f c cu.m——混凝土立方体抗压强度换算值的算数平均值（MPa)；f c cor.i——单个芯样的换算强度值；f c cor.m——芯样试件换算强度的算数平均值（MPa）；f c cu.m1——采用其它测试方法所得到的换算强度的算数平均值（MPa)；f c cu.io——修正后的采用其它测试方法所得到的换算强度值（MPa)；f c cu.i——未修正后的采用其它测试方法得到的换算强度值（MPa)；f cu.m2——当钻芯法与其它方法配合使用时，其他方法所得到的换算强度的算数平均值；f c cu.mo——采用其它测试方法对应芯样测区或构件局部混凝土换算强度值（MPa)；f c cu.m——采用其它测试方法对应芯样测区或构件局部混凝土换算强度平均值（MPa)；f c cu.c1——结构混凝土强度推定上限值（MPa)；f c cu.c2——结构混凝土强度推定下限值（MPa)；s——混凝土换算强度样本的标准差（MPa）s1——当钻芯法与其他配合使用时，钻芯混凝土换算强度样本的标准差（MPa)；s2——当钻芯与其他方法配合使用时，其他方法混凝土换算强度样本的标准差（MPa)；F——芯样试件的抗压试验测得的最大压力（N）；d——芯样试件的平均直径（mm);β——不同高径比的芯样混凝土强度换算系数；H——抗压芯样试件的高度（mm);k——结构总体混凝土强度均值推动系数；k1、k2——结构总体混凝土标准值上、下限推定系数；η——一一对应修正系数；△z——总体修正量（MPa)；△j——局部修正量（MPa)；2.2 术语2.2.1 混凝土强度推定值（推定强度）在测试龄期的具有95%保证率的边长为150mm立方体的混凝土抗压强度；2.2.2 换算强度（混凝土立方体抗压强度换算值）通过某种换算关系，得到的测试龄期的边长为150mm立方体的混凝土抗压强度；2.2.3 结构混凝土强度把整个结构或结构的一部分构件视为同一批成型的混凝土，进行强度检测；2.2.4 置信度被测试结构混凝土强度均值的真值落在置信上限和置信下限之间的概率；2.2.5 估计精度置信上限和置信下限所包括的区间叫置信区间，也叫估计精度。
混凝土强度检验评定方法混凝土强度检验评定方法有多种，下面将详细介绍其中的10种方法。
1. 钻芯取样检验法钻芯取样检验法是一种常用的混凝土强度检验评定方法。
其原理是利用钻芯取样器钻取混凝土试件，并按规定要求进行试验，从而对混凝土强度进行评定。
这种方法可用于检验混凝土强度的可靠性和稳定性，是混凝土结构的重要检验手段之一。
2. 静载试验法静载试验法是一种用载荷作用于混凝土试件上进行测试的方法，通过监测载荷和试件变形来测定混凝土的强度。
静载试验法可以提供混凝土强度评定所需的一些重要参数，如极限荷载、弹性模量和裂缝宽度等，较为准确地反映混凝土的力学性能。
3. 收缩试验法收缩试验法是一种通过监测混凝土内部收缩量来评定混凝土强度的方法。
该测试方法可以测量混凝土在不同水平上的收缩性能，从而评定混凝土的强度和稳定性。
此方法对于强度较高的混凝土进行评定效果更好。
4. 拉伸试验法拉伸试验法是一种通过对混凝土进行单向或双向拉伸试验来评定其强度的方法。
通过拉伸试验可以测定混凝土的成型性能、剪切性能和抗裂性能，从而评定其强度和稳定性。
5. 压缩试验法压缩试验法是一种通过对混凝土进行压缩试验来评定其强度的方法。
该测试方法是混凝土强度检验评定的基本方法之一，可以测量混凝土的坍落度、压缩强度和变形性能，从而评定混凝土的强度和稳定性。
6. 弯曲试验法弯曲试验法是一种通过对混凝土进行弯曲试验来评定其强度的方法。
该测试方法可以测量混凝土在复杂应力状态下的强度和可靠性，特别适用于评定混凝土柱、梁和板等结构的强度。
7. 抗拉剪试验法抗拉剪试验法是一种通过将拉力和剪力同时作用于混凝土试件上进行测试的方法。
该测试方法可以提供混凝土的抗拉强度和剪切强度，并可以评定混凝土的强度和稳定性。
8. 低周反复荷载试验法低周反复荷载试验法是一种在短时间内进行大幅度荷载反复作用的测试方法。
该测试方法可以评定混凝土在疲劳荷载下的强度和可靠性，并对混凝土结构的安全性和耐久性进行评定。
钻芯法检测混凝土强度检测报告一、检测目的和范围本检测报告旨在通过对混凝土构件进行钻芯取样，检测其实际强度，以评估其是否满足设计要求。
检测范围包括混凝土构件的强度、密实度、龄期等指标。
二、检测方法和原理本检测采用钻芯法进行。
钻芯法是一种直接从混凝土构件上钻取芯样，通过芯样的外观质量、抗压强度等指标来评估混凝土整体性能的方法。
其原理是基于混凝土抗压强度的非破损检测方法，具有较高的准确性和可靠性。
三、检测设备和工具本检测采用的主要设备和工具包括：钻机、取芯钻头、定位仪、切割机、压力试验机等。
其中，钻机用于钻取芯样，取芯钻头用于在混凝土上开孔，定位仪用于确定取芯位置，切割机用于将芯样从构件上切割下来，压力试验机用于对芯样进行抗压强度试验。
四、检测样品和样本本检测选取了以下样品和样本：某建筑物混凝土构件10个，其中5个为柱子，5个为梁。
选取的样本应具有代表性，并考虑到不同部位、不同龄期等因素。
五、检测程序和步骤1. 确定取芯位置：根据构件的实际情况，使用定位仪确定取芯位置。
2. 钻取芯样：使用钻机在混凝土上钻取芯样，芯样长度不小于100mm。
3. 芯样处理：将取出的芯样进行外观质量检查，并对其进行编号和记录。
4. 抗压强度试验：将芯样放置在压力试验机上，进行抗压强度试验，并记录试验数据。
5. 数据整理和分析：对试验数据进行整理和分析，计算出混凝土的抗压强度，并评估其性能。
六、检测结果和数据分析通过对比设计强度和实际抗压强度数据，发现部分混凝土构件的实际抗压强度低于设计强度。
这可能与施工过程中的质量控制不当或材料问题有关。
具体数据和分析结果见附表。
七、检测结论和建议根据本检测报告的检测结果和数据分析，可以得出以下结论：被检测的混凝土构件中，部分构件的实际抗压强度低于设计强度。
建议对低于设计强度的构件进行加固处理，以提高其承载能力。
同时，应加强施工过程中的质量控制，确保混凝土质量符合设计要求。
八、检测报告的格式和内容本检测报告的格式应规范、清晰，内容应详实、准确。
水泥土搅拌桩芯样抗压强度值确定方法摘要：通过室内试验，分析了水泥固化土芯样立方体标准件和圆柱形试件无侧限抗压强度之间的联系，确定当钻芯法采用110mm钻具取得水泥土搅拌桩圆柱形芯样在宽高比约为1:1时，其无侧限抗压强度值与标准立方体试件并无差别，可作为试验评判依据。
关键词：水泥土搅拌桩；钻芯法；无侧限抗压强度前言水泥搅拌桩钻芯法检测是在成桩后一定龄期内，通过钻孔取芯来检查桩的长度、桩身各部位水泥的含量、水泥土的搅拌均匀程度，检查桩身的抗压强度的变化，此法是一种直观准确的水泥土搅拌桩质量检测方法，该法不受深度限制，可根据钻芯法结果直接检验桩的连续性、均匀性、密实性、桩长、桩端持力层岩土性状等。
通常我们可以通过观察钻孔取出来的芯样来判断水泥土搅拌桩的桩身各部分的搅拌均匀性和状态，同时借助对桩身各部位水泥土芯样的室内无侧限抗压强度实验，判断桩身水泥土强度，必要时对芯样进行水泥滴定试验来检查桩身的水泥含量。
正确判定水泥固化土的无侧限抗压强度是确保水泥土搅拌桩施工质量的重要依据，依据广东省标准《建筑地基基础检测规范》（DBJ 15-60-2008），混凝土立方体标准试件与钻芯法检测取得的混凝土芯样无侧限抗压强度比值依据统计规律为ξ=1/0.88，但通过钻芯法取得水泥土搅拌桩无侧限抗压强度时，是否采用与混凝土强度换算一致上存在不同认识。
本次通过室内试验，探讨水泥固化土圆柱形试件与标准立方体试件无侧限抗压强度的区别和联系，以便更好地确定钻芯法检测水泥土搅拌桩芯样的无侧限抗压强度。
1 检测标准状况采用水泥土搅拌法加固地基时，由于施工过程的不均匀性、不连续性，以及其加固不同土层的复杂性，使得桩身不同部位的水泥含量、水泥土强度和搅拌的均匀性均存在着很大差异，水泥土搅拌桩桩身抗压强度不可能像混凝土灌注桩一样分布较为均匀，其桩身强度整体较为分散，因此，其钻芯法水泥土抗压强度的取值不能参照混凝土灌注桩的取值办法。
广东省标准《建筑地基基础检测规范》（DBJ 15-60-2008）对水泥土抗压强度试验方法并没有明确的规定，条文12.4.4注明：每组芯样应制作三个芯样抗压试件。
浅谈钻芯法检测混凝土强度方法及影响因素摘要：近年来，我国建筑业的发展迅速，无损检测、局部破损检测技术在工程质量检测的应用非常广泛。
通过有效的检测方法检测工程质量及时的避免了诸多由于施工工艺或者建材不达标所带来的经济损失。
相反，由于检测活动的构成是由多方面共同组成，其中包括检测机构的质量控制、检测活动正确实施以及检测人员等诸多因素，如果由于这些因素导致了最终结果的不确定性，同样会给国家经济建设带来不可估量的损失。
所以检测技术的正确应用对工程质量和经济建设起到了至关重要的作用。
关键词：钻芯法混凝土强度检测的应用一、概述当前检测混凝土抗压强度的方法有混凝土立方体试块抗压强度检测法、超声波检测法、回弹检测法、超声－回弹综合法等非破损方法和钻芯法、拉拔法等局部（半）破损方法。
由于非破损检测技术存在明显的局限性，而钻芯法是采用钻机、薄壁钻头直接在构件或构筑物混凝土上钻取芯样，并经切割机切割磨平或补平后进行强度抗压试验的方法。
这种检测方法具有直观有效、适应范围广的特点，它对结构安全既不破坏，又能直接鉴定构件或结构中的混凝土强度，在工程检测中得到广泛的应用和认可。
二、钻芯法检测混凝土强度时钻芯部位的确定钻芯法检测是一种局部破损检测法，检测过程对混凝土构件承载力造成一定的影响，特别是钻芯过程中，一不小心容易把混凝土构件中的配筋钻断，影响混凝土构件以后的正常工作，为构件安全埋下隐患，因此如何正确选定钻芯部位就显的尤为重要。
为此，我国2007年颁布了《钻芯法检测混凝土抗压强度技术规范》（CECS03:2007）第5.0.2条第一款明确规定：应在结构或构件受力较小部位钻取芯样。
笔者经过大量的工程实践总结得出该规定可以细分为两个方面：第一、应先选受力较小的结构或构件；第二、再选结构或构件上受力较小的部位。
在选定钻取构件部位之时，尚需注意以下四点：①柱子、墙板、深梁构件，一般要在其顶部浇灌段以下至少300mm处水平钻取芯样。
中国工程建设标准化协会标准钻芯法检测混凝土强度技术规程CECS 03:88主要符号d ——芯样试件的平均直径；F ——芯样试件抗压试验测得的最大压力；cf——芯样试件混凝土强度换算值；cuf——芯样试件混凝土强度值；corf（干）——干芯样试件混凝土强度；corf（湿）——湿芯样试件混凝土强度；corf——立方体混凝土试块强度值；cu——不同高径比芯样试件混凝土强度换算系数。
1 总则第1.0.1条本规程适用于从混凝土结构中钻取芯样，以测定普通混凝土的强度。
第1.0.2条钻芯法检测混凝土强度主要用于下列情况：一、对试块抗压强度的测试结果有怀疑时；二、因材料、施工或养护不良而发生混凝土质量问题时；三、混凝土遭受冻害、火灾、化学侵蚀或其他损害时；四、需检测经多年使用的建筑结构或构筑物中混凝土强度时。
第1.0.3条对混凝土强度等级低于C10的结构，不宜采用钻芯法检测。
第1.0.4条钻芯机具有操作及芯样加工，应由熟练的工作人员完成，并应遵守国家有关安全技术、劳动保护的规定。
2 主要设备第2.0.1条钻取芯样及芯样加工的主要设备、仪器、均应具有产品合格证。
第2.0.2条钻芯机应具有足够的刚度、操作灵活、固定和移动方便，并应有水冷却系统。
钻芯机主轴的径向跳动不应超过0.1mm，工作时噪音不应大于90dB。
第2.0.3条钻取芯样时宜采用内径100mm或150mm的金刚石或人造金刚石薄壁钻头。
钻头胎体不得有肉眼可见的裂缝、缺边、少角、倾斜及喇叭口变形。
钻头胎体对钢体的同心度偏差不得大于0.3mm，钻头的径向跳动不得大于1.5mm。
第2.0.4条锯切芯样用的锯切机，应具有冷却系统和牢固夹紧芯样的装置；配套使用的人造金刚石圆锯片应有足够的刚度。
第2.0.5条芯样宜采用补平装置(或研磨机)进行端面加工。
补平装置除保证芯样的端面平整外，尚应保证端面与轴线垂直。
第 2.0.6条探测钢筋位置的磁感仪，应适用于现场操作，其最大探测深度不应小于60mm，探测位置偏差不宜大于±5mm。
水泥混凝土芯样的钻取和强度检测方法从水泥砼结构物中（如水泥砼路面板和砼灌注桩、柱等）钻取和检查芯样，测定芯样的劈裂抗拉强度或拉压强度，作为评定结构的主要品质指标。
水泥砼路面强度的控制指标是弯拉或劈裂强度.由于弯拉强度试件成型及试验过程比较麻烦,现多用劈裂强度来代替。
需要强调的一点是快速无破损方法与传统的钻芯试验方法比较，有其较大的优势，但不能代替钻芯的弯拉强度试验结果，也不能代替试验室标准条件下的弯拉强度，不适用于作为仲裁试验或工程验收的最终依据。
（1）芯样的钻取:a、钻取位置：在钻取前应考虑由于钻芯可能导致对结构的不利影响，应尽可能避免在靠近砼构件的接缝或边缘处钻取，且基本上不应带有钢筋.b、芯样尺寸：芯样直径应为砼所有集料最大粒径的3倍,一般为150±10mm，或100±10mm,对于路面工程，芯样长度应与路面厚度相等.c、标记:钻出后的每个芯样应立即清楚地用油漆等到标上记号，并记录芯样在砼结构中的位置。
(2）芯样的检查：每个芯样应详细描述有关裂缝、接缝、分层、麻面或离析等不均匀性。
必要时应记录集料的最大粒径、形状及种类，粗细集料的比例与级配。
检查并记录存在的气孔，气孔的位置,尺寸与分布情况，必要时应拍下照片。
（3）芯样的测量：a、平均直径dm,在芯样的中间及两个1/4处按垂直议方向测量三对数值确定芯样的平均直径dm，精确至1。
0mm.b、平均长度Lm，取芯样直径两端侧面测定钻取后芯样的长度及端面加工后的长度，其尺寸差应在0.25mm之内，取平均值作为试件平均长度Lm，精确至1.0mm。
（4)试件的制作a、抗压试验用的试件长度（端面加工后）不应少于直径的0.95倍，也不应大于直径的2。
1倍。
b、试件两端平面应与它们轴线垂直，误差不应大于±1°，端面凹凸每100mm不超过0。
05mm,承压线凹凸不应大于0。
25mm.必要时应磨平或用抹顶等方法处理。
c、试验前试件应在20+2℃的水中浸泡40h，从水中取出后立即进行试验。
水泥混凝土芯样的钻取和强度检测方法
从水泥砼结构物中（如水泥砼路面板和砼灌注桩、柱等）钻取和检查芯样，测定芯样的劈裂抗拉强度或拉压强度，作为评定结构的主要品质指标。
水泥砼路面强度的控制指标是弯拉或劈裂强度。
由于弯拉强度试件成型及试验过程比较麻烦，现多用劈裂强度来代替。
需要强调的一点是快速无破损方法与传统的钻芯试验方法比较，有其较大的优势，但不能代替钻芯的弯拉强度试验结果，也不能代替试验室标准条件下的弯拉强度，不适用于作为仲裁试验或工程验收的最终依据。
（1）芯样的钻取：
a、钻取位置：在钻取前应考虑由于钻芯可能导致对结构的不利影响，应尽
可能避免在靠近砼构件的接缝或边缘处钻取，且基本上不应带有钢筋。
b、芯样尺寸：芯样直径应为砼所有集料最大粒径的3倍，一般为150±10mm，或100±10mm，对于路面工程，芯样长度应与路面厚度相等。
c、标记：钻出后的每个芯样应立即清楚地用油漆等到标上记号，并记录芯样在砼结构中的位置。
（2）芯样的检查：每个芯样应详细描述有关裂缝、接缝、分层、麻面或离析等不均匀性。
必要时应记录集料的最大粒径、形状及种类，粗细集料的比例与级配。
检查并记录存在的气孔，气孔的位置，尺寸与分布情况，必要时应拍下照片。
（3）芯样的测量：
a、平均直径dm，在芯样的中间及两个1/4处按垂直议方向测量三对数
值确定芯样的平均直径dm，精确至1.0mm。
b、平均长度Lm，取芯样直径两端侧面测定钻取后芯样的长度及端面加工后的长度，其尺寸差应在0.25mm之内，取平均值作为试件平均长度Lm，精确至1.0mm。
（4）试件的制作
a、抗压试验用的试件长度（端面加工后）不应少于直径的0.95倍，也不应大于直径的2.1倍。
b、试件两端平面应与它们轴线垂直，误差不应大于±1°，端面凹凸每100mm不超过0.05mm，承压线凹凸不应大于0.25mm。
必要时应磨平或用抹
顶等方法处理。
c、试验前试件应在20+2℃的水中浸泡40h，从水中取出后立即进行试
验。
（5）强度计算
a、抗压强度：Rc=P/A=4P/πDm 式中：Rc—砼芯样抗压强度（MPa）；
P—极限荷载（N）；A—受压面积（mm2）；Dm—芯样截面的平均直径（mm）。
b、劈裂强度：Ra=2P/πA=2P/πDm×Lm 式中：Ra—砼芯样劈裂抗拉强度（MPa）；P—极限荷载（N）；A—受压面积（mm2）；Dm—芯样截面的平均直径（mm）；Lm—芯样平均长度（mm）。
