CAD几何模型导入ANSYS

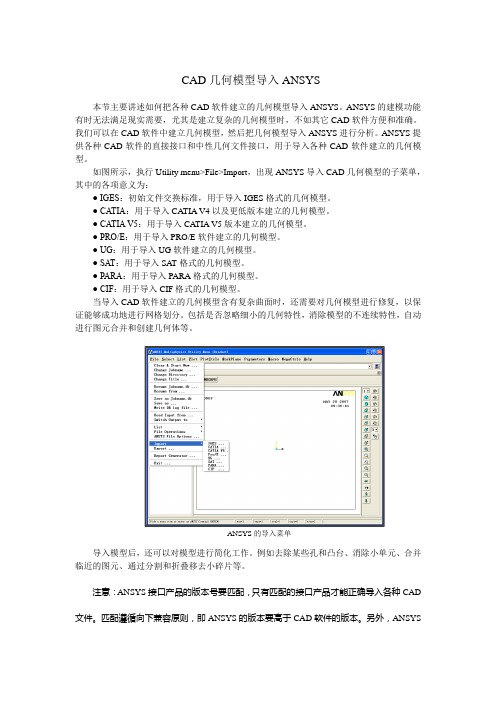

CAD几何模型导入ANSYS本节主要讲述如何把各种CAD软件建立的几何模型导入ANSYS。

ANSYS的建模功能有时无法满足现实需要，尤其是建立复杂的几何模型时，不如其它CAD软件方便和准确。

我们可以在CAD软件中建立几何模型，然后把几何模型导入ANSYS进行分析。

ANSYS提供各种CAD软件的直接接口和中性几何文件接口，用于导入各种CAD软件建立的几何模型。

如图所示，执行Utility menu>File>Import，出现ANSYS导入CAD几何模型的子菜单，其中的各项意义为：● IGES：初始文件交换标准，用于导入IGES格式的几何模型。

● CATIA：用于导入CA TIA V4以及更低版本建立的几何模型。

● CATIA V5：用于导入CATIA V5版本建立的几何模型。

● PRO/E：用于导入PRO/E软件建立的几何模型。

● UG：用于导入UG软件建立的几何模型。

● SAT：用于导入SAT格式的几何模型。

● PARA：用于导入PARA格式的几何模型。

● CIF：用于导入CIF格式的几何模型。

当导入CAD软件建立的几何模型含有复杂曲面时，还需要对几何模型进行修复，以保证能够成功地进行网格划分。

包括是否忽略细小的几何特性，消除模型的不连续特性，自动进行图元合并和创建几何体等。

ANSYS的导入菜单导入模型后，还可以对模型进行简化工作。

例如去除某些孔和凸台、消除小单元、合并临近的图元、通过分割和折叠移去小碎片等。

注意：ANSYS接口产品的版本号要匹配，只有匹配的接口产品才能正确导入各种CAD 文件。

匹配遵循向下兼容原则，即ANSYS的版本要高于CAD软件的版本。

另外，ANSYS 提供的各种CAD软件接口程序必须获得正式授权才能使用。

除上述导入各种CAD几何模型的接口之外，ANSYS程序还可以输出IGES的几何模型文件。

输出IGES几何模型文件选择的菜单路径是：Utility menu>File>Export。

CAD导入ANSYS的方法ANSYS是一款强大的工程仿真软件，支持多种文件格式，包括CAD格式。

DXF（Drawing Exchange Format）是一种CAD文件格式，可以被许多CAD程序使用。

在ANSYS中将DXF文件导入可以通过以下步骤实现。

1.准备要导入的DXF文件。

确保DXF文件已经完成设计和准备好导入到ANSYS中。

如果需要作出任何修改，请在导入之前完成。

2.打开ANSYS软件。

启动ANSYS工程仿真软件，确保已经加载了所有必要的模块和组件。

3.创建新工程。

在ANSYS的主界面上，选择“创建新工程”或类似的选项，创建一个新的工程。

4.导入DXF文件。

在ANSYS工程界面上，选择“文件”->“导入”->“三维CAD模型”（文件路径和选项可能会有所不同，具体根据软件版本而定）。

在导入对话框中，找到DXF文件所在的位置，并选择它。

然后，点击“打开”按钮。

5.设置导入选项。

在导入对话框中，你可以设置导入选项，如坐标系、单位、长度、尺寸等。

根据DXF文件的属性和设计需求，选择适当的选项。

6.等待导入完成。

ANSYS将开始导入DXF文件，并在导入过程中显示进度条。

等待导入过程完成，不要中途中断操作。

7.检查模型。

在导入完成后，ANSYS将显示导入的DXF文件。

你可以使用ANSYS的多种功能和工具，如缩放、旋转、平移、选择等，来查看和检查导入的模型。

如果需要，可以进行进一步的调整和修改。

8. 保存模型。

在导入的模型得到满意的结果后，选择“文件”->“保存”（或类似选项），将模型保存到ANSYS项目文件中（.wbpj格式），以便以后的使用和分析。

总结：DXF格式是通用的CAD文件格式，可以被许多CAD程序使用。

在ANSYS中将DXF文件导入，需要先创建新工程，然后选择导入选项并指定DXF文件，等待导入完成后，使用ANSYS的功能和工具进行进一步的检查和修改，最后保存模型。

导入DXF文件到ANSYS中可以用于许多工程仿真应用，如结构分析、流体动力学、电磁场等。

ANSYS导入CAD二维模型的方法在ANSYS中，可以通过两种方法将CAD二维模型导入到软件中：直接导入和间接导入。

直接导入方法：1.打开ANSYS软件并创建新项目。

2. 点击“Geometry”选项卡下的“DesignModeler”进入建模环境。

3. 在设计模型器中，选择“File”选项，然后选择“Import”选择CAD文件。

4. 在弹出的文件浏览器中，浏览并选择要导入的CAD文件。

ANSYS支持多种CAD文件格式，例如IGES，STEP，Parasolid等。

5. 点击“Open”按钮导入CAD文件。

此时ANSYS会将CAD文件转换为ANSYS本地文件格式（.agdb或.gbx等）。

6. 在CAD文件转换完成后，可以选择将整个CAD文件导入ANSYS环境中，或选择导入文件的特定几何实体。

要导入整个CAD文件，请选择“Import Full Model”选项，要选择特定几何实体，请选择“Import Geometry”选项。

间接导入方法：1.将CAD文件导入到ANSYS支持的中间格式中，例如IGES，STEP等。

2.打开ANSYS软件并创建新项目。

3. 点击“Geometry”选项卡下的“DesignModeler”进入建模环境。

4. 在设计模型器中，选择“File”选项，然后选择“Import”选择中间格式文件。

5.在弹出的文件浏览器中，浏览并选择导入的中间格式文件。

6. 点击“Open”按钮导入中间格式文件。

7.此时，ANSYS将导入的文件转换为其本地文件格式，并在设计模型器中显示。

需要注意的是，CAD文件的复杂性和几何实体的数量可能会影响导入的时间和成功率。

在导入过程中，可能需要进行一些后处理操作来修复不完整或不正确的几何实体。

一些高级的CAD文件可能需要进行进一步的处理才能正确导入。

在处理过程中，根据具体情况可能需要进行不同的调整和优化。

数值模拟软件通过CAD-ANSYS-FLAC转换说明CAD-ANSYS-FLAC转换过程说明目前，Flac3d在岩土工程中应用极为广泛，但是其命令流式的建模方法存在诸多不便，特别是在建立复杂几何模型时，更是显得力不从心，操作性差。

坐标控制点多，查错量大，修改冗杂，阅读困难，单元体网格数目多，计算速度慢。

虽然随着高版本FLAC软件的开发在功能性及计算速度上有明显提升，但是借助专业三维建模软件进行前处理，导入FLAC中计算仍然是一种方便、简洁、快速、精准的建模方法，同时有助于对几何模型的理解。

数值模型就是一个对象，在任何一个软件中都是以该软件可读写的文件类型为存在形式，在不同软件之间转换只是将其转换为另一种软件可读写的文件类型而已，其核心的数据均无变化。

因此其具体流程如下:1、简化地质剖面图一般我们会首先获得区域地质剖面图，进行简化处理，将各地层标识出来，下图为地层示意图，较为简单，实际工程中的地层剖面较为复杂，呈起伏状，并伴有地质构造等。

地质剖面示意图2、创建三维几何模型对于三维几何模型的创建方法有很多种，可以借助很多三维软件进行，如UG，Pro-e，Solidworks，AutoCAD等，根据不同的工程概况，实际三维模型可能复杂很多，这里主要介绍导入flac的思路，因此例中的模型简单，可直接借助CAD进行建模。

首先，将各地层用线(line-L命令)连接成一个独立、闭合的多边形，使用region面域命令生成区域，借助extrude拉伸命令，在第三维方向上进行拉伸，拓展为三维(这里实际非真实的三维模型，实际应根据多个相邻连续间隔的剖面图创建较接近真实情况的模型)。

PS:注意应事先将计划开挖的部分进行绘制，以方便模型在赋予本构关系时通过坐标控制。

由平面拓展的三维模型示意图3、导出至ANSYS选中三维模型，选择“输出”——“其他格式”，另存为.sat文件格式成功安装ANSYS软件后，打开软件，点击File——Import——SAT，找到保存好的sat格式文件，点击ok。

如何把CAD文件导入ANSYSANSYS是一款常用的工程模拟软件，可以用于各种工艺和工程中的结构、流体、电磁场、声学等问题的数值模拟分析。

为了开始在ANSYS中进行分析，我们首先需要将CAD文件导入到ANSYS中。

下面是一种常见的导入CAD文件到ANSYS的方法：1.准备CAD文件：首先，确保你有一个可以用于导入的CAD文件。

ANSYS可以导入多种类型的CAD文件，如IGES、STEP、Parasolid、ACIS、CATIA v4/v5、Pro/ENGINEER、SolidWorks、Unigraphics等。

因此，请确保你要导入的CAD文件是这些格式之一2.打开ANSYS软件：安装和启动ANSYS软件。

根据你的需求，选择适当的ANSYS版本和模块。

3.创建一个新的工程：在ANSYS的启动界面上选择"New Project"或"File->New Project"选项来创建一个新的工程。

4.导入CAD文件：在ANSYS的工程窗口内选择"Geometry"导航选项卡，然后选择导入CAD文件的选项。

根据你所使用的ANSYS版本的不同，这个选项可能会在不同的位置。

5.选择CAD文件格式：在打开的对话框中选择你要导入的CAD文件格式。

ANSYS能够导入多种CAD文件格式，选择与你的CAD文件相匹配的格式。

6.选择CAD文件：在选择CAD文件的对话框中，浏览你存储CAD文件的文件夹，然后选择你要导入的CAD文件。

点击"打开"按钮，将CAD文件导入到ANSYS中。

7.进行几何准备：一旦CAD文件导入成功，ANSYS会自动打开一个几何模型窗口，显示导入的CAD几何模型。

在这个窗口中，你可以进行几何准备操作，如修剪几何、合并几何、创建边界条件等。

8.保存几何模型：当你完成几何准备操作后，在ANSYS几何模型窗口中选择"File->Save"选项，将几何模型保存为你喜欢的文件格式。

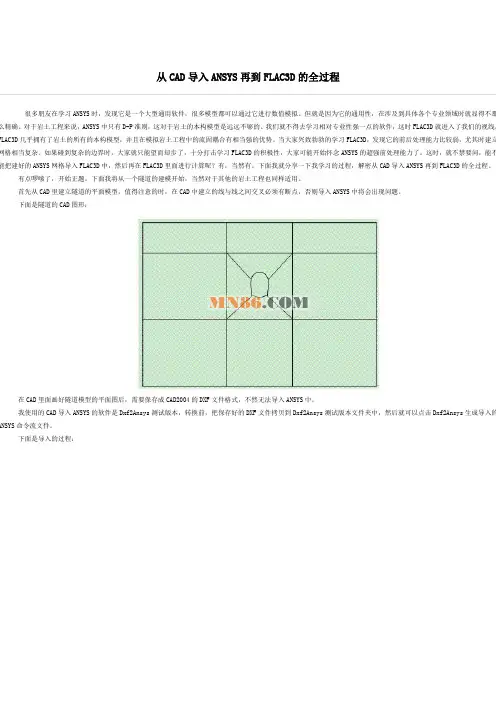

从CAD导入ANSYS再到FLAC3D的全过程很多朋友在学习ANSYS时，发现它是一个大型通用软件，很多模型都可以通过它进行数值模拟。

但就是因为它的通用性，在涉及到具体各个专业领域时就显得不那么精确。

对于岩土工程来说，ANSYS中只有D-P准则，这对于岩土的本构模型是远远不够的。

我们就不得去学习相对专业性强一点的软件，这时FLAC3D就进入了我们的视线。

FLAC3D几乎拥有了岩土的所有的本构模型，并且在模拟岩土工程中的流固耦合有相当强的优势。

当大家兴致勃勃的学习FLAC3D，发现它的前后处理能力比较弱，尤其时建立网格相当复杂。

如果碰到复杂的边界时，大家就只能望而却步了，十分打击学习FLAC3D的积极性，大家可能开始怀念ANSYS的超强前处理能力了。

这时，就不禁要问，能不能把建好的ANSYS网格导入FLAC3D中，然后再在FLAC3D里面进行计算呢？有，当然有。

下面我就分享一下我学习的过程，解密从CAD导入ANSYS再到FLAC3D的全过程。

有点啰嗦了，开始正题。

下面我将从一个隧道的建模开始，当然对于其他的岩土工程也同样适用。

首先从CAD里建立隧道的平面模型，值得注意的时，在CAD中建立的线与线之间交叉必须有断点，否则导入ANSYS中将会出现问题。

下面是隧道的CAD图形：在CAD里面画好隧道模型的平面图后，需要保存成CAD2004的DXF文件格式，不然无法导入ANSYS中。

我使用的CAD导入ANSYS的软件是Dxf2Ansys测试版本，转换前，把保存好的DXF文件拷贝到Dxf2Ansys测试版本文件夹中，然后就可以点击Dxf2Ansys生成导入的ANSYS命令流文件。

下面是导入的过程：点击Write ansys file就完成生成命令流格式。

然后将命令流复制拷到ANSYS中，在ANSYS中就生成拥有keypoints和lines的模型。

（注意在拷贝命令流时，不需要复制最后两行的命令流，否则ANSYS会自动关闭）。

ANSYS中如何导入CAD模型ANSYS是一款用于工程仿真和建模的软件。

它可以用于模拟不同领域的物理过程，如结构力学、流体力学、热传导等。

在进行仿真分析之前，通常需要将CAD模型导入到ANSYS中。

下面是关于如何导入CAD模型到ANSYS的详细步骤。

第一步：准备工作在导入CAD模型之前，需要确认所使用的CAD软件和ANSYS版本之间的兼容性。

ANSYS支持导入多种CAD格式，如STEP、IGES、CATIA、Pro/ENGINEER、SolidWorks等。

确保将模型保存为与ANSYS兼容的格式。

打开ANSYS软件，在工作区中选择“File”>“Import”>“Geometry”选项。

选择正确的CAD格式，并导航到保存的CAD文件所在的位置。

然后选择要导入的文件，并单击“Open”按钮。

第三步：在线几何体修复一旦CAD模型被导入到ANSYS中，可以选择进行几何体修复。

几何体修复是为了确保模型的几何完整性，以便进行后续的分析。

ANSYS提供了多种几何体修复工具，如缝合面、填补孔洞、修复边缘等。

这些工具可以通过在几何体窗口中右键单击来访问。

第四步：定义分析区域在CAD模型被导入到ANSYS中后，需要定义几何体和区域来执行分析。

可以使用ANSYS中的几何体工具箱来选择需要分析的特定几何体。

可以通过选择几何体并单击右键来定义几何体的边界条件和质量条件。

第五步：建立网格一旦几何体和区域被定义，需要建立网格以进行仿真分析。

网格是由小的网格单元组成的，它们覆盖整个几何体。

在ANSYS中，可以使用不同的网格类型和网格划分算法来生成网格。

网格划分可以通过在几何体上单击右键来进行。

第六步：定义材料属性和加载条件为了进行实际的物理仿真，需要为模型定义材料属性和加载条件。

可以通过选择几何体并单击右键来访问材料属性。

在材料库中选择适当的材料，并将其分配给几何体。

然后，可以定义适当的加载条件，如外部力、约束等。
