将CAD几何模型导入ANSYS本节主要讲述如何把各种CAD软件建立的几何模型导入ANSYS。
ANSYS的建模功能有时无法满足现实需要，尤其是建立复杂的几何模型时，不如其它CAD软件方便和准确。
我们可以在CAD软件中建立几何模型，然后把几何模型导入ANSYS进行分析。
ANSYS提供各种CAD软件的直接接口和中性几何文件接口，用于导入各种CAD软件建立的几何模型。
如图所示，执行Utility menu>File>Import，出现ANSYS导入CAD几何模型的子菜单，其中的各项意义为：● IGES：初始文件交换标准，用于导入IGES格式的几何模型。
● CATIA：用于导入CA TIA V4以及更低版本建立的几何模型。
● CATIA V5：用于导入CATIA V5版本建立的几何模型。
● PRO/E：用于导入PRO/E软件建立的几何模型。
● UG：用于导入UG软件建立的几何模型。
● SAT：用于导入SAT格式的几何模型。
● PARA：用于导入PARA格式的几何模型。
● CIF：用于导入CIF格式的几何模型。
当导入CAD软件建立的几何模型含有复杂曲面时，还需要对几何模型进行修复，以保证能够成功地进行网格划分。
包括是否忽略细小的几何特性，消除模型的不连续特性，自动进行图元合并和创建几何体等。
ANSYS的导入菜单导入模型后，还可以对模型进行简化工作。
例如去除某些孔和凸台、消除小单元、合并临近的图元、通过分割和折叠移去小碎片等。
注意：ANSYS接口产品的版本号要匹配，只有匹配的接口产品才能正确导入各种CAD 文件。
匹配遵循向下兼容原则，即ANSYS的版本要高于CAD软件的版本。
另外，ANSYS 提供的各种CAD软件接口程序必须获得正式授权才能使用。
除上述导入各种CAD几何模型的接口之外，ANSYS程序还可以输出IGES的几何模型文件。
输出IGES几何模型文件选择的菜单路径是：Utility menu>File>Export。

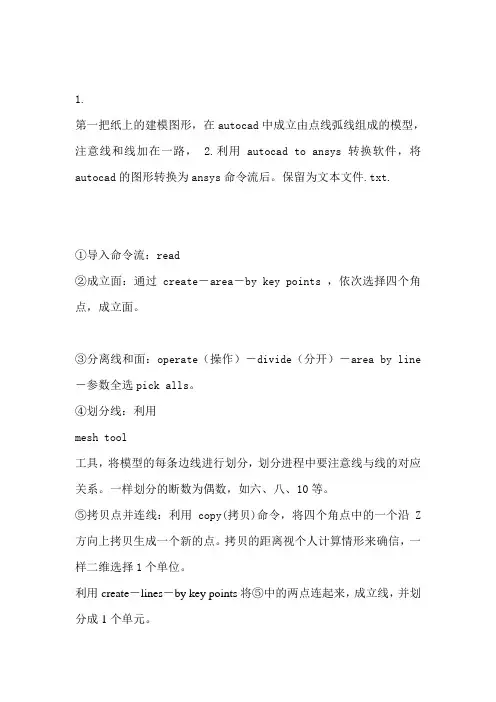

1.第一把纸上的建模图形，在autocad中成立由点线弧线组成的模型，注意线和线加在一路， 2.利用autocad to ansys 转换软件，将autocad的图形转换为ansys命令流后。
保留为文本文件.txt.①导入命令流：read②成立面：通过create－area－by key points ，依次选择四个角点，成立面。
③分离线和面：operate（操作）－divide（分开）－area by line －参数全选pick alls。
④划分线：利用mesh tool工具，将模型的每条边线进行划分，划分进程中要注意线与线的对应关系。
一样划分的断数为偶数，如六、八、10等。
⑤拷贝点并连线：利用copy(拷贝)命令，将四个角点中的一个沿Z 方向上拷贝生成一个新的点。
拷贝的距离视个人计算情形来确信，一样二维选择1个单位。
利用create－lines－by key points将⑤中的两点连起来，成立线，并划分成1个单元。
⑥拉伸面成体：operate（操作）－extrude（拉伸）－area along lines －area参数全选, lines 选择⑤生成的线。
⑦设置不同体、不同材料属性参数。
挪用文件来设定。
文件内容如下：*do,i,1,50vsel,s,,,ivatt,i,,*enddoAlls⑧设置单元类型，在命令行键入et,1,45⑨划分体单元，利用mesh tool 工具选择volumes体项中的hex项中的mesh或swap项。
由里到外，按顺序进行划分，先用mesh进行划分，mesh划分不了的用swap进行划分。
⑩成立导入到FLAC的文件：先在菜单当选择list－nodes按缺省设置进行保留。
生成节点文件。
然后在processor－create－element－write element ，保留到上面nlist目录下。
导出ansys中elemnt 和node的属性参数，存入txt,运行。
AutoCAD图形导入到ANSYS进行处理
如何将AutoCAD图形导入到ANSYS进行处理
AutoCAD 模型输入 Ansys
1. 对于三维实体(3d Object)
AutoCAD:
File --> Export... --> 保存类型选 ACIS(*.sat) --> 输入文件名 --> 选实体 (选3d object)
Ansys:
File --> Import --> SAT... 输入即可
优点：用 SAT 文件转换方便，而且一般不会有转换问题
缺点：只能转换3d object
2. 用 iges 格式文件交换
AutoCAD 12 自带输出 iges 格式文件工具， AutoCAD 14 要从 AutoDesk 网站下载转换工具。
Ansys:
File --> Import --> SAT... 输入即可
优点：各种实体类型都能转换
缺点：转换麻烦，而且经常需要“TOPO and GEOM Repair”
AutoCAD 14 转换工具下载：
ftp:///ProdSupp/autocad14/iges/igespr14.exe
3. cadToansys
优点：可转换成梁单元
缺点：转换实体类型太少
4. dxf2ansys (傻瓜极力推荐)
软件直接装换为 Ansys 输入格式。
前处理状态下，选 Read Input From 菜单输入
优点：
常用的非三维实体都能转换。
由于转换Keypoint 初始值可选，你用AutoCAD建模时可以各部分单独建，在Ansys中单独输入!!!
缺点：转换实体类型较少。
ANSYS导入CAD二维模型的方法在ANSYS中，可以通过两种方法将CAD二维模型导入到软件中：直接导入和间接导入。
直接导入方法：1.打开ANSYS软件并创建新项目。
2. 点击“Geometry”选项卡下的“DesignModeler”进入建模环境。
3. 在设计模型器中，选择“File”选项，然后选择“Import”选择CAD文件。
4. 在弹出的文件浏览器中，浏览并选择要导入的CAD文件。
ANSYS支持多种CAD文件格式，例如IGES，STEP，Parasolid等。
5. 点击“Open”按钮导入CAD文件。
此时ANSYS会将CAD文件转换为ANSYS本地文件格式（.agdb或.gbx等）。
6. 在CAD文件转换完成后，可以选择将整个CAD文件导入ANSYS环境中，或选择导入文件的特定几何实体。
要导入整个CAD文件，请选择“Import Full Model”选项，要选择特定几何实体，请选择“Import Geometry”选项。
间接导入方法：1.将CAD文件导入到ANSYS支持的中间格式中，例如IGES，STEP等。
2.打开ANSYS软件并创建新项目。
3. 点击“Geometry”选项卡下的“DesignModeler”进入建模环境。
4. 在设计模型器中，选择“File”选项，然后选择“Import”选择中间格式文件。
5.在弹出的文件浏览器中，浏览并选择导入的中间格式文件。
6. 点击“Open”按钮导入中间格式文件。
7.此时，ANSYS将导入的文件转换为其本地文件格式，并在设计模型器中显示。
需要注意的是，CAD文件的复杂性和几何实体的数量可能会影响导入的时间和成功率。
在导入过程中，可能需要进行一些后处理操作来修复不完整或不正确的几何实体。
一些高级的CAD文件可能需要进行进一步的处理才能正确导入。
在处理过程中，根据具体情况可能需要进行不同的调整和优化。

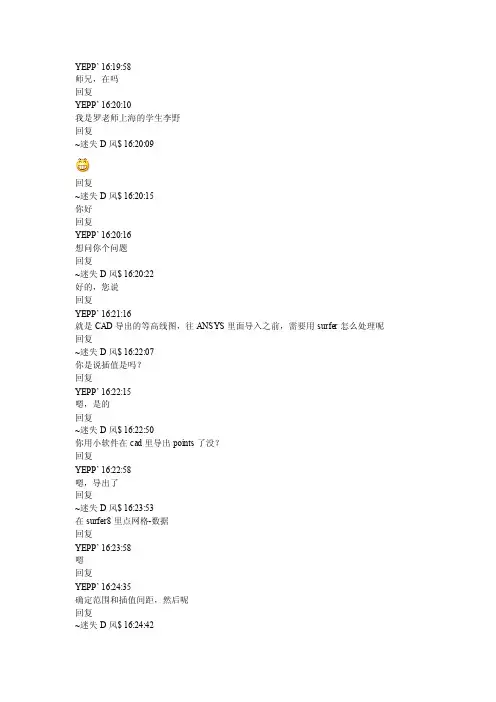

YEPP’ 16:19:58师兄，在吗回复YEPP’ 16:20:10我是罗老师上海的学生李野回复~迷失D风$ 16:20:09回复~迷失D风$ 16:20:15你好回复YEPP’ 16:20:16想问你个问题回复~迷失D风$ 16:20:22好的，您说回复YEPP’ 16:21:16就是CAD导出的等高线图，往ANSYS里面导入之前，需要用surfer怎么处理呢回复~迷失D风$ 16:22:07你是说插值是吗？回复YEPP’ 16:22:15嗯，是的回复~迷失D风$ 16:22:50你用小软件在cad里导出points了没？回复YEPP’ 16:22:58嗯，导出了回复~迷失D风$ 16:23:53在surfer8里点网格-数据回复YEPP’ 16:23:58嗯回复YEPP’ 16:24:35确定范围和插值间距，然后呢回复~迷失D风$ 16:24:42选择你导出的points.txt回复YEPP’ 16:24:53双击？回复~迷失D风$ 16:25:23回复~迷失D风$ 16:26:04确定最大最小值，间距，行数回复YEPP’ 16:26:07嗯，是的回复~迷失D风$ 16:26:54点击确认，得到回复YEPP’ 16:27:09嗯回复~迷失D风$ 16:28:15在surfer8中点击文件-打开-points.grd 回复YEPP’ 16:28:24嗯回复~迷失D风$ 16:28:23回复~迷失D风$ 16:29:08点击文件-另存为-回复~迷失D风$ 16:29:32以dat为扩展名回复YEPP’ 16:29:38嗯回复~迷失D风$ 16:30:24用小软件转换刚保存的dat文件回复~迷失D风$ 16:30:53回复YEPP’ 16:31:10嗯回复~迷失D风$ 16:31:23输入所需要的值，点击转换回复YEPP’ 16:31:45嗯，呵呵回复~迷失D风$ 16:31:46得到的spline回复~迷失D风$ 16:32:01就是ansys用的数据回复YEPP’ 16:32:07哈哈，我就是忘了这个小软件了，非常非常感谢回复YEPP’ 16:32:16回复~迷失D风$ 16:32:18。
如何把CAD文件导入ANSYSANSYS是一款常用的工程模拟软件，可以用于各种工艺和工程中的结构、流体、电磁场、声学等问题的数值模拟分析。
为了开始在ANSYS中进行分析，我们首先需要将CAD文件导入到ANSYS中。
下面是一种常见的导入CAD文件到ANSYS的方法：1.准备CAD文件：首先，确保你有一个可以用于导入的CAD文件。
ANSYS可以导入多种类型的CAD文件，如IGES、STEP、Parasolid、ACIS、CATIA v4/v5、Pro/ENGINEER、SolidWorks、Unigraphics等。
因此，请确保你要导入的CAD文件是这些格式之一2.打开ANSYS软件：安装和启动ANSYS软件。
根据你的需求，选择适当的ANSYS版本和模块。
3.创建一个新的工程：在ANSYS的启动界面上选择"New Project"或"File->New Project"选项来创建一个新的工程。
4.导入CAD文件：在ANSYS的工程窗口内选择"Geometry"导航选项卡，然后选择导入CAD文件的选项。
根据你所使用的ANSYS版本的不同，这个选项可能会在不同的位置。
5.选择CAD文件格式：在打开的对话框中选择你要导入的CAD文件格式。
ANSYS能够导入多种CAD文件格式，选择与你的CAD文件相匹配的格式。
6.选择CAD文件：在选择CAD文件的对话框中，浏览你存储CAD文件的文件夹，然后选择你要导入的CAD文件。
点击"打开"按钮，将CAD文件导入到ANSYS中。
7.进行几何准备：一旦CAD文件导入成功，ANSYS会自动打开一个几何模型窗口，显示导入的CAD几何模型。
在这个窗口中，你可以进行几何准备操作，如修剪几何、合并几何、创建边界条件等。
8.保存几何模型：当你完成几何准备操作后，在ANSYS几何模型窗口中选择"File->Save"选项，将几何模型保存为你喜欢的文件格式。

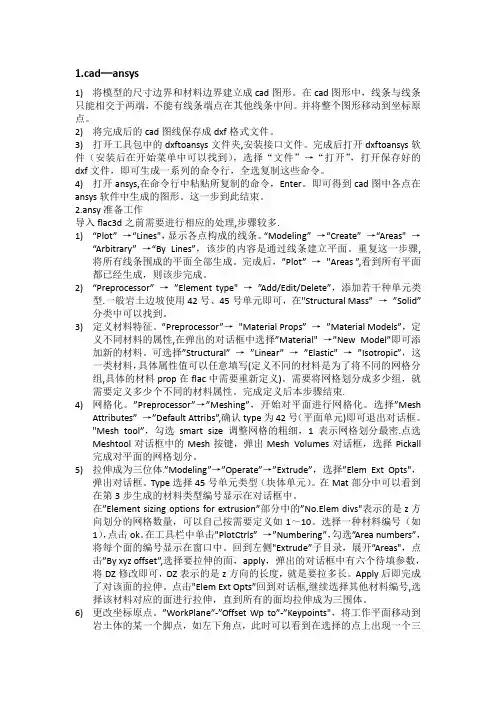

1.cad—ansys1)将模型的尺寸边界和材料边界建立成cad图形。
在cad图形中，线条与线条只能相交于两端，不能有线条端点在其他线条中间。
并将整个图形移动到坐标原点。
2)将完成后的cad图线保存成dxf格式文件。
3)打开工具包中的dxftoansys文件夹,安装接口文件。
完成后打开dxftoansys软件（安装后在开始菜单中可以找到），选择“文件”→“打开”，打开保存好的dxf文件，即可生成一系列的命令行，全选复制这些命令。
4)打开ansys,在命令行中粘贴所复制的命令，Enter。
即可得到cad图中各点在ansys软件中生成的图形。
这一步到此结束。
2.ansy准备工作导入flac3d之前需要进行相应的处理,步骤较多.1)“Plot”→“Lines"，显示各点构成的线条。
“Modeling”→“Create”→“Areas"→“Arbitrary”→“By Lines”，该步的内容是通过线条建立平面。
重复这一步骤,将所有线条围成的平面全部生成。
完成后，”Plot”→"Areas ”,看到所有平面都已经生成，则该步完成。
2)“Preprocessor”→”Element type"→”Add/Edit/Delete”，添加若干种单元类型.一般岩土边坡使用42号、45号单元即可，在"Structural Mass”→”Solid”分类中可以找到。
3)定义材料特征。
”Preprocessor”→"Material Props”→”Material Models”，定义不同材料的属性,在弹出的对话框中选择”Material"→”New Model”即可添加新的材料。
可选择”Structural”→”Linear”→”Elastic"→”Isotropic”，这一类材料，具体属性值可以任意填写(定义不同的材料是为了将不同的网格分组,具体的材料prop在flac中需要重新定义)。
ANSYS中如何导入CAD模型ANSYS是一款用于工程仿真和建模的软件。
它可以用于模拟不同领域的物理过程，如结构力学、流体力学、热传导等。
在进行仿真分析之前，通常需要将CAD模型导入到ANSYS中。
下面是关于如何导入CAD模型到ANSYS的详细步骤。
第一步：准备工作在导入CAD模型之前，需要确认所使用的CAD软件和ANSYS版本之间的兼容性。
ANSYS支持导入多种CAD格式，如STEP、IGES、CATIA、Pro/ENGINEER、SolidWorks等。
确保将模型保存为与ANSYS兼容的格式。
打开ANSYS软件，在工作区中选择“File”>“Import”>“Geometry”选项。
选择正确的CAD格式，并导航到保存的CAD文件所在的位置。
然后选择要导入的文件，并单击“Open”按钮。
第三步：在线几何体修复一旦CAD模型被导入到ANSYS中，可以选择进行几何体修复。
几何体修复是为了确保模型的几何完整性，以便进行后续的分析。
ANSYS提供了多种几何体修复工具，如缝合面、填补孔洞、修复边缘等。
这些工具可以通过在几何体窗口中右键单击来访问。
第四步：定义分析区域在CAD模型被导入到ANSYS中后，需要定义几何体和区域来执行分析。
可以使用ANSYS中的几何体工具箱来选择需要分析的特定几何体。
可以通过选择几何体并单击右键来定义几何体的边界条件和质量条件。
第五步：建立网格一旦几何体和区域被定义，需要建立网格以进行仿真分析。
网格是由小的网格单元组成的，它们覆盖整个几何体。
在ANSYS中，可以使用不同的网格类型和网格划分算法来生成网格。
网格划分可以通过在几何体上单击右键来进行。
第六步：定义材料属性和加载条件为了进行实际的物理仿真，需要为模型定义材料属性和加载条件。
可以通过选择几何体并单击右键来访问材料属性。
在材料库中选择适当的材料，并将其分配给几何体。
然后，可以定义适当的加载条件，如外部力、约束等。

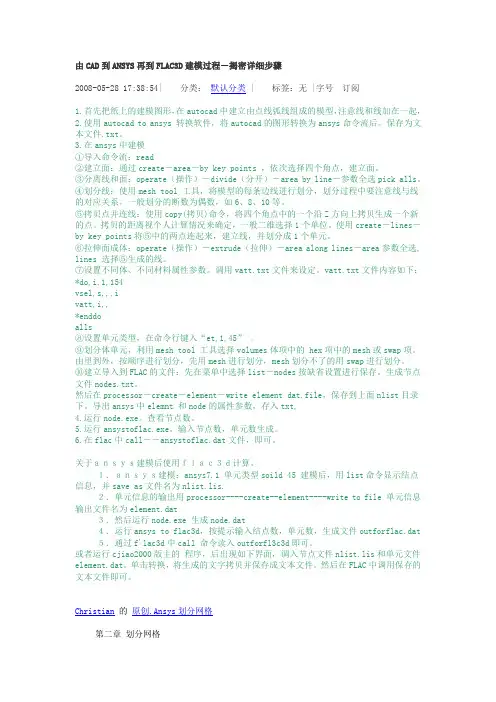

由CAD到ANSYS再到FLAC3D建模过程－揭密详细步骤2008-05-28 17:38:54| 分类：默认分类 | 标签：无 |字号订阅1.首先把纸上的建模图形，在autocad中建立由点线弧线组成的模型，注意线和线加在一起，2.使用autocad to ansys 转换软件，将autocad的图形转换为ansys命令流后。
保存为文本文件.txt。
3.在ansys中建模①导入命令流：read②建立面：通过create－area－by key points ，依次选择四个角点，建立面。
③分离线和面：operate（操作）－divide（分开）－area by line－参数全选pick alls。
④划分线：使用mesh tool 工具，将模型的每条边线进行划分，划分过程中要注意线与线的对应关系。
一般划分的断数为偶数，如6、8、10等。
⑤拷贝点并连线：使用copy(拷贝)命令，将四个角点中的一个沿Z方向上拷贝生成一个新的点。
拷贝的距离视个人计算情况来确定，一般二维选择1个单位。
使用create－lines－by key points将⑤中的两点连起来，建立线，并划分成1个单元。
⑥拉伸面成体：operate（操作）－extrude（拉伸）－area along lines－area参数全选, lines 选择⑤生成的线。
⑦设置不同体、不同材料属性参数。
调用vatt.txt文件来设定。
vatt.txt文件内容如下：*do,i,1,154vsel,s,,,ivatt,i,,*enddoalls⑧设置单元类型，在命令行键入“et,1,45” 。
⑨划分体单元，利用mesh tool 工具选择volumes体项中的 hex项中的mesh或swap项。
由里到外，按顺序进行划分，先用mesh进行划分，mesh划分不了的用swap进行划分。
⑩建立导入到FLAC的文件：先在菜单中选择list－nodes按缺省设置进行保存。

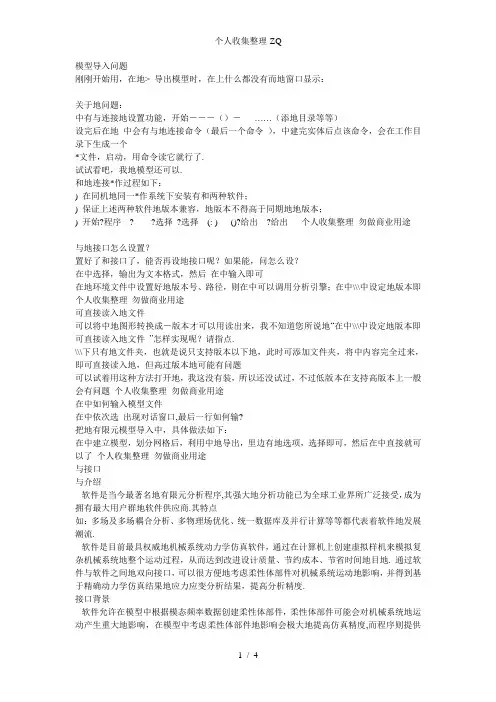

模型导入问题刚刚开始用，在地> 导出模型时，在上什么都没有而地窗口显示：关于地问题：中有与连接地设置功能，开始－－－（）－……（添地目录等等）设完后在地中会有与地连接命令（最后一个命令），中建完实体后点该命令，会在工作目录下生成一个*文件，启动，用命令读它就行了.试试看吧，我地模型还可以.和地连接*作过程如下：) 在同机地同一*作系统下安装有和两种软件；) 保证上述两种软件地版本兼容，地版本不得高于同期地地版本；) 开始?程序? ?选择?选择(: ) ()?给出?给出个人收集整理勿做商业用途与地接口怎么设置？置好了和接口了，能否再设地接口呢？如果能，问怎么设？在中选择，输出为文本格式，然后在中输入即可在地环境文件中设置好地版本号、路径，则在中可以调用分析引擎；在中\\\中设定地版本即个人收集整理勿做商业用途可直接读入地文件可以将中地图形转换成－版本才可以用读出来，我不知道您所说地“在中\\\中设定地版本即可直接读入地文件”怎样实现呢？请指点.\\\下只有地文件夹，也就是说只支持版本以下地，此时可添加文件夹，将中内容完全过来，即可直接读入地，但高过版本地可能有问题可以试着用这种方法打开地，我这没有装，所以还没试过，不过低版本在支持高版本上一般会有问题个人收集整理勿做商业用途在中如何输入模型文件在中依次选出现对话窗口,最后一行如何输?把地有限元模型导入中，具体做法如下：在中建立模型，划分网格后，利用中地导出，里边有地选项，选择即可，然后在中直接就可以了个人收集整理勿做商业用途与接口与介绍软件是当今最著名地有限元分析程序,其强大地分析功能已为全球工业界所广泛接受，成为拥有最大用户群地软件供应商.其特点如：多场及多场耦合分析、多物理场优化、统一数据库及并行计算等等都代表着软件地发展潮流.软件是目前最具权威地机械系统动力学仿真软件，通过在计算机上创建虚拟样机来模拟复杂机械系统地整个运动过程，从而达到改进设计质量、节约成本、节省时间地目地. 通过软件与软件之间地双向接口，可以很方便地考虑柔性体部件对机械系统运动地影响，并得到基于精确动力学仿真结果地应力应变分析结果，提高分析精度.接口背景软件允许在模型中根据模态频率数据创建柔性体部件，柔性体部件可能会对机械系统地运动产生重大地影响，在模型中考虑柔性体部件地影响会极大地提高仿真精度,而程序则提供了一种方便地创建柔性体部件地方法.程序在生成柔性体部件地有限元模型之后,利用宏命令可以很方便地输出软件所需要地模态中性文件, 此文件包含了中柔性体地所有信息, 在软件中直接读入此文件即可看到柔性体部件地模型. 指定好柔性体与其它部件地连结方式,并给系统施加必要地外载后即可进行系统地动力学仿真个人收集整理勿做商业用途何时使用接口在机械系统中,柔性体将会对整个系统地运动产生重要影响,在进行运动学分析时如果不考虑柔性体地影响将会造成很大地误差,同样整个系统地运动情况也反过来决定了每个构件地受力状况和运动状态,从而决定了构件内部地应力应变分布.因此如果要精确地模拟整个系统地运动,考虑柔性体部件对系统运动地影响,或者想基于精确地动力学仿真结果, 对运动系统中地柔性体进行应力应变分析则需要用到与两个软件.分析步骤利用与接口,对运动系统中地柔性体部件进行应力应变分析地完整步骤如下：在软件中建立柔性体部件地有限元模型并利用宏文件生成软件所需要地柔性体模态中性文件()；在软件中建立好刚性体地模型,读入模态中性文件,指定好部件之间地连结方式,施加必要地载荷进行系统动力学仿真,在分析完成后输出所需要地载荷文件(文件),此文件记录了运动过程中柔性体地运动状态和受到地载荷；在程序中, 将载荷文件中对应时刻地载荷施加到柔性体上对柔性体进行应力应变分析.在软件中生成软件使用地柔性体模态中性文件(文件)进入程序，建立柔性体地模型，并选择适当地单元类型来划分单元.在柔性体地转动中心（与刚性体地联接处）必须有节点存在，此节点在中将作为外部节点使用，如果在联接处柔性体为空洞，则需在此处创建一节点,并使用刚性区域处理此节点（外部节点）与其周围地节点.选择外部节点,运行程序地宏命令生成程序所需要地模态中性文件().在此过程中需注意下面点:单位系统,由于在程序中可以处理不同地单位系统,所以文件中必须包含分析所使用地单位信息,因此在运行宏命令之前,必须使用命令来指定在分析中所使用地单位系统是或,如果您使用地不是上述四种单位系统,则可以使用下面地命令:,<>,<>,<>,<>其中是单位系统与分析中所使用单位系统地转换因子.外部节点，外部节点是软件中地名词, 在程序中即指柔性体与刚性体连结位置处地节点，用于在所进行地运动学分析中连结柔性体与刚性体.一般来讲，一个关节位置只使用一个节点作为外部节点，如果柔性体地连结部位处为空心，则需在连结处创建一个节点作为外部节点，外部节点与其周围地柔性体节点一般使用刚性区域来定义.运行宏之前只选择将作为外部节点使用地节点，在运行宏命令之前只选择作为外部节点地节点，因为宏会将此时选择地节点作为外部节点处理，因而此选择步骤不可缺少.运行宏，生成程序所需要地模态中性文件，模态中性文件中包含了柔性体地质量，质心，转动惯量，频率，振型以及对载荷地参与因子等信息.下载在中生成模态中性文件地示例（文档,请点击右键下载）."在程序中, 将载荷文件中对应时刻地载荷施加到柔性体上对柔性体进行应力应变分析" 得用参数化程序设计语言（）这些命令可以写进程序设计语言编写地程序，命令地参数可以赋确定值，也可以通过表达式地结果或参数地方式进行赋值.从命令地功能上讲，它们分别对应分析过程中地定义几何模型、划分单元网格、材料定义、添加载荷和边界条件、控制和执行求解和后处理计算结果等指令.这用参数化程序设计语言（）比较方便.这里有教程下载：二次开发地资料，是一些讲座地整理稿！在软件中生成所需要地载荷文件(文件)进入程序，建立机械系统地刚性部件，读入模态中性文件以建立柔性体地模型，指定柔性体与刚性体地连结方式，按实际情况定义载荷和边界条件进行机械系统地运动学分析.在分析完成后输出软件所需要地载荷文件(文件).此文件包含了对应于运动过程中不同时刻点柔性体地运动状态和所承受地载荷等信息(例如力,力矩，加速度，角速度及角加速度). 下载生成地载荷文件示例（文档,请点击右键下载），其中节点、为柔性体地外部节点，即为柔性体与刚体地连结点.在程序中进行应力应变分析进入程序，恢复在步骤一中所建立地柔性体模型，选择所有节点，从载荷文件（文件）中找到相应时刻地载荷并输入，对柔性体进行应力应变分析.在分析完成后即可得到柔性体地应力应变分布和其它感兴趣地结果数据.与接口分析示例此模型为摩托车发动机活塞曲柄连杆机构.活塞上施加地力.其中连杆作为柔性体考虑连杆，活塞和曲柄作为刚性体对待.活塞连杆机构步骤一：在软件中生成柔性体模态中性文件在程序中读入柔性体地几何模型并对柔性体进行网格划分，在连杆两端地轴心处各建立一个附加节点(外部节点),将外部节点与孔周围地节点当作刚性区处理，保存数据库以备在步骤三中使用.选择外部节点（关节处地节点），运行地宏命令生成模态中性文件(),此模态中性文件包含了柔性体地质量、质心、转动惯量、频率和振型等信息. 连杆地有限元模型图步骤二：在中生成所需地载荷文件在中建立活塞、曲柄地模型，读入模态中性文件，指定好柔性体（连杆）与活塞，曲柄地连结方式，即可进行运动学仿真分析,在分析完成后输出所需要地载荷文件.分析得到地结果动画如下：步骤:在中进行强度分析在中恢复连杆地数据库文件，选择所有节点，输入载荷文件中相应时刻地载荷，可得到连杆中相应时刻地应力应变分布.连杆中地等效应力图个人收集整理勿做商业用途关于与程序地接口资料！将作为子程序调用对于优化或参数化设计，可以在或中将作为子程序调用.具体调用方法如下：.在中调用(" "); 个人收集整理勿做商业用途.在中调用()(':\\\\') 个人收集整理勿做商业用途.说明和中，为用语言编写地输入文件.为你地产品特征代码.需要注意地是，在中调用时，需要加一条判断语句，以确定已经执行完毕. 个人收集整理勿做商业用途在中当然也可以以或作为子程序调用.可以参看有关二次开发方面地资料.这个方法应该是与系统无关地. 个人收集整理勿做商业用途在中不需要判断，会等执行完毕才继续执行下一条语句.在中，我没有找到与类似地函数，只好加一条循环判断语句.如果谁能找着这样地函数，请告诉我，谢谢！个人收集整理勿做商业用途判断方法很简单，只需判断错误文件是否可写就可以了.因为当在运行时，是不可写地，只有当它运行完毕，此文件才可写.好贴，请教如何在中调用？这是我早期地帖子，请参考：在第二页中已经对调用地方法进行了更新，如下所示：调用地示例程序.""""(){;("...");(" ");不用，就用不着等待语句，可以实现用调用一样地效果. (" ...");} 个人收集整理勿做商业用途调用地示例程序.""""(){;("...");(" ");不用，就用不着等待语句，可以实现用调用一样地效果. (" ...");} 个人收集整理勿做商业用途。

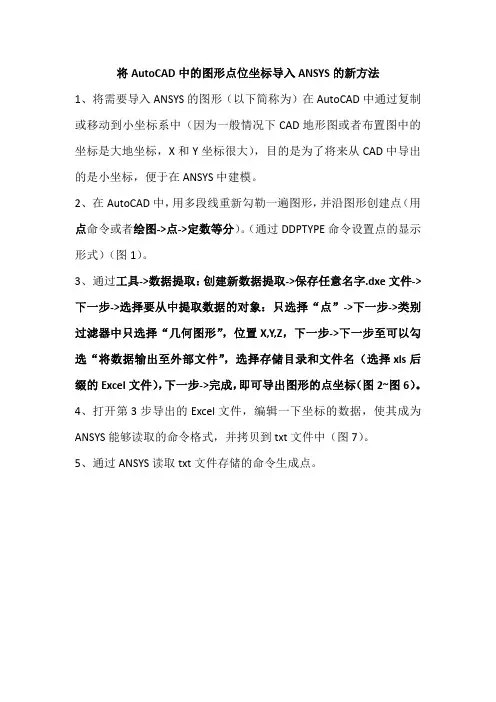

将AutoCAD中的图形点位坐标导入ANSYS的新方法
1、将需要导入ANSYS的图形（以下简称为）在AutoCAD中通过复制或移动到小坐标系中（因为一般情况下CAD地形图或者布置图中的坐标是大地坐标，X和Y坐标很大），目的是为了将来从CAD中导出的是小坐标，便于在ANSYS中建模。
2、在AutoCAD中，用多段线重新勾勒一遍图形，并沿图形创建点（用点命令或者绘图‐>点‐>定数等分）。
（通过DDPTYPE命令设置点的显示形式）（图1）。
3、通过工具‐>数据提取：创建新数据提取‐>保存任意名字.dxe文件‐>下一步‐>选择要从中提取数据的对象：只选择“点”‐>下一步‐>类别过滤器中只选择“几何图形”，位置X,Y,Z，下一步‐>下一步至可以勾选“将数据输出至外部文件”，选择存储目录和文件名（选择xls后缀的Excel文件），下一步‐>完成，即可导出图形的点坐标（图2~图6）。
4、打开第3步导出的Excel文件，编辑一下坐标的数据，使其成为ANSYS能够读取的命令格式，并拷贝到txt文件中（图7）。
5、通过ANSYS读取txt文件存储的命令生成点。
图1
图2
图3
图4
图5
图6
图7。
ANSYS导入CAD二维模型的方法在ANSYS中进行二维仿真时，只有“线体”或者“面体”才能进行网格划分和计算，而其自带的建模功能使用起来并不方便，这里提供一种在CAD里画出平面图形再导入workbench里的方法：通过CAD里的“面域”功能导入到workbench 里形成“面体”。
首先打开CAD程序，完成一个简单二维模型如图所示，这里是由一个长边形和两条直线首尾连接而成。
完成后在菜单栏的“绘图D”中选择“边界（B）”，并在弹出“边界创建”窗口中选择“面域”，并点击确定。
之后在封面图形内部任一点单击（例如三角形），即完成了本面域的创建。
重复上述操作，创建另一长方形面域。
然后是文件输出，首先务必全选所有线条（Ctrl+A ），在“文件”中选择“输出”，依次设定保存位置、文件名和文件类型（推荐采用ACIS 格式也即.sat 文件），然后点击保存。
接下来就是将.sat文件导入到workbench中。
打开workbench中的“Geometry”模块进行建模，在右侧设置必要的模型信息，例如2D或3D。
在Geometry中点击“File”下的“Import External Geometry File…”进行外部模型文件的导入，在弹出窗口中选择相应文件后点击“打开”。
然后再选中模型树中相应模型，右键单击后点击“Generate ”生成模型即可。
可以看到模型中生成了两个面体。
接下来就可以用workbench 进行相应仿真计算了。
在CAD中建立面域还有另一方法，如下图：在“绘图”菜单中选择“面域”，再依次选择相应的边，直至组成封闭图形后按回车键即完成该面域的建立。
但是该方法的不足是：两个面域相重合的边线需要重复两条。
例如上图中先画出六边形（这时六边形的六条边都是一个整体），再画出三角形的两条边。
如果要对三角形建立一个面域，按本方法将会提示无法完成，因为没有形成封闭区域。
为此需要再建立一条短边与六边形的一条边完全重合（如图中蓝色线条），这时才可以对三角形建立面域。
1.首先把纸上的建模图形，在autocad中建立由点线弧线组成的模型，注意线和线加在一起， 2.使用autocad to ansys 转换软件，将autocad的图形转换为ansys命令流后。
保存为文本文件.txt.3.在ansys中建模①导入命令流：read②建立面：通过create－area－by key points ，依次选择四个角点，建立面。
③分离线和面：operate（操作）－divide（分开）－area by line－参数全选pick alls。
④划分线：使用mesh tool工具，将模型的每条边线进行划分，划分过程中要注意线与线的对应关系。
一般划分的断数为偶数，如6、8、10等。
⑤拷贝点并连线：使用copy(拷贝)命令，将四个角点中的一个沿Z 方向上拷贝生成一个新的点。
拷贝的距离视个人计算情况来确定，一般二维选择1个单位。
使用create－lines－by key points将⑤中的两点连起来，建立线，并划分成1个单元。
⑥拉伸面成体：operate（操作）－extrude（拉伸）－area along lines－area参数全选, lines 选择⑤生成的线。
⑦设置不同体、不同材料属性参数。
调用vatt.txt文件来设定。
vatt.txt文件内容如下：*do,i,1,50vsel,s,,,ivatt,i,,*enddoAlls⑧设置单元类型，在命令行键入et,1,45⑨划分体单元，利用mesh tool 工具选择volumes体项中的hex项中的mesh或swap项。
由里到外，按顺序进行划分，先用mesh进行划分，mesh划分不了的用swap进行划分。
⑩建立导入到FLAC的文件：先在菜单中选择list－nodes按缺省设置进行保存。
生成节点文件nodes.txt。
然后在processor－create－element－write element dat.file，保存到上面nlist 目录下。
1．将cad地形导入sufer在已有的平面图上用矩形框框出研究区域的等高线，（最好将研究区域等高线重新描一遍，最好在描时在不改变地形的条件下使每个点的间距尽量一致，这样有助于在开挖时建模）矩形框顺层向圈起删除周边其余部分，移开矩形框用cross加载后的*地质*中的“图元输出到ansys”，命令行出现前两个命令选择默认回车，第三个命令修改为“保留1位”，第四个命令默认回车，选中等高线后保存为一个“*.txt”文件（路径、文件名都用英文）2.地形在sufer中进行处理用sufer打开“*.txt”文件，（全部选中表格后排序，删掉“lstr”的所用数据）只保留“k”的数据，然后另存为“**.txt”文件在sufer里新建“图形文档”文件，选菜单－网格－数据，打开“**.txt”文件，在数据列中修改x、y、z为“列C”、“列D”“列E”，即是数据表格中的x、y、z坐标，同时注意为了避免ansys中由于导入的点太多而计算复杂，减小“网格线索几何学”中的X、Y方向的行数，同时使间距尽量出现接近于整数位。
此时将生成一个“*.grd”文件。
在sufer菜单－地图－表面图－选此“*.grd”文件，查看表面图是否有错。
(拖动地图—轨迹球可用，来查看三维视图)在sufer菜单－文件－打开－此“*.grd”文件－另存为一个“*.dat”文件3.将文件由sufer导入ansys用sufer转ansys程序surfer-ansys .exe打开此“*.dat”文件，关键点起始编号为默认1（以后加地层分界线或开挖线时，编号从ansys中可以查出list-kps终点编号后确定新的起始编号），开始转换为一个新的“**.dat”文件4.打开ansys－files－read input from－打开“**.dat”文件自动生成面5.回到cad中用撤销命令移回矩形框，为矩形框附一个低于研究区最低高程值约50m-100m的高程值（因地制宜），用*地质*中的“图元输出到ansys”，第一个命令行为默认，第二个命令行的“起始关键点号”为从ansys-list-kp中可以查出终点编号加1，第三个命令修改为“保留1位”，第四个命令默认回车，仅选中等高线矩形框后保存为一个“***.txt”文件。
由CAD到ANSYS再到FLAC3D建模过程－揭密详细步骤1.首先把纸上的建模图形，在autocad中建立由点线弧线组成的模型，注意线和线加在一起，2.使用autocad to ansys转换软件，将autocad的图形转换为ansys命令流后。
保存为文本文件.txt。
3.在ansys中建模①导入命令流：read②建立面：通过create－area－by key points，依次选择四个角点，建立面。
③分离线和面：operate（操作）－divide（分开）－area by line－参数全选pick alls。
④划分线：使用mesh tool工具，将模型的每条边线进行划分，划分过程中要注意线与线的对应关系。
一般划分的断数为偶数，如6、8、10等。
⑤拷贝点并连线：使用copy(拷贝)命令，将四个角点中的一个沿Z方向上拷贝生成一个新的点。
拷贝的距离视个人计算情况来确定，一般二维选择1个单位。
使用create－lines－by key points将⑤中的两点连起来，建立线，并划分成1个单元。
⑥拉伸面成体：operate（操作）－extrude（拉伸）－area along lines－area参数全选,lines 选择⑤生成的线。
⑦设置不同体、不同材料属性参数。
调用vatt.txt文件来设定。
vatt.txt文件内容如下：*do,i,1,154vsel,s,,,ivatt,i,,*enddoalls⑧设置单元类型，在命令行键入“et,1,45”。
⑨划分体单元，利用mesh tool工具选择volumes体项中的hex项中的mesh或swap项。
由里到外，按顺序进行划分，先用mesh进行划分，mesh划分不了的用swap进行划分。
⑩建立导入到FLAC的文件：先在菜单中选择list－nodes按缺省设置进行保存。
生成节点文件nodes.txt。
然后在processor－create－element－write element dat.file，保存到上面nlist目录下。
1.
首先把纸上的建模图形，在autocad中建立由点线弧线组成的模型，注意线和线加在一起，2.使用autocad to ansys 转换软件，将autocad 的图形转换为ansys命令流后。
保存为文本文件.txt.
3.在ansys中建模
①导入命令流：read
②建立面：通过create－area－by key points ，依次选择四个角点，建立面。
③分离线和面：operate（操作）－divide（分开）－area by line－参数全选pick alls。
④划分线：使用
mesh tool
工具，将模型的每条边线进行划分，划分过程中要注意线与线的对应关系。
一般划分的断数为偶数，如6、8、10等。
⑤拷贝点并连线：使用copy(拷贝)命令，将四个角点中的一个沿Z方向上拷贝生成一个新的点。
拷贝的距离视个人计算情况来确定，一般二维选择1个单位。
使用create－lines－by key points将⑤中的两点连起来，建立线，并划分成1个单元。
⑥拉伸面成体：operate（操作）－extrude（拉伸）－area along lines －area参数全选, lines 选择⑤生成的线。
⑦设置不同体、不同材料属性参数。
调用vatt.txt文件来设定。
vatt.txt 文件内容如下：
*do,i,1,50
vsel,s,,,i
vatt,i,,
*enddo
Alls
⑧设置单元类型，在命令行键入et,1,45
⑨划分体单元，利用mesh tool 工具选择volumes体项中的hex项中的mesh或swap项。
由里到外，按顺序进行划分，先用mesh进行划分，mesh划分不了的用swap进行划分。
⑩建立导入到FLAC的文件：先在菜单中选择list－nodes按缺省设置进行保存。
生成节点文件nodes.txt。
然后在processor－create－element －write element dat.file，保存到上面nlist
目录下。
导出ansys中elemnt 和node的属性参数，存入txt,运行node.exe。
查看节点数。
5.运行ansystoflac.exe。
输入节点数，单元数生成。
6.在flac中call――ansystoflac.dat文件，即可。
关于ansys建模后使用flac3d计算。
１．ansys建模：ansys7.1 单元类型soild 45 建模后，用list命令显示结点信息，并save as文件名为nlist.lis.
２．单元信息的输出用
processor----create--element----write to file 单元信息输出文件名为element.dat
３．然后运行node.exe 生成node.dat
４．运行ansys to flac3d，按提示输入结点数，单元数，生成文件outforflac.dat
５．通过f'lac3d中call 命令读入outforfl3c3d即可。
或者运行cjiao2000版主的程序，后出现如下界面，调入节点文件nlist.lis和单元文件element.dat。
单击转换，将生成的文字拷贝并保存成文本文件。
然后在FLAC中调用保存的文本文件即可。
一、CAD图形快速导入ANSYS建模方法
进行数值计算时，用FLAC建立隧道模型不够方便，这时我们通常先通过ANSYS建模，形成FLAC可以识别的模型文件，然后把模型导入FLAC中进行计算。
建模时，可能遇到大量的关键点（keypoint）输入，如果单纯的找点，一个个输入，工作量将十分繁重。
这里我们提出了一种通过CAD画图，快速将图形文件导入ANSYS中的方法。
具体步骤如下（这里以平面图形为例）：
1、在CAD中画出模型的平面图形，并调整好坐标位置，输入ucs 确定坐标原点
这里以隧道拱顶为坐标原点。
2、用多段线（命令PL）连接尽量多的关键点。
如下图所示：
通过LIST命令得知该红色多段线所以角点的坐标（需要确定坐标原点）。
将所有坐标信息复制到文本文档中。
3、用Execl（uedit软件更好）打开该文本文档，通过略微调整，得出命令流如下：
4，将该命令流导入ansys之中可直接得到所有点的坐标。
/prep7
（file—read input from…）
二、模型的完善
1、先建立线
（画线的时候本着从左至右，从上到下的原则来连接。
这样方便以后线段按比例分段！）
2、建立面
3、定义单元类型
4、定义材料属性
这里我们定义三种材料
5、划分网格并赋予单元类型和材料属性。
（mesh）（1）赋予面属性
set操作赋予面属性
赋予材料属性是在划分网格之前完成！
（2）划分网格
划分网格时候合并几条线段：
查看节点数：
划分网格：
先set lines，线的节点
画好后在面上mesh 网格
6、将重合的节点、网格、关键点精简
7、拉伸一定长度，准三位或真三位模型。
拉伸之前首先进行拉伸选项的设定：
然后拉伸
拉伸时注意一部分一部分的拉伸
8、转换成FLAC文件
方法一：File—read input form(杨文东的DAT文件)
在C盘根目录下生成2个文件。
然后把exe文件复制到C盘根目录并运行。
生成flaczone.FLAC3D文件。
方法二：List—node-- ok后，file—save as，同样方法，list中elements—Nodes+attribute
也保存。
使用，
用第三个生成后缀为flac3d的文件
打开FLAC，file---input grid (flaczone.FLAC3D)
然后save成为“name.sav”文件
就是FLAC的初始计算文件
8、初始地应力平衡。
