网络分析仪操作规范

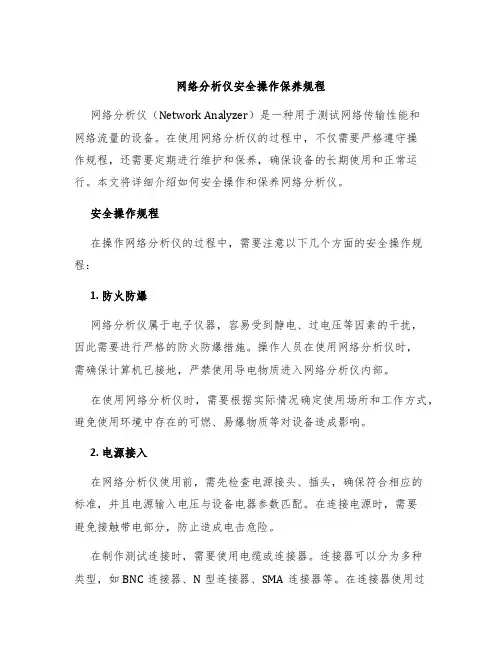

网络分析仪安全操作保养规程网络分析仪（Network Analyzer）是一种用于测试网络传输性能和网络流量的设备。

在使用网络分析仪的过程中，不仅需要严格遵守操作规程，还需要定期进行维护和保养，确保设备的长期使用和正常运行。

本文将详细介绍如何安全操作和保养网络分析仪。

安全操作规程在操作网络分析仪的过程中，需要注意以下几个方面的安全操作规程：1. 防火防爆网络分析仪属于电子仪器，容易受到静电、过电压等因素的干扰，因此需要进行严格的防火防爆措施。

操作人员在使用网络分析仪时，需确保计算机已接地，严禁使用导电物质进入网络分析仪内部。

在使用网络分析仪时，需要根据实际情况确定使用场所和工作方式，避免使用环境中存在的可燃、易爆物质等对设备造成影响。

2. 电源接入在网络分析仪使用前，需先检查电源接头、插头，确保符合相应的标准，并且电源输入电压与设备电器参数匹配。

在连接电源时，需要避免接触带电部分，防止造成电击危险。

在制作测试连接时，需要使用电缆或连接器。

连接器可以分为多种类型，如BNC连接器、N型连接器、SMA连接器等。

在连接器使用过程中，需要注意与网络分析仪匹配的连接器规格和插拔方式，避免使用错误的连接器造成设备故障。

3. 设备启动和关闭在启动网络分析仪时，需要检查设备各部位是否正常工作。

开机时要先检查天线系统的连接状态，确保天线系统没有问题，避免造成信号检测数据的误差。

检查完成后，可以按照设备使用手册中的操作步骤进行启动。

在网络分析仪工作结束后，要先按照设备使用手册中的操作步骤关闭设备，然后再拔掉电源插头。

避免拔插电源插头时手部接触到带电部分造成危险。

4. 软件操作规范网络分析仪软件是进行数据采集、分析和产生报告的基础。

在使用软件时，需要严格按照使用手册中的操作流程进行操作，不得私自更改或删除设备自带的软件程序。

保养规程网络分析仪要保证长期的正常工作，除了注意安全操作和使用规范外，定期进行保养也是必要的。

下面列出了网络分析仪的保养规程：1. 硬件保养网络分析仪应定期进行清洁和检查，包括清洗天线系统、固定螺丝、接头、电缆和插头等部件，并确保部件间连接良好，无信号接触异常。

网络分析仪操作指导规范一、网络分析仪简介1.网络分析：是通过测量网络输入端和输出端对频率扫描和功率扫描测试信号的幅度与相位的影响，来精确表征线性系统特性的一种方法。

2.网络分析仪：网络分析仪能精确地测量入射波、反射波、传输波中的幅度和相位信息，通过比值测量法定量描述被测器件的反射和传输特性。

比值测量法可以使我们在进行反射和传输测量时不会受到绝对功率和源功率随频率变化产生的影响。

3.测量需求：•检查复杂RF系统各个组件特性•确保传输信号无失真线性失真：幅度、恒定群延时非线性失真：谐波、互调、压缩•确保良好匹配，功率最大传输•网络分析仪测试应用：无源：双工器、功分器、耦合器、合路器、滤波器、隔离器、环行器、衰减器、天线、适配器、电缆、波导、传输线等有源：放大器、混频器、取样器等4.网络分析仪分类：矢网(V ector network)：能测量和显示电气网络和整体幅度和相位特性。

包括：S参数、幅度和相位、驻波比、插入损耗/增益、群延时、回波损耗、复数阻抗等标网(Scalar network) ：只能测量S参数的幅度部分，测量结果包括：传输损耗/增益、回波损耗和驻波比、反向隔离度等S参数测量5.测试误差分析：测量系统存在误差：•系统误差：是由测试设备和测量装置的不完善所引起•随机误差：以随机方式随时间而变，不可通过校准来消除。

主要影响：噪声、开关重复性、连接重复性。

•漂移误差：频率漂移、温度漂移6.网络分析仪系统误差：系统误差为主要误差，可通过校准消除。

存在6种类型12个误差项：•与信号泄漏有关的方向误差和串扰误差•与反射有关的源失匹配和负载阻抗失配；•由反射和传输跟踪引起的频率响应误差7.误差修正：网络分析仪的测量准确度受外部因素的影响较大。

误差修正是提高测量准确度的过程。

误差修正是对已知校准标准进行测量，将这些测量结果贮存到分析仪的存储器内，利用这些数据来计算误差模型。

然后，利用误差模型从后续测量中去除系统误差的影响。

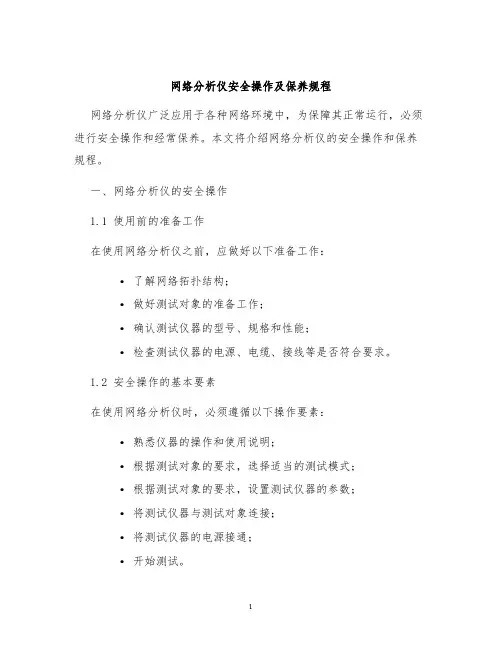

网络分析仪安全操作及保养规程网络分析仪广泛应用于各种网络环境中，为保障其正常运行，必须进行安全操作和经常保养。

本文将介绍网络分析仪的安全操作和保养规程。

一、网络分析仪的安全操作1.1 使用前的准备工作在使用网络分析仪之前，应做好以下准备工作：•了解网络拓扑结构；•做好测试对象的准备工作；•确认测试仪器的型号、规格和性能；•检查测试仪器的电源、电缆、接线等是否符合要求。

1.2 安全操作的基本要素在使用网络分析仪时，必须遵循以下操作要素：•熟悉仪器的操作和使用说明；•根据测试对象的要求，选择适当的测试模式；•根据测试对象的要求，设置测试仪器的参数；•将测试仪器与测试对象连接；•将测试仪器的电源接通；•开始测试。

1.3 使用注意事项在使用网络分析仪时，需要注意以下内容：•禁止在高温、高湿、高尘等环境中使用，防止测试仪器的电路部件受损；•禁止在强磁场或强电场下使用，避免测试数据不准确或测试仪器受损；•不要使用有锈迹或破损的电缆或电源线；•不要在测试仪器电源关闭前将电源线从电源插座拔出，以免造成测试仪器的电路部件受损；•不要在测试仪器电源关闭前将测试仪器与测试对象的电缆或电源线拔出；•在测试前，关掉测试对象上的其他设备和网络服务，以免对测试数据造成干扰。

二、网络分析仪的保养规程2.1 常规保养网络分析仪的常规保养包括以下内容：•定期进行防尘、防潮、防腐蚀措施；•定期检查测试仪器的电源、电缆、接线等是否与测试要求相符；•定期检查测试仪器的电路和信号通路是否正常；•定期检查测试仪器的屏幕是否清晰、不良显示。

2.2 不使用时的保养当网络分析仪不使用时，应做好以下保养：•检查测试仪器的状态，关闭测试仪器的电源；•清理测试仪器的电路板和通路，使用防静电布擦拭；•将测试仪器放在干燥通风处，避免潮湿和过热环境；•将测试仪器存放在防尘仓内，防止灰尘和杂物堆积。

2.3 维护与检修当网络分析仪需要维护和检修时，应做好以下工作：•确认维护和检修人员是否具有相关证书和经验；•取出所有的电源，在操作前使用特殊工具将电源耦合；•按照操作手册进行维护和检修操作；•完成维护和检修后，进行指标测试和反复试验，并将测试数据记录下来。

网络分析仪的操作规程一、功分器的检验操作步骤1.确认输入电源电压并可靠接通仪器，确认接地可靠。

先将网络分析仪“复位”。

2.确认复位后设置中心频率，点击“设置”，选择“中心频率”，在数值输入区键入“16MHZ”。

3.选择“频率跨度”,键入“10MHZ”。

4.扫描功率-25dB，选择“中心频率-功率”，在数值输入区键入“-25dB”。

5.确认设置功率后，点击“轨迹”，再单击“新建轨迹”，新建后进行确认。

6.点击“显示”，选择“两窗口”。

7.点击“测量”。

选择“S12”，点击“光标”；选择下一轨迹，点击“格式”，选择“相位”，然后再点击“上一轨迹”，选择“S12”，点击“光标”。

8.点击“校准”，连接短接线，选择“机械校准”，选择“响应”，点击“直通响应”，选择“反向直通”，点击“完成直通响应”。

9.将端口1与功分器的“RFIN”相连，将功分器的四个输出口“TS”、“TC”、“BS”、“BC”其中一个连接于端口2，其他三个接负载，点击“光标”，开始检测其衰减，其值在“6.10dB～6.38dB”即为合格。

10.将步骤9中选择的功分器输出口与端口2分开，一次将其他三个端口连接于端口2，重复步骤9。

二、线缆的检验操作步骤1.确认输入电源电压并可靠接通仪器，确认接地可靠。

先将网络分析仪“复位”。

2.确认网络分析仪复位后，点击“扫描设置”，再选择“功率”，点击“功率电平”设置其中心频率，在数值输入区键入“-25dB”。

3.确认设置其****后，设置其中心频率。

4.待数值设置完毕后，校准仪器。

点击“校准”，选择“机械校准”，进行“双端口SOLT校准”。

5.反射校准：将“短路”、“开路”和“负载”三个校准器件分别加在两个端口，确认安装完成后，点击“短/开/负载校准”。

6.依次将需要检测的线连接于端口1和端口2，测量其衰减。

若其每米衰减在0.1dB以内，则为合格品。

三、注意事项1.本仪器输出高压，因此所用的电源必须有良好的接地，使用之前检查用电安全。

网络分析仪的操作与介绍首先，简单认识一下各种不同用途及类型品牌的网络分析仪一﹕仪表使用注意事项1 °防静电:仪表应良好接地.如果不接地网络分析仪会有105V或75V漏电压,对人体和仪器都会有伤害.2 °清洁:仪表要注意清洁和保养.否则仪表使用时间会减短.3 °防潮:在仪表的旁边不要放水、饮料、酒精等各种对仪表有损害的液体.4 °仪表的输入和输出功率不要过高.5 °仪表的电源开关不要频繁关断和打开.特别不要刚刚打开就立即关掉,仪表关掉后要至少5～10分钟打开.6 °强磁性的物体禁止放在仪表旁边、和磁铁、隔离器等物品.7 °带有磁性的起子,扳手禁止直接接触仪表显示屏或按键.8°各种仪器和射频连接器连接时,要注意拧的方法.只允许用于在自然状态下拧紧.二﹕操作说明方法1. AGICENT公司E5062A系列网络分析仪设置标准方法.2. 开机预热3-5分钟.3. 基本设置A. 按Center硬键设置中心频率.B .按 Spa硬键设置工作带宽.C .按Marker硬键1.....4软键.设置频点.D .按Display硬键→按Allocate、Channels软键可把仪表分成不同的频段进行测试.如果选择X1,则仪表一个频段.按Num of、Traces 软键.选择1、2、3、4.则可把这个频段分成2.3.或4长轨迹,即是2、3、4、个信道;按Allocate、Channels软键,可把屏幕分成几个所需要的窗口,一般设置两个窗口,按Channel、Pre硬键,是将完全独立的频段进行切换;按Trace、Prev是将不同的信道进行切换;按Channel、Max硬键,是将所选中的频段进行放大;按Trace、Max硬键,是将所选中的信道进行放大.4.1.按Sweep、Setup硬键→Points软键选择401扫描点;按Power软键选择+10dBM输出功率(这是调SP.BP.MS等各种无源器件设置的)当测试有源器件时,仪表输出功率一定只能设置为-20dBM,以免烧坏仪表.4.2 按AVG硬键→IF、Bandwidth软键选择30KHZ.4.3 按Cal硬键→Calkit、85032B/E软键→85032B/E（这要看校准件是什么样的CALKIT，如有的是85032F）三﹕标准方法双端口标准>a. 按Cal硬键→Calibrate软键→按2-Portcal软键→按Reflection 软键,.在仪表Port1端口电缆上接“开路”标准件→按Port1 Open、Open CFS软键→换下“开路”标准件,接上“短路”标准件→按Port1 Short、Short C软键→按F“短路”标准件,接上“负载”标准件→按Port Load、Broad band软键→换下“负载”标准件→在仪表Port2 端口电缆上接“开路(Open)”标准件→按Port2 Open、Open(F)软件→换下“开路”标准件,接上“短路(Short)”标准件→按Port2 Short、Short(F)软键→换F“短路”标准件,接上“负载(Load)”标准件→按Port 2Load、Broad band软键→按Return软件返回→换下“负载”标准件→将Port1电缆, Port2电缆用“双阴”短接→按Transmission软键→按Port1-2Thru软键→按Return软键返回→按Done软键完成. 标准完后,仪表显示屏下角会出现“Cor”字符,表示标准正确.b.这时,可在Port1端口接上“负载”标准件检验标准效果,在Port2端口接上“负载”标准件检验标准效果;若回波总在70dB 以或驻波比在1.00处,则表示已标准好.c.标准的存储:标准完后,按Savel、Recall硬键,选择Save、State 软键,可直接在State 01*～08*存储,或选择File dialog…存储在仪表的D盘上.标准文件的调用:按Savel Recall硬键→Recall State软键,可直接在State 01*～08*调用或直接选择Filedialog……..从D盘上调用.四﹕仪表常用设置a. 设置存储文件或(建立图像存储文件夹)按Savel Recall硬键→Explorer软键→出现一个文件夹,这时可在文件夹上打到My Computer的文件夹,右键单击鼠标,出现一个菜单栏,然后选择Map Network、Drive……弹出一个对话框,有两栏 Drive: Folder: 在Drive中选择文件所在的盘符,一般为G; 在Folder中点击会出现一个下拉菜单,选择/DZ3/D/N6(其中N6指明相对应的仪表编号)然后,按Finish.这时会弹出一个对话框,要求输入用户名现密码,可在用户名中输入: Administrator 密码无,按OK完成.b. 存储整个屏幕按System硬键→Screen Image…软键.出现一个文件夹选择Input from the front panel→输入文件名→Enter→Save.即可.c. 存储通带/驻波现取消:选择某一个信值.如S21信值,按Display 硬键→Date软键→men软键→Date math、OFF软键→Date/men软键. 取消存储时,按“OFF”软键.d. 划分辅助界线:选择某一信道如信道S21,按Analysis 硬键→limit Test、OFF软键→按Editlimitline软键(改成limit line 、ON 形成) →按 Editlimitline软键→会出现一个窗口,按Type →OFF关闭. Max最大. min 最小. →选择Max 或min→在 BeginStimucus对应的本质内输入开始频点(横向的终点);在BeginResponse 对应的框内输入起始值,如-63dB(纵向的起点).在End Response对应的框内输入终止值(纵向的终点)如 -73 dB,按 Focus 硬键→Return软键,即可.e. 扫描频点的设置:选择某一频点(如频点S),按Marker Search硬键→按Max / min 软键(最大值/最小值.一般是按Max软键) → Tracking 、OFF软键,即可. 如何确搜索范围:如上后,按Searchrange、OFF软键→ Start软键(输入搜索起始频点) → Stop 软键(输入搜索终止频点)f. 参考值的设置按 Scace 硬键,出现一系列软键,其中常用的有下面几个软键:f.1 Scace /dic 代表每一格的高度.如回波形式,一般设为10dB /Divf.2 Referenceposition 代表从起始值到最下面的总格数3°Reference Volue代表起始值. 如在回波形式一般设为OdB 驻波形式一般为1.具体操作如下:1°回波形式,选中某一信道,如S21 按Scace 硬键 1. Scace/ Div软键→输入10 dB /Div 2. Referenceposition软键→输入10 Divf.3. Reference Volue软键→输入0 dB 2°驻波形式:同上只不过一般分别输入. 180m/div; 0div 1g. 格式的设置:选择某一信道,如S21.S11.S12,按Format 硬键→Cogmag软键(回波形式)或→SWR软键(驻波形式)一般情况:S11.S22设为驻波形式. S21.S12设为回波形式h. 打印. 按System 硬键→Print软键,开始打印,全屏显示主工作区,按 Entry off 硬键.附：调试区存图到电脑上的设置（小型局域网）：按Savel Recall硬键→Explorer软键→出现一个文件夹,这时可在文件夹上打到My Computer的文件夹,右键单击鼠标,出现一个菜单栏,然后选择Map Network、Drive……弹出一个对话框,有两栏Drive: Folder: 在Drive中选择文件所在的盘符,一般为G;在Folder中点击“浏览”,选择服务器所在的电脑名称，然后,点需要的盘符.这时会弹出一个对话框,要求输入用户名现密码,可在用户名中输入: Administrator 密码无,按OK完成.问题解答：找不到服务器所在的电脑名称？答：要排除的几类 1，网线没插好，2，仪表的IP设置：设置方法：A按Savel Recall硬键→Explorer软键→出现一个文件夹,这时可在文件夹上找到网上邻居的文件夹,右键单击鼠标,出现一个菜单栏，点属性，B，在对话框里，右键点“本地连接”，点属性，在出现的对话框里，选择“Internet协议（TCP/IP），点属性，然后输入相应的IP，点确定五﹕仪表单词英译汉Aug平均Allocate 分配,分派Analysis分析Administrator超级管理员Bandwidth 带宽Browse 浏览band 带状物Broad 宽阔的、广大的Cal 标准Center中心Channel水道.航道.频道Done 完成Drive 驱动Dialog 对话,对白Display 显示,展览explorer 探测员Edit 编辑Enter 进入,开始从事file 文件format格式,版式.形式Finish 完成Folder 文件夹From 从……起Front 前面Focus 焦点image. 映像.图像Input 输入kit 装备load 载装,负载limit 界限.范围my computer我的电脑max 最大min 最小Map networkdrive 映像网络驱动Marker 标记.频点next 下一个.下一次off 关on 开Open 开放.找开.开路Panel 控制板.面板Point点position位置Power 电力,功率Port 港口,端口R:return 回来,返回 Recall召回,调用Reference 参考 response响应Range 区域 reflection反射,思考S:save 存储 system 系统,体系Scale 标度,标尺 Screen屏幕Span 跨距,带宽 search搜索Sweep 打扫,扫描 short 短的,短路State 状态.说明 stimulus 刺激T:trace 痕迹.踪迹transmission 播送,发射Test 测试,试验Trigger扳机,触发器。

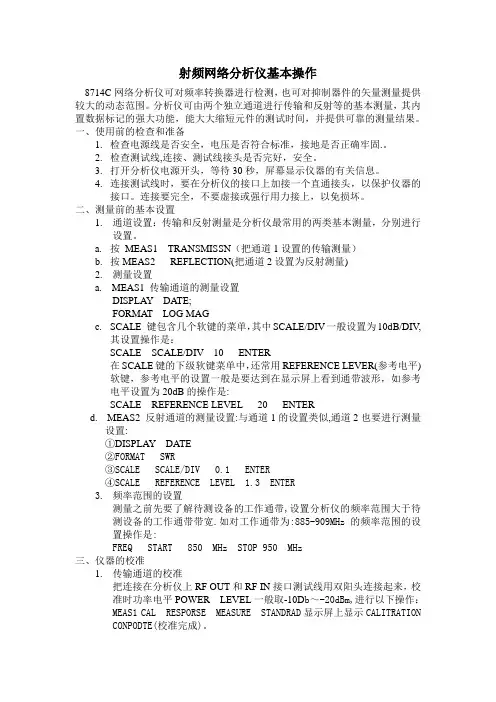

射频网络分析仪基本操作8714C网络分析仪可对频率转换器进行检测，也可对抑制器件的矢量测量提供较大的动态范围。

分析仪可由两个独立通道进行传输和反射等的基本测量，其内置数据标记的强大功能，能大大缩短元件的测试时间，并提供可靠的测量结果。

一、使用前的检查和准备1.检查电源线是否安全，电压是否符合标准，接地是否正确牢固.。

2.检查测试线,连接、测试线接头是否完好，安全。

3.打开分析仪电源开头，等待30秒，屏幕显示仪器的有关信息。

4.连接测试线时，要在分析仪的接口上加接一个直通接头，以保护仪器的接口。

连接要完全，不要虚接或强行用力接上，以免损坏。

二、测量前的基本设置1.通道设置：传输和反射测量是分析仪最常用的两类基本测量，分别进行设置。

a.按MEAS1 TRANSMISSN（把通道1设置的传输测量）b.按MEAS2 REFLECTION(把通道2设置为反射测量)2.测量设置a. MEAS1 传输通道的测量设置DISPLAY DATE;FORMAT LOG MAGc.SCALE 键包含几个软键的菜单，其中SCALE/DIV一般设置为10dB/DIV,其设置操作是：SCALE SCALE/DIV 10 ENTER在SCALE键的下级软键菜单中，还常用REFERENCE LEVER(参考电平)软键，参考电平的设置一般是要达到在显示屏上看到通带波形，如参考电平设置为20dB的操作是:SCALE REFERENCE LEVEL 20 ENTERd. MEAS2 反射通道的测量设置:与通道1的设置类似,通道2也要进行测量设置:①DISPLAY DATE②FORMAT SWR③SCALE SCALE/DIV 0.1 ENTER④SCALE REFERENCE LEVEL 1.3 ENTER3.频率范围的设置测量之前先要了解待测设备的工作通带,设置分析仪的频率范围大于待测设备的工作通带带宽.如对工作通带为:885-909MHz的频率范围的设置操作是:FREQ START 850 MHz STOP 950 MHz三、仪器的校准1.传输通道的校准把连接在分析仪上RF OUT和RF IN接口测试线用双阳头连接起来，校准时功率电平POWER LEVEL一般取-10D b～-20dBm,进行以下操作：MEAS1 CAL RESPORSE MEASURE STANDRAD显示屏上显示CALITRATIONCONPODTE(校准完成)。

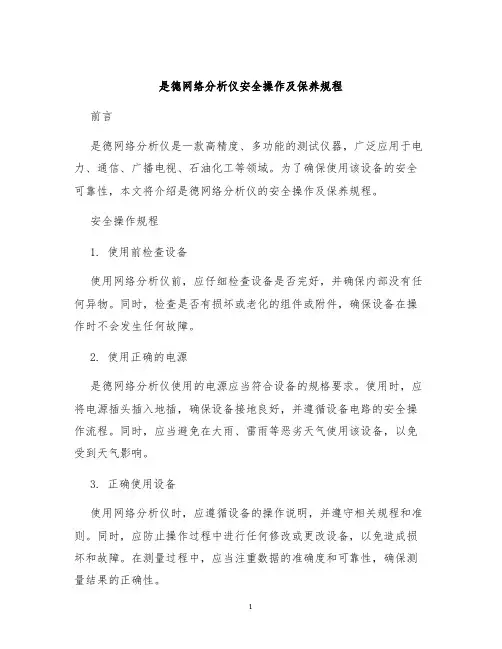

是德网络分析仪安全操作及保养规程前言是德网络分析仪是一款高精度、多功能的测试仪器，广泛应用于电力、通信、广播电视、石油化工等领域。

为了确保使用该设备的安全可靠性，本文将介绍是德网络分析仪的安全操作及保养规程。

安全操作规程1. 使用前检查设备使用网络分析仪前，应仔细检查设备是否完好，并确保内部没有任何异物。

同时，检查是否有损坏或老化的组件或附件，确保设备在操作时不会发生任何故障。

2. 使用正确的电源是德网络分析仪使用的电源应当符合设备的规格要求。

使用时，应将电源插头插入地插，确保设备接地良好，并遵循设备电路的安全操作流程。

同时，应当避免在大雨、雷雨等恶劣天气使用该设备，以免受到天气影响。

3. 正确使用设备使用网络分析仪时，应遵循设备的操作说明，并遵守相关规程和准则。

同时，应防止操作过程中进行任何修改或更改设备，以免造成损坏和故障。

在测量过程中，应当注重数据的准确度和可靠性，确保测量结果的正确性。

4. 关闭设备当使用完毕后，应当关闭网络分析仪，并断开电源和所有线缆，避免设备长时间处于待机状态造成损坏。

如果长时间不使用设备，应保持设备干燥、通风并存放在温度适宜的环境中。

保养规程1. 清洁设备使用期间，应定期清洁网络分析仪，特别是连接器和其它插头部分。

应使用清洁布或软刷将设备表面的灰尘和杂物清理干净，避免灰尘等杂物进入到设备内部，影响设备的稳定性。

2. 维护设备使用网络分析仪时，应对设备进行维护，如更换电池、更换连接器等。

在更换组件的过程中，应涂抹润滑油，避免设备连接部件生锈腐蚀，影响设备的使用寿命。

3. 保养设备使用网络分析仪时，应该经常进行设备保养，并按照设备保养手册的要求进行操作。

在保养过程中，应该仔细检查每个部件，并及时解决问题。

同时，应妥善保管设备文档和使用说明书，提供给下一个使用者参考。

结论通过本文对是德网络分析仪的安全操作及保养规程的介绍，我们可以明确正确、安全地使用和维护网络分析仪的方法，提高设备的使用效率和使用寿命，保证设备的稳定性和安全性，为工作和研究提供有力的支持。

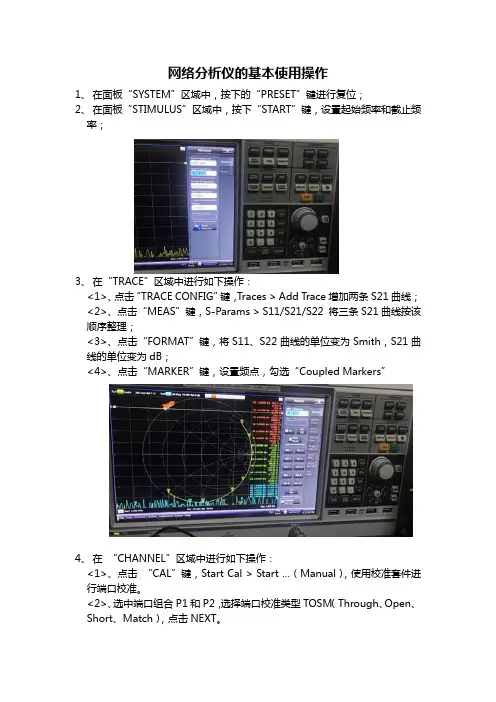

网络分析仪的基本使用操作1、在面板“SYSTEM”区域中，按下的“PRESET”键进行复位；2、在面板“STIMULUS”区域中，按下“START”键，设置起始频率和截止频率；3、在“TRACE”区域中进行如下操作：<1>、点击“TRACE CONFIG”键，Traces > Add Trace增加两条S21曲线；<2>、点击“MEAS”键，S-Params > S11/S21/S22 将三条S21曲线按该顺序整理；<3>、点击“FORMAT”键，将S11、S22曲线的单位变为Smith，S21曲线的单位变为dB；<4>、点击“MARKER”键，设置频点，勾选“Coupled Markers”4、在“CHANNEL”区域中进行如下操作：<1>、点击“CAL”键，Start Cal > Start …（Manual），使用校准套件进行端口校准。

<2>、选中端口组合P1和P2，选择端口校准类型TOSM（Through、Open、Short、Match），点击NEXT。

<3>、根据校准套件的规格选择测试端口连接器的类型、类别以及校准套件：Connector > 3.5mm，Gender > Female，Cal Kit > ZV-Z135，点击Start。

<4>、在P1、P2端口处分别使用校准套件，依次进行Open、Short、Match 校准；连通P1、P2端口，进行Through校准。

点击Apply。

<5>、Apply之后的图形如下所示，光标显示在50欧姆位置，端口校准成功。

接下来解下校准套件，进行延长线校准。

<6>、选中端口组合P1和P2，Measurement Type > Open，点击Take。

<7>、Take之后图形上的光标位于开路点位置，延长线校准成功。

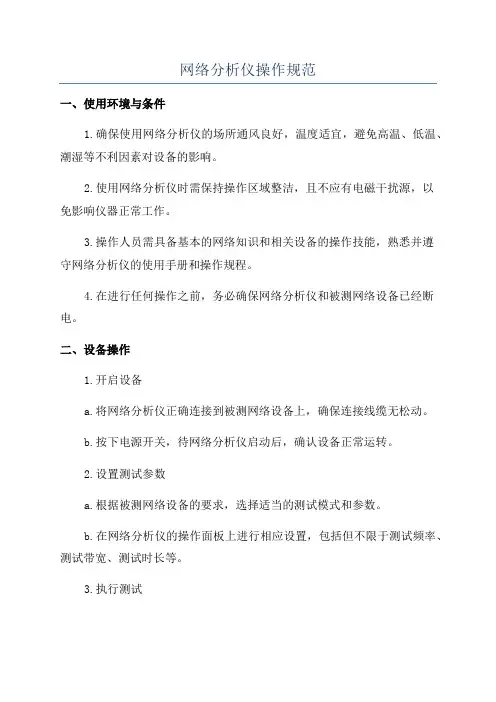

网络分析仪操作规范一、使用环境与条件1.确保使用网络分析仪的场所通风良好，温度适宜，避免高温、低温、潮湿等不利因素对设备的影响。

2.使用网络分析仪时需保持操作区域整洁，且不应有电磁干扰源，以免影响仪器正常工作。

3.操作人员需具备基本的网络知识和相关设备的操作技能，熟悉并遵守网络分析仪的使用手册和操作规程。

4.在进行任何操作之前，务必确保网络分析仪和被测网络设备已经断电。

二、设备操作1.开启设备a.将网络分析仪正确连接到被测网络设备上，确保连接线缆无松动。

b.按下电源开关，待网络分析仪启动后，确认设备正常运转。

2.设置测试参数a.根据被测网络设备的要求，选择适当的测试模式和参数。

b.在网络分析仪的操作面板上进行相应设置，包括但不限于测试频率、测试带宽、测试时长等。

3.执行测试a.点击开始测试按钮，观察网络分析仪的数据显示屏，确保数据的准确性和完整性。

b.根据测试结果进行分析，判定被测网络设备的性能是否符合要求。

4.数据存储与导出a.将测试结果保存在网络分析仪的内存或外部存储设备中，确保数据的安全性和可靠性。

b.根据需要，将测试数据导出到计算机或其他设备中进行进一步分析和处理。

5.关闭设备a.结束测试后，先点击停止测试按钮，再将设备断电，确保设备和待测网络设备的安全。

b.断电后，按照正确的操作步骤进行设备的拆卸和存放，保持设备的整洁和完好。

三、操作注意事项1.在使用过程中，严禁擅自修改或替换网络分析仪的硬件和软件，以免造成设备损坏或测试结果不准确。

2.避免在电压较高的环境中操作网络分析仪，以免产生电击风险。

3.禁止将任何物体放入网络分析仪的插槽和接口，避免引发短路、火灾等安全隐患。

4.不要将液体、金属粉尘等物质接触到网络分析仪的内部和外部，以免损坏设备。

5.严禁拆卸网络分析仪的外壳，除非由专业人员进行维修或更换部件。

6.定期对网络分析仪进行维护保养，包括清洁、校准和固件升级等工作，确保设备的正常运行。

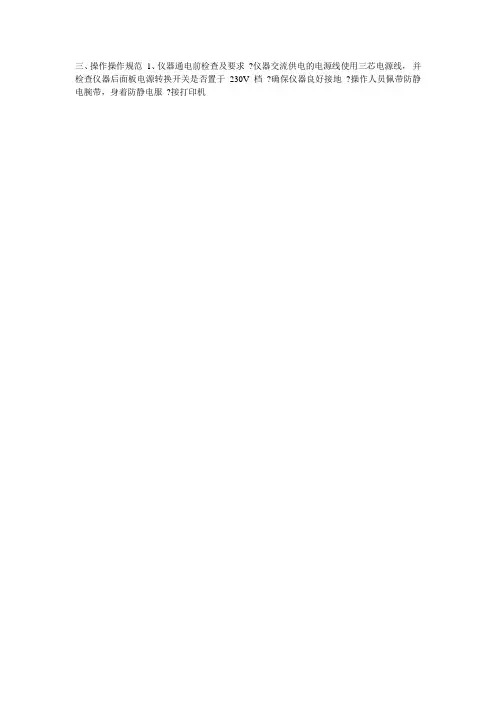

三、操作操作规范1、仪器通电前检查及要求?仪器交流供电的电源线使用三芯电源线，并检查仪器后面板电源转换开关是否置于230V档?确保仪器良好接地?操作人员佩带防静电腕带，身着防静电服?接打印机2、测试产品前仪器检查?传输特性检查：将网络分析仪复位后，用用一根低损耗的电缆将仪器二端口连接，网络分析仪设置为S21参数（或S12参数）测量，频率为全频段，源电平输出0dBm，测试其在全频段范围内传输损耗值，若其损耗值≤±1dB，则仪器传输特性正常（注不可直通校准,无C或Cor标识）解释：传输系数1，插损0?反射特性检查：网络分析仪设置为S11参数（或S22参数）测量，频率为10MHz~3000MHz，源电平输出0dBm。

在仪器Port 1口（或Port 2口）接一标准负载测试其回波损耗，若回波损耗≤-30dB，则仪器反射特性正常；或将仪器Port 1口（或Port 2口）空接，观察其回波损耗值（开路、反射系数为1），若回波损耗在±1dB范围内，则仪器反射特性正常解释：反射系数1，回波损耗0检查结果处理? 若网络分析仪的传输特性和反射特性的检查均正常，需在日校验记录或日维护卡上记录，然后使用；? 若检查发现异常，立即通知本部门仪器管理人员和质管部仪校室人员对仪器进行检查分析，并停止使用仪器。

3、校准件及配件检查、网络分析仪的测试准确度受外界因素影响较大，在测试前需要对校准套件、测试电缆、接头、连接器等进行检查。

检查对象主要为校准负载和测试电缆。

可直接接于网络分析仪的端口对其进行测试，或使用Smith圆图进行性能检查。

4、对仪器进行保护?为防止双工产品反向信号对网络分析仪造成损坏，必须在测试双工产品上行支路驻波比时断开其下行电缆，测试下行支路驻波比时断开其上行电缆（在测试前断开双工器上电缆）；?在测试低噪放或其它模块产品的驻波比时，必须先将输出端接上负载进行屏蔽(并匹配)，以防信号串挠或泄露造成产品自激。

微波网络分析仪安全操作及保养规程微波网络分析仪是一种高精度的仪器设备，被广泛应用于电子、通讯、航空、军事等领域。

它主要用于测量微波设备、天线、传输线等器件在不同频率范围内的S参数，以评估器件的性能。

在使用过程中，必须严格按照操作规程进行操作和保养，以确保安全性及延长仪器寿命。

一、安全操作1. 保持干燥微波网络分析仪内部电路易受湿度影响，因此，使用时应避免仪器进水。

同时，仪器存放应在干燥的地方，防止受潮。

2. 防静电微波网络分析仪内部元件电压较高，使用过程中应注意防静电。

操作前应触碰接地金属零件，不要在干燥环境下穿着易产生静电的衣服或鞋子。

3. 电源插座在连接电源时应选择符合要求的电源插座和电源线，并检查供电电压值是否一致。

安装电源线时，应保证电源线的外皮完好并且不破损。

4. 仪器接口接插在连接设备接口时应谨慎，不要用力过度或扭曲插头。

连接完成后，应牢固固定。

5. 空载运行为了防止微波网络分析仪运行异常或产生潜在危险，使用前应先进行空载运行，以检测仪器的运行状态。

若仪器运行正常，则进入正常工作状态。

6. 前置放大器若使用前置放大器，则应在使用前检查前置放大器是否正常，接口是否牢固。

在连接时，应遵循防静电步骤，以防止前置放大器受到静电干扰。

7. 清洁维护使用后应保持仪器干燥，清洁仪器外表面及接口，避免灰尘等污染物附着到仪器上。

如需更换零部件，应选择原厂配件，并由专业技术人员更换。

二、保养规程1. 保持清洁微波网络分析仪内部元器件非常精细，长期运行后可能会受到污染，所以定期清洁非常重要。

使用时应按照操作手册进行操作，避免打开仪器内部及接触元器件等行为，防止器件受到损坏。

2. 定期校验仪器使用一段时间后，可能会出现一些故障或误差。

因此，要定期检查和校验仪器的各项参数，保证其精度和可靠性。

3. 维护电源电源是微波网络分析仪稳定工作的重要保障。

定期检查电源配线、接地情况及电源线的损伤情况，并进行必要的修复或更换。

4395A网络分析仪设备操作规范1.设备的连接：首先，将网络分析仪与被测试的网络设备（如交换机、路由器等）进行连接。

确保连接线的接头牢固插入，并检查连接线是否存在松动或损坏情况。

确保连接线的长度不超过规定的最大长度，以避免信号衰减。

2.设备的设置：在进行测试之前，需要对网络分析仪进行必要的设置。

可以根据测试需求，调整设备的参数和配置。

例如，设置测试的时间间隔、数据包大小、目标地址等。

还需要确保设备的固件和软件版本是最新的，以获得最佳的性能和功能。

3.测试的选择：在进行测试之前，需要选择适合的测试方法。

根据需求，可以选择性能测试、带宽测试、延迟测试等。

确保选择的测试方法能够满足测试目的，并产生准确的结果。

4.测试的进行：在进行测试之前，需要对测试环境进行必要的准备。

确保网络设备和连接线的工作正常，没有任何干扰或故障。

同时，确保测试的时段是网络负载较低或正常的时段，以避免测试结果受到其他因素的影响。

5.测试结果的分析：当测试完成后，需要对测试结果进行分析和解读。

根据测试结果，可以评估网络的性能、识别潜在问题，并采取相应的措施进行优化和改进。

同时，需要注意排除测试结果中可能存在的误差或干扰因素，确保结果的准确性和可靠性。

6.设备的维护：定期对网络分析仪进行检查和维护，确保设备的正常运行和可靠性。

清理设备的外部和内部灰尘，检查连接线的接头和插座是否存在松动或损坏情况。

同时，及时更新设备的固件和软件版本，以获取更好的性能和功能。

总结起来，4395A网络分析仪设备的操作规范包括设备的连接、设置、测试选择、测试进行、测试结果分析和设备维护等方面。

遵守这些规范，可以确保设备的正常运行和测试结果的准确性，提高网络性能和诊断效果。

网络分析仪操作规程1.首先，了解网络分析仪的基本知识。

网络分析仪通常由硬件和软件两部分组成，硬件部分包括屏幕、按键、接口等，软件部分负责收集和分析数据。

2.在使用网络分析仪之前，确保其已经正确连接到网络设备上。

根据需要，可以选择连接到交换机、路由器、服务器等网络设备上，以收集相关数据。

3.打开网络分析仪，并根据实际需要进行设置。

设置包括但不限于选择需要监控的网络接口、设置抓包过滤条件、选择分析方式等。

通过设置，可以将网络分析仪的功能与需求相匹配，提高工作效率。

4.运行网络分析仪的抓包功能，开始数据抓取和分析。

抓包时要注意选择合适的时间段和目标，确保抓取到有价值的数据。

一般来说，应尽量在网络负载较低的时候进行抓包，以避免数据丢失或混乱。

5.在抓包完成后，对抓取到的数据进行分析。

网络分析仪通常提供各种图表、报告等功能，这些功能可以帮助用户更好地理解和分析网络性能。

根据实际需求，可以选择查看哪些指标，比如流量、延迟、丢包率等。

6.当遇到网络故障时，可以使用网络分析仪进行故障诊断。

通过观察和分析抓到的数据，可以确定故障点，并采取相应的措施进行修复。

注意，网络分析仪只是一个辅助工具，用户还需要结合自身经验和知识进行判断和处理。

7.当不需要使用网络分析仪时，应正确关闭它。

按照设备的说明书，选择合适的关闭方式，避免损坏设备或丢失重要数据。

8.定期进行软件和硬件的维护。

定期检查网络分析仪的软件和硬件是否正常运行，及时更新软件版本、修复软件漏洞，保证设备的稳定性和安全性。

9.阅读并理解网络分析仪的用户手册和操作指南。

用户手册和操作指南中包含了更详细的操作规程和技巧，可以帮助用户更好地使用网络分析仪，提高工作效率。

总之，网络分析仪是一个重要的网络工具，但要保证正确使用，必须遵守一系列操作规程。

从准备工作到实际操作再到最后的维护，都需要仔细操作，以确保取得准确和可靠的数据，提升网络性能，保证网络安全和稳定运行。

网络分析仪校准操作规程一、双端口校准（频域）1.确定工作状态1.1扫描设置：1.1.1扫描方式：按下扫描设置sweep setup(扫描设置)按钮，进入扫描设置。

选择sweep type(扫描类型)。

进入Sweep type，选择linfreq(frequency)(线性频率)。

选项1.1.2扫描时间：在sweep setup目录下，选择sweep time(扫描时间)，系统默认的扫描时间为最快。

在这里也可以设置合适的扫描时间，在测量长电缆时，需要设置扫描时间，以达到更高的测量精度。

1.1.3.扫描点数：在sweep setup目录下，选择point(点数)，可以设定扫描点数。

共有201、401、801、1601四个选项可供选择，通常选择1601。

1.1.4.扫描范围：按下start按钮，设定起始扫描点。

按下stop按钮，我们可以设定终止扫描点。

在测量电缆时，一般选择5MHz到3GHz的扫描范围。

1.1.5接收机带宽：按下avg按钮，选择IF bandwidth选项，设置接收机的带宽。

射频电缆测试一般设置为10KHz。

2.校准按下cal（校准）按钮，进入校准状态。

2.1.选择校准件型号：选择cal kit（校准件类型），根据被测件接头的类型来选择合适标准件。

N型接头选择85032F校准件。

D型接头选择85038A校准件。

2.2.更改校准接口类型：设置接口类型是阴型接口（f）还是阳型接口（m）。

选择madifycalkit (更改校准类型)，进入specify clss (更改接口类型)，这里共有四项要设置，分别是Open(开路)、short(短路)、load (负载)、thru (直通)。

其中open、short我们要分别设置port1（接口1）和port2（接口2）的接口类型，根据接口类型选择相应的阴型或阳型接口（为了方便测试，规定接口类型全部选择阴型（F）。

Load选择broadband ，thru选择thru。

是德科技网络分析仪安全操作及保养规程1. 引言网络分析仪作为一种常用的网络测试设备，被广泛应用于网络工程中。

为了确保使用者以及设备的安全，本文档将介绍是德科技网络分析仪的安全操作规程和保养方法。

2. 安全操作规程在使用是德科技网络分析仪之前，用户需要注意以下安全操作规程：2.1. 电源操作•确保网络分析仪的电源线连接正确并牢固，避免电源线受到外力拉扯或压损。

•在操作前检查电源线上是否存在明显的破损或裂纹，如有发现应停止使用并更换电源线。

•确保连接到网络分析仪上的电源插头符合本地电力标准，并接入到正确的电源插座上。

•在打开或关闭电源开关前，请确保网络分析仪处于空闲状态。

2.2. 环境要求•在使用网络分析仪时，确保操作环境符合以下要求：–温度范围：0°C至40°C。

–相对湿度：10%至85%，无结露。

–避免阳光直射、尘土过多、潮湿或有腐蚀性气体的环境。

2.3. 网络连接•在连接网络分析仪到被测设备或网络上，请务必确保所有连接线松紧合适，并牢固连接。

•界面连接时，请确保网络分析仪和被测设备的电源均已关闭。

•避免使用损坏或老化的网线，以免影响测试结果以及设备安全。

2.4. 实施操作•在实施操作之前，请阅读设备的用户手册，了解并熟悉操作步骤。

•严禁在操作过程中随意更改或插拔任何设备部件。

•禁止将任何液体物质溅入网络分析仪内部。

•避免在网络分析仪上放置较重的物体，以防损坏设备结构。

3. 设备保养规程为了延长是德科技网络分析仪的使用寿命，并确保其稳定性和可靠性，用户需要按照以下保养规程进行操作：3.1. 清洁•在对网络分析仪进行清洁之前，请确保设备已经断电并处于关闭状态。

•使用干净的软布轻轻擦拭设备的外部表面，避免使用有腐蚀性或破坏性的溶剂。

•对于难以清洁的细小区域，可以使用专门的吹气罐或刷子进行清理。

3.2. 定期维护•定期检查网络分析仪上的显示屏、按键和接口是否有异物或灰尘，如有发现应及时清理。

网络分析仪使用说明书一、简介网络分析仪是一种用于测试和分析网络性能的仪器。

它能够提供全面的网络监测、故障诊断和性能优化的功能，帮助用户解决网络相关问题。

本使用说明书将详细介绍网络分析仪的功能、操作方法和注意事项。

二、功能特点1. 网络监测：网络分析仪可以实时监测网络流量、数据包传输以及网络设备状态，为用户提供全面的网络监控能力。

2. 故障诊断：网络分析仪能够分析网络中的故障原因，定位问题并提供解决方案，帮助用户迅速恢复网络正常运行。

3. 性能优化：通过收集和分析网络性能数据，网络分析仪可以识别网络瓶颈，并提供优化建议，提升网络性能和效率。

三、操作指南1. 连接：将网络分析仪与待测试的网络设备进行连接，确保连接稳定。

2. 启动：按下电源按钮启动网络分析仪，等待系统自检完成。

3. 设置：根据实际需要设置测试参数，如测试类型、测试时长等。

4. 开始测试：点击开始测试按钮，网络分析仪将开始对网络进行监测和分析。

5. 结果分析：测试完成后，网络分析仪将生成详细的测试报告，包含网络性能数据、故障诊断结果等。

用户可以根据报告进行问题分析和优化。

6. 导出数据：网络分析仪支持将测试数据导出为文件，以供后续分析和存档。

四、注意事项1. 安全操作：在使用网络分析仪时，请确保按照操作手册中的规定进行操作，避免损坏设备或造成人身伤害。

2. 数据保护：在导出数据时，请注意对敏感信息进行保护，确保数据安全性和隐私保密。

3. 固件更新：定期检查网络分析仪的固件更新情况，升级至最新版本以获得更好的功能和性能。

4. 维护与保养：请定期清洁网络分析仪的外壳，并确保设备存放在干燥、通风良好的环境中，避免灰尘和湿气对设备的影响。

五、故障排除如果在使用网络分析仪时遇到问题，请按照以下步骤进行排除：1. 检查连接：确保网络分析仪与待测试的网络设备通过正确的接口进行连接，且连接牢固。

2. 重新启动：尝试重新启动网络分析仪，有时候问题可以通过简单的重启解决。

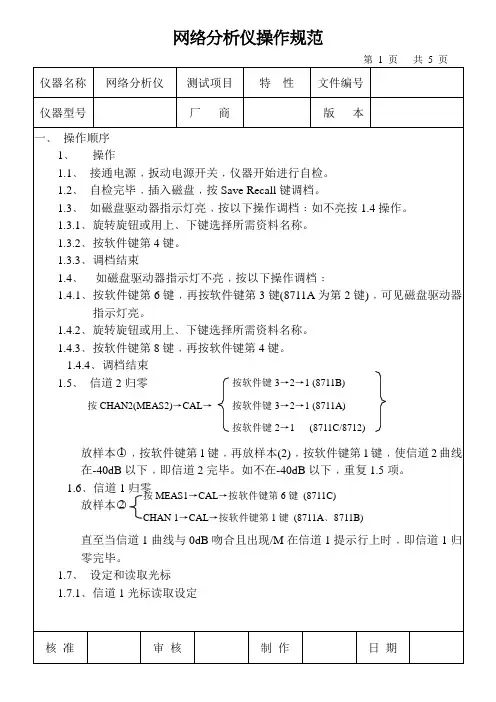

操作规范变更记录表操作规范文件编号SPL-I-QM-38网络分析仪操作规范版本/版次A/0 生效日期2008.02.26 页码第2页/共17页1.目的：明确网络分析仪的操作方法及注意事项确保产品测量的准确性及有效性。
