网络分析仪安全操作保养规程网络分析仪（Network Analyzer）是一种用于测试网络传输性能和网络流量的设备。
在使用网络分析仪的过程中，不仅需要严格遵守操作规程，还需要定期进行维护和保养，确保设备的长期使用和正常运行。
本文将详细介绍如何安全操作和保养网络分析仪。
安全操作规程在操作网络分析仪的过程中，需要注意以下几个方面的安全操作规程：1. 防火防爆网络分析仪属于电子仪器，容易受到静电、过电压等因素的干扰，因此需要进行严格的防火防爆措施。
操作人员在使用网络分析仪时，需确保计算机已接地，严禁使用导电物质进入网络分析仪内部。
在使用网络分析仪时，需要根据实际情况确定使用场所和工作方式，避免使用环境中存在的可燃、易爆物质等对设备造成影响。
2. 电源接入在网络分析仪使用前，需先检查电源接头、插头，确保符合相应的标准，并且电源输入电压与设备电器参数匹配。
在连接电源时，需要避免接触带电部分，防止造成电击危险。
在制作测试连接时，需要使用电缆或连接器。
连接器可以分为多种类型，如BNC连接器、N型连接器、SMA连接器等。
在连接器使用过程中，需要注意与网络分析仪匹配的连接器规格和插拔方式，避免使用错误的连接器造成设备故障。
3. 设备启动和关闭在启动网络分析仪时，需要检查设备各部位是否正常工作。
开机时要先检查天线系统的连接状态，确保天线系统没有问题，避免造成信号检测数据的误差。
检查完成后，可以按照设备使用手册中的操作步骤进行启动。
在网络分析仪工作结束后，要先按照设备使用手册中的操作步骤关闭设备，然后再拔掉电源插头。
避免拔插电源插头时手部接触到带电部分造成危险。
4. 软件操作规范网络分析仪软件是进行数据采集、分析和产生报告的基础。
在使用软件时，需要严格按照使用手册中的操作流程进行操作，不得私自更改或删除设备自带的软件程序。
保养规程网络分析仪要保证长期的正常工作，除了注意安全操作和使用规范外，定期进行保养也是必要的。
下面列出了网络分析仪的保养规程：1. 硬件保养网络分析仪应定期进行清洁和检查，包括清洗天线系统、固定螺丝、接头、电缆和插头等部件，并确保部件间连接良好，无信号接触异常。
网络分析仪基本操作介绍一、概述随着信息技术的飞速发展，网络已成为现代生活和工作中不可或缺的一部分。
为了更好地分析和优化网络性能，网络分析仪作为一种重要的测试工具被广泛应用。
网络分析仪基本操作介绍对于使用者来说至关重要，本文将详细介绍网络分析仪的基本操作，帮助读者更好地理解和使用这一强大的工具。
网络分析仪主要用于测量网络中的各项参数，如信号的频率响应、失真度、噪声系数等，以评估网络性能。
通过掌握网络分析仪的基本操作，使用者可以准确地分析网络中的各种问题，并找到相应的解决方案。
本文旨在让读者了解网络分析仪的基本功能、操作方法和使用注意事项，以便在实际应用中能够准确、高效地使用网络分析仪。
1. 介绍网络分析仪的重要性和应用领域随着互联网技术的飞速发展和信息通信技术的日益成熟，网络已经成为了我们日常生活与工作中不可或缺的重要部分。
为了确保网络的稳定、高效和安全运行，网络分析仪成为了必不可少的重要工具。
因此本文将为大家介绍网络分析仪的基本操作，本文将重点阐述的第一部分，是关于网络分析仪的重要性和应用领域。
在当今信息化社会，网络已经渗透到各行各业和千家万户的日常生活中。
无论是企业级的复杂网络系统，还是家庭用户的日常网络连接，网络的性能优化和故障排查成为了保证业务连续性和生活质量的关键环节。
网络分析仪在这一点上发挥着至关重要的作用，它可以对网络信号进行捕捉、分析和可视化处理，帮助工程师和IT专家迅速定位网络问题，提供准确的数据分析和解决方案。
因此网络分析仪是维护网络正常运行、提升网络性能的关键工具。
网络分析仪的应用领域非常广泛，几乎涵盖了所有涉及网络通信的领域。
以下列举几个主要应用领域：通信行业：在网络规划、部署和维护阶段，网络分析仪用于测试和优化无线和有线通信网络。
通过对信号质量的精确分析，确保通信的稳定和高效。
网络安全领域：网络分析仪通过深度分析网络流量和行为模式，有助于发现潜在的安全威胁，帮助防御各种网络安全攻击。
网络分析仪操作指导规范一、网络分析仪简介1.网络分析：是通过测量网络输入端和输出端对频率扫描和功率扫描测试信号的幅度与相位的影响，来精确表征线性系统特性的一种方法。
2.网络分析仪：网络分析仪能精确地测量入射波、反射波、传输波中的幅度和相位信息，通过比值测量法定量描述被测器件的反射和传输特性。
比值测量法可以使我们在进行反射和传输测量时不会受到绝对功率和源功率随频率变化产生的影响。
3.测量需求：•检查复杂RF系统各个组件特性•确保传输信号无失真线性失真：幅度、恒定群延时非线性失真：谐波、互调、压缩•确保良好匹配，功率最大传输•网络分析仪测试应用：无源：双工器、功分器、耦合器、合路器、滤波器、隔离器、环行器、衰减器、天线、适配器、电缆、波导、传输线等有源：放大器、混频器、取样器等4.网络分析仪分类：矢网(V ector network)：能测量和显示电气网络和整体幅度和相位特性。
包括：S参数、幅度和相位、驻波比、插入损耗/增益、群延时、回波损耗、复数阻抗等标网(Scalar network) ：只能测量S参数的幅度部分，测量结果包括：传输损耗/增益、回波损耗和驻波比、反向隔离度等S参数测量5.测试误差分析：测量系统存在误差：•系统误差：是由测试设备和测量装置的不完善所引起•随机误差：以随机方式随时间而变，不可通过校准来消除。
主要影响：噪声、开关重复性、连接重复性。
•漂移误差：频率漂移、温度漂移6.网络分析仪系统误差：系统误差为主要误差，可通过校准消除。
存在6种类型12个误差项：•与信号泄漏有关的方向误差和串扰误差•与反射有关的源失匹配和负载阻抗失配；•由反射和传输跟踪引起的频率响应误差7.误差修正：网络分析仪的测量准确度受外部因素的影响较大。
误差修正是提高测量准确度的过程。
误差修正是对已知校准标准进行测量，将这些测量结果贮存到分析仪的存储器内，利用这些数据来计算误差模型。
然后，利用误差模型从后续测量中去除系统误差的影响。
网络分析仪安全操作及保养规程网络分析仪广泛应用于各种网络环境中，为保障其正常运行，必须进行安全操作和经常保养。
本文将介绍网络分析仪的安全操作和保养规程。
一、网络分析仪的安全操作1.1 使用前的准备工作在使用网络分析仪之前，应做好以下准备工作：•了解网络拓扑结构；•做好测试对象的准备工作；•确认测试仪器的型号、规格和性能；•检查测试仪器的电源、电缆、接线等是否符合要求。
1.2 安全操作的基本要素在使用网络分析仪时，必须遵循以下操作要素：•熟悉仪器的操作和使用说明；•根据测试对象的要求，选择适当的测试模式；•根据测试对象的要求，设置测试仪器的参数；•将测试仪器与测试对象连接；•将测试仪器的电源接通；•开始测试。
1.3 使用注意事项在使用网络分析仪时，需要注意以下内容：•禁止在高温、高湿、高尘等环境中使用，防止测试仪器的电路部件受损；•禁止在强磁场或强电场下使用，避免测试数据不准确或测试仪器受损；•不要使用有锈迹或破损的电缆或电源线；•不要在测试仪器电源关闭前将电源线从电源插座拔出，以免造成测试仪器的电路部件受损；•不要在测试仪器电源关闭前将测试仪器与测试对象的电缆或电源线拔出；•在测试前，关掉测试对象上的其他设备和网络服务，以免对测试数据造成干扰。
二、网络分析仪的保养规程2.1 常规保养网络分析仪的常规保养包括以下内容：•定期进行防尘、防潮、防腐蚀措施；•定期检查测试仪器的电源、电缆、接线等是否与测试要求相符；•定期检查测试仪器的电路和信号通路是否正常；•定期检查测试仪器的屏幕是否清晰、不良显示。
2.2 不使用时的保养当网络分析仪不使用时，应做好以下保养：•检查测试仪器的状态，关闭测试仪器的电源；•清理测试仪器的电路板和通路，使用防静电布擦拭；•将测试仪器放在干燥通风处，避免潮湿和过热环境；•将测试仪器存放在防尘仓内，防止灰尘和杂物堆积。
2.3 维护与检修当网络分析仪需要维护和检修时，应做好以下工作：•确认维护和检修人员是否具有相关证书和经验；•取出所有的电源，在操作前使用特殊工具将电源耦合；•按照操作手册进行维护和检修操作；•完成维护和检修后，进行指标测试和反复试验，并将测试数据记录下来。
网络分析仪使用方法一、前期准备1.确定测试目的：网络分析仪可用于多种测试，如网络延迟、带宽利用率、数据包丢失率等。
在开始测试之前，首先需要明确自己的测试目的。
2.准备设备：准备一台性能稳定的计算机，将网络分析仪连接到计算机上，并确保网络分析仪与被分析的网络连接在同一物理网络中。
3.安装软件：网络分析仪通常需要安装软件来进行数据收集、处理和分析。
根据所使用的网络分析仪品牌和型号，选择合适的软件进行安装。
二、进行测试1.收集数据：启动网络分析仪软件，选择开始数据收集，此时网络分析仪将开始捕捉和记录数据包。
在数据收集期间，可以选择记录特定时间段的数据或连续记录。
2.设置过滤器：网络分析仪通常会捕获大量的数据包，因此为了减少数据量、提高效率，可以设置过滤器。
过滤器可以根据源IP地址、目标IP地址、端口号等条件过滤出需要的数据。
3.分析数据包：当数据收集结束后，可以对捕获到的数据包进行分析。
网络分析仪通常提供丰富的分析工具，如实时流量统计、流量图表、广播检测、错误报告等。
通过这些工具，可以深入了解网络性能和问题所在。
4.故障定位与解决：通过分析数据包，可以追踪网络中的故障点，并找到解决方法。
例如，如果发现一些设备发送大量的冗余数据包，可以通过排查该设备的网络设置或固件来解决问题。
5.性能优化：网络分析仪还可以帮助管理员进行网络性能优化。
通过分析数据包，可以了解网络中流量的分布、瓶颈的位置等。
根据这些信息，可以做出调整网络架构、增加带宽、优化路由等的改进策略。
三、报告撰写在测试结束后，可以根据所收集和分析的数据，撰写测试报告。
报告应包括以下内容：1.测试目的和背景：介绍测试的背景和目的。
2.测试环境：描述测试所用的设备和网络环境。
3.测试过程：描述测试的步骤和应用的设置。
4.测试结果：展示数据分析的结果，如带宽利用率、延迟情况、丢包率等指标。
5.故障定位与解决：分析并解决故障点，并描述解决过程。
6.性能优化建议：根据测试结果，提供网络性能优化的建议。
矢量网络分析仪操作规程
1、测量前准备
打开电源，让仪器预热30分钟,将标准同轴线接于仪器上,同时准备好用于校准的标准件。
按下Preset键,进行网络分析仪初始化面板的预设。
2、测量前校准
在首次操作仪器之前或每隔一个月或根据仪器的使用情况，必须对网络分析仪进行校准。
为使测量结果更为精确，必须分别连接开路、短路、负载设备进行校准。
用户可以对校准后的数据进行保存，开机时可直接调用，而不需要设置和校准。
3、开始实验
确保操作本仪器的任何人员已接受过实验室一般安全操作规程和本仪器特别安全操作规程的培训与指导。
根据测量的设备，依次进行中频带宽的设定，测量轨迹的设定，扫频方式的设定，起始和终止频率的设定，Marker读值的设定。
测量完毕后对需要保存的数据和图形进行存储操作，以便下次直接调用。
4、关闭网络分析仪
测试完毕后关闭系统，点击System>Exit，进入Windows XP界面，之后关闭计算机。
网络分析仪的操作规程一、功分器的检验操作步骤1.确认输入电源电压并可靠接通仪器，确认接地可靠。
先将网络分析仪“复位”。
2.确认复位后设置中心频率，点击“设置”，选择“中心频率”，在数值输入区键入“16MHZ”。
3.选择“频率跨度”,键入“10MHZ”。
4.扫描功率-25dB，选择“中心频率-功率”，在数值输入区键入“-25dB”。
5.确认设置功率后，点击“轨迹”，再单击“新建轨迹”，新建后进行确认。
6.点击“显示”，选择“两窗口”。
7.点击“测量”。
选择“S12”，点击“光标”；选择下一轨迹，点击“格式”，选择“相位”，然后再点击“上一轨迹”，选择“S12”，点击“光标”。
8.点击“校准”，连接短接线，选择“机械校准”，选择“响应”，点击“直通响应”，选择“反向直通”，点击“完成直通响应”。
9.将端口1与功分器的“RFIN”相连，将功分器的四个输出口“TS”、“TC”、“BS”、“BC”其中一个连接于端口2，其他三个接负载，点击“光标”，开始检测其衰减，其值在“6.10dB～6.38dB”即为合格。
10.将步骤9中选择的功分器输出口与端口2分开，一次将其他三个端口连接于端口2，重复步骤9。
二、线缆的检验操作步骤1.确认输入电源电压并可靠接通仪器，确认接地可靠。
先将网络分析仪“复位”。
2.确认网络分析仪复位后，点击“扫描设置”，再选择“功率”，点击“功率电平”设置其中心频率，在数值输入区键入“-25dB”。
3.确认设置其****后，设置其中心频率。
4.待数值设置完毕后，校准仪器。
点击“校准”，选择“机械校准”，进行“双端口SOLT校准”。
5.反射校准：将“短路”、“开路”和“负载”三个校准器件分别加在两个端口，确认安装完成后，点击“短/开/负载校准”。
6.依次将需要检测的线连接于端口1和端口2，测量其衰减。
若其每米衰减在0.1dB以内，则为合格品。
三、注意事项1.本仪器输出高压，因此所用的电源必须有良好的接地，使用之前检查用电安全。
操作规范
变更记录表
操作规范
1.目的：
明确网络分析仪的操作方法及注意事项确保产品测量的准确性及有效性。
2.范围：
适用于本公司所有产品的导电性能测量与分析。
3.职责：
.本文制订/修改权责部门属品质部。
.使用部门负责设备的一级保养工作和日常维护工作。
4.内容：

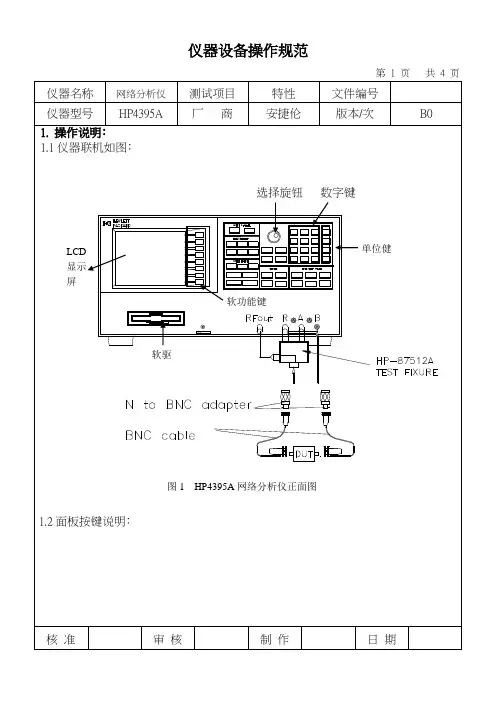

仪器结构与各配套设备名称:
待系统跳到指定界面后选择“Calibrate”键一次如下图所示:
待系统跳到指定界面后选择“1+port cal ”键一次如下图所示:
操作规范
然后将校正接口
3个连接端分别从“
Open ” 、“Short ”、“Load ”连接于仪器
PORT1接口进行校正(在按装时注意用力均匀确保顺畅)如图：先选择校正接口“O ”接在测试端口后，按“Open ”键，如下图：依次校正“S ”及“L ”接口接在测试端口。
上述校正完成后选择“Done ”键一次系统跳到以下界面:
100K ”修改:
操作规范
4. 输入数据“1800MHZ ”后，界面如下图所示:
设置终值，按“Stop ”键一次系统跳到以下界面，输入数据“2500MHZ ”。
终值设置完毕如图:
操作规范
设置迹线刻度，按输入数据 “5dB ”后再按“Divisions ” 键一次将其值修改为15,页面显示为:
设置测量端口，按“Meas”键,系统进入界面如图，将Measurenment菜单选择“S11”:
操作规范
设置迹线格式，按“Format”键,系统进入界面如图，将菜单选择“Log Mag”:
网络分析仪天线的设置
将天线连接在端口port1，设置Mark值；按“MARK”键,系统进入界面如图，将菜单选择“Mark1”:
操作规范
将上图中MARK1的值定在Log Mag迹线最低峰值;即将“光标1”移到低峰如图所示，屏幕上端会显示低峰值，如：“”；再按“Mark1”确定。
然后选择“Marker2”键一次并将光标‘2’移到距离光标1相差200MHZ的位置系统显视以下界面：
操作规范
保存天线设置值，按“Save/Recall”键，选择“Save State”键将其保存为“State1”保存设置系统如图所示:
操作规范
产品测量:
先将上述天线的设置保存值呼出后进行产品测量:按“Save/Recall”键，选择“Recall State”
将的保存“State1”recall （呼出）。
如图所示：
操作规范
将产品按如图所示放在天线上，手要远离天线至少50cm 以上且产品电镀面贴紧天线。
将产品放入天线后迹线会因是否导电而变化；具体判定如下：
将所需测试的产品放在天线上的指定位置(人体要远离天线)光标在光标‘1’与光标‘2’之间（如图1所示）为OK 如果测试光标偏向光标‘2’左侧（如图2所示）则为NG ：
操作规范
测试OK 界面（图1） 测试NG 界面（图2） 产品测量结果保存:
按“System ”键进入系统菜单界面如图所示:
将屏幕图像另存为文件
请按照下面的步骤将屏幕图像另存为文件。
操作规范
显示要另存为文件的屏幕。
如果要保存具有白色背景的屏幕，则在保存屏幕前将显示方式设置为反相显示。
有关显示方式的详细信息，请参见设置显示颜色 。
按“System”（系统）键。
按下“System”（系统）键时的屏幕图像即为要保存的图像。
按“Dump Screen Image”（转储屏幕图像）打开“Save As”（另存为）对话框。
可以选择“Bitmap Files (*.bmp)”（位图文件 (*.bmp)）或“Portable Network Graphics (*.png)”（可移植网络图形 (*.png)）作为文件类型。
选择文件类型。
选择目标文件夹，然后键入文件名。
按“Save”（保存）将 E5071C 的屏幕图像保存到文件中。
输出测量结果（保存）
以 CSV 格式保存迹线数据
您可以将迹线数据以 CSV 文件格式（扩展名：.csv）保存到 E5071C 的磁盘中。
由于要保存的 CVS 格式的数据是文本文件，因此您可以使用 Microsoft Excel 来分析数据。
按以下步骤保存迹线数据：
“Save/Recall”（保存/调用）>“Save Trace Data”（保存迹线数据）
操作规范
打印设置及打印:
打印前的准备
请按照以下步骤准备打印：
关闭 E5071C。
打开打印机并将其连接到 E5071C。
打开 E5071C。
按“System”（系统）键。
按“Printer Setup”（打印机设置）。
“Printers”（打印机）窗口打开。
窗口中将显示已连接的打印机图标。
首次连接打印机时，它将自动注册，并且在窗口中添加其图标。
打印机图标上带有选中标记 () 的打印机将被选为用于打印的默认打印机。
如果要更改它，请在“Printers”（打印机）窗口中选择（加亮）首选打印机的图标，然后单击“File”（文件）菜单中的“Set as Default Printer”（设为默认打印机）。
单击“File”（文件）菜单中的“Printing Preferences...”（打印首选项...）。
将出现所选打印机的“Printing Preferences”（打印首选项）对话框。
打印之前，对“Page Size”（纸张大小）等必要的项进行设置，然后单击“OK”（确定）按钮。
单击“File”（文件）菜单中的“Close”（关闭）。
执行打印
请按照以下步骤打印屏幕信息：
显示要打印的屏幕。
按“System”（系统）键，将当前显示的屏幕保存到剪贴板中。
根据需要，按“Invert Image”（反图）以在 [OFF]（关闭）（用于以接近实际显示的屏幕颜色打印）和 [ON]（打开）（用于以补色打印）之间切换。
单击“Print”（打印）开始打印。
要取消正在进行的打印，请按“Abort Printing”（中止打印）。
如果由于失误，在打印机还没有准备就绪（例如，未打开打印机）时就开始打印，则可能会出现“Printers Folder”（打印机文件夹）对话框。
在这种情况下，请单击“Cancel”（取消）关闭“Printers Folder”（打印机文件夹）对话框，先准备好打印机，然后再开始打印。
6.注意事项:
在正常使用情况下请选择“Star”然后再按“down”关机,请勿在电源接通时直接断开后面
操作规范
板上电源线插座的电源。
始终将线路开关（始终接通）保持为（1）。
请勿关闭（0）。
如果在电源接通时直接断开电源线插座的电源，或者关闭线路开关（始终接通），则关机过程无法进行。
这可能会损坏E5071C的软件和硬件，并导致设备故障。
在错误关机后接通电源，可能引起系统在所谓的“安全模式”的条件下启动。
如果出现此情况，首先关闭系统使其进入待机状态，然后再次接通电源，以便在正常模式下启动系统。
不要使用尖锐物体(例如:钉子\钢笔\或改锥0按压LCD屏幕表面,使用尖头物体按压表面会损坏LCD屏幕的表面或导致屏幕故障。
有时,一些像素可能会在屏幕上显示为蓝色\绿色或红色的定点.请注意，这种情况不是故障，不会影响产品的性能。
请不要向测试端口施加直流电压或流。
施加直流电压或电流可能导致设备故障。
特别是电容器可能会保持充电状态。
在分析仪已完全放电后，才能将测量样本（DUT）连接到测试端口（或将测试夹具、电缆等连接到测试端口）。
此仪器由培训合格的专职人员进行操作与日常维护与保养工作。
请在温度22±5℃湿度65%以下的情况下保存。
在未经管理人员许可的情况下请勿任意搬运与调整仪器位置，避免震动与敲击仪器。
在测试及日常点检中如发现任何异常及时汇报并联络相关人员及上级知悉。
6．相关记录：
《网络分析仪日常点检记录表》。
