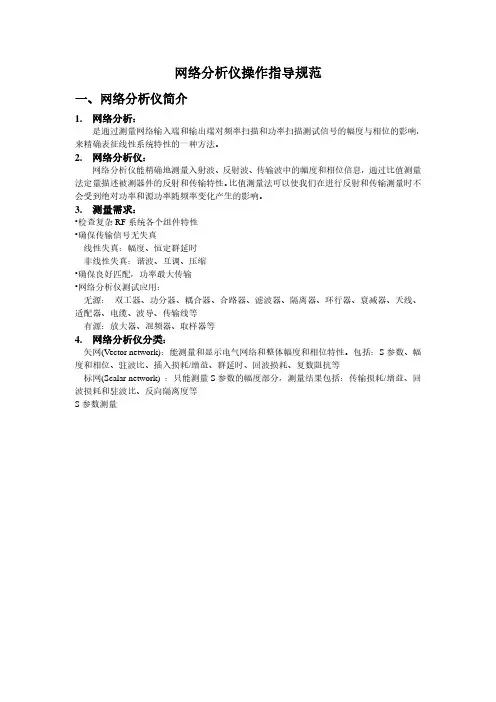

网络分析仪操作指导规范一、网络分析仪简介1.网络分析：是通过测量网络输入端和输出端对频率扫描和功率扫描测试信号的幅度与相位的影响，来精确表征线性系统特性的一种方法。

2.网络分析仪：网络分析仪能精确地测量入射波、反射波、传输波中的幅度和相位信息，通过比值测量法定量描述被测器件的反射和传输特性。

比值测量法可以使我们在进行反射和传输测量时不会受到绝对功率和源功率随频率变化产生的影响。

3.测量需求：•检查复杂RF系统各个组件特性•确保传输信号无失真线性失真：幅度、恒定群延时非线性失真：谐波、互调、压缩•确保良好匹配，功率最大传输•网络分析仪测试应用：无源：双工器、功分器、耦合器、合路器、滤波器、隔离器、环行器、衰减器、天线、适配器、电缆、波导、传输线等有源：放大器、混频器、取样器等4.网络分析仪分类：矢网(V ector network)：能测量和显示电气网络和整体幅度和相位特性。

包括：S参数、幅度和相位、驻波比、插入损耗/增益、群延时、回波损耗、复数阻抗等标网(Scalar network) ：只能测量S参数的幅度部分，测量结果包括：传输损耗/增益、回波损耗和驻波比、反向隔离度等S参数测量5.测试误差分析：测量系统存在误差：•系统误差：是由测试设备和测量装置的不完善所引起•随机误差：以随机方式随时间而变，不可通过校准来消除。

主要影响：噪声、开关重复性、连接重复性。

•漂移误差：频率漂移、温度漂移6.网络分析仪系统误差：系统误差为主要误差，可通过校准消除。

存在6种类型12个误差项：•与信号泄漏有关的方向误差和串扰误差•与反射有关的源失匹配和负载阻抗失配；•由反射和传输跟踪引起的频率响应误差7.误差修正：网络分析仪的测量准确度受外部因素的影响较大。

误差修正是提高测量准确度的过程。

误差修正是对已知校准标准进行测量，将这些测量结果贮存到分析仪的存储器内，利用这些数据来计算误差模型。

然后，利用误差模型从后续测量中去除系统误差的影响。

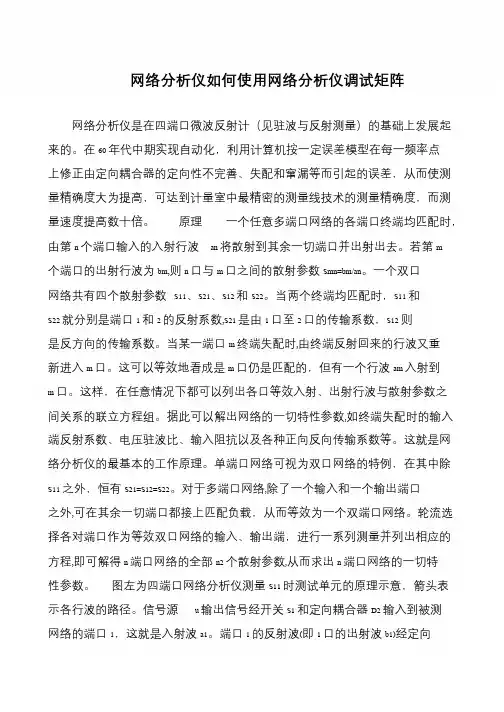

网络分析仪如何使用网络分析仪调试矩阵网络分析仪是在四端口微波反射计（见驻波与反射测量）的基础上发展起来的。

在60 年代中期实现自动化，利用计算机按一定误差模型在每一频率点上修正由定向耦合器的定向性不完善、失配和窜漏等而引起的误差，从而使测量精确度大为提高，可达到计量室中最精密的测量线技术的测量精确度，而测量速度提高数十倍。

原理一个任意多端口网络的各端口终端均匹配时，由第n 个端口输入的入射行波an 将散射到其余一切端口并出射出去。

若第m 个端口的出射行波为bm,则n 口与m 口之间的散射参数Smn=bm/an。

一个双口网络共有四个散射参数S11、S21、S12 和S22。

当两个终端均匹配时，S11 和S22 就分别是端口1 和2 的反射系数,S21 是由1 口至2 口的传输系数，S12 则是反方向的传输系数。

当某一端口m 终端失配时,由终端反射回来的行波又重新进入m 口。

这可以等效地看成是m 口仍是匹配的，但有一个行波am 入射到m 口。

这样，在任意情况下都可以列出各口等效入射、出射行波与散射参数之间关系的联立方程组。

据此可以解出网络的一切特性参数,如终端失配时的输入端反射系数、电压驻波比、输入阻抗以及各种正向反向传输系数等。

这就是网络分析仪的最基本的工作原理。

单端口网络可视为双口网络的特例，在其中除S11 之外，恒有S21=S12=S22。

对于多端口网络,除了一个输入和一个输出端口之外,可在其余一切端口都接上匹配负载，从而等效为一个双端口网络。

轮流选择各对端口作为等效双口网络的输入、输出端，进行一系列测量并列出相应的方程,即可解得n 端口网络的全部n2 个散射参数,从而求出n 端口网络的一切特性参数。

图左为四端口网络分析仪测量S11 时测试单元的原理示意，箭头表示各行波的路径。

信号源u 输出信号经开关S1 和定向耦合器D2 输入到被测网络的端口1，这就是入射波a1。

端口1 的反射波(即1 口的出射波b1)经定向。

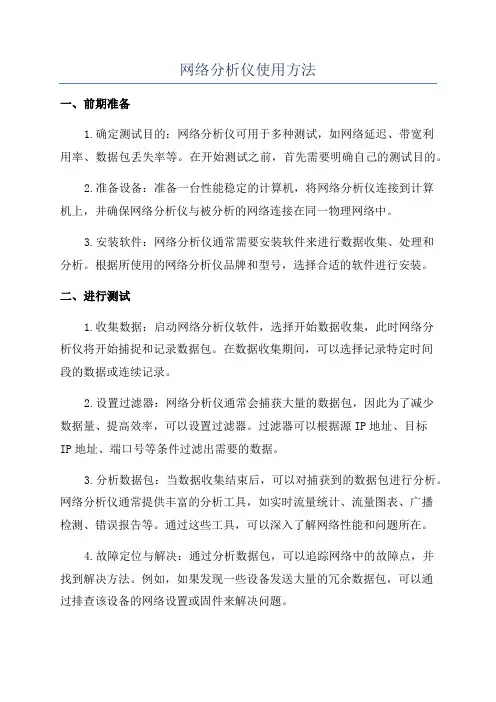

网络分析仪使用方法一、前期准备1.确定测试目的：网络分析仪可用于多种测试，如网络延迟、带宽利用率、数据包丢失率等。

在开始测试之前，首先需要明确自己的测试目的。

2.准备设备：准备一台性能稳定的计算机，将网络分析仪连接到计算机上，并确保网络分析仪与被分析的网络连接在同一物理网络中。

3.安装软件：网络分析仪通常需要安装软件来进行数据收集、处理和分析。

根据所使用的网络分析仪品牌和型号，选择合适的软件进行安装。

二、进行测试1.收集数据：启动网络分析仪软件，选择开始数据收集，此时网络分析仪将开始捕捉和记录数据包。

在数据收集期间，可以选择记录特定时间段的数据或连续记录。

2.设置过滤器：网络分析仪通常会捕获大量的数据包，因此为了减少数据量、提高效率，可以设置过滤器。

过滤器可以根据源IP地址、目标IP地址、端口号等条件过滤出需要的数据。

3.分析数据包：当数据收集结束后，可以对捕获到的数据包进行分析。

网络分析仪通常提供丰富的分析工具，如实时流量统计、流量图表、广播检测、错误报告等。

通过这些工具，可以深入了解网络性能和问题所在。

4.故障定位与解决：通过分析数据包，可以追踪网络中的故障点，并找到解决方法。

例如，如果发现一些设备发送大量的冗余数据包，可以通过排查该设备的网络设置或固件来解决问题。

5.性能优化：网络分析仪还可以帮助管理员进行网络性能优化。

通过分析数据包，可以了解网络中流量的分布、瓶颈的位置等。

根据这些信息，可以做出调整网络架构、增加带宽、优化路由等的改进策略。

三、报告撰写在测试结束后，可以根据所收集和分析的数据，撰写测试报告。

报告应包括以下内容：1.测试目的和背景：介绍测试的背景和目的。

2.测试环境：描述测试所用的设备和网络环境。

3.测试过程：描述测试的步骤和应用的设置。

4.测试结果：展示数据分析的结果，如带宽利用率、延迟情况、丢包率等指标。

5.故障定位与解决：分析并解决故障点，并描述解决过程。

6.性能优化建议：根据测试结果，提供网络性能优化的建议。

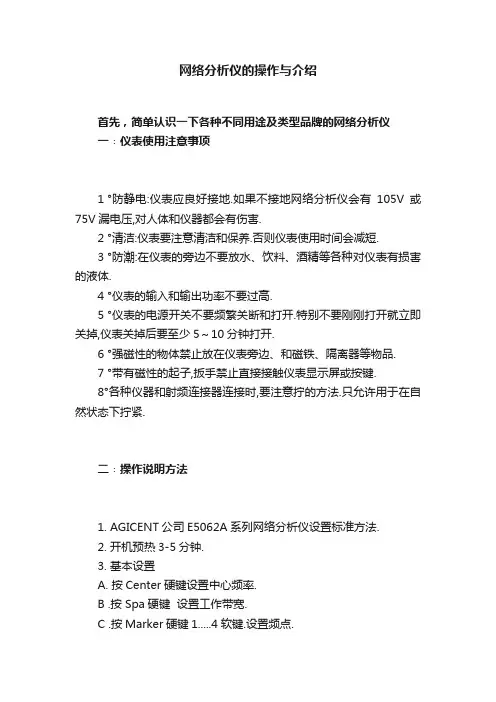

网络分析仪的操作与介绍首先，简单认识一下各种不同用途及类型品牌的网络分析仪一﹕仪表使用注意事项1 °防静电:仪表应良好接地.如果不接地网络分析仪会有105V或75V漏电压,对人体和仪器都会有伤害.2 °清洁:仪表要注意清洁和保养.否则仪表使用时间会减短.3 °防潮:在仪表的旁边不要放水、饮料、酒精等各种对仪表有损害的液体.4 °仪表的输入和输出功率不要过高.5 °仪表的电源开关不要频繁关断和打开.特别不要刚刚打开就立即关掉,仪表关掉后要至少5～10分钟打开.6 °强磁性的物体禁止放在仪表旁边、和磁铁、隔离器等物品.7 °带有磁性的起子,扳手禁止直接接触仪表显示屏或按键.8°各种仪器和射频连接器连接时,要注意拧的方法.只允许用于在自然状态下拧紧.二﹕操作说明方法1. AGICENT公司E5062A系列网络分析仪设置标准方法.2. 开机预热3-5分钟.3. 基本设置A. 按Center硬键设置中心频率.B .按 Spa硬键设置工作带宽.C .按Marker硬键1.....4软键.设置频点.D .按Display硬键→按Allocate、Channels软键可把仪表分成不同的频段进行测试.如果选择X1,则仪表一个频段.按Num of、Traces 软键.选择1、2、3、4.则可把这个频段分成2.3.或4长轨迹,即是2、3、4、个信道;按Allocate、Channels软键,可把屏幕分成几个所需要的窗口,一般设置两个窗口,按Channel、Pre硬键,是将完全独立的频段进行切换;按Trace、Prev是将不同的信道进行切换;按Channel、Max硬键,是将所选中的频段进行放大;按Trace、Max硬键,是将所选中的信道进行放大.4.1.按Sweep、Setup硬键→Points软键选择401扫描点;按Power软键选择+10dBM输出功率(这是调SP.BP.MS等各种无源器件设置的)当测试有源器件时,仪表输出功率一定只能设置为-20dBM,以免烧坏仪表.4.2 按AVG硬键→IF、Bandwidth软键选择30KHZ.4.3 按Cal硬键→Calkit、85032B/E软键→85032B/E（这要看校准件是什么样的CALKIT，如有的是85032F）三﹕标准方法双端口标准>a. 按Cal硬键→Calibrate软键→按2-Portcal软键→按Reflection 软键,.在仪表Port1端口电缆上接“开路”标准件→按Port1 Open、Open CFS软键→换下“开路”标准件,接上“短路”标准件→按Port1 Short、Short C软键→按F“短路”标准件,接上“负载”标准件→按Port Load、Broad band软键→换下“负载”标准件→在仪表Port2 端口电缆上接“开路(Open)”标准件→按Port2 Open、Open(F)软件→换下“开路”标准件,接上“短路(Short)”标准件→按Port2 Short、Short(F)软键→换F“短路”标准件,接上“负载(Load)”标准件→按Port 2Load、Broad band软键→按Return软件返回→换下“负载”标准件→将Port1电缆, Port2电缆用“双阴”短接→按Transmission软键→按Port1-2Thru软键→按Return软键返回→按Done软键完成. 标准完后,仪表显示屏下角会出现“Cor”字符,表示标准正确.b.这时,可在Port1端口接上“负载”标准件检验标准效果,在Port2端口接上“负载”标准件检验标准效果;若回波总在70dB 以或驻波比在1.00处,则表示已标准好.c.标准的存储:标准完后,按Savel、Recall硬键,选择Save、State 软键,可直接在State 01*～08*存储,或选择File dialog…存储在仪表的D盘上.标准文件的调用:按Savel Recall硬键→Recall State软键,可直接在State 01*～08*调用或直接选择Filedialog……..从D盘上调用.四﹕仪表常用设置a. 设置存储文件或(建立图像存储文件夹)按Savel Recall硬键→Explorer软键→出现一个文件夹,这时可在文件夹上打到My Computer的文件夹,右键单击鼠标,出现一个菜单栏,然后选择Map Network、Drive……弹出一个对话框,有两栏 Drive: Folder: 在Drive中选择文件所在的盘符,一般为G; 在Folder中点击会出现一个下拉菜单,选择/DZ3/D/N6(其中N6指明相对应的仪表编号)然后,按Finish.这时会弹出一个对话框,要求输入用户名现密码,可在用户名中输入: Administrator 密码无,按OK完成.b. 存储整个屏幕按System硬键→Screen Image…软键.出现一个文件夹选择Input from the front panel→输入文件名→Enter→Save.即可.c. 存储通带/驻波现取消:选择某一个信值.如S21信值,按Display 硬键→Date软键→men软键→Date math、OFF软键→Date/men软键. 取消存储时,按“OFF”软键.d. 划分辅助界线:选择某一信道如信道S21,按Analysis 硬键→limit Test、OFF软键→按Editlimitline软键(改成limit line 、ON 形成) →按 Editlimitline软键→会出现一个窗口,按Type →OFF关闭. Max最大. min 最小. →选择Max 或min→在 BeginStimucus对应的本质内输入开始频点(横向的终点);在BeginResponse 对应的框内输入起始值,如-63dB(纵向的起点).在End Response对应的框内输入终止值(纵向的终点)如 -73 dB,按 Focus 硬键→Return软键,即可.e. 扫描频点的设置:选择某一频点(如频点S),按Marker Search硬键→按Max / min 软键(最大值/最小值.一般是按Max软键) → Tracking 、OFF软键,即可. 如何确搜索范围:如上后,按Searchrange、OFF软键→ Start软键(输入搜索起始频点) → Stop 软键(输入搜索终止频点)f. 参考值的设置按 Scace 硬键,出现一系列软键,其中常用的有下面几个软键:f.1 Scace /dic 代表每一格的高度.如回波形式,一般设为10dB /Divf.2 Referenceposition 代表从起始值到最下面的总格数3°Reference Volue代表起始值. 如在回波形式一般设为OdB 驻波形式一般为1.具体操作如下:1°回波形式,选中某一信道,如S21 按Scace 硬键 1. Scace/ Div软键→输入10 dB /Div 2. Referenceposition软键→输入10 Divf.3. Reference Volue软键→输入0 dB 2°驻波形式:同上只不过一般分别输入. 180m/div; 0div 1g. 格式的设置:选择某一信道,如S21.S11.S12,按Format 硬键→Cogmag软键(回波形式)或→SWR软键(驻波形式)一般情况:S11.S22设为驻波形式. S21.S12设为回波形式h. 打印. 按System 硬键→Print软键,开始打印,全屏显示主工作区,按 Entry off 硬键.附：调试区存图到电脑上的设置（小型局域网）：按Savel Recall硬键→Explorer软键→出现一个文件夹,这时可在文件夹上打到My Computer的文件夹,右键单击鼠标,出现一个菜单栏,然后选择Map Network、Drive……弹出一个对话框,有两栏Drive: Folder: 在Drive中选择文件所在的盘符,一般为G;在Folder中点击“浏览”,选择服务器所在的电脑名称，然后,点需要的盘符.这时会弹出一个对话框,要求输入用户名现密码,可在用户名中输入: Administrator 密码无,按OK完成.问题解答：找不到服务器所在的电脑名称？答：要排除的几类 1，网线没插好，2，仪表的IP设置：设置方法：A按Savel Recall硬键→Explorer软键→出现一个文件夹,这时可在文件夹上找到网上邻居的文件夹,右键单击鼠标,出现一个菜单栏，点属性，B，在对话框里，右键点“本地连接”，点属性，在出现的对话框里，选择“Internet协议（TCP/IP），点属性，然后输入相应的IP，点确定五﹕仪表单词英译汉Aug平均Allocate 分配,分派Analysis分析Administrator超级管理员Bandwidth 带宽Browse 浏览band 带状物Broad 宽阔的、广大的Cal 标准Center中心Channel水道.航道.频道Done 完成Drive 驱动Dialog 对话,对白Display 显示,展览explorer 探测员Edit 编辑Enter 进入,开始从事file 文件format格式,版式.形式Finish 完成Folder 文件夹From 从……起Front 前面Focus 焦点image. 映像.图像Input 输入kit 装备load 载装,负载limit 界限.范围my computer我的电脑max 最大min 最小Map networkdrive 映像网络驱动Marker 标记.频点next 下一个.下一次off 关on 开Open 开放.找开.开路Panel 控制板.面板Point点position位置Power 电力,功率Port 港口,端口R:return 回来,返回 Recall召回,调用Reference 参考 response响应Range 区域 reflection反射,思考S:save 存储 system 系统,体系Scale 标度,标尺 Screen屏幕Span 跨距,带宽 search搜索Sweep 打扫,扫描 short 短的,短路State 状态.说明 stimulus 刺激T:trace 痕迹.踪迹transmission 播送,发射Test 测试,试验Trigger扳机,触发器。

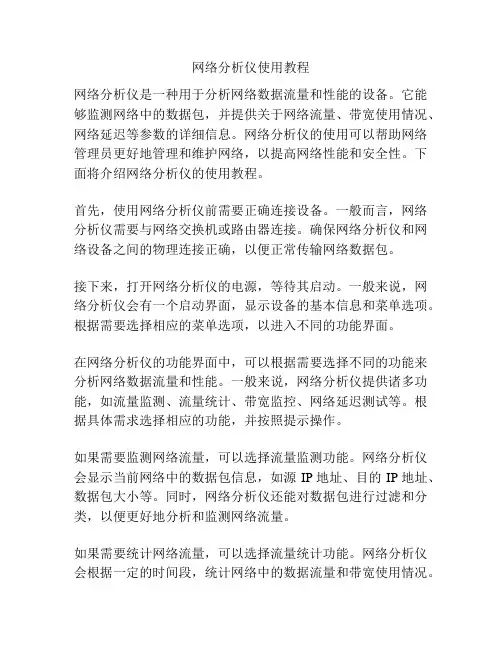

网络分析仪使用教程网络分析仪是一种用于分析网络数据流量和性能的设备。

它能够监测网络中的数据包，并提供关于网络流量、带宽使用情况、网络延迟等参数的详细信息。

网络分析仪的使用可以帮助网络管理员更好地管理和维护网络，以提高网络性能和安全性。

下面将介绍网络分析仪的使用教程。

首先，使用网络分析仪前需要正确连接设备。

一般而言，网络分析仪需要与网络交换机或路由器连接。

确保网络分析仪和网络设备之间的物理连接正确，以便正常传输网络数据包。

接下来，打开网络分析仪的电源，等待其启动。

一般来说，网络分析仪会有一个启动界面，显示设备的基本信息和菜单选项。

根据需要选择相应的菜单选项，以进入不同的功能界面。

在网络分析仪的功能界面中，可以根据需要选择不同的功能来分析网络数据流量和性能。

一般来说，网络分析仪提供诸多功能，如流量监测、流量统计、带宽监控、网络延迟测试等。

根据具体需求选择相应的功能，并按照提示操作。

如果需要监测网络流量，可以选择流量监测功能。

网络分析仪会显示当前网络中的数据包信息，如源IP地址、目的IP地址、数据包大小等。

同时，网络分析仪还能对数据包进行过滤和分类，以便更好地分析和监测网络流量。

如果需要统计网络流量，可以选择流量统计功能。

网络分析仪会根据一定的时间段，统计网络中的数据流量和带宽使用情况。

管理员可以通过统计结果来评估和优化网络资源的分配和使用。

如果需要监控网络带宽，可以选择带宽监控功能。

网络分析仪会实时显示网络中的带宽使用情况，如当前的带宽占用率、最大带宽等。

管理员可以根据带宽监控结果来调整网络带宽的分配和配置，以满足实际需求。

如果需要测试网络延迟，可以选择网络延迟测试功能。

网络分析仪会向目标设备发送数据包，并记录数据包的往返时间。

管理员可以根据延迟测试结果来评估网络的响应速度和稳定性。

最后，在使用网络分析仪后，记得将其关闭，并进行适当的存储和维护。

网络分析仪通常会提供数据的保存和导出功能，可以将分析结果保存到本地或导出为其他格式的文件，方便后续的分析和比较。

如何使用网络分析仪德力网络分析仪NA7682ANA7682A矢量网络分析仪吸取了前几代和国外各款网络分析仪应用的经验，结合了最新国际仪器发展的技术和态势，是Deviser德力仪器最新推出的第四代矢量网络分析仪,作为国主流的网络分析仪,下面介绍网络分析仪的使用技巧如下。

频率围从100kHz到8.5GHz频段，为无线通信、广播电视、汽车电子、半导体和医疗器件等行业射频器件、组件的研发和生产的应用提供了高效、灵活的测试手段，进入了民品、工业、科研教育和军工等领域。

其主要的特点是与主流网络分析仪是德的E507X系列指标和指令上做到兼容，在客户使用的性价比上非常优秀的选择。

在射频器件、基站天线、手机天线、GPS天线等、通信系统模块分析等领域成功的测试经验使越来越多的客户开始使用这款网络分析仪，在低频、800/900M、1800/1900M、2100M、5G/5.8G等的产品频率应用领域广泛使用。

市良源通科技专业服务与销售射频与通信仪表多年，是德力仪器国最重要的合作伙伴和一级代理商，结合自己多年的技术积累和客户应用的配合测试，得到丰富经验。

在仪器的售前与售后服务上面具有自己的优势。

提供大量仪器试用和应用方案的设计，给客户在设备开发、产品研制和批量生产上都提供方便和最有优势的选择。

产品特点：1、12.1英寸1280*800 TFT触摸屏2、频率覆盖围: 100 kHz 至 8.5 GHz3、阻抗：50Ω4、动态围: >125 dB （比E5071C宽7-12dB)5、极低的迹线噪声: <0.005 dBrms (在 3 kHz IFBW)6、快速的测量速度: 80usec/点7、分析与误差修正与校准功能8、通过USB、LAN 和 GPIB 接口进行系统互联9、时域分析（选件）：时域传输、反射特性分析；距离上的故障定位。

10、数据变换：涉及多种形式的阻抗、导纳变换。

11、滤波器分析：自动分析出：插损、3dB带宽、6dB带宽、带纹波、带外抑制、Q值、矩形系数等参数。

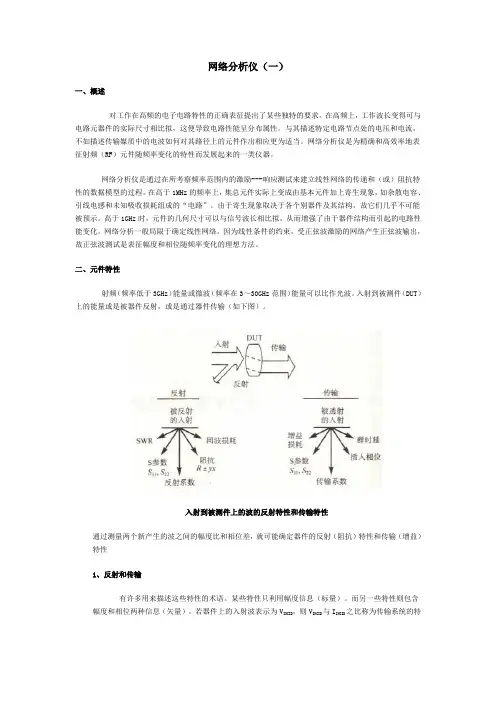

网络分析仪（一）一、概述对工作在高频的电子电路特性的正确表征提出了某些独特的要求。

在高频上，工作波长变得可与电路元器件的实际尺寸相比拟，这便导致电路性能呈分布属性。

与其描述特定电路节点处的电压和电流，不如描述传输媒质中的电波如何对其路径上的元件作出相应更为适当。

网络分析仪是为精确和高效率地表征射频（RF）元件随频率变化的特性而发展起来的一类仪器。

网络分析仪是通过在所考察频率范围内的激励---响应测试来建立线性网络的传递和（或）阻抗特性的数据模型的过程。

在高于1MHz的频率上，集总元件实际上变成由基本元件加上寄生现象，如杂散电容、引线电感和未知吸收损耗组成的“电路”。

由于寄生现象取决于各个别器件及其结构，故它们几乎不可能被预示。

高于1GHz时，元件的几何尺寸可以与信号波长相比拟，从而增强了由于器件结构而引起的电路性能变化。

网络分析一般局限于确定线性网络。

因为线性条件的约束，受正弦波激励的网络产生正弦波输出，故正弦波测试是表征幅度和相位随频率变化的理想方法。

二、元件特性射频（频率低于3GHz）能量或微波（频率在3～30GHz范围）能量可以比作光波。

入射到被测件（DUT）上的能量或是被器件反射，或是通过器件传输（如下图）。

入射到被测件上的波的反射特性和传输特性通过测量两个新产生的波之间的幅度比和相位差，就可能确定器件的反射（阻抗）特性和传输（增益）特性1、反射和传输有许多用来描述这些特性的术语。

某些特性只利用幅度信息（标量）。

而另一些特性则包含幅度和相位两种信息（矢量）。

若器件上的入射波表示为V INCID，则V INCID与I INCID之比称为传输系统的特性阻抗Z0，端接传输系统的器件具有所谓负载阻抗Z L的输入阻抗，于是，几个重要的器件特性可以定义为：反射术语：=V REFLEC/V INCID=(Z L-Z0)/(Z L+Z0)式中为器件反射系数；V INCID为测试器件上的入射波；V REFLEC为测试器件上的反射波；Z0为传输媒质的特性阻抗；Z L为测试器件的阻抗。

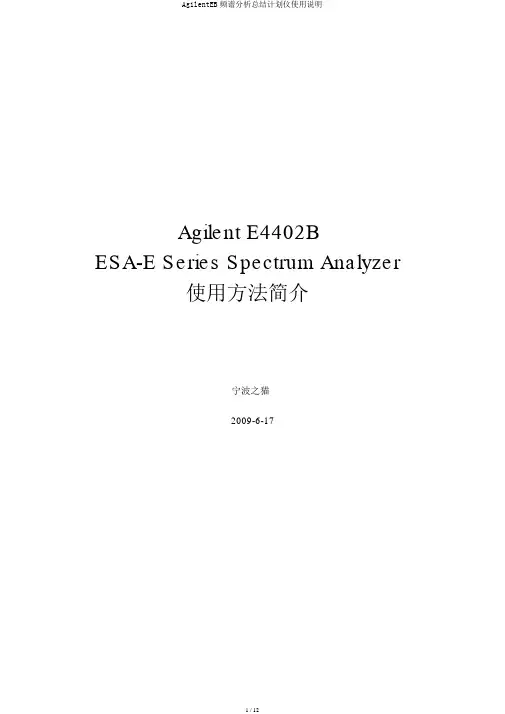

Agilent E4402BESA-E Series Spectrum Analyzer使用方法简介宁波之猫2009-6-17目录1简介Agilent ESA-E系列是能适应将来需要的Agilent中性能频谱剖析仪解决方案。

该系列在丈量速度、动向范围、精度和功率分辨能力上，都为近似价位的产品成立了性能标准。

它灵巧的平台设计使研发、制造和现场服务工程师能自定义产品，以知足特定测试要求，和在需要时用新的特征升级产品。

该产品采纳单键丈量解决方案，并拥有易于阅读的用户界面和高速丈量的性能，使工程师能把较少的时间用于测试，而把更多的时间用在元件和产品的设计、制作和查错上。

2.面板操作区1.察看角度键，用于调理显示，以适于使用者的察看角度。

2.Esc 键，能够撤消输入，停止打印。

3.无表记键，实现左侧屏幕上紧挨的右侧栏菜单的功能。

4. Frequency Channel （频次通道）、Span X Scale（扫宽 X 刻度）和 AmplitudeY scale（幅度 Y 刻度）三个键，能够激活主要的调理功能（频次、X 轴、 Y 轴）并在右侧栏显示相应的菜单。

5.Control （控制）功能区。

6.Measure（丈量）功能区。

7.System（系统）功能区。

8.Marker （标志）功能区。

9.软驱和耳机插孔。

10.步进键和旋钮，用于改变所选中有效功能的数值。

11.音量调理。

12.外接键盘插口。

13.探头电源，为高阻抗沟通探头或其余附件供给电源。

14.Return 键，用于返回先前选择过的一级菜单。

15.Amptd Ref Out ，可供给－ 20dBm 的 50MHz 幅度参照信号。

16.Tab（制表）键，用于在界线编写器和修正编写器中四周挪动，也用于在有 File 菜单键所接见对话框的域中挪动。

17.信号输进口（50Ω）。

在使用中，接 50Ω BNC 电缆，探头上一定串连一隔直电容（ 30PF 左右，陶瓷封装）。

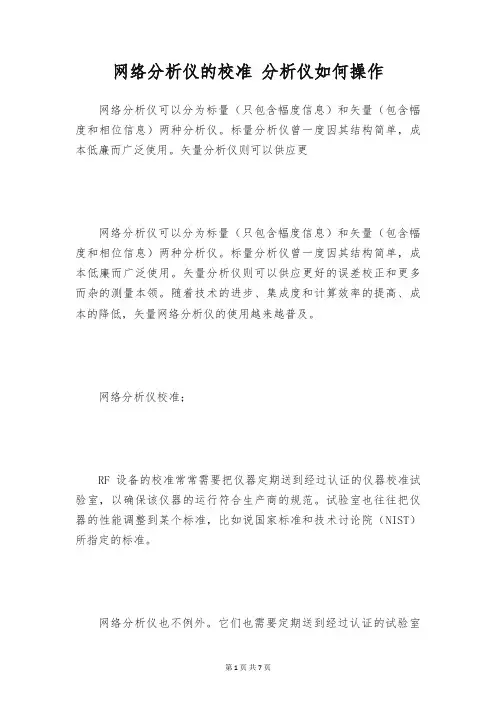

网络分析仪的校准分析仪如何操作网络分析仪可以分为标量（只包含幅度信息）和矢量（包含幅度和相位信息）两种分析仪。

标量分析仪曾一度因其结构简单，成本低廉而广泛使用。

矢量分析仪则可以供应更网络分析仪可以分为标量（只包含幅度信息）和矢量（包含幅度和相位信息）两种分析仪。

标量分析仪曾一度因其结构简单，成本低廉而广泛使用。

矢量分析仪则可以供应更好的误差校正和更多而杂的测量本领。

随着技术的进步、集成度和计算效率的提高、成本的降低，矢量网络分析仪的使用越来越普及。

网络分析仪校准；RF设备的校准常常需要把仪器定期送到经过认证的仪器校准试验室，以确保该仪器的运行符合生产商的规范。

试验室也往往把仪器的性能调整到某个标准，比如说国家标准和技术讨论院（NIST）所指定的标准。

网络分析仪也不例外。

它们也需要定期送到经过认证的试验室进行校准。

而且，假如要达到高精度，需要用户更频繁地进行校准。

用户校按时，需要依据网络分析仪校准套件中一系列校准标准或者是用户订立、用户定义的标准。

通过将已知的存储在网络分析仪的数据与依据校准标准所产生的测量数据进行比较，就可以得到一系列的修正系数。

在校准后测量中，这些修正系数就应用于数据中以补偿在前面讨论过的误差源。

用户校准的频率取决于很多因素。

包括所需的测试精度、环境因素以及DUT连接的可重复性。

通常情况下，网络分析仪每几个小时或每几天需要一次用户校准。

应依据验证标准、测量的不确定因素来源以及个人阅历来决议校准的频率。

本部分接下来讨论的校准为用户校准，请勿将其与我们推举的每年认证机构校准相混淆。

三个系列的校准常常用于网络分析仪的校准当中：1.短路，开路，负载，直通（SOLT）2.直通，反射，线性（TRL）3.使用外部自动化校准模块的自动校准。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

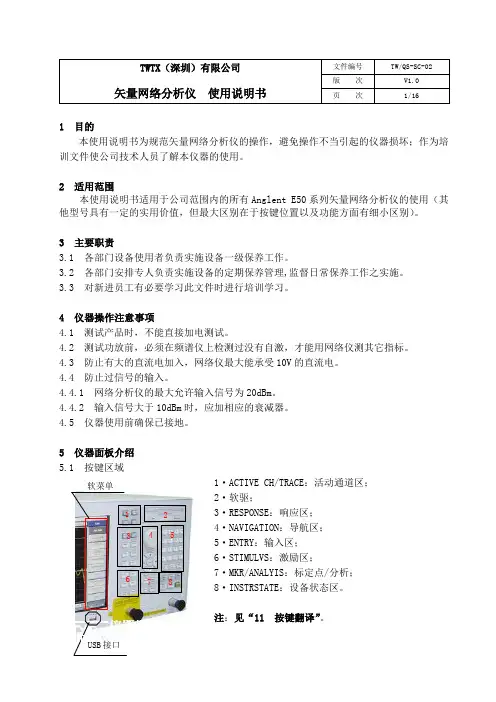

1 目的本使用说明书为规范矢量网络分析仪的操作，避免操作不当引起的仪器损坏；作为培训文件使公司技术人员了解本仪器的使用。
