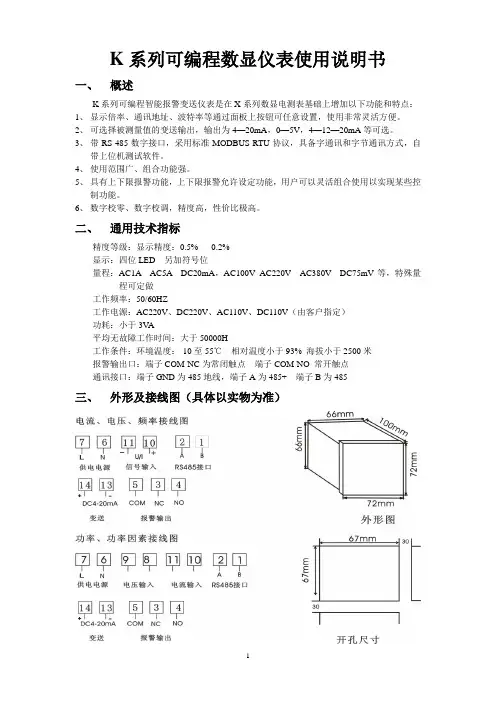

K系列可编程数显仪表使用说明书一、概述K系列可编程智能报警变送仪表是在X系列数显电测表基础上增加以下功能和特点：1、显示倍率、通讯地址、波特率等通过面板上按钮可任意设置，使用非常灵活方便。
2、可选择被测量值的变送输出，输出为4—20mA，0—5V，4—12—20mA等可选。
3、带RS-485数字接口，采用标准MODBUS-RTU协议，具备字通讯和字节通讯方式，自带上位机测试软件。
4、使用范围广、组合功能强。
5、具有上下限报警功能，上下限报警允许设定功能，用户可以灵活组合使用以实现某些控制功能。
6、数字校零、数字校调，精度高，性价比极高。
二、通用技术指标精度等级：显示精度：0.5% 0.2%显示：四位LED 另加符号位量程：AC1A AC5A DC20mA，AC100V AC220V AC380V DC75mV等，特殊量程可定做工作频率：50/60HZ工作电源：AC220V、DC220V、AC110V、DC110V（由客户指定）功耗：小于3V A平均无故障工作时间：大于50000H工作条件：环境温度：-10至55℃相对温度小于93% 海拔小于2500米报警输出口：端子COM-NC为常闭触点端子COM-NO 常开触点通讯接口：端子GND为485地线，端子A为485+ 端子B为485-三、外形及接线图（具体以实物为准）四、编程说明仪表共设四个按键，分别为“←”“→”“ MENU””“←”键：左移键，对菜单进行左移动选择，或是对所设定数字进行减功能，在设定大数据时持续按该键可实现快速减功能。
“→”键：右移键，对菜单进行右移动选择，或是对所设定数字进行加功能，在设定大数据时持续按该键可实现快速加功能。
“MENU”键：编程键，用此键可进入编程菜单，或是跳回上一级菜单，忽略操作。
”键：确认键，用于进入下一层菜单或操作确认。
仪表参数设定说明：该仪表采用四键制设定输入，用“MENU“0001”，仪表共有13项设定功能。
S系列测控表使用说明书江苏斯菲尔电气股份有限公司JIANGSU SFERE ELECTRIC CO., LTD一．概述数字式测控电力仪表，是针对电力系统、工矿企业、公用设施、智能大厦的电力测控需求而设计的系列产品。
能高精度的测量许多常用的电力参数，如三相电压、三相电流、六个单回路（或两个三相回路）电压（或电流）、三相有功功率、三相无功功率、频率、三相功率因数等；采用可视度高的LED来显示仪表测量参数和电网系统的运行信息，仪表面板带有四个编程按键，用户可现场方便的实现显示切换、仪表参数编程设置，具有很强的灵活性。
数字式测控电力仪表有多种扩展功能可供选择：RS485的数字接口可实现仪表组网通讯功能；4路开关量输入和2-3路开关量(继电器内置)输出功能可实现本地或远程的开关信号监测和控制输出功能（“遥信”和“遥控”功能）。
数字式测控电力仪表具有极高的性能价格比，作为一种先进的智能化、数字化仪表，可广泛应用于各种控制系统、SCADA系统和能源管理系统中、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中，具有安装方便、接线简单、维护方便、工程量小、现场可编程设置输入参数的特点，能够完成业界不同PLC、工业控制计算机通讯软件的组网。
数字式测控电力仪表，能直接取代常规的数显仪表、报警表，且相对这些产品具有以下新特点：1. 1-3路继电器输出可灵活设置为遥控和越限报警两种模式，遥控模式又分为电平和脉冲两种方式，越限报警模式也可以根据需要设置成高报警，低报警或高低报警，设置更加灵活方便。
2.组合性更强（如增加了三电压三电流组合测量、6电压或6电流同时测量、有功功率无功功率功率因数组合测量等新品种、）。
3.测量精度更高,频率达0.1级，电压电流可达0.2级。
4．报警指示更直观，发光二极管以及数码管都可指示报警状态。
5．可扩展开关量输入功能。
二、 命名意义产品规格及功能1、命名意义目前已推出的产品型号有(42型、96型、46型、16型、B型)，其它型号的产品如果客户有需要可协商定做。

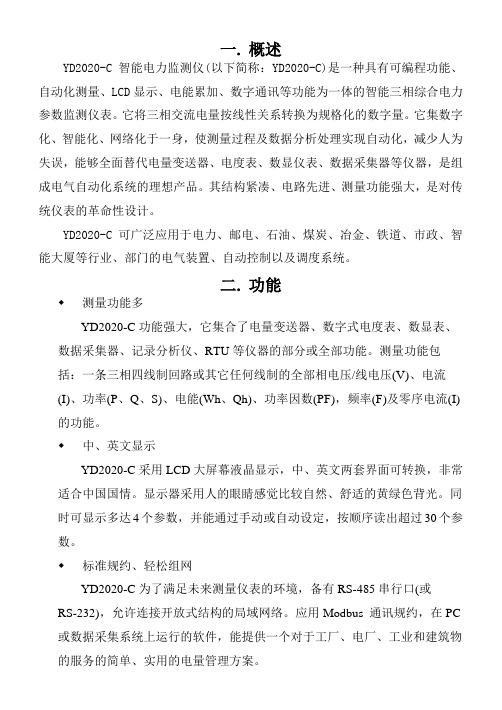

一. 概述YD2020-C智能电力监测仪(以下简称：YD2020-C)是一种具有可编程功能、自动化测量、LCD显示、电能累加、数字通讯等功能为一体的智能三相综合电力参数监测仪表。
它将三相交流电量按线性关系转换为规格化的数字量。
它集数字化、智能化、网络化于一身，使测量过程及数据分析处理实现自动化，减少人为失误，能够全面替代电量变送器、电度表、数显仪表、数据采集器等仪器，是组成电气自动化系统的理想产品。
其结构紧凑、电路先进、测量功能强大，是对传统仪表的革命性设计。
YD2020-C可广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及调度系统。
二. 功能♦测量功能多YD2020-C功能强大，它集合了电量变送器、数字式电度表、数显表、数据采集器、记录分析仪、RTU等仪器的部分或全部功能。
测量功能包括：一条三相四线制回路或其它任何线制的全部相电压/线电压(V)、电流(I)、功率(P、Q、S)、电能(Wh、Qh)、功率因数(PF)，频率(F)及零序电流(I)的功能。
♦中、英文显示YD2020-C采用LCD大屏幕液晶显示，中、英文两套界面可转换，非常适合中国国情。
显示器采用人的眼睛感觉比较自然、舒适的黄绿色背光。
同时可显示多达4个参数，并能通过手动或自动设定，按顺序读出超过30个参数。
♦标准规约、轻松组网YD2020-C为了满足未来测量仪表的环境，备有RS-485串行口(或RS-232)，允许连接开放式结构的局域网络。
应用Modbus 通讯规约，在PC 或数据采集系统上运行的软件，能提供一个对于工厂、电厂、工业和建筑物的服务的简单、实用的电量管理方案。
♦自动稳零具有自动校准零点，克服零点随时间和温度的漂移。
实现所有参数的零点免调，提高了仪表的整体测量精度，提高了系统的整体稳定性，简化了校准流程。
♦极宽的动态输入范围YD2020-C采用量程自动切换技术，提供5～120V/600V的电压输入量程，0～1A/5A电流输入量程，能自动适用于各种测量系统，无需任何硬件和软件的调整。
PMC-53M多功能电力仪表（LED版）使用手册（2012．05．V2.0版）目录一、概述 (1)二、技术参数 (1)2.1辅助电源 (2)2.2输入信号 (2)三、编程和使用 (2)3.1按键定义 (2)3.2测量显示……………………………………………………………………………2-33.3页面显示示意图…………………………………………………………………3-73.4编程操作 (8)3.5菜单组织结构图 (9)3.6编程菜单结构图 (10)调试举例图…………………………………………………………………11-12四、数字通讯 (13)4.1报文格式指令 (15)4.2脉冲输出 (16)MODBUS-RTU通讯地址信息表......................................................17-20五、接线图 (21)42方型接线图 (21)96方型接线图 (22)六、常见问题及解决方案 (23)PMC-53M多功能电力仪表--用户手册一、概述PMC-53M多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。
测量精度为0.5级、实现LED现场显示和远程RS-485数字通讯接口，采用MODBUS-RTU通讯协议外形代号名称测量显示标配功能42方形多功能电力仪表三相：U、I、P、Q、EP+、EP-、EQ+、EQ-、SP、F、PF或部分参数LED分页显示RS485通讯、电能脉冲输出96方形二、技术参数性能参数输入测量显示网络三相三线、三相四线电压额定值AC25~500v过负荷持续：1.2倍瞬时：10倍/10s功耗<1VA(每相)阻抗>500kΩ精度RMS测量，精度等级0.5电流额定值AC0~5A过负荷持续：1.2倍瞬时：10倍/10s功耗<0.4VA(每相)阻抗<2mΩ精度RMS测量，精度等级0.5频率45~65Hz功率视在功率，有功精度0.5级，无功精度1.0级电能四象限计量，有功精度1.0级，无功精度1.5级谐波总谐波含量2-31次电源工作范围AC/DC85~270V 功耗≤5VA输出数字接口RS-485、MODBUS-RTU协议脉冲输出2路电能脉冲输出,脉冲常数：5000imp/h环境工作环境-10~55℃储存环境-20~75℃安全耐压输入/电源>2kV，输入/输出>2kV，电源/输出>1kV绝缘输入、输出、电源对机壳>50MΩ电能测量范围有功无功电度测量范围0~99999999Mwh,超过此数值电度从0开始计数2.1辅助电源：PMC-53M多功能电力仪表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提供的是AC/DC85~270V电源接口的标准产品，请保证所提供的电源适用于该系列的产品，以防止损坏产品。
一、概述AOB19系列数显电压、电流表使用说明书三、技术参数二、型号定义AOB19-□□□□□1.1用途AOB194U 、AOB195U 、AOB194I 、AOB195I 系列数显仪表为新一代可编程智能电压、电流表，主要用于对电气线路中的交流或直流电压、电流进行实时测量与指示，并通过RS485接口或模拟量变送输出接口对被测电量数据进行远传。
1.2功能特点●采用模块化设计方式，全SMT 生产工艺●电压、电流测量显示范围(或互感器倍率)可自由设置●一路模拟量变送输出功能（可选），输出可任意编程设置为0～10mA 、0～20mA 、4～20mA●一路上下限报警输出或两路开关量遥控输出功能（可选），报警动作延迟时间可在0~60s 范围内任意设置●RS485通讯输出功能（可选），采用标准MODBUS-RTU 通讯规约●可同时具备一路模拟量变送、一路上下限报警和RS485通讯输出功能●两路或四路开关量输入状态检测功能（可选）,配合RS485通讯实现开关状态的"遥信"与"遥测"●最大最小值查看功能:KR2;KR4K ：继电器触点输出 B ：模拟量变送输出RS4RS RS N ：继电器触点输出+模拟量变送输出+RS485通讯接口仪表外形选择：4：单相交流信号输入5：直流信号输入安装式数字电表系列产品代号开关量输入无：无开关量输入检测功能；：两路开关量输入：四路开关量输入显示方式选择：1:数码管显示输出方式选择：X ：显示仪表，无输出功能T:85通讯接口 S ：继电器触点输出+485通讯接口 D ：模拟量变送输出+485通讯接口1：16槽形、2：42方形、3：6方形、4：46槽形、5：96×48槽形、 7：72×72方形、8：48×48方形、9：96×96方形仪表类型选择：I 表示电流表U 表示电压表信号接入方式选择：3.1交流电压表测量范围：AC 0～660V(直接测量)～（外附电压互感器，量程可测量3.2直流电压表测量范围：DC 0～660V (直接测量)3.3交流电流表测量范围：AC 0～6A(直接测量)～电流可测量3.4直流电流表测量范围：DC 0～±6A (直接测量)DC -1999～+9999A （外附*/75mV 分流器、量程可测量设定）3.5%FS 6采样速率：3.73.810.10.010.00193.10AC/85264V 50/60Hz 3.1133.12HHHH L LLL 3.13AC250V/223.14DC010mA 020mA 420mA 0.5%FS,3.155003.167环境：温度～℃，湿度≤85%RH 的无腐蚀性场合AC 09999kV */100V 在范围内任意编程设定）AC 09999A （外附*/5A 互感器，量程在范围内任意编程设定）在范围内任意编程准确度：±0.5±1个字3.约3次/s测量显示方式：平均值测量，四位LED 数码管有效值显示显示分辨力：可自由设置为、、、3.输入回路功耗：电流＜0.5VA 、电压＜1VA 辅助电源：DC ～辅助电源功耗：VA溢出指示：显示字符“”报警输出：上下限报警同一继电器输出，触点容量A 、DC30V/A变送输出：可自由设置为～、～或～，准确度±与信号输入及辅助电源端口之间电气隔离变送输出负载电阻：≤Ω通讯接口：RS485串行通讯，采用MODBUS_RTU 通讯规约3.1工作-1050＜或“”-16槽形42方形6方形46槽形96×48槽形72×72方形48×48方形96×96方形宽9672801209648160120高96728060484880120宽9268761169245152112高92687656454576112安装开孔尺寸仪表外形高9167751159044150110深91677555444475110宽80808080100100壳体尺寸面框尺寸10080四、安装与接线4.1外形与安装开孔尺寸单位：mm4.2安装方法根据仪表外形尺寸在上表中选择对应的开孔尺寸，在安装屏面上开一个孔，仪表嵌入安装孔后将两个夹持件放入仪表壳体的夹持槽内，用手推紧即可。

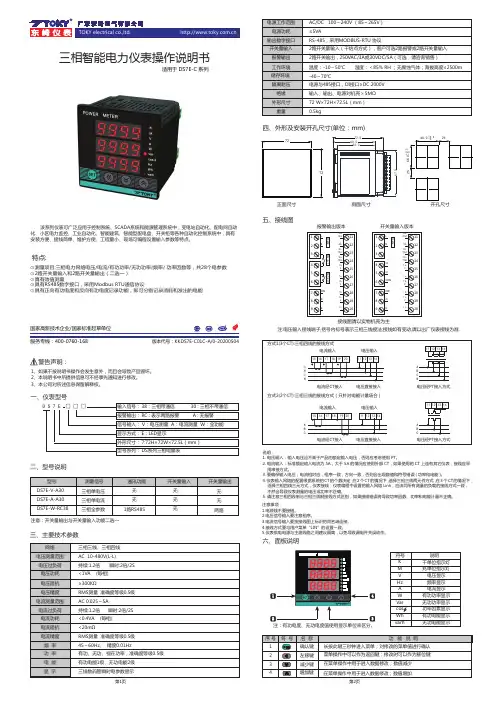

三相智能电力仪表操作说明书适用于DS7E-C 系列该系列仪表可广泛应用于控制系统、SCADA系统和能源管理系统中，变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜等各种自动化控制系统中，具有安装方便、接线简单、维护方便、工程量小、现场可编程设置输入参数等特点。
特点:⊙测量项目:三相电力网络电压/电流/有功功率/无功功率/频率/ 功率因数等，共28个电参数⊙2路开关量输入和2路开关量输出（二选一）⊙真有效值测量⊙具有RS485数字接口，采用Modbus RTU通信协议⊙具有正向有功电度和反向有功电度记录功能，即可分别记录消耗和发出的电能国家高新技术企业/国家标准起草单位 版本代号：KKDS7E-C01C-A/0-20200504服务专线：400-0760-168！警告声明：1、如果不按说明书操作会发生意外，而且会导致产品毁坏。
2、本说明书中所提供信息可不经事先通知进行修改。
3、本公司对所述信息保留解释权。
一、仪表型号注意：开关量输出与开关量输入功能二选一二、型号说明三、主要技术参数四、外形及安装开孔尺寸(单位：mm)五、接线图六、面板说明输入信号：型号系列：显示方式：外形尺寸：D S 7 E □ □ □38：三相带通信30 : 三相不带通信信号输入： V：电压测量 A：电流测量 W：全功能E：LED显示7:72H×72W×72.5L（mm）DS系列三相电量表正面尺寸侧面尺寸+0.5+0.5注:电压输入接线端子,括号内标号表示三相三线接法;接线如有变动,请以出厂仪表接线为准.接线图请以实物机壳为主注意事项：1.电源线不要接错。
2.电压信号输入要注意相序。
3.电流信号输入要按接线图上标识的同名端连接。
4.接线方式要与用户菜单“LIN”的设置一致。
5.仪表供电电源与主测线路之间建议隔离，以免导致漏电开关误动作。
说明：1.电压输入：输入电压应不高于产品的额定输入电压，否则应考虑使用PT。

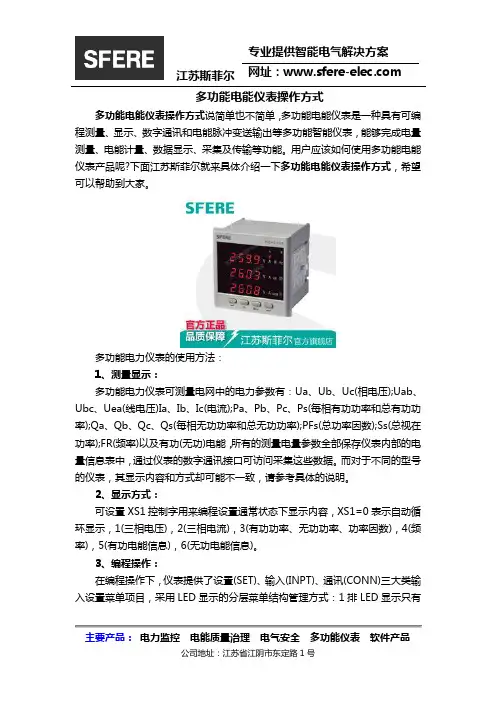

主要产品： 电力监控 电能质量治理 电气安全 多功能仪表 软件产品多功能电能仪表操作方式多功能电能仪表操作方式说简单也不简单，多功能电能仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输等功能。
用户应该如何使用多功能电能仪表产品呢?下面江苏斯菲尔就来具体介绍一下多功能电能仪表操作方式，希望可以帮助到大家。
多功能电力仪表的使用方法：1、测量显示： 多功能电力仪表可测量电网中的电力参数有：Ua 、Ub 、Uc(相电压);Uab 、Ubc 、Uea(线电压)Ia 、Ib 、Ic(电流);Pa 、Pb 、Pc 、Ps(每相有功功率和总有功功率);Qa 、Qb 、Qc 、Qs(每相无功功率和总无功功率);PFs(总功率因数);Ss(总视在功率);FR(频率)以及有功(无功)电能，所有的测量电量参数全部保存仪表内部的电量信息表中，通过仪表的数字通讯接口可访问采集这些数据。
而对于不同的型号的仪表，其显示内容和方式却可能不一致，请参考具体的说明。
2、显示方式：可设置XS1控制字用来编程设置通常状态下显示内容，XS1=0表示自动循环显示，1(三相电压)，2(三相电流)，3(有功功率、无功功率、功率因数)，4(频率)，5(有功电能信息)，6(无功电能信息)。
3、编程操作：在编程操作下，仪表提供了设置(SET)、输入(INPT)、通讯(CONN)三大类输入设置菜单项目，采用LED 显示的分层菜单结构管理方式：1排LED 显示只有1层菜单信息;第2排LED显示第2层菜单信息，第3排LED提供第3层菜单信息。
键盘的编程操作采用四个按键的操作方式，即：左右移动键“←”、“→”，菜单进入或上回退“MENU”键、选择确定“”来完成上述功能的的有操作。
MENU：在仪表测量显示的情况下，按该键盘进入编程模式，仪表提示密码：CODE，输入正确密码后，可对仪表进行编程、设置，仪表出厂时密码初始为0001;“MENU”另一个作用是在编程操作过程中，起上退作用。

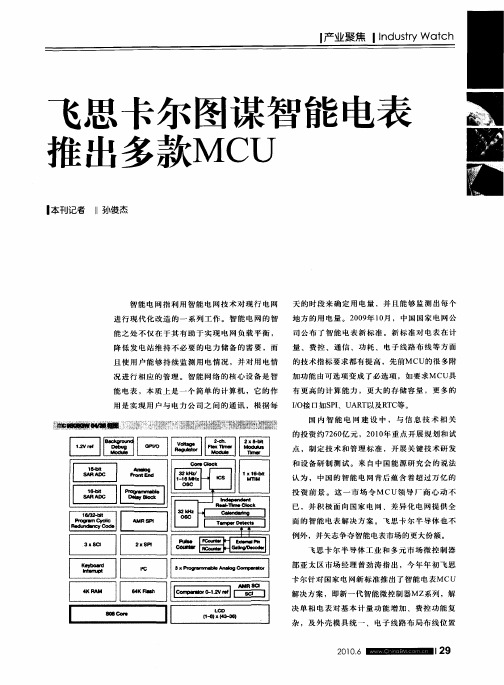

智能电能表概述一．定义随着微电子技术的不断发展，集成了CPU、存储器、定时器/计数器、并行和串行接口、看门狗、前置放大器甚至A/D、D/A转换器等电路在一块芯片上的超大规模集成电路芯片(即单片机)出现了。
以单片机为主体，将计算机技术与测量控制技术结合在一起，又组成了所谓的“智能化测量控制系统”，也就是智能仪器。
其中传感器拾取被测参量的信息并转换成电信号，经滤波去除干扰后送入多路模拟开关；由单片机逐路选通模拟开关将各输入通道的信号逐一送入程控增益放大器，放大后的信号经A/D转换器转换成相应的脉冲信号后送入单片机中；单片机根据仪器所设定的初值进行相应的数据运算和处理(如非线性校正等)；运算的结果被转换为相应的数据进行显示和打印；同时单片机把运算结果与存储于片内闪速存储器或电可擦除存贮器内的设定参数进行运算比较后，根据运算结果和控制要求，输出相应的控制信号(如报警装置触发、继电器触点等)。
此外，智能仪器还可以与PC机组成分布式测控系统，由单片机作为下位机采集各种测量信号与数据，通过串行通信将信息传输给上位机——PC机，由PC机进行全局管理。
智能电能表就是智能仪器的其中一种。
智能电能表是由测量单元、数据处理单元、通信单元等组成，具有电能量计量、数据处理、实时监测、自动控制、信息交互等功能的电能表。
智能电表通过用户交费对智能IC卡充值并输入电表中，电表才能供电，表中电量用完后自动拉闸断电，从而有效地解决上门抄表和收电费难的问题。
并对用户的购电信息实行微机管理，方便进行查询、统计、收费及打印票据等。
智能电表较普通机械式电能表有着计量更精准、智能扣费、电价查询、电量记忆、余额报警、信息远程传送的优势。
对电力公司而言，采用智能电表可省去人工抄表的成本，并且减少窃电的损失。
除此之外，电力公司利用智能电表取得客户的用电量资料后，再用Internet的方式实时回传给用户参考，客户可据以分散用电的时间(因尖峰时段费率高)，作电力使用的管理，达到节省电费成本的效益。
如何提高智能电表数据采集率摘要：随着智能电网的迅速发展，在电力市场中大量使用智能电表，极大地提升了抄、核收工作的效率与质量。
智能电表是一个重要的装置，它可以有效地收集用户的用电信息，并将这些信息通过网络传送到控制中心。
文章论述了智能电能表在电力行业中的重要作用，简单介绍了传统电能表的数据收集方法，并就如何提高电能表的收集速度提出了一些行之有效的方法，以期加深人们对电能表的理解；为进一步提高智能电表的数据采集率提供了一些可供参考的方法。
关键词：智能电表；数据；采集率；引言随着智能电网的发展与建设，智能电表是智能电网中的关键设备，它在电网中的应用价值是显而易见的。
利用用电信息采集、参数控制和遥测负荷系统等手段，集中收集和管理电网信息。
然而，随着智能电网规模的扩大，智能电表的使用效率也在逐步降低，特别是在数据收集率上，出现了一些明显的问题。
因此，探索一种行之有效的方法来提高智能电表的数据采集率就显得尤为重要。
1.智能电表的应用意义当前，在国家的电力系统中，智能电表的使用日益普及，已基本替代了手工抄表的工作，新一代智能电力系统的建设目标正在逐步实现。
但是，由于各种因素的影响，在实际应用中，数据采样率较低，成为了一个技术难点。
由于数据采集率较低，使得我们无法彻底地从传统的抄表方式中解脱出来，使得智能电表的优点没有得到最大程度的发挥，因此，如何提高数据采集率成为当前我们迫切需要解决的问题。
与传统方式相比，采用智能水表远距离集中抄表方式，极大地提高了抄表工作的效率和准确性。
以电力通信网络为载体，智能电表可以实现远程抄表、负荷监控等功能，极大地节约了人力资源，降低了抄、核收的成本，提升了工作效率和精度，降低了人为失误的可能性。
在电网运行过程中，通过对电网运行过程中出现的各种异常情况进行实时监测，可以有效地减少线路损耗误差，为电网公司带来更大的经济效益。
智能电表不仅可以实现电量的实时抄录和线损分析，还具有电量冻结和远程断电送电的控制功能，对于提高输电配电质量和规避电费风险起到了积极的作用。
1、概述PA、PZ7777-□S系列三相数显电流电压表（以下简称仪表）为新一代可编程智能仪表，主要用于对三相电气线路中的相电压、线电压、相电流进行实时测量与显示，并通过RS485接口或模拟量变送输出接口对被测量电量数据进行远传。
1.1产品特点●真有效值测量，精度高，能正常测量失真波形。
●模块化结构设计，SMT生产工艺。
●全数字化调校，电压、电流变比可自由设置。
●简洁的接线方案与结构设计；●可实现上下限报警，报警动作延迟时间可设置。
●变送输出规格可设置为0～10 mA、0～20 mA、4mA～20mA，变送范围在量程内可任意设置。
●标准RS-485 通讯接口、MODBUS-RTU通讯协议，波特率1200、2400、4800、9600、19200可设置。
●具备频率值查看功能。
1.2型号定义□辅助功能选择无：显示仪表，无辅助功能K ：三路继电器触点,上下限报警输出B ：三路模拟量变送输出T ：一路RS485通讯输出N ：两种以上功能组合，由用户指定信号输入类别S ：三相信号输入仪表外形尺寸2:72mm×72mm 3:96mm×96mm 4：48mm×48mm6:80mm×80mm 8:120mm×120mm设计代号仪表类型A：电流表Z：电压表安装式数显电表系列产品代号2、结构特征与工作原理模块化结构设计，辅助功能可选。
采用卡簧固定方式，安装方便，通用性强。
MCU对输入信号进行实时采样，对采样结果进行数据处理并显示，根据所选功能模块与键盘编程设定的参数值对测量值进行上下限报警输出、对被测电量数据进行远传变送输出，并通过RS485 接口与上位机进行通讯以实现组网。
三路电流/三路电压取样MCU 键盘＋显示模块通讯模块报警输出模块变送输出模块开关电源3、主要技术性能与参数4、外形及安装尺寸、重量5、安装与使用5.1安装嵌入式安装方式，根据仪表外型及安装尺寸要求在安装屏面上开孔，将仪表嵌入安装孔后将两个夹持件卡入仪表对角卡槽内，用手推紧即可。
DTZ251/DSZ251 型三相智能电能表产品说明书（国网(二)要求）陕西银河电力仪表股份有限公司目录1．产品介绍 (1)2. 功能特点 (1)3. 技术指标 (2)4. 外形说明 (5)5. 安装及接线 (7)6. 运输贮存 (9)7. 售后服务 (9)附录A 内部参数及状态(控制)字说明 (10)附录B 红外遥控器使用说明 (13)附录C 功能附录表 (14)1．产品介绍DTZ251/DSZ251 型智能电能表是采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计制造的具有现代先进水平的仪表。
该表性能指标符合GB/T 17215.321-2008《交流电测量设备特殊要求》第21部分静止式有功电能表（1级和2级）、GB/T 17215.322-2008《交流电测量设备特殊要求》第22部分静止式有功电能表（0.2S级和0.5S 级）、GB/T17215.323-2008《交流电测量设备特殊要求第23部分：2S级和3S级静止式无功电能表》国家标准和DL/T 614–2007《多功能电能表》标准，其通信符合DL/T645–2007《多功能电能表通信协议》及《DL/T645–2007备案文件》的要求，并兼容DL/T645–1997《多功能表通信规约》的要求，可根据功能定制需求符合多功能电能表的各项技术要求。
2. 功能特点●内嵌高速高精度的交流电压电流采集模块，采样精度高，电能计量实时精确；●能分时计量组合有功电量，正、反有功电量及需量、组合无功，四象限无功电量，并具有485通讯、红外通讯等功能；●电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰、且具有较强的温度自适应能力范围；●三相电源供电（即线路供电方式），三相三线中的任一相或三相四线中的任两相断电时，电能表仍能正常工作；●在失去交流电源的情况下，电能表能够保持数据和维持时钟芯片工作；●电能表电源采用线路和辅助电源(AC/DC自适应) 两种供电方式，两种供电方式相互独立，互不影响；并可不间断自动转换，且辅助电源供电方式优先。
上海盛善电气有限公司是一家专业从事研发，生产、销售SD系列电力监控仪表，SDM800系列智能电动机保护控制器及变配电监控系统的高科技企业，致力于智能变配电和工业自动化控制领域，提供高品质的产品与完善的服务及解决方案。
“创新是企业的灵魂“。
公司拥有一支高素质的研发队伍，工程技术人员占员工总数的60%以上，公司重视对人力资源的开发和利用，强调内部管理，使我们能更快捷，有效的为客户提供一流的服务。
公司以科技为先导，积累了多年设计与生产经验。
目前生产的SD 系列数显电测仪表，可编程智能仪表，网络电力监测仪表，多功能谐波分析仪表，电量变送器和SDM800系列智能电动机保护控制器等产品，广泛应用于电力，水利，冶金，石油，化工，煤炭，建筑等领域并赢得了用户的一致好评。
主要产品已通过上海市计量测试技术研究院型式批准，并取得了上海市质量技术监督局制造计量器具许可证书，公司全面通过上海质量体系审核中心ISO9001:2000质量体系认证。
“制度化生产，人性化管理，专业化发展“是盛善公司的经营宗旨，“精益求精，追求卓越“是我们的目标。
公司全体员工秉承“诚信 团队 创新 进取”的企业精神，贯彻“为顾客创造价值，为员工创造机会，为社会创造效益”的经营理念。
上海盛善电气公司将不懈努力，为广大新老客户提供优良的产品和优质的服务，期待与您共创辉煌。
高、低压配电系统选型图例智能变配电监控系统1716113582329403937产品选型表364648工程业绩49● 网络电力仪表● 多功能电力监测仪表综合电力仪表安装式复费率电能表多功能谐波分析仪表可编程智能仪表四遥配电智能单元无功功率自动补偿控制器一.综合电力仪表公司资质SD 系列综合电力仪表是一种具有可编程测量，综合显示三相电参量、电能计量、开关量输入、遥控输出、数字通讯和变送输出，集“四遥”功能于一体的智能化、数字化电表。
其中多功能电力监测仪表具有测量和计量功能、配置电能脉冲输出和通讯接口,网络电力仪表在以上基础上增加了开关量输入监测、继电器输出、直流变送输出等功能,可选择采用图形点阵液晶中文菜单切换显示,并具有复费率电能计量和自动抄表功能等。
一、概述AOB19系列数显电压、电流表使用说明书三、技术参数二、型号定义AOB19-□□□□□1.1用途AOB194U 、AOB195U 、AOB194I 、AOB195I 系列数显仪表为新一代可编程智能电压、电流表，主要用于对电气线路中的交流或直流电压、电流进行实时测量与指示，并通过RS485接口或模拟量变送输出接口对被测电量数据进行远传。
1.2功能特点●采用模块化设计方式，全SMT 生产工艺●电压、电流测量显示范围(或互感器倍率)可自由设置●一路模拟量变送输出功能（可选），输出可任意编程设置为0～10mA 、0～20mA 、4～20mA●一路上下限报警输出或两路开关量遥控输出功能（可选），报警动作延迟时间可在0~60s 范围内任意设置●RS485通讯输出功能（可选），采用标准MODBUS-RTU 通讯规约●可同时具备一路模拟量变送、一路上下限报警和RS485通讯输出功能●两路或四路开关量输入状态检测功能（可选）,配合RS485通讯实现开关状态的"遥信"与"遥测"●最大最小值查看功能:KR2;KR4K ：继电器触点输出 B ：模拟量变送输出RS4RS RS N ：继电器触点输出+模拟量变送输出+RS485通讯接口仪表外形选择：4：单相交流信号输入5：直流信号输入安装式数字电表系列产品代号开关量输入无：无开关量输入检测功能；：两路开关量输入：四路开关量输入显示方式选择：1:数码管显示输出方式选择：X ：显示仪表，无输出功能T:85通讯接口S ：继电器触点输出+485通讯接口 D ：模拟量变送输出+485通讯接口1：16槽形、2：42方形、3：6方形、4：46槽形、5：96×48槽形、 7：72×72方形、8：48×48方形、9：96×96方形仪表类型选择：I 表示电流表U 表示电压表信号接入方式选择：3.1交流电压表测量范围：AC 0～660V(直接测量)～（外附电压互感器，量程可测量3.2直流电压表测量范围：DC 0～660V (直接测量)3.3交流电流表测量范围：AC 0～6A(直接测量)～电流可测量3.4直流电流表测量范围：DC 0～±6A (直接测量)DC -1999～+9999A （外附*/75mV 分流器、量程可测量设定）3.5%FS 6采样速率：3.73.810.10.010.00193.10AC/85264V 50/60Hz 3.1133.12HHHH L LLL 3.13AC250V/223.14DC010mA 020mA 420mA 0.5%FS,3.153003.167环境：温度～℃，湿度≤85%RH 的无腐蚀性场合AC 09999kV */100V 在范围内任意编程设定）AC 09999A （外附*/5A 互感器，量程在范围内任意编程设定）在范围内任意编程准确度：±0.5±1个字3.约3次/s测量显示方式：平均值测量，四位LED 数码管有效值显示显示分辨力：可自由设置为、、、3.输入回路功耗：电流＜0.5VA 、电压＜1VA 辅助电源：DC ～辅助电源功耗：VA溢出指示：显示字符“”报警输出：上下限报警同一继电器输出，触点容量A 、DC30V/A变送输出：可自由设置为～、～或～，准确度±与信号输入及辅助电源端口之间电气隔离变送输出负载电阻：≤Ω通讯接口：RS485串行通讯，采用MODBUS_RTU 通讯规约3.1工作-1050＜或“”-16槽形42方形6方形46槽形96×48槽形72×72方形48×48方形96×96方形宽9672801209648160120高96728060484880120宽9268761169245152112高92687656454576112安装开孔尺寸仪表外形高9167751159044150110深91677555444475110宽80808080100100壳体尺寸面框尺寸10080四、安装与接线4.1外形与安装开孔尺寸单位：mm4.2安装方法根据仪表外形尺寸在上表中选择对应的开孔尺寸，在安装屏面上开一个孔，仪表嵌入安装孔后将两个夹持件放入仪表壳体的夹持槽内，用手推紧即可。
可编程智能电测表
可编程智能电测表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。
它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。
由于该电力仪表还具备完善的通信联网功能，它非常适合于实时电力监控系统。
可编程智能电测表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。
作为一种先进的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。
智能电力仪表国外知名品牌有美国电气控制QP系列、法国施耐德PM
系列，国内知名品牌有上海安科瑞ACR系列、江苏斯菲尔PD系列、珠海派诺PMAC等。
下面以上海安科瑞智能电力仪表ACR220EL为例,阐述智能网络电力仪表的功能及应用。
产品概述
ACREL公司集多年的专业经验，推出了ACR系列网络电力仪表。
它是采用现代微处理器技术和交流采样技术设计而成。
每个仪表可测量多种参数，作为远端监控系统（SCADA）的前端；可联网使用，亦可单独使用。
ACR系列智能网络电力仪表采用异步半双工RS485的通讯接口和MODBU S-RTU通讯协议，以满足自动化通信系统要求，使用低成本的屏蔽双绞线配线即可构造可靠的通讯网络。
不管是在微弱之照度下，还是在完全漆黑的情况下高亮度发光LED显示器和有背光支持的LCD显示都会为您提供清晰的数据显示。
对于该网络电力仪表的使用者来说，可以轻易地在短时间内学会本机四键式操作法，该电力仪表提供多窗口式显示功能，可让使用者同时读取多项电力参数。
上海安科瑞智能网络电力仪表ACR220EL
符合标准及电磁兼容
ACR系列智能网络电力仪表遵循高可靠性的工业标准，采用多种隔离及抗干扰措施，能够可靠地在高干扰电力系统环境中运行,产品业已通过IEC 标准的电磁兼容测量，具体标准如下：
●静电抗干扰实验Ⅲ级(IEC61000-4-2)
●辐射抗干扰试验Ⅲ级(IEC61000-4-3)
●电快速瞬变脉冲群干扰试验Ⅳ级(IEC61000-4-4)
●浪涌抗干扰试验Ⅳ级(IEC61000-4-5)
●射频传导干扰试验Ⅲ级(IEC61000-4-6)
●电磁场抗干扰试验Ⅲ级(IEC61000-4-8)
应用领域
ACR系列智能网络电力仪表的应用领域非常广泛而且便于系统集成，凡是有电力供应的地方都有它们的用武之地，特点是在对电力品质、电力安全有较高要求的场合以及有自动化需要的场合。
它适用于如下领域，并且已有众多成功应用经验。
●能源管理系统
●变电站自动化
●配电网自动化
●小区电力监控
●工业自动化
●智能建筑
●智能型配电盘、开关柜
性能特点
ACREL公司集多年电力测量产品设计之经验，采用现代微处理器技术和交流采样技术设计而成了ACR系列网络电力仪表。
产品的设计充分考虑了成本效能化、智能性和可靠性，有以下特点：
✧可直接从电流、电压互感器接入信号；
✧可任意设定PT/CT变比；
✧仪表显示可滚动设置；
✧I/O开关量，继电器报警输出，4~20mA模拟量等功能模块化设计；
✧多块仪表可设置不同地址；
✧可通讯接入SCADA、PLC系统中；可与业界多种软件通讯（Intouch, Fix,
Citec，组态网等）；
✧蓝屏背光LCD显示，可视度高；
✧方便安装，接线简单，工程量小；
✧仪表采用专用失电保护电路，在失电情况下，数据保存不丢失，恢复电
源后，仪表继续运行；
✧四象限电能计量，分时计费，最大需量纪录及12个月电能统计。
功能简介
电气参数测量
ACR220EL智能电力仪表可以实时测量下列电气参数：
■电压V：三相相电压、线电压
■电流I：三相线电流及其平均、中线电流
■有功功率P：各相有功功率和总有功功率
■无功功率Q：各相无功功率和总无功功率
■视在功率S：各相视在功率和总视在功率
■功率因数PF：各相功率因数和系统功率因数
■频率F：系统的频率
电能计量功能
ACR220EL可实现高精度的四象限电能计量，计量的电能包括吸收有功电能、释放有功电能、感性无功电能、容性无功电能。
分时计费及最大需量记录
具有复费率电能计量功能，复费率电能一天最多可分8个时段、4种费率（尖、峰、平、谷）来完成电能的分时计量，同时具有最大需量记录功能最大需量纪录及12个月电能统计，所有数据可通过通讯读取。
I/O模块
ACR220EL智能电力仪表提供了丰富的I/O接口。
可提供多达8路数字量输入（DI）用于监视开关量输入的状态；4路继电器输出（DO）模块，用于实现断路器的远程控制、报警输出和脉冲电度输出等。
变送器输出
模拟量输出：最多可以提供2路4~20mA输出，模拟变送输出可选择将电网中常见的26个电量(UA、UB、UC、UAB、UBC、UCA、IA、IB、IC、PA、PB、PC、P总、QA、QB、QC、Q总、SA、SB、SC、S总、PFA、PFB、PFC、PF、F) 隔离变送输出为0~20mA或4~20mA的直流信号。
通讯模块
提供1路异步半双工RS485通讯接口，采用MODBUS-RTU协议，各种数据信息均可在通讯线路上传送。
理论上在一条线路上可以同时连接多达12 8个仪表，每个仪表均可设定其通讯地址（Addr），通讯速率（buad）也可通过设置选择。
技术规格参数
测量精度
电压 0.2%
电流 0.2%
有功功率 0.5%
无功功率 0.5%
视在功率 0.5%
功率因数 0.2%
有功电度 1%
无功电度 1%
频率 0.2%
电流输入
额定电流：AC1A、5A 电流变比可设定
过载能力 1.2倍持续，瞬时10倍/10秒
负荷小于0.2VA
精度 0.2%
阻抗：＜0.1Ω
电压输入
额定电压：AC100V、400V 电压变比可设定
过载能力：1.2倍持续，瞬时2倍/1秒
功耗：＜0.2VA
精度：0.2%
阻抗：＞200kΩ
脉冲输出
输出方式:集电极开路的光耦脉冲，2路输出
脉冲常数: 10000、40000、160000 imp/kWh
通讯网络
标配1路RS485通讯接口，Modbus-RTU通讯协议波特率38400、19200、9600、4800可设定
工作电源
交直流控制电源
工作范围：AC80-270V、DC90-350V
功耗：＜1W
开关量输入
2、4或8路干接点输入，内置+5V电源
开关量输出
输出方式：2或4路继电器常开触点输出
触点容量：AC 250V/3A、DC 30V/3A
模拟量输出
输出方式：1、2或4路输出，0～20mA、4～20mA可编程
负载能力：≤500Ω
适用环境
工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃
储存温度：-20℃~+70℃
相对湿度：5%~95%不结露，无腐蚀性气体
海拔：≤2500m
安全（电气绝缘性质）
工频耐压：
电源、电压输入回路、电流输入回路两两之间AC2kV/1min；
电源与开关量输入回路、通讯回路、变送输出回路之间AC1.5kV/1min 绝缘电阻：输入、输出端对机壳>5MΩ
电力仪表安装尺寸（单位mm ）
ACR120EL的外形尺寸 80*80mm 深 95mm
ACR220EL和ACR230ELH的外形尺寸 96*96mm 深 85mm
ACR320EL外形尺寸 120*120mm 深 85mm
选型范例
型号：ACR220E/K
输入：380V 5A
开关量输入/输出：4DI/2DO
通讯：RS485通讯接口，Modbus-RTU通讯协议
电网：三相四线
显示方式：LED显示
工作电源：AC/DC220V 50Hz
型号：ACR220EFL
测量：电压、电流、有功功率、无功功率、视在功率、功率因数、
频率，分时计费
输入：100V 5A
通讯：RS485通讯接口，Modbus-RTU通讯协议
电网：三相三线
显示方式：LCD显示
工作电源：AC/DC220V 50Hz
（注：可编辑下载，若有不当之处，请指正，谢谢!）。
