ARCGIS土地利用现状图教程

用ARCGIS制图土地利用现状图
1。

新建数据库：
用ArcCatalog工具在预先建好的文件夹中新建xxx。

MDB的数据库；
2.导入数据：
在ArcMap中添加作图所需要的基础shp数据.包括点（县、乡镇、街道所在地标注）、线（行政界线、线状地物）、面（地类图斑、行政区、行政乡镇等)图层。

将添加的图层导进前面新建的xxx.MDB数据库中。

或；在ArcCatalog中选中新建的mdb,右键→导入→要素类多个,将所需数据导入mdb。

3。

添加数据:
将导入数据库数据添加到ArcMap中，内容列表中按照点、线、面顺序依次排列.
4.确定比例尺及图幅大小：
①在ArcMap界面选择视图→数据框属性→数据框→固定比例，按照图件要求确定比例尺,本教程选取1：50000。

②在ArcMap界面选择视图→布局视图→选中数据框→属性，调整位置和大小，使整个数据放在数据框内部;在页面空白处右键→页面和打印设置,按照自定义尺寸将整个数据框放在图纸中，保持左右距离匀称,上下距离要稍宽一点,标注图名及相关作图信息。

5。

符号化：
选中要符号化的图层，右键→属性→符号系统→类别→唯一值→选择要在图中显示的字段→添加所有值→确定。

注：按照图件要求修改图层中各要素的表现形式.
6.图面整饰:
在ArcMap界面选择插入→数据框/标题/文本/比例尺/图例等，按照成图要求，完善相应的图面信息。

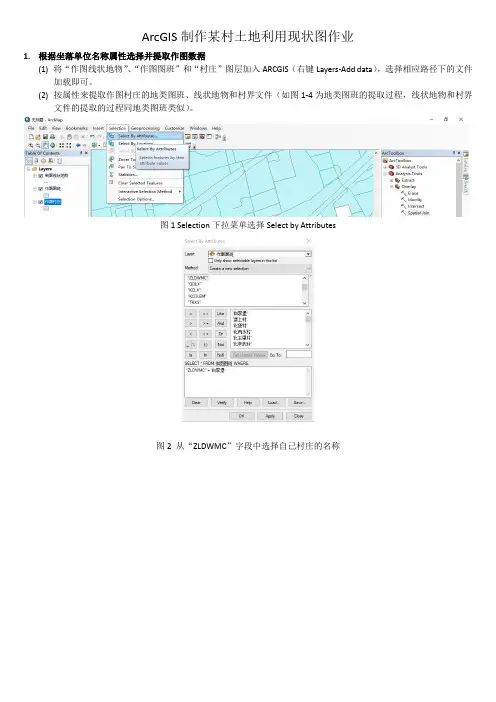

ArcGIS制作某村土地利用现状图作业1.根据坐落单位名称属性选择并提取作图数据(1)将“作图线状地物”、“作图图班”和“村庄”图层加入ARCGIS（右键Layers-Add data），选择相应路径下的文件加载即可。

(2)按属性来提取作图村庄的地类图班、线状地物和村界文件（如图1-4为地类图班的提取过程，线状地物和村界文件的提取的过程同地类图班类似）。

图1 Selection下拉菜单选择Select by Attributes图2 从“ZLDWMC”字段中选择自己村庄的名称图3 导出选中的地类图班图4 设置导出地类图班的存放路径并命名图5 选择相应村庄的线状地物和村界（导出过程同图3和4）2、设置地类图班、线状地物和村界的参数符号（1）制图符号库配置：Customize→Style Manager→Styles→Add Style to List,选择符号库（TDT10142007）的路径。

图6 制图符号库的配置（2）图例设置地类图班：在左侧Layers下选中地类图班，右键单击，选择Properties，打开Layer Properties对话框，点击Symbology→Categories→Value field下拉菜单选择DLMC字段，点击Add All Values，然后注意双击相应图例打开Symbol Selector对话框给每一土地类型配置相应的图例（图7）。

线状地物：在左侧Layers下选中线状地物，右键单击，选择Properties，打开Layer Properties对话框，点击Symbology→Categories→Value field下拉菜单选择DLMC字段，，点击Add All Values，然后注意双击相应图例打开Symbol Selector对话框给每一土地类型配置相应的图例。

村界：双击村界图层的矩形图例框，打开Symbol Selector，点击Editor Symbol，打开Symbol Property Editor对话框，color选择no color，点击outline打开Symbol Selector对话框，选择村界对应的线型（图8）。

利用ArcGIS做一张三调土地利用现状图

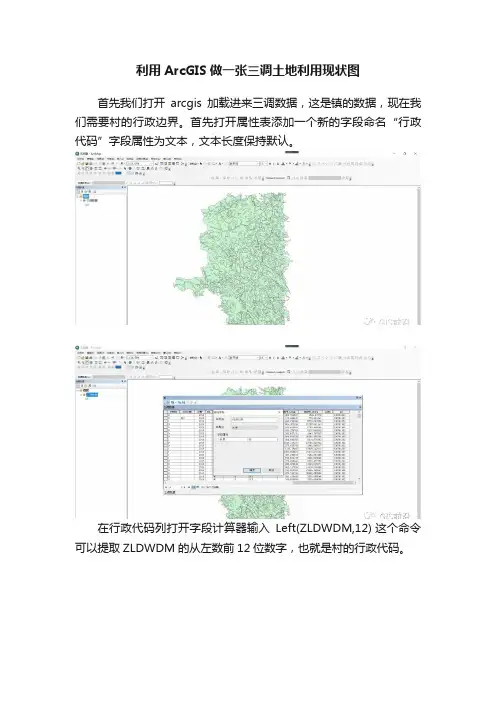

首先我们打开arcgis加载进来三调数据，这是镇的数据，现在我们需要村的行政边界。

首先打开属性表添加一个新的字段命名“行政代码”字段属性为文本，文本长度保持默认。

在行政代码列打开字段计算器输入Left(ZLDWDM,12) 这个命令可以提取ZLDWDM的从左数前12位数字，也就是村的行政代码。

地理处理工具调出融合命令，融合字段选择ZLDWDM和ZLDWMC，点击确定后生成新的shp文件，右击打开属性表后看到字段只剩下村名以及村的行政代码。

双击图层调出属性面板，点击符号-编辑符号-掩膜-晕圈，为字体添加白色描边。

点击图层右键找到标注要素，勾选上，然后将图层填充和描边改为无，则标注完成。

如出现标注名称重复，则放置属性改为每个要素放置一个标注。

我们继续对三调数据融合，融合字段选择无，生成新的面要素，填充改为无，描边选择粉红色，然后复制粘贴一个，同样填充为无，描边为颜色稍深的粉红色，则生成一个渐变的晕圈。

下一步我们对三调进行符号化，双击调出属性面板，类别-与形式中符号匹配，选择三调符号库进行匹配，点击匹配样式完成符号化，如下图所示。

之后我们切换到布局视图，点击插入图例，右键转换为图形并取消组，进行排版。

我们插入图例时可以选择图例的列数，然后选择是否有外轮廓的填充背景以及填充图框
点击插入，内图框线，填充浅灰色后作为图框。

点击插入标题以及指北针、比例尺等元素，完成出图。

总结：三调数据融合形成下一级别行政边界，同时融合形成晕线。

对三调进行标注并符号化，插入图例以及图名比例尺及其他要素。

对图框进行排版。

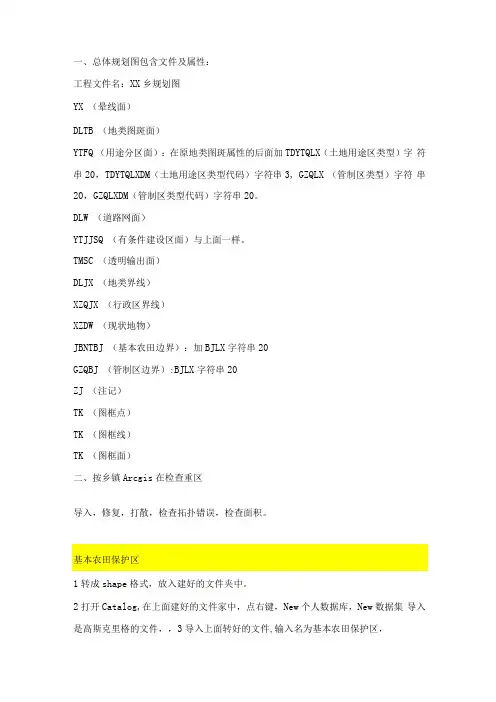

一、总体规划图包含文件及属性：工程文件名：XX乡规划图YX （晕线面）DLTB （地类图斑面）YTFQ （用途分区面）：在原地类图斑属性的后面加TDYTQLX（土地用途区类型）字符串20，TDYTQLXDM（土地用途区类型代码）字符串3, GZQLX （管制区类型）字符串20，GZQLXDM（管制区类型代码）字符串20。

DLW （道路网面）YTJJSQ （有条件建设区面）与上面一样。

TMSC （透明输出面）DLJX （地类界线）XZQJX （行政区界线）XZDW （现状地物）JBNTBJ （基本农田边界）：加BJLX字符串20GZQBJ （管制区边界）:BJLX字符串20ZJ （注记）TK （图框点）TK （图框线）TK （图框面）二、按乡镇Arcgis在检查重区导入，修复，打散，检查拓扑错误，检查面积。

1转成shape格式，放入建好的文件夹中。

2打开Catalog,在上面建好的文件家中，点右键，New个人数据库，New数据集导入是高斯克里格的文件，，3导入上面转好的文件,输入名为基本农田保护区，OK。

4打开Arcinfor,添加上面数据库的基本农田保护区。

5 修复：在DMT 中，Feature,Repaire 中，不打钩，OK。

6打散：编辑，全选，打散。

7核对面积：在属性表中，右击面积Sta看总面积记下来，再看Shape-area总面8积，要一模一样，如果不是就合Mapgis核对检查原因。

（如果很特别的掉去就去Mapgis中切割那块，在导入复制进去，其他不用动）9修改拓扑错误：若跳区，按住shift点跳去周围的面，在编辑中选自动生成面，在跳区出点3下要移动点，若属性相同就Merge，保存。

若前面的做不了，就去Mapgis中，把原来那块多切割几次，把整块变成多块后转成shape后，复制进去。

核对面积一样就可以了。

10检查重区：在Catalog数据集中New拓扑关系，重区，是。

11导入人废815中，让拓扑关系处于编辑状态，查看有多少错误，修改。

卢真珍一、总体规划图包含文件及属性：工程文件名：XX乡规划图YX（晕线面）DLTB（地类图斑面）YTFQ（用途分区面）：在原地类图斑属性的后面加TDYTQLX(土地用途区类型)字符串20，TDYTQLXDM(土地用途区类型代码)字符串3，GZQLX（管制区类型）字符串20，GZQLXDM(管制区类型代码)字符串20。

DLW（道路网面）YTJJSQ（有条件建设区面）与上面一样。

TMSC（透明输出面）DLJX（地类界线）XZQJX（行政区界线）XZDW（现状地物）JBNTBJ（基本农田边界）：加BJLX字符串20GZQBJ（管制区边界）：BJLX字符串20ZJ（注记）TK（图框点）TK（图框线）TK（图框面）二、按乡镇Arcgis在检查重区导入，修复，打散，检查拓扑错误，检查面积。

基本农田保护区1转成shape格式，放入建好的文件夹中。

2打开Catalog,在上面建好的文件家中，点右键，New个人数据库，New数据集导入是高斯克里格的文件，0.0001，3导入上面转好的文件,输入名为基本农田保护区，OK。

4打开Arcinfor，添加上面数据库的基本农田保护区。

5修复：在DMT中，Feature,Repaire中，不打钩，OK。

6打散：编辑，全选，打散。

7核对面积：在属性表中，右击面积Sta看总面积记下来，再看Shape-area总面8积，要一模一样，如果不是就合Mapgis核对检查原因。

（如果很特别的掉去就去Mapgis中切割那块，在导入复制进去，其他不用动）9修改拓扑错误：若跳区，按住shift点跳去周围的面，在编辑中选自动生成面，在跳区出点3下要移动点，若属性相同就Merge，保存。

若前面的做不了，就去Mapgis中，把原来那块多切割几次，把整块变成多块后转成shape后，复制进去。

核对面积一样就可以了。

10检查重区：在Catalog数据集中New拓扑关系，重区，是。

11导入Arcgis中，让拓扑关系处于编辑状态，查看有多少错误，修改。

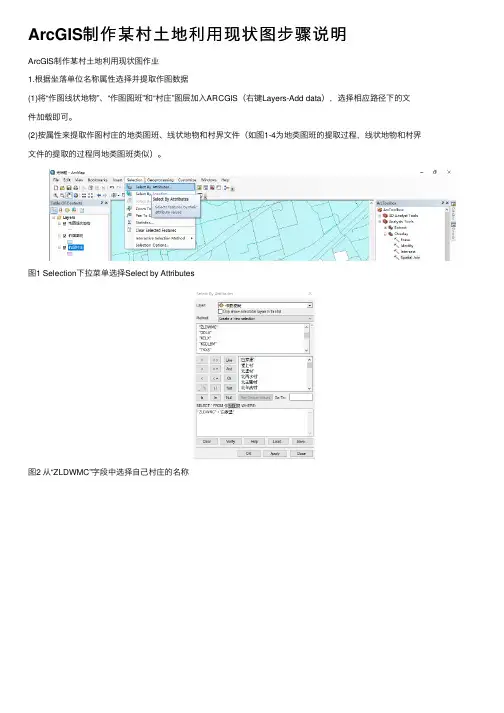

ArcGIS制作某村⼟地利⽤现状图步骤说明ArcGIS制作某村⼟地利⽤现状图作业1.根据坐落单位名称属性选择并提取作图数据(1)将“作图线状地物”、“作图图班”和“村庄”图层加⼊ARCGIS（右键Layers-Add data），选择相应路径下的⽂件加载即可。

(2)按属性来提取作图村庄的地类图班、线状地物和村界⽂件（如图1-4为地类图班的提取过程，线状地物和村界⽂件的提取的过程同地类图班类似）。

图1 Selection下拉菜单选择Select by Attributes图2 从“ZLDWMC”字段中选择⾃⼰村庄的名称图3 导出选中的地类图班图4 设置导出地类图班的存放路径并命名图5 选择相应村庄的线状地物和村界（导出过程同图3和4）2、设置地类图班、线状地物和村界的参数符号（1）制图符号库配置：Customize→Style Manager→Styles→Add Style to List,选择符号库（TDT10142007）的路径。

图6 制图符号库的配置（2）图例设置地类图班：在左侧Layers下选中地类图班，右键单击，选择Properties，打开Layer Properties对话框，点击Symbology→Categories→Value field下拉菜单选择DLMC字段，点击Add All Values，然后注意双击相应图例打开Symbol Selector对话框给每⼀⼟地类型配置相应的图例（图7）。

线状地物：在左侧Layers下选中线状地物，右键单击，选择Properties，打开Layer Properties对话框，点击Symbology→Categories→Value field下拉菜单选择DLMC字段，，点击Add All Values，然后注意双击相应图例打开Symbol Selector对话框给每⼀⼟地类型配置相应的图例。

村界：双击村界图层的矩形图例框，打开Symbol Selector，点击Editor Symbol，打开Symbol Property Editor对话框，color选择no color，点击outline打开Symbol Selector对话框，选择村界对应的线型（图8）。

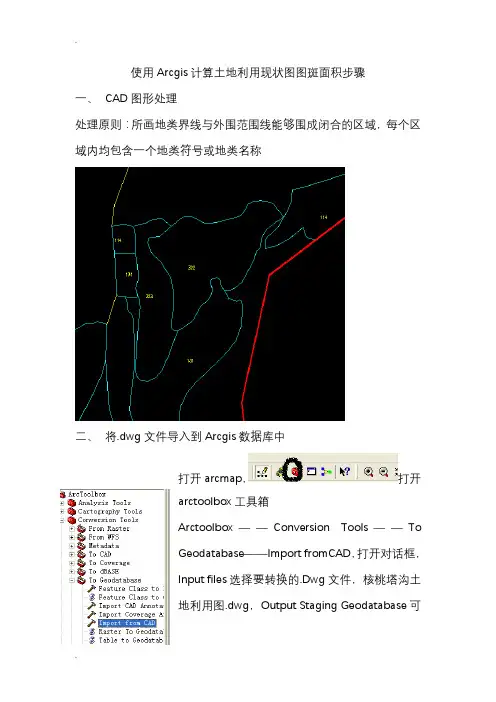

使用Arcgis计算土地利用现状图图斑面积步骤一、CAD图形处理处理原则：所画地类界线与外围范围线能够围成闭合的区域，每个区域内均包含一个地类符号或地类名称二、将.dwg文件导入到Arcgis数据库中打开arcmap，打开arctoolbox工具箱Arctoolbox——Conversion Tools——ToGeodatabase——Import fromCAD，打开对话框，Input files选择要转换的.Dwg文件，核桃塔沟土地利用图.dwg，Output StagingGeodatabase可选择默认，或者自己新建文件夹。

然后OK，即可将核桃塔沟土地利用图.dwg文件导入到核桃塔沟土地利用图_ImportCAD1.GDB中。

三、地类界线拓扑成面①添加.GDB数据库中的line线要素②打开Catalog，新建面要素在相应文件夹中，新建shapefile文件——选择polygon类型，ok即可新建面要素New_shapefile文件。

③拓扑成面开始编辑New_shapefile，line右键Selection——Select all，点击拓扑工具栏中工具，即可将线拓扑成面。

拓扑检查，将不能拓扑成面的线进行修改，直到所有线都能拓扑成面。

a、细小面积b、线不闭合④属性挂接，原则上GDB数据库中的属性不能直接挂接到面上，通过点属性进行过渡。

a、将属性挂接到点添加点point要素和Txtpro属性表，属性挂接完，打开点属性表检查属性是否已挂接上。

b、将点属性按空间位置挂接到面上，重新生成挂接属性后的面(重命名为00000000000000.shp)四、面积计算①面属性分类按面字段中的txtvalue分类a、将00000000000000.shp按字段txtvalue分类，右键——properties——Symbologyb、将00000000000000.shp按字段txtvalue显示，右键——properties——labelsC、对照cad图进行检查，检查属性是否赋对，若有问题，在编辑状态下，选择错误的面，在属性表中修改代码。

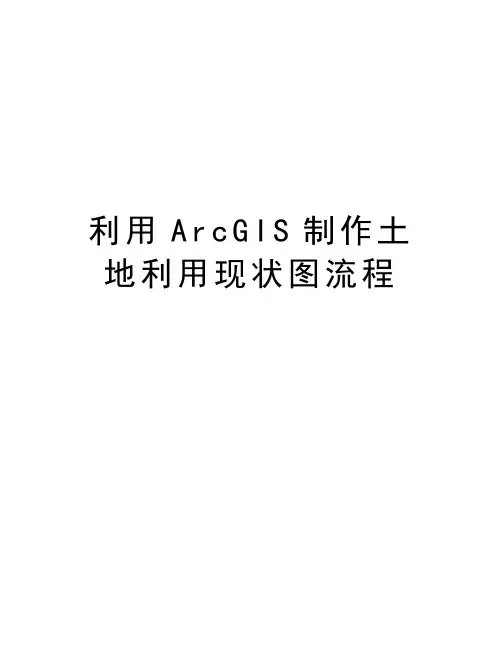

利用A r c G I S制作土地利用现状图流程
用ARCGIS制图土地利用现状图

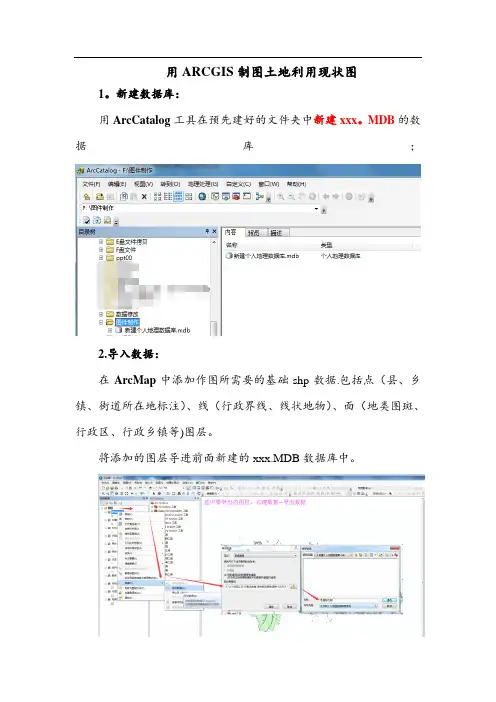

1.新建数据库：
用ArcCatalog工具在预先建好的文件夹中新建xxx.MDB的数据库；
2.导入数据：
在ArcMap中添加作图所需要的基础shp数据。

包括点（县、乡镇、街道所在地标注）、线（行政界线、线状地物）、面（地类图斑、行政区、行政乡镇等）图层。

将添加的图层导进前面新建的xxx.MDB数据库中。

或；在ArcCatalog中选中新建的mdb，右键→导入→要素类多个，将所需数据导入mdb。

3.添加数据：
将导入数据库数据添加到ArcMap中，内容列表中按照点、线、面顺序依次排列。

4.确定比例尺及图幅大小：
①在ArcMap界面选择视图→数据框属性→数据框→固定比例，按照图件要求确定比例尺，本教程选取1:50000。

②在ArcMap界面选择视图→布局视图→选中数据框→属性，调整位置和大小，使整个数据放在数据框内部；在页面空白处右键→页面和打印设置，按照自定义尺寸将整个数据框放在图纸中，保持左右距离匀称，上下距离要稍宽一点，标注图名及相关作图信息。

5.符号化：
选中要符号化的图层，右键→属性→符号系统→类别→唯一值→选择要在图中显示的字段→添加所有值→确定。

注：按照图件要求修改图层中各要素的表现形式。

6.图面整饰：
在ArcMap界面选择插入→数据框/标题/文本/比例尺/图例等，按照成图要求，完善相应的图面信息。

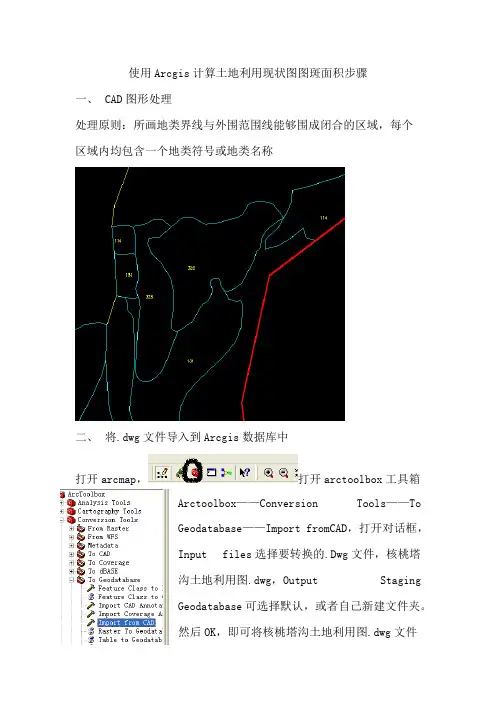

使用Arcgis计算土地利用现状图图斑面积步骤一、CAD图形处理处理原则：所画地类界线与外围范围线能够围成闭合的区域，每个区域内均包含一个地类符号或地类名称二、将.dwg文件导入到Arcgis数据库中打开arcmap，打开arctoolbox工具箱Arctoolbox——Conversion Tools——ToGeodatabase——Import fromCAD，打开对话框，Input files选择要转换的.Dwg文件，核桃塔沟土地利用图.dwg，Output StagingGeodatabase可选择默认，或者自己新建文件夹。

然后OK，即可将核桃塔沟土地利用图.dwg文件导入到核桃塔沟土地利用图_ImportCAD1.GDB中。

三、地类界线拓扑成面①添加.GDB数据库中的line线要素②打开Catalog，新建面要素在相应文件夹中，新建shapefile文件——选择polygon类型，ok即可新建面要素New_shapefile文件。

③拓扑成面开始编辑New_shapefile，line右键Selection——Select all，点击拓扑工具栏中工具，即可将线拓扑成面。

拓扑检查，将不能拓扑成面的线进行修改，直到所有线都能拓扑成面。

a、细小面积b、线不闭合④属性挂接，原则上GDB数据库中的属性不能直接挂接到面上，通过点属性进行过渡。

a、将属性挂接到点添加点point要素和Txtpro属性表，属性挂接完，打开点属性表检查属性是否已挂接上。

b、将点属性按空间位置挂接到面上，重新生成挂接属性后的面(重命名为00000000000000.shp)四、面积计算①面属性分类按面字段中的txtvalue分类a、将00000000000000.shp按字段txtvalue分类，右键——properties——Symbologyb、将00000000000000.shp按字段txtvalue显示，右键——properties——labelsC、对照cad图进行检查，检查属性是否赋对，若有问题，在编辑状态下，选择错误的面，在属性表中修改代码。

使用Ar c g i s计算土地利用现状图图斑面积使用Arcgis计算土地利用现状图图斑面积步骤一、 CAD图形处理处理原则：所画地类界线与外围范围线能够围成闭合的区域，每个区域内均包含一个地类符号或地类名称二、将.dwg文件导入到Arcgis数据库中打开arcmap，打开arctoolbox工具箱Arctoolbox——Conversion Tools——ToGeodatabase——Import fromCAD，打开对话框，Input files选择要转换的.Dwg文件，核桃塔沟土地利用图.dwg，Output StagingGeodatabase可选择默认，或者自己新建文件夹。

然后OK，即可将核桃塔沟土地利用图.dwg文件导入到核桃塔沟土地利用图_ImportCAD1.GDB中。

三、地类界线拓扑成面①添加.GDB数据库中的line线要素②打开Catalog，新建面要素在相应文件夹中，新建shapefile文件——选择polygon类型，ok即可新建面要素New_shapefile文件。

③拓扑成面开始编辑New_shapefile，line右键Selection——Select all，点击拓扑工具栏中工具，即可将线拓扑成面。

拓扑检查，将不能拓扑成面的线进行修改，直到所有线都能拓扑成面。

a、细小面积b、线不闭合④属性挂接，原则上GDB数据库中的属性不能直接挂接到面上，通过点属性进行过渡。

a、将属性挂接到点添加点point要素和Txtpro属性表，属性挂接完，打开点属性表检查属性是否已挂接上。

b、将点属性按空间位置挂接到面上，重新生成挂接属性后的面(重命名为00000000000000.shp)四、面积计算①面属性分类按面字段中的txtvalue分类a、将00000000000000.shp按字段txtvalue分类，右键——properties——Symbologyb、将00000000000000.shp按字段txtvalue显示，右键——properties——labelsC、对照cad图进行检查，检查属性是否赋对，若有问题，在编辑状态下，选择错误的面，在属性表中修改代码。

ARCGIS土地利用现状图教程ArcGIS 10.2英文版土地利用现状图教程前言：ARCGIS作为GIS领域最优秀的软件之一，有必要让17级新成员熟悉其基本操作。

所以本阶段培训的软件为ARCGIS。

机房统一安装的为10.1版本，本教程虽采用10.2编写，但基本操作与10.1一致。

通过本次培训，新成员可熟悉ARCGIS的基本界面和操作。

请大家认真阅读本教程，培养自己的自学能力。

如果教程上没指出而自己又不会解决的，及时讨论或者请教师哥师姐们。

一、建立库文件。

1、首先在自己将要保存数据的磁盘或优盘内建立一个文件夹，名称为自己的班级-姓名，例如：地信142-李鹏。

为了便于后续选择与保存文件，建议大家把制图用的“山东建筑大学.tif”文件拷贝到该文件目录下。

2、建库。

（1）打开ArcCatalog,点击桌面上的“开始->ArcGIS->ArcCatalog”进入ArcCatalog 界面。

（2）在ArcCatalog界面左边的Catalog目录栏中找到Folder Connection，选中Folder Connection，右键选择Connect to Folder，找到自己刚才建立的文件夹并点击确定。

连接到文件夹后，右键单击“文件夹”->New->File Geodatabase，建立一个地理数据库文件命名为你自己的学号。

（3）右击20140113057.gdb->New->Feature Dataset，建立一个要素集，如下图：注意：该数据集一定要建在上一步建立的数据库中。

命名为下划线+自己的学号，如下图，单击“下一步”。

（要素集名称不能以数字开头，只能以下划线或者字母开头。

）在上图中点击“Import”,导入一个空间参考。

在出现的界面中选择提供的“山东建筑大学1”这张影像图作为空间参考。

然后单击“下一步”直到完成。

（4）右键单击刚才建立的要素集，建立两个要素类分别用于存放“点”和“线”数据。

使用ArCgiS 计算土地利用现状图图斑面积步骤、CAD 图形处理处理原则:所画地类界线与外围范围线能够围成闭合的区域, 每个区 域内均包含一个地类符号或地类名称将.dwg 文件导入到ArCgiS 数据库中ImPQlt from CAD倉 Ras ,ter Io GeOdat i 董 TabLe to (jeodata'D打开 arcmap ，打开睜 AL CToIJlboX+ 曲 AnaIyS i≡ TODIS+ CartograPhy TOOIS-尋 CcInVer Sion ToOIS+ ⑧ FroInt RaEt er1+ 令 FrCml WS+ 督 Metadata1+ 知 TD CAL+ & TQ I C(JVera¢6 l÷ ⅛ T∩ dBASE -⅛ T Q GeCdatabaSeF⅛⅛∙tur⅛ Cla≡≡ t o :吉 Feature Class to 1 尸Import CAE l ⅛τ∏Qti' ImPOrtCoverage karctoolbox 工具箱ArCtoolboX -------- ConVerSion Tools ------------ To GeodatabaSe ---- ImPOrt fromCAD 打开对话框，InPUt files 选择要转换的.Dwg 文件，核桃塔沟 土地利用图.dwg ，OUtPUt Staging GeOdatabaSe可选择默认，或者自己新建文件夹。

然后OK即可将核桃塔沟土地利用图。

dwg文件导入到核桃塔沟土地利用图_lmportCAD1.GDB中InpULit FileS餐Tfi石話M云Gi占芝百真电亍云吕口芷；益云Fi*盂∙"⅛面瑕桃帚构=Etts牡用⅛Γ⅛⅛手I C∖ IU址ui⅛sL雪a⅛圧S^L⅜LiLn⅞^∖⅜d⅛ij⅝isΛE⅜Λ⅛fiAj⅞面t核挑皓润非t⅞fl前用痢J[flφm L∣Z⅛I⅛ GE且Ξp ∆t i. A∣l Raf arencA (IIPti OKAI )ErI EKPlEide C⅛mjnleκ D⅛j⅞et≡ C*ptiOctaIJ匚*G∣BivronrtiiErita」・三、地类界线拓扑成面SDRe CΛDSL ⅛∣—O _rj -⅛■F E 3∙ΓE⅞①添加VZ IGDB数据库中的盘:跻line线要素Ay ⅞②打开Catalog「新建面要素在相应文件夹中,新建ShaPefiIe 文件----- 选择polygon类型,Ok即可新建面要素NeW_ShaPefiIe 文件。

使用Arcgis计算土地利用现状图图斑面积(miàn jī)步骤一、 CAD图形处理处理原则：所画地类界线与外围范围线能够围成闭合(bì hé)的区域，每个区域内均包含一个地类符号或地类名称二、将.dwg文件(wénjiàn)导入到Arcgis数据库中打开(dǎ kāi)arcmap，打开(dǎ kāi)arctoolbox工具箱Arctoolbox——Conversion Tools——ToGeodatabase——Import fromCAD，打开对话框，Input files选择要转换的.Dwg文件，核桃塔沟土地利用图.dwg，Output Staging Geodatabase可选择默认，或者自己新建文件夹。

然后OK，即可将核桃塔沟土地利用图.dwg文件导入到核桃塔沟土地利用图_ImportCAD1.GDB中。

三、地类界线(jièxiàn)拓扑成面①添加(tiān jiā).GDB数据库中的line线要素(yào sù)②打开(dǎ kāi)Catalog，新建面要素在相应(xiāngyīng)文件夹中，新建shapefile文件——选择polygon类型，ok即可新建面要素New_shapefile文件。

③拓扑(tuò pū)成面开始(kāishǐ)编辑New_shapefile，line右键Selection——Select all，点击(diǎn jī)拓扑工具栏中工具(gōngjù)，即可将线拓扑成面。

拓扑检查，将不能拓扑成面的线进行(jìnxíng)修改，直到所有线都能拓扑成面。

a、细小面积b、线不闭合④属性挂接，原则上GDB数据库中的属性不能直接挂接到面上，通过点属性进行过渡。

a、将属性挂接到点添加点point要素和Txtpro属性表，属性挂接完，打开点属性表检查(jiǎnchá)属性是否已挂接上。
