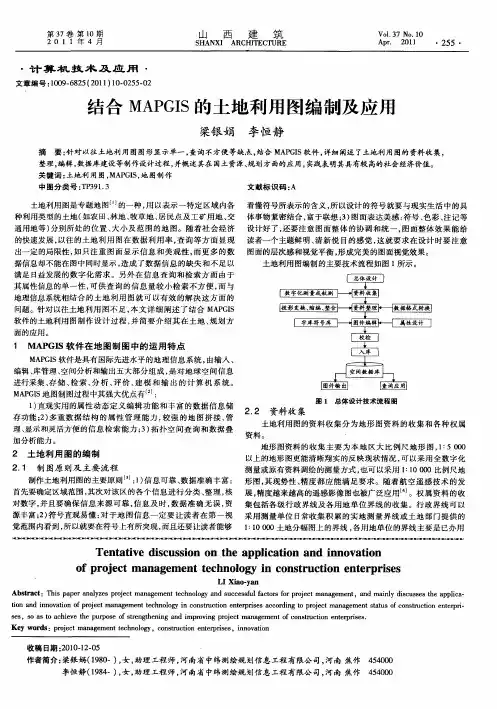

MapGIS制作1_10000土地利用现状图的技术与方法

1：5万、1：10万土地利用图编制流程图一、资料收集2004年1：10000土地利用现状分幅图数据（MAPINFO、AutoCAD、MAPGIS 矢量数据）。

二、矢量数据处理1、MAPINFO矢量数据转换为栅格数据由于缩编需要对图形进行重新矢量化采集，所以先要形成各分幅图的栅格数据。

栅格数据可以在MAPINFO中对现有1：10000分幅图数据（矢量数据）采用直接存储为栅格数据的方式得到。

存储前，需将线状、境界的线宽细，符号、文字改小。

（存出标准分幅图线宽可改成0.2粗，符号改为2号，文字改为7号。

根据不同情况，可作调整）。

存出的影像，可在Photoshop中作裁切→锐化→模糊处理，裁切后的影像时，应尽量将白边裁完，方便cad使用。

矢量化时，可将几幅影像拼在一起画，减少接边的工作量，也容易掌握稀密度。

2、DWG数据坐标系处理原始资料中，除嘉陵区及营山县分别为MAPINFO格式数据和MAPGIS格式数据外，都为DWG格式数据，且其坐标都缩小了10倍，需要对其进行坐标系处理。

a、分幅数据中，以内图框左下角为基点，对所有数据进行10倍的放大；b、运行生成图框程序，生成当前区县的图框结合表；c、将放大的数据，插入到当前区县图框结合表中正确的位置，另存为分幅数据；d、删除分幅数据中的图框结合表。

DWG数据坐标系处理结束。

3、MAPGIS数据转换为MAPINFO数据数据转换较为复杂，且技术路线的正确性正在验证中，有待进一步进行确认。

MAPGIS数据转换为MAPINFO数据将在稍后进行补充。

三、按照1：5万的缩编要求进行制图综合1. 采用在计算机内直接综合（边综合边矢量化）的方法原图采用2004年1：10000土地利用现状图，进行矢量化采集（相对于1：10000土地利用现状图，1：50000图形长度缩小5倍，面积缩小25倍），并进行图形的综合处理和适当取舍达到缩编为1:50000的目的。

缩编后各地类面积比例应与缩编前各地类面积比例相近。

用AＲCGIS制图土地利用现状图
１、新建数据库:
用AｒcCatalog工具在预先建好得文件夹中新建xxx、ＭDB得数据库；
２、导入数据：
在AｒcMaｐ中添加作图所需要得基础shp数据。

包括点（县、乡镇、街道所在地标注）、线(行政界线、线状地物)、面(地类图斑、行政区、行政乡镇等)图层。

将添加得图层导进前面新建得ｘxx、MDB数据库中。

或；在AｒcCaｔａlｏｇ中选中新建得mdb,右键→导入→要素类多个，将所需数据导入ｍｄb。

３、添加数据:
将导入数据库数据添加到ArｃＭaｐ中,内容列表中按照点、线、面顺序依次排列。

4、确定比例尺及图幅大小:
①在ArcMap界面选择视图→数据框属性→数据框→固定比例,按照图件要求确定比例尺,本教程选取１：５0００0。

②在ArcＭaｐ界面选择视图→布局视图→选中数据框→属性,调整位置与大小,使整个数据放在数据框内部;在页面空白处右键→页面与打印设置,按照自定义尺寸将整个数据框放在图纸中,保持左右距离匀称,上下距离要稍宽一点,标注图名及相关作图信息。

5、符号化:
选中要符号化得图层，右键→属性→符号系统→类别→唯一值→选择要在图中显示得字段→添加所有值→确定。

注:按照图件要求修
改图层中各要素得表现形式。

6、图面整饰:
在AｒｃMap界面选择插入→数据框/标题／文本／比例尺／图例等,按照成图要求,完善相应得图面信息。

利用A r c G I S制作土地利用现状图流程

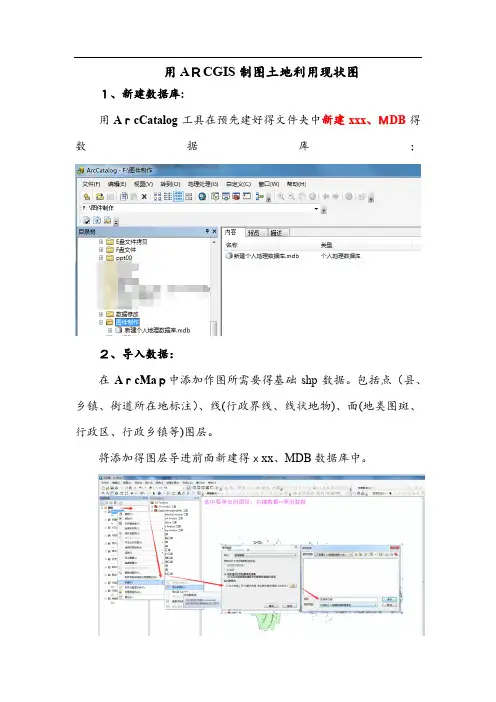

用ARCGIS制图土地利用现状图
1.新建数据库：
用ArcCatalog工具在预先建好的文件夹中新建xxx.MDB的数据库；
2.导入数据：
在ArcMap中添加作图所需要的基础shp数据。

包括点（县、乡镇、街道所在地标注）、线（行政界线、线状地物）、面（地类图斑、行政区、行政乡镇等）图层。

将添加的图层导进前面新建的xxx.MDB数据库中。

或；在ArcCatalog中选中新建的mdb，右键→导入→要素类多个，将所需数据导入mdb。

3.添加数据：
将导入数据库数据添加到ArcMap中，内容列表中按照点、线、面顺序依次排列。

4.确定比例尺及图幅大小：
①在ArcMap界面选择视图→数据框属性→数据框→固定比例，按照图件要求确定比例尺，本教程选取1:50000。

②在ArcMap界面选择视图→布局视图→选中数据框→属性，调整位置和大小，使整个数据放在数据框内部；在页面空白处右键→页面和打印设置，按照自定义尺寸将整个数据框放在图纸中，保持左右距离匀称，上下距离要稍宽一点，标注图名及相关作图信息。

5.符号化：
选中要符号化的图层，右键→属性→符号系统→类别→唯一值→选择要在图中显示的字段→添加所有值→确定。

注：按照图件要求修改图层中各要素的表现形式。

6.图面整饰：
在ArcMap界面选择插入→数据框/标题/文本/比例尺/图例等，按照成图要求，完善相应的图面信息。

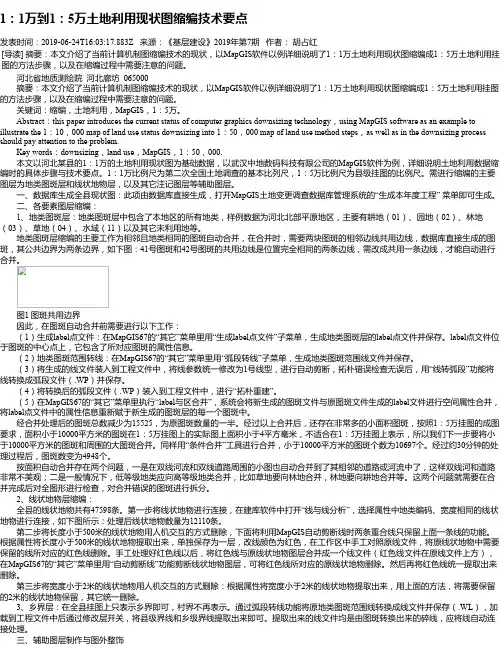

1：1万到1：5万土地利用现状图缩编技术要点发表时间：2019-06-24T16:03:17.883Z 来源：《基层建设》2019年第7期作者：胡占红[导读] 摘要：本文介绍了当前计算机制图缩编技术的现状，以MapGIS软件以例详细说明了1：1万土地利用现状图缩编成1：5万土地利用挂图的方法步骤，以及在缩编过程中需要注意的问题。

河北省地质测绘院河北廊坊 065000摘要：本文介绍了当前计算机制图缩编技术的现状，以MapGIS软件以例详细说明了1：1万土地利用现状图缩编成1：5万土地利用挂图的方法步骤，以及在缩编过程中需要注意的问题。

关键词：缩编，土地利用，MapGIS，1：5万。

Abstract：this paper introduces the current status of computer graphics downsizing technology，using MapGIS software as an example to illustrate the 1：10，000 map of land use status downsizing into 1：50，000 map of land use method steps，as well as in the downsizing process should pay attention to the problem. Key words：downsizing，land use，MapGIS，1：50，000. 本文以河北某县的1：1万的土地利用现状图为基础数据，以武汉中地数码科技有限公司的MapGIS软件为例，详细说明土地利用数据缩编时的具体步骤与技术要点。

1：1万比例尺为第二次全国土地调查的基本比列尺，1：5万比例尺为县级挂图的比例尺。

需进行缩编的主要图层为地类图斑层和线状地物层，以及其它注记图层等辅助图层。

一、数据库生成全县现状图：此项由数据库直接生成，打开MapGIS土地变更调查数据库管理系统的“生成本年度工程” 菜单即可生成。

2 Mapgis绘制(1万等)标准图框
点投影变换（出现话框图2-1）→系列标准图框→按需求选择比例尺，本次选择1：1万。

图2-1
图2-2
在选择比例尺后会弹出
对话框（图2-2）。

图框模式：按测绘局收集
的1：1万地形图为高斯坐
标实线公里网，如图选择；
（可以自己尝试其他选择
的效果。

）
投影参数中3个输入框：纬度和经度，在标准图中任意一点即可。

间距1万是1公里，5万是4公里。

看具体图的坐标网间距而定。

图框文件名：选择你的存放路径和你想取的文件名。

椭球参数：如果是54坐标系就选择北京54坐标系。

地质图称为老坐标系。

目前收集的一般就是80坐标系统，所以选择80西安坐标系。

（地质队提示：运用这2个选择，可以算出新老坐标系标准图幅编号，在收集该地形图需要填写，也方便查找。

全国统一编号）。

最后点确定→[这个界面是高级功能，用得比较少，可以自己现在看效果]默认点确定（即生成输入点（投影参数输入的点）所在图幅的标准图框。

ARCGIS制作1:10000分幅图教程本文中所使用的软件为ArcGIS9.3版本,以输出A1 JPG 格式图幅为例进行阐述：一、打开ArcMap界面并添加要素有两种方法：法一：1、打开ArcMap软件，点击菜单栏中的添加图标2、然后添加对应的图层要素文件。

若是第一次使用的情况下，则需要设定文件夹的连接，这样才能找到对应的文件，点击“connect to folder”（连接到文件夹，具体位置如下图红圈处所示），点击对应的文件夹即可。

法二：快速打开模板法（此法必须建立在有已建好的模板的情况下）1、直接找到对应的“xxx.mxd”文件，双击打开即可二、界面设置与整饰1、首先，将地图显示状态由Data View(数据视图)状态调整为Lzyout View(版面视图)状态，在地图显示窗口的左下角，如图：2、点击左上角的“File”，选择“Page and Print Setup”，进入如下对话框，界面如下：若电脑有连接打印机的话，则直接在“Print Setup”栏中设置好参数，同时在“Map Page Size”栏下方“Use Print Pager Settings”前面的复选框中打上勾即可；若没有连接打印机的话，则直接设置“Map Page Size”栏的“Page”中的“Standard Size”的参数即可。

另外，“Portrait”是“纵向”的意思，“Landscape”是“横向”的意思，在这里，以选择“横向”为例。

设置好后点击“OK”既可以看到界面中纸张页面框的大小发生了变化。

3、图层属性设置选中图层（会出现一个蓝色虚线框），然后点击鼠标右键，选择“properties…”打开属性对话框（1）设置图层的框架（以边框0.5磅为例）（2）固定图层的比例尺范围（以1:10000为例）选择“Data Frame”，如图所示：然后，选中图层，将图层移动到打印页面框中，将图层的框架缩小到打印页面框架范围内：在这里说一下这两个图标（上图红圈处）的区别：那个手巴掌标志是移动图层的，它可以改变图层在图层框架中的位置；而那个箭头标志则是整体移动或改变各种框架的，务必分清楚，否则容易出错。

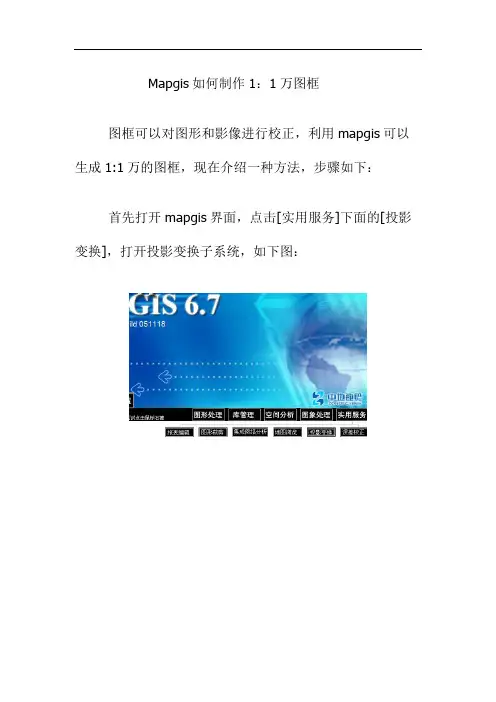

Mapgis如何制作1：1万图框
图框可以对图形和影像进行校正，利用mapgis可以生成1:1万的图框，现在介绍一种方法，步骤如下：首先打开mapgis界面，点击[实用服务]下面的[投影变换]，打开投影变换子系统，如下图：
然后点击[系列标准图框]下的子菜单[生成1:1万图
框]，如图：
然后会弹出如图所示的图框，填入起点维度和起点经度，选择一个椭球参数，视实际情况而，网间间距就选1，
图框文件名不用管，点击确定。

在弹出的文本框中如下选择：
再点击确定再确定，然后复位窗口，点选电线文件。

在选择[文件]子菜单[另存文件]，选择点线文件确定保存。

然后选择[投影转换]子菜单[进行投影变换]，如图
点[选择文件]，选择保存的线文件，[确定]。

点 [当前投影]，比例尺分母填10000，其他的视实际情况而定。

点[目的投影]，比例尺分母填1000，其他的视实际
情况而定。

保存文件，在输入编辑中打开即可。

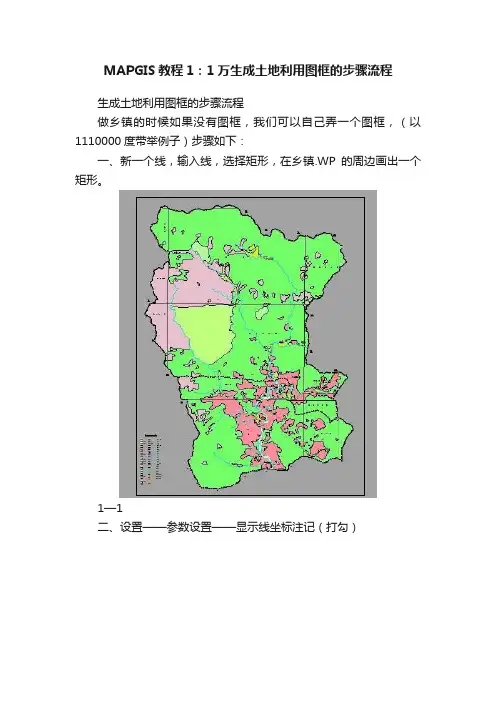

MAPGIS教程1：1万生成土地利用图框的步骤流程生成土地利用图框的步骤流程做乡镇的时候如果没有图框，我们可以自己弄一个图框，（以1110000度带举例子）步骤如下：一、新一个线，输入线，选择矩形，在乡镇.WP的周边画出一个矩形。

1—1二、设置——参数设置——显示线坐标注记（打勾）1—2三、当1:1复位窗口时显示的效果如下：四、打开坐标换算工具五、选择源坐标类型（平面坐标），选择目标坐标类型（大地坐标）1—5五、坐标转换——换带计算（如果当然所做的乡镇图是1110000度带的就在中央子午线里面轻输入111:00:00，相反如果乡镇图是1080000度带的就输入108:00:00）重复出现现两次对话框，输入同样的中央子午线。

1—61—7六、在新建线的矩形线的左下角显示的X、Y坐标输入到坐标转换里面（输入源坐标）——转换坐标1—8七、打开MapGIS的投影转换——生成土地利用图框（椭球参数设置为“北京……”,投影带“自定义”，设影方式“如果当前所做的乡镇图是1110000度带中央经线就输入1110000相反如果是1080000度带中央经线就输入1080000”）1—101—11八、比例尺1：1万（如果做的图是1：5万的话，以上的步骤除了这个其它都是一样的）输入1—8的X、Y坐标转换的目标坐标1—12九、同样的方法，在新建线矩形的右上角用转换坐标输入X、Y坐标。

1—131—14十、接着按下一步（下面的步骤根据自己所做的图情况而稍微的变动）1—15十一、升成完图框后，重新打开投影变换——投影转换——成批文件投影转换，在选项中，根据1—16的选项就可以了。

选择投影文件/目录（添加所要投影的文件），选择当前投影的参数，设置跟1—17一样，结果设影参数看1—18——开始投影——确定。

最后记得保存。

（1—161—171—18。

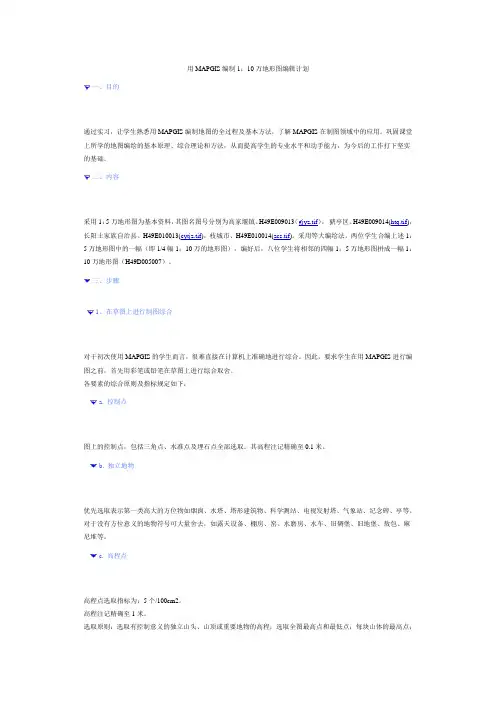

用MAPGIS编制1：10万地形图编辑计划一、目的通过实习，让学生熟悉用MAPGIS编制地图的全过程及基本方法，了解MAPGIS在制图领域中的应用。

巩固课堂上所学的地图编绘的基本原理、综合理论和方法，从而提高学生的专业水平和动手能力，为今后的工作打下坚实的基础。

二、内容采用1：5万地形图为基本资料，其图名图号分别为高家堰镇、H49E009013（gjyz.tif），猇亭区、H49E009014(htq.tif)，长阳土家族自治县、H49E010013(cytjz.tif)，枝城市、H49E010014(zcs.tif)。

采用等大编绘法，两位学生合编上述1：5万地形图中的一幅（即1/4幅1：10万的地形图），编好后，八位学生将相邻的四幅1：5万地形图拼成一幅1：10万地形图（H49D005007）。

三、步骤1、在草图上进行制图综合对于初次使用MAPGIS的学生而言，很难直接在计算机上准确地进行综合。

因此，要求学生在用MAPGIS进行编图之前，首先用彩笔或铅笔在草图上进行综合取舍。

各要素的综合原则及指标规定如下：a. 控制点图上的控制点，包括三角点、水准点及埋石点全部选取。

其高程注记精确至0.1米。

b. 独立地物优先选取表示第一类高大的方位物如烟囱、水塔、塔形建筑物、科学测站、电视发射塔、气象站、纪念碑、亭等。

对于没有方位意义的地物符号可大量舍去，如露天设备、棚房、窑、水磨房、水车、旧碉堡、旧地堡、敖包、麻尼堆等。

c. 高程点高程点选取指标为：5个/100cm2。

高程注记精确至1米。

选取原则：选取有控制意义的独立山头、山顶或重要地物的高程；选取全图最高点和最低点；每块山体的最高点；有山峰名称的高程点；一、二类方位物上的高程点；线状物体交叉点等。

选取后要求分布均匀。

d. 水系及附属物资料图上的单线仍以单线表示，线粗为0.1~0.4mm。

图上宽度不足0.8mm时，应以单线表示。

选取长度≥14mm的河流；选取图上面积≥16mm2的湖泊、水库；河宽、河深、河底性质及桥的说明注记均不表示。

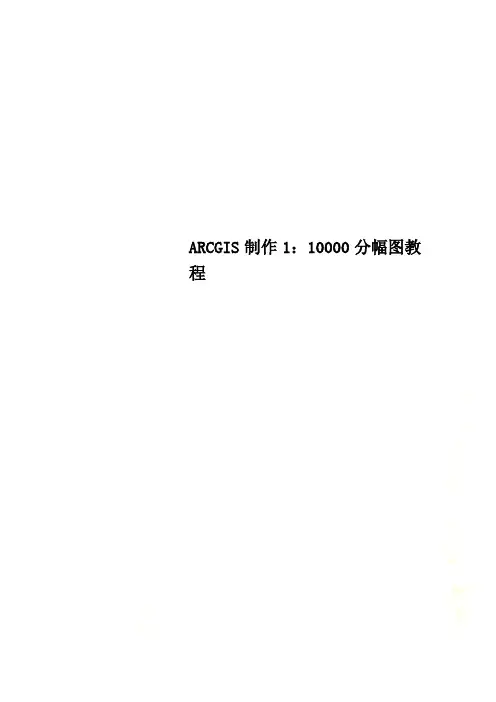

ARCGIS制作1：10000分幅图教程ARCGIS制作1:10000分幅图教程本文中所使用的软件为ArcGIS9.3版本,以输出A1 JPG 格式图幅为例进行阐述：一、打开ArcMap界面并添加要素有两种方法：法一：1、打开ArcMap软件，点击菜单栏中的添加图标2、然后添加对应的图层要素文件。

若是第一次使用的情况下，则需要设定文件夹的连接，这样才能找到对应的文件，点击“connect tofolder”（连接到文件夹，具体位置如下图红圈处所示），点击对应的文件夹即可。

法二：快速打开模板法（此法必须建立在有已建好的模板的情况下）1、直接找到对应的“xxx.mxd”文件，双击打开即可二、界面设置与整饰1、首先，将地图显示状态由Data View(数据视图)状态调整为Lzyout View(版面视图)状态，在地图显示窗口的左下角，如图：2、点击左上角的“File”，选择“Page and Print Setup”，进入如下对话框，界面如下：若电脑有连接打印机的话，则直接在“Print Setup”栏中设置好参数，同时在“Map Page Size”栏下方“Use Print Pager Settings”前面的复选框中打上勾即可；若没有连接打印机的话，则直接设置“Map Page Size”栏的“Page”中的“Standard Size”的参数即可。

另外，“Portrait”是“纵向”的意思，“Landscape”是“横向”的意思，在这里，以选择“横向”为例。

设置好后点击“OK”既可以看到界面中纸张页面框的大小发生了变化。

3、图层属性设置选中图层（会出现一个蓝色虚线框），然后点击鼠标右键，选择“properties…”打开属性对话框（1）设置图层的框架（以边框0.5磅为例）（2）固定图层的比例尺范围（以1:10000为例）选择“Data Frame”，如图所示：然后，选中图层，将图层移动到打印页面框中，将图层的框架缩小到打印页面框架范围内：在这里说一下这两个图标（上图红圈处）的区别：那个手巴掌标志是移动图层的，它可以改变图层在图层框架中的位置；而那个箭头标志则是整体移动或改变各种框架的，务必分清楚，否则容易出错。

1：10000土地利用现状图编制方法研究毕业设计(论文)终稿题目1:1万土地利用现状图制作方法实践学院测绘科学与技术学院专业地理信息系统班级0902班姓名吴文学号0910030215指导教师崔晓临日期2013年5月7日摘要土地是宝贵的不可再生资源。

随着人口不断的增长、经济迅猛发展，二十世纪以来，有限的土地和不断增长的人口之间的矛盾日益加深，人们对土地的不合理开发利用导致土地退化程度加剧，继而影响到全球的环境。

我国是人口大国，人口总数约占全世界人口的五分之一。

然而，我国的耕地面积约为9572万公顷，占世界耕地总面积7.7%。

再加上21世纪以来，我国城市化进度加大，城市拓展过程中侵占了大量耕地。

所以，加强土地的科学化管理与使用、切实保护耕地已成为我国当今迫在眉睫的一项国策。

土地利用现状图是用地图符号表达一定区域内的土地利用类型及其分布、反映区域内土地利用结构的专题地图。

1：1万土地利用现状图是目前我国要求各县级土地管理部门用来进行乡镇土地利用总体规划、实施耕地保护、规定基本农田、建立土地利用数据库，以及实施土地利用年度变更等工作所用的基础图件。

土地利用现状图的编绘有多种技术方法，目前主要的有基于ArcGIS平台、基于MapGIS平台、使用遥感影像制作土地利用现状图等多种技术方法。

本论文主要研究基于ArcGIS软件，利用第二次全国土地调查结果数据制作陕西省榆林市靖边县部分地区1:1万土地利用现状图。

本文详细介绍了使用ArcGIS制作1:1万土地利用现状图的操作过程，重点讲述了具体的操作细节、常见问题，以及一些作图技巧和经验。

此外，本文还讲述了其他几种现阶段流行的制作土地利用现状图的技术和方法。

最后，制作出目标区域的1:1万土地利用现状图。

关键字：土地利用，1:1万土地利用现状图，ArcGIS，地理信息系统ABSTRACTLand is valuable non-renewable resources. Since 21th, with the increase of population, the rapid development of economy, the contradiction between the limited land and the growing population is growing, people are not rational development and utilization of the land leads to land degradation degree aggravate, then affect the global environment.China is a country with a large population, the total population accounted for about 1/5 of the world's population. However, our country cultivated area of about 95720000 hectares, ac- counting for the world total cultivated area of 7.7%. Since after twenty-first Century, our coun- try city plan to increase the process of city development, occupied a great deal of cultivated land. Therefore, strengthen economics a national policy of China's imminent.Land use map is the map symbol shows the land use types and their distribution, reflecting the region land use thematic map structure. The 1:1 million map of land use actuality in our country at present the county land management departments for the land use planning, the im- plementation of arable land protection, provision of basic farmland, build land use database, and the implementation of basic graph element the annual land use change for work. The cur- rent land use map compilation of a variety of techniques, at present mainly is based on the ArcGIS platform, based on the MapGIS platform, the use of remote sensing image making land use map methods.This paper mainly studies based on the ArcGIS software, 1:1 million map of land use in the national land survey results of datebase produced in Jingbian County of Yulin city in shannxi province. This paper introduces in detail the use of operation process of ArcGIS production of 1:1 million map of land use actuality, focuses on the specific details of the operation, common problems, as well as some drawing skill and experience. In addition, this paper also describes several other stage.Technology and method of makingland using status of the popular. Finally, make the status of 1:1 million land use map target area.KEY WORDS: Land use, 1:10000 map of land use, ArcGIS, Geographic Information System目录第1章绪论 (8)1.1土地利用现状图及其在实际生产中的作用 (8)1.2国内外研究现状 (9)1.3研究背景及目的意义 (9)1.3.1 制图区的区域特点 (9)1.3.2 研究制作土地利用现状图的目的意义 (10)1.4土地利用现状图制作技术路线 (12)1.4.1 技术依据 (12)1.4.2 数学基础 (12)1.4.3 技术流程 (13)第2章几种制作土地利用现状图的技术 (14)2.1基于A RC GIS软件制作土地利用现状图 (14)2.1.1 数据准备技术指标 (14)2.1.2 技术路线 (14)2.1.3 结论 (15)2.2使用原有的大比例尺图件缩编小比例尺图件 (16)2.2.1缩编原则 (16)2.2.2设计方案 (16)2.2.3 缩编技术指标 (17)2.2.4 缩编关键技术 (18)2.2.5 结论 (18)2.3基于M AP GIS软件编制土地利用现状图 (18)2.3.1MapGIS软件简介 (18)2.3.2 基于MapGIS的地图制作流程 (18)2.3.3 基于MapGIS制作地图的优点 (19)2.4利用遥感影像更新土地利用现状图 (19)2.4.1遥感技术与土地利用信息 (19)2.4.2研究内容与技术路线 (19)2.4.3 利用遥感影像更新土地利用现状图的优点 (21)2.4.4存在问题 (22)2.5几种制图方法见的优劣性比较 (22)2.5.1 制图数据要求 (22)2.5.2 制图效率比较 (23)第3章使用ARCGIS软件制作1:1万土地利用现状图 (24)3.1数据资料及设备准备及技术指标 (24)3.1.1 数据资料准备 (24)3.1.2 设备准备 (24)3.1.3技术指标 (24)3.2A RC GIS软件简介 (24)3.31：1万分幅土地利用现状图数据组织形式 (26)3.3.1 图件组织形式 (26)3.3.2 ArcMap地图文档 (27)3.41:1图幅制作 (28)3.4.1 地图制作流程 (28)3.4.2 数据裁剪 (29)3.4.3 图层名称 (30)3.5地图要素符号化 (31)3.5.1 地类图斑符号化 (32)3.5.2 地类图斑在符号化的过程中存在的问题 (36)3.5.3大图斑问题 (36)3.6地图制图表达 (39)3.6.1 制图表达简单介绍 (39)3.6.2 如何生成制图表达 (39)3.6.3 制图表达原理 (40)3.7使用制图表达 (42)3.7.1 使用地图表达处理大图斑 (42)3.7.2小图斑、长条图斑问题 (44)3.7.3符号压盖问题 (46)3.8线状地物符号化 (47)3.8.1 一般线状地物符号化 (47)3.8.2 行政区界线符号化 (48)3.9注记 (51)3.9.1注记自动标注 (52)3.9.2 Maplex模块管理标签 (55)3.9.3注记整饰 (56)3.10制图辅助要素 (60)3.10.1 桥、流向等有向符号的表示 (60)3.10.2各级政府驻地符号化 (62)3.11图外整饰 (63)3.11.1图框的整饰 (63)3.11.2 数据与图形 (66)3.11.3图框十字设置 (68)3.11.4 接合图表 (68)3.11.5 图名、比例尺 (70)3.11.6图例 (71)3.11.7图下文字 (73)3.11.8 打印出图 (74)3.12成果图 (75)第4章总结 (76)致谢 (77)参考文献： (78)第1章绪论1.1 土地利用现状图及其在实际生产中的作用土地利用现状图是用地图符号表达一定区域内的土地利用类型及其分布、反映区域内土地利用结构的专题地图。

第一部分建立土地利用现状数据库第一章数据准备第一节概述MAPGIS土地利用数据库管理系统软件主要是针对县市级1:10000土地利用现状图的日常管理而开发的软件，它的使用步骤和操作模块按照以下图示进行，各个部分可以单独使用，也可以联合一体，以下操作是在MAPGIS软件6.2及以上版本的基础上实现的。

变更数据处理如下图：第二节图形数据采集图形数据的采集一般是利用1:10000标准分幅土地利用图完成的，所以本节内容按照分幅数据和图幅数据合并方式编写，图形数据的图幅合并一般在分幅属性录入和归并后进行，即此时的分幅图形文件是带有属性数据的，合并后的图形是整个县（市）的，也带有属性。

1.2.1 图纸扫描对不同类型和质量的图件采用不同的扫描方式。

对于薄膜图和单色纸图，采用黑白二值方式扫描；对于彩色纸图，采用灰度方式扫描。

1:10000土地利用现状图可以采用单幅分块扫描或单幅整块扫描，分辨率不得低于200DPI，文件保存为TIFF格式。

注意，扫描时图纸要放正，扫描得到的图像图幅下方两个内图廓点的连线与水平线的角度误差不超过0.2度。

1.2.2 图像校正图像校正的操作步骤如下：1、从“开始”菜单中找到程序组“MAPGIS土地利用数据库管理系统”，启动“MAPGIS 主菜单”程序。

2、在“MAPGIS主菜单”中启动“图像分析”模块。

3、从“文件”菜单下点击启动“数据输入”，将扫描的TIFF文件转换为内部MSI文件格式。

弹出如下对话框：（1）设定转换数据类型为TIF（*.tif）文件，指定目标文件目录为用户工作目录；（2）填加文件按钮用来填加扫描后的TIF文件到转换文件列表中，也可以直接点击添加目录按钮选择TIF文件所在的目录；（3）点击转换按钮开始数据格式转换，完成后系统提示转换成功；（4）转换完毕后，点击关闭按钮推出当前活动窗口。

2、点击“文件”菜单下“打开影像”命令，选择转换后的文件。

3、点击“镶嵌融合”菜单下“图幅生成控制点”命令，弹出如下窗口。

1：10000土地利用现状建库工作之图幅接边方法资环03级3班陶舒1030901407摘要：随着城市化的不断推进，土地利用类型在不断变更，土地资源也不断减少。

要及时、准确的掌握土地利用情况，抛弃传统方法的累赘、复杂与低效，建立土地利用空间数据库势在必行。

而图幅拼接过程是地理信息系统数据库建库过程中的重要环节，之前栅格图的校准、矢量化过程中的及时校准是拼合成败的关键，方法的选择更是其精度的保证。

关键字：土地利用现状建库图幅接边拓扑仿射变化1 前言随着城市化的不断推进，土地利用类型在不断变更，土地资源也不断减少。

如何及时、准确的掌握土地利用情况，势必要建立土地利用现状库。

传统的土地利用类型只能在行片或卫片等影像数据上进行解译，在以人工录入表格的方式建立属性数据库。

这种方法缺乏不能进行属性、空间数据互查，查询起来累赘、复杂。

那么，建立土地利用空间数据库就势在必行了。

尤其是建立一个面向对象的、可进行属性、图形互查的GIS空间数据库，对于土地资源的利用、城市的规划、自然保护乃至政府部门的管理都有着重大的意义。

其具体流程如下图：2 图幅拼接2.1 图幅拼接的重要性图幅拼接过程是地理信息系统数据库建库过程中的重要环节，之前栅格图的校准、矢量化过程中的及时校准是拼合成败的关键。

然而，由于我们在工作开始之初并未协调好，矢量化前的栅格图的校准并不是很准确，且矢量化过程中存在误差，因此当十个小组将各自进行处理、修正后的矢量图集中时，发现图幅周边的接边处或错开、或重叠，且图中误差程度在几毫米甚至十几毫米以上（如图1所示），图幅接边工作无法继续。

这时，我们请教了李老师，老师为我们提供了一种方法，即按照地图的经纬度生成标准的接边框，将每个组的图幅与此边框建立拓扑，设置优先级，保证矢量图以此边框为边界。

这为我们提供了一个很好的思路，工作继续开展。

2.2 图幅拼接的步骤2.2.1接边框的生成接边框的生成方法是多种多样的，我们是通过在ArcGIS中调用fishinet插件，输入成图范围左下角的经纬度坐标，设置图框数目为三行四列，且计算每个图框的长度、宽度（均以经度、纬度表示），系统自动生成。

MapGIS制作1：10000土地利用现状图的技术与方法赵新萍;胡敬红
【期刊名称】《城市勘测》
【年(卷),期】2004(000)002
【摘要】本文通过MapGIS系统的性能特点入手,着重讲述依据地理信息系统平台制图的技术与方法,并对其在项目中的应用情况进行较详细的阐述.
【总页数】2页(P35,45)
【作者】赵新萍;胡敬红
【作者单位】库尔勒市巴州土地勘测设计院,新疆库尔勒,841000;库尔勒市巴州土地勘测设计院,新疆库尔勒,841000
【正文语种】中文
【中图分类】P208
【相关文献】
1.应用MAPGIS进行土地利用现状图数字化的实践和探讨--以三水市土地利用现状图为例 [J], 周惠红
2.MAPGIS支持下土地利用现状图的编制 [J], 王建兰
3.基于MapGIS编制城镇土地利用现状图的研究 [J], 唐秋祥
4.MapGIS编制市级土地利用现状图的方法和流程 [J], 范培新;刘婷;于雷
5.基于MapGIS的土地利用现状图绘制 [J], 范亚楠;张立亭;陈竹安
因版权原因，仅展示原文概要，查看原文内容请购买。
