实验五 活动图

实验五活动图
一、实验目的
1．熟悉动态建模的概念和内容。

2．熟悉活动图的基本功能和使用方法。

3. 掌握如何使用建模工具绘制活动图方法。

二、实验器材
1. 计算机一台；
2. Rational Rose 工具软件；
三、实验内容
根据图书馆管理需求分析、用例图、类图等，应针对每个用例进行业务分析，说明其具体的业务流程，完成系统活动图。

四、实验过程和结果
以“删除读者信息”用例为例，说明绘制活动图的步骤。

1．管理员在录入界面，输入待删除的读者名；
2．“业务逻辑”组件在数据库中，查找待删除的读者名；
3．如果不存在，则显示出错信息，返回步骤（1），如果存在则继续；
4．“业务逻辑”组件判断“待删除的读者”是否可以删除；
5．如果不可以，则显示出错信息，返回步骤（8），如果可以则继续；
6．在数据库中，删除相关信息；
7．显示删除成功信息；
8．结束。

以此为例，完成以下活动图：
1)借阅者的活动图
2)图书管理员的活动图
3)系统管理员的活动图
五、实验小结。

目录实验一 UML建模基础及用例图实验二类图与对象图实验三序列图与协作图实验四状态图实验五活动图实验（一）UML建模基础及用例图实验目的1、熟悉UML建模工具Rational Rose的基本菜单及操作。

2、掌握UML的可见性规则和构造型的作用。

3、掌握用例的概念；掌握UML用例图的组成及作用。

4、掌握用例与用例之间的各种关系。

实验内容1、练习使用建模工具建立各种UML图形，并对图形进行相应编辑和修改。

2、认识各种UML关系，并用工具表示出来。

中南民族大学管理学院学生实验报告3、什么是用例？用例图中有哪些组成元素？在UML中是如何表示的？答：用例是对系统功能的描述，是向参与者提供重要价值的操作序列。

用例图有：用例、参与者、关联（系统边界）等元素。

用来显示在系统或其他实体内的用例与系统参与者之间的关系。

主要使用场合：需求获取、定义、分析4、用例与用例之间的包含关系、扩展关系和泛化关系各代表什么含义？它们之间有何区别？对以上三种关系各举一例，画出用例图，并进行说明。

(1)包含关系：基本用例的行为包含另一用例的行为。

基本用例描述在多个用例中都有的公共行为。

包含关系是本质上比较特殊的依赖关系，它比一般的依赖关系多了一些语义。

在包含关系中箭头的放向是从基本用例到包含用例的。

（2）扩展关系：扩展关系的基本含义和泛化关系相似，但在扩展关系中，对于扩展用例有更多的规则限制。

基本用例必须声明扩展点，而扩展用例只能在扩展点上增加新的行为和含义。

（3）泛化关系：代表一般与特殊的关系。

UML用例图中泛化关系的意思和面向对象程序设计中的继承的概念是类似的。

不同的是继承使用在实施阶段，泛化使用在分析、设计阶段。

在泛化关系中子用例继承了父用例的行为和含义，子用例也可以增加新的行为和含义或者覆盖父用例中的行为和含义。

5、完成书中94页例子，体会用例图建模的分析过程并模仿来画出该学生信息管理系统的用例图。

画出课后习题101页第4题。

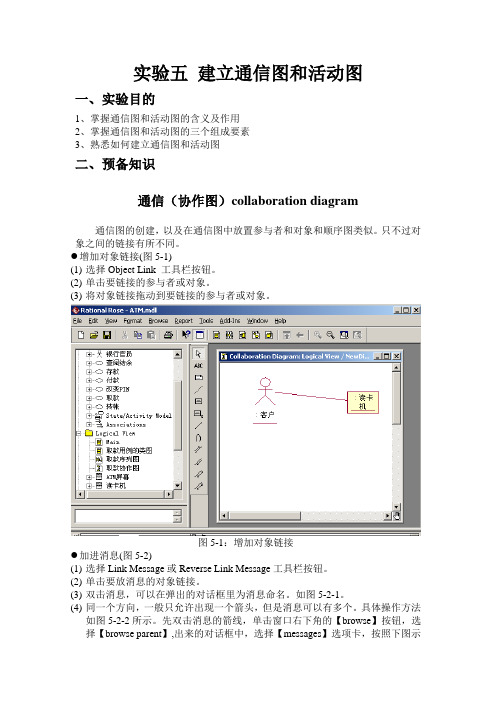

实验五建立通信图和活动图一、实验目的1、掌握通信图和活动图的含义及作用2、掌握通信图和活动图的三个组成要素3、熟悉如何建立通信图和活动图二、预备知识通信（协作图）collaboration diagram通信图的创建，以及在通信图中放置参与者和对象和顺序图类似。

只不过对象之间的链接有所不同。

●增加对象链接(图5-1)(1)选择Object Link 工具栏按钮。

(2)单击要链接的参与者或对象。

(3)将对象链接拖动到要链接的参与者或对象。

图5-1：增加对象链接●加进消息(图5-2)(1)选择Link Message或Reverse Link Message工具栏按钮。

(2)单击要放消息的对象链接。

(3)双击消息，可以在弹出的对话框里为消息命名。

如图5-2-1。

(4)同一个方向，一般只允许出现一个箭头，但是消息可以有多个。

具体操作方法如图5-2-2所示。

先双击消息的箭线，单击窗口右下角的【browse】按钮，选择【browse parent】,出来的对话框中，选择【messages】选项卡，按照下图示的方法添加消息。

图5-2-1：加进消息图5-2-2：为一个箭头添加多个消息 自反链接(图5-3)(1)选择Link to Self工具栏按钮。

(2)单击要链接的对象，会增加一个消息的箭头。

(3)双击消息，命名自反链接。

图5-3：建立自反链接建立活动图activity diagram活动图显示了从活动到活动的流。

活动图可以在分析系统业务时用来演示业务流，也可以在收集系统需求的时候显示一个用例中的事件流。

活动图显示了系统中某个业务或者某个用例中，要经历哪些活动，这些活动按什么顺序发生。

创建活动图（图6-1）(1) 用于分析系统业务：在浏览器中右击Use Case视图，选择new→activity diagram。

(2) 用于显示用例中的事件流：在浏览器中选中某个用例，然后右击这个用例，选择new→activity diagram。

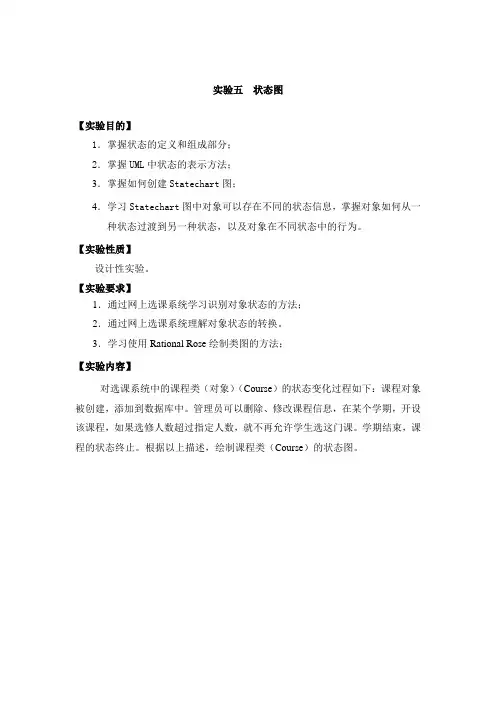

实验五状态图
【实验目的】
1．掌握状态的定义和组成部分；
2．掌握UML中状态的表示方法；
3．掌握如何创建Statechart图；
4．学习Statechart图中对象可以存在不同的状态信息，掌握对象如何从一种状态过渡到另一种状态，以及对象在不同状态中的行为。

【实验性质】
设计性实验。

【实验要求】
1．通过网上选课系统学习识别对象状态的方法；
2．通过网上选课系统理解对象状态的转换。

3．学习使用Rational Rose绘制类图的方法；
【实验内容】
对选课系统中的课程类（对象）（Course）的状态变化过程如下：课程对象被创建，添加到数据库中。

管理员可以删除、修改课程信息，在某个学期，开设该课程，如果选修人数超过指定人数，就不再允许学生选这门课。

学期结束，课程的状态终止。

根据以上描述，绘制课程类（Course）的状态图。

小学科学实验探究活动记录表年月日年级班第组年月日年级班第组年月日年级班第组年月日年级班第组年月日年级班第组年月日年级班第组实验探究活动名称磁铁的性质器材准备各种形状的磁铁、回形针、线、水槽、泡沫、吸管探究过程磁铁能吸引哪些物体条形磁铁、铁钉条形磁铁、蹄形磁铁、大头针（能被吸引的物体用“ √” 表示，不能被吸引的物体用“×” 表示）物体名称猜测实验结果铜片铁片铝片纸片塑料橡胶棉棒1、磁铁能吸。

二、磁铁的磁性可以。

三、磁铁的磁性最强。

探究过程小磁针、锥形底座玻璃棒，条形磁铁2块（筷子、环形磁铁2块）两块磁铁的磁极相互靠近观察到的现象S极与S极N极与N极S极与N极N极与S极四、磁铁能指示方向。

指南的一端叫极，用“”表示；指北的一端叫极，用“”表示五、根据实验现象，我认为磁极相互作用的规律是。

备注1、实验器材轻拿轻放，避免损坏2、实验操作过程中注意安全年月日年级班第组年月日年级班第组年月日年级班第组年月日年级班第组年月日年级班第组实验探究活动名称比较吸进和呼出的气体学生自主空间器材准备澄清石灰水、塑料袋。

（木条、火柴、集气瓶、玻璃管、玻璃片）（1）用排水法收集呼出的气体，并用燃着的木条分别插入盛有空气和呼出气体的集气瓶中木条在空气瓶中比在呼出的气体瓶中燃烧更旺呼出的气体中，氧气的含量比空气中更（2）在新鲜的空气和呼出的气体的集气瓶中，分别滴入数滴澄清石灰水，振荡呼出的气体瓶中石灰水变浑浊，而空气瓶中无明显变化呼出的气体中，二氧化碳的含量比空气中更（3）取两块干燥的玻璃片，对着其中一块呼气，观察玻璃片上水蒸气的情况，并与另一块放在空气中作比较呼气的玻璃片上出现水雾，而放在空气中的玻璃片上没有明显变化呼出的气体中，水蒸气的含量比空气中更备注年月日年级班第组年月日年级班第组年月日年级班第组年月日年级班第组年月日年级班第组实验探究活动名称自制黑盒子学生自主空间器材准备盒子、滚珠、障碍厚纸板探究过程把小组内共同的认可的研究结果画下了：实验小结备注年月日年级班第组实验探究自制纸筒学生自主空间活动名称纸筒、长线、回形针、大头针器材准备画出分析纸筒的内部结构图：探究过程实验小结备注。

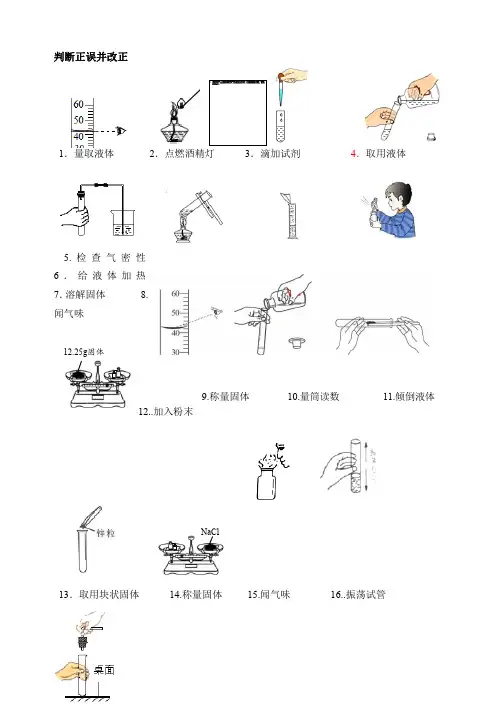

12.25g 固体
