注塑模零部件及作用定位圈：使注塑机喷嘴与模具浇口套对中，决定模具在注塑机上安装位置的零件。
定模座板：使定模固定在注塑机的固定工作台面的板件。
浇口套：直接与注塑机喷嘴或者压注模加料腔接触，带有主流道通道的衬套零件。
定模板：使压力机、注射机等的合模机构中不做开闭运动的载模板，在注塑机中安装定模的模板。
型芯：成型塑件内表面的凸状零件。
动模板：使压力机、注射机等的合模机构中做开闭运动的载模板，该板随液压活塞或连杆机构的移动带动模具运动。
支承板：防止成型零件（凸模、凹模、镶件或型芯）和导向零件轴向移动并承受成型压力的板件。
垫块：调节模具闭合高度，形成推出机构所需的推出空间的块状零件。
动模座板：使动模固定在注塑机的移动工作台面上的板件。
推杆固定板：用以固定推出和复位零件的以及推板导套的板件。
推板：支承推出和复位零件，直接传递机床推出力的零件。
导套：与安装在另一半模上的导柱相配合，用以确定动、静模的相对位置，保证模具相对运动导向精度的圆套型零件。
导柱：与安装在另一半模上的导套相配合，用以确定动、静模的相对位置，保证模具相对运动导向精度的圆柱型零件。
推板导套：与推板导柱相配合，用于推出机构导向的圆柱形零件。
推板导柱：与推板导套相配合，用于推出机构中的圆柱形导向件。
复位杆：借助模具的闭合动作，使推出机构复位的杆件。
拉料杆：为了拉出浇注套内的浇注凝胶，在主流道正对面，设置头部带有凹槽或者其他形状的杆件。
推杆：用于推出塑件或者浇注系统凝料的杆件。
限位钉：起限位作用，模架中用于顶板限位（于B板反面或顶板正面），对推出机构起支撑和调整作用并防止其复位时受异物障碍的零件。
推管：推出机构之一。
推件板：推出机构之一。
斜导柱、侧抽芯滑块、楔紧块：斜导柱、侧抽芯滑块、楔紧块等组成斜导柱侧抽芯机构。
模具主要零配件、项目名称及功能导柱(边钉、GP、定位销DP)--可分为普通型导柱(直边)和有托导柱(托边)，起定位导向作用，保证各类机构在工作过程中定位导向。
一般硬度为HRC58~62导套(胚司)--可分为直司(BB套)和托司(BA套)，起定位导向作用，配合导柱一起使用。
顶柱(EP/RP、回针、回程柱、回位销)--保持顶针板活动顺滑，并确保顶针回复原位。
中导柱(中GP针板边、EGP)--用做顶针板定位之用，承托顶针板的重量，使顶出及回复时更顺畅，保证顶针能正确垂直的顶出制品。
中导套(中BA、EGP)--配合中导柱一起使用，运用中导套设计使顶针板定位更加精确。
拉杆(水口边、SP)--承托上模重量，限制上夹板(定模面板)、水口板、A板之间的行程。
挡圈(水口介子)--固定在拉杆的末端，作用是限制上夹板、水口板、A板的行程距离，防止A板脱落浇口套(唧咀)是一个与注塑机连接的配件，塑胶料从此通道注入模内。
一般硬度为HRC53~58浇口套也就是模具浇注系统的主流道。
定位环(法兰)--用作模具与啤机容易对准和定位。
顶针将成品从模芯顶出，达到脱模的目的。
司筒(顶管)--将成品从模芯顶出，作用与顶针相同,但一般用于制品中心带有细孔的圆柱时的脱模.司筒针--用于制品的柱位孔成型,配合司筒使用,并不是脱模用途.撑头(SP)--承托B板,减少因注塑时受压变型.垃圾钉(ST)--承托着顶针板,由于它面积较少,可防止垃圾积在上面,令顶针板不平或变形.运水孔--用于对模具的有效冷却,使模温保持在一定的范围内.喉咀--安装在模具运水孔上,用来连接啤机的冷却水喉,一般用黄铜制成.拉料杆--1、分流道拉料杆：因分流道中所存的塑料不易脱落，便于开摸系时冷料脱模。
2、浇口拉料杆：在开模时从浇口套内拉出主流道凝料使与注塑机喷嘴分离，一般都设在冷料穴的尽端，拉料杆直径等于、浇口内孔大端的直径，以便于沟住冷料。
拉料杆一般由注塑机顶出机构的顶板带动，拉料杆孔不倒角,深度要求严格.分流锥--分流道较多时采用。

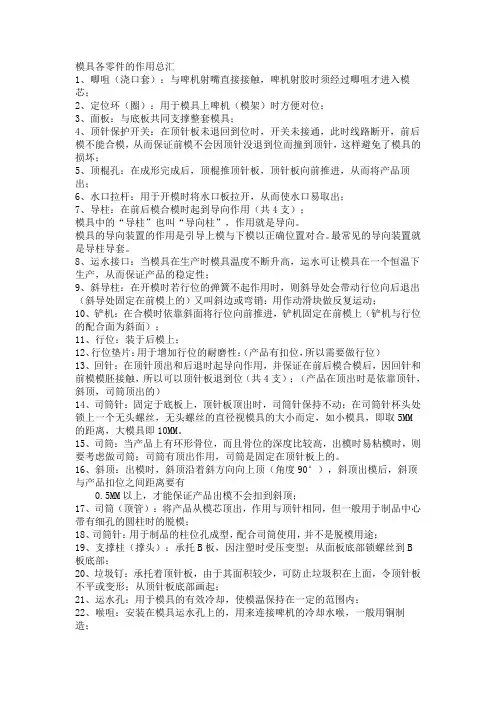

模具各零件的作用总汇1、唧咀（浇口套）：与啤机射嘴直接接触，啤机射胶时须经过唧咀才进入模芯；2、定位环（圈）：用于模具上啤机（模架）时方便对位；3、面板：与底板共同支撑整套模具；4、顶针保护开关：在顶针板未退回到位时，开关未接通，此时线路断开，前后模不能合模，从而保证前模不会因顶针没退到位而撞到顶针，这样避免了模具的损坏；5、顶棍孔：在成形完成后，顶棍推顶针板，顶针板向前推进，从而将产品顶出；6、水口拉杆：用于开模时将水口板拉开，从而使水口易取出；7、导柱：在前后模合模时起到导向作用（共4支）；模具中的“导柱”也叫“导向柱”，作用就是导向。
模具的导向装置的作用是引导上模与下模以正确位置对合。
最常见的导向装置就是导柱导套。
8、运水接口：当模具在生产时模具温度不断升高，运水可让模具在一个恒温下生产，从而保证产品的稳定性；9、斜导柱：在开模时若行位的弹簧不起作用时，则斜导处会带动行位向后退出（斜导处固定在前模上的）又叫斜边或弯销：用作动滑块做反复运动；10、铲机：在合模时依靠斜面将行位向前推进，铲机固定在前模上（铲机与行位的配合面为斜面）；11、行位：装于后模上；12、行位垫片：用于增加行位的耐磨性；（产品有扣位，所以需要做行位）13、回针：在顶针顶出和后退时起导向作用，并保证在前后模合模后，因回针和前模模胚接触，所以可以顶针板退到位（共4支）；（产品在顶出时是依靠顶针，斜顶，司筒顶出的）14、司筒针：固定于底板上，顶针板顶出时，司筒针保持不动；在司筒针杯头处锁上一个无头螺丝，无头螺丝的直径视模具的大小而定，如小模具，即取5MM的距离，大模具即10MM。
15、司筒：当产品上有环形骨位，而且骨位的深度比较高，出模时易粘模时，则要考虑做司筒；司筒有顶出作用，司筒是固定在顶针板上的。
16、斜顶：出模时，斜顶沿着斜方向向上顶（角度90°），斜顶出模后，斜顶与产品扣位之间距离要有0.5MM以上，才能保证产品出模不会扣到斜顶；17、司筒（顶管）：将产品从模芯顶出，作用与顶针相同，但一般用于制品中心带有细孔的圆柱时的脱模；18、司筒针：用于制品的柱位孔成型，配合司筒使用，并不是脱模用途；19、支撑柱（撑头）：承托B板，因注塑时受压变型；从面板底部锁螺丝到B板底部；20、垃圾钉：承托着顶针板，由于其面积较少，可防止垃圾积在上面，令顶针板不平或变形；从顶针板底部画起；21、运水孔：用于模具的有效冷却，使模温保持在一定的范围内；22、喉咀：安装在模具运水孔上的，用来连接啤机的冷却水喉，一般用铜制造；23、拉料杆：A、分流道拉料杆：因分流道中所存的塑料不易脱落，便于开模时冷料脱落；B、浇口拉料杆：在开模时从浇口套内拉出主流道凝料便于与注塑机喷嘴分离，一般在冷料穴的尽端，拉料杆直径等于浇口内径大端的直径，以便沟住冷料；24、滑块：是完成侧面抽芯的重要零件，配合导滑槽使用，用斜导柱带动其进行侧抽芯；25、行位（滑块槽）：是滑动横模，一般在制品侧面有凹凸形状时使用，分矩行（ T 型槽）和燕尾型，使滑块带动成型芯平稳而准确侧抽芯，其宽度公差可放宽；26、弹簧：起复位作用；27、小拉杆：同拉杆作用相同，起限位作用，为双分型面模具（细水口）中主要配件；28、限位钉（止动块）：起限位作用，模架中常用于顶板限位（于B板反面或顶板正面）；限位针：限制顶针板的顶出行程；29、排气槽：用于排出模具内本身的空气以及因塑料受热而产生的气体。
模具材料选用标准成型零部件材料选用.1 成型零部件指与塑料直接接触而成型制品的模具零部件，如型腔、型芯、滑块、镶件、斜顶、侧抽等。
.2 成型零部件的材质直接关系到模具的质量、寿命，决定着所成型塑料制品的外观及内在质量，必须十分慎重，一般要在合同规定及客户要求的基础上，根据制品和模具的要求及特点选用。
.3 成型零部件材料的选用原则是：根据所成型塑料的种类、制品的形状、尺寸精度、制品的外观质量及使用要求、生产批量大小等，兼顾材料的切削、抛光、焊接、蚀纹、变形、耐磨等各项性能，同时考虑经济性以及模具的制造条件和加工方法，以选用不同类型的钢材。
.4 对于成型透明塑料制品的模具，其型腔和型芯均需选用高镜面抛光性能的高档进口钢材，如718（P20+Ni 类）、NAK80（P21类）、S136（420类）、H13类钢等，其中718、NAK80为预硬状态，不需再进行热处理；S136及H13类钢均为退火状态，硬度一般为HB160-200，粗加工后需进行真空淬火及回火处理，S136的硬度一般为HRC40-50，H13类钢的硬度一般为HRC45-55（可根据具体牌号确定）。
.5 对于制品外观质量要求高，长寿命、大批量生产的模具，其成型零部件材料选择如下：a) 型腔需选用高镜面抛光性能的高档进口钢材，如718（P20+Ni类）、NAK80（P21类）等，均为预硬状态，不需再进行热处理。
b) 型芯可选用中低档进口P20或P20+Ni类钢材，如618、738、2738、638、318等，均为预硬状态；对生产批量不大的模具，也可选用国产塑料模具钢或S50C、S55C等进口优质碳素钢。
.6 对于制品外观质量要求一般的模具，其成型零部件材料选择如下：a) 小型、精密模具型腔和型芯均选用中档进口P20或P20+Ni类钢材。
b) 大中型模具，所成型塑料对钢材无特殊要求，型腔可选用中低档进口P20或P20+Ni类钢材；型芯可选用低档进口P20类钢材或进口优质碳素钢S50C、S55C等，也可选用国产塑料模具钢。
