1_ARM开发环境

ARM的开发方案1. 引言ARM（Advanced RISC Machines）是一种精简指令集计算机（RISC）架构，被广泛应用于移动设备、嵌入式系统和低功耗应用等领域。

本文将介绍ARM的开发方案，包括硬件和软件层面的开发工具和技术。

2. 硬件开发工具和技术在ARM的硬件开发过程中，我们可以使用以下工具和技术：2.1. 开发板和芯片选择合适的开发板和芯片对于ARM的开发至关重要。

一些常用的开发板包括Raspberry Pi、Arduino和STM32等，而常用的芯片包括ARM Cortex-M、Cortex-A系列等。

根据具体的应用需求和性能要求，选择合适的开发板和芯片。

2.2. 集成开发环境（IDE）在ARM的硬件开发过程中，集成开发环境是必不可少的。

常用的开发环境包括Keil MDK、Eclipse、IAR Embedded Workbench等。

这些IDE提供了编译、调试和仿真等功能，可以极大地提高开发效率。

2.3. 调试工具为了方便调试和分析程序，我们可以使用一些专门的调试工具。

常用的调试工具包括JTAG（Joint Test Action Group）和SWD（Serial Wire Debug）等。

这些工具可以帮助开发人员监视和修改程序的执行过程，便于定位和解决问题。

2.4. 仿真和模拟器在开发过程中，通过使用仿真和模拟器工具，可以在没有硬件设备的情况下进行软件的开发和调试。

这些工具可以模拟硬件的行为和运行环境，提高开发效率和降低开发成本。

3. 软件开发工具和技术ARM的软件开发过程中，我们可以使用以下工具和技术：3.1. 编程语言ARM的软件开发可以使用多种编程语言，包括C、C++、Python等。

其中，C 语言是最常用的一种，它可以直接访问硬件和控制外设，适合嵌入式系统的开发。

3.2. 软件开发库为了简化开发过程和提高效率，ARM提供了一些开发库，如CMSIS（Cortex Microcontroller Software Interface Standard）和HAL（Hardware Abstraction Layer）等。

实验报告实验题目ARM开发环境搭建 eclipse for arm姓名：学号：课程名称：所在学院：专业班级：任课教师：一、实验目的与要求：1、掌握 ARM 汇编语言的基本使用和一些伪指令的使用；2、熟悉 eclipse 开发工具建立汇编工程和仿真；四、实验过程、步骤及内容1、win7环境安装FS_JTAG工具（1）安装GCC 编译工具双击安装“华清远见-CORTEXA9 资料\工具软件\Windows\FS-JTAG\Yagarto 工具包”目录下的文件：yagarto-bu-2.21_gcc-4.6.2-c-c++_nl-1.190_gdb-7.3.1_eabi_20111119.exe（2）装Yagarto 工具包双击安装“华清远见-CORTEXA9 资料\工具软件\Windows\FS-JTAG\Yagarto 工具包”目录下的文件：yagarto-tools-20100703-setup.exe（3）安装FS_JTAG调试软件双击“x包”下的setup.exe安装FS_JTAG工具（4）安装FS_JTAG驱动将FS_JTAG通过USB线与PC连接，右键点击“我的电脑”选择“管理”，在左侧栏里选择“设备管理”选择“其他设备”右键点击选择“更新驱动”选择“浏览计算机以查询驱动程序软件(R)”；点击浏览选择“FS-JTAG 调试工具(安装包)\DRIVER”目录主要“包括子文件夹”必须选择，点击“下一步”。

安装过程出现上图提示，点击“始终安装此驱动程序软件(I)“继续安装点击“关闭“完成安装注意：此安装过程需要进行 3 次，直到设备管理器中没有叹号标记或未知设备。

这是设备管理器中会出现如下选项：如果下面选项没有全部出现，右键点击有黄色叹号的选项更新驱动，过程同上。

（5）安装JRE双击安装“华清远见-CORTEXA9 资料\ 工具软件\Windows\FS-JTAG\JRE ”目录下的文件： jre-6u7-windows-i586-p-s.exe2、连接硬件平台按下图所示，连接仿真器、USB 转串口线、电源。

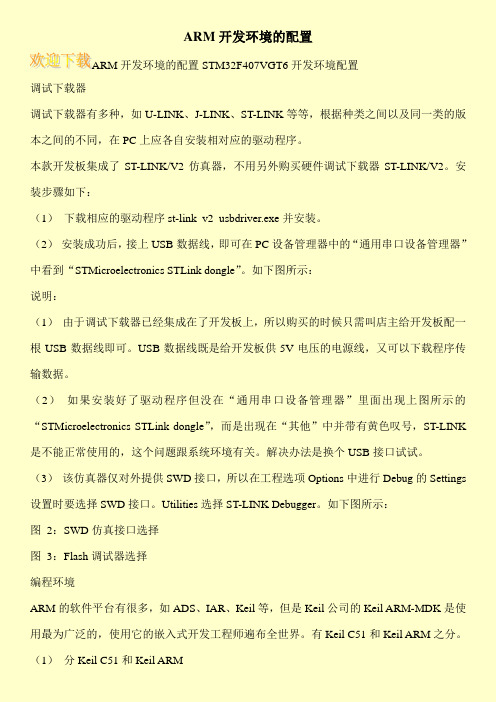

ARM开发环境的配置ARM开发环境的配置STM32F407VGT6开发环境配置调试下载器调试下载器有多种，如U-LINK、J-LINK、ST-LINK等等，根据种类之间以及同一类的版本之间的不同，在PC上应各自安装相对应的驱动程序。

本款开发板集成了ST-LINK/V2仿真器，不用另外购买硬件调试下载器ST-LINK/V2。

安装步骤如下：（1）下载相应的驱动程序st-link_v2_usbdriver.exe并安装。

（2）安装成功后，接上USB数据线，即可在PC设备管理器中的“通用串口设备管理器”中看到“STMicroelectronics STLink dongle”。

如下图所示：说明：（1）由于调试下载器已经集成在了开发板上，所以购买的时候只需叫店主给开发板配一根USB数据线即可。

USB数据线既是给开发板供5V电压的电源线，又可以下载程序传输数据。

（2）如果安装好了驱动程序但没在“通用串口设备管理器”里面出现上图所示的“STMicroelectronics STLink dongle”，而是出现在“其他”中并带有黄色叹号，ST-LINK 是不能正常使用的，这个问题跟系统环境有关。

解决办法是换个USB接口试试。

（3）该仿真器仅对外提供SWD接口，所以在工程选项Options中进行Debug的Settings 设置时要选择SWD接口。

Utilities选择ST-LINK Debugger。

如下图所示：图2：SWD仿真接口选择图3：Flash调试器选择编程环境ARM的软件平台有很多，如ADS、IAR、Keil等，但是Keil公司的Keil ARM-MDK是使用最为广泛的，使用它的嵌入式开发工程师遍布全世界。

有Keil C51和Keil ARM之分。

（1）分Keil C51和Keil ARM。

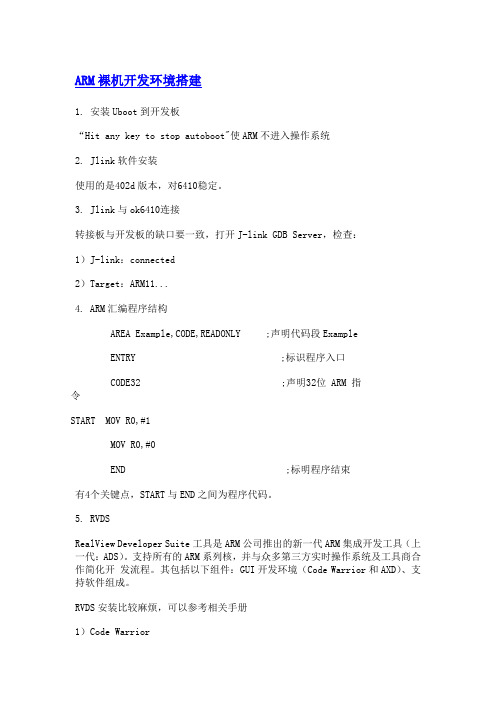

ARM裸机开发环境搭建1. 安装Uboot到开发板“Hit any key to stop autoboot"使ARM不进入操作系统2. Jlink软件安装使用的是402d版本，对6410稳定。

3. Jlink与ok6410连接转接板与开发板的缺口要一致，打开J-link GDB Server，检查：1）J-link：connected2）Target：ARM11...4. ARM汇编程序结构AREA Example,CODE,READONLY ;声明代码段ExampleENTRY ;标识程序入口CODE32 ;声明32位ARM指令START MOV R0,#1MOV R0,#0END ;标明程序结束有4个关键点，START与END之间为程序代码。

5. RVDSRealView Developer Suite工具是ARM公司推出的新一代ARM集成开发工具（上一代：ADS）。

支持所有的ARM系列核，并与众多第三方实时操作系统及工具商合作简化开发流程。

其包括以下组件：GUI开发环境（Code Warrior和AXD）、支持软件组成。

RVDS安装比较麻烦，可以参考相关手册1）Code WarriorCode Warrior IDE提供了一个简单通用的图形化用户界面用于管理项目。

可以以ARM处理器为对象，利用Code Warrior IDE 开发C、C++和ARM汇编代码。

作用是：创建工程，编译工程2）AXD作用为调试程序6. Code Warrior的使用1）new--ARM Executable Image，起工程名和保存路径（自动以工程名作为文件夹名）。

2）加入代码：左侧右键--Add Files3）配置工程：Edit--Debug Settings，设置3处4）点击make5）在debug文件下就生成了.axf文件。

7. AXD是独立于Code Warrior的1）先配置：option--configure Target2）File--Load Image3）查看寄存器的值：System View--Registers，右键---Add registers--Current （当前寄存器）。

实验一ARM嵌入式系统开发环境搭建一、虚拟机安装配置ARM嵌入式系统开发需要linux环境，为了在windows下使用linux，需要安装虚拟机。

虚拟机软件采用Virtualbox，linux操作系统的版本使用lubuntu。

lubuntu系统已制成镜像文件，只需导入到virtulbox即可。

1. 安装VirtualBox虚拟机软件。

采用默认安装。

2. 运行Virtualbox虚拟机软件，导入lubuntu虚拟机。

在“管理”菜单中，选择“导入虚拟电脑”项，在后续对话框中选择镜像文件，其余参数按照默认。

3. 启动lubuntu虚拟电脑进入linux界面。

二、建立交叉编译环境1. 查看arm gcc 编译工具# cd /opt/host/armv4l# ls bin列出的以“armv4l-unkown –linux-”开头的系列文件就是gcc编译工具软件。

#armv4l-unknown-linux-gcc –v应该显示以下信息：如果没有出现该信息，则检查~/.bashrc文件，在其中加入“PATH=$PATH:$HOME/bin:/opt/host/armv4l/bin/”。

2. 建立桥接网络当使用tftp下载程序时，为了使开发板能够访问虚拟机中的数据，需要对网络加以设置。

开发板的IP为192.168.0.115；虚拟机的IP 设为：192.168.0.100(1) 在lubuntu虚拟机的网卡配置中，选择“桥接网卡”，(2) 在windows操作系统网络配置界面中，将本地网卡和虚拟机的网卡桥接起来。

桥接参数如下：IP设置为：192.168.0.2掩码：255.255.255.0网关：192.168.0.2(3)lubuntu虚拟机的IP设置：虚拟机IP：192.168.0.100掩码：255.255.255.0网关：192.168.0.23. 配置minicom参数minicom程序用于在linux环境下通过串口和开发板通信。

嵌入式课程实验报告学院：电子信息学院班级：姓名：学号：指导老师：ARM开发环境搭建实验流程经过很多次的实验，还有老师多次的讲解及示范，终于对arm有了初步的了解，对arm交叉开发环境的搭建有了一定的认识，嵌入式Linux是按照嵌入式操作系统的要求而设计的一种小型操作系统。

整个开发环境搭建的实验流程记录步骤如下：一、实验目的1、熟悉虚拟机 VMware 软件的安装和使用；2、掌握 Linux 系统软件的安装和使用；3、掌握交叉编译工具的安装4、了解 Linux 常用命令的使用及编译过程二、实验设备Pentium‖以上的PC机，EL-ARM830+实验箱，Redhat 9.0LINUX操作系统三、实验步骤1、安装虚拟机为了在计算机上运行linux系统，要安装虚拟机，首先在电脑上找到vmware的安装镜像文件，解压缩文件到linuette文件夹下，安装虚拟机后，还要完成虚拟机与计算机文件的共享，在虚拟机桌面右键点击“网上邻居”，选择“映射网络驱动器”，在“映射网络驱动器”界面中，把“登陆时重新连接”前面的对勾去掉，以便虚拟机重启时保持与共享文件夹的连接点击“浏览”进入下一步，找到刚才共享的那个文件夹，点“确定”保存，完成映射，现在，在虚拟机上的网络驱动器下可以看到共享的文件夹了至此，完成共享设置，虚拟机可以与主机之间传递文件。

2、安装linux操作系统。

我们做实验得时候，linux系统已经安装完成了，从网上搜到linux系统安装方法，如下：下载红旗7光盘镜像，把镜像解压到D盘，安红旗linux6.0装grub(或安装dos工具箱)，修改menu.lst，增加下面几行内容，title安装红旗7中文版。

root(hd0,4)kernel/isolinux/vmlinuz0root=/dev/sda8roquietliveimgvga=788live_locale= zh_CN.UTF-8initrd/isolinux/initrd0.img保存这个文件后重新启动计算机,选择进入DOS工具箱,然后选择"安装红旗7中文版"3、4、在虚拟机上运行linux操作系统，打开.vmx文件。

第11章ARM开发环境ADS 1.2
11.1 ADS 1.2简介
ARM ADS全称为ARM Developer Suite，是ARM公司推出的新一代ARM集成开发工具。

现在ADS的最新版本是1.2，它取代了早期的1.1和1.0，除了可以安装在windows NT4、windows 2000、windows 98和windows95操作系统下，还支持windows ME和windows XP 操作系统。

ADS由命令行开发工具、ARM实时库、GUI开发环境（Code Warrior和AXD）、实用程序和支持软件组成。

有了这些部件，用户就可以为ARM系列的RISC处理器编写和调试自己开发的应用程序了。

下面介绍ADS的各个组成部分。

11.1.1 命令行开发工具
这些工具完成将源代码编译、链接成可执行代码的功能。

ADS提供以下命令行开发工具。

1．armcc
armcc是ARM C编译器。

这个编译器通过Plum Hall C V alidation Suite为ARSI C的一致性测试。

armcc用于将用ANSIC编写的程序编译成32位ARM指令代码。

因为armcc是我们最常用的编译器，下面对其进行详细的介绍。

在命令控制台环境下，输入命令：
armcc-help
《ARM嵌入式系统开发典型模块》免费样章。
