迎战中考化学图像题(一)

一、中考初中化学金属与酸反应的图像1．向一定量的稀盐酸中，分别加入足量的水、金属铁、氢氧化钙溶液、硝酸银溶液，下列图示正确的是A．B．C．D．【答案】D【解析】【分析】铁和稀盐酸反应生成氯化亚铁和氢气，稀盐酸和氢氧化钙反应生成氯化钙和水，稀盐酸和硝酸银反应生成氯化银和硝酸。

【详解】A、向一定量的稀盐酸中加入足量的水时，酸性减弱，pH升高，但不会变成中性或碱性，pH只会接近7，故A不正确；B、活泼金属和酸接触就会放出氢气，铁和稀盐酸反应生成氯化亚铁和氢气，起点应该从零开始，故B不正确；C、一定量的稀盐酸和氢氧化钙反应生成氯化钙和水，随着反应的进行，溶液的质量增加，反应完全后溶液质量不变，故C不正确；D、稀盐酸和硝酸银反应生成氯化银和硝酸，随着反应的进行，沉淀的质量增加，反应完全，质量不变，故D正确。

故选D。

2．下列四个图像中分别表示四个化学兴趣小组活动中的数据及处理情况，其中错误的是A．图甲：加水稀释氢氧化钠溶液B．图乙：足量的锌和铁分别加入等质量同浓度的稀硫酸中C．图丙：加热一定质量的KMnO4 固体D．图丁：往饱和石灰水加入少量生石灰【答案】B【解析】【分析】【详解】A．氢氧化钠溶液呈碱性，pH大于7，加水稀释氢氧化钠溶液，pH不断减小至无限接近于7，故A正确；B．足量的锌和铁分别加入等质量同浓度的稀硫酸，产生氢气质量相等，故B错误；C．一定质量的KMnO4固体在加热条件下生成锰酸钾、二氧化锰和氧气，固体质量不断减少，当完全分解时固体质量达到最小值，之后不再变化，故C 正确；D、往饱和石灰水中加入少量生石灰，生石灰与水反应放热，温度升高，氢氧化钙的溶解度减小，溶质质量分数减小，当完全反应后温度降低到室温时，溶解度不变，饱和溶液的溶质质量分数不变，故D正确。

答案选B。

【点睛】本题考查物质的性质的图象题，注意起点、拐点与终点的含义。

3．下列图象不能正确反映对应变化关系的是（）A．某温度时，向一定量的饱和石灰水中加入少量生石灰B．加热氯酸钾与二氧化锰的混合物制氧气C．向等质量、等质量分数的稀硫酸中分别加入镁、铝至过量D．向氯化钠的饱和溶液中不断地加入硝酸钾【答案】D【解析】【分析】【详解】A、某温度时，向一定量的饱和石灰水中加入少量生石灰时，氧化钙和水反应生成氢氧化钙，同时放热，温度恢复至室温时，由于溶剂水减小，部分溶质析出，因此溶质质量减小，故正确；B、氯酸钾在二氧化锰的催化作用下加热生成氯化钾和氧气，生成的逸散到空气中，所以固体中氧元素的质量分数减小，由于二氧化锰中含有氧元素，所以最终氧元素质量分数不为0，故正确；C、足量的金属与等质量、等质量分数的稀硫酸反应时生成氢气的质量是相等的，因为质量相等的同浓度的稀硫酸中氢元素的质量相等，根据化学方程式：2Al+3H2SO4═Al2（SO4）3+3H2↑、Mg+H2SO4═MgSO4+H2↑，完全反应参加反应的镁的质量大于铝的质量，故正确；D、向氯化钠的饱和溶液中不断地加入硝酸钾，硝酸钾会溶解，溶液质量增加，氯化钠的质量不变，根据溶液的质量分数=100% 溶质的质量溶液的质量，所以氯化钠的质量分数会不断减小，直至硝酸钾在溶液中达到饱和，故错误。

一、中考初中化学金属与酸反应的图像 1．如图表所示4个图象中，能正确反映变化关系的是A ．足量镁和铝分别放入等质量、等浓度的稀盐酸中B ．镁在空气中加热C ．加热一定质量的高锰酸钾固体D ．向一定质量的二氧化锰中加入过氧化氢溶液【答案】B【解析】【分析】【详解】A 、根据反应的化学方程式及其质量关系：22Mg+2HCl=24MgCl +3H 72↑，325421961872Al +6HCl =2AlCl +3H 32↑可知 ，足量的镁和铝分别放入等质量、等浓度的稀盐酸中，酸能完全反应，因此反应生成的氢气质量相同，产生相同质量的氢气，消耗镁的质量大于 铝的质量，图像不能正确反映变化关系，不符合题意；B 、镁与空气中的氧气反应生成氧化镁，根据质量守恒定律，反应物质量应该等于生成物质量，因此固体的质量不断增加，图像能正确反映变化关系，符合题意；C、高锰酸钾受热分解生成了锰酸钾、二氧化锰和氧气，固体的质量减小，锰元素的质量不变，因此固体中锰元素的质量分数应当增加，图像不能正确反映变化关系，不符合题意；D、向一定质量的二氧化锰中加入过氧化氢溶液，二氧化锰是该反应的催化剂，质量不变，图像不能正确反映变化关系，不符合题意。

故选B。

2．下列所示的四个图像，能正确反映对应变化关系的是A．向一定量的硝酸铜和硝酸镁的混合溶液中加入铁粉B．等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应C．向一定量的氢氧化钠溶液中滴加pH=3的稀盐酸D．向一定量的含有盐酸的氯化铜溶液中滴加氢氧化钠溶液【答案】B【解析】【分析】【详解】A、铁的金属活动性比铜强，比镁弱，向一定量的硝酸铜和硝酸镁的混合溶液中加入铁粉，铁不能与硝酸镁溶液反应，铁能与硝酸铜溶液反应生成硝酸亚铁溶液和铜，参加反应的铁的质量小于生成铜的质量，则溶液的质量应减少，故错误；B、等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应，横坐标是硫酸的量，故等量的硫酸产生氢气的质量相等，当金属全部参加反应，生成氢气的质量与金属的相对原子质量成反比（+2价的金属），则镁产生的氢气的质量大于铁，故正确；C、向一定量氢氧化钠溶液中滴加pH=3的稀盐酸，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应进行，溶液碱性减弱，pH减小，恰好完全反应时pH=7，继续加入稀盐酸时，溶液pH小于7，但是不能减小到3，更不能小于3，故错误；D、向含有盐酸的氯化铜溶液中滴加烧碱溶液时，氢氧化钠先和稀盐酸反应，后和氯化铜反应，因此开始不能产生沉淀，故错误。

一、中考初中化学金属与酸反应的图像1．向一定量的稀盐酸中，分别加入足量的水、金属铁、氢氧化钙溶液、硝酸银溶液，下列图示正确的是A．B．C．D．【答案】D【解析】【分析】铁和稀盐酸反应生成氯化亚铁和氢气，稀盐酸和氢氧化钙反应生成氯化钙和水，稀盐酸和硝酸银反应生成氯化银和硝酸。

【详解】A、向一定量的稀盐酸中加入足量的水时，酸性减弱，pH升高，但不会变成中性或碱性，pH只会接近7，故A不正确；B、活泼金属和酸接触就会放出氢气，铁和稀盐酸反应生成氯化亚铁和氢气，起点应该从零开始，故B不正确；C、一定量的稀盐酸和氢氧化钙反应生成氯化钙和水，随着反应的进行，溶液的质量增加，反应完全后溶液质量不变，故C不正确；D、稀盐酸和硝酸银反应生成氯化银和硝酸，随着反应的进行，沉淀的质量增加，反应完全，质量不变，故D正确。

故选D。

2．如图表所示4个图象中，能正确反映变化关系的是A．足量镁和铝分别放入等质量、等浓度的稀盐酸中B．镁在空气中加热C ．加热一定质量的高锰酸钾固体D ．向一定质量的二氧化锰中加入过氧化氢溶液【答案】B【解析】【分析】【详解】A 、根据反应的化学方程式及其质量关系：22Mg+2HCl=24MgCl +3H 72↑，325421961872Al +6HCl =2AlCl +3H 32↑可知 ，足量的镁和铝分别放入等质量、等浓度的稀盐酸中，酸能完全反应，因此反应生成的氢气质量相同，产生相同质量的氢气，消耗镁的质量大于 铝的质量，图像不能正确反映变化关系，不符合题意；B 、镁与空气中的氧气反应生成氧化镁，根据质量守恒定律，反应物质量应该等于生成物质量，因此固体的质量不断增加，图像能正确反映变化关系，符合题意；C 、高锰酸钾受热分解生成了锰酸钾、二氧化锰和氧气，固体的质量减小，锰元素的质量不变，因此固体中锰元素的质量分数应当增加，图像不能正确反映变化关系，不符合题意；D 、向一定质量的二氧化锰中加入过氧化氢溶液，二氧化锰是该反应的催化剂，质量不变，图像不能正确反映变化关系，不符合题意。

专题1 图像题9. （2018内蒙古自治区呼和浩特市，9题，2分）下列四个图像不能正确反映对应变化关系的是，A. 向一定量的氧化铜粉末中逐滴加入稀硫酸至过量B.将等质量的镁粉和铁粉中分别逐滴加入同浓度的稀盐酸至过量C. 在饱和石灰水中加入少量生石灰D. 在密闭容器中用红磷测定空气中氧气的含量【答案】D【解析】本题是一道化学图像题，考查实验过程中物质之间的量的关系。

A. 开始反应时，氧化铜和稀硫酸反应生成水，溶液中增加了稀硫酸中的溶剂和生成的水，氧化铜反应完毕后，只增加稀硫酸溶液中溶剂，故A正确；B. 向等质量的镁粉和铁粉中分别加入同浓度的稀盐酸，反应开始时，金属都有剩余，酸相同且不足量，所以产生氢气的质量相等，生成的氯化镁和氯化亚铁的质量中，氯化亚铁质量更大。

故B正确；C. 在饱和石灰水中加入少量生石灰，生石灰与饱和石灰水中的溶剂反应，使饱和溶液中溶剂减少，溶质析出，反应完毕后，溶液恢复到原温度，依然是该温度下的饱和溶液，溶质质量分数不变，故C正确；D. 开始红磷燃烧放出热量，气体膨胀，气压变大，随着反应的进行，瓶中气体减少，降低，气压减小，最终瓶内的气压小于瓶内起始气压，故D错误。

（2018河北省，题号7，分值2）图3所示的四个图像，分别对应四种过程，其中正确的是（）A.①分别向等质量Mg和Cu中加入足量等质量、等浓度的稀硫酸B.②分别向等质量且足量的Zn中加入等质量、不同浓度的稀硫酸C.③分别向等质量且足量的Mg和Zn中，加入等质量等浓度的稀硫酸D.④分别向等质量的Mg和Zn中加入等质量、等浓度且足量的稀硫酸【答案】C【解析】A、铜不能和稀硫酸发生反应，并产生氢气，故A选项错误；B、金属过量，所以浓度大的稀硫酸产生的氢气多，故B选项错误；C、等量的足量的金属与等量的等浓度的稀硫酸反应，产生的氢气相同，并且镁比锌活泼，所以镁反应速率较快，C选项正确；D、等量的镁和锌与足量的等质量、等浓度的稀硫酸反应，镁产生的氢气较多，并且镁的速率较快，故D选项错误。

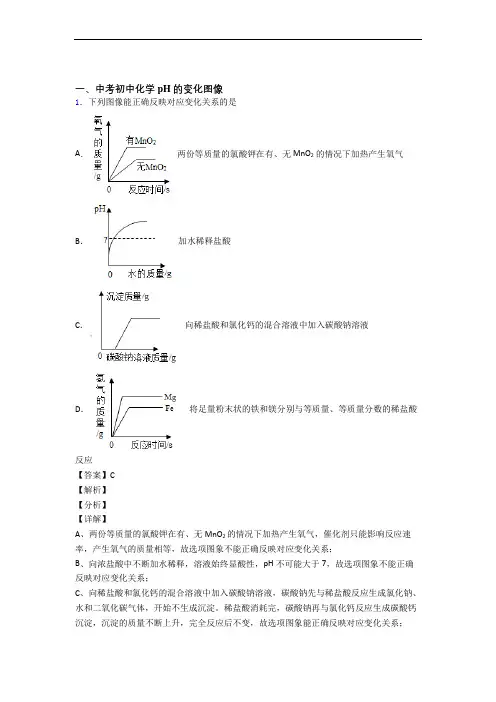

一、中考初中化学pH的变化图像1．下列图像能正确反映对应变化关系的是A．两份等质量的氯酸钾在有、无 MnO2的情况下加热产生氧气B．加水稀释盐酸C．向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液D．将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应【答案】C【解析】【分析】【详解】A、两份等质量的氯酸钾在有、无MnO2的情况下加热产生氧气，催化剂只能影响反应速率，产生氧气的质量相等，故选项图象不能正确反映对应变化关系；B、向浓盐酸中不断加水稀释，溶液始终显酸性，pH不可能大于7，故选项图象不能正确反映对应变化关系；C、向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、水和二氧化碳气体，开始不生成沉淀。

稀盐酸消耗完，碳酸钠再与氯化钙反应生成碳酸钙沉淀，沉淀的质量不断上升，完全反应后不变，故选项图象能正确反映对应变化关系；D、将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应，由质量守恒定律，生成氢气中氢元素来源于稀盐酸，稀盐酸中溶质的质量相等，则最终生成氢气的质量应相等，故选项图象不能正确反映对应变化关系。

故选C。

2．下列图象能正确反映其对应操作中各量变化关系的是（）A．给氯酸钾和二氧化锰的混合物加热B．向一定温度下的饱和氢氧化钙溶液中不断加入氧化钙固体C．向pH=l的酸溶液中不断加水D．向一定质量的过氧化氢溶液中加入二氧化锰固体【答案】C【解析】【分析】【详解】A、给氯酸钾和二氧化锰的混合物加热，二氧化锰作催化剂，二氧化锰作催化剂，反应前后质量不变，故选项图象不能正确反映其对应操作中各量变化关系，不符合题意；B、向一定温度下的饱和氢氧化钙溶液中不断加入氧化钙固体，氧化钙与水反应生成氢氧化钙，水的质量不断减少，有氢氧化钙析出，溶质的质量不断减少，故选项图象不能正确反映其对应操作中各量变化关系，不符合题意；C、向pH=l的酸溶液中不断加水，酸性逐渐变弱，pH逐渐增大，但溶液始终显酸性，故选项图象能正确反映其对应操作中各量变化关系，符合题意；D、过氧化氢在二氧化锰的催化作用下生成水和氧气，完全反应后溶液的质量为0，故选项图象不能正确反映其对应操作中各量变化关系，不符合题意。

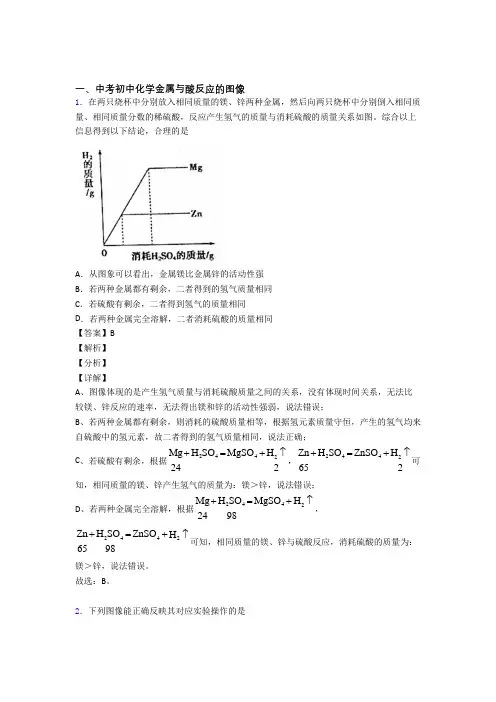

一、中考初中化学金属与酸反应的图像1．在两只烧杯中分别放入相同质量的镁、锌两种金属，然后向两只烧杯中分别倒入相同质量、相同质量分数的稀硫酸，反应产生氢气的质量与消耗硫酸的质量关系如图。

综合以上信息得到以下结论，合理的是A ．从图象可以看出，金属镁比金属锌的活动性强B ．若两种金属都有剩余，二者得到的氢气质量相同C ．若硫酸有剩余，二者得到氢气的质量相同D ．若两种金属完全溶解，二者消耗硫酸的质量相同【答案】B【解析】【分析】【详解】A 、图像体现的是产生氢气质量与消耗硫酸质量之间的关系，没有体现时间关系，无法比较镁、锌反应的速率，无法得出镁和锌的活动性强弱，说法错误；B 、若两种金属都有剩余，则消耗的硫酸质量相等，根据氢元素质量守恒，产生的氢气均来自硫酸中的氢元素，故二者得到的氢气质量相同，说法正确；C 、若硫酸有剩余，根据2442Mg H SO MgSO H 242+=+↑，2442Zn H SO ZnSO H 652+=+↑可知，相同质量的镁、锌产生氢气的质量为：镁＞锌，说法错误；D 、若两种金属完全溶解，根据2442Mg H SO MgSO H 2498+=+↑，2442Zn H SO ZnSO H 6598+=+↑可知，相同质量的镁、锌与硫酸反应，消耗硫酸的质量为：镁＞锌，说法错误。

故选：B 。

2．下列图像能正确反映其对应实验操作的是A ．①等质量的镁、铁分别加入到足量的同浓度的稀盐酸中B ．②用等质量、等浓度的双氧水分别制取氧气C ．③向一定体积的稀盐酸中逐滴加入氢氧化钠溶液D ．④某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【答案】C【解析】【分析】【详解】A 、等质量的镁、铁分别加入到足量的同浓度的稀盐酸中，镁与稀盐酸反应：22Mg+2HCl=MgCl +H ↑，铁与稀盐酸反应：22Fe+2HCl=FeCl +H ↑，镁比铁活泼，反应速率快，镁的相对原子质量小，相同质量的镁、铁与足量同浓度的稀盐酸反应，最后，镁生成氢气的质量大，不符合题意；B 、用等质量、等浓度的双氧水分别制取氧气，加催化剂的反应速率快，但是最后生成氧气的质量一样，不符合题意；C 、向一定体积的稀盐酸中逐滴加入氢氧化钠溶液，一开始，pH ＜7，随着反应的进行，pH 逐渐增大至大于7，符合题意；D 、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，由于溶液已经达到饱和，故硝酸钾不再溶解，溶质质量分数不变，不符合题意。

中考化学常考的图表图像题图表图像题常考分析图像题主要涉及：一、“元素格”信息认识；二、粒子（原子、离子）结构示意图；三、粒子微观示意图；四、溶解度曲线图；五、反应过程（进程）相关量变化图即“坐标图”；六、环保、安全图标等。

表格题主要涉及：一、反应前后物质质量变化情况数据表格；二、溶解度数值、pH数值表。

策略攻略一、图像类（一）“元素格”信息认识周期表中元素位置信息主要包括“四信息”：原子序数、元素符号、元素名称、相对原子质量。

（二）粒子结构示意图主要关注“三区别”：1.金属原子与非金属原子的区别：一是从“汉字”的偏旁来识别；二是看原子结构示意图中最外层电子数目，当最外层电子数少于4个时为金属元素，当最外层电子数大于等于4时，为非金属元素。

2.原子与离子的区别：原子与离子结构示意图的不同：原子结构示意图中圆圈内的数字（原子核内的质子数）与弧线上的数字之和（即核外电子总数）相等；离子结构示意图圆圈内的数字与弧线上的数字不相等，当里大于外时，为阳离子，当外大于里时为阴离子。

3.原子稳定结构与离子的区别：当最外层电子数为8时（第一电子层是2电子）为原子稳定结构（里外数目是相等的）；离子时，“里外不等”，其示意图中最外层仍为稳定结构。

（三）粒子微观示意图涉及反应过程微粒示意图，主要从反应类型、质量守恒定律微观解释角度考查。

（四）溶解度曲线图：详见第十单元核心知识（五）反应过程相关量变化图可分为气体图、沉淀图、稀释图、pH值变化图、质量分数变化图、反应速率图等。

（六）环保、安全图标二、表格类（一）反应前后物质质量变化情况数据表格“比较前后质量差，质量减少反应物、质量增加生成物，质量不变催化剂，或是反应不参加；反应类型看种类，多变一来是化合，一变多来是分解；质量变化是定比，前后总和必相等”。

（二）溶解度数值、pH数值表主要是作为信息给出，考查对信息解读和处理，及运用数值表的能力等。

【注意事项】1.要看清图像属于何种类型，认真读清图像中各种信息。

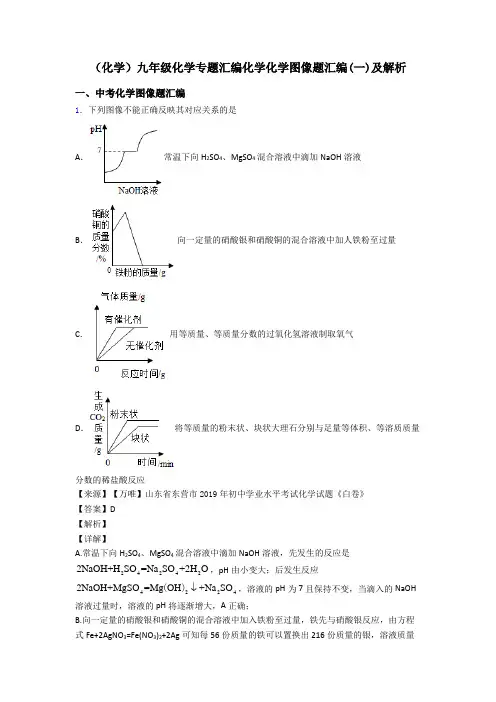

（化学）九年级化学专题汇编化学化学图像题汇编(一)及解析一、中考化学图像题汇编1．下列图像不能正确反映其对应关系的是A ．常温下向H 2SO 4、MgSO 4混合溶液中滴加NaOH 溶液B ．向一定量的硝酸银和硝酸铜的混合溶液中加人铁粉至过量C ．用等质量、等质量分数的过氧化氢溶液制取氧气D ．将等质量的粉末状、块状大理石分别与足量等体积、等溶质质量分数的稀盐酸反应【来源】【万唯】山东省东营市2019年初中学业水平考试化学试题《白卷》【答案】D【解析】【详解】A.常温下向H 2SO 4、MgSO 4混合溶液中滴加NaOH 溶液，先发生的反应是242422NaOH+H SO =Na SO +2H O ，pH 由小变大；后发生反应42242NaOH+MgSO =Mg OH +Na SO ()，溶液的pH 为7且保持不变，当滴入的NaOH 溶液过量时，溶液的pH 将逐渐增大，A 正确；B.向一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量，铁先与硝酸银反应，由方程式Fe+2AgNO 3=Fe(NO 3)2+2Ag 可知每56份质量的铁可以置换出216份质量的银，溶液质量减小，硝酸铜的质量分数增大；待硝酸银反应完，铁再与硝酸铜反应，硝酸铜的质量分数减小，直至硝酸铜消耗完，硝酸铜的质量分数为0，B正确；C.用等质量、等质量分数的过氧化氢溶液制取氧气时，加催化剂放出氧气的速率比不加催化剂放出氧气的速率快，但最终产生氧气的质量是相等的，C正确；D.等质量的粉末状、块状大理石分别与足量的等体积、等溶质质量分数的稀盐酸反应，产生二氧化碳的质量相等，粉末状大理石与稀盐酸反应速率更快，D错误。

故选：D。

【点睛】图像坐标与化学知识相结合类型的题目关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图像。

2．常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，则下列选项于图像不相符的是（）选项甲物质乙物质Y轴的意义A稀盐酸和硫酸钠氢氧化钡生成沉淀的质量B水硝酸钾溶质的质量分数C二氧化锰过氧化氢溶液氧气的质量D铝稀硫酸溶液中铝元素的质量A．A B．B C．C D．D【答案】C【解析】【分析】常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，曲线从0点出发，逐渐增大，增大到一定程度时不再增大。

化学│中考化学化学图像题汇编(有难度)1一、中考化学图像题汇编1．下图所示的四个图像，能正确反映对应变化关系的是选项A B C D 图像对应的变化关系实验过程向一定量NaOH溶液中加水稀释， pH的变化一定压强下，CO2气体在水中溶解度随温度的变化用红磷测定空气中O2的含量时，在密闭容器中压强的变化分别向等质量且足量的Mg和Zn中加入等质量、等浓度的稀硫酸、氢气质量的变化A．A B．B C．C D．D【来源】2019年四川省成都市锦江区中考二模化学试题【答案】D【解析】【分析】【详解】A、稀释氢氧化钠溶液，其pH值会无限接近7，不会低于7，不符合题意；B、一定压强下，气体在水中的溶解度随温度升高而降低，不符合题意；C、用红磷测空气中氧气含量时，因消耗氧气，最终密闭容器中压强应小于初始值，不符合题意；D、等质量的金属镁和锌，图像横坐标为时间，镁的金属活动性比锌强，故先反应，金属足量，加入等质量、等浓度的稀硫酸，产生的氢气质量相等，符合题意。

故选D。

2．向一定质量的CaCl2和HC1的混合溶液中逐滴加入溶质质量分数为10.6%的Na2CO3溶液，实验过程中加入Na2CO3溶液的质量与产生沉淀或气体的质量关系如图所示。

下列说法错误的是A．P点时的溶液只含一种溶质B．R点时的溶液只含一种溶质C．0至P过程中溶液的pH变大D．Q至R段表示生成沉淀的过程【答案】A【解析】【分析】【详解】向一定质量的CaCl2和HC1的混合溶液中逐滴加入溶质质量分数为10.6%的Na2CO3溶液，碳酸钠先于稀盐酸反应，再与氯化钙反应。

A．在P点时，溶液中的HCl恰好被消耗完，溶液中的溶质是氯化钠和氯化钙，故A错误；B．R点表示碳酸钠和氯化钙恰好完全反应，溶液中的溶质只有氯化钠，故B正确；C．在刚开始时，溶液中含有盐酸，溶液呈酸性，pH＜7，到P点时碳酸钠和HCl恰好完全反应，溶液pH=7，0至P过程中溶液的pH变大，故C正确；D．Q至R段表示碳酸钠和氯化钙反应的过程，即是碳酸钙的生成过程，故D正确。

一、中考初中化学金属及酸碱盐反应的图像1．向一定量氯化钙和稀盐酸的混合溶液中逐滴加入碳酸钠溶液，反应过程中生成气体或沉淀的质量与加入碳酸钠溶液的质量关系如图所示（氯化钙溶液呈中性）。

对该图像的分析如下：①OP 段发生反应的化学方程式为3322=Na CO +CaCl aCO +2l C NaC ↓②E 、F 点溶液的pH 相同③O 点溶液和G 点溶液的离子种类一样多④与盐酸反应的碳酸钠的质量和与氯化钙反应的碳酸钠的质量相等以上说法中正确的个数有（ ）A ．1个B ．2个C ．3个D ．4个 【答案】C【解析】【分析】碳酸钠与稀盐酸反应生成氯化钠、水和二氧化碳，碳酸钠与氯化钙反应生成碳酸钙和氯化钠。

【详解】①向一定量氯化钙和稀盐酸的混合溶液中逐滴加入碳酸钠溶液，先发生的是碳酸钠与稀盐酸的反应，稀盐酸反应完后，碳酸钠再与氯化钙反应，故OP 段发生反应的化学方程式为23222HCl+Na CO 2NaCl+H O+CO =↑，故①不正确；②E 点溶液中盐酸与加入的碳酸钠恰好完全反应，生成氯化钠，氯化钠和氯化钙溶液都呈中性，F 点溶液中加入的碳酸钠与氯化钙恰好完全反应，生成碳酸钙沉淀和氯化钠，溶液呈中性，故②正确；③O 点溶液中的离子有H +、Cl -、Ca 2+三种，G 点溶液中有Cl -、Na +和CO 32-三种离子，两点溶液中的离子种类一样多，故③正确；④碳酸钠与盐酸反应生成2.2 g 二氧化碳，根据化学方程式2322Na CO +2HCl=2NaCl+H O+CO ↑，生成2.2g 的二氧化碳，需要碳酸钠的质量为5.3 g ，碳酸钠与氯化钙反应生成5.0 g 碳酸钙，根据化学方程式2233=CaCl +Na CO CaCO +2NaCl ↓，生成5.0g 的碳酸钙，需要碳酸钠的质量为5.3g ，与盐酸反应的碳酸钠溶液中溶质的质量和与氯化钙反应的碳酸钠溶液中溶质的质量相等，故④正确。

故选C。

2．向甲物质中逐滴加入相应的乙溶液至过量．反应过程中产生的气体或沉淀的质量与加入的乙的质量关系，符合图曲线描述的是（）A．甲：铜、锌的混合物乙：稀盐酸B．甲：硝酸和稀硫酸的混合溶液乙：氯化钡溶液C．甲：氢氧化钠和氯化钠的混合溶液乙：稀盐酸D．甲：盐酸和氯化铜的混合溶液乙：氢氧化钠溶液【答案】D【解析】【分析】【详解】A、由于锌和稀盐酸反应一开始就会生成大量的气体，故A错误；B、由于氯化钡和稀硫酸反应会生成难溶于水难溶于酸的沉淀硫酸钡，故B错误；C、向氯化钠和氢氧化钠的混合溶液加入稀盐酸，稀盐酸和氢氧化钠反应生成氯化钠和水，没有气体或沉淀产生，与曲线所示不一致，故C不正确；D、向盐酸和氯化铜的混合溶液加入氢氧化钠溶液，由于盐酸的存在，氢氧化钠不能与氯化铜反应生成了氢氧化铜沉淀。

一、中考初中化学金属与酸反应的图像1．现有质量相等的甲、乙、丙三种金属，分别放入三份溶质质量分数相同的足量稀硫酸中，生成氢气的质量与反应时间的关系如图所示（已知甲、乙、丙在生成物中均显+2价）。

则下列说法错误的是A．完全反应所需时间：丙>甲>乙B．生成氢气的质量：甲>乙>丙C．相对原子质量：乙>丙>甲D．消耗硫酸的质量：甲>乙>丙【答案】C【解析】【分析】【详解】A、由题意甲、乙、丙三种金属分别与三份溶质质量分数相同的足量稀硫酸反应，金属完全反应，根据生成氢气的质量与反应时间的关系图可知，金属乙反应的氢气质量最先达到最大值，其次是金属甲，最后是金属丙，即金属乙最先反应完，其次是金属甲，金属丙最后反应完，因此完全反应所需时间的关系为丙>甲>乙，A选项说法正确，不符合题意；B、如图所示曲线平行于x轴时，生成的氢气质量达到最大值，三种金属生成氢气的质量甲最大，其次是乙，最小的是丙，即生成氢气的质量甲>乙>丙，B选项说法正确，不符合题意；C、由题意已知甲、乙、丙在生成物中均显+2价，若金属元素的符号为M，与稀硫酸反应的通式为2442M+H SO=MSO+H↑，设金属的相对原子质量为x，金属的质量为m金属，生成氢气的质量为m氢气，根据方程式可知m=2mx金属氢气，则有2m=mx金属氢气，已知甲、乙、丙三种金属的质量相等，则金属的相对原子质量x与生成氢气的质量成反比，如图所示生成氢气的质量关系为甲>乙>丙，三种金属的相对原子质量关系为甲＜乙＜丙，C选项说法错误，符合题意；D、由题意已知甲、乙、丙在生成物中均显+2价，若金属元素的符号为M，与稀硫酸反应的通式为2442M+H SO=MSO+H↑，由方程式可知生成的氢气中的氢元素全部来自于硫酸，根据质量守恒定律元素守恒，生成的氢气质量越大，消耗的硫酸质量越大，如图所示生成氢气的质量关系为甲>乙>丙，消耗硫酸的质量关系为甲>乙>丙，D选项说法正确，不符合题意。

（化学）初三化学图像题 pH的变化图像(一)解题方法和技巧及练习题一、化学图像题 pH的变化图像（稀释或中和）CaCl的混合溶液,向其中逐滴加入过量某物质X,溶液的pH随滴1．现有一定质量的盐酸和2CaCl溶液.NaCl溶液均为中性)｡则X可能是（）入X的量的变化关系如下图所示(已知2CaCO固体A．水B．澄清石灰水C．纯碱溶液D．3【来源】2017年江苏省徐州市泉山区撷秀中学中考三模化学试题【答案】C【解析】【分析】【详解】已知氯化钙溶液呈中性，盐酸呈酸性，盐酸与氯化钙的混合溶液呈酸性，pH值小于7，则有：A、向盐酸与氯化钙的混合溶液中加水，酸性溶液不断稀释，pH值无限的接近7，不会等于和大于7，A选项物质的加入与图中pH值的变化关系不对应，不符合题意；B、向盐酸与氯化钙的混合溶液中加澄清石灰水，氢氧化钙与盐酸反应生成氯化钙和水，氢氧化钙溶液呈碱性，溶液的pH值由小于7逐渐增加，氢氧化钙与盐酸恰好完全时pH值等于7，继续加入，立即大于7，并逐渐增加，B选项物质的加入与图中pH值的变化关系不对应，不符合题意；C、向盐酸与氯化钙的混合溶液中加纯碱溶液，盐酸先与碳酸钠反应生成氯化钠、二氧化碳和水，氯化钠溶液呈中性，盐酸反应完之后氯化钙与碳酸钠反应生成碳酸钙沉淀和氯化钠。

随着碳酸钠溶液的加入，混合液的pH值由小于7逐渐增加，盐酸恰好完全反应时等于7，碳酸钠和氯化钙的反应过程中维持等于7，氯化钙完全反应后，pH大于7，C选项物质的加入与图中pH值的变化关系对应，符合题意；D、向盐酸与氯化钙的混合溶液中加碳酸钙固体，盐酸与碳酸钙反应生成氯化钙、二氧化碳和水，碳酸钙难溶于水，随着碳酸钙的加入，混合液的pH值由小于7逐渐增加，盐酸恰好完全反应时等于7，最后维持等于7，不会继续增加，D选项物质的加入与图中pH值的变化关系不对应，不符合题意。

故选C。

2．下列四个图象，分别对应四种操作过程，其中正确的是（）A．向氢氧化钠溶液中加入足量水稀释B．某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体C．向氯化铁和盐酸的混合溶液中加入过量氢氧化钠溶液D．向两份同体积和相同质量分数的盐酸溶液中分别加入足量的铁粉和镁粉【来源】备战2020中考化学考题专项训练——专题三：酸和碱【答案】C【解析】【详解】A、向氢氧化钠溶液中加入足量水稀释，pH值逐渐减小，但不能小于7；故选项错误；B、某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体，溶质质量分数逐渐变大，待达到饱和状态时，质量分数不在改变；故选项错误；C、向氯化铁和盐酸的混合溶液中加入过量氢氧化钠溶液，氢氧化钠先与稀盐酸反应产生氯化钠和水，然后与氯化铁反应产生氢氧化铁沉淀；故选项正确；D、向两份同体积和相同质量分数的盐酸溶液中分别加入足量的铁粉和镁，产生氢气质量相等，但镁的金属活动性强，反应速率快，图像的斜率大；故选项错误；故选：C。

坐标图像题1. 某校化学小组在利用硫酸和氢氧化钾溶液探究酸碱中和反应时，利用数字传感器测得烧杯中溶液pH的变化图象如图所示。

下列说法正确的是( )A．图中c点所示溶液呈碱性B．图中a点所示溶液中，含有的溶质是K2SO4和H2SO4C．该实验是将氢氧化钾溶液逐滴滴入盛有硫酸的烧杯中D．由b点到c点的变化过程中没有发生化学反应2．向氢氧化钡溶液中逐滴加入稀硫酸，某个量y随稀硫酸的加入的变化情况如图所示，则y表示( )A．沉淀的质量B．氢氧化钡的质量C．溶液的pHD．溶质的质量3. 向一定量的稀硫酸中滴加氯化钡溶液至过量，如下图所示，则纵坐标表示( )A．溶液的质量B．稀硫酸的质量C．硫酸钡的质量D．溶剂的质量4. 烧杯内原有某物质，向其中加入物质X，X的质量与变量Y的关系如图，下列一定能正确反映X、Y对应关系的是( )选项烧杯内原有物质X YNaClA NaCl溶液NaCl溶液的溶质质量分数固体NH4NO3B水液体的温度固体C硫酸锌溶液镁粉溶液中溶质的质量D稀硫酸氧化镁溶剂中氧元素的质量5. 已知：常温下CaCl2、NaCl的水溶液均呈中性。

向含有HCl与CaCl2的混合溶液中逐滴滴入过量的X，溶液pH与滴入X的量的关系如图所示，则X可能是下列物质中的( )A．水B．氢氧化钠溶液C．纯碱溶液D．硝酸银溶液6．向一定量的硫酸铜和稀硫酸的混合溶液中滴加氢氧化钠溶液，反应过程中产生的沉淀质量与加入的氢氧化钠溶液质量关系如图所示。

下列说法不正确的是( )A．A点溶液中的溶质有2种B．E点溶液中的溶质有3种C．AB段有沉淀生成D．F点溶液的pH>77. 现有盐酸和CaCl2的混合溶液，向其中逐滴滴入Na2CO3溶液，生成沉淀质量与滴入Na2CO3溶液质量的变化关系如图所示。

下列说法错误的是( )A．滴加碳酸钠溶液的质量为a～c克时，溶液中发生反应的化学方程式为CaCl2＋Na2CO3===2NaCl＋CaCO3↓B．滴加碳酸钠溶液质量至b克时，溶液中含三种溶质C．滴加碳酸钠溶液质量至a克时，溶液中溶质质量比原混合溶液中溶质质量大D．滴加碳酸钠溶液质量至c克时，溶液呈中性8．向盛有HCl和CuCl2的混合溶液中逐滴加入NaOH 溶液至过量，下列4个图象能正确反应烧杯内的某些物理量变化趋势的是(B)A．①③B．①②④C．②④D．①②③9．下列图象中有关量的变化趋势正确的是( )A．向一定浓度的NaOH溶液中加水稀释B．向一定浓度的H2SO4溶液中加水稀释C．向一定质量的锌粒中加入稀盐酸D．向接近饱和的KNO3溶液中加入KNO3晶体10．下列图象能正确反映其对应变化关系的是( )A．某温度下，将一定量饱和的氯化钠溶液恒温蒸发B．相同质量的等质量分数的盐酸分别与足量的固体反应C．向一定量氯化铜和稀盐酸的混合溶液中逐滴加入氢氧化钠溶液D．往盛有硫酸铜溶液的烧杯中加入铁粉至过量11．下列图象不能正确反应对应关系的是( )A．向盐酸溶液中加入少量AgNO3固体(忽略溶液体积变化)B．将形状相同、质量相等的铁和锌分别加入足量的质量和浓度都相等的稀硫酸中C．加热KClO3(加入少量MnO2)固体混合物制取O2D．向饱和石灰水中加入少量生石灰12．下列图象能正确反映实验操作的是( )A．电解水B．向一定量稀硫酸中不断加入氢氧化钡溶液C．向两份等质量、相同质量分数的稀硫酸中，分别不断加入镁粉和锌粉D．用氯酸钾和二氧化锰混合加热制取氧气13．下列所示的四个图象能正确反映对应变化关系的是( )A．向一定量的饱和石灰水中不断加入生石灰B．向等质量的镁和锌中加入稀盐酸至过量C．向pH＝2的稀盐酸中加入pH＝12的氢氧化钠溶液D．向一定量的氢氧化钾和氯化钡的混合溶液中滴加稀硫酸14．下列图象能正确反映对应变化关系的是( )A．将表面生锈的铁钉放入稀盐酸中B．红磷在密闭容器中燃烧C．向硫酸铜溶液中加入锌粉D．向稀盐酸中滴加硝酸银溶液15．下列图示，能正确反映化学反应原理的是( )A B C DA．等质量的铝和锌与等质量分数、足量的稀硫酸反应B．向氢氧化钠溶液中滴加水C．向硫酸铜溶液中加入适量的铁粉D．在密闭容器中一定质量的碳粉与足量氧气充分燃烧16．下列图象能正确反映对应变化关系的是( )A B C DA．在一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量B．用胃舒平[主要成分Al(OH)3 ]治疗胃酸过多时胃液pH的情况C．向盛有一定量氧化铜粉末的烧杯中不断加入稀硫酸至过量D．加热一定量氯酸钾和二氧化锰固体混合物17．下列曲线的变化趋势能正确反映对应的变化关系的是( )A B C DA．用氯酸钾固体制取氧气B．向含有稀盐酸和氯化铜的混合溶液中滴加NaOH溶液C．将足量的相同质量分数的稀硫酸分别加入等质量的碳酸镁和氧化镁固体中D．取4 g氧化铜和1 g木炭粉放入试管中，做木炭还原氧化铜的实验18．下列四个图象不能正确反映对应变化关系的是( )A B C DA．向一定量的氧化铜粉末中逐渐加入稀硫酸至过量B．向等质量的镁粉和铁粉中分别逐滴加入同浓度的稀盐酸至过量C．在饱和石灰水中加入少量生石灰D．在密闭容器中用红磷测定空气中氧气的含量【答案】1-5：DDCDC 6-10：BBBCD 11-15：DBBAC 16-18：CCD。
