MNS低压开关柜简介

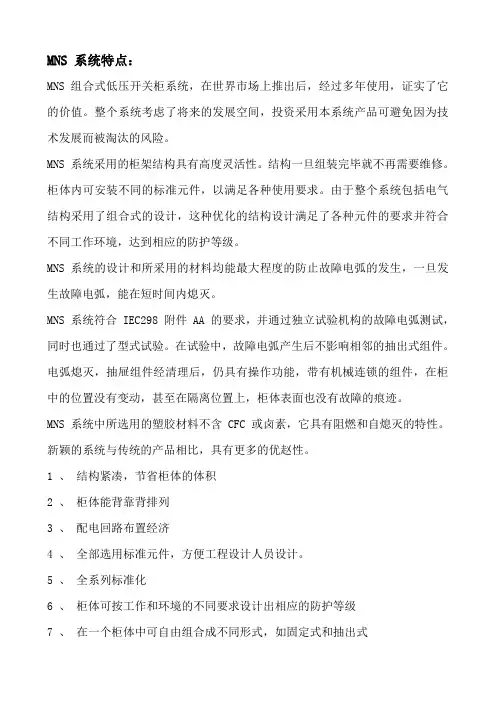

MNS 系统特点：MNS 组合式低压开关柜系统，在世界市场上推出后，经过多年使用，证实了它的价值。

整个系统考虑了将来的发展空间，投资采用本系统产品可避免因为技术发展而被淘汰的风险。

MNS 系统采用的柜架结构具有高度灵活性。

结构一旦组装完毕就不再需要维修。

柜体内可安装不同的标准元件，以满足各种使用要求。

由于整个系统包括电气结构采用了组合式的设计，这种优化的结构设计满足了各种元件的要求并符合不同工作环境，达到相应的防护等级。

MNS 系统的设计和所采用的材料均能最大程度的防止故障电弧的发生，一旦发生故障电弧，能在短时间内熄灭。

MNS 系统符合 IEC298 附件 AA 的要求，并通过独立试验机构的故障电弧测试，同时也通过了型式试验。

在试验中，故障电弧产生后不影响相邻的抽出式组件。

电弧熄灭，抽屉组件经清理后，仍具有操作功能，带有机械连锁的组件，在柜中的位置没有变动，甚至在隔离位置上，柜体表面也没有故障的痕迹。

MNS 系统中所选用的塑胶材料不含 CFC 或卤素，它具有阻燃和自熄灭的特性。

新颖的系统与传统的产品相比，具有更多的优赵性。

1 、结构紧凑，节省柜体的体积2 、柜体能背靠背排列3 、配电回路布置经济4 、全部选用标准元件，方便工程设计人员设计。

5 、全系列标准化6 、柜体可按工作和环境的不同要求设计出相应的防护等级7 、在一个柜体中可自由组合成不同形式，如固定式和抽出式8 、具备防电弧设计9 、按要求柜体可满足抗地震、抗震荡和抗冲击要坟10 、设备更新、改进方便11 、柜体最大程度地做到锡维修12 、设备运行连续性和可靠性高13 、操作人员人身安全有保障技术标准MNS 系统是经过型式试验的组合式开关柜（简称 TTA ），它符合 IEC 439-1 ，EN 60439 ， VDE 0660 第 500 部分， BS 5486 第一部分， UTE 63-412 和 GB 7251.1-997 等标准。

开关柜的安装和连接是按 IEC 364 和 DIN VDE 0100 标准执行。

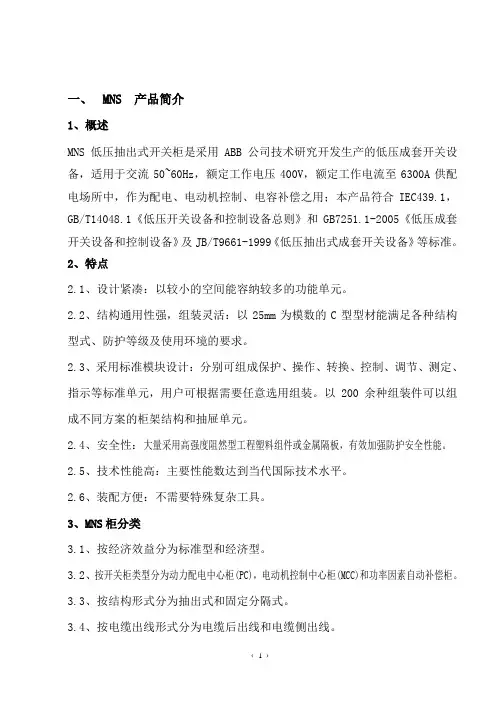

一、MNS 产品简介1、概述MNS低压抽出式开关柜是采用ABB公司技术研究开发生产的低压成套开关设备，适用于交流50~60Hz，额定工作电压400V，额定工作电流至6300A供配电场所中，作为配电、电动机控制、电容补偿之用；本产品符合IEC439.1，GB/T14048.1《低压开关设备和控制设备总则》和GB7251.1-2005《低压成套开关设备和控制设备》及JB/T9661-1999《低压抽出式成套开关设备》等标准。

2、特点2.1、设计紧凑：以较小的空间能容纳较多的功能单元。

2.2、结构通用性强，组装灵活：以25mm为模数的C型型材能满足各种结构型式、防护等级及使用环境的要求。

2.3、采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。

以200余种组装件可以组成不同方案的柜架结构和抽屉单元。

2.4、安全性：大量采用高强度阻然型工程塑料组件或金属隔板，有效加强防护安全性能。

2.5、技术性能高：主要性能数达到当代国际技术水平。

2.6、装配方便：不需要特殊复杂工具。

3、MNS柜分类3.1、按经济效益分为标准型和经济型。

3.2、按开关柜类型分为动力配电中心柜(PC)，电动机控制中心柜(MCC)和功率因素自动补偿柜。

3.3、按结构形式分为抽出式和固定分隔式。

3.4、按电缆出线形式分为电缆后出线和电缆侧出线。

4、MNS标准型4.1、MNS标准型有后出线和侧出线,电缆室可以在柜体后部或柜体右侧，柜内配有可以打开的用于进出线的盖板或法兰。

4.2、主母线系统最大短路能力100KA（1s）；主母线可以在柜顶部或后部灵活布置，采用水平或垂直方式安装。

4.3、内部可以使用分隔件或封板使之组成从结构形式1至4的不同柜体，同时能提供IP30至IP54的防护等级，满足不同应用场合需要。

4.4、可以采用柜前或柜后维护两种不同方式，满足用户需要。

4.5、母线系统●当电缆后出线时主母线系统水平安装（在柜体的顶部），当电缆侧出线时主母线系统水平平铺安装（在柜体的后部）。

MNS低压抽出式开关柜1、用途MNS型低压抽出式开关柜适用于三相交流50、60Hz，额定电压660V，额定电流4000A以下的三相四线制及三相五线制电力系统，作为接受电能和分配电能之间。

广泛应用于发电厂、变电所、厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC。

本产品符合GB7251、ZBK36001、IEC439-1（1992）标准。

2、使用条件1、周围空气温度不高于+40°C，不低于-5°C，并且24小时内其平均气温不高于+35°C。

2、周围空气相对湿度在最高温度为40°C时不超过50%，在较低温度时允许有较大相对湿度，如+20°C 时为90%，但应考虑到由于温度的变化有可能会偶尔产生适度的凝露。

3、户内使用，使用地点的海拔高度不得超过2000m.4、应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。

3、结构特点开关柜的基本框架采用拼装组合式结构，由KB型钢通过自攻锁紧螺钉互相紧固联接成基本框架，再按方案变化需要，加上相应的门、封板、隔板、安装支架以及母线、功能单元等零件组合成一台完整的开关柜，柜内结构都经过镀锌处理，也可以采用敷铝锌板生产，并实行模数化安装（1E=25mm）.开关柜面板采用优质钢板经数控机床加工而成，表面经过酸洗、磷化处理后静电喷塑，抗磨耐腐，既有牢固的机械强度，又有可靠的接地连续性。

开关柜隔室可分为功能单元室、母线室、电缆室，各单元的功能作用相对独立且区域之间又连续的金属板或阻燃板的功能壁严格分隔，保证使用安全且防止事故蔓延。

水平母线为平置式安装，有效减少电气应力和热应力。

母线截面有2（30X10）、2（60X10）、2（80X10）、2（100X10）、4（60X10）5种规格，对应母线电流1250A2000A、2500A、3200A、4000A，中性接地母线N、PE为60X10，抽屉垂直母线为50X30X5角尺型铜母线，所有母线皆经过镀锡处理。

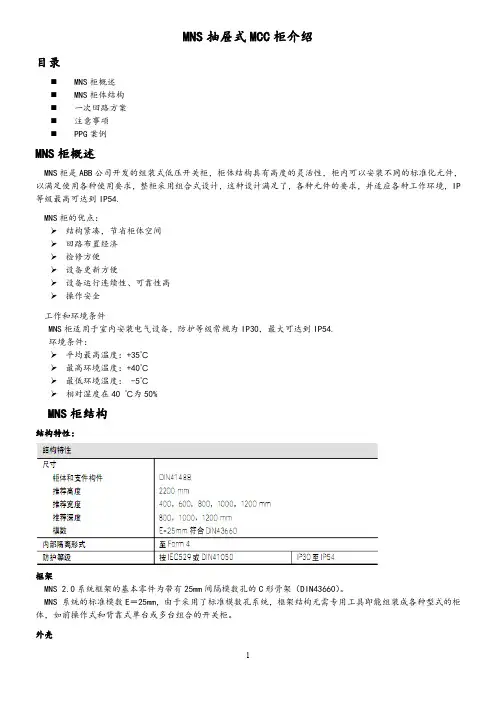

MNS抽屉式MCC柜介绍目录⏹ MNS柜概述⏹ MNS柜体结构⏹一次回路方案⏹注意事项⏹ PPG案例MNS柜概述MNS柜是ABB公司开发的组装式低压开关柜，柜体结构具有高度的灵活性，柜内可以安装不同的标准化元件，以满足使用各种使用要求，整柜采用组合式设计，这种设计满足了，各种元件的要求，并适应各种工作环境，IP 等级最高可达到IP54.MNS柜的优点：结构紧凑，节省柜体空间回路布置经济检修方便设备更新方便设备运行连续性、可靠性高操作安全工作和环境条件MNS柜适用于室内安装电气设备，防护等级常规为IP30，最大可达到IP54.环境条件：平均最高温度：+35℃最高环境温度：+40℃最低环境温度： -5℃相对湿度在40 ℃为50%MNS柜结构结构特性：框架MNS 2.0系统框架的基本零件为带有25mm间隔模数孔的C形骨架（DIN43660）。

MNS 系统的标准模数E＝25mm，由于采用了标准模数孔系统，框架结构无需专用工具即能组装成各种型式的柜体，如前操作式和背靠式单台或多台组合的开关柜。

外壳MNS 2.0系统按不同的使用要求，可设计出不同防护等级的外壳。

后操作和联屏柜可选用正面防护等级为IP30的外壳，全封闭外壳防护等级为IP40-IP54（抽出式开关柜均为全封闭结构）。

铰链框架可作安装电子器件和仪表板用，也可作装置框架用。

铰链框架的安装位置上可加带/不带观察孔的盖板。

柜底部可提供底板，加装法兰板后可安装电缆槽。

门板和外壳可装配单个/多个通风口，顶板可为全通风型（IP40和IP41）。

柜架结构抽出式开关柜可分为：装置小室、母线小室和平电缆小室。

尺寸（高*宽*深）：2200mm*1000mm*600/800/1000/1200mm.抽出式组件由组件本身和组件安装小室两部分组成，动力单元和控制单元的组件为抽出式安装，标准规格为8E/4、8E/2、8E、16E、24E。

4个8E/4或2个8E/2组件可以水平安装在600mm宽的装置小室内，组件高度为8E （200MM）。

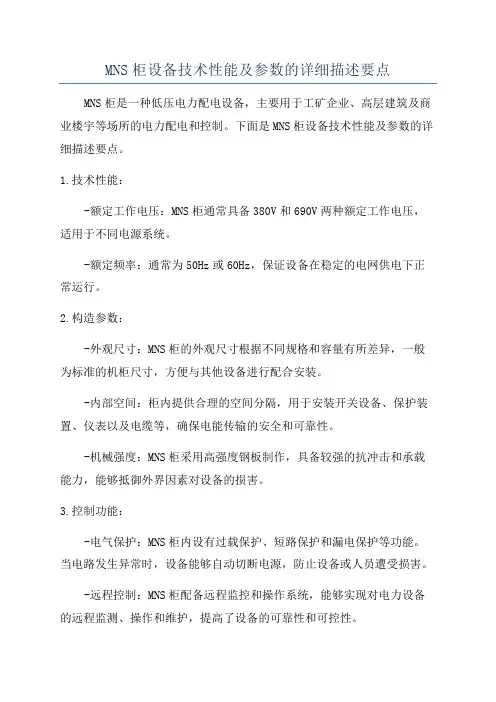

MNS柜设备技术性能及参数的详细描述要点MNS柜是一种低压电力配电设备，主要用于工矿企业、高层建筑及商业楼宇等场所的电力配电和控制。

下面是MNS柜设备技术性能及参数的详细描述要点。

1.技术性能：-额定工作电压：MNS柜通常具备380V和690V两种额定工作电压，适用于不同电源系统。

-额定频率：通常为50Hz或60Hz，保证设备在稳定的电网供电下正常运行。

2.构造参数：-外观尺寸：MNS柜的外观尺寸根据不同规格和容量有所差异，一般为标准的机柜尺寸，方便与其他设备进行配合安装。

-内部空间：柜内提供合理的空间分隔，用于安装开关设备、保护装置、仪表以及电缆等，确保电能传输的安全和可靠性。

-机械强度：MNS柜采用高强度钢板制作，具备较强的抗冲击和承载能力，能够抵御外界因素对设备的损害。

3.控制功能：-电气保护：MNS柜内设有过载保护、短路保护和漏电保护等功能。

当电路发生异常时，设备能够自动切断电源，防止设备或人员遭受损害。

-远程控制：MNS柜配备远程监控和操作系统，能够实现对电力设备的远程监测、操作和维护，提高了设备的可靠性和可控性。

-火灾报警：柜内设有火灾报警装置，能够及时感知并报警，防止火灾蔓延，减少财产和人员的损失。

4.安全性能：-绝缘和防护：各电器元件和导线之间具备良好的绝缘和防护措施，确保设备在工作状态下不发生漏电、短路或触电等情况。

-可靠性：MNS柜选用高品质的电器元件和供应商，拥有可靠的电气性能，能够长时间稳定工作，减少故障发生的概率。

-地震防护：MNS柜的机械结构具备一定的抗震性能，能够在地震等自然灾害发生时有效保护设备的稳定性和安全性。

以上是MNS柜设备技术性能及参数的详细描述要点，这些要点涵盖了MNS柜的主要技术指标和特性，能够帮助用户全面了解MNS柜的功能和适用范围，选择合适的设备用于电力配电和控制需求。

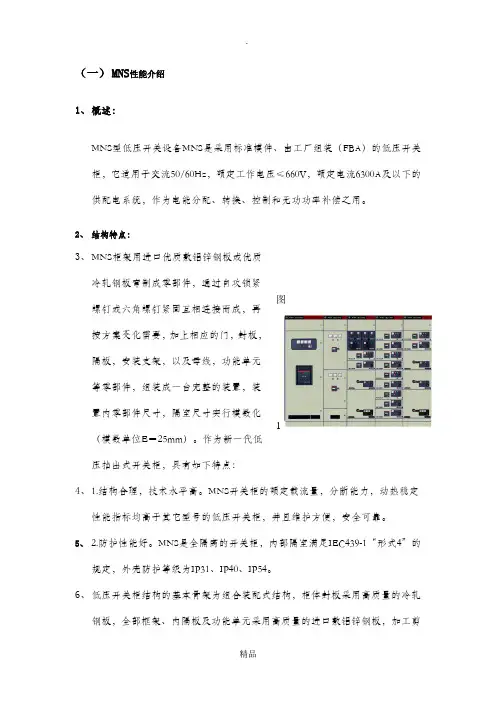

（一） MNS 性能介绍1、 概述：MNS 型低压开关设备MNS 是采用标准模件、由工厂组装（FBA ）的低压开关柜，它适用于交流50/60Hz ，额定工作电压≤660V ，额定电流6300A 及以下的供配电系统，作为电能分配、转换、控制和无功功率补偿之用。

2、 结构特点：3、 MNS 柜架用进口优质敷铝锌钢板或优质冷轧钢板弯制成零部件，通过自攻锁紧螺钉或六角螺钉紧固互相连接而成，再按方案变化需要，加上相应的门，封板，隔板，安装支架，以及母线，功能单元等零部件，组装成一台完整的装置，装置内零部件尺寸，隔室尺寸实行模数化（模数单位E ＝25mm ）。

作为新一代低压抽出式开关柜，具有如下特点：4、 1.结构合理，技术水平高。

MNS 开关柜的额定载流量，分断能力，动热稳定性能指标均高于其它型号的低压开关柜，并且维护方便，安全可靠。

5、 2.防护性能好。

MNS 是全隔离的开关柜，内部隔室满足IEC439-1“形式4”的规定，外壳防护等级为IP31、IP40、IP54。

6、 低压开关柜结构的基本骨架为组合装配式结构，柜体封板采用高质量的冷轧钢板，全部框架、内隔板及功能单元采用高质量的进口敷铝锌钢板，加工剪切时铝锌膜自动随剪切刀覆盖剪切口，因此剪切口具有较强的自愈能力并不会发生腐蚀或生锈现象，柜体其余用冷轧板的金属结构件都经过镀锌防腐处理。

7、 低压开关柜用C 型直柱，通过钢制自攻螺丝和8.8级螺栓，装配而成。

具有足够的机械强度，可以保证元件安装后及操作时无摇晃、不变形。

开关柜内的每个柜体分隔为三室，即水平母线隔室，功能单元隔室及电缆室，室与室之间用整块高强度阻燃环保塑料功能板和敷铝锌板相互隔开。

8、 MNS 以8E 为基本单元（E=25mm ），功能单元有8E/4、8E/2、6E 、8E 、12E 、16E 、24E 、32E 、72E ，一台MCC 柜最多时可布置36个功能单元，可实现PC ，MCC 混装。

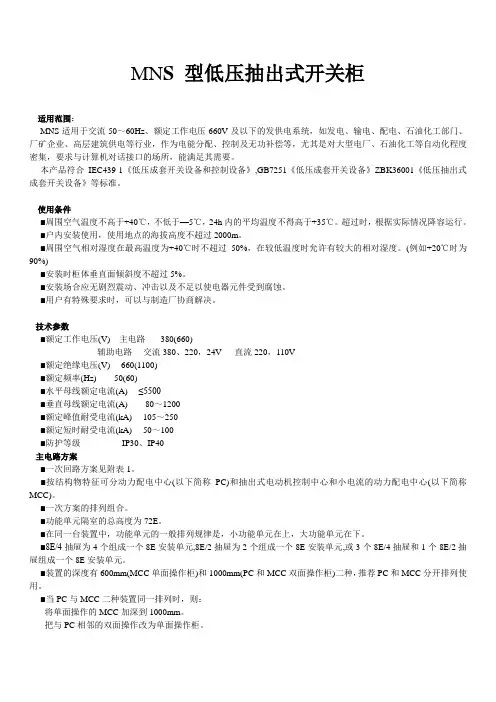

MNS 型低压抽出式开关柜适用范围：MNS适用于交流50〜60Hz、额定工作电压660V及以下的发供电系统，如发电、输电、配电、石油化工部门、厂矿企业、高层建筑供电等行业，作为电能分配、控制及无功补偿等，尤其是对大型电厂、石油化工等自动化程度密集，要求与计算机对话接口的场所，能满足其需要。

本产品符合IEC439-1《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》ZBK36001《低压抽出式成套开关设备》等标准。

使用条件■周围空气温度不高于+40℃,不低于一5℃, 24h内的平均温度不得高于+35℃。

超过时，根据实际情况降容运行。

■户内安装使用，使用地点的海拔高度不超过2000m。

■周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度。

(例如+20℃时为90%)■安装时柜体垂直面倾斜度不超过5%。

■安装场合应无剧烈震动、冲击以及不足以使电器元件受到腐蚀。

■用户有特殊要求时，可以与制造厂协商解决。

技术参数■额定工作电压(V) 主电路380(660)辅助电路交流380、220, 24V 直流220, 110V■额定绝缘电压(V) 660(1100)■额定频率(Hz) 50(60)■水平母线额定电流(A) <5500■垂直母线额定电流(A) 80〜1200■额定峰值耐受电流(kA) 105〜250■额定短时耐受电流(kA) 50〜100■防护等级IP30、IP40主电路方案■一次回路方案见附表1。

■按结构物特征可分动力配电中心(以下简称PC)和抽出式电动机控制中心和小电流的动力配电中心(以下简称MCC)。

■一次方案的排列组合。

■功能单元隔室的总高度为72E。

■在同一台装置中,功能单元的一般排列规律是,小功能单元在上,大功能单元在下。

■8E/4抽屉为4个组成一个8E安装单元,8E/2抽屉为2个组成一个8E安装单元，或3个8E/4抽屉和1个8E/2抽屉组成一个8E安装单元。

MNS抽屉式MCC柜介绍目录⏹ MNS柜概述⏹ MNS柜体结构⏹一次回路方案⏹注意事项⏹ PPG案例MNS柜概述MNS柜是ABB公司开发的组装式低压开关柜，柜体结构具有高度的灵活性，柜内可以安装不同的标准化元件，以满足使用各种使用要求，整柜采用组合式设计，这种设计满足了，各种元件的要求，并适应各种工作环境，IP 等级最高可达到IP54.MNS柜的优点：结构紧凑，节省柜体空间回路布置经济检修方便设备更新方便设备运行连续性、可靠性高操作安全工作和环境条件MNS柜适用于室内安装电气设备，防护等级常规为IP30，最大可达到IP54.环境条件：平均最高温度：+35℃最高环境温度：+40℃最低环境温度： -5℃相对湿度在40 ℃为50%MNS柜结构结构特性：框架MNS 2.0系统框架的基本零件为带有25mm间隔模数孔的C形骨架（DIN43660）。

MNS 系统的标准模数E＝25mm，由于采用了标准模数孔系统，框架结构无需专用工具即能组装成各种型式的柜体，如前操作式和背靠式单台或多台组合的开关柜。

外壳MNS 2.0系统按不同的使用要求，可设计出不同防护等级的外壳。

后操作和联屏柜可选用正面防护等级为IP30的外壳，全封闭外壳防护等级为IP40-IP54（抽出式开关柜均为全封闭结构）。

铰链框架可作安装电子器件和仪表板用，也可作装置框架用。

铰链框架的安装位置上可加带/不带观察孔的盖板。

柜底部可提供底板，加装法兰板后可安装电缆槽。

门板和外壳可装配单个/多个通风口，顶板可为全通风型（IP40和IP41）。

柜架结构抽出式开关柜可分为：装置小室、母线小室和平电缆小室。

尺寸（高*宽*深）：2200mm*1000mm*600/800/1000/1200mm.抽出式组件由组件本身和组件安装小室两部分组成，动力单元和控制单元的组件为抽出式安装，标准规格为8E/4、8E/2、8E、16E、24E。

4个8E/4或2个8E/2组件可以水平安装在600mm宽的装置小室内，组件高度为8E （200MM）。

MN S 型低压抽出式开关柜适用范围：MNS适用于交流50～60Hz、额定工作电压660V及以下的发供电系统，如发电、输电、配电、石油化工部门、厂矿企业、高层建筑供电等行业，作为电能分配、控制及无功补偿等，尤其是对大型电厂、石油化工等自动化程度密集，要求与计算机对话接口的场所，能满足其需要。

本产品符合IEC439-1《低压成套开关设备和控制设备》,GB7251《低压成套开关设备》ZBK36001《低压抽出式成套开关设备》等标准。

使用条件■周围空气温度不高于+40℃，不低于—5℃，24h内的平均温度不得高于+35℃。

超过时，根据实际情况降容运行。

■户内安装使用，使用地点的海拔高度不超过2000m。

■周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度。

(例如+20℃时为90%)■安装时柜体垂直面倾斜度不超过5%。

■安装场合应无剧烈震动、冲击以及不足以使电器元件受到腐蚀。

■用户有特殊要求时，可以与制造厂协商解决。

技术参数■额定工作电压(V) 主电路380(660)辅助电路交流380、220，24V 直流220，110V■额定绝缘电压(V) 660(1100)■额定频率(Hz) 50(60)■水平母线额定电流(A) ≤5500■垂直母线额定电流(A) 80～1200■额定峰值耐受电流(kA) 105～250■额定短时耐受电流(kA) 50～100■防护等级IP30、IP40主电路方案■一次回路方案见附表1。

■按结构物特征可分动力配电中心(以下简称PC)和抽出式电动机控制中心和小电流的动力配电中心(以下简称MCC)。

■一次方案的排列组合。

■功能单元隔室的总高度为72E。

■在同一台装置中，功能单元的一般排列规律是，小功能单元在上，大功能单元在下。

■8E/4抽屉为4个组成一个8E安装单元,8E/2抽屉为2个组成一个8E安装单元,或3个8E/4抽屉和1个8E/2抽屉组成一个8E安装单元。

mns开关柜技术参数
MNS低压抽屉式开关柜是一种控制柜系列，原引进自瑞士ABB公司，经过我国多年的吸收消化，逐渐发展起来。

以下是关于MNS开关柜的技术参数：
1. 电气数据：额定电压为380VAC 3~、660VAC 3~；额定绝缘电压为
690VAC 3~、1000VAC 3~；额定频率为50HZ或60HZ。

2. 额定电流：主母线至3150A，额定峰值耐受电流ipk为105KA，额定短
时耐受电流icw为50KA；配电母线至2000A，额定峰值耐受电流ipk为105KA，额定短时耐受电流icw为50KA。

3. 柜体尺寸：推荐柜体高度为2200mm，宽度可选择400、600、800、1000、1200mm，厚度可选择400、600、800、1000、1200mm。

模数
为E=25mm。

4. 小室和框架材料：敷铝锌板。

5. 外壳防护等级：IP3X、IP4X。

请注意，这些参数可能会根据具体型号和应用条件有所不同，因此在实际使用中，建议查阅相关技术文档或与厂家联系，以获取更准确和详细的信息。

MNS型低压抽出式开关柜1、概述MNS型低压抽出式开关柜是由模块化组件组装而成的组合型抽出式低压开关柜（以下简称装置）。

本装置适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织等厂矿企业和住宅小区，高层建筑等场所，作为交流50～60Hz、额定工作电压660V及以下的低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制之用。

在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时，能满足与计算机接口的特殊需要装置是根据电力部门、广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜。

产品具有分断，接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点，可以作为新型低压抽出式开关柜供用户选用。

本装置符合IEC439、VDE660第5部分和GB7251.1-2005《低压成套开关设备和控制设备》国家标准，JB/T9661-1999《低压抽出式成套开关设备》专业标准。

2、产品型号及含义3、产品特点MNS系统与传统产品相比，具有更多优越性，其技术水平达到九十年代国际先进水平。

● 设计紧凑：以较小的空间容纳较多的功能单元；● 结构通用性强，组装灵活：采用25mm模数设计，方便柜内空间分割及抽屉加深的可能，能满足各种结构形式、防护等级及使用环境的要求；● 采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。

以200余种组装件可以组成不同方案的框架结构和抽屉单元。

● 安全性：采用高强度阻燃型工程塑料组件，有效加强防护安全性能；● 技术性能高：主要参数达到国际技术水平；● 压缩场地：三化程度高，可大大压缩储存和运输预制件的场地，能充分利用配电室空间；● 装配方便：不需要特殊复杂工具。

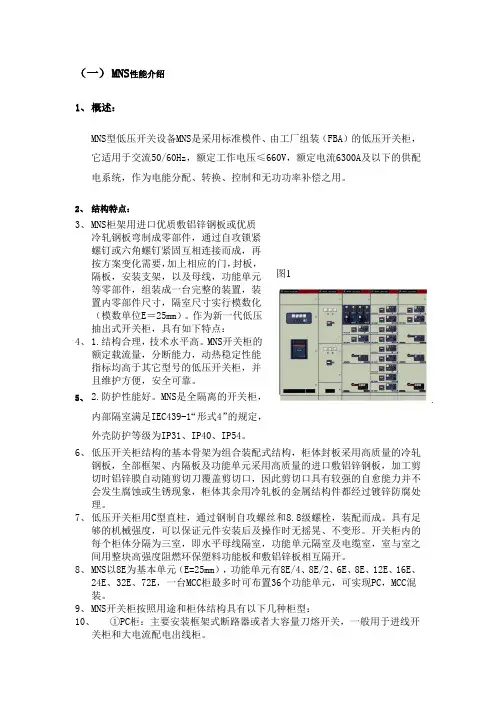

（一） MNS 性能介绍1、 概述：MNS 型低压开关设备MNS 是采用标准模件、由工厂组装（FBA ）的低压开关柜，它适用于交流50/60Hz ，额定工作电压≤660V ，额定电流6300A 及以下的供配电系统，作为电能分配、转换、控制和无功功率补偿之用。

2、 结构特点：3、 MNS 柜架用进口优质敷铝锌钢板或优质冷轧钢板弯制成零部件，通过自攻锁紧螺钉或六角螺钉紧固互相连接而成，再按方案变化需要，加上相应的门，封板，隔板，安装支架，以及母线，功能单元等零部件，组装成一台完整的装置，装置内零部件尺寸，隔室尺寸实行模数化（模数单位E ＝25mm ）。

作为新一代低压抽出式开关柜，具有如下特点：4、 1.结构合理，技术水平高。

MNS 开关柜的额定载流量，分断能力，动热稳定性能指标均高于其它型号的低压开关柜，并且维护方便，安全可靠。

5、 2.防护性能好。

MNS 是全隔离的开关柜，内部隔室满足IEC439-1“形式4”的规定，外壳防护等级为IP31、IP40、IP54。

6、 低压开关柜结构的基本骨架为组合装配式结构，柜体封板采用高质量的冷轧钢板，全部框架、内隔板及功能单元采用高质量的进口敷铝锌钢板，加工剪切时铝锌膜自动随剪切刀覆盖剪切口，因此剪切口具有较强的自愈能力并不会发生腐蚀或生锈现象，柜体其余用冷轧板的金属结构件都经过镀锌防腐处理。

7、 低压开关柜用C 型直柱，通过钢制自攻螺丝和级螺栓，装配而成。

具有足够图的机械强度，可以保证元件安装后及操作时无摇晃、不变形。

开关柜内的每个柜体分隔为三室，即水平母线隔室，功能单元隔室及电缆室，室与室之间用整块高强度阻燃环保塑料功能板和敷铝锌板相互隔开。

8、MNS以8E为基本单元（E=25mm），功能单元有8E/4、8E/2、6E、8E、12E、16E、24E、32E、72E，一台MCC柜最多时可布置36个功能单元，可实现PC，MCC混装。

9、MNS开关柜按照用途和柜体结构具有以下几种柜型：10、①PC柜：主要安装框架式断路器或者大容量刀熔开关，一般用于进线开关柜和大电流配电出线柜。
