低压开关柜简介

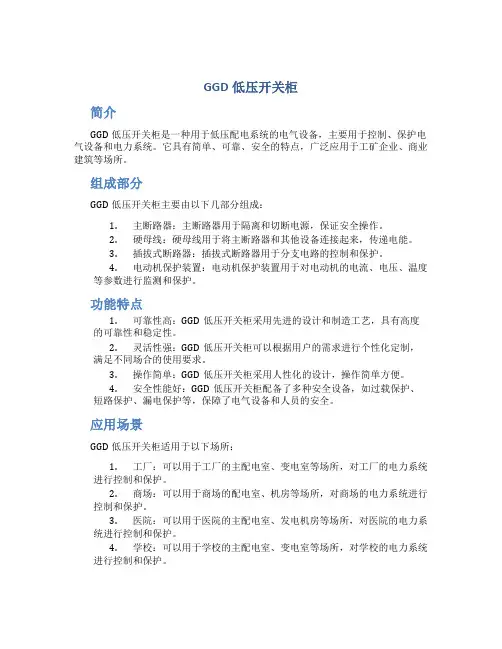

GGD低压开关柜简介GGD低压开关柜是一种用于低压配电系统的电气设备，主要用于控制、保护电气设备和电力系统。

它具有简单、可靠、安全的特点，广泛应用于工矿企业、商业建筑等场所。

组成部分GGD低压开关柜主要由以下几部分组成：1.主断路器：主断路器用于隔离和切断电源，保证安全操作。

2.硬母线：硬母线用于将主断路器和其他设备连接起来，传递电能。

3.插拔式断路器：插拔式断路器用于分支电路的控制和保护。

4.电动机保护装置：电动机保护装置用于对电动机的电流、电压、温度等参数进行监测和保护。

功能特点1.可靠性高：GGD低压开关柜采用先进的设计和制造工艺，具有高度的可靠性和稳定性。

2.灵活性强：GGD低压开关柜可以根据用户的需求进行个性化定制，满足不同场合的使用要求。

3.操作简单：GGD低压开关柜采用人性化的设计，操作简单方便。

4.安全性能好：GGD低压开关柜配备了多种安全设备，如过载保护、短路保护、漏电保护等，保障了电气设备和人员的安全。

应用场景GGD低压开关柜适用于以下场所：1.工厂：可以用于工厂的主配电室、变电室等场所，对工厂的电力系统进行控制和保护。

2.商场：可以用于商场的配电室、机房等场所，对商场的电力系统进行控制和保护。

3.医院：可以用于医院的主配电室、发电机房等场所，对医院的电力系统进行控制和保护。

4.学校：可以用于学校的主配电室、变电室等场所，对学校的电力系统进行控制和保护。

安装和维护GGD低压开关柜的安装和维护需要专业人士进行操作，以确保正常运行和使用。

以下是安装和维护的基本步骤：1.安装：根据安装图纸和安装说明书进行安装，确保开关柜的位置、固定、接线等符合要求。

2.配线：根据电气图纸进行配线，确保电源和负载连接正确，线缆接触良好。

3.调试：对开关柜进行功能调试，检查各个设备的工作状态和保护功能是否正常。

4.维护：定期检查和维护开关柜，包括清洁、紧固、更换损坏部件等。

5.故障处理：出现故障时，及时排查和处理，确保开关柜正常运行。

GCK 柜型结构骨架模数E 功能单元主母线最大电流垂直母线最大电流主母线安装方式GGD MNSGCS MNS固定分隔组合式C 型材25mm 8E/4、8E/2、8E 、16E 、24E 6300A 2000A 背部柜顶GCS抽出式8MF 型材20mm 8E/2、8E 、12E 、4000A 1000A 背部16E 、24E GCK抽出式异型钢20mm 10E 、20E 、30E 、40E 、45E3150A 600A 柜顶GGD 固定式3150A 柜顶型号定义（德文缩写）:M：标准模件（Modulares）N：低压（Niederspannungs）S：开关配电装置（Schaltanlagen-system）关电装置MNS 是来自ABB的最先进的低压开关柜技术 MNS 技术由德国引进，是ABB全球化的标准 MNS 在全球已有40年的历史 MNS 产品不断升级，MNS-MNS2.0-MNS3.0 运行更可靠 结构更紧凑操作维护更方便 操作、维护更方便 完善的智能化系统MNS在欧洲和中国的天津及上海进行了由第三方执行的各种试验MNS型式试验5500A大电流试验主开关100KA O CO100KA O-CO试验盐雾试验振动试验绝缘材料试验经济性好安全性好设计紧凑•已按IEC 439-1进行了型式试验对建筑和工业应用是最佳选择 高度的标准化装配使工程设计和工业生产极为方便•已按IEC 1641 进行了35 kA (440 V; 0,1 s) 防弧试验•每个开关柜都经过例行试验•MNS30具有无功功率补偿减少了运行成本主母线系统布置在柜的后部，保证了运行的安全性MNS3.0灵活性好可靠性好500000MNS •模块化的设计•完善的产品系列•对用户的特运行和环境要求有最佳的适应性••已在全世界销售了500.000 多台MNS 开关柜•机械和电气部件具有顶级的质量•因配电母线绝缘，易于改装、扩建高抗腐蚀能力•机械部分无需维修•已取得ISO 9001 认证P26西安航天资质证书z标准：IEC60439-1，GB7251.1-2005z额定绝缘电压Ui：690V AC 3P400V AC3P z额定工作低压Ue：400V AC 3Pz额定冲击耐受电压Uimp: 8kVz过电压等级:III额定工作频率50/60Hz额定工作频率:50/60Hzz主母线额定电流Ie:5500A(6300A)z额定峰值耐受电流Ipk:220kAz额定短时耐受电流Icw:100kAz配电母线额定电流Ie:1200kA(2000A)z额定峰值耐受电流Ipk:110kA(176kA)额定短时耐受电流I50kA(80kA)z额定短时耐受电流Icw:50kA(80kA)z防护等级：IP30-IP54z结构尺寸：高2200mm宽400，600，800，1000，1200mm深400，600，800，1000，1200mm模数25mm免维护骨架及金属结构件为覆铝锌板，具优良的表面保护性能自攻螺丝紧固良好的接地连续性组合灵活可靠组合灵活，可靠基本骨架均带25mm模数孔采用柔性加工工艺保证精度和强度采用柔性加工工艺，保证精度和强度框架结构无需专用工具便可组装成各种形式的柜体:前操作式/背靠背式/单台/多台组合式等防磁结构，有效防止涡流发热在MNS2.0系统中将同一功能组的零部件组装后，可构成一个简便的机械和电气功能组件，包括动力组件和控制组件。

低压开关柜介绍一、国内主要低压开关柜简介二、知名厂家开关柜介绍国内主要低压开关柜简介主要开关柜类型国内主要的低压开关柜有GGD、GCK、GCS、MNS，XLL2低压配电箱和XGM低压照明箱主要区别GGD是固定柜，GCK、GCS、MNS是抽屉柜。

GCK柜和GCS、MNS柜抽屉推进机构不同；GCS和MNS柜最主要的区别是GCS柜只能做单面操作柜，柜深800mm，MNS柜可以做双面操作柜，柜深1000mm。

优缺点总体而言：抽出式柜较省地方，维护方便，出线回路多，但造价贵；而固定式的相对出线回路少，占地较大。

如果客户提供的地方小，做不了固定式的要改为做抽出式。

型交流低压开关柜：该开关柜具有机构合理，安装维护方便，防护性能好，分断能力高等优点，容量大，分段能力强，动稳定性强，电器方案适用性广等优点，可作为换代产品使用。

开关柜且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合。

一台柜体，容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。

缺点：回路少，单元之间不能任意组合且占地面积大，不能与计算机联络。

低压抽出式开关柜：具有较高技术性能指标、能够适应电力市场发展需要，并可与现有引进的产品竞争。

根据安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，还具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。

缺点：水平母线设在柜顶垂直母线没有阻燃型塑料功能板，不能与计算机联络。

分类介绍GGDGCKGCSMNS系列产品优点：◆设计紧凑：以较小的空间能合纳较多的功能单元。

◆结构通用性强，组装灵活：以25mm为模数的C型型材能满足各种结构形式、防护等级及使用环境的要求。

◆采用标准模块设计：分别可组成保护、操作、转换、控制、调节、指示等标准单元，用户可根据需要任意选用组装◆技术性能高，主要参数达到当代国际技术水平。

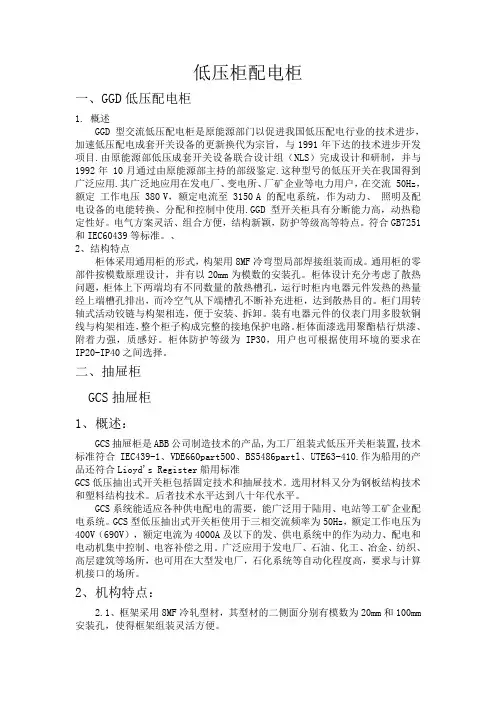

低压柜配电柜一、GGD低压配电柜1. 概述GGD 型交流低压配电柜是原能源部门以促进我国低压配电行业的技术进步，加速低压配电成套开关设备的更新换代为宗旨，与1991年下达的技术进步开发项目.由原能源部低压成套开关设备联合设计组（NLS）完成设计和研制，并与1992年 10月通过由原能源部主持的部级鉴定.这种型号的低压开关在我国得到广泛应用.其广泛地应用在发电厂、变电所、厂矿企业等电力用户，在交流 50Hz，额定工作电压 380 V，额定电流至 3150 A 的配电系统，作为动力、照明及配电设备的电能转换、分配和控制中使用.GGD型开关柜具有分断能力高，动热稳定性好。

电气方案灵活、组合方便，结构新颖，防护等级高等特点。

符合GB7251和IEC60439等标准。

、2、结构特点柜体采用通用柜的形式，构架用8MF冷弯型局部焊接组装而成。

通用柜的零部件按模数原理设计，并有以20mm为模数的安装孔。

柜体设计充分考虑了散热问题，柜体上下两端均有不同数量的散热槽孔，运行时柜内电器元件发热的热量经上端槽孔排出，而冷空气从下端槽孔不断补充进柜，达到散热目的。

柜门用转轴式活动铰链与构架相连，便于安装、拆卸。

装有电器元件的仪表门用多股软铜线与构架相连，整个柜子构成完整的接地保护电路。

柜体面漆选用聚酯桔行烘漆、附着力强，质感好。

柜体防护等级为IP30，用户也可根据使用环境的要求在IP20-IP40之间选择。

二、抽屉柜GCS抽屉柜1、概述：GCS抽屉柜是ABB公司制造技术的产品,为工厂组装式低压开关柜装置,技术标准符合IEC439-1、VDE660part500、BS5486partl、UTE63-410.作为船用的产品还符合Lioyd's Register船用标准GCS低压抽出式开关柜包括固定技术和抽屉技术。

选用材料又分为钢板结构技术和塑料结构技术。

后者技术水平达到八十年代水平。

GCS系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。

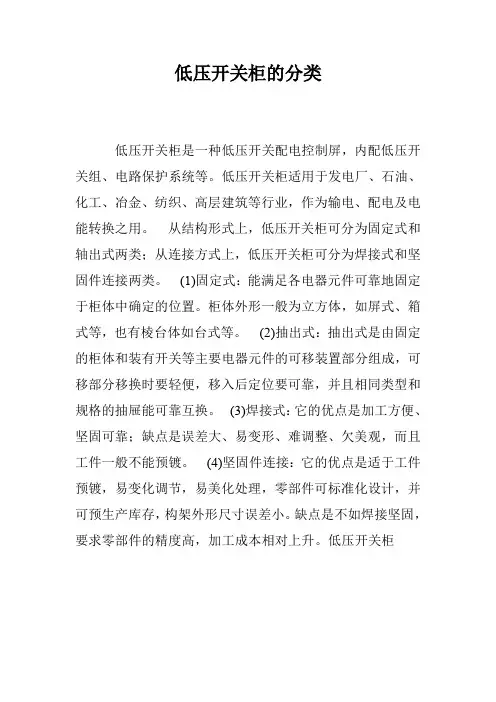

低压开关柜的分类
低压开关柜是一种低压开关配电控制屏，内配低压开关组、电路保护系统等。

低压开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业，作为输电、配电及电能转换之用。

从结构形式上，低压开关柜可分为固定式和轴出式两类；从连接方式上，低压开关柜可分为焊接式和坚固件连接两类。

(1)固定式：能满足各电器元件可靠地固定于柜体中确定的位置。

柜体外形一般为立方体，如屏式、箱式等，也有棱台体如台式等。

(2)抽出式：抽出式是由固定的柜体和装有开关等主要电器元件的可移装置部分组成，可移部分移换时要轻便，移入后定位要可靠，并且相同类型和规格的抽屉能可靠互换。

(3)焊接式：它的优点是加工方便、坚固可靠；缺点是误差大、易变形、难调整、欠美观，而且工件一般不能预镀。

(4)坚固件连接：它的优点是适于工件预镀，易变化调节，易美化处理，零部件可标准化设计，并可预生产库存，构架外形尺寸误差小。

缺点是不如焊接坚固，要求零部件的精度高，加工成本相对上升。

低压开关柜。

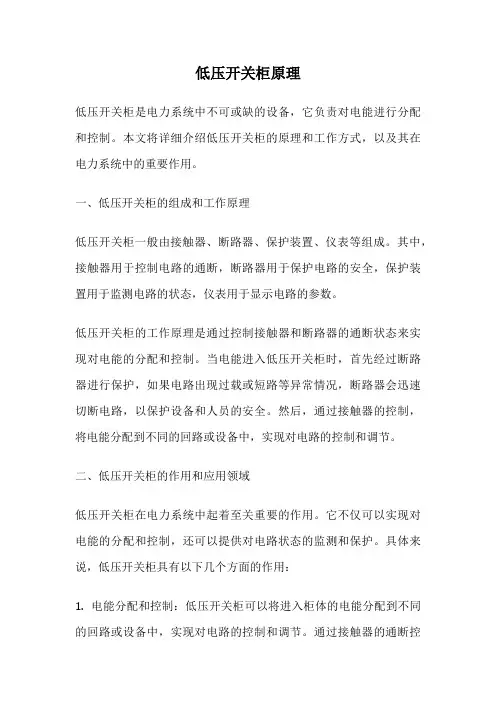

低压开关柜原理低压开关柜是电力系统中不可或缺的设备，它负责对电能进行分配和控制。

本文将详细介绍低压开关柜的原理和工作方式，以及其在电力系统中的重要作用。

一、低压开关柜的组成和工作原理低压开关柜一般由接触器、断路器、保护装置、仪表等组成。

其中，接触器用于控制电路的通断，断路器用于保护电路的安全，保护装置用于监测电路的状态，仪表用于显示电路的参数。

低压开关柜的工作原理是通过控制接触器和断路器的通断状态来实现对电能的分配和控制。

当电能进入低压开关柜时，首先经过断路器进行保护，如果电路出现过载或短路等异常情况，断路器会迅速切断电路，以保护设备和人员的安全。

然后，通过接触器的控制，将电能分配到不同的回路或设备中，实现对电路的控制和调节。

二、低压开关柜的作用和应用领域低压开关柜在电力系统中起着至关重要的作用。

它不仅可以实现对电能的分配和控制，还可以提供对电路状态的监测和保护。

具体来说，低压开关柜具有以下几个方面的作用：1. 电能分配和控制：低压开关柜可以将进入柜体的电能分配到不同的回路或设备中，实现对电路的控制和调节。

通过接触器的通断控制，可以实现对电路的开关和切换。

2. 电路保护：低压开关柜配备有断路器和保护装置，可以对电路进行过载、短路等异常情况的保护。

一旦电路出现异常，断路器会迅速切断电路，以保护设备和人员的安全。

3. 电能监测和仪表显示：低压开关柜配备有各种仪表，可以对电路的电压、电流、功率等参数进行监测和显示。

通过仪表的读数，可以及时了解电路的运行状态，为系统运行和维护提供参考依据。

低压开关柜广泛应用于各个领域的电力系统中，包括工业、建筑、能源等行业。

无论是工厂的生产线，还是商业建筑的供电系统，都离不开低压开关柜的支持和控制。

它不仅提高了电力系统的安全性和可靠性，还提供了便利的电能分配和控制手段。

三、低压开关柜的发展趋势随着电力系统的不断发展和变革，低压开关柜也在不断创新和改进。

目前，低压开关柜的发展趋势主要集中在以下几个方面：1. 智能化：随着物联网技术和人工智能技术的快速发展，低压开关柜正朝着智能化方向发展。

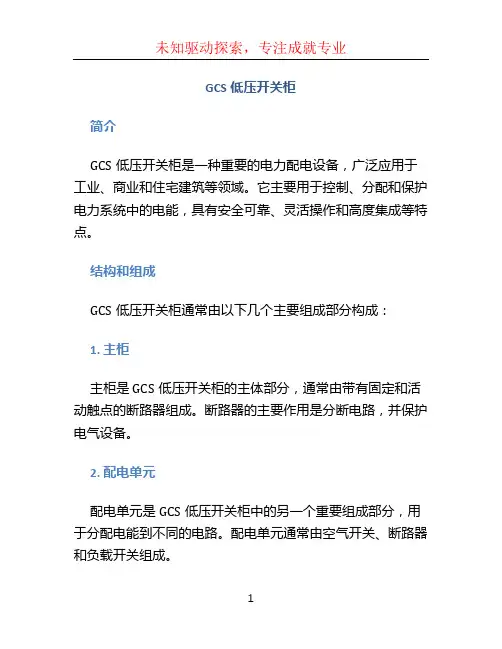

GCS低压开关柜简介GCS低压开关柜是一种重要的电力配电设备，广泛应用于工业、商业和住宅建筑等领域。

它主要用于控制、分配和保护电力系统中的电能，具有安全可靠、灵活操作和高度集成等特点。

结构和组成GCS低压开关柜通常由以下几个主要组成部分构成：1. 主柜主柜是GCS低压开关柜的主体部分，通常由带有固定和活动触点的断路器组成。

断路器的主要作用是分断电路，并保护电气设备。

2. 配电单元配电单元是GCS低压开关柜中的另一个重要组成部分，用于分配电能到不同的电路。

配电单元通常由空气开关、断路器和负载开关组成。

3. 电源单元电源单元是GCS低压开关柜的电源供应部分，主要包括变压器、电容器和交流电源等。

它可以提供稳定可靠的电源供应，以满足电能需求。

4. 控制单元控制单元是GCS低压开关柜的控制和监控部分，用于实现对电力系统的监控、操作和保护。

它通常包括控制器、继电器、显示器和报警系统等。

5. 接地单元接地单元是GCS低压开关柜的接地保护部分，用于保护电力系统和人员免受电击等危险。

它通常包括接地开关、接地电极和接地电阻等。

特点和优势GCS低压开关柜具有以下几个主要特点和优势：1. 安全可靠GCS低压开关柜采用先进的断路器和保护装置，能够保护电力系统和设备免受过载、短路和漏电等故障的影响。

同时，它还具有良好的绝缘性能，可以确保人员的安全使用。

2. 灵活操作GCS低压开关柜采用模块化设计，具有灵活的组合和操作方式。

用户可以根据实际需求选择不同的组件和配置，以满足不同场景下的电能需求。

3. 高度集成GCS低压开关柜集成了不同的电力配电设备和控制装置，可以实现电力系统的集中控制和管理。

这不仅提高了电力系统的效率，还简化了设备的安装和维护。

4. 可靠性高GCS低压开关柜采用优质的材料和工艺，具有良好的耐久性和抗腐蚀性。

它经过严格的测试和验证，能够在恶劣的环境条件下保持稳定和可靠的运行。

应用领域GCS低压开关柜广泛应用于各种电力配电系统，包括工业厂房、商业建筑、住宅小区和公共设施等。

低压开关柜各种型号的介绍与区别1.低压断路器开关柜：低压断路器开关柜是最基本的低压开关设备，用于电力系统的分段和控制。

根据不同的断路器类型，可以分为空气开关柜、真空开关柜、油浸式开关柜等。

空气开关柜具有低成本、可靠性高等优点，适用于一般的电力控制系统。

真空开关柜具有高断电容量、耐热性能好等特点，适用于对电流容量要求较高的场合。

油浸式开关柜则用于对环境要求较高的场合，具有隔音、防尘、防潮等特点。

2.低压自动化开关柜：低压自动化开关柜是在低压断路器开关柜的基础上增加了自动化控制功能，用于实现电力系统的远程控制和自动运行。

根据不同的自动化功能，可以分为PLC控制开关柜、触摸屏控制开关柜、远程监控开关柜等。

PLC控制开关柜具有程序控制功能，可以实现电力分配和控制的自动化控制。

触摸屏控制开关柜则具有直观的人机界面，方便操作和监控。

远程监控开关柜则可以实现远程监控和管理。

3.低压容量性开关柜：低压容量性开关柜用于大容量负荷的分段和控制。

根据不同的容量和负荷特性，可以分为低压电容器开关柜、低压变压器配电柜等。

低压电容器开关柜用于补偿电力系统中的无功功率，提高电能利用率。

低压变压器配电柜则用于对电压进行分配和转换，适用于多个负荷点用电的场所。

4.低压母线开关柜：低压母线开关柜用于分配和传输电流的电气设备。

根据不同的母线类型，可以分为插接式母线开关柜、固定式母线开关柜等。

插接式母线开关柜具有灵活、可扩展的特点，适用于需频繁变动和修改的电力系统。

固定式母线开关柜则适用于静态负荷较稳定的场所。

总之，低压开关柜的类型繁多，每种类型都有其特定的应用场景和功能特点。

在选择低压开关柜时，需要根据实际需求和系统特点进行选择，以确保其能够满足对电力控制和保护的要求。

低压开关柜原理
低压开关柜是一种用于控制、保护和分配电能的电力设备。

其工作原理主要包括以下几个方面：
1. 开关控制：低压开关柜通过控制开关（如断路器、接触器等）的通断状态，实现对电路的控制和操作。

当需要对电路进行开关、切换、分段等操作时，通过控制开关的通断状态来实现。

2. 保护功能：低压开关柜具备对电路进行过载、短路等故障保护的功能。

当电路中发生过载或短路时，开关柜会迅速切断电路，以避免电气设备的损坏和人身安全的危险。

3. 分配功能：低压开关柜可实现对电能的分配和控制。

通过开关柜内部的接线和配电装置，将电能从输入端口分配到各个输出端口，并根据需要进行灵活控制。

4. 监测和测量：低压开关柜通常配备有电流互感器、电压互感器等传感器，用于对电路电流、电压等参数进行监测和测量。

通过连接到监控系统，可以实时获取电路的运行状态和参数。

5. 联锁和保护措施：低压开关柜中还会设置一些联锁和保护措施，用于确保设备和人员的安全。

例如，设置控制电路的互锁装置，防止误操作；设置漏电保护器，用于检测和切断漏电等。

综上所述，低压开关柜的工作原理主要包括开关控制、保护功能、分配功能、监测和测量以及联锁和保护措施等方面，以确保电力系统的安全和稳定运行。

配电柜配电柜是电动机控制中心的统称，配电柜使用在负荷比较分散，回路较少的场合。

一般我们看到配电柜都是安装在比较隐蔽的角落。

对配电柜有兴趣的朋友可以简单的了解一下配电柜型号，和配电柜图纸详解的相关信息。

1、分类固定式配电屏：固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。

它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。

防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

动力、照明配电控制箱。

多为封闭式垂直安装。

因使用场合不同，外壳防护等级也不同。

它们主要作为工矿企业生产现场的配电装置。

2、配电柜型号配电柜型号有很多，一般不同的厂家都有自己的型号。

国产型号有MLS、GCS、GCK GGD等；国外厂家ABB有：MD190，MNS，ArTu、Blokset、8PT等等。

一般标准的型号是GB7251.13、配电柜型号意思第一位：G－交流低压配电柜，P-开启式低压开关柜第二位：G-固定死，C-抽出式，H-固定、抽出混装式。
