威胜电气有限公司8PT低压柜操作说明书目录二、操作规程1、开关柜的操作断路器柜的操作抽出式断路器的准备往导向框架中装入断路器1、检查断路器位置指示器，确保显示的是DISCON，否则断路器将不能被放入。
2、抽出导轨。
3、将断路器放入导向框架中。
4、推到断开位置。
5、关闭柜门松开摇查手柄/退出摇进手柄1、断开断路器2、前推摇进机构3、拉出手柄4、将控制杠杆抬起，并维持5、退出摇进机构将断路器摇入连接位置插入摇进手柄注意：不要将摇柄转到超出挡块的位置！否则会损坏摇进机构。
储能弹簧的储能手动储能F手柄手柄力n储能次数（1）弹簧已储能注意：储能时完全握住手柄，每次都要将手柄压到尽可能最底端！尽管感到手柄力会明显地增加，每次都要尽可能稳定地用力。
当储能结束后，手柄力即消失。
通过电动储能操作机构储能在施加控制电压后，电动操作机构会自动启动。
当储能完毕后，电动机会自动停止转动。
在弹簧释能后（合闸操作后），电机会方始重新启动。
2、抽屉柜的操作抽屉的操作8E、16E、24E抽屉单元与8E/4、8E/2抽屉单元不同，抽屉的操作手柄和主开关手柄分开，操作手柄具有四个位置，各个位置设计有电气和机械联锁。
转动该手柄，即可对抽屉单元进行相应的操作。
操作手柄上可加挂锁（最多加三把），以避免抽屉被误抽插或误合开关。
抽屉单元操作手柄各个位置的功能说明如下抽屉单元操作手柄和主开关手柄间具有机械联锁，当抽屉操作手柄处于连接位置时，主开关手柄可进行分合闸操作，处于其他位置时，主开关不可操作；反之，当主开关处于合闸位置时，抽屉操作手柄不可操作，处于锁定状态。
①主开关合闸确认抽屉操作手柄在连接位置后，即可对主开关手柄进行合闸操作。
操作手柄上在分闸向合闸位置转换时，标有一个箭头，合闸时，参照此箭头应先将操作手柄向里推，将主开关手柄从“O”位置向“I”位置旋转，旋转到位后放开手柄，即可将主开关合闸。
②主开关分闸分闸时不需要将操作手柄向内推动，直接将主开关手柄从“I”位置旋向“O”位置，旋转到位后放开手柄，即可将主开关分闸。
配电柜配电柜是电动机控制中心的统称，配电柜使用在负荷比较分散，回路较少的场合。
一般我们看到配电柜都是安装在比较隐蔽的角落。
对配电柜有兴趣的朋友可以简单的了解一下配电柜型号，和配电柜图纸详解的相关信息。
1、分类固定式配电屏：固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。
防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
动力、照明配电控制箱。
多为封闭式垂直安装。
因使用场合不同，外壳防护等级也不同。
它们主要作为工矿企业生产现场的配电装置。
2、配电柜型号配电柜型号有很多，一般不同的厂家都有自己的型号。
国产型号有MLS、GCS、GCK GGD等；国外厂家ABB有：MD190，MNS，ArTu、Blokset、8PT等等。
一般标准的型号是GB7251.13、配电柜型号意思第一位：G－交流低压配电柜，P-开启式低压开关柜第二位：G-固定死，C-抽出式，H-固定、抽出混装式。
【产品推荐】西门子8PT低压开柜有哪些优势详情介绍SIVACON 8PT是一种由西门子公司最新设计的新型的低压开关柜，它具有断路器技术、固定安装式技术、抽出式技术及插入式技术设计。
下方就为大家介绍一下西门子8PT低压柜的详细介绍：通过型式实验的低压开关柜安全可靠.灵活多样SIVACON是根据世界市场需要二开发的低压开关柜，他一方面可以提供完整的标准解决方案，另一方面，又可兼顾到当地的生产制造，由此给生产运行带来利润。
SIVACON是想世界各地推广的低压开关柜，塔克应用在最高至7400A额定电流的各种工作环境，它既可采用固定安装式设计，插入式设计，也可采用抽出式设计。
模块化的设计每台SIVACON都是由标准化和典型化的模块组成。
所有模块均符合西门子设计规范。
各种模块可以按照西门子设计规范任意组合，从而能满足各式各样的要求。
采用优质的西门子开关电器，确保了长期和高可靠的运行。
SIVACON的特点l通过型式试验的低压开关柜(TTA)l水平母线统一布置在开关柜的上方l3级和4级水母线系统共额定电流可至7400A共额定峰值耐受电流lpk可至375kAl器件隔室的深度尺寸大、适用于各种安装需求l模块化的器件隔室l开关柜可单面安装，也可以背靠背安装l外部电缆可以从柜子的上部或下部进入，也可以在柜体的前部和后部进行安装连接l每台设备均通过型式试验来验证安全性及各项质量l西门子开关电器可保证运行可靠性l通过当地生产，供销世界各地l灵活多样，是解决方案具有较高的经济性多种用途的SIVACON低压开关柜独特的门锁，铰链和SIVACON标识牌l统一的设计易于品牌的识别l高强度且通过燃弧试验验证的门锁和铰链，确保了内部燃弧故障时柜门不被弹开，保障人身安全l特殊设计的铰链能保证单柜时门的最大开启角度为180°，并柜时大于140°SIVACON永远满足客户的要求SIVACON的模块化技术能使开关柜完美地适应各种要求：机动灵活：l水平母线连接方便l水平母线统一布置在开关柜的上方l器件可任意装入器件隔室，它与水平母线系统和开关柜的深度尺寸无关l可根据要求来分隔各功能隔室（符合IEC6-439-1规定的形式1至形式4）骨架和外壳：尺寸精准，结构牢固SIVACON的骨架尺寸精准稳固：骨架是开关柜的承重结构，应有牢固的钢板型材相互连接而构成。

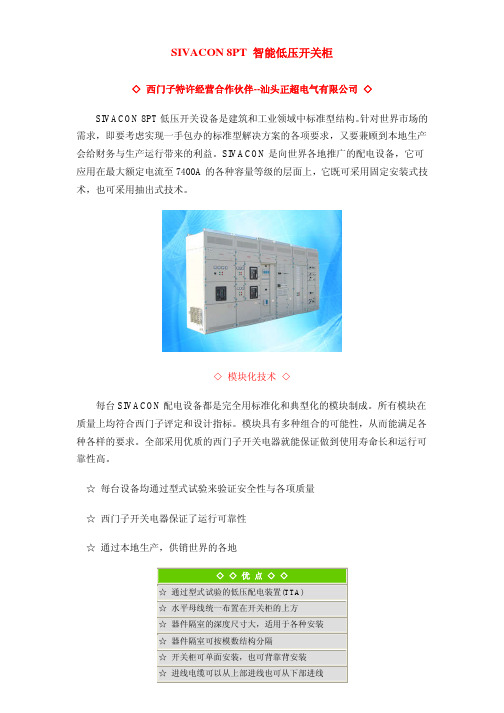

SIVACON8PT智能低压开关柜
◇西门子特许经营合作伙伴--汕头正超电气有限公司◇
SIVACON8PT低压开关设备是建筑和工业领域中标准型结构。
针对世界市场的需求，即要考虑实现一手包办的标准型解决方案的各项要求，又要兼顾到本地生产会给财务与生产运行带来的利益。
SIVACON是向世界各地推广的配电设备，它可应用在最大额定电流至7400A的各种容量等级的层面上，它既可采用固定安装式技术，也可采用抽出式技术。
◇模块化技术◇
每台SIVACON配电设备都是完全用标准化和典型化的模块制成。
所有模块在质量上均符合西门子评定和设计指标。
模块具有多种组合的可能性，从而能满足各种各样的要求。
全部采用优质的西门子开关电器就能保证做到使用寿命长和运行可靠性高。
☆每台设备均通过型式试验来验证安全性与各项质量
☆西门子开关电器保证了运行可靠性
☆通过本地生产，供销世界的各地
◇◇优点◇◇
☆通过型式试验的低压配电装置(TTA)
☆水平母线统一布置在开关柜的上方
☆器件隔室的深度尺寸大，适用于各种安装
☆器件隔室可按模数结构分隔
☆开关柜可单面安装，也可背靠背安装
☆进线电缆可以从上部进线也可从下部进线。
西门子SIVACON 8PT低压开关柜特点介绍SIV ACON 8PT是一种由西门子公司最新设计的新型的低压开关柜，它具有断路器技术、固定安装式技术、抽出式技术及插入式技术设计。
SIV ACON 8PT低压开关柜SIV ACON 8PT低压开关柜产品概述：SIV ACON 8PT是一种由西门子公司最新设计的新型的低压开关柜，它具有断路器技术、固定安装式技术、抽出式技术及插入式技术设计。
SIV ACON 8PT低压开关柜-----安全可靠，灵活多样通过型式试验的低压开关柜(TTA)；水平母线统一布置在开关柜的上方；3极和4极水平母线系统其额定电流可至7400A；额定峰值耐受电流Ipk可至375kA；器件隔室的深度尺寸大，适用于各种安装；器件隔室可按模数结构分隔成不同的单元；开关柜可单面安装，也可以背靠背安装；进线可采用上进线或下进线；出线电缆可在柜体前部连接或后部连接；机动灵活：SIV ACON永远满足您的要求；SIV ACON的模块化技术能使开关柜最佳地适应各种要求。
水平母线统一布置在开关柜的上方；器件可任意装入器件隔室，它与水平母线系统和开关柜的深度尺寸无关；可根据要求来分隔各功能隔室(符合IEC 60439-1规定的形式1至形式4)；器件隔室的深度尺寸大；能最佳地适应开关设备安装现场的条件可靠墙安装或自由落地安装；电缆可选用上进线或下进线；水平母线连接方便；电缆可柜前连接或柜后连接；骨架和外壳：尺寸精准，结构牢固骨架是开关柜的承重结构，它是由牢固的钢板型材相互连接而构成。
SIV ACON的骨架尺寸精准和稳固。
它有二种结构型式，即螺钉连接式或焊接式。
骨架上带有模数为25mm 的孔，可供各种用途的扩展。
门体机动灵活，能满足各种要求。
门的开启角度可至180°。
旋柄弹簧锁能可靠地防止由于疏忽或意外而使门弹开。
柜顶装有释压装置。

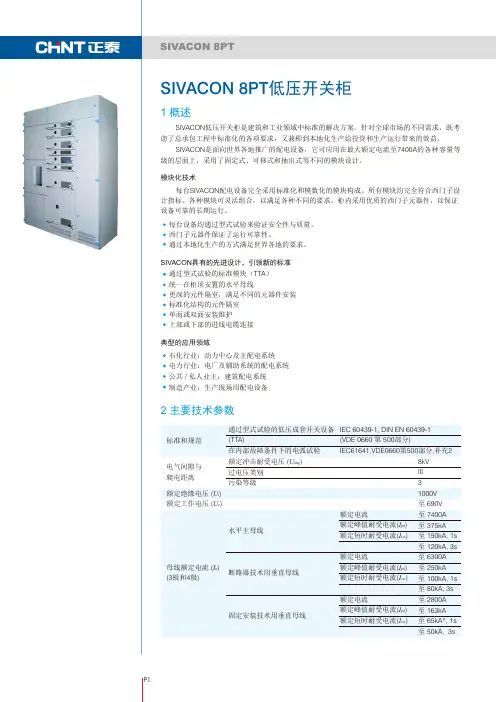

SIVACON 8PT德力西品牌绿色能源从德力西开始！SIVACON 8PT简介SIVACON 8PT是一种由西门子公司最新设计的新型的低压开关柜由德国研发，全球化合作伙伴生产通过完全的型式试验灵活多变的应用方案水平母线额定电流至7400A标准、规范及技术参数标准与规范通过完全型式试验的低压开关柜(TTA)内部故障条件下的燃弧试验IEC 60439-1DIN EN 60439-1(VDE 660 第500部分) DIN VDE 0106 第100部分IEC 61641, VDE 0660第500部分，补充2电气间隙与爬电距离额定冲击耐受电压8 kV过电压类别III污染等级 3 DIN EN 60439-1 (VDE 0660 第500部分)额定绝缘电压(Ui) 1000 V额定工作电压(Ue) 至690 V内部分隔形式 1 至形式4 IEC 60439-1, 第7.7 款, 60439-1表面处理支撑结构外壳门镀锌/粉末喷涂/涂漆镀锌/粉末喷涂/涂漆粉末喷涂/涂漆防护等级IP 30 至IP 54外形尺寸高: 2200, 2600mm宽: 400, 600, 800, 1000, 1200, 1600 mm深: 600, 800, 1000 ,1200 mm模块化结构主要特点一、骨架和外壳1. 骨架上安装孔采用25mm为模数，有多种组合方案2. 各种机动灵活的柜门，能满足不同要求3. 门的最大开启角度可至180°4. 弹簧门锁能可靠的防止门的意外弹开5. 柜体顶部带有压力释放装置二、水平母线系统1. 标准化设计的主母线位于柜体的顶部2. 主母线的最大额定电流可至7400 A3. 按客户的要求划分的额定电流等级4. 额定峰值耐受电流(Ipk) 可至375kA5. 主母线隔室与器件隔室单独隔离6. 从上方可方便的进行运输单元间母线的联接三、框架断路器方案1. 采用3WT或3WL断路器2. 每柜最多可装3个断路器3. 3极或4极4. 固定式或抽出式5. 关门时，具有试验及分离位置6. 短路强度Ipk 至375kA、Icw 至150 kA, 1 s、至100 kA, 3 s 安装方式：固定安装技术插入式技术插拔式技术抽出式技术前开门接线抽出式技术后开门接线。
标准威胜电气8PT低压柜操作说明书文案目录一、开关柜主要性能参数 (3)二、操作规程 (5)1、开关柜的操作 (5)1.1断路器柜的操作 (5)1.2储能弹簧的储能 (8)2、抽屉柜的操作 (8)三、维护 (11)3.1 检查 (11)3.2 保养 (12)一、开关柜主要性能参数二、操作规程1、开关柜的操作1.1断路器柜的操作1.1.2抽出式断路器的准备往导向框架中装入断路器1、检查断路器位置指示器，确保显示的是DISCON，否则断路器将不能被放入。
2、抽出导轨。
3、将断路器放入导向框架中。
4、推到断开位置。
5、关闭柜门1.1.2断路器在导向框架中的位置示意图位置指示器电源回路辅助回路柜门安全挡板维护位置断开断开开关闭断开位置断开断开关关闭测试位置断开连接关关闭连接位置连接连接关开（1）辅助回路，（2）电源回路，（3）柜门，（4）安全挡板1.1.3松开摇查手柄/退出摇进手柄1、断开断路器2、前推摇进机构3、拉出手柄4、将控制杠杆抬起，并维持5、退出摇进机构1.1.4将断路器摇入连接位置1.1.5插入摇进手柄注意：不要将摇柄转到超出挡块的位置！否则会损坏摇进机构。
1.2储能弹簧的储能1.2.1手动储能F 手柄手柄力n 储能次数（1）弹簧已储能注意：储能时完全握住手柄，每次都要将手柄压到尽可能最底端！尽管感到手柄力会明显地增加，每次都要尽可能稳定地用力。
当储能结束后，手柄力即消失。
1.2.2通过电动储能操作机构储能在施加控制电压后，电动操作机构会自动启动。
当储能完毕后，电动机会自动停止转动。
在弹簧释能后（合闸操作后），电机会方始重新启动。
2、抽屉柜的操作2.1抽屉的操作8E、16E、24E抽屉单元与8E/4、8E/2抽屉单元不同，抽屉的操作手柄和主开关手柄分开，操作手柄具有四个位置，各个位置设计有电气和机械联锁。
转动该手柄，即可对抽屉单元进行相应的操作。
操作手柄上可加挂锁（最多加三把），以避免抽屉被误抽插或误合开关。
低压开关柜的柜体结构和工艺特点一、引言柜体结构是低压开关柜组合基础，因此柜体制造工艺就成了基础的基础。
作为柜体它既要充足各电器单元的组合功能条件（如型式的统一，组合的标准，功能的调配等），还要充足柜体的固有要求（如坚固牢靠、整齐美观、调整简单等）。
由于柜体结构要求不一，以及制造单位加工手段不一，它们的制造工艺就不能强求完全一致。
但制造中也存在带普遍意义的较关键的工艺特点，现将这些特点结合柜体结构选择作些简要介绍。
二、柜体结构和工艺特点对于柜体结构及其工艺大致可以从：结构形式、连接方式、构件取材等方面加以区分。
1、从结构形式上分（1）固定式：能充足各电器元件牢靠地固定于柜体中确定的位置。
柜体外形一般为立方体，如屏式、箱式等，也有棱台体如台式等。
这种柜有单列，也有排列。
为了保证柜体形位尺寸，往往实行各构件分步组合方式，一般是先构成两片或左右两侧，然后再构成柜体，或先充足外形要求，再顺次连接柜体内务支件。
构成柜体各棱边的零件长度必需正确（公差取负值），才能保证各方面几何尺寸，从而保证整体外形要求。
对于柜体两侧面，固考虑排列需要，中心不能有隆起现象。
另外从安装角度考虑，底面不能有下陷现象。
在排列安装中，地基平整是先决条件，但干整度和柜体本身都有肯定误差，在排列中要尽量抵消横向差值，而不要造成差值积累，由于差值积累将造成柜体变形，影响母线联结及产生组件安装异位、应力集中，甚至影响电器寿命。
故在排列时宜用地基最高点为安装参考点，然后渐渐垫正扩排，在底面干整度较理想并可推测条件下，也可实行由中心向两侧扩排方式，使积累差值均布。
为了易于调整，抵消公差积累，柜体宽度公差都取负值。
柜体的各个构件结合体完成以后，视需要还应进行整形，以充足各部分形位尺寸要求。
对定型或批量较大的柜体制造时应充分考虑用工装夹具，以保证结构的正确统一，夹具的基准面以取底面为妥，夹具中的各定位块布置以工作取出便利为准，对于柜体的外门等因易受运输和安装等影响，一般在安装时进行统一调整。

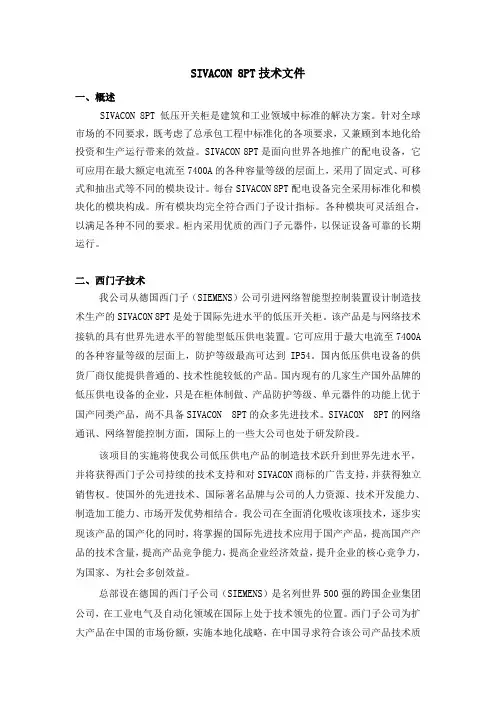

SIVACON 8PT技术文件一、概述SIVACON 8PT低压开关柜是建筑和工业领域中标准的解决方案。
针对全球市场的不同要求，既考虑了总承包工程中标准化的各项要求，又兼顾到本地化给投资和生产运行带来的效益。
SIVACON 8PT是面向世界各地推广的配电设备，它可应用在最大额定电流至7400A的各种容量等级的层面上，采用了固定式、可移式和抽出式等不同的模块设计。
每台SIVACON 8PT配电设备完全采用标准化和模块化的模块构成。
所有模块均完全符合西门子设计指标。
各种模块可灵活组合，以满足各种不同的要求。
柜内采用优质的西门子元器件，以保证设备可靠的长期运行。
二、西门子技术我公司从德国西门子（SIEMENS）公司引进网络智能型控制装置设计制造技术生产的SIVACON 8PT是处于国际先进水平的低压开关柜。
该产品是与网络技术接轨的具有世界先进水平的智能型低压供电装置。
它可应用于最大电流至7400A 的各种容量等级的层面上，防护等级最高可达到IP54。
国内低压供电设备的供货厂商仅能提供普通的、技术性能较低的产品。
国内现有的几家生产国外品牌的低压供电设备的企业，只是在柜体制做、产品防护等级、单元器件的功能上优于国产同类产品，尚不具备SIVACON 8PT的众多先进技术。
SIVACON 8PT的网络通讯、网络智能控制方面，国际上的一些大公司也处于研发阶段。
该项目的实施将使我公司低压供电产品的制造技术跃升到世界先进水平，并将获得西门子公司持续的技术支持和对SIVACON商标的广告支持，并获得独立销售权。
使国外的先进技术、国际著名品牌与公司的人力资源、技术开发能力、制造加工能力、市场开发优势相结合。
我公司在全面消化吸收该项技术，逐步实现该产品的国产化的同时，将掌握的国际先进技术应用于国产产品，提高国产产品的技术含量，提高产品竞争能力，提高企业经济效益，提升企业的核心竞争力，为国家、为社会多创效益。
总部设在德国的西门子公司（SIEMENS）是名列世界500强的跨国企业集团公司，在工业电气及自动化领域在国际上处于技术领先的位置。
最全8PT低压开关柜十大特点详细介绍SIVACON-8PT低压开关柜具有用于建筑行业和工业领域的标准型结构。
SIVACON是向世界各地推广的配电低压装置，它可应用在最大额定电流至7400A各种容量等级的层面上，它既可采用固定安装式设计，也可采用抽出式设计。
西门子通过与本地优秀的，高水准的低压开关柜生产厂合作，使他们成为生产SIVACON8PT的技术合作伙伴，将多用途的、通过形式试验的SIVACON低压开关柜完完全全地带到了您的身边。
每台SIVACON开关柜均通过型式试验,来验证安全性及各项质量。
断路器技术设计采用断路器技术的进线柜、馈电柜和母联柜，不论是抽出式结构，还是固定安装式，均装有3WL/3WT型断路器。
因为大多数用电设备是接在这类开关柜的后面，所以从开关设备的长期运行可靠性与人身安全性来看，它具有特殊的意义。
SIVACON应用断路器技术的元件来实现这些要求。
固定式技术设计：电缆馈电回路用配电柜是采用固定安装式结构形式，根据用户要求，可装配断路器或熔断器式隔离开关。
这类配电柜主要应用在工作条件下不需要进行更换或允许短暂停电的场合。
在这种情况下，SIVACON固定安装式技术就显示出其很高的经济性、安全性和应变性。
无功功率补偿无功功率集中补偿用的控制柜能降低变压器和电缆的负载，减少传输损耗，节约用电费用。
根据不同的用电设备组成结构，控制柜可装配非扼流型或扼流型电容器组件。
插入式设计装有电动机回路及电缆馈电回路的插入式开关柜是抽出式设计的较经济的替代物。
通过在进线侧的插头，使得单元具有快速的可更换性，并无需开关柜整柜断电。
抽出式设计装有电动机回路及电缆馈电回路的抽出式开关柜具有最佳的安全性及适用性，提供了较高的操作方便性。
利用导向的抽出式机构，可快速方便的进行更换及调整。
因此每一模块能进行诸如增补或变换，即使隔室也可在操作期间进行变换。
SIVACON的抽出式设计提供了较高的适用性使用环境条件：1、安装地点：户内：2、海拔高度：不超过1000m：3、环境温度：不高于40℃，最低气温不低于-15℃，日温差不大于15℃：4、相对湿度：月相对湿度平均值不超过90％5、周围环境应为没有火灾、爆炸危险、严重污秽、化学腐蚀的场所：6、地震烈度：不超过8度：7、无经常性的剧烈震动：注：产品使用环境条件超出以上规定者，用户与制造厂协商。
标准和规范通过型式试验的低压开关柜(TTA) 在内部故障条件下的电弧试验IEC60439-1,DINEN60439-1(VDE0660第500部分) IEC61641,VDE0660第500部分,补充2电气间隙与爬电距离额定冲击耐受电压(Uimp)8kV过电压类别III过电压类别3额定绝缘电压(Ui)1000V额定工作电压Ue)至690V额定电流(In) 母线(3极和4极)水平主母线额定电流至4000A额定峰值耐受电流(Ipk)至250kA额定短时耐受电流(Icw)至100 kA,1s 至80 kA,3s断路器技术用垂直母线额定电流至3200A额定峰值耐受电流(Ipk)至220kA额定短时耐受电流(Icw)至80 kA,1s 至50 kA,3s固定安装技术用垂直母线额定电流至2800A额定峰值耐受电流(Ipk)至163kA额定短时耐受电流(Icw) 至65*kA,1s 至50 kA,3s条型插入技术用垂直母线额定电流至2200A额定峰值耐受电流(Ipk)至110kA额定短时耐受电流(Icw)至50kA,1s开关额定电流断路器电缆馈电回路至3200A 至630AA内部分隔形式1至形式4IEC60439-1,第7.7款表面处理支撑结构镀锌/粉末喷涂/喷漆外壳镀锌/粉末喷涂/喷漆门粉末喷涂/喷漆防护等级符合IEC60529,EN60529IP30至IP54外形尺寸高：2200 宽：400,600,800,1000,1600mm 深：600,800,1000,1200mm*额定限制短路电流ICC至100kA一、安全可靠、灵活多样：通过型式试验的低压开关柜SIVACON低压开关柜具有用于建筑行业和工业技术领域的标准型结构。
SIVACON是向世界各地推广的开关柜,它可应用在最大额定电流至7400A的各种容量等级的层面上,它既可采用固定安装式设计、插入式设计,也可采用抽出式设计。
模块化的设计每台SIVACON都是完全用标准化和典型化的模块制成。
