接触网隔离开关及电动操动机构检修与维护手册供电公司触网检修部2011年 10月概述隔离开关是一种没有熄弧装置的开关电器，供接触网在无载情况下进行倒闸，电气隔离。
隔离开关在分闸状态有明显可见断口，在合闸状态下能可靠地通过正常工作电流和短路故障电流。
上海轨道交通接触网现有的国产隔离开关分宁波宝鑫和天津长城两种，一般与分段绝缘器合用。
宁波宝鑫的隔离开关：重型隔离开关：主要应用于牵引变电站出线端的触网馈电开关，馈电开关间的联络开关。
轻型隔离开关：主要应用于车辆段的库线、专用线和库线间的联络开关。
天津长城隔离开关：宁波宝鑫隔离开关及电动机构控制箱宁波宝鑫隔离开关一、结构隔离开关为单柱各柱式结构。
三根支柱绝缘子呈品字形排列，两根上端固定静触头，底部固定于底座；一根上端固定动触头，底部固定于手柄底座，手柄底座可相对于底座做垂直面上的转动，分、合闸过程即靠此转动完成。
二、工作原理隔离开关主要由底座、手柄底座、支柱绝缘子和导电回路组成。
导电回路固定在支柱绝缘子的上端，两根支柱绝缘子固定在底座上，另一根固定在手柄底座上。
通过传动机构操作手柄底座，使之相对于底座做垂直面上的转动，带动导电回路的触头作分、合闸运动。
触头合闸时，使电气回路接通，以承受正常负荷电流。
触头分闸时，电气回路断开，承受系统正常标准规定电压，起隔离作用。
三、检修与维护1、到牵引站确认牵引小车位置后（冷备用状态）将隔离开关合闸并在分段两段挂设地线(注：将电动操作机构转换开关调至“当地”位置或关闭进线电源，防止电调或变电站误操作)；2、检查开关瓷瓶是否有烧伤、拉弧痕迹；是否有碰伤及裂纹，如发现应予更换。
3、检查开关动静触头是否有烧伤、拉弧痕迹；清理动静触头接触面，合分开关，看看动静触头接触是否完好，用0.05mm*10mm的塞尺检查刀片，其塞入深度在接触表面10%以下；并在动静触头上加涂导电油脂（中性凡士林）。
4、检查静触头上的可调弹簧螺栓，使静触头保持一定的间隙。
一、概述1 .用途与功能：PBG1-630/10矿用隔爆型高压真空配电装置（以下简称“ 10kV配电装置”），适用于具有爆炸性危险气体及粉尘的矿井中。
对井下10kV/50Hz额定电流630A以下中性点不接地供电系统进行控制和保护，同时作为10kV移动变电站的高压侧开关使用，与我公司生产的XBD1系列移变用低压侧保护箱组成低压故障分断高压的理想型移动变电站系统。
2.主要特点：该装置分A型（独立开关）和B型（移变开关）两种形式，B型只是A 型去掉后出线腔，因此保持结构形式的一致性；（见图1）具有体积小、结构合理、操作直观的特性，并具备电动合闸及手动储能的双重机构；独特的触头式隔离刀闸，负荷能力大；具有先进的、完善的微电脑综合保护系统（保护功能见后），提高了整体供电的可靠性，且不必打开箱体大门即可进行保护参数的整定；兼容所有大容量（4000kVA以下）移动变电站配套；防爆标志为Exdl o型号说明P B G 1 - 630/10三、使用条件与范围1.海拔高度不超过1000m2.周围环境温度不高于+ 40C，不低于—20C；3.空气相对温度不大于95% （25 C时）；4.在无强烈颠簸和冲击振动的地方；5.设备垂直面的安装倾斜度不大于15°;6.在无足以破坏金属和绝缘的腐蚀性气体及蒸汽的场所;7.在无滴水和水浸的地方；8.在有沼气及煤尘爆炸危险的环境中。
四、外形尺寸及重量图2连接法兰1.外形尺寸为：(见图 1 ) 1175 X 1061 X 928 mm (B)1175 X 1061 X 1363 mm (A)2.配合法兰尺寸为：(见图2 ) 600 X 600 mm3.重量约为：618kg600X60020-M16-7HHUU5 VXH8图1开关外形图五、主要技术参数与规格表3工频耐压和冲击耐压4以上所有保护的动作值误差w± 5 %。
六、工作原理（简述）1.电气原理（参见图3和附录一：电气原理图）①当10kV电源接入接线腔后，通过隔离开关的分合可控制高压电压互感器（PT）及断路器上触头的得电与失电，操作隔离开关必须首先拉出限位顶杆，以防止误操作造成断路器未分断时的带电拉开；同时断路器处于合闸位置时，自身也具有与隔离开关的机械闭锁；②电压互感器（PT）二次输出AC100V作为综合保护及断路器分合驱动的工作电源，电源失压时，断路器交流电磁铁处于释放状态，从而闭锁断路器不能合闸；③当配电装置投入运行后，配用的GZBY型高压电网综合保护器对配电装置的线路电压、电流、分合状态及变压器内部温度进行动态监控及显示，对系统的过载、短路、断相、漏电、绝缘监视、过压、欠压、超温等故障以及低压侧反馈来的故障，通过驱动断路器上的脱扣器动作实现保护；④通过配电型硅橡胶氧化锌压敏电阻实现对真空断路器的操作过电压保护，同时消除了普通压敏电阻的爆炸隐患。
123RDH5(HGL)系列负荷隔离开关适用于交流50Hz ,额定电压至400V 以下,直流额定电压至440V 以下,额定电流为63A~3200A ,在配电系统中做不频繁接通与分断电路及隔离电路用，其中1000A以上开关只做电气隔离。
主要参数见下表产品概述选型指南主要技术数据RDH5□ 海拔高度不超过2000米；□ 环境温度不高于+40℃，不低于-5℃；□ 空气相对湿度不大于90%；□ 无爆炸危险的介质，且介质无足以腐蚀金属和破坏绝缘的气体与尘埃；□ 无显著摇动和冲击震动的地方；□ 无雨雪侵袭的环境。
注：若使用于环境温度范围不在-5℃~45℃时，应向制造厂说明。
正常工作条件和安装条件RDH5Z2RDH5Z1外形与安装尺寸124RDH5-63RDH5-100正面柜外操作安装孔1、预断开辅助触点2、端子护屏3、DIN 轨道固定用的夹子4、手柄锁具滑动锁舌宽30mm5、带加长连轴的最小长度： 125±1.5RDH5-125A ~630柜内操作柜外手柄座安装尺寸RDH5-125A ~630A/JK 柜外操作RDH5-125A~630A 体列隔离开关外形及安装尺寸125RDH5-800A~1600A 体列隔离开关外形及安装尺寸RDH5-800A~1600A 柜内操作RDH5-2000A~3200A 柜内操作RDH5-800A~1600A/J 柜外操作RDH5-2000A~3200A /J 柜外操作126RDH5系列隔离开关柜外手柄座安装尺寸RDH5Z1-125A~630A 柜内操作RDH5Z1-125A~630A 柜内操作RDH5-63A~100A/4Z1RDH5-63A~100A/4Z1RDH5Z1-63~100A系列隔离开关外形和安装尺寸127RDH5800~1600A 系列隔离开关外形和安装尺寸Z1-RDH5800A~1600A 柜内操作Z1-RDH5800A~1600A 柜外操作Z1-柜外手柄座安装尺寸800A 1000A1250~1600A128RDH5系列隔离开关RDH5-63A~100A/4Z2RDH5Z1-Z2-63~100A 系列隔离开关外形和安装尺寸RDH5-125A~630A 柜内操作Z2RDH5-125A~630A 柜外操作Z2RDH5125~1600A 系列隔离开关外形和安装尺寸Z2-RDH5-800A~1600A 柜内操作Z2RDH5-800A~1600A 柜外操作Z2柜外手柄座安装尺寸800A 1000A1250A~1600A接线端子129□ 订货单位须注明开关的型号规格、电流等级、极□ 数、操作方式及数量等，特殊订货请联系我公司有关技术部门。
—安装使用说明书NPS柱上负荷隔离开关040505050612131314前言1. 装箱和运输2. 验收3. 储存4. 安装5. 操作6. 定期检查7. 维修和维护8. 备件和辅助元部件 —目录4N P S柱上负荷隔离开关安装使用说明书—前言•感谢您选购ABB公司的柱上负荷隔离开关！本说明书包括安装和使用NPS柱上负荷隔离开关所必需的技术资料。
为了保证正确安装和使用此开关，请仔细阅读本说明书，本说明书中的图解可能与实际中的有所不同。
本说明书以安装方式151为例进行说明•发运：负荷隔离开关在出厂时，整体发运•此外，有关的资料文件和所需提供的配件以及备件也附在相应的包装箱内•可选件等根据产品供货合同中的要求提供•维修：若需更换某一零部件，请采用本公司提供的标准配件。
对于如何正确的安装，请参阅有关的说明或向ABB公司售后服务部门咨询•所有的安装、使用、操作和维护工作，必须由合格的专业人员去承担•环保：NPS柱上隔离负荷开关均采用环保的材料•参照标准：GB 1985, GB 3804, GB/T 11022, IEC62271-102, IEC 60265-1—1 装箱和运输装箱和运输/验收/储存5NPS柱上负荷隔离开关采用专门的装运方式。
装箱时开关应处于合闸位置，操作机构在公司已完成安装调试。
开关本体及重要的零部件均用塑料薄膜覆盖加以—2 验收NPS柱上负荷隔离开关是单独包装箱从本公司进行发货，其中包装箱装有以下物品：•安装使用说明书（本文件）•检验报告•产品合格证•装箱单（此单在包装箱外）•开关本体（操作机构已安装）•4根M12x120螺栓•4根M16x250抱箍紧固螺杆•12根M12x40紧固螺栓•1套横担抱箍•如产品为非标，则加配非标零件图纸开箱后，如发现任何损坏或问题，应在收到货物五天之内，尽快与ABB公司售后服务部门联系。
ABB公司仅提供订货时所规定的并经过确认的元器件。
—3 储存储存时应将装置盖好，置放无腐蚀的环境中，且远离易燃、易爆物品，储存环境温度在-40℃~+60℃之间。
一、防爆通讯设备CHY-1型防爆扩音指令对讲电话机产品简介CHY-1型防爆扩音指令对讲电话机是组成CHY-Ⅰ、CHY-Ⅱ型扩音指令对讲系统的核心设备。
本产品防爆型式为隔爆兼本质安全型，与FHT-1配套使用构成电话站，两个或两个以上电话站通过总线电缆并联组成电话系统。
本机摘机后按住呼叫开关进行广播呼叫，松开呼叫开关进行对讲。
防爆标志：ExdibIIBT5防护等级：IP65产品特点◆外壳为铝合金材质铸造，抗撞击◆设置密封胶圈，防粉尘及抗潮湿◆手柄为ABS工程塑料注塑，抗撞击◆具有抗噪音功能，可在120dB噪声环境中使用◆机芯采用进口品牌元器件◆具有5话路选择工作方式，双向广播对讲◆具有动磁式摘机开关，使其性能稳定可靠◆双重呼叫开关◆具有摘挂机双色指示灯◆待机时话机脱离系统，省电节能◆输出功率0～25W可调，音质清晰，穿透力强◆电源输入及扬声器输出设有保护装置◆电源输入AC220V或AC120V◆具有与同类产品并网相互替换使用的能力◆通过GB3836-2000标准认证应用范围主要适用于工厂ⅡA、ⅡB等级、T5温度组别以下的爆炸性气体环境、高噪声环境、开阔地环境，是理想的调度通讯设备。
应用例子化工厂，电厂，钢厂，铁厂，焦化用厂等技术参数工作电压：AC220V或120V±10% 50Hz功率：30W频率特性：250～4000 Hz失真度：≤3%话路：5条呼叫线路：1条扩音输出功率：0～25W(连续可调)输出阻抗：8或16Ω传输信号幅度：0.3～1.5V（音频）安装方式：壁挂(室内、室外)进线口尺寸：G1"(2个)、G3/4"(1个)重量：约11kg外形尺寸：370×220×300(mm)使用环境环境温度：-30℃～+50℃相对湿度：≤95%RH(25℃)大气压力：80～110Kpa爆炸性气体混合物危险场所：1区、2区爆炸性气体混合物：ⅡA、ⅡB温度组别：T1～T5CHY-2型防爆扩音指令对讲电话机产品简介CHY-2型防爆扩音指令对讲电话机是组成CHY-Ⅰ、CHY-Ⅱ型扩音指令对讲系统的核心设备。
上海铁大并联型信号浪涌保护器型号型号通流容量认证1LQ380XH LQ380XH FM(带遥信触点)10kA。
通过铁道部CRCC认证2LQ220XH LQ220XH FM(带遥信触点)10kA。
通过铁道部CRCC认证3LQ110XH LQ110XH FM(带遥信触点)10kA。
通过铁道部CRCC认证4LQ48XH LQ48XH FM(带遥信触点)10kA。
通过铁道部CRCC认证用途铁路信号设备用，用于与信号线缆连接的铁路信号系统通道保护。
外形尺寸电气原理图技术参数：型号LQ380XH/LQ380XH FM LQ220XH /LQ220XH FMLQ110XH /LQ110XH FMLQ48XH /LQ48XH FM执行标准TB/T2311-2008最大持续工作电压Uc(V)AC420AC275AC130AC75标称放电电流(8/20us) In (kA)≥10≥10≥10≥10最大放电电流(8/20us)Imax(kA)≥20≥20≥20≥20标称导通电压Un(V)840560300/390（FM）160/250（FM）电压保护水平Up(V)≤1500≤1000≤700≤600限制电压UB(V)≤1500≤1000≤650≤600冲击放电电压Uimp(V)≤1500≤1000≤700≤700产品等级10kA、M2型（中标称放电电流2型）工作温度范围-40℃～+70℃，工作状态/故障脱扣指示绿/红外形尺寸电气原理图技术参数型号LQ3800DY-40LQ220DY-40 1标称电压UN AC380 V AC220 V2标称放电电流（8/20µs）In40kA40kA3最大放电电流（8/20µs）Imax80kA80kA4最大持续运行电压Uc420V275V5冲击放电电压（1kv/µs）Uimp≤1500V≤1000V6限制电压(8/20µS，In) Uin≤2800V≤2100V7限制电压(8/20µS，3kA)UB≤1500V≤1000V8电压保护水平Up≤2800V≤2100V9标称导通电压Un980V680V10工作温度范围-40℃～+70℃，-40℃～+70℃11外形尺寸底座：90×36×52(mm)模块：45×36×44(mm)底座：90×36×52(mm)模块：45×36×44(mm)12安装方式35mm标准导轨35mm标准导轨13工作状态/故障脱扣指示绿/红绿/红14遥信触点有有15外壳防护等级IP20IP20XLY电源防雷箱一、用途XLY系列电源防雷箱用于防止雷电过电压及过电流对引入铁路信号、通信机械室的两路三相电源或单相电源损害的防雷保护装置。
该类产品在运行中最常见的就是分合闸不到位、导电部分发热等异常。
尽管有些公司对该系列产品进行了完善化改进，但在运行了一段时间后异常的现象还是频繁出现，未有明显的改观。
我公司针对这一问题，深入分析了出现异常的原因，从结构设计、材料选择、制造工艺等方面进行了彻底的改善，使产品整体性能得到提高，达到了免维护的要求。
（一）导电部分不再容易过热，通流稳定可靠1.导电管采用高强度、高导电率的铝合金制成，质量轻、强度高、防腐蚀性能好。
导电臂下端采用连杆传动，结构简单，调整方便。
2.导电关节处采用软连接固定连接，实现铰接部位无活动接点，结构简单，导电可靠，免维护。
3. 触头为插入式，具有自清扫能力。
静触头中的U形触指一端固定在触头座上，形成固定接触，导电可靠；另一端通过外压式弹簧及触指自身弹力对触头产生接触压力，短路电流通过时自动增加触头夹紧力。
触指弹簧为不锈钢材质并有绝缘隔垫，弹簧不锈蚀不分流。
动、静触头上可装设引弧触头，使隔离开关具有优良的开合母线转换电流及电容、电感小电流的能力。
4. 机械回路与电气回路完全分离，弹簧、齿轮箱、齿条与通电回路绝缘。
产品可靠性提高。
（二）长期运行后转动仍然灵活、可靠1．轴承座采用完全密封结构设计，使轴承永远工作在良好的润滑环境中，保证在全寿命期间内不需要维护和润滑。
2．所有转动销采用不锈钢加无油自润滑轴承结构。
3．原导电回路合闸位置为单点稳定，只要上下任一导电管偏移垂直位置，产品夹紧力就会变小，触头就会打火。
完善化后改为产品合闸状态时，为多点稳定，导电管合闸位置即使有一定偏移量时，产品仍能保证稳定的夹紧力。
产品不会因温度、润滑脂变化，产品发生异常。
（三）锈蚀问题得以解决我们的原则是能用热镀锌的采用热镀锌，有配合要求和薄板类零件采用不锈钢材料或其他耐蚀材料，不使用电镀锌和油漆涂层。
（四）安装变得很轻松我们可以根据客户要求，提供除混凝土基础以外的所有安装构架、安装附件、连接管件等。

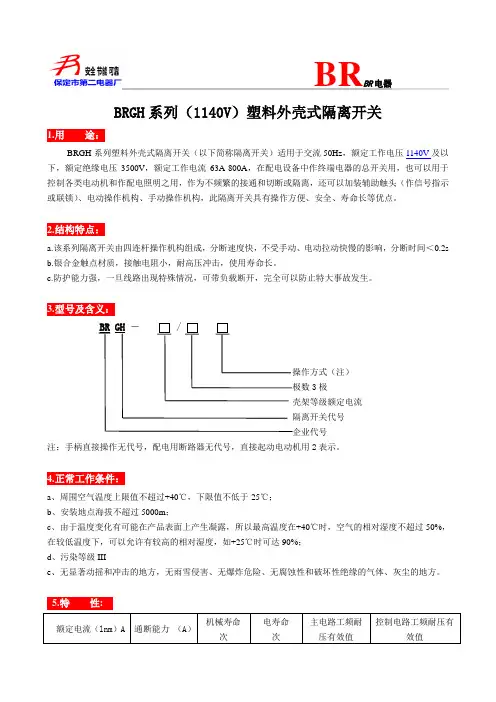

BR BR电器BRGH系列（1140V）塑料外壳式隔离开关1.用途：BRGH系列塑料外壳式隔离开关（以下简称隔离开关）适用于交流50Hz，额定工作电压1140V及以下，额定绝缘电压3500V，额定工作电流63A-800A，在配电设备中作终端电器的总开关用，也可以用于控制各类电动机和作配电照明之用，作为不频繁的接通和切断或隔离，还可以加装辅助触头（作信号指示或联锁）、电动操作机构、手动操作机构，此隔离开关具有操作方便、安全、寿命长等优点。
2.结构特点：a.该系列隔离开关由四连杆操作机构组成，分断速度快，不受手动、电动拉动快慢的影响，分断时间＜0.2sb.银合金触点材质，接触电阻小，耐高压冲击，使用寿命长。
c.防护能力强，一旦线路出现特殊情况，可带负载断开，完全可以防止特大事故发生。
3.型号及含义：BR GH ―/操作方式（注）极数3极壳架等级额定电流隔离开关代号企业代号注：手柄直接操作无代号，配电用断路器无代号，直接起动电动机用2表示。
4.正常工作条件：a、周围空气温度上限值不超过+40℃，下限值不低于-25℃；b、安装地点海拔不超过5000m；c、由于温度变化有可能在产品表面上产生凝露，所以最高温度在+40℃时，空气的相对湿度不超过50%，在较低温度下，可以允许有较高的相对湿度，如+25℃时可达90%；d、污染等级IIIe、无显著动摇和冲击的地方，无雨雪侵害、无爆炸危险、无腐蚀性和破坏性绝缘的气体、灰尘的地方。
5.特性:额定电流（lnm）A 通断能力（A）机械寿命次电寿命次主电路工频耐压有效值控制电路工频耐压有效值BRGH-63 3000/3次 8500 2500 4200V2500VBRGH-100 5000/3次 8500 2500 BRGH-200 5000/3次 7000 2500 BRGH-400 8000/3次 5000 2000 BRGH-630 9000/3次 3500 2000 BRGH-800 12000/3次350015006.外形及安装尺寸:规格型号外型尺寸安装尺寸 WW 1 L L1 H H1 M A B φd BRGH-63 93 30 162 262 68 89 8 30 129 4.5 BRGH-100 108 35 177 306 88 89 8 35 126 4.5 BRGH-200 150 48 277 488 109 110 10 44 194 7 BRGH-400 182 58 290 481 113 164 12 58 200 7 BRGH-630 210 70 300 506 112 154 12 70 243 7 BRGH-800 21070406715141202167037510国营保定市第二电器厂 BR DIANQIGUO YING BAODINGSHI DIER DIANQI CHANG 电器设备专业制造商。
SRW-12/630A型SREW-36/800A型SREW-36/1250A型户外高压隔离开关安装使用说明书目录1概述 (4)1.1 (4)1.2 (4)1.3 (4)1.4 (4)1.5 (4)1.6 (4)2 技术数据 (4)3 结构及其原理 (4)4安装及调整 (4)4.1隔离开关的安装 (4)4.1.1 (4)4.1.2 (4)4.1.3 (4)4.1.4 (4)4.1.5 (5)4.1.6 (5)4.1.7.......................................................................................... (5)4.2 隔离开关的调整4.2.1 (5)4.2.2 (5)5 使用和维护 (5)5.1隔离开关运行前须做好下列准备工作 (5)5.1.1 (5)5.1.2 (5)5.1.3 (5)5.1.4 (5)5.1.5 (5)5.1.6 (5)5.1.7 (5)5.2 隔离开关的维护 (5)5.2.1 (5)5.2.2 (5)5.2.3 (5)5.2.4 (5)5.2.5 (5)5.2.6 (5)6 包装运输和保存 (5)6.1 包装须知 (5)6.1.1 (5)6.1.2 (5)6.2 保存须知 (5)6.2.1 (5)6.2.2 (5)7 产品成套供应及订货 (6)7.1 本型隔离开关成套供应包括 (6)7.2 随产品供应的文件 (6)8 附图及安装尺寸 (6)8.1 图1(a)型不带接地外形尺寸图 (6)8.2 图1(b)型带接地外形尺寸图 (7)8.3 图2、SRCS6-2（T）手动操作机构外形尺寸图 (8)8.4 隔离开关安装附图 (9)1 概述本型号户外高压隔离开关系供12/36 kV，50/60Hz的交流电网及接触网分、合电路之用，它可形成明显的可见断口，保证检修工作人员的安全。
产品使用条件：1.1 海拔高度不超过2000m；高原型不超过3000m；1.2 周围环境温度不高于+40℃，不低于-40℃；1.3 周围环境湿度：相对湿度：日平均不大于95%，月平均不大于90%；1.4 地震烈度不超过8度；1.5 无易燃物质、爆炸危险、化学腐蚀及剧烈振动、摆动或冲击的场所；1.6 使用环境应无严重污秽。
RAPIER DSBDouble Side Break Disconnectors up to 145kVRapier DSB disconnectorThe Rapier Double Side Break ‘DSB’ rangeprovides a powerful and cost effectivesolution for isolating a series of circuitsand equipment in substation applications.Based on open terminal air break technology, the RapierDSB range combines robustness and alignment reliability.The Rapier DSB range can be used within the PowerDistribution industry in addition to use in Railway, SteelProcessing and Petrochemical industriesFeatures• Ratings up to 145kV• Rated currents up to 2500A• Fault withstand current up to 40kA/3s• Outdoor• Rotating centre post• Robust design• Double side break• Interlocks for safety• High endurance and reliability• Low maintenance and installation costs• Wide range of connectors available DSB Typical General ArrangementAccessories• Manual operating mechanism• Motor operating mechanism• Remote control capability• Single or dual integral earth blades type ‘DEB’ from 12kV to 36kV or ‘AEB’ from 52kV to 145kV• 400A load break heads for 33kV only• Ice shields• A wide range of insulators, shed profiles, creepages and materials available• Bus transfer duty for contacts• Induced earth switching capabilityDeliveryThe DSB range can easily be adapted for new or existing structures.On provision of drawings, we can adapt our design and deliver all necessary clamping steelwork to accommodate your existing structure.All our switches can be delivered flat pack for siteassembly or fully built for immediate installation.AEB Earth Blade for 52kV-145kV provides an over top dead centrepositioningto with stand high levelsof short circuit fault current.DEB Earth Blade for network Voltage upto 36kV.Why choose the Rapier DSBThe DSB is installed for sectionalising and isolatingvarious circuits and equipment in substation systems.The Double Break operation is electrically superior tothe Single Break because two breaks in series per phaseare achieved. This produces a neutral potential switchblade in the open position and permits minimum phasecentre mounting.Rapier DSB Fully universal ‘Double Break’ isolator and manualoperating mechanism drives are suitable for horizontalor vertical mounting. Inverted mounting can be offeredfor indoor and underslung applications. For the 145kVrating the mounting can only be horizontal.The contact path is extremely robust with fixed contact paths and no pivot or hinge contacts - this leads to fewer potential hot spots.The design of the tinned and silver plated primary contacts provides low contact wear and high conductivity.Interchangeable ‘moving contacts’ are made from HDHC extruded copper section. Moving contacts are designed for high density current and multi point contact. This also produces a wipe clean action when the switch is opened and closed.The female contact is of the reverse loop design, and can withstand up to 40kA for 3 seconds under fault conditions.Installation and switch set-up is simplified by use of jacking screws on the insulators to ensure the correct vertical alignment.Adjustable drive rods and phase coupling using left and righthand threads allow for wide tolerance on dimensions of the mounting structure. This also facilitates alignment for synchronised gang operation of all three phase units.The rotating post main bearing assembly incorporates well spaced double taper roller bearings which are pre-loaded to compensate for heavy high voltage insulators. The housing is packed with grease onassembly and sealed for life.The simple and sturdy design of the galvanised steel torque bearing facilitates the transfer of drive from the mechanism (vertical drive) to the drive bearing (horizontal drive). The bearing is a low friction design, requiring virtually no maintenance and is highly resistive to corrosion. The design provides for high operating forces and distributes force evenly.To Drive BearingManual Torque Operating MechanismTorque MechanismThe torque operating mechanism is designed formanual gang operation of all rotating post isolators.The operating handle is of the ‘lift up-walk round’type, with a 180º angle of operation.The vertical rod position is fully adjustable by theclamping screw feature on mechanism output coupling.Padlock facilities for both fully open and fully closedpositions are incorporated and up to six key interlockscan be fitted to allow any sequence of interlockedoperation. The key interlocks can be easily retrofittedat any stage if required.In addition an integral mounted auxiliary switchassembly is available with 16 normally open/normallyclosed circuits arranged as required. The IP 54 ratedenclosure is padlockable and supplied with a blankgland plate.Rapier DSB-RCBy combining our experience in air break technology and system automation, we can now provide our customers with a remote controlled air break switch disconnector. The Rapier DSB-RC is a fully integrated product, comprising key features such as:• The disconnector can be operated either locally or remotely• Power supply unit 85-264 Volts AC or 120-370 Volts DC• Up to 15 NO and 15 NC auxiliary switches• The IP 54 rated motor mechanism case incorporatesa galvanised steel mounting frame for rigidity• Safety electrical and mechanical interlocks to prevent incorrect operation• Manual operation facility• Padlocking facility for maximum safety• Up to six key interlocks can be fitted• Motor mechanism has full ENA complianceSubstation Connectors up to 145kVLucy Electric has in depth knowledge in providing substation connectors up to 145kV and accessories.Designed for any terminal including circuit breakers,disconnectors, voltage transformers and sealing ends,our connectors are ideal for new build and refurbishment projects.Features• Connections up to 145kV• Copper connections to ENA TS 41-16• Aluminium Connections to ENA TS 41-11Rigid to Palm Connector for Copper Busbar Expansion to Palm Connector for Busbar Tee Connector to Palm for Copper BusbarDesignWe offer a complete design package that identifies the right connectors, busbars and insulators for your specific requirements. We specialise in providing bespoke solutions for individual requirements.The design solution includes the provision of connector designs from substation layouts.Once the layout of the substation has been determined, we will do the work for you in termsof deciding on the location and component requirements. See example right.Benefits• Comprehensive solution for substationrequirements• In-house design expertise for quick, accurate service delivery• Efficient end-to-end serviceAccessories• Aluminium and Copper Busbars• Busbar End Caps• Adapters• Aluminium and busbar lengths can be cut to customer’s requirements Diagram showing connector designsfor substation layouts Universal Expansion Connectorfor Aluminium BusbarExpansion Connector to StemPage 11A global networkIn association with industrial partners and contractors, Lucy Electric has established a global network operating in over 50 countries. Currently its 50agents, joint venture associates and trading partners represent Lucy Electric products all over the world from Europe, the Middle East, the Far East, Africa, Australasia, Central America, the Caribbean to South America thus strengthening the Lucy Electric presence globally.With headquarters in Oxfordshire, UK, and a main regional office in Dubai, servicing the Middle East, the Lucy group is constantly looking to developfurther partnerships.RAPIER DSB Electrical PerformanceLucy Electric worldwide officesLucy Electric Ltd.Howland Road, Thame, Oxfordshire,OX9 3UJ, United KingdomTel: +44 1844 267 267 General Tel: +44 1844 267 222 Sales Fax: +44 1844 267 223Email: ************************Lucy Middle East FZE.PO Box 17335, Jebel Ali, Dubai, United Arab Emirates Tel: +97 148 129 999Fax: +97 148 129 900Email: ************************Lucy Electric (Thailand) Ltd.388 Exchange Tower, 37th Flr Unit 3702,Sukhumvit Road, Klongtoey Sub district, Klongtoey District, Bangkok, 10110, ThailandTel: +66 (02) 663 4290 Fax: +66 (02) 663 4293Email: ************************Lucy Switchgear Arabia Co. Ltd.Novotel Business Centre,P .O. Box 35340, Dammam 31488,Saudi ArabiaTel: +966 138 147 910Fax: +966 138 147 914Email: ************************Lucy Electric (South Africa).Unit 12 & 13, Block C, Honeydew Business Park,1503 Citrus Street, Laser Park, Honeydew, 2170, South Africa Tel: +27 11 025 7490Fax: +27 11 794 3277Email: ************************Postal Address:P .O. Box 1078, Honeydew, 2040Lucy Asia Pacific Sdn Bhd.L17-05-06, PJX-HM Shah Tower,No16A Jalan Persiaran Barat,46050 Petaling Jaya, Selangor, Malaysia Tel: +603 74910700Fax: +603 79316923Email: ************************Lucy Electric (Beijing) Co. Ltd.卢西电器（北京）有限公司北京市朝阳区东三环北路霞光里18号佳程广场A座1122室邮编: 100027电话: +86 1059 231 176传真: +86 1059 231 177电子邮件: ************************Lucy Electric India Private Ltd.F-10, MIDC, Ambad Nasik 422010IndiaTel: +91 253 2381603Fax: +91 253 2381247Email: ************************RPDSB300816。
CJ6B电动机操动机构安装使用说明书西安整高电器开关制造有限公司X i’an ZhengGao electric switch manufacturing Co.,LTD一、概述CJ6B电动机操动机构是我公司继CJ6A电动机操动机构之后又一系列隔离开关用电动机操动机构。
本产品具有结构简单、功能可靠、体积小、重量轻、噪音低等优点。
本产品符合GB1985-89《交流高压隔离开关和接地开关》。
产品可10年免维修。
本产品适合126Kv高压隔离开关、接地开关电动操作使用。
二、技术参数1.适用于高压隔离开关及接地开关的参数详见表1表12.电动机操动机构的额定参数见表2表23.适用环境：3.1 海拔高度：一般≤1000m；特殊情况≤2500m；3.2 环境温度：上限＋400C 下限－250C，极限最低温度－400C；3.3 相对湿度：95%RH；3.4 地震烈度：能满足8度的要求；3.5 覆冰厚度：不大于20mm；3.6 污秽等级：III级；3.7 不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈振动场所。
三、操动机构特点1.实用性强1.1 机构接通电源就能在‘就地’或‘远方’进行操作，一台电机通过两级蜗轮减速器输出转矩，就可驱动隔离开关或接地开关准确、可靠地实现合闸、分闸动作。
1.2 利用行程(微动)开关控制操动机构输出转角或它运行的最终位置。
利用蜗杆蜗轮传动保证需要的输出转矩和速度，本机构操作平稳、冲击力小，噪音低，并具有可靠的自锁性。
1.3 本机构可分别实现电动和手动操作，电动和手动能互锁。
1.4 箱体为冷轧钢板喷塑处理（或根据用户要求采用不锈钢板）铆接结构。
其外形美观、结构合理，具有可靠的防水、防尘、防腐及防锈蚀性。
对各种地域均能适应，与传统的焊接和螺栓连接结构相比，更为轻巧和美观。
2.经济性2.1 只需电源电压就能操作，不需其它附属设备；2.2 机构零部件标准化程度高，便于加工制造；2.3 产品价格合理。
