技术资料控制产品－软起动器PSR•PSS••PST/PSTB（带力矩控制）Softstarter电压 Ｖ100 %电流 /力矩 /时间电动机转速电动机转速图中所示的是直接起动、星/三角起动和软起动在电动机电压 (V)、电动机电流 (I) 和电动机力矩 (T) 时的不同表现。

58 %70 %30 %电动机电压直接起动直接起动直接起动软起动软起动星 / 三角起动软起动可调节的起动斜坡曲线星 / 三角起动星 / 三角起动电动机电流电动机力矩软起动器当第一台电动机出现时，工程师就一直在寻找一种方法，避免在使用直接起动和星三角起动时出现的电气和机械问题。

自20世纪80年代初，ABB 就一直生产软起动器，并且拥有宝贵的经验。

如今这些经验也融入到产品系列的设计中。

最新推出的PST 系列是 ABB 在软起动技术上的一次重大进步。

应用了现代电力电子学中的智能电路和软件，ABB 开发出的软起动器可以出色地使用电子元件来控制电动机起动和停止时的电流和电压，同时还添加了几种设计特性。

机械和电气问题的解决方案交流电动机 — 被称做 "工业的驮马"，用于驱动风扇、压碎机、搅拌机、水泵、输送带等设备。

在全世界的生产中，它经常引发不必要的负荷高峰。

这些不良的起动方式造成多方面的损坏，其中包括：电气问题，在直接起动或星三角起动中产生的电压和电•流突变，带来了大量的电气问题。

这些突变现象可能使得本地电网过载，并产生不可接受的电压波动，从而影响与电网连接的其他设备。

机械问题，整条传动链 (从电动机到受驱动的设备) 都会•受到剧烈的应力。

运行问题，例如管道的压力、损坏输送带上的产品，以•及引起乘坐升降机的不舒适。

经济损失也应当受关注的：每个技术问题和故障后，以及因需要维修及停产所造成的大量损失。

解决这些问题的简单方法是安装ABB 的PSR 、PSS 或PST 型的软起动器。

有了ABB 软起动器，就可以顺畅地起动和停止，最大程度地减少机械上和电气上的冲击。

选用手册ABB低压电器元件1SXF100200L2006 10-2006低压产品低压产品20062006低压电器元件选用手册目录页1.断路器1空气断路器- New E ............................................................................... 1/ 1-4塑壳断路器- T ....................................................................................... 1/5-8塑壳断路器- Iso................................................................................... 1/9- 10漏电保护组件/漏电保护继电器........................................................................ 1/ 11双电源自动切换装置- DPT ............................................................................. 1/ 12配电智能化元件-IPD ............................................................................... 1/ 13- 142.工控产品软起动器..................................................................................................... 2/ 1-7 2接触器........................................................................................................... 2/8手动电机起动器- MS系列........................................................................... 2/9- 11短路保护电器和接触器及热继电器的配合.......................................................... 2/ 12电动机保护.............................................................................................. 2/ 13- 17指示装置.................................................................................................. 2/ 18- 19接线端子.................................................................................................. 2/20-2 1电子产品和继电器..................................................................................... 2/22-243.开关及熔断器组3开关熔断器组- PowerLine ............................................................................... 3/ 1负荷开关- Sw itchLine .................................................................................. 3/2-3熔断器开关- Easy Line .................................................................................... 3/44.终端配电保护产品4建筑电器元件............................................................................................... 4/ 1-8建筑用接触器- ESB 导轨安装........................................................................ 4/9电涌保护器- OV R ......................................................................................... 4/ 10优化脉冲提前放电避雷针- OPR ...................................................................... 4/ 115.箱体终端配电箱- A CM/A CP/A CF 系列..................................................................... 5/ 1 5三相配电箱- SDB系列................................................................................. 5/2-3动力配电箱- MDS系列................................................................................. 5/4-56.电网质量产品6电容器专用接触器........................................................................................... 6/ 1无功补偿控制器件........................................................................................ 6/2-3有源动态滤波器........................................................................................... 6/4-57.断路器保护配合表7断路器保护配合表...................................................................................... 7/ 1- 10●因产品技术不断改进，所有数据应以本公司最新确认为准。

0.4-1.0倍，步距 0.04倍 0.4-1.0倍，步距 0.02倍0.4-1.0倍，步距 0.02倍Tmax型号说明，四段保护，额定电流800A,4极，单磁保护，额定电流250A,3极Tmax 型号说明塑壳断路器漏电组件及漏电保护继电器1.漏电组件T1-160/3P或4P+RC221/RC222T2-160/3P或4P+RC221/RC222T3-250/3P或4P+RC221/RC222T4-320/4P或T5-630/4P+RC222注： 1.RC221漏电动作电流：0.03--0.1--0.3--0.5--1--3A 可调。

2.RC222漏电动作电流：0.03--0.05--0.1--0.3--0.5--1--3--5--10 A 可调。

3.RC222延迟时间: 0--0.1--0.2--0.3--0.5--1--2--3S可调。

4.RC222可提供预报警信号触头和报警信号触头。

2.漏电保护继塑壳型号 +RCQ注： 1.RCQ 漏电动作电流：0.03--0.05--0.1--0.3--0.5--1--3--10--30 A 可调。

2.延迟时间： 0--0.1--0.2--0.3--0.5--0.7--1--2--3--5S可调。

3.可提供报警接点。

协议报警ModbusRTUstandard测量功能相电流，中性线电流，接地电流维护信号功能L 功能的LED预报警与报警L 功能报警接点输出数据获取开关况态: 开-合模式: 本机, 远程操作机构保护参数设置IL, S, I, G功能报警脱扣控制失败报警操作总次数脱扣和脱扣测试总次数人工操作总次数各种保护功能脱扣的次数最后一次脱扣的相关数据开关分合(通过马达操作)报警重置开关再扣 (通过马达操作)设定保护装置的曲线和脱扣值。

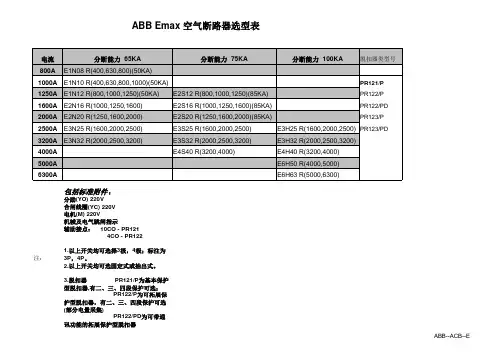

ABB Emax 空气断路器选型表
包括标准附件：
分励(YO) 220V
合闸线圈(YC) 220V
电机(M) 220V
机械及电气跳闸指示
辅助接点： 10CO - PR121
4CO - PR122
注： 1.以上开关均可选择3极，4极；标注为3P，4P。

2.以上开关均可选固定式或抽出式。

3.脱扣器 PR121/P为基本保护型脱扣器,有二、三、四段保护可选；
PR122/P为可拓展保护型脱扣器，有二、三、四段保护可选(部分电量采集)
PR122/PD为可带通讯功能的拓展保护型脱扣器
PR123/P为可拓展保护型脱扣器，有三、四段保护可选(全电量采集)
PR123/PD为可带通讯功能的拓展保护型脱扣器
L，S，I，G分别为过载，短路短延时，短路瞬时，接地保护。

例：E3S25 PR121/P-LSI R2500 3P W HR
ABB--ACB--E。

Control IT S800 I/O 站选型手册S800 I/O 站使您的工作更加轻松S800 I/O 作为分布式过程I/O 站，为模块化设计， 经济，灵活，易于安装，接线，并可直接与传动系统连接。

其模块及接线端子可任意组合以适用于不同空间及应用要求。

特点● 可通过Profibus DP/DP V1或AF100现场总线通信，支持冗余配置● 每模件及通道状态显示灯易于错误诊断● 全系列I/O 模件类型，覆盖工厂应用范围● 标准DIN 导轨安装● 支持电源及总线介质冗余，可无扰动切换● 所有输出可强制或预设定● 易于连接传动系统，降低通信延迟及节省费用● 所有模件注塑成型，防护等级为IP20(IEC529)● I/O 模件通过机械锁定键与接线端子锁定● 所有模件均可带电插拔●提供本质安全模件及HART 通讯功能描述S800 I/O 可通过Pro fibus DP 或ABB AF100 现场总线实现与高一级控制系统的通信。

同时可与ABB 传动设备连接，模件状态由状态显示灯显示，也可通过现场总线远程诊测。

数据通过现场总线按照一定周期循环传输，通信模件也按照一定周期扫描I/O 模件，根据模件类型扫描周期设定为4～108ms 。

S800I/O 具备全冗余功能，包括总线接口模件冗余，总线介质冗余，I/O 模件冗余。

S800 I/O 站每一个S800 I/O 站由以下模件组成：● 1或2个现场通信模件●最多24个I/O 模件，可分为－1个基本簇－7个扩展簇，每簇最多12个I/O 模件带有现场通信模件，I/O 模件，紧凑型及扩展型接线端子的S800 I/O 站通信（Pro fibus ）S800 I/O 站可通过现场总线接口模件CI801或CI840连接到Profibus 网络中去。

它们都支持DP V1标准其中CI840还支持通讯冗余功能。

S800 I/O 站支持冗余通讯介质及冗余FCI 现场总线接口模件CI840，CI840支持DP V1标准和HART 通讯协议，并支持冗余配置的I/O 模件。

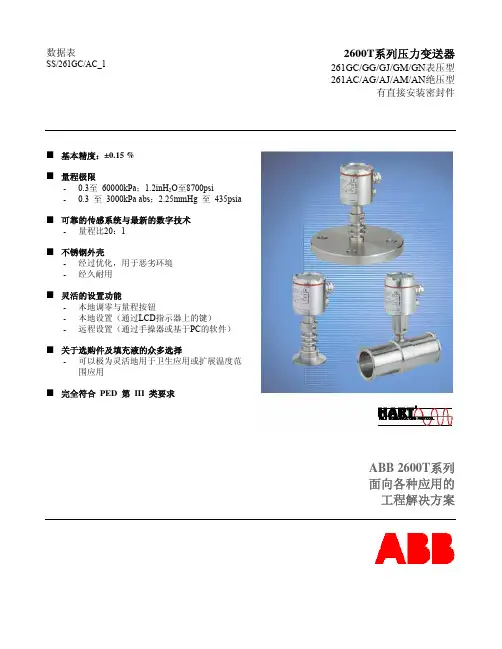

数据表SS/261GC/AC_12600T系列压力变送器261GC/GG/GJ/GM/GN表压型261AC/AG/AJ/AM/AN绝压型有直接安装密封件基本精度：±0.15 %量程极限-0.3至 60000kPa；1.2inH2O至8700psi-0.3 至 3000kPa abs；2.25mmHg 至 435psia可靠的传感系统与最新的数字技术-量程比20：1不锈钢外壳-经过优化，用于恶劣环境-经久耐用灵活的设置功能-本地调零与量程按钮-本地设置（通过LCD指示器上的键）-远程设置（通过手操器或基于PC的软件）关于选购件及填充液的众多选择-可以极为灵活地用于卫生应用或扩展温度范围应用完全符合 PED 第 III 类要求ABB 2600T系列面向各种应用的工程解决方案2600T 系列压力变送器 SS/261GC/AC_1261GC/261AC 型概述本数据表所详述的 261G 与261A 型变送器为过程连接提供具有数种形状与大小的前端接合膜片，以满足不同行业（例如石油天然气、纸浆与造纸、化工、饮食及制药业）的需求。

特殊填充液应用于高温。

对于食品及卫生应用，可以选择经过FDA 批准的填充液，该填充液被定义为食品填充液，并被美国食品与药物管理局（FDA ）一般认定为安全（GRAS ）。

功能规格范围与量程极限注：261A 的范围下限（LRL ）对所有范围均为绝对0值。

量程极限最大量程 = 范围上限 （URL ）最小量程：参见上表，并参考尺寸图中所推荐的最小量程 为了取得最佳的变送器性能，建议选择能够提供最小量程比的传感器。

拒绝率 = 范围上限/校验量程零点迁移在下列条件下，零点与量程可以调节为表中所示范围极限内的任何数值： - 校验量程≥最小量程阻尼可调时间常数：0至60秒。

可通过本地指示器、手操器或基于PC 的软件进行调节。

启动时间最小阻尼时，小于10秒 绝缘电阻> 100M ，在 500VDC （端子至接地）操作极限温度极限 °C （°F ）：环境温度极限硅油及惰性填充液：-40°C 与+85°C （-40°F 与+185°F ） 白油填充液： -10°C 与+85°C （-14°F 与+185°F ） 有LCD 指示器： -20°C 与+70°C （-4°F 与+158°F ） 注：对于危险气氛应用，参见在与所需保护类型有关的证书/许可中说明的温度范围。

技术资料控制产品－软起动器PSR•PSS••PST/PSTB（带力矩控制）Softstarter电压 Ｖ100 %电流 /力矩 /时间电动机转速电动机转速图中所示的是直接起动、星/三角起动和软起动在电动机电压 (V)、电动机电流 (I) 和电动机力矩 (T) 时的不同表现。

58 %70 %30 %电动机电压直接起动直接起动直接起动软起动软起动星 / 三角起动软起动可调节的起动斜坡曲线星 / 三角起动星 / 三角起动电动机电流电动机力矩软起动器当第一台电动机出现时，工程师就一直在寻找一种方法，避免在使用直接起动和星三角起动时出现的电气和机械问题。

自20世纪80年代初，ABB 就一直生产软起动器，并且拥有宝贵的经验。

如今这些经验也融入到产品系列的设计中。

最新推出的PST 系列是 ABB 在软起动技术上的一次重大进步。

应用了现代电力电子学中的智能电路和软件，ABB 开发出的软起动器可以出色地使用电子元件来控制电动机起动和停止时的电流和电压，同时还添加了几种设计特性。

机械和电气问题的解决方案交流电动机 — 被称做 "工业的驮马"，用于驱动风扇、压碎机、搅拌机、水泵、输送带等设备。

在全世界的生产中，它经常引发不必要的负荷高峰。

这些不良的起动方式造成多方面的损坏，其中包括：电气问题，在直接起动或星三角起动中产生的电压和电•流突变，带来了大量的电气问题。

这些突变现象可能使得本地电网过载，并产生不可接受的电压波动，从而影响与电网连接的其他设备。

机械问题，整条传动链 (从电动机到受驱动的设备) 都会•受到剧烈的应力。

运行问题，例如管道的压力、损坏输送带上的产品，以•及引起乘坐升降机的不舒适。

经济损失也应当受关注的：每个技术问题和故障后，以及因需要维修及停产所造成的大量损失。

解决这些问题的简单方法是安装ABB 的PSR 、PSS 或PST 型的软起动器。

有了ABB 软起动器，就可以顺畅地起动和停止，最大程度地减少机械上和电气上的冲击。

目 录页1.断路器空气断路器 - New Emax 空气断路器 - Megamax 塑壳断路器 - Isomax 漏电保护组件/漏电保护继电器 塑壳断路器 - Tmax 双电源自动切换装置 - DPT 配电智能化元件 - IPD 2.工控产品软起动器接触器建筑用接触器 - ESB (导轨安装)手动电机起动器 - MS 系列短路保护电器和接触器及热继电器的配合电机控制/保护器件指示装置接线端子3.开关及熔断器组开关熔断器组 - PowerLine 负荷开关 - SwitchLine 熔断器开关 - EasyLine/FastLine 4.终端配电保护产品建筑电器元件电涌保护器 - OVR 5.箱体终端配电箱 - ACM/ACP/ACF 系列三相配电箱 - SDB 系列动力配电箱 - MDS 系列6.电网质量产品无功补偿控制器件有源谐波滤波器7.断路器保护配合表断路器保护配合表因产品技术不断改进，所有数据应以本公司最新确认为准。

ABB 公司对本手册的接受或使用无任何商业承诺或保证，由使用者根据具体应用考虑本手册的适应性。

0/1ABB 低压电器元件选用手册1234567.............................................................................. 1/1-4................................................................................ 1/5-6................................................................................ 1/7-12........................................................................ 1/13.................................................................................. 1/14-17............................................................................ 1/18............................................................................... 1/19-20..................................................................................................... 2/1-7........................................................................................................... 2/8........................................................................ 2/9......................................................................... 2/10-12.......................................................... 2/13................................................................................... 2/14-22................................................................................................. 2/23-24................................................................................................. 2/25-26............................................................................... 3/1.................................................................................. 3/2-3................................................................... 3/4-5............................................................................................... 4/1-8........................................................................................... 4/9..................................................................... 5/1................................................................................. 5/2-3................................................................................. 5/4-5........................................................................................ 6/1-4.............................................................................................. 6/5........................................................................................ 7/1-53/1开关熔断器组 - OS/OESA (32…800A )开关熔断器组 - P o w e r L i n e 3说 明：1. 开关熔断器组不包括熔断器,熔断器需另行订购2. 熔断器应符合 IEC 有关标准。
