张力控制系统MAGPOWR（美塞斯MC01/400/830/1898）往往是张力传感器和张力控制器的一种系统集成，目前主要应用于冶金，造纸，薄膜，染整，织布，塑胶，线材等设备上，是一种实现恒张力或者锥度张力控制的自动控制系统，其作用主要是实现辊间的同步，收卷和放卷的均匀控制。
工作原理这种控制对机器的任何运行速度都必须保持有效，包括机器的加速、减速和匀速。
即使在紧急停车情况下，也应有能力保证被分切物不破损。
张力控制的稳定与否直接关系到分切产品的质量。
若张力不足,原料在运行中产生漂移,会出现分切复卷后成品纸起皱现象;若张力过大,原料又易被拉断,使分切复卷后成品纸断头增多。
一套典型的张力控制系统主要由张力控制器，张力读出器，张力检测器，制动器和离合器构成。
根据环路可分为开环，闭环或自由环张力控制系统；根据对不同卷材的监测方式又可分为超声波式，浮辊式，跟踪臂式等，下图为一个典型的闭环张力控制系统。
人工控制MAGPOWR <1ll人工张力控制系统是适合于收卷，点到点和一些特定的放卷应用场合使用的低成本解决方案.我们的手动电源供应器可以让f~ 淌除剩磁，15可以通过莫独特的皮向电流性能而用到制动器或离合器的完整的功率范围。
该系统最适合应用于:( 1 )需要自然锥角的收卷场合( 2 )卷装成形保持不变的点到点应用场合( 3 )从满卷到卷芯的放卷过程中允许有少量张力变化的场合人工电源供给采用电流调节方式，当离合器或制动器从环境温度变化到工作温度时，莫输出仍保持不变。
可选用带有跳结器的90VDC 和24VDC 电压供给，额定电流可以调节，还可匹配磁粉制动器满足榕的应用需求。
可选安装方式DIN 标准导轨(C E) .撞墙式安装，印刷电路板。
张力控制系统(3张)控制方式1、手动控制,在收料、放料或过程中不断调整离合器或制动器的扭矩，从而获得所需的张力，这就要求用户必须随时检查被控材料的张力，随时调节输出力矩，若用气动制动器或离合器时，手动控制器可直接选用精密调压阀，可使用户节约一定的设备成本，但仅适用于一些低速的复合机、挤出机、纺织机械等张力控制要求不高的场合。
张力控制系统的控制类型与原理（天机传动制动器离合器提供，仅供参考之用）目前广泛应用的张力控制方式主要有三种：手动控制型、半自动控制型和全自动控制型。
即全自动器张力控制器、半自动张力控制器以及手动张力控制器。
一、手动控制,在收料、放料或过程中不断调整离合器或制动器的扭矩，从而获得所需的张力，这就要求用户必须随时检查被控材料的张力，随时调节输出力矩，若用气动制动器或离合器时，手动控制器可直接选用精密调压阀，可使用户节约一定的设备成本，但仅适用于一些低速的复合机、挤出机、纺织机械等张力控制要求不高的场合。
二、半自动方式：利用超声波原理等自动检出卷径，从而调整卷料张力，从本质上来讲是一种张力的半闭环控制，不仅可以自动测出卷经、控制扭矩输出，同时还具有缓冲启动、防松卷和惯性补偿等功能。
该方案的实施成本较低，因此在中档机械中应用广泛。
三、全自动方式：一般也有两种检测方式。
一种是通过张力传感器测定卷材的张力，然后由控制器自动调整离合器或制动器来控制卷料张力。
这种方式是张力的全闭环控制，原理上来讲，此种方案能够实时反映出张力的变化因此控制精度最高，因此一些高档的精轧机、高速分切机等冶金上采用全自动的张力控制系统。
高精度的张力控制器可用在收放卷及牵引等环节，在张力闭环的同时在放卷控制时可实现缓冲启动、防松卷模式、换辊控制等，在收卷时可实现锥度张力控制（无需传感器输入卷径信号）、启动惯性补偿、停车惯性补偿和换辊控制。
在张力控制点较多时先进的张力控制器可实现一台控制器多路检测及多路控制输出。
在卷径较大的情况下采用恒定张力卷取收料，随着料卷的增大时相对于卷心较近材料的力矩变大，产生打滑、收缩。
再有由于卷曲过程中材料的收缩及卷心的压力加大材料被挤坏或被横向窜出。
靠近卷芯的地方产生绉纹，使表面凹凸不平。
解决这些问题，就是卷径逐渐变大时张力应逐渐减小，即锥度控制）另一种全自动的控制方式是通过浮辊电位器的检测信号来实现的，然后通过浮辊张力控制器来自动调整离合器及制动器。
1. 分切机收卷张力及速度的检测系统类型: ①张力传感器检测:张力传感器安装在张力检测辊的轴承下面,将检测到的铝箔张力转换成电信号,送到张力调节器中,与原设定的张力信号比较后,进行PID 计算,然后输入收卷电机控制器,达到控制收卷辊张力及转速的目的。
②浮动辊间接张力检测系统:在铝箔跟踪辊前装一套浮动辊,浮动辊的位置用一个电位器进行检测,张力控制的方式是靠维持浮动辊的位置尽量不变来保持张力的恒定。
③用磁粉离合器控制输入收卷辊的转动力矩来达到张力控制:磁粉离合器由主动部分和从动部分组成,通过万向联轴器等传动机构与收卷辊相连,中间填入微细铁磁粉作为力矩传递媒介。
在激磁线圈中通入一定电流而形成磁场,磁粉被磁化。
磁化后的磁粉互相吸引而形成链条状排列,主动部分以恒速转动时,破坏磁粉之间的联接力而形成圆周切向力,该切向力与磁粉圈半径的乘积便是驱动从动部分收卷的转动力矩,实现在连续的转动中将输出力矩从主动部分耦合到从动部分,从而达到控制张力的目的。
④分切放卷能力与速度检测系统:主要采用磁粉张力制动器来控制放卷力与速度,其工作原理为:在磁粉制动器中安装有联轴器,以及带有磁性线圈的输入部件和输出部件。
在磁性线圈下面是一环形沟槽,沟槽的下面是一环形转子即输出部件。
环形沟槽位于输出部件的中心,沟槽内充满磁性粉末。
当磁性线圈中有励磁电流时,线圈便产生磁通量使磁粉沿磁场方向排列,这样就在输入部件与输出部件之间产生阻尼,传递转矩的大小。
如果加大或减小施加在铝箔上的张力与速度,只要改变励磁电流的大小,或者说,变化放大器施加给联轴器线圈的电流值,就可有效地控制张力与速度的大小。
2. 收放卷张力的衰减及张力补偿:一般认为铝箔收放卷时维持铝箔张力恒定,有利于铝箔成品表观质量,其实不然。
最好的方法是随着料卷直径的增加,应按一定的规律增加铝箔的张力,而直径越小其张力值也随之衰减。
在分切操作过程中有自动张力控制和手动张力控制。
自动张力控制系统是领先设定好了的张力衰减值,设备运行过程中收卷自始至终保持该张力值。

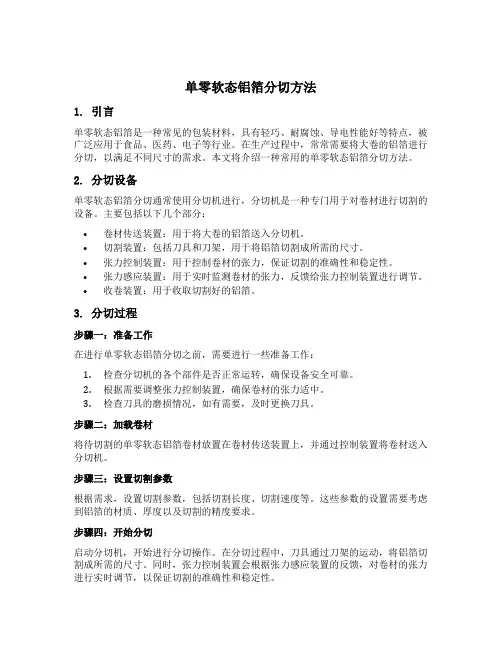

单零软态铝箔分切方法1. 引言单零软态铝箔是一种常见的包装材料，具有轻巧、耐腐蚀、导电性能好等特点，被广泛应用于食品、医药、电子等行业。
在生产过程中，常常需要将大卷的铝箔进行分切，以满足不同尺寸的需求。
本文将介绍一种常用的单零软态铝箔分切方法。
2. 分切设备单零软态铝箔分切通常使用分切机进行，分切机是一种专门用于对卷材进行切割的设备。
主要包括以下几个部分：•卷材传送装置：用于将大卷的铝箔送入分切机。
•切割装置：包括刀具和刀架，用于将铝箔切割成所需的尺寸。
•张力控制装置：用于控制卷材的张力，保证切割的准确性和稳定性。
•张力感应装置：用于实时监测卷材的张力，反馈给张力控制装置进行调节。
•收卷装置：用于收取切割好的铝箔。
3. 分切过程步骤一：准备工作在进行单零软态铝箔分切之前，需要进行一些准备工作：1.检查分切机的各个部件是否正常运转，确保设备安全可靠。
2.根据需要调整张力控制装置，确保卷材的张力适中。
3.检查刀具的磨损情况，如有需要，及时更换刀具。
步骤二：加载卷材将待切割的单零软态铝箔卷材放置在卷材传送装置上，并通过控制装置将卷材送入分切机。
步骤三：设置切割参数根据需求，设置切割参数，包括切割长度、切割速度等。
这些参数的设置需要考虑到铝箔的材质、厚度以及切割的精度要求。
步骤四：开始分切启动分切机，开始进行分切操作。
在分切过程中，刀具通过刀架的运动，将铝箔切割成所需的尺寸。
同时，张力控制装置会根据张力感应装置的反馈，对卷材的张力进行实时调节，以保证切割的准确性和稳定性。
步骤五：收取切割好的铝箔切割好的铝箔通过收卷装置进行收取。
在收取过程中，需要注意及时更换收卷装置上的收卷芯筒，以免影响切割的连续进行。
步骤六：质量检验对切割好的铝箔进行质量检验。
主要包括检查切割尺寸是否符合要求、检查切割边缘是否平整光滑等。
如有需要，还可以进行拉伸强度、抗拉强度等物理性能的测试。
4. 注意事项在进行单零软态铝箔分切过程中，需要注意以下事项：1.安全操作：操作人员应严格按照操作规程进行操作，避免发生意外事故。
张力调节机构在分切机中的作用
《张力调节机构在分切机中的作用》
分切机是一种用于将连续材料切割成所需尺寸的机械设备，常见于纸张、塑料薄膜等行业中。
在分切机的操作过程中，材料的张力是一个非常重要的因素，而张力调节机构在其中起着至关重要的作用。
张力调节机构可以帮助控制材料在分切机中的张力，从而确保在切割过程中材料不会出现松弛或过紧的情况。
这对于保证切割的准确性和材料的质量都非常重要。
通过调节张力，可以避免在切割过程中材料因为张力不均衡而出现扭曲或形变的情况，同时还可以减轻刀具磨损，提高切割效率。
另外，张力调节机构还可以根据不同材料的特性和要求进行调整，以满足不同的生产需求。
一些材料可能需要更大的张力才能确保切割的准确性，而另一些材料可能需要更小的张力以避免因过紧的张力而导致断裂。
总而言之，张力调节机构在分切机中的作用至关重要，它不仅可以帮助控制材料的张力，确保切割过程的准确性和质量，还可以根据不同材料的需求进行调整，满足不同的生产需求。
因此，在选择分切机时，应该重视张力调节机构的性能和稳定性。
分切机收卷张力补偿1. 引言分切机收卷张力补偿是在纸张或薄膜等材料生产过程中的一个重要环节。
在纸张或薄膜的生产过程中，由于各种原因，如纸张厚度不均匀、速度变化等，会造成纸张或薄膜在收卷过程中的张力不均衡。
这就需要通过分切机收卷张力补偿来解决问题，以确保产品的质量和稳定性。
2. 分切机收卷张力补偿的原理分切机收卷张力补偿是通过控制收卷辊的速度来实现的。
当纸张或薄膜在分切机上经过切割后，进入收卷辊。
在收卷的过程中，通过控制收卷辊的速度，可以实现对纸张或薄膜的张力进行调节和补偿。
当纸张或薄膜在分切机上经过切割后，进入收卷辊时，传感器会检测到收卷辊上的张力。
根据传感器的反馈信号，系统会自动调节收卷辊的转速，以实现对纸张或薄膜的张力进行补偿。
当收卷辊上的张力低于设定值时，系统会增加收卷辊的转速；当张力高于设定值时，系统会降低收卷辊的转速。
通过这种方式，可以保持纸张或薄膜在收卷过程中的恒定张力，从而避免纸张或薄膜因张力不均衡而产生的问题。
3. 分切机收卷张力补偿的重要性分切机收卷张力补偿对于纸张或薄膜的质量和稳定性具有重要意义。
如果在收卷过程中无法保持恒定的张力，会导致以下问题：•纸张或薄膜的卷曲：张力不均衡会导致纸张或薄膜的卷曲，影响产品的外观质量。
•包装问题：张力不均衡会导致纸张或薄膜在包装过程中无法平整，影响包装效果。
•生产效率：张力不均衡会导致纸张或薄膜在生产过程中频繁断裂，影响生产效率。
因此，通过分切机收卷张力补偿，可以有效解决这些问题，提高产品质量和生产效率。
4. 分切机收卷张力补偿的应用分切机收卷张力补偿广泛应用于纸张、薄膜、塑料等材料的生产过程中。
特别是在印刷、包装和纸品加工行业中，该技术被广泛采用。
在印刷行业中，分切机收卷张力补偿可以提高印刷品的质量，避免纸张的卷曲和变形问题，同时也减少了纸张的损耗。
在包装行业中，分切机收卷张力补偿可以保证包装材料的平整度，提高包装效果，增加产品的附加值。

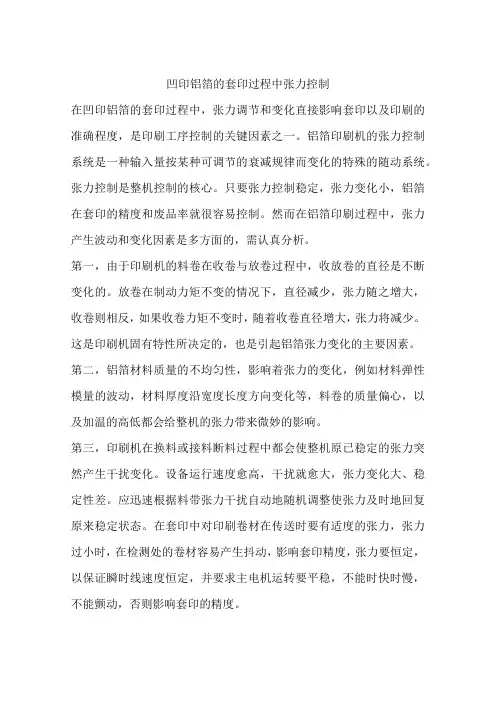

凹印铝箔的套印过程中张力控制
在凹印铝箔的套印过程中，张力调节和变化直接影响套印以及印刷的准确程度，是印刷工序控制的关键因素之一。
铝箔印刷机的张力控制系统是一种输入量按某种可调节的衰减规律而变化的特殊的随动系统。
张力控制是整机控制的核心。
只要张力控制稳定，张力变化小，铝箔在套印的精度和废品率就很容易控制。
然而在铝箔印刷过程中，张力产生波动和变化因素是多方面的，需认真分析。
第一，由于印刷机的料卷在收卷与放卷过程中，收放卷的直径是不断变化的。
放卷在制动力矩不变的情况下，直径减少，张力随之增大，收卷则相反，如果收卷力矩不变时，随着收卷直径增大，张力将减少。
这是印刷机固有特性所决定的，也是引起铝箔张力变化的主要因素。
第二，铝箔材料质量的不均匀性，影响着张力的变化，例如材料弹性模量的波动，材料厚度沿宽度长度方向变化等，料卷的质量偏心，以及加温的高低都会给整机的张力带来微妙的影响。
第三，印刷机在换料或接料断料过程中都会使整机原已稳定的张力突然产生干扰变化。
设备运行速度愈高，干扰就愈大，张力变化大、稳定性差。
应迅速根据料带张力干扰自动地随机调整使张力及时地回复原来稳定状态。
在套印中对印刷卷材在传送时要有适度的张力，张力过小时，在检测处的卷材容易产生抖动，影响套印精度，张力要恒定，以保证瞬时线速度恒定，并要求主电机运转要平稳，不能时快时慢，不能颤动，否则影响套印的精度。
