流体静力学中国石油大学(华东)流体力学实验报告

中国石油大学（华东）工程流体力学实验报告实验一、流体静力学实验一、实验目的：填空1．掌握用液式测压计测量静压强的技能；2．验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解；3. 观察真空度（负压）的产生过程，进一步加深对真空度的理解；4．测定油的相对密度；5．通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。

二、实验装置1、在图1-1-1下方的横线上正确填写实验装置各部分的名称本实验的装置如图所示。

1. 测压管；2. 带标尺测压管；3. 连通管；4. 通气阀；5. 加压打气球；6. 真空测压管；7. 截止阀；8. U型测压管；9. 油柱；10. 水柱；11. 减压放水阀；图1-1-1 流体静力学实验装置图2、说明1．所有测管液面标高均以 标尺（测压管2） 零读数为基准；2．仪器铭牌所注B ∇、C ∇、D ∇系测点B 、C 、D 标高；若同时取标尺零点作为 静力学基本方程 的基准，则B ∇、C ∇、D ∇亦为B z 、C z 、D z ；3．本仪器中所有阀门旋柄 顺 管轴线为开。

三、实验原理 在横线上正确写出以下公式1．在重力作用下不可压缩流体静力学基本方程 形式之一：c o n s tpz =+γ（1-1-1a ）形式之二：h p p γ+=0 （1-1b ）式中 z ——被测点在基准面以上的位置高度；p ——被测点的静水压强，用相对压强表示，以下同；0p ——水箱中液面的表面压强； γ——液体重度；h ——被测点的液体深度。

2. 油密度测量原理当U 型管中水面与油水界面齐平（图1-1-2），取其顶面为等压面，有01w 1o p h H γγ== （1-1-2）另当U 型管中水面和油面齐平（图1-1-3），取其油水界面为等压面，则有02w o p H H γγ+= 即02w 2o w p h H H γγγ=-=- （1-1-3）h 1wh 2图1-1-2 图1-1-3由（1-1-2）、（1-1-3）两式联解可得： 21h h H +=代入式（1-1-2）得油的相对密度o d2110h h h do +==ωγγ （1-1-4）根据式（1-1-4），可以用仪器（不用额外尺子）直接测得o d 。

中国石油大学（华东）工程流体力学实验报告实验日期： 2012.3.19 成绩：班级：石工10-12班学号： 10021563 姓名：宋胜教师：王连英同组者：邓向飞 10021565实验一流体静力学实验一、实验目的1.掌握用液式测压计测量流体静压强的技能。

2.验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解。

3.观察真空度（负压）的产生过程，进一步加深对真空度的理解。

4.测定油的相对密度。

5.通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。

二、实验装置本实验的装置如图1-1所示。

图1-1 流体静力学实验装置图1.测压管；2.带标尺的测压管；3.连通管；4. 通气阀；5.加压打气球；6.真空测压管；7.截止阀；8.U 型测压管；9.油柱； 10.水柱； 11.减压放水阀；说明：（1）所有测压管液面标高均以标尺（测压管2）零读数为基准。

（2）仪器铭牌所注B ∇，C ∇，D ∇系测点B ，C ，D 的标高。

若同时取标尺零点作为静力学基本方程的基准，则B ∇，C ∇，D ∇亦成为C z ，C z ，D z 。

(3) 本仪器中所有阀门旋柄均以顺管轴线为开。

三、实验原理1．在重力作用下不可压缩流体静力学基本方程。

形式一：pz γ+=const （1-1-1a ）形式二：P=P 。

+γ （1-1-1b ） 式中 z---测点在基准面以上的位置高度；P —测点的静水压强（用相对压强表示，一下同）； P 。

--水箱中液面的表面压强； γ--液体的重度； h —测点的液体深度； 2.油密度测量原理。

当u 形管中水面与油水界面齐平（见图1-1-2），取油水界面为等压面时，有：P 01=w γ=0γH (1-1-2) 另当U 形管中水面与油面平齐（见图1-1-3），取油水界面为等压面时，有：P 02+W γH=0γH即P 02=-w γh 2=0γH-W γH (1-1-3)图1-2 图1-3四、实验要求1．记录有关常数 实验装置编号No.14 各测点的标尺读数为：B ∇= 2.1 -210m ⨯；C ∇= -2.9 -210m ⨯；D ∇= -5.9 -210m ⨯； 基准面选在 测压管2标尺的0刻度线处 ；C z = -2.3 -210m ⨯；D z = -5.9 -210m ⨯；2．分别求出各次测量时，A 、B 、C 、D 点的压强，并选择一基准验证同一静止液体内的任意二点C 、D 的(pz γ+)是否为常数.3．求出油的重度。

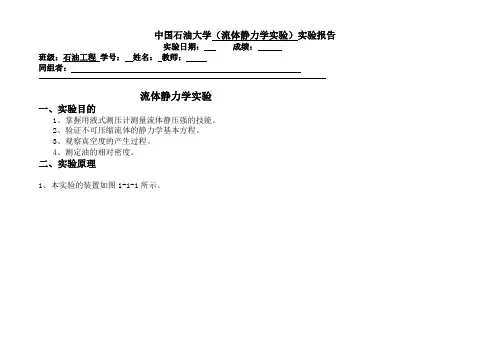

中国石油大学（流体静力学实验）实验报告实验日期：成绩：班级：石油工程学号：姓名：教师：同组者：流体静力学实验一、实验目的1、掌握用液式测压计测量流体静压强的技能。

2、验证不可压缩流体的静力学基本方程。

3、观察真空度的产生过程。

4、测定油的相对密度。

二、实验原理1、本实验的装置如图1-1-1所示。

图1-1-1 流体静力学实验装置图注意事项：①．所有测管液面标高均以测压管2零读数为基准；②．仪器铭牌所注B ∇、C ∇、D ∇系测点B 、C 、D 标高；若同时取标尺零点作为静力学基本方程的基准，则B ∇、C ∇、D ∇亦为B z 、C z 、D z ；③．本仪器中所有阀门旋柄顺管轴线为开。

三、实验装置1．在重力作用下不可压缩流体静力学基本方程 形式之一：Z+p/γ=const （1-1-1a ）形式之二：h p p γ+=0 （1-1b ）式中 z ——被测点在基准面以上的位置高度；p ——被测点的静水压强，用相对压强表示，以下同； 0p ——水箱中液面的表面压强； γ——液体重度；h ——被测点的液体深度。

2. 油密度测量原理当U 型管中水面与油水界面齐平（图1-1-2），取其顶面为等压面，有01w 1o p h H γγ== （1-1-2）另当U 型管中水面和油面齐平（图1-1-3），取其油水界面为等压面，则有02w o p H H γγ+= 即02w 2o w p h H H γγγ=-=- （1-1-3）h 1wh 2图1-1-2 图1-1-3由（1-1-2）、（1-1-3）两式联解可得：21h h H +=代入式（1-1-2）得油的相对密度o do d = r o /r w =h1/(h1+h2) （1-1-4）根据式（1-1-4），可以用仪器（不用额外尺子）直接测得o d 。

四、实验步骤1．搞清仪器组成及其用法。

包括：1）各阀门的开关； 2）加压方法关闭所有阀门，然后用打气球充气； 3）减压方法开启筒底减压放水阀11放水； 4）检查仪器是否密封加压后检查测压管l 、2、8液面高程是否恒定。

中国石油大学（华东）工程流体力学实验报告实验日期：成绩：班级： A 学号： B 姓名： C 教师： D 同组者：实验一、流体静力学实验一、实验目的1．掌握用液式测压计测量流体静压强的技能。

2．验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解。

3．观察真空度（负压）的产生过程，进一步加深对真空度的理解。

4．测定油的相对密度。

5．通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。

二、实验装置本实验的装置如图1-1所示。

1. 测压管；2. 带标尺的测压管；3. 连通管；4. 通气阀；5. 加压打气球；6. 真空测压管；7. 截止阀；8. U形测压管；9. 油柱；10. 水柱；11. 减压放水阀图1-1 流体静力学实验装置图说明：（1）所有测压管液面标高均以标尺（测压管2）零读数为基准。

（2）仪器铭牌所注▽B ,▽C ,▽D 系测点B,C,D 的标高。

若同时取标尺零点作为静力学基本方程的基准，则▽B ,▽C ,▽D 亦为z B ,z c ,z D 。

（3）本仪器中所有阀门旋柄均以顺管轴线为开。

三、实验原理1．在重力作用下不可压缩流体静力学基本方程。

形式一：const pz =+γ(1-1-1a)形式二：h p p γ+=0 （1-1-1b ）式中 z ——测点在基准面以上的位置高度；p ——测点的静水压强（用相对压强表示，以下同）； 0p ——水箱中液面的表面压强；γ——液体的重度； h ——测点的液体深度。

2．油密度测量原理。

当U 形管中水面与油水界面齐平（见图1-2），取油水界面为等压面时，有H h p w 0101γγ== (1-1-2) 另当U 形管水面与油面齐平（见图1-3）,取油水界面为等压面时，有：H H p w 002γγ=+即H H h p w w γγγ-=-=0202 （1-1-3） 由式(1-1-2) 、式（1-1-3）两式联立可解得：21h h H +=代入式（1-1-2）可得油的相对密度0d 为：2100h h h d w w +==γγ （1-1-4）根据式（1-1-4），可以用仪器（不用额外的尺子）直接测得0d 。

中国石油大学（华东）工程流体力学实验报告实验日期：2013年4月8日成绩：班级：海油1102学号：11093226姓名：张家林教师：王连英同组者：谢天刘佳林花靖实验一、流体静力学实验一、实验目的：填空1．掌握用液式测压计测量流体静压强的技能；2．验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解；3. 观察真空度（负压）的产生过程，进一步加深对真空度的理解；4．测定油的相对密度；5．通过对诸多流体静力学现象的实验分析，进一步提高解决实际问题的能力。

二、实验装置1、在图1-1-1下方的横线上正确填写实验装置各部分的名称本实验的装置如图所示。

1. 测压管；2. 带标尺的测压管；3. 连通管；4. 通气阀；5. 加压打气球；6. 真空测压管；7. 截止阀；8. U 形测压管；9. 油柱；10. 水柱；11. 减压放水阀图1-1-1 流体静力学实验装置图2、说明1．所有测管液面标高均以 测压管2标尺 零读数为基准；2．仪器铭牌所注B ∇、C ∇、D ∇系测点B 、C 、D 标高；若同时取标尺零点作为 静力学基本方程 的基准，则B ∇、C ∇、D ∇亦为B z 、C z 、D z ；3．本仪器中所有阀门旋柄 均以顺 管轴线为开。

三、实验原理 在横线上正确写出以下公式1．在重力作用下不可压缩流体静力学基本方程 形式之一：z+p/γ=const（1-1-1a ）形式之二：h p p γ+=0 （1-1b ）式中 z ——被测点在基准面以上的位置高度；p ——被测点的静水压强，用相对压强表示，以下同； 0p ——水箱中液面的表面压强；γ——液体重度；h ——被测点的液体深度。

2. 油密度测量原理当U 型管中水面与油水界面齐平（图1-1-2），取其顶面为等压面，有01w 1o p h H γγ== （1-1-2） 另当U 型管中水面和油面齐平（图1-1-3），取其油水界面为等压面，则有02w o p H H γγ+= 即02w 2o w p h H H γγγ=-=- （1-1-3）h 1wh 2图1-1-2 图1-1-3由（1-1-2）、（1-1-3）两式联解可得： 21h h H +=代入式（1-1-2）得油的相对密度o dd 0=γo /γw =h1/(h1+h2) （1-1-4）根据式（1-1-4），可以用仪器（不用额外尺子）直接测得o d 。

中国石油大学（华东）现代远程教育工程流体力学实验报告学生姓名：学号：年级专业层次：16春网络春高起专学习中心：山东济南明仁学习中心提交时间：2016年5月30日??1．在重力作用下不可压缩流体静力学基本方程????????形式之一： ?????????????????（1-1a）????????形式之二： ?P=P0+γh??????????????????????（1-1b）????????式中? Z——被测点在基准面以上的位置高度；????????P——被测点的静水压强，用相对压强表示，以下同；????????P0——水箱中液面的表面压强；????????γ ——液体重度；????????h——被测点的液体深度。

????????2．油密度测量原理????????当U型管中水面与油水界面齐平（图1-2），取其顶面为等压面，有???P01=γw h1=γ0HP01???????????????????????（1-2）????????另当U型管中水面和油面齐平（图1-3），取其油水界面为等压面，则有??P02+γw H=γ0H ????????即??P02=-γw h2=γ0H-γw H?????????????????????（1-3）????????由（1-2）、（1-3）两式联解可得：????????代入式（1-2）得油的相对密度??????????????????????? ?????????（1-4）????????据此可用仪器（不用另外尺）直接测得。

????????流型判别方法(奥齐思泽斯基方法)：? 本实验的装置如图1-1所示。

图1-1? 流体静力学实验装置图1.测压管；??2.带标尺的测压管；??3.连通管；??4.真空测压管；?? 型测压管；6.通气阀；??7.加压打气球； ??8.截止阀； ??9.油柱；? ?10.水柱；?? 11.减压放水阀说明1．所有测管液面标高均以标尺（测压管2）零读数为基准；2．仪器铭牌所注、、系测点B、C、D标高；若同时取标尺零点作为静力学基本方程的基准，则、、亦为、、；3．本仪器中所有阀门旋柄顺管轴线为开。

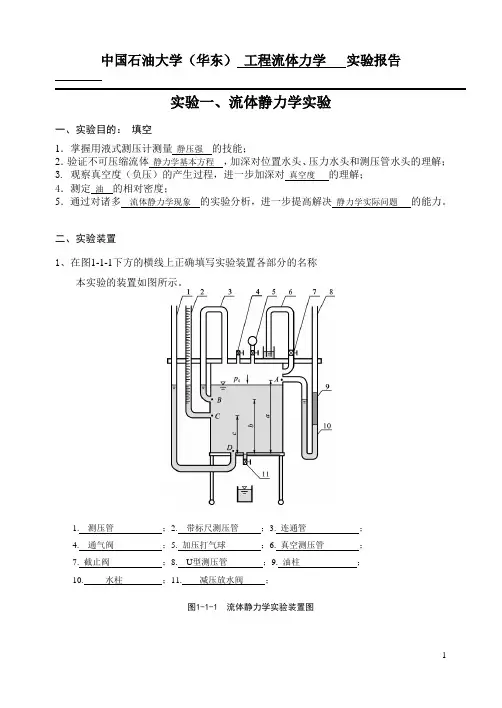

中国石油大学（华东）工程流体力学实验报告实验日期：成绩：班级：学号：：教师：同组者：实验一、流体静力学实验一、实验目的：填空1．掌握用液式测压计测量流体静压强的技能；2．验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解；3. 观察真空度（负压）的产生过程，进一步加深对真空度的理解；4．测定油的相对密度；5．通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。

二、实验装置1、在图1-1-1下方的横线上正确填写实验装置各部分的名称本实验的装置如图所示。

1. 测压管 ；2. 带标尺的测压管；3. 连通管 ；4. 通气阀 ；5. 加压打起球 ；6. 真空测压管 ；7. 截止阀 ；8. U 形测压管 ；9. 油柱 ； 10. 水柱 ；11. 减压放水阀图1-1-1 流体静力学实验装置图2、说明1．所有测管液面标高均以 标尺（测压管2） 零读数为基准；2．仪器铭牌所注B ∇、C ∇、D ∇系测点B 、C 、D 标高；若同时取标尺零点作为 静力学基本方程 的基准，则B ∇、C ∇、D ∇亦为B z 、C z 、D z ；3．本仪器中所有阀门旋柄 以顺 管轴线为开。

三、实验原理 在横线上正确写出以下公式1．在重力作用下不可压缩流体静力学基本方程 形式之一：z+p/γ=const （1-1-1a ）形式之二：h p p γ+=0 （1-1b ）式中 z ——被测点在基准面以上的位置高度；p ——被测点的静水压强，用相对压强表示，以下同； 0p ——水箱中液面的表面压强；γ——液体重度；h ——被测点的液体深度。

2. 油密度测量原理当U 型管中水面与油水界面齐平（图1-1-2），取其顶面为等压面，有01w 1o p h H γγ== （1-1-2）另当U 型管中水面和油面齐平（图1-1-3），取其油水界面为等压面，则有02w o p H H γγ+=即02w 2o w p h H H γγγ=-=- （1-1-3）h 1wh 2图1-1-2 图1-1-3由（1-1-2）、（1-1-3）两式联解可得：21h h H +=代入式（1-1-2）得油的相对密度o d1o o 12wh d h h γγ==+ （1-1-4）根据式（1-1-4），可以用仪器（不用额外尺子）直接测得o d 。

中国石油大学（华东）流体静力学实验报告实验日期：2010年3月18日成绩：班级：石工09-3班学号：09021101 姓名：周丽萍教师：王连英同组者：李海莲实验名称流体静力学实验一、实验目的1.掌握用液式测压计测量流体静压强的技能。

2.验证不可压缩流体静力学基本方程，加深对位置水头，压力水头核测压管水头的理解。

3.观察真空度（负压）的产生过程，进一步加深对真空度的理解。

4.测定油的相对密度。

5.通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。

二、实验装置本实验的装置如图1-1所示。

1. 测压管；2. 带标尺的测压管；3. 连通管；4. 通气阀；5. 加压打气球；6. 真空测压管；7. 截止阀；8. U型测压管；9. 油注；10. 水柱；11. 减压放水阀；图1-1 流体静力学实验装置图三、实验原理1.在重力作用下不可压缩流体静力学基本方程。

形式一：（1-1-1a ） 形式二：p p h r =+ （1-1-1b ）式中：Ζ——测点在基准面以上的位置高度。

P ——测点的静水压强（用相对压强表示，以下同。

P0——水箱中液面的表面压强。

r ——液体的重度。

h ——测点的液体深度。

2.油密度测量原理。

当U 型管中水面与油水界面齐平（如图1-1-2），当取油水界面为等压面时，有：0101p w H h r r == (1-1-2)当U 型管中水面与油面齐平（如图1-1-3），当取油水界面为等压面时，有：002p w H H r r +=即0202p w w H H h r r r =-=-(1-1-3)图1-2 图1-3z+pconst r=由上述两式联立可得： 12H h h =+代入式（1-1-2）可得油的相对密度d0为： 0112whr dh hr==+ （1-1-4）根据式（1-1-4），可以用仪器直接测得d0.四、实验要求1．记录有关常数 实验装置编号No. 各测点的标尺读数为：B ∇= 2.1 -210m ⨯；C ∇= -2.9 -210m ⨯；D ∇= -5.9 -210m ⨯；基准面选在 测压管2标尺零点所在平面 ； C z = -2.9 -210m ⨯；D z = -5.9 -210m ⨯；2．分别求出各次测量时，A 、B 、C 、D 点的压强，并选择一基准验证同一静止液体内的任意二点C 、D 的(pz r +)是否为常数？3．求出油的重度。

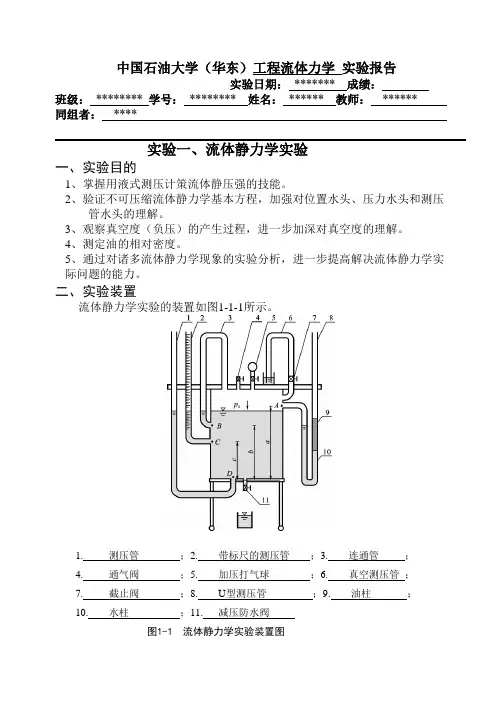

中国石油大学（华东）工程流体力学实验报告实验日期：******* 成绩：班级：******** 学号：******** 姓名：****** 教师：******同组者：****实验一、流体静力学实验一、实验目的1、掌握用液式测压计策流体静压强的技能。

2、验证不可压缩流体静力学基本方程，加强对位置水头、压力水头和测压管水头的理解。

3、观察真空度（负压）的产生过程，进一步加深对真空度的理解。

4、测定油的相对密度。

5、通过对诸多流体静力学现象的实验分析，进一步提高解决流体静力学实际问题的能力。

二、实验装置流体静力学实验的装置如图1-1-1所示。

1. 测压管；2. 带标尺的测压管；3. 连通管；4. 通气阀；5. 加压打气球；6. 真空测压管；7. 截止阀；8. U型测压管；9. 油柱；10. 水柱；11. 减压防水阀图1-1 流体静力学实验装置图三、实验原理1、在重力作用下不可压缩流体静力学基本方程。

形式一： Z + γp= const (1-1-1a)形式二：P = p 0 + γh ( 1-1-1b)式中 z---测点在基准面以上的位置高度;p---测点的净水压强（用相对压强表示，以下同）； p 0---水箱中液面的表面压强； γ---液体的重度； h---测点的液体深度。

2、油密度测量原理。

当U 形管中水面与油水界面齐平(见图1-1-2)，取油水界面为等压面时，有：P 01 = γw h 1 =γ0H (1-1-2)另当U 行管中水面与油面齐平（见图1-1-3），取油水界面为等压面时，有： P 02 +γw H =γ0H 即P 02 = -γw h 2 = γ0H – γw H (1-1-3) 由式(1-1-2)与(1-1-3)两式联立可解得：H = h 1 + h 2代入式(1-1-2)中得油的相对密度d 0为：d 0 =w γγ0=211h h h + (1-1-4)根据式（1-1-4）式可以用仪器（不用额外尺子）直接测得d 0。

中国石油大学（华东）工程流体力学实验报告实验日期：2014年4月2日成绩：班级：建环1302 学号：1309010208 姓名：郑佩凤教师：李成华同组者：隋彦丽、于洁实验一、流体静力学实验一、实验目的：填空1．掌握用液式测压计测量流体静压强的技能；2．验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解；3. 观察真空度（负压）的产生过程，进一步加深对真空度的理解；4．测定油的相对密度；5．通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。

二、实验装置1、在图1-1-1下方的横线上正确填写实验装置各部分的名称本实验的装置如图所示。

1.测压管；2. 带标尺的测压管；3. 连通管；4. 通气阀；5. 加压打气球；6. 真空测压管；7. 截止阀；8. U型测压管；9. 油柱；10. 水柱；11. 减压放水阀图1-1-1 流体静力学实验装置图2、说明1．所有测管液面标高均以标尺（测压管2）零读数为基准；2．仪器铭牌所注B ∇、C ∇、D ∇系测点B 、C 、D 标高；若同时取标尺零点作为静力学基本方程的基准，则B ∇、C ∇、D ∇亦为B z 、C z 、D z ；3．本仪器中所有阀门旋柄均以顺管轴线为开。

三、实验原理 在横线上正确写出以下公式1．在重力作用下不可压缩流体静力学基本方程 形式之一：z+p/γ=const （1-1-1a ）形式之二：h p p γ+=0 （1-1b ）式中 z ——被测点在基准面以上的位置高度；p ——被测点的静水压强，用相对压强表示，以下同； 0p ——水箱中液面的表面压强；γ——液体重度；h ——被测点的液体深度。

2. 油密度测量原理当U 型管中水面与油水界面齐平（图1-1-2），取其顶面为等压面，有01w 1o p h H γγ== （1-1-2） 另当U 型管中水面和油面齐平（图1-1-3），取其油水界面为等压面，则有02w o p H H γγ+= 即02w 2o w p h H H γγγ=-=- （1-1-3）h 1wh 2图1-1-2 图1-1-3由（1-1-2）、（1-1-3）两式联解可得：21h h H +=代入式（1-1-2）得油的相对密度o dd 0= γ0/γw =h 1/(h 1+h 2) （1-1-4）根据式（1-1-4），可以用仪器（不用额外尺子）直接测得o d 。

流体静力学中国石油大学流体力学实验报告篇一：流体静力学中国石油大学(华东)流体力学实验报告实验一、流体静力学实验一、实验目的：填空1．掌握用液式测压计测量流体静压强的技能；2．验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解；3.观察真空度（负压）的产生过程，进一步加深对真空度的理解；4．测定油的相对密度；5．通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。

二、实验装置1、在图1-1-1下方的横线上正确填写实验装置各部分的名称本实验的装置如图所示。

测压管；2.带标尺的测压管；4.7.连通管；通气阀；5.加压打气球；6.真空测压管；截止阀；8.u型测压管；9.油柱；减压放水阀水柱11.图1-1-1流体静力学实验装置图2、说明1．所有测管液面标高均以标尺（测压管2）零读数为基准；2．仪器铭牌所注?b、?c、?D系测点b、c、D标高；若同时取标尺零点作为静力学基本方程的基准，则?b、?c、?D亦为zb、zc、zD；3．本仪器中所有阀门旋柄均以顺管轴线为开。

三、实验原理在横线上正确写出以下公式1．在重力作用下不可压缩流体静力学基本方程形式之一：z?形式之二：p??const（1-1-1a）p?p0??h（1-1b）式中z——被测点在基准面以上的位置高度；p——被测点的静水压强，用相对压强表示，以下同；p0——水箱中液面的表面压强；?——液体重度；h——被测点的液体深度。

2.油密度测量原理当u型管中水面与油水界面齐平（图1-1-2），取其顶面为等压面，有p01??wh1??oh（1-1-2）另当u型管中水面和油面齐平（图1-1-3），取其油水界面为等压面，则有p02??wh??oh即p02???wh2??oh??wh（1-1-3）h1h2w图1-1-2图1-1-3由（1-1-2）、（1-1-3）两式联解可得：代入式（1-1-2）得油的相对密度doh?h1?h2d0??oh1（1-1-4）??wh1?h2根据式（1-1-4），可以用仪器（不用额外尺子）直接测得do。

中国石油大学（华东）实验报告
实验日期：成绩：班级：学号：姓名：教师：
同组者：
实验一、流体静力学实验
一、实验目的
二、实验装置
本实验的装置如图1-1所示。

1. ；
2. ；
3. ；
4. ；
5. ；
6. ；
7. ；8. ；9. ；
10. ；11.
图1-1 流体静力学实验装置图
三、实验原理
图1-2 图1-3
四、实验要求
1．记录有关常数 实验装置编号No.
各测点的标尺读数为：
B ∇= -210m ⨯；
C ∇= -210m ⨯；
D ∇= -2
10m ⨯；
基准面选在 ； C z = -210m ⨯； D z = -2
10m ⨯；
2．分别求出各次测量时，A 、B 、C 、D 点的压强，并选择一基准验证同一静止液体内的任意二点C 、D 的(p
z γ
+
)是否为常数？
3．求出油的重度。

o γ= 3N /m
4．测出6#测压管插入小水杯水中深度。

6h ∆= -2
10m ⨯ 5．完成表1-1及表1-2。

五、实验步骤
六、注意事项
七、问题分析
1．同一静止液体内的测压管水头线是根什么线?
2．当
B 0
p 时，试根据记录数据确定水箱内的真空区域。

3．若再备一根直尺，试采用另外最简便的方法测定
o
d。

4．如测压管太细，对测压管液面的读数将有何影响?
5．过C点作一水平面，相对管1、2、5及水箱中液体而言，这个水平面是不是等压面?哪一部分液体是同一等压面?
八、心得体会。

中国石油大学（华东）工程流体力学实验报告实验日期：成绩：班级：学号：姓名：教师：同组者：实验一、流体静力学实验一、实验目的：填空1．掌握用液式测压计测量流体静压强的技能；2．验证不可压缩流体静力学基本方程，加深对位置水头、压力水头和测压管水头的理解；3. 观察真空度（负压）的产生过程，进一步加深对真空度的理解；4．测定油的相对密度；5．通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。

二、实验装置1、在图1-1-1下方的横线上正确填写实验装置各部分的名称本实验的装置如图所示。

1. 测压管；2. 带标尺的测压管；3. 连通管；4. 通气阀；5. 加压打起球；6. 真空测压管；7. 截止阀；8. U形测压管；9. 油柱；10. 水柱；11. 减压放水阀图1-1-1 流体静力学实验装置图2、说明1．所有测管液面标高均以标尺（测压管2）零读数为基准；2．仪器铭牌所注B ∇、C ∇、D ∇系测点B 、C 、D 标高；若同时取标尺零点作为 静力学基本方程 的基准，则B ∇、C ∇、D ∇亦为B z 、C z 、D z ；3．本仪器中所有阀门旋柄 以顺 管轴线为开。

三、实验原理 在横线上正确写出以下公式1．在重力作用下不可压缩流体静力学基本方程 形式之一：z+p/γ=const （1-1-1a ）形式之二：h p p γ+=0 （1-1b ）式中 z ——被测点在基准面以上的位置高度；p ——被测点的静水压强，用相对压强表示，以下同； 0p ——水箱中液面的表面压强； γ——液体重度；h ——被测点的液体深度。

2. 油密度测量原理当U 型管中水面与油水界面齐平（图1-1-2），取其顶面为等压面，有01w 1o p h Hγγ== （1-1-2）另当U 型管中水面和油面齐平（图1-1-3），取其油水界面为等压面，则有即02w 2o w p h H H γγγ=-=- （1-1-3）图1-1-2 图1-1-3由（1-1-2）、（1-1-3）两式联解可得： 代入式（1-1-2）得油的相对密度o d1o o12wh dh h γγ==+ （1-1-4）根据式（1-1-4），可以用仪器（不用额外尺子）直接测得o d 。
