稳恒电路知识点测验

高中物理稳恒电流试题经典及解析一、稳恒电流专项训练1．对于同一物理问题，常常可以从宏观与微观两个不同角度进行研究，找出其内在联系，从而更加深刻地理解其物理本质．（1）一段横截面积为S 、长为l 的直导线，单位体积内有n 个自由电子，电子电荷量为e ．该导线通有电流时，假设自由电子定向移动的速率均为v ．（a ）求导线中的电流I ；（b ）将该导线放在匀强磁场中，电流方向垂直于磁感应强度B ，导线所受安培力大小为F 安，导线内自由电子所受洛伦兹力大小的总和为F ，推导F 安=F ．（2）正方体密闭容器中有大量运动粒子，每个粒子质量为m ，单位体积内粒子数量n 为恒量．为简化问题，我们假定：粒子大小可以忽略；其速率均为v ，且与器壁各面碰撞的机会均等；与器壁碰撞前后瞬间，粒子速度方向都与器壁垂直，且速率不变．利用所学力学知识，导出器壁单位面积所受粒子压力F 与m 、n 和v 的关系．（注意：解题过程中需要用到、但题目没有给出的物理量，要在解题时做必要的说明）【答案】（1）I nvSe =证明见答案 （2）213F P nm S υ== 【解析】（1）（a ）电流Q I t=，又因为[()]Q ne v St =，代入则I nvSe = （b ）F 安=BIL ，I nvSe =，代入则：F 安=BnvSeL ；因为总的自由电子个数N=nSL ，每个自由电子受到洛伦兹力大小f=Bve ，所以F=Nf =BnvSeL=F 安，即F 安=F ．（2）气体压强公式的推导：设分子质量为m ，平均速率为v ，单位体积的分子数为n ；建立图示柱体模型，设柱体底面积为S ，长为l ，则l t υ=柱体体积V Sl =柱体内分子总数N nV =总因分子向各个方向运动的几率相等，所以在t 时间内与柱体底面碰撞的分子总数为’16N N 总总＝ 设碰前速度方向垂直柱体底面且碰撞是弹性的，则分子碰撞器壁前后，总动量的变化量为2p m N υ∆=，总依据动量定理有Ft p =∆又压力Ft p =∆ 由以上各式得单位面积上的压力2013F F nm S υ== 【点评】本题的第1题中两问都曾出现在课本中，例如分别出现在人教版选修3-1.P42，选修3-1P .42，这两个在上新课时如果老师注意到，并带着学生思考推导，那么这题得分是很容易的．第2问需要利用动量守恒知识，并结合热力学统计知识，通过建立模型，然后进行推导，这对学生能力要求较高，为了处理相应问题，通过建模来处理问题．在整个推导过程并不复杂，但对分析容易对结果造成影响的错误是误认为所有分析都朝同一方向运动，而不是热力学统计结果分子向各个运动方向运动概率大致相等，即要取总分子个数的16． 【考点定位】电流微观表达式、洛伦兹力推导以及压强的微观推导．2．一电路如图所示，电源电动势E=28v ，内阻r=2Ω，电阻R1=4Ω，R2=8Ω，R3=4Ω，C 为平行板电容器，其电容C=3.0pF ，虚线到两极板距离相等,极板长L=0.20m ，两极板的间距d=1.0×10-2m ．（1）闭合开关S 稳定后，求电容器所带的电荷量为多少?（2）当开关S 闭合后，有一未知的、待研究的带电粒子沿虚线方向以v0=2.0m/s 的初速度射入MN 的电场中，已知该带电粒子刚好从极板的右侧下边缘穿出电场，求该带电粒子的比荷q/m （不计粒子的重力，M 、N 板之间的电场看作匀强电场，g=10m/s 2）【答案】（1）114.810C -⨯ （2）46.2510/C kg -⨯ 【解析】 【分析】【详解】（1）闭合开关S 稳定后，电路的电流：12282482E I A A R R r ===++++； 电容器两端电压：222816R U U IR V V ===⨯=；电容器带电量： 12112 3.01016 4.810R Q CU C C --==⨯⨯=⨯（2）粒子在电场中做类平抛运动，则：0L v t =21122Uq d t dm=联立解得46.2510/q C kg m-=⨯3．如图所示，水平轨道与半径为r 的半圆弧形轨道平滑连接于S 点，两者均光滑且绝缘，并安装在固定的竖直绝缘平板上．在平板的上下各有一个块相互正对的水平金属板P 、Q ，两板间的距离为D .半圆轨道的最高点T 、最低点S 、及P 、Q 板右侧边缘点在同一竖直线上.装置左侧有一半径为L 的水平金属圆环，圆环平面区域内有竖直向下、磁感应强度大小为B 的匀强磁场，一个根长度略大于L 的金属棒一个端置于圆环上，另一个端与过圆心1O 的竖直转轴连接，转轴带动金属杆逆时针转动(从上往下看)，在圆环边缘和转轴处引出导线分别与P 、Q 连接，图中电阻阻值为R ，不计其它电阻，右侧水平轨道上有一带电量为+q 、质量为12m 的小球1以速度052gr v =，向左运动，与前面静止的、质量也为12m 的不带电小球2发生碰撞，碰后粘合在一起共同向左运动，小球和粘合体均可看作质点，碰撞过程没有电荷损失，设P 、Q 板正对区域间才存在电场.重力加速度为g .(1)计算小球1与小球2碰后粘合体的速度大小v ；(2)若金属杆转动的角速度为ω，计算图中电阻R 消耗的电功率P ；(3)要使两球碰后的粘合体能从半圆轨道的最低点S 做圆周运动到最高点T ，计算金属杆转动的角速度的范围.【答案】(1) 52gr v = (2) 2424B L P Rω= (3) 2mgd qBL ≤ω≤27mgd qBL 【解析】【分析】【详解】(1)两球碰撞过程动量守恒，则0111()222mv m m v =+ 解得52gr v =(2)杆转动的电动势21122BLv BL L BL εωω==⨯= 电阻R 的功率22424B L P R R εω==(3)通过金属杆的转动方向可知：P 、Q 板间的电场方向向上，粘合体受到的电场力方向向上．在半圆轨道最低点的速度恒定，如果金属杆转动角速度过小，粘合体受到的电场力较小，不能达到最高点T ，临界状态是粘合体刚好达到T 点，此时金属杆的角速度ω1为最小，设此时对应的电场强度为E 1，粘合体达到T 点时的速度为v 1．在T 点，由牛顿第二定律得211v mg qE m r-= 从S 到T ，由动能定理得2211112222qE r mg r mv mv ⋅-⋅=- 解得12mg E q= 杆转动的电动势21112BL εω=两板间电场强度11E d ε=联立解得12mgd qBL ω= 如果金属杆转动角速度过大，粘合体受到的电场力较大，粘合体在S 点就可能脱离圆轨道，临界状态是粘合体刚好在S 点不脱落轨道，此时金属杆的角速度ω2为最大，设此时对应的电场强度为E 2．在S 点，由牛顿第二定律得22v qE mg m r-= 杆转动的电动势22212BL εω=两板间电场强度22E d ε=联立解得227mgd qBL ω= 综上所述，要使两球碰后的粘合体能从半圆轨道的最低点S 做圆周运动到最高点T ，金属杆转动的角速度的范围为：227mgd mgd qBL qBL ω≤≤.4．如图所示，固定的水平金属导轨间距L =2 m ．处在磁感应强度B =4×l0-2 T 的竖直向上的匀强磁场中，导体棒MN 垂直导轨放置，并始终处于静止状态．已知电源的电动势E =6 V ，内电阻r =0.5 Ω，电阻R =4.5 Ω，其他电阻忽略不计．闭合开关S ，待电流稳定后，试求： （1）导体棒中的电流；（2）导体棒受到的安培力的大小和方向．【答案】（1）1.2 A；（2）0.096 N，方向沿导轨水平向左【解析】【分析】【详解】(1)由闭合电路欧姆定律可得：I=64.50.5EAR r=++=1.2A(2)安培力的大小为：F=BIL=0.04×1.2×2N=0.096N安培力方向为沿导轨水平向左5．如图所示，已知R3＝3Ω，理想电压表读数为3v，理想电流表读数为2A，某时刻由于电路中R3发生断路，电流表的读数2．5A，R1上的电压为5v，求：（1）R1大小、R3发生断路前R2上的电压、及R2阻值各是多少？（R3发生断路时R2上没有电流）（2）电源电动势E和内电阻r各是多少？【答案】（1）1V 1Ω（2）10 V ；2Ω【解析】试题分析：（1）R3断开时电表读数分别变为5v和2．5A 可知R1=2欧R3断开前R1上电压U1=R1I=4VU1= U2 + U3所以 U2=1VU2：U3 = R2：R3 =1:3R2=1Ω（2）R3断开前总电流I1=3AE = U1 + I1rR3断开后总电流I2=2．5AE = U 2 + I 2r联解方程E= 10 V r=2Ω考点：闭合电路的欧姆定律【名师点睛】6．如图所示，竖直放置的两根足够长的光滑金属导轨相距为L ，导轨的两端 分别与电源（串有一滑动变阻器 R ）、定值电阻、电容器（原来不带电）和开关K 相连．整个空间充满了垂直于导轨平面向外的匀强磁场，其磁感应强度的大小为B ．一质量为m ，电阻不计的金属棒 ab 横跨在导轨上．已知电源电动势为E ，内阻为r ，电容器的电容为C ，定值电阻的阻值为R0，不计导轨的电阻．（1）当K 接1时，金属棒 ab 在磁场中恰好保持静止，则滑动变阻器接入电路的阻值 R 为多大？（2）当 K 接 2 后，金属棒 ab 从静止开始下落，下落距离 s 时达到稳定速度，则此稳定速度的大小为多大？下落 s 的过程中所需的时间为多少？（3） ab 达到稳定速度后，将开关 K 突然接到3，试通过推导，说明 ab 作何种性质的运动？求 ab 再下落距离 s 时，电容器储存的电能是多少？（设电容器不漏电，此时电容器没有被击穿）【答案】（1）EBL r mg -（2）44220220B L s m gR mgR B L +（3）匀加速直线运动 2222mgsCB L m cB L + 【解析】【详解】（1）金属棒ab 在磁场中恰好保持静止，由BIL=mgE I R r=+ 得 EBL R r mg=- （2）由 220B L v mg R = 得 022mgR v B L =由动量定理，得mgt BILt mv -= 其中0BLs qIt R ==得44220220B L s m gR t mgR B L += （3）K 接3后的充电电流q C U CBL v v I CBL CBLa t t t t ∆∆∆∆=====∆∆∆∆ mg-BIL=ma得22mg a m CB L =+=常数 所以ab 棒的运动性质是“匀加速直线运动”，电流是恒定的．v 22-v 2=2as根据能量转化与守恒得 22211()22E mgs mv mv ∆=-- 解得：2222mgsCB L E m cB L ∆=+ 【点睛】本题是电磁感应与电路、力学知识的综合，关键要会推导加速度的表达式，通过分析棒的受力情况，确定其运动情况．7．如图所示电路中，R 1=6 Ω，R 2=12 Ω，R 3=3 Ω，C =30 μF ，当开关S 断开，电路稳定时，电源总功率为4 W ，当开关S 闭合，电路稳定时，电源总功率为8 W ，求：(1)电源的电动势E 和内电阻r ；(2)在S 断开和闭合时，电容器所带的电荷量各是多少？【答案】（1）8V ,1Ω （2）1.8×10﹣4C ,0 C【解析】【详解】（1）S 断开时有：E=I 1（R 2+R 3）+I 1r…①P 1=EI 1…②S 闭合时有：E=I 2（R 3+1212R R R R +）+I 2r…③ P 2=EI 2…④由①②③④可得：E=8V ；I 1=0.5A ；r=1Ω；I 2=1A（3）S 断开时有：U=I 1R 2得：Q 1=CU=30×10-6×0.5×12C=1.8×10-4CS 闭合，电容器两端的电势差为零，则有：Q 2=08．如图所示，两条平行的金属导轨相距L =lm ，金属导轨的倾斜部分与水平方向的夹角为37°，整个装置处在竖直向下的匀强磁场中．金属棒MN 和PQ 的质量均为m =0.2kg ，电阻分别为R MN =1Ω和R PQ =2Ω．MN 置于水平导轨上，与水平导轨间的动摩擦因数μ=0.5，PQ 置于光滑的倾斜导轨上，两根金属棒均与导轨垂直且接触良好．从t =0时刻起，MN 棒在水平外力F 1的作用下由静止开始以a =1m /s 2的加速度向右做匀加速直线运动，PQ 则在平行于斜面方向的力F 2作用下保持静止状态．t =3s 时，PQ 棒消耗的电功率为8W ，不计导轨的电阻，水平导轨足够长，MN 始终在水平导轨上运动．求：（1）磁感应强度B 的大小；（2）t =0～3s 时间内通过MN 棒的电荷量；（3）求t =6s 时F 2的大小和方向；（4）若改变F 1的作用规律，使MN 棒的运动速度v 与位移s 满足关系：v =0.4s ，PQ 棒仍然静止在倾斜轨道上．求MN 棒从静止开始到s =5m 的过程中，系统产生的焦耳热．【答案】（1）B = 2T ；（2）q = 3C ；（3）F 2=-5.2N （负号说明力的方向沿斜面向下）（4）203Q J 【解析】【分析】t =3s 时，PQ 棒消耗的电功率为8W ，由功率公式P =I 2R 可求出电路中电流，由闭合电路欧姆定律求出感应电动势．已知MN 棒做匀加速直线运动，由速度时间公式求出t =3s 时的速度，即可由公式E =BLv 求出磁感应强度B ；根据速度公式v =at 、感应电动势公式E =BLv 、闭合电路欧姆定律和安培力公式F =BIL 结合，可求出PQ 棒所受的安培力大小，再由平衡条件求解F 2的大小和方向；改变F 1的作用规律时，MN 棒做变加速直线运动，因为速度v 与位移x 成正比，所以电流I 、安培力也与位移x 成正比，可根据安培力的平均值求出安培力做功，系统产生的热量等于克服安培力，即可得解．【详解】（1）当t =3s 时，设MN 的速度为v 1，则v 1=at =3m/s感应电动势为：E 1=BL v 1根据欧姆定律有：E 1=I (R MN + R PQ )根据P =I 2 R PQ代入数据解得：B =2T(2)当t ＝6 s 时，设MN 的速度为v 2，则速度为：v 2＝at ＝6 m/s感应电动势为：E 2＝BLv 2＝12 V根据闭合电路欧姆定律：224MNPQE I A R R ==+ 安培力为：F 安＝BI 2L ＝8 N规定沿斜面向上为正方向，对PQ 进行受力分析可得：F 2＋F 安cos 37°＝mg sin 37°代入数据得：F 2＝－5.2 N(负号说明力的方向沿斜面向下)(3)MN 棒做变加速直线运动，当x ＝5 m 时，v ＝0.4x ＝0.4×5 m/s ＝2 m/s因为速度v 与位移x 成正比，所以电流I 、安培力也与位移x 成正比， 安培力做功：12023MN PQ BLv W BL x J R R =-⋅⋅=-+安 【点睛】本题是双杆类型，分别研究它们的情况是解答的基础，运用力学和电路．关键要抓住安培力与位移是线性关系，安培力的平均值等于初末时刻的平均值，从而可求出安培力做功．9．为了检查双线电缆CE 、FD 中的一根导线由于绝缘皮损坏而通地的某处，可以使用如图所示电路。

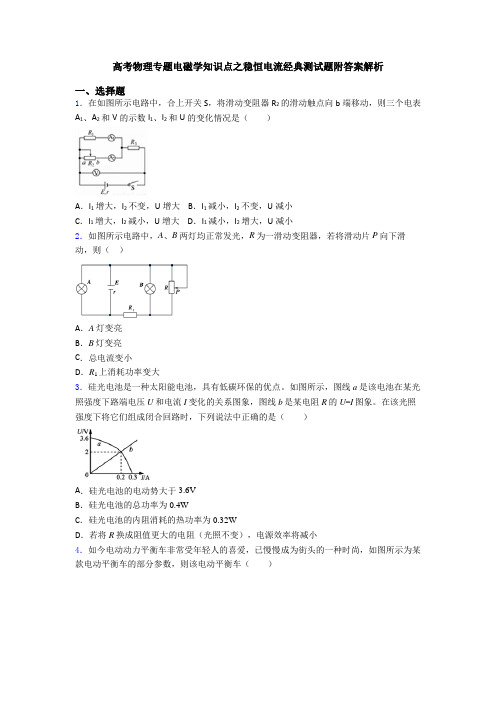

高考物理专题电磁学知识点之稳恒电流经典测试题附答案解析一、选择题1．在如图所示电路中，合上开关S，将滑动变阻器R2的滑动触点向b端移动，则三个电表A1、A2和V的示数I1、I2和U的变化情况是（）A．I1增大，I2不变，U增大 B．I1减小，I2不变，U减小C．I1增大，I2减小，U增大 D．I1减小，I2增大，U减小2．如图所示电路中，A、B两灯均正常发光，R为一滑动变阻器，若将滑动片P向下滑动，则（）A．A灯变亮B．B灯变亮C．总电流变小D．R1上消耗功率变大3．硅光电池是一种太阳能电池，具有低碳环保的优点。

如图所示，图线a是该电池在某光照强度下路端电压U和电流I变化的关系图象，图线b是某电阻R的U−I图象。

在该光照强度下将它们组成闭合回路时，下列说法中正确的是（）A．硅光电池的电动势大于3.6VB．硅光电池的总功率为0.4WC．硅光电池的内阻消耗的热功率为0.32WD．若将R换成阻值更大的电阻（光照不变），电源效率将减小4．如今电动动力平衡车非常受年轻人的喜爱，已慢慢成为街头的一种时尚，如图所示为某款电动平衡车的部分参数，则该电动平衡车（）电池容量：5000mAh充电器输出：直流24V/1000mA续航里程：40km 额定功率：40W行驶速度：20km/h ≤ 工作电压：24VA ．电池从完全没电到充满电所需的时间约为8.3hB ．电池最多能储存的电能为54.3210J ⨯C ．骑行时的工作电流为1AD ．充满电后能工作5h5．如图是某款能一件自动上水的全自动智能电热壶，当壶内水位过低时能自动加满水，加热之后的水，时间长了冷却，机器又可以自动加热到设定温度。

某同学为了研究其工作原理，经进一步查阅厂家相关技术说明了解到：“一键加水”是由一水泵（电动机）和传感器来实现的，单独对这一部分进行测试时发现，当其两端所加电压110V U =时，电动机带不动负载，因此不转动，此时通过它的电流12A I =；当其两端所加电压236V U =时（通过变压器实现），电动机能带动负载正常运转，这时电流21A I =，则下列说法正确的是（）A ．这种电热壶工作时加热部分的电阻值约为5ΩB ．正常工作时，其输出的机械功率为31WC ．正常工作时，其电动机内阻两端电压为32VD ．使用一天该水壶消耗的电能为36KWh6．如图所示，电源电动势E =30V ，内阻r =1Ω，直流电动机线圈电阻R M =1Ω，定值电阻R =9Ω。

高考物理电磁学知识点之稳恒电流知识点训练(2)一、选择题1．智能手机耗电量大，移动充电宝应运而生，它是能直接给移动设备充电的储能装置。

充电宝的转化率是指电源放电总量占电源容量的比值，一般在0.60−0.70之间（包括移动电源和被充电池的线路板、接头和连线的损耗）。

如图为某一款移动充电宝，其参数见下表，下列说法正确的是（）容量20000mAh兼容性所有智能手机边充边放否保护电路是输入DC：5V 2A MAX输出DC：5V 0.1A−2.5A尺寸56×82×22mm转换率0.60产品名称索扬SY10−200重量约430gA．给充电宝充电时将电能转化为内能B．该充电宝最多能储存能量为3.6×105JC．该充电宝电量从零到完全充满电的时间约为2hD．该充电宝给电量为零、容量为3000mAh的手机充电，理论上能充满6次2．某些肿瘤可以用“质子疗法”进行治疗。

在这种疗法中，为了能让质子进入癌细胞，首先要实现质子的高速运动，该过程需要一种被称作“粒子加速器”的装置来实现。

质子先被加速到较高的速度，然后轰击肿瘤并杀死癌细胞。

如图所示，来自质子源的质子（初速度为零），经加速电压为U的加速器加速后，形成细柱形的质子流。

已知细柱形的质子流横截面积为S，其等效电流为I；质子的质量为m，其电量为e.那么这束质子流内单位体积的质子数n是A2 I U eS mBI m eS eUC2I eU eS mD ．2Im eS eU3．图中小灯泡的规格都相同，两个电路中的电池也相同。

实验发现多个并联的小灯泡的亮度明显比单独一个小灯泡暗。

对这一现象的分析正确的是（ ）A ．灯泡两端电压不变，由于并联分电流，每个小灯泡分得的电流变小，因此灯泡亮度变暗B ．电源电动势不变，外电路电压变大，但由于并联分电流，每个小灯泡分得的电流变小，因此灯泡亮度变暗C ．电源电动势不变，外电路电压变小，因此灯泡亮度变暗D ．并联导致电源电动势变小，因此灯泡亮度变暗4．如图所示，电路中A 灯与B 灯的电阻相同，电源的内阻不可忽略，则当滑动变阻器R 的滑动片P 向上滑动时，两灯亮度的变化情况是（ ）A ．A 灯变亮，B 灯变亮B ．A 灯变暗，B 灯变亮C ．A 灯变暗，B 灯变暗D ．A 灯变亮，B 灯变暗5．如图所示，直线A 为电源的路端电压与总电流关系的伏安图线，直线B 为电阻R 两端电压与通过该电阻 流关系的伏安图线，用该电源和该电阻组成闭合电路，电源的输出功率和效率分别是（ ）A ．2W ，66.7%B ．2W ，33.3%C ．4W ，33.3%D ．4W ，66.7%6．如图所示，电源电动势E =30V ，内阻r =1Ω，直流电动机线圈电阻R M =1Ω，定值电阻R =9Ω。

高考物理电磁学知识点之稳恒电流知识点总复习附答案(6)一、选择题1．在如图所示电路中，合上开关S ，将滑动变阻器R 2的滑动触点向b 端移动，则三个电表A 1、A 2和V 的示数I 1、I 2和U 的变化情况是（ ）A ．I 1增大，I 2不变，U 增大B ．I 1减小，I 2不变，U 减小C ．I 1增大，I 2减小，U 增大D ．I 1减小，I 2增大，U 减小2．如今电动动力平衡车非常受年轻人的喜爱，已慢慢成为街头的一种时尚，如图所示为某款电动平衡车的部分参数，则该电动平衡车（ ）电池容量：5000mAh充电器输出：直流24V/1000mA续航里程：40km 额定功率：40W行驶速度：20km/h ≤ 工作电压：24VA ．电池从完全没电到充满电所需的时间约为8.3hB ．电池最多能储存的电能为54.3210J ⨯C ．骑行时的工作电流为1AD ．充满电后能工作5h3．如图所示的电路，闭合开关S 后，a 、b 、c 三盏灯均能发光，电源电动势E 恒定且内阻r 不可忽略．现将变阻器R 的滑片稍向上滑动一些，三盏灯亮度变化的情况是（ ）A ．a 灯变亮，b 灯和c 灯变暗B ．a 灯和c 灯变亮，b 灯变暗C．a灯和c灯变暗，b灯变亮D．a灯和b灯变暗，c灯变亮4．如下图的电路中,当滑动变阻器的滑动头向下滑动时,A、B两灯亮度的变化情况为( )A．A灯和B灯都变亮B．A灯和B灯都变暗C．A灯变亮,B灯变暗D．A灯变暗,B灯变亮5．如图是某款能一件自动上水的全自动智能电热壶，当壶内水位过低时能自动加满水，加热之后的水，时间长了冷却，机器又可以自动加热到设定温度。

某同学为了研究其工作原理，经进一步查阅厂家相关技术说明了解到：“一键加水”是由一水泵（电动机）和传感器来实现的，单独对这一部分进行测试时发现，当其两端所加电压110VU=时，电动机带不动负载，因此不转动，此时通过它的电流12AI=；当其两端所加电压236VU=时（通过变压器实现），电动机能带动负载正常运转，这时电流21AI=，则下列说法正确的是（）A．这种电热壶工作时加热部分的电阻值约为5ΩB．正常工作时，其输出的机械功率为31WC．正常工作时，其电动机内阻两端电压为32VD．使用一天该水壶消耗的电能为36KWh6．某同学利用一块表头和三个定值电阻设计了如图所示的电表，该电表有1、2两个量程．关于该电表，下列说法中正确的是A．测电压时，量程1一定小于量程2，与R1、R2和R3的阻值无关B．测电流时，量程1一定大于量程2，与R1、R2和R3的阻值无关C ．测电压时，量程1与量程2间的大小关系与R 1、R 2和R 3的阻值有关D ．测电流时，量程1与量程2间的大小关系与R 1、R 2和R 3的阻值有关7．某同学将一直流电源的总功率P E 、输出功率P 和电源内部的发热功率P r 随路端电压U 变化的图线画在了同一坐标上，如图中的a 、b 、c 所示，下面说法不正确的是（ ）A ．反映P r 变化的图线是bB ．电源电动势为8VC ．电源内阻为2ΩD ．当电压为2V 时，外电路的电阻为2Ω8．如图所示，电源电动势6V E =，内电阻0.5r =Ω，变阻器1R 的最大电阻m 5.0R =Ω，2 1.5R =Ω，341000R R ==Ω，平行板电容器C 的两金属板水平放置。

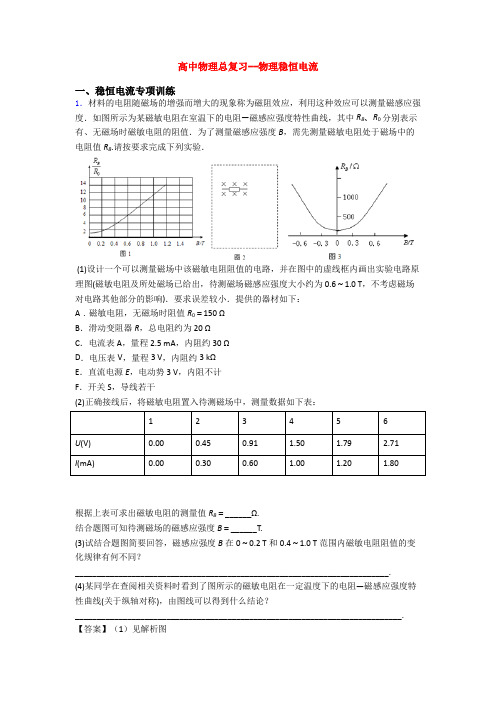

高中物理总复习--物理稳恒电流一、稳恒电流专项训练1．材料的电阻随磁场的增强而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度．如图所示为某磁敏电阻在室温下的电阻—磁感应强度特性曲线，其中R B、R0分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值R B.请按要求完成下列实验．(1)设计一个可以测量磁场中该磁敏电阻阻值的电路，并在图中的虚线框内画出实验电路原理图(磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0 T，不考虑磁场对电路其他部分的影响)．要求误差较小．提供的器材如下：A．磁敏电阻，无磁场时阻值R0＝150 ΩB．滑动变阻器R，总电阻约为20 ΩC．电流表A，量程2.5 mA，内阻约30 ΩD．电压表V，量程3 V，内阻约3 kΩE．直流电源E，电动势3 V，内阻不计F．开关S，导线若干(2)正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：123456U(V)0.000.450.91 1.50 1.79 2.71I(mA)0.000.300.60 1.00 1.20 1.80根据上表可求出磁敏电阻的测量值R B＝______Ω.结合题图可知待测磁场的磁感应强度B＝______T.(3)试结合题图简要回答，磁感应强度B在0～0.2 T和0.4～1.0 T范围内磁敏电阻阻值的变化规律有何不同？________________________________________________________________________.(4)某同学在查阅相关资料时看到了图所示的磁敏电阻在一定温度下的电阻—磁感应强度特性曲线(关于纵轴对称)，由图线可以得到什么结论？___________________________________________________________________________.【答案】（1）见解析图（2）1500；0.90（3）在0～0.2T范围内，磁敏电阻的阻值随磁感应强度非线性变化（或不均匀变化）；在2．如图所示，一根有一定电阻的直导体棒质量为、长为L，其两端放在位于水平面内间距也为L的光滑平行导轨上，并与之接触良好；棒左侧两导轨之间连接一可控电阻；导轨置于匀强磁场中，磁场的磁感应强度大小为B，方向垂直于导轨所在平面，时刻，给导体棒一个平行与导轨的初速度，此时可控电阻的阻值为，在棒运动过程中，通过可控电阻的变化使棒中的电流强度保持恒定，不计导轨电阻，导体棒一直在磁场中。

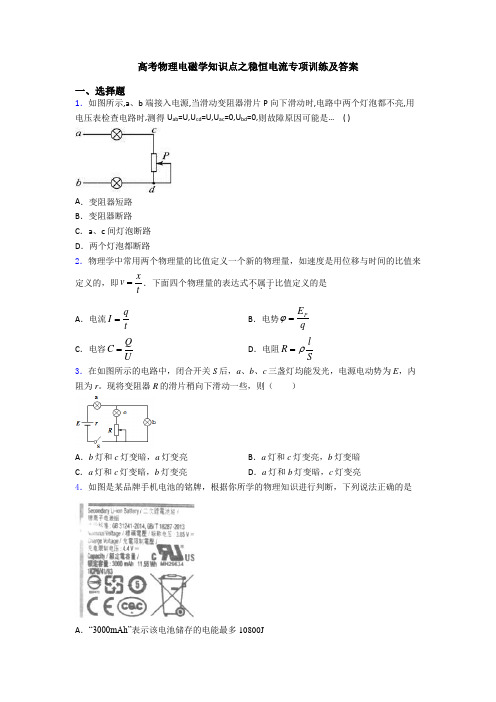

高考物理电磁学知识点之稳恒电流专项训练及答案一、选择题1．如图所示,a、b端接入电源,当滑动变阻器滑片P向下滑动时,电路中两个灯泡都不亮,用电压表检查电路时,测得U ab=U,U cd=U,U ac=0,U bd=0,则故障原因可能是…( )A．变阻器短路B．变阻器断路C．a、c间灯泡断路D．两个灯泡都断路2．物理学中常用两个物理量的比值定义一个新的物理量，如速度是用位移与时间的比值来定义的，即xvt=．下面四个物理量的表达式不属于．．．比值定义的是A．电流qIt=B．电势PEqϕ=C．电容QCU=D．电阻lRSρ=3．在如图所示的电路中，闭合开关S后，a、b、c三盏灯均能发光，电源电动势为E，内阻为r。

现将变阻器R的滑片稍向下滑动一些，则（）A．b灯和c灯变暗，a灯变亮B．a灯和c灯变亮，b灯变暗C．a灯和c灯变暗，b灯变亮D．a灯和b灯变暗，c灯变亮4．如图是某品牌手机电池的铭牌，根据你所学的物理知识进行判断，下列说法正确的是A．“3000mAh”表示该电池储存的电能最多10800JB．“11.55Wh”表示该电池储存的电能最多为41580JC．一个标注为“3V，4000F”的超级电容器容纳的电荷量肯定比该电池能释放的电荷量多D．用匹配的充电器给电池充电，若把电池从电量为10%充电到40%花了30分钟，则充电器消耗的平均电功率为6.93W5．如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则（）A．V的读数变大，A的读数变小B．V的读数变大，A的读数变大C．V的读数变小，A的读数变小D．V的读数变小，A的读数变大6．如下图的电路中,当滑动变阻器的滑动头向下滑动时,A、B两灯亮度的变化情况为( )A．A灯和B灯都变亮B．A灯和B灯都变暗C．A灯变亮,B灯变暗D．A灯变暗,B灯变亮7．某同学利用一块表头和三个定值电阻设计了如图所示的电表，该电表有1、2两个量程．关于该电表，下列说法中正确的是A．测电压时，量程1一定小于量程2，与R1、R2和R3的阻值无关B．测电流时，量程1一定大于量程2，与R1、R2和R3的阻值无关C．测电压时，量程1与量程2间的大小关系与R1、R2和R3的阻值有关D．测电流时，量程1与量程2间的大小关系与R1、R2和R3的阻值有关8．如图所示，用粗细均匀的同种金属导线制成的两个正方形单匝线圈a、b，垂直放置在磁感应强度为B的匀强磁场中，a的边长为L，b的边长为2L。

稳恒电流能力测试（一）一、选择题（每题5分，共50分）1．如图所示为两电阻R1和R2的伏安特性曲线。

若在两电阻两端加相同的电压，关于它们的电阻值及发热功率比较正确的是 [ ]A ．电阻R1的阻值较大B ．电阻R2的阻值较大C ．电阻R1的发热功率较大D ．电阻R2的发热功率较大2．由于供电电网电压的降低，用电器的功率降低了19％，则这时电网上电压比原来降低了A ．81 0/0B ．90 0/0C ．10 0/0D ．19 0/03．在神经系统中，把神经纤维分为有髓鞘和无髓鞘两大类，现代生物学认为，髓鞘是由多层类脂物质─髓质累积而成，具有很大的电阻，经实验测得髓质的电阻率为ρ=8×106Ω·m 。

某生物体中某段髓质神经纤维可看作高20cm 、半径为4cm 的圆柱体，当在其两端加上电压U=100V 时，该神经发生反应，则引起神经纤维产生感觉的最小电流为A ．0.31μAB ．0.62μAC ．0.15μAD ．0.43μA4．经过精确校准的电压表V1和V2，分别用来测定如图所示电路中R 两端a 、b 间的电压，读数依次为12.7V 和12.3V ，则A ．a 、b 间的实际电压应大于12.7VB 、a 、b 间的实际电压应小于12.3VC 、电压表V1的内阻大于V2的内阻D 、电压表V1的内阻小于V2的内阻5．一只电炉的电阻和一台电动机线圈电阻相同，都为R ，设通过的电流强度相同，时间相同，电动机正常工作，则（ ）（A ）电动机和电炉发热相同 （B ）电动机消耗的功率和电炉一样大 （C ）电动机两端电压大于电炉两端电压 （D ）电动机和电炉两端电压相同6．电源的电动势和内电阻都保持一定，在外电路的电阻逐渐变小的过程中，下面说法错误的是A ．路端电压一定逐渐变小B ．电源的输出功率一定逐渐减小C ．电源内部消耗的电功率一定逐渐变大D ．电源的输出电流一定变大7．如图所示的两种电路中，电源相同，各电阻器阻值相等，各电流表的内阻相等，且不可忽略．电流表1A 、2A 、3A 和4A 读出的电流值分别为1I 、2I 、3I 和4I ．下列关系式中正确的是（ ）A ．31I I = B ．41I I <C ．122I I =D ．432I I I +<8．如右图所示的电路中，电阻R1=10Ω，R3=5Ω，R4=10Ω，电容器电容C=2μF ，电源电动势E=15V ，内阻不计，要使电容器不带有电，变阻器R2的阻值应调为A ．8ΩB ．16ΩC ．20ΩD ．40Ω9．在如图电路中，电源的电动势是E ，内电阻是r ，当滑动变阻器R3的滑动头向左移动时 ( )A ．电阻R1的功率将加大B ．电阻R2的功率将减小C ．电源的功率将加大D ．电源的效率将增加 10、如图所示的电路中，当滑动变阻器的滑片向上推动时： A ．电压表示数变大，电流表示数变小B ．电压表示数变小．电流表示数变大C ．电压表、电流表示数都变大D ．电压表、电流表示数都变小 二、填空（共24分）11．（4分）如图所示，电流表的示数为 0．1A ，电压表的示数为60 V ． （1）待测电阻的测量值是____Ω。

高中物理稳恒电流题20套(带答案)一、稳恒电流专项训练1．对于同一物理问题，常常可以从宏观与微观两个不同角度进行研究，找出其内在联系，从而更加深刻地理解其物理本质．（1）一段横截面积为S 、长为l 的直导线，单位体积内有n 个自由电子，电子电荷量为e ．该导线通有电流时，假设自由电子定向移动的速率均为v ． （a ）求导线中的电流I ；（b ）将该导线放在匀强磁场中，电流方向垂直于磁感应强度B ，导线所受安培力大小为F安，导线内自由电子所受洛伦兹力大小的总和为F ，推导F 安=F ．（2）正方体密闭容器中有大量运动粒子，每个粒子质量为m ，单位体积内粒子数量n 为恒量．为简化问题，我们假定：粒子大小可以忽略；其速率均为v ，且与器壁各面碰撞的机会均等；与器壁碰撞前后瞬间，粒子速度方向都与器壁垂直，且速率不变．利用所学力学知识，导出器壁单位面积所受粒子压力F 与m 、n 和v 的关系．（注意：解题过程中需要用到、但题目没有给出的物理量，要在解题时做必要的说明） 【答案】（1）I nvSe =证明见答案 （2）213F P nm S υ== 【解析】 （1）（a ）电流QI t=，又因为[()]Q ne v St =，代入则I nvSe = （b ）F 安=BIL ，I nvSe =，代入则：F 安=BnvSeL ；因为总的自由电子个数N=nSL ，每个自由电子受到洛伦兹力大小f=Bve ，所以F=Nf =BnvSeL=F 安，即F 安=F ．（2）气体压强公式的推导：设分子质量为m ，平均速率为v ，单位体积的分子数为n ；建立图示柱体模型，设柱体底面积为S ，长为l ，则l t υ= 柱体体积V Sl = 柱体内分子总数N nV =总因分子向各个方向运动的几率相等，所以在t 时间内与柱体底面碰撞的分子总数为’16N N 总总＝设碰前速度方向垂直柱体底面且碰撞是弹性的，则分子碰撞器壁前后，总动量的变化量为2p m N υ∆=，总依据动量定理有Ft p =∆ 又压力Ft p =∆由以上各式得单位面积上的压力2013F F nm S υ== 【点评】本题的第1题中两问都曾出现在课本中，例如分别出现在人教版选修3-1.P42，选修3-1P .42，这两个在上新课时如果老师注意到，并带着学生思考推导，那么这题得分是很容易的．第2问需要利用动量守恒知识，并结合热力学统计知识，通过建立模型，然后进行推导，这对学生能力要求较高，为了处理相应问题，通过建模来处理问题．在整个推导过程并不复杂，但对分析容易对结果造成影响的错误是误认为所有分析都朝同一方向运动，而不是热力学统计结果分子向各个运动方向运动概率大致相等，即要取总分子个数的16． 【考点定位】电流微观表达式、洛伦兹力推导以及压强的微观推导．2．在如图所示的电路中，电源内电阻r=1Ω，当开关S 闭合后电路正常工作，电压表的读数U=8.5V ，电流表的读数I=0.5A ．求： ①电阻R ； ②电源电动势E ； ③电源的输出功率P ．【答案】(1)17R =Ω；(2)9E V =；(3) 4.25P w = 【解析】 【分析】 【详解】(1)由部分电路的欧姆定律，可得电阻为：5UR I==Ω (2)根据闭合电路欧姆定律得电源电动势为E ＝U ＋Ir ＝12V (3)电源的输出功率为P ＝UI ＝20W 【点睛】部分电路欧姆定律U =IR 和闭合电路欧姆定律E =U +Ir 是电路的重点，也是考试的热点，要熟练掌握．3．如图所示，已知电源电动势E=20V ，内阻r=lΩ，当接入固定电阻R=3Ω时，电路中标有“3V,6W”的灯泡L 和内阻R D =1Ω的小型直流电动机D 都恰能正常工作.试求：（1）流过灯泡的电流（2）固定电阻的发热功率（3）电动机输出的机械功率【答案】（1）2A（2）7V（3）12W【解析】（1）接通电路后，小灯泡正常工作，由灯泡上的额定电压U和额定功率P的数值可得流过灯泡的电流为：=2A（2）根据热功率公式，可得固定电阻的发热功率：=12W（3）根据闭合电路欧姆定律，可知电动机两端的电压：=9V电动机消耗的功率：=18W一部分是线圈内阻的发热功率：=4W另一部分转换为机械功率输出，则=14W【点睛】（1）由灯泡正常发光，可以求出灯泡中的电流；（2）知道电阻中流过的电流，就可利用热功率方程，求出热功率；（3）电动机消耗的电功率有两个去向：一部分是线圈内阻的发热功率；另一部分转化为机械功率输出。

稳恒电流测试题1、将四个等值电阻R、四个1μF的电容器以及四个电池按图连接，每个元件分别在立方体的各条边上。

各电池的电压为U1=4V，U2=8V，U3=12V，U4=16V，内阻均可忽略，电容器接入前不带电。

（1）求每个电容器的电压和电量。

（2）若H点与B点短路，求电容器C2的电量。

2、如图所示的电路中，任两节点间的电阻均为R，试求A、B两点间的等效电阻R AB。

3、如图所示的电路中，任两节点间的电阻均为R，试求A、B两点间的等效电阻R AB。

4、一无限多级电阻网络，每一级由四个阻值均为R的电阻构成，如图所示，试求：（1）A、B两点间的等效电阻R AB；（2）A、C两点间的等效电阻R AC。

6、由R 1，R 2，…，R 8八个电阻构成的电路中，有电流从A 点流入，从D 点流出，如图所示，若定义：α=61R R ，β=5432R R RR ++，λ=544RR R +，μ=75R R。

（1）求证：电流计中若无电流，则必有以下关系： α[（β+λ）μ+1]=β（2）在此情况下，设流过R 2，R 5，R 7的电流分别为i2、i5、i7，试求比值i5/i2和i7/i2。

6.如图所示是一个由正三角形和正六边形组成的平面无限网络，网络内的正三角形每边有三个电容为C的电容器，除AB边外，正六边形每边有一个电容为C的电容器，AB边上仅有一电动势为ε的电池，求从电键闭合到系统稳定后，整个系统损失的能量。

7、如图所示的电路中，已知电源电动势ε=5V，内阻不计。

电阻R1=1Ω，R2=2Ω，R3=3Ω。

给出通过电源的电流强度I。

8.二端电阻网络如图，它由N个相同的网络元串联而成，求出AB间的电阻RAB。

9、如图所示，由电阻丝构成的网络中，每一段电阻丝的电阻均为R，试求R AB。

10、由电阻r和R连接而成的无穷电阻网络，如图所示，试求：（1）相邻两节点A、B之间的等效电阻R AB；（2）相隔无穷远两节点之间的等效电阻R∞；（3）当中相隔n个电阻r的两节点之间的等效电阻Rn。

高考物理专题电磁学知识点之稳恒电流全集汇编附答案解析一、选择题1．在如图所示电路中，合上开关S，将滑动变阻器R2的滑动触点向b端移动，则三个电表A1、A2和V的示数I1、I2和U的变化情况是（）A．I1增大，I2不变，U增大 B．I1减小，I2不变，U减小C．I1增大，I2减小，U增大 D．I1减小，I2增大，U减小2．在温控电路中，通过热敏电阻阻值随温度的变化可实现对电路相关物理量的控制．如图所示，R1为电阻箱，R2为半导体热敏电阻，C为电容器．已知热敏电阻的阻值随温度的升高而减小，则有（）A．若R1固定，当环境温度降低时电压表的示数减小B．若R1固定，当环境温度降低时R1消耗的功率增大C．若R1固定，当环境温度降低时，电容器C的电荷量减少D．若R1固定，环境温度不变，当电容器C两极板间的距离增大时极板之间的电场强度减小3．图中小灯泡的规格都相同，两个电路中的电池也相同。
