数字电路考试总结

数字集成电路考试心得体会数字集成电路考试心得体会数字集成电路考试是电子信息类专业的一门重要课程，对于学生来说，取得好的成绩对于以后的学习和就业都具有重要的意义。

我在参加数字集成电路考试后，对此课程有了更深入的了解，同时也收获了一些心得体会。

首先，备考是考试成功的关键。

数字集成电路是一门理论与实践相结合的课程，要取得好的成绩，首先需要充分理解课程内容。

在备考过程中，我充分利用教材、课堂笔记和参考书籍，对每个知识点进行了逐一梳理和理解。

同时，在理论学习的基础上，我也注重实践操作，通过实验课和实验报告的完成，加深对于数字集成电路的理解和掌握。

其次，答题技巧的运用也非常重要。

数字集成电路考试中有不少计算题和分析题，我通过反复练习和总结，总结了一些答题技巧。

在计算题中，注意对问题的分析，掌握计算的方法和公式，合理利用公式和计算器，避免因计算错误而导致答案错误。

在分析题中，要注重图形的分析和电路原理的运用，理清思路，逐步推导，准确回答问题。

此外，注意答题时的表达也是重要的一环，清晰明了的语言和结构化的回答有利于解题者表达思路和理解深度。

同时，在考试中掌握时间的分配也是必不可少的。

数字集成电路考试时间较为紧张，需要在有限的时间内完成大量的题目，因此良好的时间管理能力是成功的关键。

在答题前，我会先浏览一遍试卷，对各个题目的难度和所需时间心里有个底。

然后，根据题目难易程度和自己擅长的知识点，合理安排时间。

在答题时，我会尽量按照时间分配进行，避免在某一题上卡住过多的时间而导致后续题目完成不了。

掌握好时间分配，有助于提高整体答题效率，不会因为时间不够而影响成绩。

最后，对错题的总结和复习也是很有帮助的。

在考试后，我会针对自己的错题进行总结和分析，找出自己的错误原因，并及时补充知识漏洞。

同时，我会对整个考试过程进行回顾和思考，总结自己在备考和考试过程中的不足和经验，为下一次考试做好准备。

通过数字集成电路的考试，我更加深入地了解了这门课程，并积累了一些备考和应试上的经验。

数字集成电路考试知识点一、数字逻辑基础。

1. 数制与编码。

- 二进制、十进制、十六进制的相互转换。

例如，将十进制数转换为二进制数可以使用除2取余法；将二进制数转换为十六进制数，可以每4位二进制数转换为1位十六进制数。

- 常用编码，如BCD码（8421码、余3码等）。

BCD码是用4位二进制数来表示1位十进制数，8421码是一种有权码，各位的权值分别为8、4、2、1。

2. 逻辑代数基础。

- 基本逻辑运算（与、或、非）及其符号表示、真值表和逻辑表达式。

例如，与运算只有当所有输入为1时，输出才为1；或运算只要有一个输入为1，输出就为1；非运算则是输入和输出相反。

- 复合逻辑运算（与非、或非、异或、同或）。

异或运算的特点是当两个输入不同时输出为1，相同时输出为0；同或则相反。

- 逻辑代数的基本定理和规则，如代入规则、反演规则、对偶规则。

利用这些规则可以对逻辑表达式进行化简和变换。

- 逻辑函数的化简，包括公式化简法和卡诺图化简法。

卡诺图化简法是将逻辑函数以最小项的形式表示在卡诺图上，通过合并相邻的最小项来化简逻辑函数。

二、门电路。

1. 基本门电路。

- 与门、或门、非门的电路结构（以CMOS和TTL电路为例）、电气特性（如输入输出电平、噪声容限等）。

CMOS门电路具有功耗低、集成度高的优点；TTL门电路速度较快。

- 门电路的传输延迟时间，它反映了门电路的工作速度，从输入信号变化到输出信号稳定所需要的时间。

2. 复合门电路。

- 与非门、或非门、异或门等复合门电路的逻辑功能和实现方式。

这些复合门电路可以由基本门电路组合而成，也有专门的集成电路芯片实现其功能。

三、组合逻辑电路。

1. 组合逻辑电路的分析与设计。

- 组合逻辑电路的分析方法：根据给定的逻辑电路写出逻辑表达式，化简表达式，列出真值表，分析逻辑功能。

- 组合逻辑电路的设计方法：根据逻辑功能要求列出真值表，写出逻辑表达式，化简表达式，画出逻辑电路图。

2. 常用组合逻辑电路。

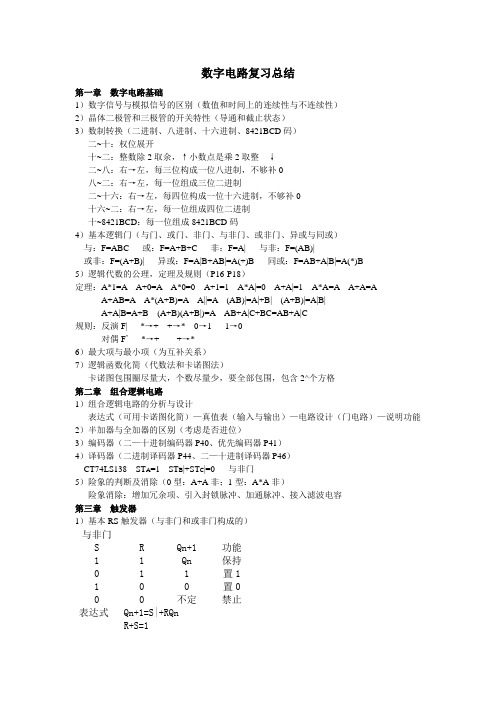

数字电路复习总结第一章数字电路基础1）数字信号与模拟信号的区别（数值和时间上的连续性与不连续性）2）晶体二极管和三极管的开关特性（导通和截止状态）3）数制转换（二进制、八进制、十六进制、8421BCD码）二~十：权位展开十~二：整数除2取余，↑小数点是乘2取整↓二~八：右→左，每三位构成一位八进制，不够补0八~二：右→左，每一位组成三位二进制二~十六：右→左，每四位构成一位十六进制，不够补0十六~二：右→左，每一位组成四位二进制十~8421BCD：每一位组成8421BCD码4）基本逻辑门（与门、或门、非门、与非门、或非门、异或与同或）与：F=ABC 或：F=A+B+C 非：F=A| 与非：F=(AB)|或非：F=(A+B)| 异或：F=A|B+AB|=A(+)B 同或：F=AB+A|B|=A(*)B5）逻辑代数的公理，定理及规则（P16-P18）定理：A*1=A A+0=A A*0=0 A+1=1 A*A|=0 A+A|=1 A*A=A A+A=A A+AB=A A*(A+B)=A A||=A (AB)|=A|+B| (A+B)|=A|B|A+A|B=A+B (A+B)(A+B|)=A AB+A|C+BC=AB+A|C规则：反演F| *→+ +→* 0→1 1→0对偶F’*→+ +→*6）最大项与最小项（为互补关系）7）逻辑函数化简（代数法和卡诺图法）卡诺图包围圈尽量大，个数尽量少，要全部包围，包含2^个方格第二章组合逻辑电路1）组合逻辑电路的分析与设计表达式（可用卡诺图化简）—真值表（输入与输出）—电路设计（门电路）—说明功能2）半加器与全加器的区别（考虑是否进位）3）编码器（二—十进制编码器P40、优先编码器P41）4）译码器（二进制译码器P44、二—十进制译码器P46）CT74LS138 ST A=1 ST B|+ST C|=0 与非门5）险象的判断及消除（0型：A+A非；1型：A*A非）险象消除：增加冗余项、引入封锁脉冲、加通脉冲、接入滤波电容第三章触发器1）基本RS触发器（与非门和或非门构成的）与非门S R Qn+1 功能1 1 Qn 保持0 1 1 置11 0 0 置00 0 不定禁止表达式Qn+1=S|+RQnR+S=1或非门S R Qn+1功能00Qn保持010置0101置111不定禁止表达式Qn+1=S+R|QnRS=02）同步RS触发器S R Qn+1 功能0 0 Qn 保持0 1 0 置01 0 1 置11 1 不定禁止表达式Qn+1=S+R|QnRS=0 CP=1有效3）时钟D触发器D Qn+1 功能Qn+1=D0 0 与D相同CP=1有效1 1 与D相同4）主从RS触发器S R Qn+1 功能0 0 Qn 保持1 0 1 置10 1 0 置01 1 不定禁止表达式Qn+1=S+R|QnRS=0 CP下降沿有效5）主从JK触发器J K Qn+1 功能0 0 Qn 保持0 1 0 置01 0 1 置11 1 1或0 翻转表达式Qn+1=JQn|+K|QnCP下降沿有效6）边沿JK触发器J K Qn+1 功能0 0 Qn 保持0 1 0 置01 0 1 置11 1 1或0 翻转表达式Qn+1=JQn|+K|QnCP下降沿有效7）边沿D触发器Qn+1=DCP上升沿有效8）T触发器与T`触发器T触发器T'触发器T Qn+1 功能Qn+1=Qn|0 Qn 保持CP下降沿有效1 Qn| 翻转表达式Qn+1=TQn|+T|QnCP下降沿有效9）触发器的转换公式法和图形法（了解触发器的逻辑符号，比对表达式的特性，画出逻辑图）说明：真值表表达式约束条件CP脉冲有效区实现的功能各触发器的转换波形图的画法第四章时序逻辑电路1）同步时序逻辑电路的分析与设计分析方法：确定电路组成→写出输出函数和激励函数的表达式→电路的次态方程→作状态表和状态图→作出波形图→功能描述→检查电路是否能自启动设计方法：确定输入、输出及电路状态来些写出原始状态表和原始状态图→化简原始状态表（可用卡诺图化简）→进行状态赋值（写出真值表）→选择触发器，写出激励函数和输出表达式→画出逻辑图→判断是否可自启动2）异步时序逻辑电路的分析写出激励函数表达式→写出电路的次态方程组→作状态表→做时序图，说明电路功能3）计数器同步：共CP端异步：不共CP端芯片：CT74LS160 CT74LS161 CT74LS162 CT74LS163写出时钟方程、输出方程、驱动方程→状态方程→状态计算，列出状态表→画出状态图，功能描述第五章脉冲波形的产生与转换1）单稳态触发器（微分：T=0.7RC 积分：T=1.1RC）多谐振荡器（T=1.4RfC）施密特触发器2）555定时器引脚1 2 3 4 5 6 7 8功能接地端低电平输出端复位端电压高电平放电端电源端触发端控制端触发端单稳态触发器（T=1.1RC）多谐振荡器（0.7R1C+1.4R2C）施密特触发器说明：熟悉555电路图和波形图。

期末数电总结数电（数字电子技术）是电子信息工程与通信工程等专业中的一门核心课程，其难度较大，内容繁杂，但却是后续课程的基础和前沿技术的支撑，对于学生的专业素质和创新能力的培养具有重要意义。

以下是我对数电课程的学习和思考的总结，旨在总结经验和改进不足。

一、数电基础知识的学习数电的基础知识包括数字电路的基本概念、布尔代数与逻辑函数的运算、数字电路的设计与分析、组合逻辑电路与时序逻辑电路等。

在学习数电基础知识时，我首先要了解数字电路的基本单元、基本运算、基本原理和基本定律等。

了解基本原理和定律有助于理解和分析数字电路的工作原理和逻辑运算。

布尔运算也是数电学习中的重点和难点，需要通过大量的练习和实践来掌握。

此外，还应熟悉数字电路的设计方法和分析技巧，掌握常用的数电逻辑门电路的组合与串/并联、分解与合并、化简与优化等基本方法。

二、实验技能的培养数电实验是数电课程不可或缺的重要环节，通过实验可以加深对数字电路原理的理解和掌握数字电路设计与实现的方法。

在进行实验时，我应该确保对实验装置和实验仪器的掌握和熟练使用，能够正确连接实验电路，并熟练使用测试仪器进行信号的观测和分析。

此外，还需要培养实验数据处理和实验结果的分析和总结的能力。

三、思维方式和逻辑推理能力的培养数电课程对学生的思维方式和逻辑推理能力要求较高。

在数电的学习过程中，我需要注重培养批判性思维和创新思维，尤其是在逻辑推理和问题解决方面，要善于运用归纳法、演绎法、运用逻辑推理等方法分析和解决问题。

掌握数电相关的数理知识和逻辑推理技巧可以大大提升自己的数电学习能力。

四、课堂积极参予和深入思考在课堂学习过程中，我应积极发言、与教师和同学互动，促进知识的交流和学习兴趣的激发。

还应通过课后自主学习，对老师课上讲解的难点和疑点进行深入思考和拓展。

只有全面理解并掌握了数电课程的基本知识，才能在后续的学习和实践中更好地应用。

五、实践与创新能力的培养数电的实践和创新能力是数电学习的重要目标，也是评价学生综合能力的重要指标。

数电面试知识点总结一、基本概念1.1 电路和信号电路是指由电阻、电容、电感等元件组成的系统，用于控制电流和电压的流动。

信号则是指携带信息的电流或电压，可以是模拟信号或数字信号。

1.2 基本元件常见的电路元件有电阻、电容、电感、二极管和晶体管等。

电阻用于限制电流，电容用于储存电荷，电感用于储存能量，二极管用于控制电流方向，晶体管用于放大、开关和稳定电压等功能。

1.3 信号处理信号处理是指利用电路对信号进行加工、处理和传输的过程，包括放大、滤波、混频、解调等操作。

1.4 模拟和数字模拟信号是连续变化的信号，如声音、光线等；数字信号则是离散的信号，如二进制数等。

模拟电路和数字电路分别处理模拟和数字信号。

1.5 基本定律基本电路定律包括欧姆定律、基尔霍夫定律、麦克斯韦方程等，用于描述电路中电压、电流和电阻之间的关系。

二、模拟电路2.1 放大电路放大电路是模拟电路的重要组成部分，包括共射放大器、共集放大器、共阴极放大器等，用于放大模拟信号的幅度。

2.2 滤波电路滤波电路用于滤除或选择特定频率范围的信号，包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

2.3 混频电路混频电路用于将不同频率的信号进行混合，产生新的频率信号，如频率合成器、调频解调器等。

2.4 模拟集成电路模拟集成电路是集成了大量模拟电路元件的集成电路，包括放大器、滤波器、混频器等，用于实现各种模拟信号处理功能。

三、数字电路3.1 逻辑门逻辑门是数字电路的基本组成单元，包括与门、或门、非门、异或门等，用于实现逻辑运算和数字信号处理的功能。

3.2 组合逻辑电路组合逻辑电路由多个逻辑门组成，通过不同的逻辑运算来实现特定的数字逻辑功能，如加法器、比较器、多路选择器等。

3.3 时序逻辑电路时序逻辑电路包括寄存器、计数器、触发器等，用于实现时序控制和状态存储等功能。

3.4 存储器存储器用于存储数字信号，包括静态随机存储器（SRAM）和动态随机存储器（DRAM）等，分为RAM和ROM，用于存储计算机的程序和数据。

数电期末知识点总结一、数字逻辑电路1.1 逻辑门逻辑门是数字逻辑电路的基本组成部分，包括与门、或门、非门、与非门、或非门、异或门等。

它们的功能分别是进行逻辑与、逻辑或、逻辑非、逻辑与非、逻辑或非、逻辑异或运算。

1.2 组合逻辑电路组合逻辑电路由逻辑门组成，没有存储功能，输出仅由输入决定，不受时钟脉冲控制。

典型的组合逻辑电路包括加法器、减法器、比较器、译码器、编码器、多路选择器、多路数据选择器等。

1.3 时序逻辑电路时序逻辑电路内部包含存储器件（触发器、寄存器等），能够存储信息，并且输出受时钟脉冲控制。

典型的时序逻辑电路包括计数器、触发器、寄存器等。

1.4 存储器件存储器件是一种能够存储信息的电子元件，包括静态随机存取存储器（SRAM）、动态随机存取存储器（DRAM）、只读存储器（ROM）、可擦写存储器（EEPROM、Flash）等。

其中，SRAM具有快速读写速度，但价格昂贵；DRAM价格较为便宜，但需要定期刷新；ROM不可写，一经编程内容不可更改；EEPROM和Flash可擦写，具有较好的灵活性。

1.5 组合逻辑和时序逻辑的设计组合逻辑和时序逻辑的设计包括了逻辑方程、真值表、卡诺图、逻辑代数和状态图等的转化与设计原则、设计方法、设计步骤等。

1.6 计算机组成原理计算机组成原理是指计算机的基本组成和运行原理，包括控制器、运算器、存储器件和输入输出设备四大部分。

其中，控制器负责指挥各部件协调工作，运算器负责进行数据运算，存储器件负责存储数据和指令，输入输出设备负责与外部进行信息交换。

1.7 计算机系统计算机系统是指由硬件和软件组成的计算机结构。

硬件包括中央处理器、内存、输入输出设备、总线等；软件包括系统软件和应用软件。

计算机系统根据不同的应用场景，可以分为单机系统、网络系统和分布式系统等。

1.8 计算机网络计算机网络是指将多台计算机通过通信设备和通信线路连接在一起，实现信息交换和资源共享的系统。

计算机网络的组成包括硬件设备、传输媒体、通信协议三部分。

《模拟电路与数字电路》考试要点总结对于模拟电路大家都觉得比较难，确实模拟电路数字电路在计算机专业中的学分比重比较大，内容比较多，理解起来比较困难，但是我们却不能对他放松警惕，我们不要再模拟数字的文章中搞运，要将它们把握在手心中玩弄。

做到这点就要在学习中学会翻身。

先让我来说说我的学习方法吧！我这个学期报了模拟数字电路的辅导班，这样大家可能觉得我学习起来会比较轻松，其实不然，我没有好好学，其中有一些傲气在里面，总觉得中专的时候学过（3年前），自己就了不起了，而且我是一个爱睡懒觉的人，早上6点起床，做一个小时的公交车去上学，我真受不了，除了打瞌睡根本就没有学到知识。

所以上到一半我就放弃了。

我觉得要是学好它，至少懂一些的话，最好是先把书看1到3遍，并且做过课后习题。

但不是说没有看过3遍就不能过这门课程，现在就由我来带领大家复习一下，告诉你模拟数字考试不难。

我就对模拟电路考试的80分题做一下概括性的总结。

因为模拟电和数字电路的图和公式比较多，限于时间的紧迫我只说明书中的位置，所以这里要求大家能够独自找到书中的内容，并做进一步的了解。

大题总结：模拟部分一、非单一参数的交流电路（5分，一道选择，一道大题）通过上面2个图我就总结出，非单一参数电路的基本特性，如果个组件串联，那么他们的电流就是相同的，而电压呢？因为根据单一参数的交流通路可知，电感的电压超前点流90度，电容的电压邂逅点流90度，因此如图a的坐标轴可以知道各个元件之间的关系，然后根据这个公式，就可以求出每个点流、点压、电阻、阻抗得值来（有些条件是给定的）。

对于并联电路同理可知。

提出几个注意的地方：1、并联电路电压固定，串联电路电流固定2、当Xl>Xc时，成感性；Xl<Xc 是成容性；相等时，太好了，U=IR了。

3、有功功率的求法。

二、戴维南定理的应用（8分）对于这个是第二章的重点，具体的内容请大家自己看书吧！做几道题就全明白了。

数电知识点总结考研一、数字电路基础1. 数字电路的概念数字电路是由数字逻辑门电路构成的各种数字系统，它主要用于处理和传输数字信息。

数字电路包括组合逻辑电路和时序逻辑电路两个部分。

2. 逻辑代数逻辑代数是描述逻辑运算规律的数学工具，它包括逻辑常数、逻辑变元、逻辑运算、代数运算等。

3. 组合逻辑电路组合逻辑电路是不含有存储元件的数字电路，它的输出只依赖于当前的输入信号。

常见的组合逻辑电路包括门电路、译码器、编码器、多路选择器、多路反相器、比较器等。

4. 时序逻辑电路时序逻辑电路是含有存储元件的数字电路，它的输出不仅受到当前的输入信号影响，还受到之前的输入信号历史影响。

常见的时序逻辑电路包括触发器、倒计数器、移位寄存器、计数器、序列检测器等。

5. 简单计算机系统简单计算机系统是由CPU、存储器、输入输出设备、总线等部分组成的计算机系统。

它的工作过程包括指令执行、数据传输、中断处理等。

二、数字信号处理基础1. 信号与系统信号与系统是数字信号处理的基础，它包括信号的分类、信号的运算、线性系统、离散时间系统、连续时间系统等内容。

2. 时域分析时域分析是对信号在时间域内的运算和处理技术，它包括时域波形、时域运算、时域特性分析等内容。

3. 频域分析频域分析是对信号在频域内的运算和处理技术，它包括傅里叶变换、离散傅里叶变换、频域滤波、频域特性分析等内容。

4. 信号采样与重构信号采样与重构是数字信号处理的重要技术，它包括纳奎斯特采样定理、采样定理的应用、信号重构方法等内容。

5. 数字滤波器数字滤波器是数字信号处理的重要工具，它包括FIR滤波器、IIR滤波器、数字滤波器设计方法等内容。

三、数字通信基础1. 数字调制与解调数字调制技术是数字通信的基础，它包括调制信号的生成、常用数字调制方式、调制信号的解调等内容。

2. 数字传输信道数字传输信道是数字通信的重要组成部分，它包括数字信号传输模式、数字信号传输中的数据损失、数字信号传输中的误码率等内容。
