制图的基本知识

制图的基础必学知识点
以下是制图的基础必学知识点：
1. 坐标轴和坐标系：坐标轴是由水平和垂直的线段组成的，用于表示
二维平面上的点。

坐标系是由坐标轴组成的框架，通常有直角坐标系
和极坐标系两种。

2. 比例尺：比例尺是图中长度与实际长度之间的比例关系。

它可以是
直接的比例尺（如1:100）或间接的比例尺（如1cm代表100m）。

3. 图例：图例是用来解释图中符号和颜色的说明。

它通常包括图中各
种符号、线条和颜色的意义。

4. 网格线：网格线是用于协助读取和绘制图形的线。

它可以是水平和
垂直的直线，也可以是由小方框组成的网格。

5. 尺度：尺度是指图中各种要素（线条、点、面）的大小和比例关系。

在绘制图形时，尺度需要根据图的要求来选择，例如，地图上的道路
和河流应该比房屋和树木更加精细。

6. 符号：符号是用来表示图中各种要素的标志。

它可以是点、线、面
等各种形状和颜色的组合。

7. 标注：标注是用来解释图中各种要素的文字说明。

它可以是名称、
数字、符号等形式。

8. 比较和相关性：制图还可以通过比较和相关性来展示数据。

比较可
以通过柱状图、饼图等方式来呈现，相关性可以通过散点图、线图等
方式来展示。

以上是制图的基础必学知识点，掌握这些知识可以帮助你理解和绘制各种类型的图形。

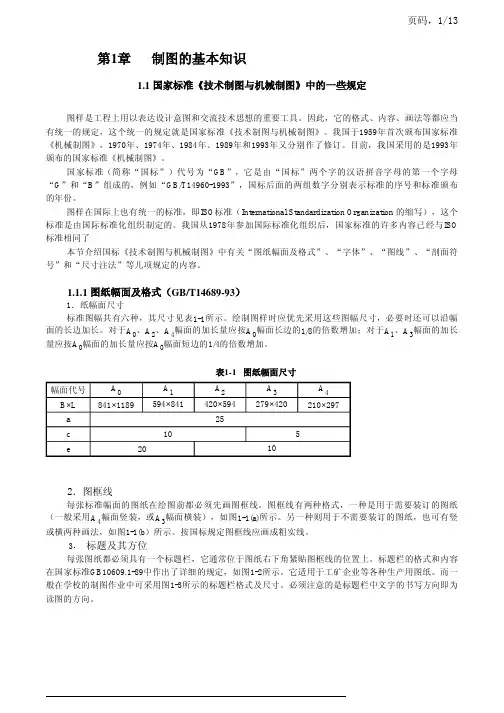

第1章制图的基本知识1.1 国家标准《技术制图与机械制图》中的一些规定图样是工程上用以表达设计意图和交流技术思想的重要工具。

因此，它的格式、内容、画法等都应当有统一的规定，这个统一的规定就是国家标准《技术制图与机械制图》。

我国于1959年首次颁布国家标准《机械制图》，1970年、1974年、1984年、1989年和1993年又分别作了修订。

目前，我国采用的是1993年颁布的国家标准《机械制图》。

国家标准（简称“国标”）代号为“GB”，它是由“国标”两个字的汉语拼音字母的第一个字母“G”和“B”组成的，例如“GB/T14960-1993”，国标后面的两组数字分别表示标准的序号和标准颁布的年份。

图样在国际上也有统一的标准，即ISO标准（International Standardization Organization 的缩写），这个标准是由国际标准化组织制定的。

我国从1978年参加国际标准化组织后，国家标准的许多内容已经与ISO 标准相同了本节介绍国标《技术制图与机械制图》中有关“图纸幅面及格式”、“字体”、“图线”、“剖面符号”和“尺寸注法”等几项规定的内容。

1.1.1 图纸幅面及格式（GB/T14689-93）1．纸幅面尺寸标准图幅共有六种，其尺寸见表1-1所示。

绘制图样时应优先采用这些图幅尺寸，必要时还可以沿幅面的长边加长。

对于A0、A2、A4幅面的加长量应按A幅面长边的1/8的倍数增加；对于A1、A3幅面的加长量应按A0幅面的加长量应按A幅面短边的1/4的倍数增加。

表1-1 图纸幅面尺寸2．图框线每张标准幅面的图纸在绘图前都必须先画图框线。

图框线有两种格式，一种是用于需要装订的图纸（一般采用A4幅面竖装，或A3幅面横装），如图1-1(a)所示。

另一种则用于不需要装订的图纸，也可有竖或横两种画法，如图1-1(b）所示。

按国标规定图框线应画成粗实线。

3．标题及其方位每张图纸都必须具有一个标题栏，它通常位于图纸右下角紧贴图框线的位置上。

第一章制图基本知识§1-1 《机械制图》国家标准中的一些规定一、图纸幅面和图框格式（GB/T14689—93）1.基本幅面及图框尺寸2.图框格式1）留有装订边的图框格式二、标题栏方位标题栏位于图纸右下方，看图的方向应与标题栏方向一致。

三、比例四、字体字体应写成长仿宋体，并采用我国国务院正式公布的简化字。

字体的高度称为号数，公称尺寸系列为：，，，5，7，10，14，20mm。

如需更大的字，其字高应按√2的比率递增。

汉字字高不应小于。

数字和字母分为A型和B型，A型字体的笔画宽度为字高的1/14，B型字体的笔画宽度为字高的1/10。

在同一张图上，只允许选用一种形式的字体。

五、图线及其画法1.图线型式图线分为粗细两种，粗线的宽度推荐系列为：，，，，，1，，2mm。

细实线的宽度为b/3。

2.图线的画法同一图样中同类图线的宽度应基本一致。

虚线、点划线、双点划线的线段长度和间隙应大致相等。

两条平行线之间的距离应不小于粗实线宽度的两倍，其最小距离不得小于。

绘制圆的对称中心线时，圆心应为线段的交点。

点划线的首末两端应是长划，而不应是短划，且应超出圆外2~5mm。

在较小的图形上绘制点划线有困难时，可用细实线代替。

虚线与各图线相交时，应以线段相交；虚线作为粗实线的延长线时，实虚变换处要空开。

六、尺寸标注1.基本规则机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

图样中的尺寸以mm为单位的不需标注计量单位的代号和名称，采用其它单位时则必须注明计量单位的代号和名称，如50cm、60ο等。

图样中的尺寸为该图样所示机件最后完工的尺寸，否则应另加说明。

机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

2.尺寸的组成尺寸线、尺寸数字、尺寸界限§1-2 几何作图一、绘图工具的使用1.图板2.丁字尺3.三角板4.铅笔5.分规、圆规二、几何作图1.等分已知线段例：三等分已知线段AB。

第一章制图的基本知识第一章制图的基本知识本章要求正确了解和掌握国家标准技术制图的有关规定，特别是尺寸注法。

了解和掌握简单的几何作图以及圆弧连接。

掌握平面图形的分析和尺寸注法。

工程图样是现代化工业生产中必不可少的技术资料，每个工程技术人员均应熟悉和掌握有关制图的基本知识和技能。

第一章制图的基本知识§1国家标准有关制图的规定§2几何作图§3平面图形尺寸分析及画法§4平面图形的构型设计§5徒手图附：绘图工具及其使用第一章制图的基本知识§1国家标准有关制图的规定1.1.1图纸幅面（表1-1）1.1图纸幅面和格式（GB/T 14689－1993）幅面代号841 ⨯1189594 ⨯841420 ⨯594297⨯420210 ⨯297B ⨯Leca201010525A0A1A3A4A2留装订边图框格式不留装订边图框格式第一章制图的基本知识A159412611471168219822102252314861783208023786301051A4⨯5A4⨯4A3⨯3A3⨯4891A4⨯3420A2297A3210A484111890A0必要时，可以按规定加长图纸的幅面。

绘制图样时,优先采用表中规定的图纸幅面尺寸（A ）。

图中虚线为加长后的图纸幅面。

幅面的尺寸由基本幅面的短边成整数倍增加后得出。

第一章制图的基本知识1.1.2 图框格式在图纸上必须用粗实线画出图框，图样必须绘制在图框内部。

其格式分为留装订边和不留装订边两种。

同一产品的图样只能采用一种图框格式。

第一章制图的基本知识留装订边的图框格式（a ）X 型（b ）Y 型(a )(b )cc标题栏cLBcL标题栏Bcca a第一章制图的基本知识标题栏不留装订边的图框格式(a )X 型(b ) Y 型(a )(b )LBeeeeL标题栏Beee e第一章制图的基本知识练习使用的标题栏及明细栏格式1.1.3 标题栏标题栏位于图纸的右下角，其格式与尺寸按国标GB/T 10610.1－1989的规定。

第1章制图的基本知识1.1 制图基本规定1.1.1 标准概述标准是随着人类生产活动和产品交换规模及范围的日益扩大而产生的。

我国现已制定了二万多项国家标准，涉及到工业产品、环境保护、建设工程、工业生产、工程建设、农业、信息、能源、资源及交通运输等方面。

我国已成为标准化工作较为先进的国家之一。

我国现有标准可分为国家、行业、地方、企业标准四个层次。

对需要在全国范围内统一的技术要求，制订国家标准；对没有国家标准而又需要在全国某个行业范围统一的技术要求制订行业标准；由于类似的原因产生了地方标准；对没有国家标准和行业标准的企业产品制订企业标准。

国家标准和行业标准又分为强制性标准和推荐性标准。

强制性国家标准的代号形式为GBXXXX—XXXX，GB分别是国标二字的汉语拼音的第一个字母，其后的XXXX 代表标准的顺序编号，而后面的XXXX代表标准颁布的年号。

推荐性标准的代号形式为GB/T XXXX—XXXX。

顾名思义，强制性标准是必须执行的，而推荐性标准是国家鼓励企业自愿采用的。

但由于标准化工作的需要，这些标准实际都被认真执行着。

标准是随着科学技术的发展和经济建设的需要而发展变化的。

我国的国家标准在实施后，标准主管部门每五年对标准复审一次，以确定是否继续执行、修改或废止。

在工作中应采用经过审订的最新标准。

下面介绍绘制图样时常用的国家标准。

1.1.2 国家标准介绍1．图纸的幅面及格式（1）纸幅面 (GB/T14689-93)绘制技术图样时，应优先选用表1-1所规定的基本幅面。

必要时，允许选用规定的加长幅面,这些幅面的尺寸是由基本幅面的短边成整倍数的增加得出(图1-1)。

表1-1 图纸基本幅面尺寸（2）图框格式在图纸上，图框必须用粗实线画出.。

图框尺寸可从表1-1中查得。

其格式分为不留装订边和留有装订边两种(图1-2)。

同一产品的图样，只能采用一种格式。

（3）标题栏每张图纸都必须画出标题栏, GB/T10609.1-89对标题栏的尺寸、内容及格式作了规定（图1-3），标题栏一般应位于图纸右下角(图1-2)。

第一章制图的基本知识1．1 制图国家标准的基本规定1．2 绘图工具及使用方法1．3 几何作图1．4 平面图形的尺寸及画法1．5 绘图的方法和步骤1．1 制图国家标准的基本规定作为工程界共同语言的图样是用来进行信息交流的，规范性要求很高。

为此，对于图纸、作图比例、字体、图线以及尺寸标注等，国家标准均有严格规定，每位制图者都必须严格遵守。

1.1.1 图纸幅面及格式（GB/T 14689–1993）1.1.2 比例（GB/T 14690–1993）1.1.3 字体（GB/T 14691–1993）1.1.4 图线（GB/T 17450 –1998 ）1.1.5 尺寸注法（GB/T 4458.4–1984）1.1.1 图纸幅面和格式图纸幅面图框格式标题栏附加符号图纸幅面图纸的幅面指的是图纸的宽度与长度组成的图面。

表1-1 基本幅面尺寸a：留装订边的图样其装订边的宽度。

c：留装订边的图样，图框距离图纸的边界e：不留装订边的图样，图框距离图纸的边界图框格式无论图样是否装订，均应在图幅内画出图框，图框线用粗实线绘制。

需要装订的图样，其图框格式一般采用A4幅面竖装或A3幅面横装。

装订边预留a=25mm宽。

图框距离图纸边界的尺寸c（或e）要依据图幅大小以及有无装订边而不同。

标题栏每张图样都必须有标题栏。

标题栏的位置一般位于图框右下角。

标题栏的外框是粗实线，其右边和底边与图框线重合，其余用细实线绘制。

标准标题栏如下所示：简易标题栏附加符号对中符号：为了使图样复制和缩微摄影时定位方便，应在图纸各边的中点处分别画出对中符号，对中符号用粗实线绘制，长度从纸边界开始至伸入图框内约5mm,位置误差不大于0.5mm。

当对中符号处在标题栏范围内时，则伸入标题栏部分省略不画。

方向符号：对于利用预先印制的图纸，为了明确绘图与看图时图纸的方向，应在图纸的下边对中符号处画出一个方向符号，细实线等边三角形表示。

1.1.2 比例比例的概念比例的选取比例的概念绘制图样时、应尽量按机件的实际大小画出（即采用1:1的比例），以便直接从图样上看出机件的真实大小。
