《汇编语言程序设计》第十三章：中断及中断处理程序

实训二外部中断一、实训目的1.掌握外部中断技术的基本使用方法。

2.掌握中断处理程序的编写方法。

二、实训说明1.外部中断的初始化设置共有三项内容：中断总允许即EA=1，外部中断允许即EXi=1（i=0或1），中断方式设置。

中断方式设置一般有两种方式：电平方式和脉冲方式，本实训选用后者，其前一次为高电平后一次为低电平时为有效中断请求。

因此高电平状态和低电平状态至少维持一个周期，中断请求信号由引脚INT0(P3.2)和INT1(P3.3)引入，本实训由INT0(P3.2)引入。

2.中断服务的关键：a、保护进入中断时的状态。

堆栈有保护断点和保护现场的功能使用PUSH指令，在转中断服务程序之前把单片机中有关寄存单元的内容保护起来。

b、必须在中断服务程序中设定是否允许中断重入，即设置EX0位。

c、用POP指令恢复中断时的现场。

3.中断控制原理：中断控制是提供给用户使用的中断控制手段。

实际上就是控制一些寄存器，51系列用于此目的的控制寄存器有四个：TCON 、IE 、SCON 及IP。

4.中断响应的过程：首先中断采样然后中断查询最后中断响应。

采样是中断处理的第一步，对于本实训的脉冲方式的中断请求，若在两个相邻周期采样先高电平后低电平则中断请求有效，IE0或IE1置“1”；否则继续为“0”。

所谓查询就是由CPU测试TCON和SCON中各标志位的状态以确定有没有中断请求发生以及是那一个中断请求。

中断响应就是对中断请求的接受，是在中断查询之后进行的，当查询到有效的中断请求后就响应一次中断。

三、实训步骤1.用二号导线连接单片机最小应用系统模块的P1.0到八位逻辑电平显示模块的L0发光二极管，连接INTO（P3.2）到单次脉冲模块的任一输出端。

2.将89S52芯片插到单片机最小应用系统模块的40P锁紧插座中，请注意芯片的方向：缺口朝上。

用二号导线连接单片机最小应用系统模块的EA/VP端到电源模块的+5V。

3.接好AC 220V电源，打开相关模块的电源开关, 用ISP下载器将“TH6_外部中断.HEX”文件下载到89S52芯片中运行（ISP下载器的使用查看附录二）。

《汇编语言程序设计》第十三章中断及中断处理程序汇编语言程序设计第十三章中断及中断处理程序中断是计算机系统中的重要概念，它可以打断正在执行的程序，并在一段时间后恢复执行。

在汇编语言程序设计中，了解中断及中断处理程序的概念和实现方法十分重要。

本文将介绍《汇编语言程序设计》第十三章中断及中断处理程序的内容。

一、中断的概念及分类中断是计算机系统的一种基本机制，它可以让计算机在执行程序的过程中，暂时停下来去处理一些紧急事件。

根据中断的来源和性质，中断可以分为硬件中断和软件中断两种类型。

硬件中断是由硬件设备发出的信号，用于向处理器发出请求，以引起处理器对该事件进行处理。

典型的硬件中断包括时钟中断、外部设备中断等。

软件中断是由程序中的中断指令引起的中断。

软件中断可以通过INT指令来触发，程序员可以根据需要自行设置中断号。

二、中断向量表中断向量表是用于存储中断处理程序入口地址的一张表。

当某个中断发生时，处理器会根据中断号在中断向量表中查找对应的中断处理程序入口地址，并跳转到该地址去执行中断处理程序。

中断向量表一般位于内存的固定地址，不同中断号对应不同的中断处理程序入口地址。

由于中断向量表的地址是固定的，因此在编程时需要特别注意保护中断向量表。

三、中断的处理流程中断处理程序是用于响应中断事件并进行处理的程序。

中断的处理流程一般包括以下几个步骤：1. 保存中断现场：在处理中断之前，需要先保存当前程序的上下文，包括程序计数器、寄存器等内容。

这样在中断处理程序执行完毕后，可以恢复现场继续执行被中断的程序。

2. 中断服务例程：中断处理程序中的核心部分是中断服务例程，它实现了对中断事件的具体处理。

根据中断的类型和需求，中断服务例程可能包括对硬件设备的操作、数据处理等内容。

3. 恢复中断现场：在中断处理程序执行完毕后，需要恢复之前保存的中断现场。

这包括恢复程序计数器、寄存器等内容，以确保被中断的程序可以继续正常执行。

四、常见的中断类型及应用在汇编语言程序设计中，有一些常见的中断类型和应用。

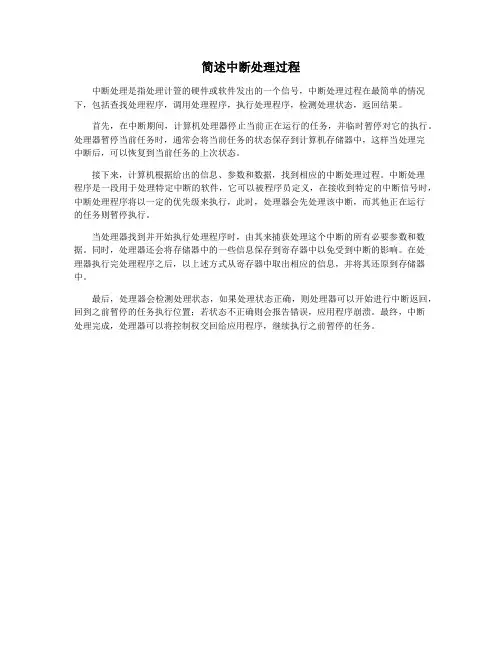

简述中断处理过程
中断处理是指处理计箮的硬件或软件发出的一个信号，中断处理过程在最简单的情况下，包括查找处理程序，调用处理程序，执行处理程序，检测处理状态，返回结果。

首先，在中断期间，计算机处理器停止当前正在运行的任务，并临时暂停对它的执行。

处理器暂停当前任务时，通常会将当前任务的状态保存到计算机存储器中，这样当处理完
中断后，可以恢复到当前任务的上次状态。

接下来，计算机根据给出的信息、参数和数据，找到相应的中断处理过程。

中断处理
程序是一段用于处理特定中断的软件，它可以被程序员定义，在接收到特定的中断信号时，中断处理程序将以一定的优先级来执行，此时，处理器会先处理该中断，而其他正在运行
的任务则暂停执行。

当处理器找到并开始执行处理程序时，由其来捕获处理这个中断的所有必要参数和数据。

同时，处理器还会将存储器中的一些信息保存到寄存器中以免受到中断的影响。

在处
理器执行完处理程序之后，以上述方式从寄存器中取出相应的信息，并将其还原到存储器中。

最后，处理器会检测处理状态，如果处理状态正确，则处理器可以开始进行中断返回，回到之前暂停的任务执行位置；若状态不正确则会报告错误，应用程序崩溃。

最终，中断
处理完成，处理器可以将控制权交回给应用程序，继续执行之前暂停的任务。

《汇编语言程序设计》第十三章中断及中断处理程序中断是计算机在执行程序过程中，突然停止当前任务的一种机制。

当出现外部事件（如键盘输入、硬件故障或定时器到达）时，计算机会立即中断当前正在执行的程序，转而执行事先定义好的中断处理程序，以响应这些事件。

中断可以分为硬件中断和软件中断。

硬件中断是由外部设备触发的，比如，键盘输入、鼠标点击等。

而软件中断则是程序内部通过软件指令主动触发的。

中断处理程序是响应中断事件的程序，也被称为中断服务子程序（Interrupt Service Routine，ISR）。

当一个中断发生时，中断处理程序会被调用执行，处理特定的中断事件。

在汇编语言中，编写中断处理程序需要掌握以下几个方面：1.定义中断向量表：中断向量表是一个储存中断向量地址的表格。

每个中断向量是一个4字节的地址，指向相应的中断处理程序。

在开发中，我们需要根据硬件设备的不同，定义对应的中断向量表。

2.中断处理程序的编写：中断处理程序需要以特定的格式编写，称为中断门。

中断门包含了中断向量的地址、中断类型、特权级等信息。

在编写中断处理程序时，需要将程序中所有寄存器的值进行保存，以便在中断处理完后恢复原来的状态。

3.中断的使能与屏蔽：在进行中断处理时，需要将中断的使能标志设置为1，以允许中断的发生。

而在一些情况下，为了阻止中断的发生，我们还需要将中断的屏蔽标志设置为1中断处理程序在操作系统和嵌入式系统中起着重要的作用。

它可以实现多任务处理、设备驱动程序、异常处理等功能。

在操作系统中，中断处理程序负责处理硬件设备的中断请求、时钟中断等，以实现多任务切换和设备驱动等功能。

总结起来，中断处理程序是汇编语言程序设计中重要的内容之一、掌握中断处理程序的编写方法，能够使程序能够响应外部事件，提高程序的实时性和可靠性。

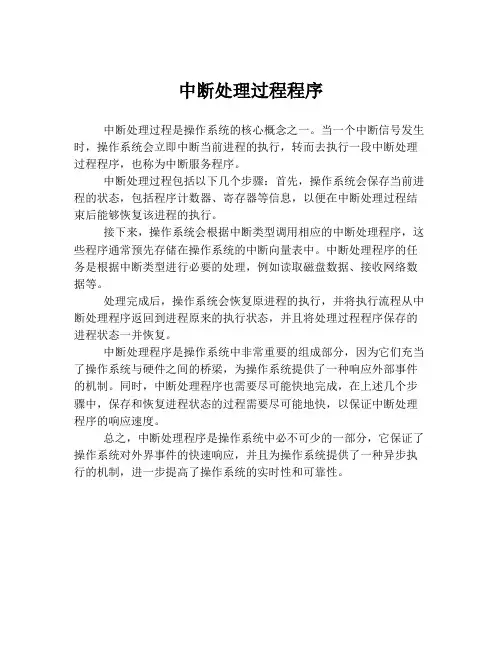

中断处理过程程序
中断处理过程是操作系统的核心概念之一。

当一个中断信号发生时，操作系统会立即中断当前进程的执行，转而去执行一段中断处理过程程序，也称为中断服务程序。

中断处理过程包括以下几个步骤：首先，操作系统会保存当前进程的状态，包括程序计数器、寄存器等信息，以便在中断处理过程结束后能够恢复该进程的执行。

接下来，操作系统会根据中断类型调用相应的中断处理程序，这些程序通常预先存储在操作系统的中断向量表中。

中断处理程序的任务是根据中断类型进行必要的处理，例如读取磁盘数据、接收网络数据等。

处理完成后，操作系统会恢复原进程的执行，并将执行流程从中断处理程序返回到进程原来的执行状态，并且将处理过程程序保存的进程状态一并恢复。

中断处理程序是操作系统中非常重要的组成部分，因为它们充当了操作系统与硬件之间的桥梁，为操作系统提供了一种响应外部事件的机制。

同时，中断处理程序也需要尽可能快地完成，在上述几个步骤中，保存和恢复进程状态的过程需要尽可能地快，以保证中断处理程序的响应速度。

总之，中断处理程序是操作系统中必不可少的一部分，它保证了操作系统对外界事件的快速响应，并且为操作系统提供了一种异步执行的机制，进一步提高了操作系统的实时性和可靠性。

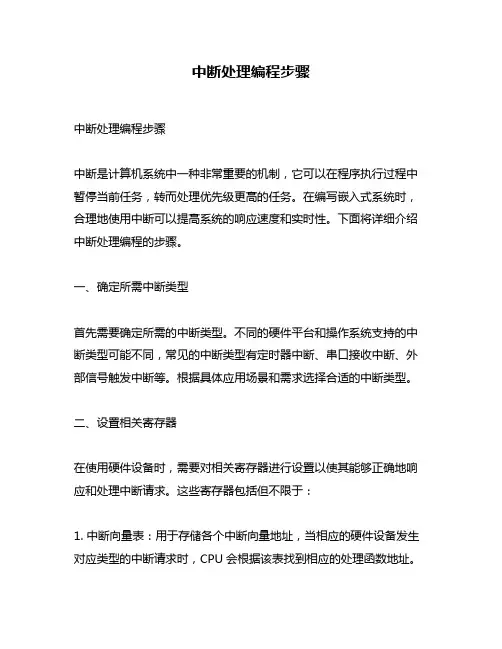

中断处理编程步骤中断处理编程步骤中断是计算机系统中一种非常重要的机制，它可以在程序执行过程中暂停当前任务，转而处理优先级更高的任务。

在编写嵌入式系统时，合理地使用中断可以提高系统的响应速度和实时性。

下面将详细介绍中断处理编程的步骤。

一、确定所需中断类型首先需要确定所需的中断类型。

不同的硬件平台和操作系统支持的中断类型可能不同，常见的中断类型有定时器中断、串口接收中断、外部信号触发中断等。

根据具体应用场景和需求选择合适的中断类型。

二、设置相关寄存器在使用硬件设备时，需要对相关寄存器进行设置以使其能够正确地响应和处理中断请求。

这些寄存器包括但不限于：1. 中断向量表：用于存储各个中断向量地址，当相应的硬件设备发生对应类型的中断请求时，CPU会根据该表找到相应的处理函数地址。

2. 中断控制寄存器：用于控制各个硬件设备是否允许产生和响应相应类型的中断请求。

3. 中断标志寄存器：用于记录当前是否有未处理完毕的该类型中断请求。

三、编写中断处理函数中断处理函数是用于响应和处理中断请求的函数，当硬件设备产生相应类型的中断请求时，CPU会跳转到该函数执行。

编写中断处理函数时需要注意以下几点：1. 中断处理函数需要尽可能地简洁和高效。

由于中断发生时程序会被打断，因此需要尽可能快地完成任务并退出。

2. 中断处理函数需要保存现场。

由于在执行中断处理函数时会打开一些寄存器或者栈帧，因此在退出前需要将这些状态恢复到原来的状态。

3. 中断处理函数不应该调用其他的中断处理函数或者阻塞式的操作，否则会导致死锁等问题。

四、注册中断服务例程在编写完中断处理函数后，还需要将其注册到操作系统的中断服务例程（ISR）列表中。

这样当硬件设备产生相应类型的中断请求时，操作系统就能够根据向量表找到相应的ISR，并跳转到对应的中断处理函数执行。

五、测试和调试最后，在完成以上步骤后，还需要进行测试和调试。

可以使用硬件仿真器或者实际硬件设备来模拟产生相应类型的中断请求，并观察程序是否能够正确地响应和处理该请求。

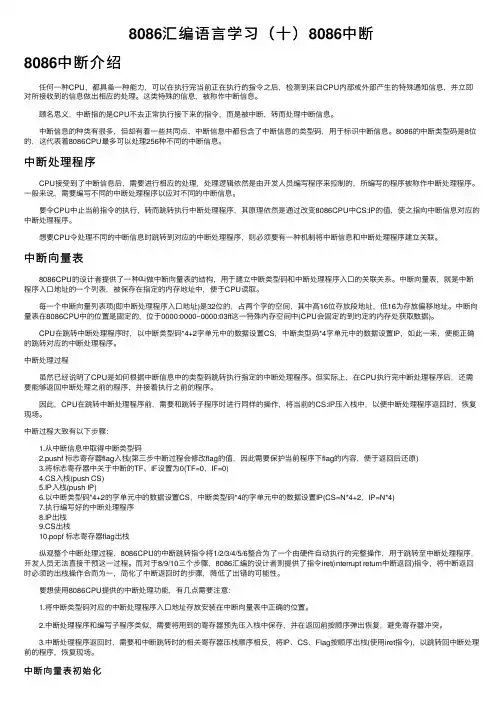

8086汇编语⾔学习（⼗）8086中断8086中断介绍 任何⼀种CPU，都具备⼀种能⼒，可以在执⾏完当前正在执⾏的指令之后，检测到来⾃CPU内部或外部产⽣的特殊通知信息，并⽴即对所接收到的信息做出相应的处理。

这类特殊的信息，被称作中断信息。

顾名思义，中断指的是CPU不去正常执⾏接下来的指令，⽽是被中断，转⽽处理中断信息。

中断信息的种类有很多，但却有着⼀些共同点，中断信息中都包含了中断信息的类型码，⽤于标识中断信息。

8086的中断类型码是8位的，这代表着8086CPU最多可以处理256种不同的中断信息。

中断处理程序 CPU接受到了中断信息后，需要进⾏相应的处理，处理逻辑依然是由开发⼈员编写程序来控制的，所编写的程序被称作中断处理程序。

⼀般来说，需要编写不同的中断处理程序以应对不同的中断信息。

要令CPU中⽌当前指令的执⾏，转⽽跳转执⾏中断处理程序，其原理依然是通过改变8086CPU中CS:IP的值，使之指向中断信息对应的中断处理程序。

想要CPU令处理不同的中断信息时跳转到对应的中断处理程序，则必须要有⼀种机制将中断信息和中断处理程序建⽴关联。

中断向量表 8086CPU的设计者提供了⼀种叫做中断向量表的结构，⽤于建⽴中断类型码和中断处理程序⼊⼝的关联关系。

中断向量表，就是中断程序⼊⼝地址的⼀个列表，被保存在指定的内存地址中，便于CPU读取。

每⼀个中断向量列表项(即中断处理程序⼊⼝地址)是32位的，占两个字的空间，其中⾼16位存放段地址，低16为存放偏移地址。

中断向量表在8086CPU中的位置是固定的，位于0000:0000~0000:03ff这⼀特殊内存空间中(CPU会固定的到约定的内存处获取数据)。

CPU在跳转中断处理程序时，以中断类型码*4+2字单元中的数据设置CS，中断类型码*4字单元中的数据设置IP，如此⼀来，便能正确的跳转对应的中断处理程序。

中断处理过程 虽然已经说明了CPU是如何根据中断信息中的类型码跳转执⾏指定的中断处理程序。

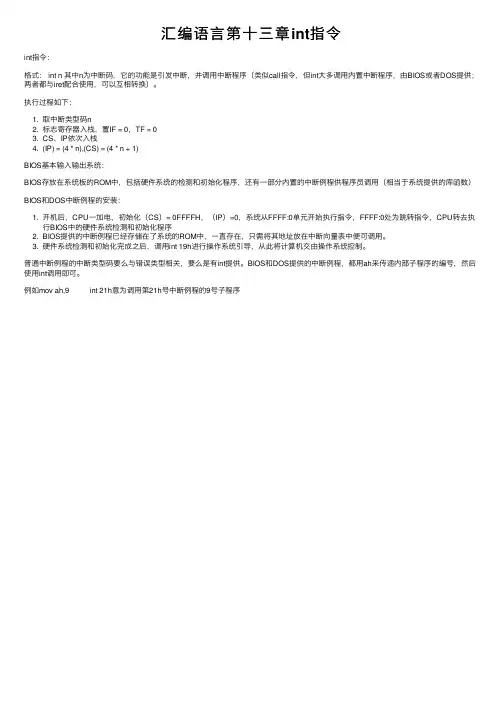

汇编语⾔第⼗三章int指令
int指令：
格式： int n 其中n为中断码，它的功能是引发中断，并调⽤中断程序（类似call指令，但int⼤多调⽤内置中断程序，由BIOS或者DOS提供；两者都与iret配合使⽤，可以互相转换）。

执⾏过程如下：
1. 取中断类型码n
2. 标志寄存器⼊栈，置IF = 0，TF = 0
3. CS、IP依次⼊栈
4. (IP) = (4 * n),(CS) = (4 * n + 1)
BIOS基本输⼊输出系统：
BIOS存放在系统板的ROM中，包括硬件系统的检测和初始化程序，还有⼀部分内置的中断例程供程序员调⽤（相当于系统提供的库函数）BIOS和DOS中断例程的安装：
1. 开机后，CPU⼀加电，初始化（CS）= 0FFFFH，（IP）=0，系统从FFFF:0单元开始执⾏指令，FFFF:0处为跳转指令，CPU转去执
⾏BIOS中的硬件系统检测和初始化程序
2. BIOS提供的中断例程已经存储在了系统的ROM中，⼀直存在，只需将其地址放在中断向量表中便可调⽤。

3. 硬件系统检测和初始化完成之后，调⽤int 19h进⾏操作系统引导，从此将计算机交由操作系统控制。

普通中断例程的中断类型码要么与错误类型相关，要么是有int提供。

BIOS和DOS提供的中断例程，都⽤ah来传递内部⼦程序的编号，然后使⽤int调⽤即可。

例如mov ah,9 int 21h意为调⽤第21h号中断例程的9号⼦程序。

汇编语言中断指令汇编语言是一种低级别的计算机编程语言，它使用指令的助记符和操作码来直接控制计算机硬件。

在汇编语言中，中断指令是一种重要的操作指令，它可以使程序在执行过程中暂停并切换到指定的中断服务程序。

本文将介绍汇编语言中断指令的基本概念、使用方法和相关应用场景。

一、概述中断是计算机系统中常见的一种机制，它可以使程序在特定条件下暂停当前执行的任务，并转而执行一个中断服务程序。

中断指令是汇编语言中用于触发中断的一种特殊指令，它可以将系统控制权转移给中断服务程序，并在服务程序执行完毕后再返回到原来的程序继续执行。

二、中断指令的使用方法在汇编语言中，中断指令的使用方法如下：1. 设置中断向量表中断向量表是一个存储中断服务程序入口地址的表格，在程序执行过程中，当中断发生时，CPU会根据中断号去中断向量表中查找对应的中断服务程序的入口地址并跳转至该地址开始执行。

程序员需要在编写程序时，事先设置好中断向量表。

2. 触发中断在程序中，通过使用中断指令来触发中断操作。

一般来说，中断指令会附带一个中断号作为参数，告诉系统要执行哪个中断服务程序。

触发中断指令后，CPU会保存当前的程序状态，并将控制权转移到指定的中断服务程序。

3. 中断服务程序的执行当中断发生并切换到中断服务程序时，程序员可以在中断服务程序中编写相应的处理代码，来处理特定的中断事件。

中断服务程序执行完毕后，CPU会将控制权再次转回到原来的程序继续执行。

三、中断指令的应用场景中断指令在实际的计算机应用中有广泛的应用场景，下面列举几个典型的应用场景：1. 硬件设备的驱动程序计算机系统中的硬件设备通常会产生各种中断事件，例如键盘输入、鼠标点击、网络数据接收等。

通过编写相应的中断服务程序，可以及时响应这些中断事件，从而实现对硬件设备的驱动和控制。

2. 异常处理在程序执行过程中，可能会出现各种异常情况，例如除零异常、越界访问异常等。

通过设置相应的中断服务程序，可以在发生异常时及时捕获并处理异常，防止程序崩溃或数据损坏。

中断处理程序是什么？中断处理程序是计算机系统中的一个重要概念，它是指当计算机运行过程中发生中断事件时，系统自动暂停当前任务，转而执行特定的中断处理程序。

中断处理程序在计算机系统中发挥着至关重要的作用，下面将从几个方面展开介绍中断处理程序的定义、功能、分类以及实现原理。

一、中断处理程序的定义中断处理程序是指在计算机运行过程中，当硬件或软件出现中断事件时，作为响应机制的一部分，系统保存当前状态，转而执行特定的处理程序，以处理中断事件。

这个中断处理程序也可以称为中断服务程序或中断子程序。

二、中断处理程序的功能1. 响应中断事件：中断处理程序的首要功能是响应中断事件，即在中断事件发生时及时作出相应的处理，以保证系统的稳定运行。

2. 保存当前状态：中断处理程序在执行之前，需要保存当前任务的状态，包括程序计数器、寄存器和栈等关键信息，以便在处理完中断后恢复原来的任务。

3. 处理中断请求：中断处理程序根据中断事件的类型，执行相应的处理逻辑，如读取外部设备的数据，更新内部数据结构等。

4. 返回原任务：中断处理程序在完成相应的处理逻辑后，需要将控制权还给原任务，并将之前保存的状态恢复，使原任务能够继续执行。

三、中断处理程序的分类1. 硬件中断处理程序：硬件中断处理程序是由计算机硬件设备产生的中断事件所触发的处理程序。

常见的硬件中断包括时钟中断、外部设备中断等。

2. 软件中断处理程序：软件中断处理程序是由计算机软件产生的中断事件所触发的处理程序。

常见的软件中断包括系统调用、异常等。

3. 异常中断处理程序：异常中断处理程序是在计算机运行过程中遇到非预期的事件时触发的处理程序。

常见的异常包括除零异常、越界异常等。

四、中断处理程序的实现原理1. 中断向量表：计算机系统通过中断向量表来实现中断处理程序的调用。

中断向量表是一个存储中断处理程序入口地址的表格，每个中断事件对应一个唯一的入口地址。

2. 中断向量表的初始化：系统在启动时，需要初始化中断向量表，将每种中断事件与相应的处理程序绑定。

中断处理程序和中断下半部分一、中断处理程序1. 中断是计算机系统中常见的一种机制，它可以在程序执行过程中打断当前的执行流程，转而执行一段特定的代码，然后再返回到原来的执行流程中。

中断处理程序就是在产生中断时被调用执行的一段特定代码，用于对中断进行响应和处理。

2. 中断处理程序通常包括以下几个主要的步骤：1) 保存当前现场：在响应中断之前，需要将当前的执行现场保存起来，包括程序计数器、寄存器状态、栈指针等信息，以便在处理完中断后能够正确地恢复到原来的执行状态。

2) 中断服务：执行与中断相关的特定代码，包括检查中断类型、处理中断请求、执行相应的中断服务程序等。

3) 恢复现场：在中断处理完成后，需要将之前保存的执行现场信息恢复，以确保程序能够正确地继续执行。

3. 中断处理程序的设计需要充分考虑系统的可靠性和实时性，保证中断的及时响应和有效处理。

中断处理程序的开销也需要尽量减小，以尽量减少对正常程序执行的影响。

二、中断下半部分1. 中断下半部分是指中断处理程序中与中断相关的一些延迟处理工作，通常包括以下几种类型：1) 延迟处理：一些中断相关的处理工作可能需要一定的延迟才能完成，比如对中断请求的确认和响应、对中断源的复位和清除等。

2) 通知其他模块：一些中断处理工作可能需要通知其他模块进行相应的处理，比如通知设备驱动程序进行数据传输、通知应用程序进行事件处理等。

3) 资源释放：一些中断处理工作可能需要释放一些系统资源，比如关闭中断使能、释放锁等。

2. 中断下半部分通常是在中断处理程序的后续阶段执行的，它需要保证在中断处理程序执行结束后能够及时、有效地完成中断后的相关工作。

中断下半部分的设计需要充分考虑系统的稳定性和可维护性，确保中断相关的工作能够得到正确、可靠地完成。

3. 在实际的系统设计中，中断下半部分通常采用延迟执行的方式来完成，以避免对中断处理程序的执行造成过大的影响。

中断下半部分的设计也需要考虑到并发执行可能带来的一些问题，比如竞争条件、资源争夺等。
