轴承公差符号及前缀代号含义

轴承前置代号后置代号及基本代号的含义【轴承】前置代号轴承的前置代号用于标明轴承的分部件，用字母表明。

如用L标明可分离轴承的可分离套圈；K标明轴承的滚动体与坚持架组件等等。

实践使用的滚动轴承类型是许多的相应的轴承代号也是比较复杂的以上介绍的代号是轴承代号中最根本、最常用的有些，解了这有些代号，就可以识别和查选常用的轴承。

后置代号轴承的后置代号是用字母和数字等表明轴承的布局、公役及资料的特殊要求等等。

后置代号的内容许多，下面介绍几个常用的代号。

1、内部布局代号是标明同一类型轴承的不一样内部布局，用字母紧跟着根本代号标明。

如：触摸角为15°、25°和40°的角触摸球轴承分别用CAC和B 标明内部布局的不一样。

2、轴承的公役等级分为2级、4级、5级、6级、6X级和0级，共6个等级，顺次由高档到初级，其代号分别为／PZP4PSP6P6X和／PO公役等级中，6X级仅适用于圆锥滚子轴承；0级为一般级，轮承代号中不标出。

3、常用的轴承径向游隙系列分为1组、2组、0组、3组、4组和5组，共6个组别，径向游隙顺次由小到大。

o组游隙是常用的游隙组别，轴承代号中不标出，其他游隙组别在轴承代号平分别用／CICZC3C4CS标明。

轴承是机械传动过程中起固定和减小载荷摩擦系数的部件。

也可以说，当其它机件在轴上相互发生相对运动时，用来降低动力传送过程中的摩擦系数和坚持轴中心位置固定的机件。

轴承是当代机械设备中一种举足轻重的零部件。

主要功能是支撑机械旋转体，用以降低设备在传动过程中的机械载荷摩擦系数。

针对不同的机械有不同精度的轴承，每一个小的误差都可能造成不可挽回的损失，解一个轴承必需要清楚它精度、参数。

根本代号用来标明轴承的内径、直径系列、宽度系列和类型，通常最多为五位数，先分述如下：1、轴承内径用根本代号右起榜首、H位数字表明。

对常用内径d=20480mm 轴承内径通常为5倍数，这两位数字标明轴承内径尺度被5除得的商数，如04标明d＝20mm12标明d＝60mm等等。

轴承(Bearing)是当代机械设备中一种重要零部件。

它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数(friction coefficient)，并保证其回转精度(accuracy)。

下面就给大家介绍一下轴承各种代号的意义是什么。

FAG轴承前置代号(前缀)及其含义R直接放在轴承基本代号之前，其余前置代号用小圆点与基本代号隔开。

GS—推力圆柱滚子轴承座圈。

例：GS.81112K–-滚动体与保持架的组合件。

例：推力圆柱滚子与保持架的组合件K.81108。

FAG轴承后置代号(后缀)及其含义F-钢制实体保持架，滚动体引导。

FA-钢制实体保持架，外圈引导。

FAS-钢制实体保持架，外圈引导,带润滑槽。

FB-钢制实体保持架，内圈引导。

FBS-钢制实体保持架，内圈引导,带润滑槽。

FH-钢制实体保持架，经渗碳淬火。

H,H1-渗碳淬火保持架。

P5-公差等级符合国际标准ISO规定的5级。

P4-公差等级符合国际标准ISO规定的4级。

P2-公差等级符合国际标准ISO的2级(不包括圆锥滚子轴承)NSK轴承前置代号含义F——凸缘外圈的深沟球轴承(适用于d小于10毫米)，例:F605。

HR——高负载圆锥滚子轴承，例：HR30207J。

NSK轴承后置代号含义A——内部设计与标准不同的轴承。

A——角接触球轴承，接触角为30度。

A5——角接触球轴承，接触角为25度Z，ZS——一面带钢板防尘盖。

ZZ，ZZS——两面带钢板防尘盖。

D，DU——一面带接触式橡胶密封圈。

C1——向心轴承径向游隙，比C2游隙小。

C2——向心轴承径向游隙，比标准游隙小。

CN(省略)&mdash,轴承;—向心轴承径向标准游隙。

C3——向心轴承径向游隙，比标准游隙大。

C4——向心轴承径向游隙，比C3游隙大。

NTN轴承后缀含义B——40°接触角;[NT:PAGE]A——25°接触角;C——15°接触角;J——击压钢保持架;LI——机削铜合金保持架;DB——背对背配置;DF——面对面配置;CS——径向游隙大于标准游隙。

轴承公差与配合及其代号⼀、轴承公差与配合选择⼀、轴承的公差滚动轴承的尺⼨公差和旋转精度分别符合《向⼼轴承公差》GB/T307.1-1994（等效采⽤ISO 492-1981）和《推⼒球轴承公差》GB/T307.4-1994（等效采⽤ISO 199-1979）标准。

见表16-1⾄表16-11。

1、向⼼轴承（1）符号及定义内径：d公称内径ds 单⼀内径d1 圆锥孔理论⼤端直径dmp单⼀平⾯内平均内径△dmp单⼀平⾯平均内径的偏差=dmp-d（对于圆锥孔△dmp仅指内孔的理论⼩端）△ds单⼀内孔直径的偏差△dlmp圆锥孔在理论⼤端的平均内径偏差=dlmp-d1Vdmp平均内径变动量，即最⼤和最⼩单⼀平⾯平均内径之差dmpamax-dmpminVdp 单⼀径向平⾯内径变动量，即单⼀径向平⾯内最⼤和最⼩单⼀内径之差=dsmax-dsmin（圆锥滚⼦轴承⽤任⼀径向平⾯内的内径变动量的最⼤值表⽰）外径：D 公称半径D1外圈凸缘公称外径Ds 单⼀外径 Dmp单⼀平⾯平均外径△Ds单⼀外径偏差=Ds-D△Dmp单⼀平⾯平均外径的偏差=Dmp-D VDp单⼀径向平⾯内外径变动量；即单⼀径向平⾯内最⼤和最⼩单⼀外径之差△Dmp平均外径变动量，即最⼤和最⼩单⼀平⾯平均外径之差=Dmpmax-Dmpmin宽度：B，（C）内（外）圈公称宽度Bs，（Cs）内（外）圈单⼀宽度△Bs，（△Cs）内（外）圈单⼀宽度偏差=Bs-B，（Cs-C）T 圆锥滚⼦轴承公称宽度VBs，（VCs）内（外）圈宽度变动量，即单个内（外）圈最⼤和最⼩单⼀宽度之差=Bsmax-Bsmin，（Csmax-Csmin）△Ts实测圆锥滚⼦轴承宽度的偏差=Ts-T △T1s圆锥滚⼦轴承内组件与标准外圈组成的轴承宽度的实测偏差△T2s圆锥滚⼦轴承外圈与标准内组件组成的轴承宽度的实测偏差旋转精度：Kia成套轴承内圈的径向跳动Kea成套轴承外圈的径向跳动Sd内圈基准端⾯对内孔的跳动SD外径表⾯母线对基准端⾯倾斜度的变动量SD1外径表⾯母线对凸缘背⾯的倾斜度的变动量Sia成套轴承内圈端⾯对滚道的跳动Sea成套轴承外圈端⾯对滚道的跳动Sea1成套轴承凸缘北⾯对滚道的跳动（2）公差值（1）向⼼轴承（圆锥滚⼦轴承除外）0级公差内圈2、圆锥滚⼦轴承本条规定的内孔直径公差适⽤于圆柱孔 0级公差内圈—直径公差和径向跳动外圈—直径公差和径向跳动宽度—内、外圈、单列轴承及其组件6X级公差本公差级内圈和外圈的直径和径向跳动公差与0级公差规定的数值相同。

常用轴承前缀、后缀的含义常用FAG轴承前缀：前置代号R直接放在轴承基本代号之前，其余前置代号用小圆点与基本代号隔开。

GS—推力圆柱滚子轴承座圈。

例：GS.81112K –-滚动体与保持架的组合件。

例:：推力圆柱滚子与保持架的组合件K.81108。

R –-不带可分离内圈或外圈的轴承。

例：RNU207-不带内圈的NU207轴承。

WS—推力圆柱滚子轴承轴圈。

例：WS.81112。

常用FAG轴后缀：后置代号置于基本代号的后面.当具有多组后置代号时，应按轴承代号表中所列后置代号的顺序从左至右的排列。

某些后置代号前用小圆点与基本代号隔开。

(1) 内部结构A，B，C，D，E内部结构变化例1：角接触球轴承7205C，7205E，7205B，C-15度接触角，E-25度接触角，B-40度接触角。

例2：圆柱滚子,调心滚子及推力调心滚子轴承N309E,21309E,29412E-加强型设计，轴承负载能力提高。

VH-滚子自锁的满滚子圆柱滚子轴承(滚子的复圆直径不同于同型号的标准轴承)。

例：NJ2312VH(2)轴承的外形尺寸及外部结构DA-带双半内圈的可分离型双列角接触球轴承。

例：3306DADZ-圆柱型外径的滚轮轴承。

例：ST017DZK-圆锥孔轴承,锥度1：12。

例:2308K。

K30-圆锥孔轴承，锥度1：30。

例:24040K30。

2LS-双内圈，两面带尘盖的双列圆柱滚子轴承。

例：NNF5026C.2LS.V-内部结构变化，双内圈，两面带防尘盖，满滚子双列圆柱滚子轴承。

N-外圈上带止动槽的轴承。

例：6207N。

NR-外圈上带止动槽和止动环的轴承。

例:6207NR。

N2-外圈上带两个止动槽的四点接触球轴承。

例：QJ315N2。

S-外圈带润滑油槽和三个润滑油孔的轴承。

例：23040是。

轴承外径D大于等于320毫米的调心滚子轴承均不标注S。

X-外型尺寸符合国际标准的规定。

例：32036X。

Z..-特殊结构的技术条件。

从Z11起依次向下排列。

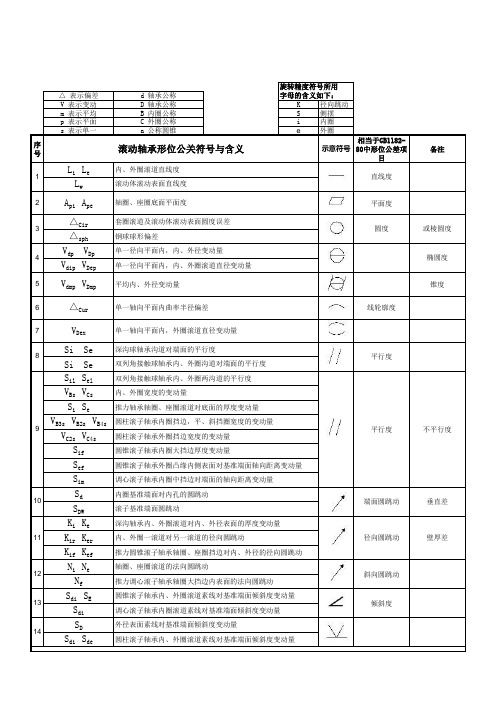

△ 表示偏差 d 轴承公称V 表示变动 D 轴承公称K 径向跳动m 表示平均 B 内圈公称S 侧摆p 表示平面 C 外圈公称i 内圈s 表示单一a 公称圆锥e 外圈序号示意符号相当于GB1182-80中形位公差项目备注L i L e L w 2A pi A pe 平面度△Cir △sph V dp V Dp V dip V Dep 5V dmp V Dmp 锥度6△Cur 线轮廓度7V Dex Si Se Si Se S il S el V Bs V Cs S i S e V B3s V B2s V B4sV C2s V C4sS if S ef S im S d S DW K i K e K ir K er K if K ef N i N e N f S di S E S di S D S di S de旋转精度符号所用字母的含义如下：或棱圆度椭圆度双列角接触球轴承内、外圈沟道对端面的平行度双列角接触球轴承内、外圈两沟道的平行度内、外圈宽度的变动量推力轴承轴圈、座圈滚道对底面的厚度变动量圆锥滚子轴承内、外圈滚道素线对基准端面倾斜度变动量调心滚子轴承内圈滚道素线对基准端面倾斜度变动量外径表面素线对基准端面倾斜度变动量圆柱滚子轴承内、外圈滚道素线对基准端面倾斜度变动量滚子基准端面圆跳动深沟轴承内、外圈滚道对内、外径表面的厚度变动量内、外圈一滚道对另一滚道的径向圆跳动推力圆锥滚子轴承轴圈、座圈挡边对内、外径的径向圆跳动轴圈、座圈滚道的法向圆跳动推力调心滚子轴承轴圈大挡边内表面的法向圆跳动垂直差不平行度壁厚差滚动轴承形位公关符号与含义内、外圈滚道直线度滚动体滚动表面直线度轴圈、座圈底面平面度套圈滚道及滚动体滚动表面圆度误差内圈基准端面对内孔的圆跳动钢球球形偏差单一径向平面内，内、外径变动量131410端面圆跳动单一径向平面内，内、外圈滚道直径变动量91112圆锥滚子轴承内圈大挡边厚度变动量圆锥滚子轴承外圈凸缘内侧表面对基准端面轴向距离变动量调心滚子轴承内圈中挡边对端面的轴向距离变动量单一轴向平面内，外圈滚道直径变动量直线度圆度平行度平行度圆柱滚子轴承内圈挡边，平、斜挡圈宽度的变动量圆柱滚子轴承外圈挡边宽度的变动量深沟球轴承沟道对端面的平行度径向圆跳动斜向圆跳动倾斜度1348平均内、外径变动量单一轴向平面内曲率半径偏差。

轴承牌号表示方法，各个符号含义SKF常用后缀CN：普通组径向游隙；通常仅用于与以下字母组合来表示较窄或偏移的游隙范围H：缩窄的游隙范围，相当于原来游隙范围的上半部分 L：缩窄的游隙范围，相当于原来游隙范围的下半部分 P：偏移的游隙范围，相当于原来游隙范围的上半部分和下一组游隙范围的下半部分的组成以上字母同时适用于与以下的游隙组别组合成对应的意义：C2、C3、C4、和C5，例如C2 C2：径向游隙小于普通组 C3：径向游隙大于普通组 C4：径向游隙大于C3 C5：径向游隙大于C4SKF参数-2NR——同-ZN，且带有止动环。

-2ZNR——同-2ZN，且带有止动环。

►保持架为了表明轴承中保持架的引导方式，保持架的后置代号之后可加字母A或B。

A表示保持架由外圈引导；B表示保持架由内圈引导。

无表示的保持架由滚动体引导。

F——钢或特殊铸铁制实体保持架。

J——钢板冲压成形保持架。

M——轻合金实体保持架。

MP——黄铜实体保持架。

P——玻璃纤维尼龙6.6模注保持架。

TN——工程塑料模注保持架。

Y——铜板冲压成形保持架。

V——满滚子轴承（无保持架）。

VH——由非分离型滚子组合件构成的满滚子轴承（圆柱滚子轴承）。

►其他特性1）公差等级/CLN——相当于ISO公差等级6X，用于公制圆锥滚子轴承（宽度公差有降低）。

/CL0——相当于ISO0级公差，用于英制圆锥滚子轴承。

/CL3——相当于ISO3级公差，用于英制圆锥滚子轴承。

/CL7A——符合差速器轴承配置标准的圆锥滚子轴承。

/CL7C——符合差速器轴承配置特殊标准的圆锥滚子轴承。

/P4——尺寸及旋转精度符合ISO4级公差（比P5精度）。

/P4A——尺寸精度符合ISO4级公差，旋转精度相当于AFBMA 标准ABEC9级。

/P5——尺寸旋转精度符合ISO5级公差（精度高于P6）。

/PA9A——尺寸及旋转精度相当于AFBMA标准ABEC9级。

/PA9B——尺寸精度相当于AFBMA标准ABEC9级，旋转精度比PA9A高。

0双列角接触球轴承1调心球轴承2调心滚子轴承和推力调心滚子轴承3圆锥滚子轴承4双列深沟球轴承5推力球轴承6深沟球轴承7角接触轴承8推力圆柱滚子轴承N圆柱滚子轴承和双列圆柱滚子轴承NNU外球面轴承QJ四点接触球轴承另外,轴承代号前后还有前置和后置代号,分别如下:——前置代号前置代号R直接放在轴承基本代号之前,其余代号用小圆点与基本代号隔开。

GS.——推力圆柱滚子轴承座圈。

例:GS.81112。

K.——滚动体与保持架的组合件。

例:推力圆柱滚子与保持架的组合件K.81108 R——不带可分离内圈或外圈的轴承。

例:RNU207——不带内圈的NU207轴承。

WS——推力圆柱滚子轴承轴圈。

例:WS.81112.——内部设计——外形尺寸及变形设计——密封——保持架——公差——游隙——热处理——特殊设计——机床主轴轴承——低噪省轴承——后置代号后置代号置于基本代号的后面。

当具有多组后置代号时,应按轴承代号表中所列后置代号的顺序从左至右排列。

某些后置代号前用小圆点与基本代号隔开。

后置代号—内部结构A、B、C、D、E——内部结构变化例:角接触球轴承7205C、7205E、7205B,C—15°接触角,E-25°触角,B—40°接触角。

例:圆柱滚子、调心滚子及推力调心滚子轴承N309E、21309E、29412E——加强型设计,轴承负载能力提高。

VH——滚子自锁的满滚子圆柱滚子轴承(滚子的复圆直径不同于同型号的标准轴承)。

例:NJ2312VH。

后置代号—轴承外形尺寸及外部结构DA——带双半内圈的可分离型双列角接触球轴承。

例:3306DA。

DZ——圆柱型外径的滚轮轴承。

例:ST017DZ。

K——圆锥孔轴承,锥度1:12。

例:2308K。

K30-圆锥孔轴承,锥度1:30。

例:24040K30。

2LS——双内圈两面带防尘盖的双列圆柱滚子轴承。

例:NNF5026VC.2LS.V——内部结构变化,双内圈,两面带防尘盖、满滚子双列圆柱滚子轴承。

轴承63/28/P53 代表：6代表深沟球轴承 3系列代号中型轴承 28内径尺寸28mm P5轴承精度P5级 3代表游隙级别C3组游隙新标准应该是0 双列角接触球轴承1 调心球轴承2 调心滚子轴承和推力调心滚子轴承3 圆锥滚子轴承4 双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触轴承8 推力圆柱滚子轴承N 圆柱滚子轴承和双列圆柱滚子轴承NNU 外球面轴承QJ 四点接触球轴承另外，轴承代号前后还有前置和后置代号，分别如下：——前置代号前置代号 R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。

GS.——推力圆柱滚子轴承座圈。

例： GS.81112 。

K.——滚动体与保持架的组合件。

例：推力圆柱滚子与保持架的组合件 K.81108 R——不带可分离内圈或外圈的轴承。

例： RNU207——不带内圈的 NU207 轴承。

WS——推力圆柱滚子轴承轴圈。

例： WS.81112.——内部设计——外形尺寸及变形设计——密封——保持架——公差——游隙——热处理——特殊设计——机床主轴轴承——低噪省轴承——后置代号后置代号置于基本代号的后面。

当具有多组后置代号时，应按轴承代号表中所列后置代号的顺序从左至右排列。

某些后置代号前用小圆点与基本代号隔开。

后置代号—内部结构A 、B 、C 、D 、 E——内部结构变化例 : 角接触球轴承 7205C 、 7205E 、 7205B ， C—15 °接触角 ,E-25 °触角， B—40 °接触角。

例：圆柱滚子、调心滚子及推力调心滚子轴承 N309E 、 21309 E 、 29412E——加强型设计，轴承负载能力提高。

VH——滚子自锁的满滚子圆柱滚子轴承（滚子的复圆直径不同于同型号的标准轴承）。

例： NJ2312VH 。

后置代号—轴承外形尺寸及外部结构DA——带双半内圈的可分离型双列角接触球轴承。

例： 3306DA 。

DZ——圆柱型外径的滚轮轴承。

轴承一、轴承后面代号的含义：.B--40°接触角；A--25°接触角；C--15°接触角；J--击压钢保持架；LI--机削铜合金保持架；DB--背对背配置；DF--面对面配置；CS--径向游隙大于标准游隙.二、后缀的意义若现代轴承中有几个后缀，则这些后缀按一下顺序分组排列:内部设计,外部设计,保持架,其它特点.第4组(其它特点)总是以斜线与基本代号或其它后缀分开.内部设计A 轴承内部设计经过修改BCDE外部设计CA 可任意(同向串列,面对面或背靠背)CB 配对安装的单列角接触球轴承CC 背靠背或面对面排列时,轴向按装前内部间隙与正常值之比较:小(CA),正常(CB),较大(CC)G 可任意(同向串连,背靠背,面对面)配对安装的单列角接触球轴承.面对面或背靠背排列时,轴承内有一定的按装前轴向间隙GA 可随意(串联,背靠背,面对面)GB 配对按装的单列角接触球轴承GC 面对面,背靠背排列时,轴承内有较轻(GA)中等(GB)或较重(GC)预负荷K 锥形内孔,直径锥度1:20K30 锥形内孔,直径锥度1:30-LS 轴承一侧具接触式油封,内圈无油封凸槽-2LS 轴承二侧具LS油封N 外圈圆柱面有止动槽NR 轴承外圈有止动槽和止动圈N2 外圈上有二个定位槽(成180度)PP 轴承(支承滚轮轴承,凸轮随动轴承)二侧具接触式油封RS 轴承(滚针轴承)一侧具有合成橡胶或聚氨基甲酸酯接触式油封-RS1 轴承一侧具亲钢板合成橡胶接触式油封-2RS1 轴承二侧具有ES1油封-RS 轴承(滚针轴承)两侧具RS油封-RZ 轴承一侧具亲钢板合成橡胶摩擦油封-2RZ 轴承两侧具RZ油封X 1.基本尺寸经修正后符合ISO标准2.柱形滚动面(支承滚轮轴承,凸轮随动轴承)-Z 轴承一侧具防尘盖(非摩擦油封)-2Z 轴承两侧具Z防尘盖-ZN 防尘盖位于止动槽异侧-2ZN 轴承两侧具Z防尘盖，外圈带止动槽-ZNR 同-ZN,且带止动圈-2ZNR 同-2ZN,且带止动圈保持架F 钢或特殊铸铁制造机削保持架J 钢板冲压成形保持架L 轻合金机削保持器M 黄铜机削保持架MP 窗型黄铜机削保持架P 玻璃织维增强尼龙6.6模注保持架TN 塑胶模注保持架Y 铜板冲压成型保持架V 满滚子轴承,(无保持架)VH 由非分离型滚子祝贺件构成的满滚子轴承(圆柱滚子轴承)其它轴承特性- 以下后缀之前省略了代号前的斜线轴承精度P4 尺寸精度符合ISO4级公差(比P5级精密)P4A 尺寸精度符合ISO4级公差,运行精度相当于AFBMA标准ABEC9级P5 尺寸及运行精度符合ISO5级公差(精度高于P6)P6 尺寸及运行精度相当于AFBMA标准ABEC9级PA9A 尺寸精度相当于AFBMA标准ABEC9级PA9B 尺寸精度相当于AFBMA标准ABEC9级,运行精度比PA9A高内部间隙C1 间隙小于C2C2 间隙小于普通级C3 间隙大于普通级C4 间隙大于C3C5 间隙大于C4当间隙后缀与P4,P5或P6结合时,间隙后缀省去C.例如:P6+C2=P62振动品质QE5 符合电动机用特别标准,尺寸及运转精度达P6，极低噪音QE6 符合电动机用标准,低噪音热处理S0 高达150摄氏度S1 高达200摄氏度S2 高达250摄氏度S3 高达300摄氏度S4 高达350摄氏度补充润滑W33 轴承外圈有润滑油槽三个油孔W33X 轴承外圈有润滑油槽六个油孔润滑剂HT 高温润滑(-20至+130摄氏度)LHT 低/高温滑脂(-40至+140摄氏度)LT 低温滑脂(??????)MT 中温滑脂(-30至+110摄氏度)三、SKF公司的滚动轴承，滚动轴承部件及附件的完整代号由基本代号和补充代号组成。
