下载文档原格式
环氧树脂胶的物理特性及其测试方法1. 粘度粘度为流体（液体或气体）在流动中所产生的内部磨擦阻力，其大小由物质种类、温度、浓度等因素决定。
按GB2794-81《胶粘剂测定法（旋转粘度计法）》之规定，采用NOJ-79型旋转粘度计进行测定。
其测试方法如下：先将恒温水浴加热到40℃，打开循环水加热粘度计夹套至40℃，确认40℃恒温后将搅拌均匀的A＋B混合料倒入粘度计筒中（选取中筒转子）进行测定。
2. 密度密度是指物质单位体积内所含的质量，简言之是质量与体积之比。
按GB4472之规定采用比重瓶测定。
相对密度又称比重，比重为某一体积的固体或液体在一定温度下的质量与相同体积在相同温度下水的质量之比值。
测试方法：用分析天平称取清洁干净的比重瓶的重量精确到0.001g，称量数为m1,将搅拌均匀的混合料小心倒入（或抽入）比重瓶内，倒入量至刻度线后，用分析天平称其重量，精确到0.001g，称量数为m2。
密度g/ml=(m2- m1)/V (V：比重瓶的ml数)3. 沉淀试验：80℃/6h<1mm测试方法：用500ml烧杯取0.8kgA料放入恒温80℃热古风干燥箱内烘6小时，观其沉淀量。
4. 可操作时间（可使用时间）测定方法：取35g搅拌均匀的混合料，测其40℃时的粘度（方法同1粘度的测定）记录粘度值、温度时间、间隔0.5小时后，再进行测试。
依次反复测若干次观其粘度变化情况。
测试时料筒必须恒温40℃，达到起始粘度值一倍的时间，即为可操作时间（可使用时间）。
5. 凝胶时间的测定方法：采用HG-1A凝胶时间测定仪进行测定。
取1g左右的均匀混合料，使其均匀分布在预先加热到150±1℃的不锈钢板中心园槽中开动秒表，同时用不锈钢小勺不断搅拌，搅拌时要保持料在圆槽内，小勺顺时针方向搅拌，直到不成丝时记录时间，即为树脂的凝胶时间，测定两次，两次测定之差不超过5秒，取其平均值。
6. 热变形温度聚合物耐热性的一种量度，是将聚合物试样浸在一种等速升温的适宜传热介质中，在简支梁式的静弯曲负荷作用下，测出试样弯曲变形达到规定值时的温度，即为热变形温度，简称HDT。
环氧树脂基础知识一 环氧简介 环氧树脂（Epoxy Resin ）是指分子结构中含有2个或2个以上环氧基并在适当的化学试剂存在下能形成三维网状固化物的化合物的总称，是一类重要的热固性树脂。
环氧树脂既包括环氧基的低聚物，也包括含环氧基的低分子化合物。
（环氧树脂是一种从液态到黏稠态、固态多种形态的物质。
它几乎没有单独的使用价值，只有和固化剂反应生成三维网状结构的不溶不熔聚合物才有应用价值，因此环氧树脂归属于热固性树脂。
属于网络聚合物范畴）分类：按室温下的状态，环氧树脂可分为液态环氧树脂和固态环氧树脂。
液态树脂指相对分子质量较低的树脂，可用作浇注料、无溶剂胶粘剂和涂料等。
固态树脂是相对分子质量较大的环氧树脂，是一种热塑性的固态低聚物，可用于粉末涂料和固态成型材料等双酚A 型环氧树脂双酚A 型环氧树脂是由二酚基丙烷（双酚A ）和环氧氯丙烷在碱性催化剂（通常用NaOH ）作用下缩聚而成。
液态双酚A 型环氧树脂：平均相对分子质量较低，平均聚合度n ＝0～1.8。
当n ＝0～l 时，室温下为液体，如YN1828，BE188(E-51)，YN1826(E-44)等。
固态双酚A 型环氧树脂：平均相对分子质量较高。
n ＝1.8～19。
当n ＝1.8～5时为中等相对分子质量环氧树脂。
软化点为55～95℃。
如长春化工BE501(E-20)，BE501(E-12)等。
溶剂型环氧树脂 是一种低分子量环氧树脂溶液。
将固体树脂与溶剂按照一定的比例混合而成。
例如BE501X75，主体树脂为501固体树脂（E-20），X 为溶剂（二甲苯），75代表固含。
环氧树脂的特性指标1. 环氧当量（或环氧值）：环氧当量（或环氧值）是环氧树脂最重要的特性指标，表征树脂分子中环氧基的含量。
环氧当量是指含有1mol 环氧基的环氧树脂的质量克数，以EEW 表示。
而环氧值是指100g 环氧树脂中环氧基的摩尔数。
环氧基的含量直接关系到固化物交联密度的大小。

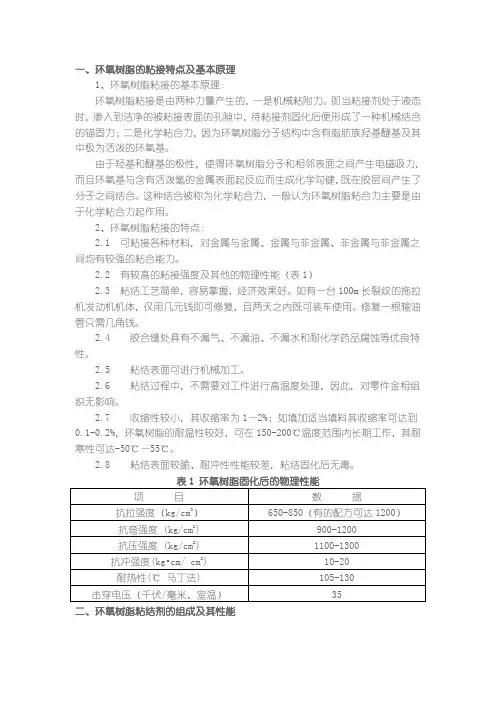

一、环氧树脂的粘接特点及基本原理1、环氧树脂粘接的基本原理：环氧树脂粘接是由两种力量产生的，一是机械粘附力。
即当粘接剂处于液态时，渗入到洁净的被粘接表面的孔隙中，待粘接剂固化后便形成了一种机械结合的锚固力；二是化学粘合力，因为环氧树脂分子结构中含有脂肪族羟基醚基及其中极为活泼的环氧基。
由于羟基和醚基的极性，使得环氧树脂分子和相邻表面之间产生电磁吸力，而且环氧基与含有活泼氢的金属表面起反应而生成化学勾健，既在胶层间产生了分子之间结合。
这种结合被称为化学粘合力，一般认为环氧树脂粘合力主要是由于化学粘合力起作用。
2、环氧树脂粘接的特点：2.1 可粘接各种材料，对金属与金属、金属与非金属、非金属与非金属之间均有较强的粘合能力。
2.2 有较高的粘接强度及其他的物理性能（表1）2.3 粘结工艺简单，容易掌握，经济效果好。
如有一台100m长裂纹的拖拉机发动机机体，仅用几元钱即可修复，且两天之内既可装车使用。
修复一根输油管只需几角钱。
2.4胶合缝处具有不漏气、不漏油、不漏水和耐化学药品腐蚀等优良特性。
2.5粘结表面可进行机械加工。
2.6粘结过程中，不需要对工件进行高温度处理，因此，对零件金相组织无影响。
2.7收缩性较小，其收缩率为1—2%；如填加适当填料其收缩率可达到0.1-0.2%，环氧树脂的耐温性较好，可在150-200℃温度范围内长期工作，其耐寒性可达-50℃—55℃。
2.8粘结表面较脆、耐冲性性能较差，粘结固化后无毒。
二、环氧树脂粘结剂的组成及其性能环氧树脂和固化剂是环氧树脂粘结剂的基本成份，但为了改变粘结层的韧性、抗磨性、耐热性、硬度及工艺性等，可加适量的增塑剂、填料和稀释剂。
1、环氧树脂：环氧树脂一般是指双酚A型环氧树脂，即由环氧氯丙烷与双酚A在碱的作用下缩合而成的高聚物，它具有一般高分子聚合物的通性。
根据不同条件，可以制得不同分子量的环氧树脂，其分子量在300-7000之间。
环氧树脂按分子量的不同，可分为低分子量、中分子量和高分子量三种。
TA DSC动力学方法在环氧树脂中的应用什么是动力学？动力学是研究化学反应过程的速率和反应机理的方法，它的研究对象是物质性质随时间变化的非平衡的动态体系。
用动力学的方法可以用于表征宏观变化的温度与时间，对于研究材料反应活性方面极为有用，而通过动力学实验可以为科研，工艺控制，质量控制提供相关的实验参数。
在实际应用方面，简单说，只需对三个样品做三个DSC 的实验，我们就可以预测最佳的固化温度，使用寿命和结晶度等等。
差示扫描量热技术已经广泛的应用于研究材料的物理变化和化学反应，由DSC曲线通常可以很直接的得到各种转变温度和转变热。
但在很多情况下，大家更想要得到的是其反应速率以及速率随温度的变化。
而要得到这方面的信息则需要建立的复杂模型来得到。
TA仪器公司针对这方面的应用提供了三个用于DSC动力学研究的软件：z Borchardt & Daniels 动力学软件（简称：B/D）z ASTM E-698 动力学软件z Isothermal 动力学软件通过这些软件可以很方便的得到反应级数（n或m），活化能（E），指前因子（Z）和反应速率常数（K）。
将这些数据应用于软件分析程序，就可以得到转化率（а）随时间（t）和温度（T）变化的曲线。
由于单一一种方法不能满足所有的转变，所以必须根据实际情况来选择动力学软件，这样才能得到有实际意义的动力学参数。
以下是三种模型对应的应用领域：模型方法应用Borchardt & Daniels 只需一次升温实验（建议升温速率低于10℃/min）热固性材料固化热塑性材料聚合化学降解ASTM E-698 至少需要三次不同升温速率实验（建议升温速率在1到20℃/min之间）热固性材料固化热稳定性差的材料降解热塑性材料聚合预测加工过程中潜在的危险性Isothermal 至少要在不同温度下进行三次等温实验自催化反应普通n级反应结晶体系光固化体系1．Borchardt & DanielsB/D是最常用的动力学软件，该方法假定反应遵循n级动力学原理，即遵循如下的方程：da/dt = k(T) [1-a]n [1]其中da/dt：是反应速率，单位（1/sec）а：是转化率，单位（无量纲）k(T)：是反应速率常数，单位（T）n：是反应级数，此方法同时需要由阿伦尼乌斯方程来确定反应速率常数：k(T) = Z e-E/RT [2]其中Z：是指前因子，单位（1/sec）E：是反应活化能，单位（J/mol）R：是气体常数，8.314J/mol.KT：是绝对温度，单位（K）将方程[2]两边取对数，即可得到：Ln k(T)=LnZ-E/RT [3]以Ln k(T)对1/T作图可以得到一条直线，如图1图1通过图1，反应的活化能和指前因子可以分别通过斜率和截距求得。

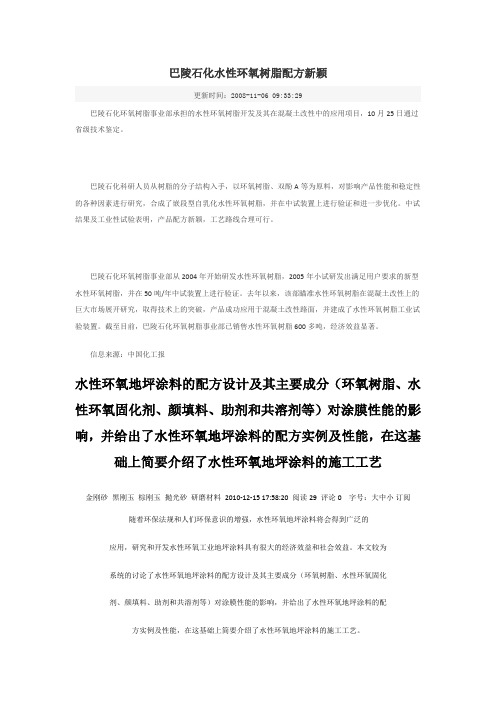

巴陵石化水性环氧树脂配方新颖更新时间：2008-11-06 09:33:29巴陵石化环氧树脂事业部承担的水性环氧树脂开发及其在混凝土改性中的应用项目，10月25日通过省级技术鉴定。
巴陵石化科研人员从树脂的分子结构入手，以环氧树脂、双酚A等为原料，对影响产品性能和稳定性的各种因素进行研究，合成了嵌段型自乳化水性环氧树脂，并在中试装置上进行验证和进一步优化。
中试结果及工业性试验表明，产品配方新颖，工艺路线合理可行。
巴陵石化环氧树脂事业部从2004年开始研发水性环氧树脂，2005年小试研发出满足用户要求的新型水性环氧树脂，并在50吨/年中试装置上进行验证。
去年以来，该部瞄准水性环氧树脂在混凝土改性上的巨大市场展开研究，取得技术上的突破，产品成功应用于混凝土改性路面，并建成了水性环氧树脂工业试验装置。
截至目前，巴陵石化环氧树脂事业部已销售水性环氧树脂600多吨，经济效益显著。
信息来源：中国化工报水性环氧地坪涂料的配方设计及其主要成分（环氧树脂、水性环氧固化剂、颜填料、助剂和共溶剂等）对涂膜性能的影响，并给出了水性环氧地坪涂料的配方实例及性能，在这基础上简要介绍了水性环氧地坪涂料的施工工艺金刚砂黑刚玉棕刚玉抛光砂研磨材料2010-12-15 17:58:20 阅读29 评论0 字号：大中小订阅随着环保法规和人们环保意识的增强，水性环氧地坪涂料将会得到广泛的应用，研究和开发水性环氧工业地坪涂料具有很大的经济效益和社会效益。
本文较为系统的讨论了水性环氧地坪涂料的配方设计及其主要成分（环氧树脂、水性环氧固化剂、颜填料、助剂和共溶剂等）对涂膜性能的影响，并给出了水性环氧地坪涂料的配方实例及性能，在这基础上简要介绍了水性环氧地坪涂料的施工工艺。
我国的工业地坪涂料目前基本上是溶剂型和无溶剂型环氧地坪涂料，溶剂型环氧地坪涂料含有较多的有机溶剂，这些有机溶剂在涂料的生产和施工阶段排入大气，污染环境，同时危害人类健康；无溶剂型环氧地坪涂料含有少量的活性稀释剂，常用的活性稀释剂为丁基环氧丙基醚（有一定毒性），采用自流平施工工艺，涂膜厚度为1- 5mm，成本较高且含有少量的挥发性有机溶剂。

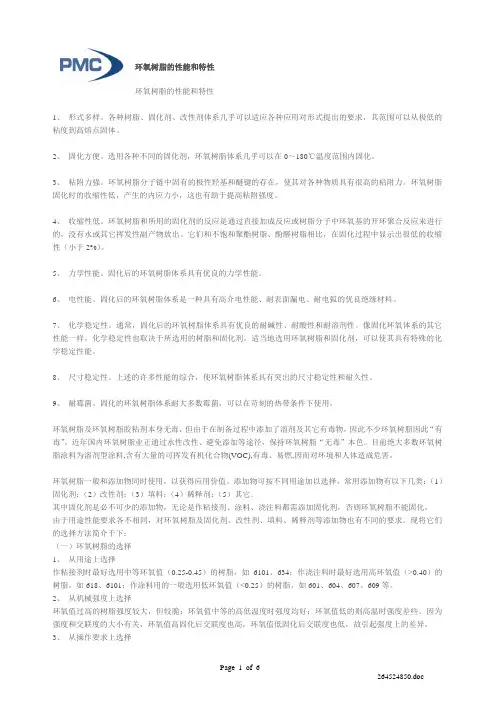

环氧树脂的性能和特性环氧树脂的性能和特性1、形式多样。
各种树脂、固化剂、改性剂体系几乎可以适应各种应用对形式提出的要求，其范围可以从极低的粘度到高熔点固体。
2、固化方便。
选用各种不同的固化剂，环氧树脂体系几乎可以在0～180℃温度范围内固化。
3、粘附力强。
环氧树脂分子链中固有的极性羟基和醚键的存在，使其对各种物质具有很高的粘附力。
环氧树脂固化时的收缩性低，产生的内应力小，这也有助于提高粘附强度。
4、收缩性低。
环氧树脂和所用的固化剂的反应是通过直接加成反应或树脂分子中环氧基的开环聚合反应来进行的，没有水或其它挥发性副产物放出。
它们和不饱和聚酯树脂、酚醛树脂相比，在固化过程中显示出很低的收缩性（小于2%）。
5、力学性能。
固化后的环氧树脂体系具有优良的力学性能。
6、电性能。
固化后的环氧树脂体系是一种具有高介电性能、耐表面漏电、耐电弧的优良绝缘材料。
7、化学稳定性。
通常，固化后的环氧树脂体系具有优良的耐碱性、耐酸性和耐溶剂性。
像固化环氧体系的其它性能一样，化学稳定性也取决于所选用的树脂和固化剂。
适当地选用环氧树脂和固化剂，可以使其具有特殊的化学稳定性能。
8、尺寸稳定性。
上述的许多性能的综合，使环氧树脂体系具有突出的尺寸稳定性和耐久性。
9、耐霉菌。
固化的环氧树脂体系耐大多数霉菌，可以在苛刻的热带条件下使用。
环氧树脂及环氧树脂胶粘剂本身无毒，但由于在制备过程中添加了溶剂及其它有毒物，因此不少环氧树脂因此“有毒”，近年国内环氧树脂业正通过水性改性、避免添加等途径，保持环氧树脂“无毒”本色。
目前绝大多数环氧树脂涂料为溶剂型涂料,含有大量的可挥发有机化合物(VOC),有毒、易燃,因而对环境和人体造成危害。
环氧树脂一般和添加物同时使用，以获得应用价值。
添加物可按不同用途加以选择，常用添加物有以下几类：（1）固化剂；（2）改性剂；（3）填料；（4）稀释剂；（5）其它。
其中固化剂是必不可少的添加物，无论是作粘接剂、涂料、浇注料都需添加固化剂，否则环氧树脂不能固化。

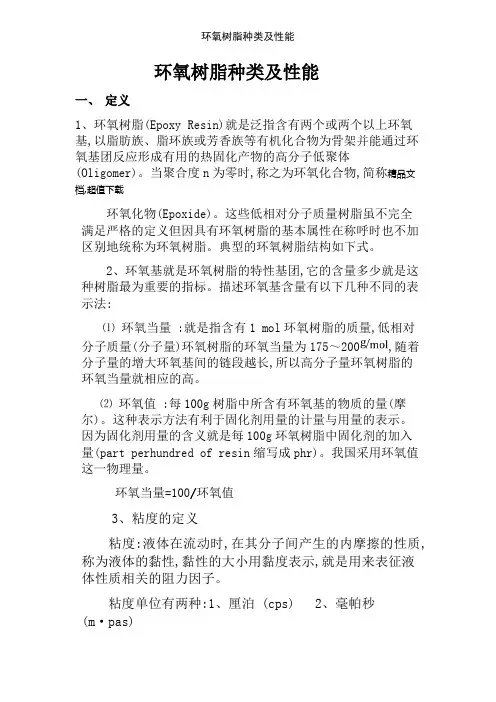

环氧树脂种类及性能一、定义1、环氧树脂(Epoxy Resin)就是泛指含有两个或两个以上环氧基,以脂肪族、脂环族或芳香族等有机化合物为骨架并能通过环氧基团反应形成有用的热固化产物的高分子低聚体(Oligomer)。
当聚合度n为零时,称之为环氧化合物,简称精品文档,超值下载环氧化物(Epoxide)。
这些低相对分子质量树脂虽不完全满足严格的定义但因具有环氧树脂的基本属性在称呼时也不加区别地统称为环氧树脂。
典型的环氧树脂结构如下式。
2、环氧基就是环氧树脂的特性基团,它的含量多少就是这种树脂最为重要的指标。
描述环氧基含量有以下几种不同的表示法:⑴环氧当量 :就是指含有1 mol环氧树脂的质量,低相对分子质量(分子量)环氧树脂的环氧当量为175～200,随着分子量的增大环氧基间的链段越长,所以高分子量环氧树脂的环氧当量就相应的高。
⑵环氧值 :每100g树脂中所含有环氧基的物质的量(摩尔)。
这种表示方法有利于固化剂用量的计量与用量的表示。
因为固化剂用量的含义就是每100g环氧树脂中固化剂的加入量(part perhundred of resin缩写成phr)。
我国采用环氧值这一物理量。
环氧当量=100/环氧值3、粘度的定义粘度:液体在流动时,在其分子间产生的内摩擦的性质,称为液体的黏性,黏性的大小用黏度表示,就是用来表征液体性质相关的阻力因子。
粘度单位有两种:1、厘泊 (cps) 2、毫帕秒(m·pas)1厘泊(cps)= 1 毫帕秒(m·pas)二、种类及性能1、双酚A型环氧树脂 :双酚A(即二酚基丙烷)型环氧树脂即二酚基丙烷缩水甘油醚。
在环氧树脂中它的原材料易得、成本最低,因而产量最大(在我国约占环氧树脂总产量的90％,在世界约占环氧树脂总产量的75％～80％),用途最广,被称为通用型环氧树脂。
由双酚A型环氧树脂的分子结构决定了它的性能具有以下特点:⑴就是热塑性树脂,但具有热固性,能与多种固化剂,催化剂及添加剂形成多种性能优异的固化物,几乎能满足各种使用需求。

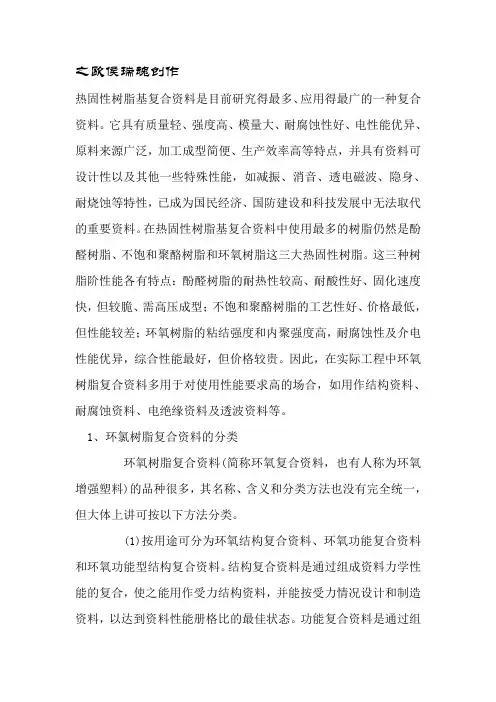

之欧侯瑞魂创作热固性树脂基复合资料是目前研究得最多、应用得最广的一种复合资料。
它具有质量轻、强度高、模量大、耐腐蚀性好、电性能优异、原料来源广泛，加工成型简便、生产效率高等特点，并具有资料可设计性以及其他一些特殊性能，如减振、消音、透电磁波、隐身、耐烧蚀等特性，已成为国民经济、国防建设和科技发展中无法取代的重要资料。
在热固性树脂基复合资料中使用最多的树脂仍然是酚醛树脂、不饱和聚酪树脂和环氧树脂这三大热固性树脂。
这三种树脂阶性能各有特点：酚醛树脂的耐热性较高、耐酸性好、固化速度快，但较脆、需高压成型；不饱和聚酪树脂的工艺性好、价格最低，但性能较差；环氧树脂的粘结强度和内聚强度高，耐腐蚀性及介电性能优异，综合性能最好，但价格较贵。
因此，在实际工程中环氧树脂复合资料多用于对使用性能要求高的场合，如用作结构资料、耐腐蚀资料、电绝缘资料及透波资料等。
1、环氯树脂复合资料的分类环氧树脂复合资料(简称环氧复合资料，也有人称为环氧增强塑料)的品种很多，其名称、含义和分类方法也没有完全统一，但大体上讲可按以下方法分类。
(1)按用途可分为环氧结构复合资料、环氧功能复合资料和环氧功能型结构复合资料。
结构复合资料是通过组成资料力学性能的复合，使之能用作受力结构资料，并能按受力情况设计和制造资料，以达到资料性能册格比的最佳状态。
功能复合资料是通过组成资料其他性能(如光、电、热、耐腐蚀等)的复合，以得到具有某种理想功能的资料。
例如环氧树脂覆铜板、环氧树脂电子塑封料、雷达罩等。
需要指出的是，无论使用的是资料的哪一种功能性，都必须具有需要的力学性能，否则再好的功能资料也没有实用性。
已有些功能资料同时还要有很高的强度，如高压绝缘子芯棒，要求绝缘性和强度都很高，是一种绝缘性结构复合资料。
(2)按成型压力可分为高压成型资料(成型压力5—30MPa)，如环氧工程塑料及环氧层压塑料；低压成型资料(成型压力＜2．5MPa)，如环氧玻璃钢和高性能环氧复合资料。
环氧树脂涂料常温固化剂的发展动态环氧树脂涂料常温固化剂的发展动态引言环氧树脂因其结构上特有的环氧基、羟基和醚键而具有优异的黏着性、绝缘性、防腐性和耐化学品性，成为最具代表性的、用量最大的高性能防腐涂料树脂品种之一。
每年世界上约有40%以上的环氧树脂用于制造环氧涂料，其中大部分用于工业防腐领域，比如桥梁、车辆、船舶、港口、矿山、石油、化工等领域。
但是环氧树脂只有配套使用特定的固化剂才能发生交联反应生成网状大分子，从而显示出优异的特性。
固化剂是环氧树脂涂料体系中不可或缺的组分，起着至关重要的作用。
可以说开发一种新的固化剂就相当于开发一种新的环氧树脂或新的应用领域。
因此，对现有固化剂的改性和新固化剂的开发是环氧固化剂的发展趋势。
1·固化剂对环氧树脂涂料性能的影响环氧树脂涂料的性能随固化剂种类的不同而有较大差异，主要表现在以下几个方面：（1）改进环氧树脂涂料的力学性能。
环氧树脂涂料的反应活性高、交联密度大，故涂膜抗蚀性好。
但同时也存在物理机械性能不足，如弹性较差、脆性偏大等问题，可以通过引入带柔性链段的固化剂，如带长链脂肪酸的聚酰胺予以改进。
（2）改进环氧树脂涂料的工艺性能。
环氧树脂涂料常在现场大规模施工，存在挥发物的毒性和在潮湿及低温环境下的可操作性问题。
近年来国内外开发了多种无毒或低毒，且具有优良的施工性、力学性能和抗蚀性的改性固化剂，如改性酮亚胺类固化剂。
（3）改进环氧树脂涂料的耐蚀性。
不同环氧固化体系的耐蚀性也有较大差别。
胺类固化剂固化的环氧树脂耐碱性好而耐酸性较差，因固化后形成的叔胺结构易与酸反应生成叔铵盐。
而酸酐固化剂固化的环氧树脂正好相反，耐酸性好而耐碱性较差，因固化后形成的酯基在碱性条件下发生不可逆的水解反应。
（4）进环氧树脂涂料的耐温性。
采用脂肪族胺固化剂固化的环氧树脂，其热变形温度较低，通常仅为70~80℃。
采用合适的芳香族固化剂或酸酐类固化剂，可使热变形温度提高至150℃左右，但后两类固化剂单独应用一般需在加热条件下固化。
新产品与新技术 环氧树脂高性能化的方法与机理 储九荣(西安交通大学电气学院绝缘研究所,西安,710049)摘 要 本文介绍了近年来国内外环氧树脂高性能化的方法与机理,包括结构化改性、橡胶改性、热塑性树脂改性、膨胀单体改性以及无机填料改性等。
关键词 环氧树脂,改性Abstract A description was given on the m odification methods and mechanisms of recently developments of epoxy resins with high performances by changing of structure,filling with rubbers, plastics,inorganic fillers and reacting with swell m onomers.K eyw ords epoxy resins,m odification 环氧树脂是平均每个分子含有两个或两个以上环氧基的热固性树脂。
由于环氧树脂易于加工成型、固化物性能优异而得到广泛应用。
航天、电子、电气等领域的发展,要求环氧树脂具有耐热、耐水、耐侯、耐冲击、低应力、粘接性等高性能,因此环氧树脂高性能化如环氧结构改性,环氧合金化,填充无机填料,膨胀单体改性以及研制新型固化剂等就成为研究开发目标之一。
1 环氧结构改性酚醛环氧树脂是开发较早、较为成熟的高官能度环氧树脂的重要品种。
它固化后具有较高的交联度,同时由于骨架中大量苯环的存在,使其具有较高的热变形温度和优良的热稳定性,兼有双酚A型环氧树脂和酚醛树脂的优点。
美国道化学公司的DE N431、DE N438、DE N439、DE N485环氧树脂官能团数分别为2.2、3.6、3.8、5.5。
此外由三聚氰酸与环氧氯丙烷在NaOH存在下进行缩合反应合成的环氧树脂有3个官能团,马丁耐热温度达250℃,含氮量达14%,具有阻燃性[1]。
环氧树脂操作环氧树脂化学过程与现象环氧树脂固化阶段环氧树脂与固化剂的混合是一种化学反应，它将液体化合物转变成固体。
这个转变所需的时间是固化时间。
环氧树脂这个固化过程，由液体阶段，到凝胶阶段，最后作用成固体阶段（图1）固化：混合的环氧树脂由液体阶段，到凝胶阶段，最后作用成固体阶段.1. 液体-操作时间操作时间（也是工作时间或使用期）是固化时间的一部份，混合之后，树脂/固化剂混合物仍然是液体和可以工作及适合应用。
为了保证可靠的粘接，全部施工和定位工作应该在固化操作时间内做好。
2.凝胶-进入固化混合物开始进入固化相（也称作熟化阶段），这时它开始凝胶或“突变”。
这时的环氧没有长时间的工作可能，也将失去粘性。
在这个阶段不能对其进行任何干扰。
它将变成硬橡胶似的软凝胶物，你用大姆指将能压得动它。
因为这时混合物只是局部固化，新使用的环氧树脂仍然能与它化学链接，因此该未处理的表面仍然可以进行粘接或反应。
无论如何，接近固化的混合物这些能力在减小。
3. 固体-最终固化环氧混合物达到固化变成固体阶段，这时能砂磨及整型。
这时你用大姆指已压不动它，在这时环氧树脂约有90%的最终反应强度，因此可以除去固定夹件，将它放在室温下维持若干天使它继续固化。
这时新使用的环氧树脂不能与它进行化学链接，因此该环氧表面必须适当地进行预处理如打磨，才能得到好的粘接机械强度。
详见表面预处理。
理解固化时间环氧反应的操作时间和固化时间对建筑和修补工作影响很大。
操作时间支配混合、应用、修正、成型、装配和紧固所需时间。
固化时间指挥你必须等待多少时间才能除去紧固夹具，或何时才能打磨，或对该对象进行下一步的工序。
二个因素决定环氧混合物的操作时间和固化时间——固化剂固化速度和环氧温度。
固化速度每种固化剂具有理想的固化温度范围。
在任一给定的温度，每个树脂/固化剂混合物在不同的范围内，将通过一些固化阶段。
选择固化剂使之适用你的工作温度和工作条件所需的操作时间。
该产品说明书和容器标签上标明了固化剂操作时间和固化时间。
