浅析低压电动机保护断路器的选型摘要：本文从电动机保护断路器的类型及特点、鼠笼式异步电动机的起动特性、电动机保护断路器脱扣曲线以及电动机保护断路器等几个方面来分析，为断路器选型和保护整定提供参考。

关键词：电动机保护；断路器；整定值引言现阶段电动机运行工况复杂，配电保护繁琐。

断路器避免误动，准确切除故障是选型的重中之重。

本文从电动机保护断路器的类型及特点、鼠笼式异步电动机的起动特性、断路器脱扣曲线分析等几个方面结合实际案例，为断路器选型提供一种简易计算方法。

1电动机保护断路器的类型及特点1.1电动机保护断路器有两大类：第一类，兼具过载保护和短路保护功能，脱扣器类型为热磁式和电子式。

第二类，只具有短路保护功能，短路保护元器件为磁脱扣线圈，也称单磁保护。

1.2电动机保护断路器有两大特点：第一个特点，除了遵循GB 14048.2-2008外，过载保护的反时限特性必须满足GB 14048.4-2010标准的要求，即约定不脱扣电流和约定约定脱扣电流对应的时间，还需要满足过载继电器的脱扣级别要求。

配电断路器过载保护曲线遵循的是GB 14048.2-2008标准中反时限断开特性。

第二个特点是磁保护或瞬时保护整定值相对配电型断路器高，一般12~15In 甚至更高，目的是为了躲过电动机起动时在第一个半波出现的接通电流峰值，避免磁保护误动作；配电型断路器的瞬时整定一般为10In。

2鼠笼式异步电动机的起动特性断路器的保护特性需要与电动机的工作特性相匹配。

如图1所示左侧曲线为鼠笼式电动机起动特性曲线，电机起动电流通常为4~8.4In，峰值发生在第一个半波，在第二、第三周波内急剧衰减。

右侧反时限脱扣曲线为保护电器过载保护曲线。

从图可知反时限脱扣曲线需保持在电动机正常运行电流和起动电流的上方，磁保护或瞬时保护整定值Irm＞I"d。

In为电动机额定电流（有效值）Id为电动机起动电流（有效值）I"d为接通电流峰值（峰值）图1 断路器与电动机特性曲线对比3电动机保护断路器脱扣曲线分析3.1热磁式电动机保护断路器以额定电流23A断路器为例，热脱扣范围为17~23A，磁脱扣电流为327A±20%。

低压元器件汇总1．施耐德：空气断路器MT，塑壳断路器NS，微型断路器，交流接触器LC1，热继电器LR2，信号灯、按钮XB2系列，隔离开关INT系列，避雷器PRD65系列，软起动器ATS48Q，变频器ATV系列, 电动机保护器GV2系列，双电源切换装置ATS系列，2．梅兰日兰：微型开关C65N，漏电开关Vigi，NC100H，3．上海人民电器：框架开关RMW1，DW15系列，ME系列，塑壳开关RMM1，DZ 系列，热继电器T系列，交流接触器B系列，CK1系列，4．ABB：空气断路器F系列，E系列(带MIC5.0P控制单元)，塑壳断路器S 系列，接触器A系列，热继电器UA， TA系列，变频器ACS800系列，ACS401系列，ACS601系列，软起动器PSTB系列，PSS系列，PST系列，微型断路器S250、S270系列，双电源切换装置DPT/SE系列，隔离开关E273系列，小型隔离开关E233，功率因数控制器RVC系列, 刀熔开关OESA, 电涌保护器OVR系列, 电动机保护继电器SPEM系列，避雷器OVR3N系列，5．西门子: 框架式断路器3WL系列(外配PM500加通讯接口)，塑壳断路器3VF、3VU系列，微型开关3RV系列，接触器3RT，3RU，3TF系列，热继电器3UF50，3UA系列，微型开关5SX7、5SX4系列，6．杭州之江开关厂：空气断路器HSW1系列，塑壳断路器HSM1系列，DZ20系列，交流接触器HSC1系列，微型开关HSM8系列，7．凯帆公司：空气断路器KFW2系列，塑壳开关KFM2，双电源切换开关KFQ 系列，8．上海华通开关厂：框架式断路器ZW1，塑壳断路器SM30S系列9．金钟默勒电器：框架断路器IZMH3分断能力为100KA、IZMB2分断能力为80KA、IZMN1分断能力为65KA，接触器DIL，热继电器Z系列，塑壳断路器NZM系列，微型断路器L7系列，10．常熟开关厂：塑壳断路器CM1系列，框架断路器CW1，交流接触器CK1，11．常州凯隆电器：塑壳开关CKM33系列，12．上海精益：交流接触器HC1，塑壳断路器HM3系列，框架断路器HA系列，双电源切换开关HMQ2系列，13．日本高田：双投开关TGMES系列，14．TCL国际电工：微型开关TIB系列，漏电开关TIBL系列，15．苏州燎原电器：塑壳开关SLM1系列，16．上海华通开关厂：框架式断路器ZW1系列，塑壳断路器SM30系列，微型断路器ZB30系列17．长征电器：框架断路器CB11，塑壳断路器CBM30，18．海格：微型断路器MD、ND，19．常熟富士电机公司：接触器SC系列，热继电器TK系列，变频器ACS800，软启动器PST、PSD系列，20．法国溯高美：双投装置SMVS，SIRCOVER型，21．沈阳斯沃：自动转换开关GLD系列，22．南京安网：SVS系列，23．惠州海格：微型断路器MC系列，24．厦门电气控制设备厂：双投隔离开关QAS，25．正泰：框架开关NA1-H，塑壳开关NM1-R系列，26．LG：框架开关ABE、ELB系列，27．北京爱劳：避雷器DSOP系列，28．上海雷诺尔：软起动器JJR系列，微型监控电机保护器RDB-A系列，29．无锡韩光：双投装置WHK系列，30．上海稳压器厂：稳压器SBW系列；31．德力西：塑壳断路器CDM7系列，微型断路器CDB7系列，32．通用电气：框架断路器MPA系列，塑壳断路器ND160系列，接触器M-CL 系列，热继电器RT系列；33．保定众诚电气公司: 电动机综合保护器ZT-MKB系列,34．天津万高:双电源切换WATSP系列,35．上海雷威科技: 浪涌保护器DR系列,36．长春腾新电气：智能控保装置ZT-MKB系列，37．上海维可：铁壳开关HH3、HH4系列，38．南京华通电器：动态补偿MUS-C，39．南自：变送器S3系列，40．环宇电器：框架断路器HUW1系列，塑壳断路器HUM8系列，接触器HUC1系列，微型开关HUM18系列，41．北京东方中光防雷公司：三相电源避雷器；42．天水213电器：热继电器JRS4系列，43．广西南宁奥丰电气有限公司：电源防雷器(法国CITEL)DS74R型，44．广州雷迅：避雷器FLD系列；45．日本三菱公司：框架断路器AE-SS系列，塑壳断路器NF系列，46．长征电器九厂：框架式断路器ME系列，47．韩国三和技研株式会社：热继电器EOCR系列，48．苏州智能配电：马达智能控制器ST503系列，49．其他：刀熔开关QSA系列，隔离开关QP系列，隔离开关HD13BX系列，自耦变压器QZB系列；箱变用元器件汇总1．F&G公司：环网柜SF6，2．LK公司：负荷开关LK-LBS(手动操作)，FZN45-12(手动操作)3．本公司：SF6负荷开关FLN36-12(手动操作)，4．德国DRIESCHER公司：SF6环网柜GISELA5．ABB：负荷开关NAL-12(手动操作), SF6负荷开关SFG-12(电动操作)6．意大利VEI公司：负荷开关ISARC1-04(手动操作)，。

施耐德断路器型号大全1. 断路器简介断路器是用于保护电气设备免受过电流的损坏的一种设备。

施耐德电气公司是世界知名的电气设备制造商之一，提供了广泛的断路器系列产品，以满足不同应用场景的需求。

2. 断路器的分类根据不同的特点和功能，施耐德的断路器可以分为多个系列和型号。

下面将介绍其中一些常见的系列和型号。

2.1 诺伊瞬变型断路器（Noark系列）•诺伊瞬变型断路器是一种高性能、高可靠性的低压断路器，适用于家庭、商业和工业用途。

•有多种型号可供选择，包括诺伊A系列、诺伊B系列和诺伊C系列。

•特点：–高短路分断能力，保护设备免受过电流损害。

–超快瞬态保护，提供额外的安全性。

–安装方便，使用灵活。

2.2 Multi 9系列断路器•Multi 9系列是一种模块化断路器，适用于住宅和商业用途。

•提供了多种额定电流和极数的型号，以满足不同的需求。

•特点：–可插拔模块，方便维护和更换。

–可定制的配件，可以灵活应对各种应用场景。

–高断路能力，有效保护电气设备。

2.3 PowerPact系列断路器•PowerPact系列是一种高性能、可定制化的断路器，适用于大型工业和商业用途。

•提供了多种型号，包括PowerPact H型、PowerPact J型和PowerPact L型等。

•特点：–高断路能力，可保护重要设备免受过电流和短路的损害。

–可定制的配件，以满足特定应用需求。

–先进的电子保护功能，提供可靠的安全性。

3. 施耐德断路器的选型要点在选择合适的施耐德断路器时，需要考虑以下要点：3.1 额定电流和额定短路中断能力根据需要保护的设备的额定电流和所在电路的额定短路中断能力来选择合适的断路器型号。

3.2 极数和安装方式根据设备的电气系统和安装空间的要求，选择合适的断路器极数和安装方式。

3.3 附加功能和配件根据特定的应用需求，选择具有附加功能和可定制配件的断路器，以提供更高的性能和安全性。

4. 施耐德断路器的应用领域施耐德的断路器系列产品广泛应用于以下领域：•住宅楼宇和商业建筑•工业生产线和设备•电力系统和配电网络•数据中心和通信基础设施5. 小结施耐德电气公司提供了丰富的断路器系列产品，包括诺伊瞬变型断路器、Multi 9系列断路器和PowerPact系列断路器等。

目录目录 (1)PCP产品选型 (2)第一章国产D2系列接触器型号说明 (3)第二章进口Tesys D系列接触器型号说明 (4)第三章进口Tesys F系列接触器型号说明 (5)第四章国产电容接触器系列接触器型号说明 (6)第五章国产LR2系列热继电器型号说明 (7)第六章进口LR9系列热继电器型号说明 (7)第七章进口LRD系列热继电器型号说明 (8)第八章热继电器和电子过流继电器的区别： (8)第九章 GV型号说明 (9)第十章 CA2系列继电器型号说明 (9)第十一章 CA*-KN 系列继电器型号说明 (10)第十二章 CAD系列继电器型号说明 (11)第十三章 XB6-E系列按钮/指示灯的选型 (12)第十四章 XVM系列组合信号指示灯（45mm型）的选型 (13)第十五章 XVB系列组合信号指示灯（70mm型）的选型 (14)第十六章标准K1/K2凸轮开关选型 (15)第十七章定制K1/K2凸轮开关选型 (16)第十八章继电器本体 (16)第十九章 XB2系列普通弹簧复位按钮 (17)第二十章 XB2系列带灯按钮 (17)第二十一章 XB2系列锁扣式急停按钮 (18)第二十二章 XB2系列指示灯 (19)第二十三章 XB2系列选择开关 (20)第二十四章 XB4系列普通弹簧复位按钮-螺钉夹紧接线 (20)第二十五章 XB4系列选择开关 (21)第二十六章 XB4系列钥匙开关 (21)第二十七章 XB4系列指示灯 (22)第二十八章 XB4系列带灯按钮 (22)第二十九章 XB4系列带LED灯的旋钮开关 (23)PCP产品选型第一章国产D2系列接触器型号说明第四章国产电容接触器系列接触器型号说明第六章进口LR9系列热继电器型号说明第八章热继电器和电子过流继电器的区别：第九章GV型号说明第十章CA2系列继电器型号说明第十一章CA*-KN 系列继电器型号说明第十二章CAD系列继电器型号说明第十三章XB6-E系列按钮/指示灯的选型1、XB6系列按钮及指示灯选型（经济型）选型提示型号说明型号组成XB6- E * * * * * C 开孔尺寸 16mm材料工程塑料A：圆形按钮外形C：方形D：长方形A：弹簧复位按钮D：选择开关G：钥匙开关产品类别F：自锁带灯按钮W：自复位带灯按钮V：指示灯1白色2黑色3绿色颜色4红色5黄色6蓝色8橙色LED灯电压J：带LED、12VB：带LED、24V触点形式1：1C/O2：2C/O产地C中国制造XVM系列组合信号指示灯（45mm型）选型提示型号说明型号组成XVM * * **** *外形尺寸mmB：24Vac/dc电压G：120VacM：230Vac光源类别1：白炽灯2：LEDR：红色注：颜色编码后缀发光类别颜色&发光A：橙色无后缀：恒定光源类别G：绿色后缀'5'：闪烁光源B：蓝色后缀'6'：闪光放电管蜂鸣器S：带蜂鸣器无标注则不带蜂鸣器XVM系列组合信号指示灯选型说明：XVM系列组合信号指示灯是完整供货指示灯组。

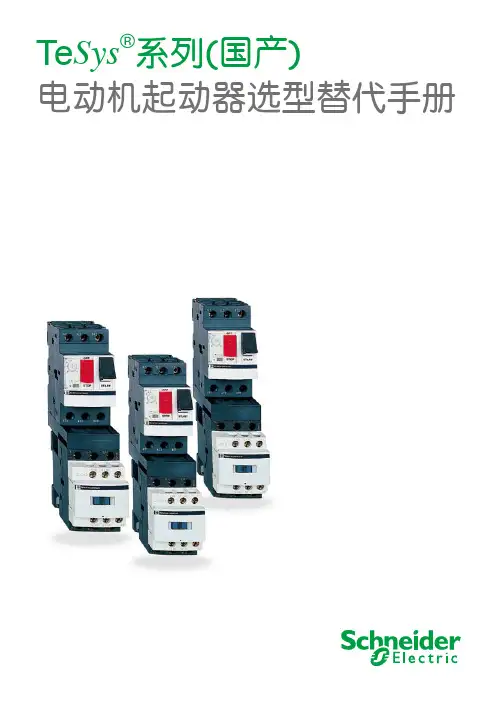

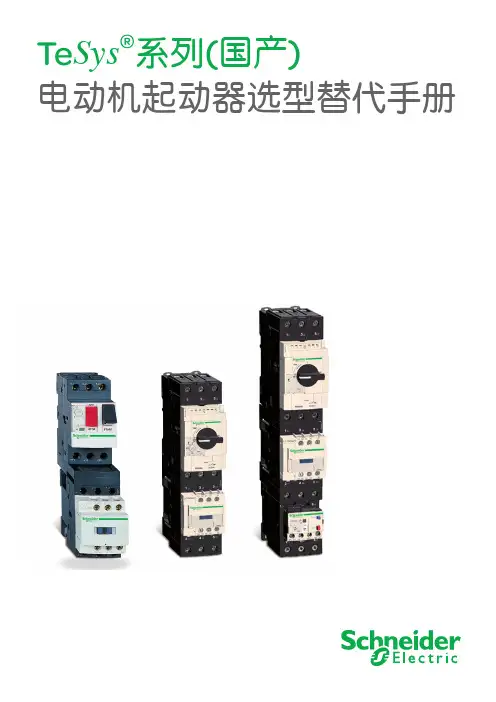

Te Sys®系列(国产)电动机起动器选型替代手册2 Te Sys®系列产品型号介绍3 Te Sys®系列三极接触器4 Te Sys®系列四极接触器5 Te Sys®系列可逆三极接触器6 Te Sys®系列中间继电器7 Te Sys®系列热继电器8 Te Sys®系列电动机继电器9 Te Sys®与D2产品型号对照Te Sys® 系列产品型号介绍LC1 D 09 7 M CLC1：接触器LC2：可逆接触器D：D系列产品09：AC3额定电流；T**：4NO主极AC1额定电流**8：2NO/2NC主极AC3额定电流11500, 15000,17000：对于115/150/170三个规格，末尾增加“00”线圈电压代码M：220V其余参见样本线圈电压类型5：50Hz7：50/60HzD：直流L：直流低功耗无：进口产品C：上海合资厂生产LRD：热继电器无：38A以下热继电器33：17～104A热继，与LC1D40～95接触器配合43：80～140A热继，与LC1D115～170接触器配合电流整定值范围22：16～24A其余参见样本无：进口产品C：上海合资厂生产KN：上海合资厂生产，KIR系列产品GV2：电动机断路器PM：Te Sys®国产系列旋钮操作ME：Te Sys®国产系列按钮式操作RT：Te Sys® D系列拨扣式操作P：Te Sys® D系列旋钮操作电流整定值范围10：4～6.3A其余参见样本无：进口产品C：上海合资厂生产CAD：控制继电器5：NO辅助触点数量0：NC辅助触点数量线圈电压代码M：220V其余参见样本线圈电压类型5：50Hz7：50/60HzD：直流L：直流低功耗无：进口产品C：上海合资厂生产LRD 33 22 CGV2 ME 10 CCAD 5 0 M 7 C45三极接触器螺丝固定接线方式AC-3类50/60Hz额定工作辅助基本型号重量三相电动机标准电流瞬时控制电路电压编码额定功率值(θ ≤ 60˚C)AC-3 触点组成一完整型号至440V 220V380V 660V 230V 400V 415V 440V 500V 690V 1000V kWkW kW kW kW kW kW A kg 2.2444 5.5 5.5—911LC1-D09pp C 0.32035.5 5.5 5.57.57.5—1211LC1-D12pp C 0.32547.5991010—1811LC1-D18pp C 0.3305.51111111515—3511LC1-D25pp C 0.370 7.515151518.518.5—3211LC1-D32pp C 0.375918.518.518.518.518.5—3811LC1-D38pp C 0.3801118.522222*********LC1-D40pp C 1.400152225303033305011LC1-D50pp C 1.40018.53037373737376511LC1-D65pp C 1.400223745455545458011LC1-D80pp C 1.590254545455545459511LC1-D95pp C 1.6103055595975807511500LC1-D11500pp C 2.50040758080901009015000LC1-D15000pp C 2.500559010010011011010017000LC1-D17000pp C 2.5006311011011012912910020500LC1-D205pp C 5.2007513213213216016014724500LC1-D245pp C 5.30010016018020020020016030000LC1-D300pp C 9.35011022022025025028018541000LC1-D410pp C 10.05014726528028035535533547500LC1-D475pp C 12.50020033537540040045045062000LC1-D620pp C 20.100(1) LC1-D09…38：夹持安装在35mm 5型导轨上或螺丝固定LC1-D40…95~：夹持安装在35mm 或75mm 5型导轨上或螺丝固定LC1-D40…95---：夹持安装在75mm 5型导轨上或螺丝固定LC1-D115…150---：夹持安装在2×35mm 5型导轨上或螺丝固定(2) 标准控制电路电压LC1-D09 (38)U 0.7...1.25 Uc BD CD ED FDMD LC1-D09pp LC1-D25pp LC1-D95pp LC1-D115pp6四极接触器螺丝固定接线方式无电感负载极数辅助触头数基本型号重量的额定电流控制电路电压编码(θ ≤ 60˚C)组成一完整型号AC-1Akg 204 -11LC1-DT20pp C 0.3652 211LC1-D098pp C 0.365254 -11LC1-DT25pp C 0.3652 211LC1-D128pp C 0.365324 -11LC1-DT32pp C 0.4252 211LC1-D188pp C 0.425404 -11LC1-DT40pp C 0.4252 211LC1-D258pp C 0.425标准控制电路电压LC1-D09...25 和 LC1-DT20...DT40U 0.7...1.25 UcBD CD ED FD MD 直流线圈标配内置抑流模块。

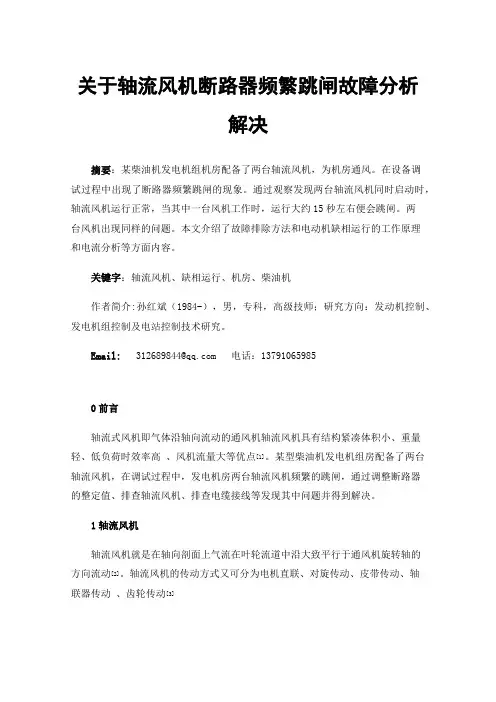

关于轴流风机断路器频繁跳闸故障分析解决摘要：某柴油机发电机组机房配备了两台轴流风机，为机房通风。

在设备调试过程中出现了断路器频繁跳闸的现象。

通过观察发现两台轴流风机同时启动时，轴流风机运行正常，当其中一台风机工作时，运行大约15秒左右便会跳闸。

两台风机出现同样的问题。

本文介绍了故障排除方法和电动机缺相运行的工作原理和电流分析等方面内容。

关键字：轴流风机、缺相运行、机房、柴油机作者简介:孙红斌（1984-），男，专科，高级技师；研究方向：发动机控制、发电机组控制及电站控制技术研究。

Email:****************电话：137****59850前言轴流式风机即气体沿轴向流动的通风机轴流风机具有结构紧凑体积小、重量轻、低负荷时效率高、风机流量大等优点[1]。

某型柴油机发电机组房配备了两台轴流风机，在调试过程中，发电机房两台轴流风机频繁的跳闸，通过调整断路器的整定值、排查轴流风机、排查电缆接线等发现其中问题并得到解决。

1轴流风机轴流风机就是在轴向剖面上气流在叶轮流道中沿大致平行于通风机旋转轴的方向流动[2]。

轴流风机的传动方式又可分为电机直联、对旋传动、皮带传动、轴联器传动、齿轮传动[3]某柴油机机房使用的是两台电机直连式轴流风机，为机房通风，将机房内的热量及废气通过风机的转动加压至358Pa，以25000m³/h的速度排除机房。

使机房内的空气保持畅通，保证柴油机增压器能够吸入足够的、有效的新鲜空气，保证柴油机做功使用，促进机组柴油燃烧，降低柴油机排放，达到节能环保、提高能源使用效率的目的。

2轴流风机配电箱轴流风机的电源由配电箱提供。

配电箱内装有两个型号为施耐德的GV2-ME14C/6-10A型断路器，分别为两台轴流风机提供三相交流电源。

断路器的额定电流为10A，通过手动按动断路器黑色按钮合闸，为4KW的轴流风机提供电源，轴流风机开始运转。

按动断路器红色按钮断路器断开轴流风机电源，轴流风机停止运转。
