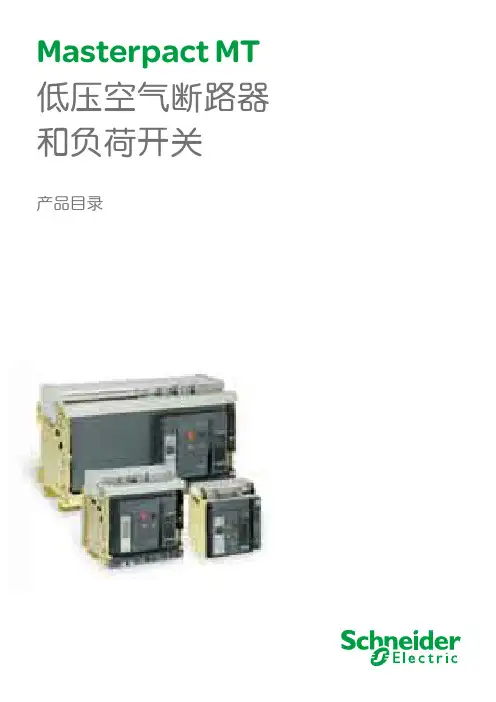

Masterpact MT低压空气断路器和负荷开关简化目录早期的 Masterpact 产品设立了世界范围空气断路器的新标准，多年后，许多制造厂也开发具有 Masterpact 革新特点如分断原理，模块化设计和复合材料的产品。

今天，施耐德电气又推出最新的 Masterpact MT 新产品，除了具有传统断路器特点之外 (抽出式，选择性和低维护性)，它们又具有了体积优化，内置通讯和测量功能。

Masterpact MT 采用最新技术，增强了产品性能和安全性，是具有容易安装、用户界面友好、操作方便、设计容易的划时代产品。

Masterpact MT系列断路器已通过中国3C 认证及船级社认证。

56E 58880出色源于个性新型 M a s t e r p a c tMasterpact MT 七种分断类型N1 - 标准型，适用于分断低等级短路电流N2 - 适用于一般的应用场合H1 - 适用于分断工业环境的高等级短路电流或两台变压器并联运行的电气系统中H1b - 适用于短路电流较大的工业行业H2 - 高性能型，适用于可能产生非常高短路电流的重工业领域H3 - 适用于既需要高性能的分断能力，又需要高水平配合的场合L1 - 具有高限流能力，用以保护馈电单元或当变压器额定功率提高时，提高开关柜的性能水平易集成于通信网Masterpact MT 可集成于一般管理系统中，优化设备的操作和维护。

通信结构是开放式的。

通过接口可适用于任何协议。

负荷开关负荷开关直接由断路器派生出来的，具有高质量和高性能的特点。

根据型号，负荷开关有 3 种 HA 、NA 和 HF 。

HF 安装了瞬时保护装置，防止短路时合闸。

一旦合闸，负荷开关不再提供保护与普通开关一样。

负荷开关常用于母联上。

特殊应用p 1000V 交流Masterpact NW H10 型断路器和负荷开关，800A 到 4000A, 3 极或 4 极，抽屉式，型号为 H10。

1408
6
2*1000
1408
6
3*1000
1408
6
1*1250
1760
6
2*1250
1760
6
3*1250
1760
6
1*1600
2253
6
2*1600
2253
6
3*1600
2253
6
1*2000
2816
6
2*2000
2816
6
3*2000
2816
6
1*2500
3521
6
2*2500
3521
6
1*3150
1.分励/失压线圈 2.多功能辅助开关 3.电动操作机构 4.漏电保护模块 5.电流表模块 6.电流互感器模块 7.延伸旋转手柄
施耐德电气公司宣传培训部-施耐德介绍- 06/2000
9
C 801 H
Compact C 塑壳断路器选型表
STR25DE
3P
F FC
附件
框架电流： 801：Ln=800A 1001:Ln=1000A 1251:Ln=1250A
分断能力 N1：40-55KA H1：65-100KA H2：100-150KA L1：130KA
控制单元 STR08，STR181 无保护 STR18M马达型保护 STR28D配电型保护 STR38S选择型保护 STR58U通用型保护 STR68U通用型保护 另有I，ALR，F，PIL，FV，T，W， R，Z，C，P，M等模块可供选择
瞬动保护（I） 可调 固定值
Ο:选件
:标准
STR68U
Ο Ο
Ο Ο Ο Ο Ο
施耐德电气公司宣传培训部-施耐德介绍- 06/2000

施耐德低压电器选型接触器：I<=7.5A LC1-D0922M5C I<=10A LC1-D1222M5C I<=15.3A LC1-D1822M5CI<=21A LC1-D2522M5CI<=27.2A LC1-D3222M5CI<=34A LC1-D4022M5CI<=42.2A LC1-D5022M5C ；I<=55.5A LC1-D6522M5CI<=68A LC1-D8022M5CI<=82A LC1-D9522M5C I<=98A LC1-D11522M5CI<=128A LC1-D15022M5C；I<=145A LC1-D17022M5CI<=175A LC1-D20522M5CI<=210A LC1-D24522M5CI<=260A LC1-D30022M5CI<=350A LC1-D41022M5CI<=410A LC1-D47522M5C I<=540A LC1-D62022M5C热继电器：I<=0.16A LRD-01C I<=0.25A LRD-02C I<=0.40A LRD-03C I<=0.63A LRD-04C I<=1A LRD-05C I<=1.6A LRD-06C I<=2.5A LRD-07C I<=4A LRD-08C I<=6A LRD-10C I<=8A LRD-12C I<=10A LRD-14C I<=13A LRD-16C I<=18A LRD-21C I<=24A LRD-22C I<=32A LRD-32C I<=38A LRD-35C I<=50A LRD-3357C I<=65A LRD-3359C I<=70A LRD-3361C I<=80A LRD-3363C I<=104A LRD-4365 I<=120A LRD-4367 I<=140A LRD-4369空气开关：电机的：I<=11A NSX100HMA12.5 3P I<=23A NSX100HMA25 3PI<=45A NSX100HMA50 3PI<=70A NSX100HMA80 3PI<=90A NSX100HMA100 3PI<=140A NSX160HMA160 3PI<=230A NSX250HMA250 3PI<=360A NSX400HMIC2.3M 400 3P I<=570A NSX630HMIC2.3M 630 3P配电的：I<=13A NSX100HTM16 3PI<=18A NSX100HTM25 3PI<=29A NSX100HTM32 3P I<=35A NSX100HTM40 3PI<=45A NSX100HTM50 3PI<=55A NSX100HTM63 3PI<=70A NSX100HTM80 3PI<=90A NSX100HTM100 3PI<=110A NSX160HTM125 3PI<=140A NSX160HTM160 3PI<=180A NSX250HTM200 3PI<=225A NSX250HTM250 3PI<=360A NSX400HMIC2.3 400 3P I<=600A NSX630HMIC2.3 630 3P三、中间继电器40、31、22CA2-DN□□M5C常闭接点数量常开接点数量四、框架断路器：I=800A 型号：MT08N13P MIC 5.0AI=1000A 型号：MT10N13P MIC 5.0AI=1250A 型号：MT12N13P MIC 5.0AI=1600A 型号：MT16H13P MIC 5.0AI=2000A 型号：MT20H13P MIC 5.0AI=2500A 型号：MT25H13P MIC 5.0AI=3200A 型号：MT32H13P MIC 5.0AI=4000A 型号：MT40H13P MIC 5.0ATD101B(分体式，P<=45kW)TD101BB(分体式，P>45kW，用三只电流互感器)TD101B-#-M(#用数字1~5代替，1：1A、2：6.3A、3：25A、4：63A、5：100A)(M代表有4~20mA输出，不输出时取消M)TD101BB-#-M(#用数字6~7代替，6：200A、7：400A)(M代表有4~20mA输出，不输出时取消M) 并注明电流互感器的变比。

Icu参数实际更高； Icu电流下可以分断2次！ 小于Icu电流故障下，可 以再次运行于额定电流；
Ics=100%Icu
Icu通常就是设备极限能力 ； Icu电流下只能分断一次； 大于Ics电流故障后，不能 再运行在额定电流；
运行故障后无需更换设备 ，维护费用低，停电时间短 ；
运行故障后，维护量大， 成本高，更适合使用在关注 一次性投资项目中。
部门 – 姓名 – 日期
2
Evolis
Sepam
Evolis
Sepam
Sepam Evolis Okken Blokset MT MT
MC系列多回路监控单 元
Evolis
Trihal MT
NS NS NS NS NS NRC1 2
VIGI NS
TeSys U PM810 Varplu s 重要回路
测量类型 版本 测量类型 电流保护类型 2: 配电 L, I 5: 选择性 L, S, I 6: 接地故障保护 L, S, I, G 基本型
2.0
电流型
功率型
5.0
5.0 A
5.0 D
6.0 A
6.0 D
部门 – 姓名 – 日期
1
产品概述：选型方式
8位代码完成MTE选型
MTE
0
6
H
3
D
5
A
2
5位代码实现 断路器本体部分选型 2位代码实现 断路器控制单元选型
中文菜单 双重整定 在线整定 可编程触点
● 价值 全面监测系统 电力参数
客户价值 方便操作和 系统集成
MIC 5.0D MIC 6.0D
部门 – 姓名 – 日期
2
技术革新III：全面的安全性

施耐德断路器选择1进线和分段断路器－空气断路器1.1一般规定变压器容量S≤800kV A，断路器选用MT06~16N 分断能力I cu=I cs=50kA, I cw=36kA (1s)控制单元选用Micrologic 5.0A变压器容量S ≥1000kV A，断路器选用MT20~40H1-H2分断能力I cu=I cs=65-100kA,I cw=65-85kA (1s)控制单元选用Micrologic 5.0A1.2应用举例配电变压器S9-630KV A, 4.5%,二次侧额定电流I n2＝909A，最大工作电流I2max＝957A，二次侧最大三相短路电流I k＝17.91kA，最小16.2kA1.2.1进线断路器选用MT12N2, 1250A,4P空气断路器,额定电流I n＝1250A(1)过载长延时保护－反时限，t＝k/I2整定电流：I r=1.05×957=1005A,取I r=0.8I n=1000A（整定范围500 ~ 1250A）即0.4~1.0I n长延时整定时间(6I r的动作时间)要与以下条件配合：1)应躲过最大一台电动机起动时间，或自动再起动时间；2)变压器二次侧最大短路时，过载保护动作时间不小于0.4s，即K=179102⨯0.45=(6⨯I r)2⨯t r=60002⨯t r得t=4.01s取t r＝4 s或t r＝8 s（级差为4s）当变压器过载1.3倍，即I=1.3⨯957=1244A时，若t r=4s保护动作时间：t=(60002⨯4)÷12442=93 s 可见，太保守－完全没有发挥变压器的过载能力取t r=8s(2)短路短延时保护整定电流I sd的整定应取以下两种情况最大者：1）一台变压器带总负荷（不含最大电动机负荷）加上最大一台电动机的起动电流；2）一台变压器带50％总负荷，加上另一段母线上电动机自动再起动电流；有时，为了简化计算，可取2.0~2.5倍变压器额定电流，即认为变压器最大尖峰电流不超过额定电流的2~2.5倍。

E58871 E58879
E58870 E58872
固定式垂直和水平后连接
在母排上连接 5 5
E58878
E58875
新型 Masterpact
解决之道 触手可及
过滤式分断 控制单元 P 的导航键
革新
越来越多的安全性……
过滤金属罩
灭弧室的新设计已经获得专利: 组件是由不锈钢片所组装而成的。灭弧栅吸 收分断过程中释放出来的能量，以限制对装置的影响。过滤和冷却释放出 来的气体，减少对外部的不良影响。
E58891
E58892
Masterpact MT N2, H1, H1b, H2, H3, L1 从 800 到 4000A
Masterpact MT H1, H2 从 4000 到 6300A
056477
056472
E58893
056473
3 3
E58869
E58879
E58880
新型 Masterpact
自动解除闭锁机构
具有解除闭锁机构的断路器，其分断能力达到 150kA，当短路电流高于 37kA (L1) 和 65kA (H3) 时，它会使断路器极快分断。而当短路电流低于这 个界限时，解除闭锁机构不会被触发，因此控制单元可以提供下级装置完 全的选择性。
智能控制单元……
今天，计算速度的提高和储存器体积的小型化丰富了控制单元的功能: 控 制单元为断路器提供更强的控制功能。控制单元能精确测量系统参数，计 算、储存数据，事件记录，信号报警，通信等。新的 Masterpact，装备了 Micrologic 控制单元，同时提供高度可靠的保护装置和精密测量仪器。
特殊应用
p 1000V 交流 Masterpact NW H10 型断路器和负荷开关，800A 到 4000A，3 极或 4 极， 抽屉式，型号为 H10。 p 直流 Masterpact NW 直流断路器和负荷开关，1000A 到 4000A，固定式和抽屉 式，有 N 和 H 型两种性能水平。 p 右侧中性极 MT H, L 型 800A 到 6300A 断路器和负荷开关，4 极，固定式和抽屉式，H1 和 H2 型两种性能水平。

施耐德低压电器选型接触器：I<=7.5A LC1-D09 22M5C I<=10A LC1-D12 22M5C I<=15.3A LC1-D18 22M5C I<=21A LC1-D25 22M5CI<=27.2A LC1-D32 22M5CI<=34A LC1-D40 22M5C I<=42.2A LC1-D50 22M5C ；I<=55.5A LC1-D65 22M5CI<=68A LC1-D80 22M5CI<=82A LC1-D95 22M5C I<=98A LC1-D115 22M5CI<=128A LC1-D150 22M5C；I<=145A LC1-D170 22M5CI<=175A LC1-D205 22M5CI<=210A LC1-D245 22M5CI<=260A LC1-D300 22M5C I<=350A LC1-D410 22M5C I<=410A LC1-D475 22M5C I<=540A LC1-D620 22M5C热继电器：I<=0.16A LRD-01C I<=0.25A LRD-02C I<=0.40A LRD-03C I<=0.63A LRD-04C I<=1A LRD-05C I<=1.6A LRD-06C I<=2.5A LRD-07C I<=4A LRD-08C I<=6A LRD-10C I<=8A LRD-12C I<=10A LRD-14C I<=13A LRD-16C I<=18A LRD-21C I<=24A LRD-22C I<=32A LRD-32C I<=38A LRD-35C I<=50A LRD-3357C I<=65A LRD-3359C I<=70A LRD-3361C I<=80A LRD-3363C I<=104A LRD-4365 I<=120A LRD-4367 I<=140A LRD-4369空气开关：电机的：I<=11A NSX100HMA 12.5 3PI<=23A NSX100HMA 25 3PI<=45A NSX100HMA 50 3PI<=70A NSX100HMA 80 3PI<=90A NSX100HMA 100 3PI<=140A NSX160HMA 160 3PI<=230A NSX250HMA 250 3PI<=360A NSX400HMIC2.3M 400 3P I<=570A NSX630HMIC2.3M 630 3P 配电的：I<=13A NSX100HTM 16 3P I<=18A NSX100HTM 25 3P I<=29A NSX100HTM 32 3P I<=35A NSX100HTM 40 3P I<=45A NSX100HT M50 3P I<=55A NSX100HTM 63 3P I<=70A NSX100HTM 80 3P I<=90A NSX100HTM 100 3P I<=110A NSX160HTM 125 3P I<=140A NSX160HTM 160 3P I<=180A NSX250HTM 200 3PI<=225A NSX250HTM 250 3P I<=360A NSX400HMIC2.3 400 3PI<=600A NSX630HMIC2.3 630 3P三、中间继电器40、31、22CA2-DN□□M5C常闭接点数量常开接点数量四、框架断路器：I=800A 型号：MT08N13P MIC 5.0AI=1000A 型号：MT10N13P MIC 5.0AI=1250A 型号：MT12N13P MIC 5.0AI=1600A 型号：MT16H13P MIC 5.0AI=2000A 型号：MT20H13P MIC 5.0AI=2500A 型号：MT25H13P MIC 5.0AI=3200A 型号：MT32H13P MIC 5.0AI=4000A 型号：MT40H13P MIC 5.0ATD101B(分体式，P<=45kW)TD101BB(分体式，P>45kW，用三只电流互感器)TD101B-#-M(#用数字1~5代替，1：1A、2：6.3A、3：25A、4：63A、5：100A)(M代表有4~20mA输出，不输出时取消M)TD101BB-#-M(#用数字6~7代替，6：200A、7：400A)(M代表有4~20mA输出，不输出时取消M) 并注明电流互感器的变比。

• 下划线部分表示开关的系列 • 按开关的系列分类
NS系列 主流产品，主要客户群为中高端用户 NS800以上系列 非主流产品，与框架式断路器重叠，一般较少使用 NSD系列 经济型产品，面向低端用户，价格低廉
塑壳式断路器的型号和分类 NS250N/3P TM250D
• 下划线部分表示开关的电流等级 • 按电流容量分类
630A 800A 1000A 1250A 1600A 2500A 3200A 4000A 5000A 6300A 2000A
框架式断路器的型号和分类 MT12H1/3P MIC 5.0A
• 下划线部分表示开关的分断能力 • 按分断能力分类
N 标准型 分断能力为42kA H1 高分断型 分断能力为65～100kA H2 高分断型 分断能力为100～150kA L1 超高分断型 分断能力为150kA以上
• 下划线部分表示开关的分断能力 • 按分断能力分类
N 标准型 H 高分断型 分断能力为6kA 分断能力为10kA
微型断路器的型号和分类---C65系列 C65N-C32/3P
• 下划线部分表示开关的特性曲线 • 按特性曲线分类
C 保护常规负载和配电线缆，瞬时脱扣电流为5～10倍In D 保护电动机或变压器，瞬时脱扣电流为10～14倍In
400A~630A开关脱扣器 电子式(STR23SE)：价格适中，整定范围大 电子式(STR53UE)：价格高昂，功能强大，但由于其高昂的价格导致 应用极少
微型断路器的型号和分类---C65系列 C65N-C32/3P
• 下划线部分表示开关为C65系列
微型断路器的型号和分类---C65系列 C65N-C32/3P
100A 160A 250A 400A 630A 800A 1000A 1250A

施耐德电气选型手册施耐德低压电器选型接触器:I<=7.5A LC1-D0922M5C I<=98A LC1-D11522M5C I<=10A LC1-D1222M5CI<=128A LC1-D15022M5C; I<=15.3A LC1-D1822M5C I<=145A LC1-D17022M5CI<=21A LC1-D2522M5C I<=175A LC1-D20522M5C I<=27.2A LC1-D3222M5C I<=210A LC1-D24522M5C I<=34A LC1-D4022M5C I<=260A LC1-D30022M5C I<=42.2A LC1-D5022M5C ; I<=350A LC1-D41022M5C I<=55.5A LC1-D6522M5C I<=410A LC1-D47522M5C I<=68A LC1-D8022M5C I<=540A LC1-D62022M5C I<=82A LC1-D9522M5C 热继电器:I<=0.16A LRD-01C I<=18A LRD-21C I<=0.25A LRD-02C I<=24A LRD-22CI<=0.40A LRD-03C I<=32A LRD-32C I<=0.63A LRD-04C I<=38A LRD-35C I<=1A LRD-05C I<=50A LRD-3357CI<=1.6A LRD-06C I<=65A LRD-3359CI<=2.5A LRD-07C I<=70A LRD-3361CI<=4A LRD-08C I<=80A LRD-3363CI<=6A LRD-10C I<=104A LRD-4365 I<=8A LRD-12C I<=120A LRD-4367I<=10A LRD-14C I<=140A LRD-4369I<=13A LRD-16C空气开关:电机的: 配电的:I<=11A NSX100HMA12.5 3P I<=13A NSX100HTM16 3PI<=23A NSX100HMA25 3P I<=18A NSX100HTM25 3PI<=45A NSX100HMA50 3P I<=29A NSX100HTM32 3PI<=70A NSX100HMA80 3P I<=35A NSX100HTM40 3PI<=90A NSX100HMA100 3P I<=45A NSX100HTM50 3PI<=140A NSX160HMA160 3P I<=55A NSX100HTM63 3PI<=230A NSX250HMA250 3P I<=70A NSX100HTM80 3PI<=360A NSX400HMIC2.3M 400 3P I<=90A NSX100HTM100 3PI<=570A NSX630HMIC2.3M 630 3P I<=110A NSX160HTM125 3PI<=140A NSX160HTM160 3PI<=180A NSX250HTM200 3PI<=225A NSX250HTM250 3PI<=360A NSX400HMIC2.3 400 3P I<=600A NSX630HMIC2.3 630 3P 三、中间继电器40、31、22CA2-DN??M5C常闭接点数量常开接点数量四、框架断路器:I=800A 型号:MT08N13P MIC 5.0AI=1000A 型号:MT10N13P MIC 5.0AI=1250A 型号:MT12N13P MIC 5.0AI=1600A 型号:MT16H13P MIC 5.0AI=2000A 型号:MT20H13P MIC 5.0AI=2500A 型号:MT25H13P MIC 5.0AI=3200A 型号:MT32H13P MIC 5.0AI=4000A 型号:MT40H13P MIC 5.0ATD101B(分体式，P<=45kW)TD101BB(分体式，P>45kW，用三只电流互感器)TD101B-#-M(#用数字1~5代替，1:1A、2:6.3A、3:25A、4:63A、5:100A)(M代表有4~20mA输出，不输出时取消M)TD101BB-#-M(#用数字6~7代替，6:200A、7:400A)(M代表有4~20mA输出，不输出时取消M) 并注明电流互感器的变比。

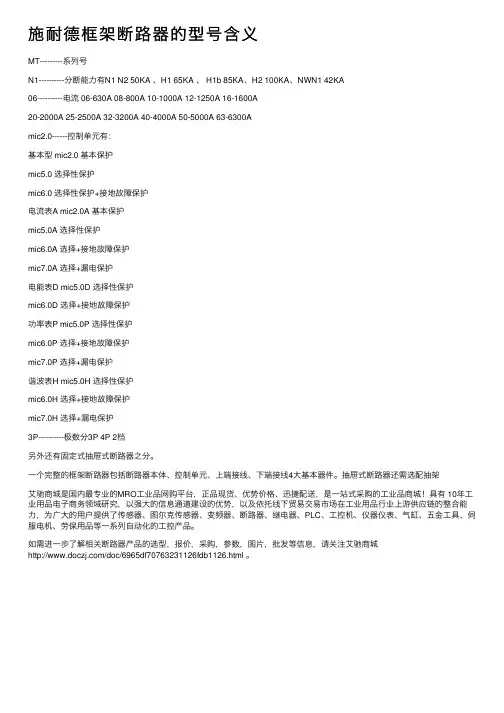

施耐德框架断路器的型号含义MT---------系列号N1----------分断能⼒有N1 N2 50KA 、H1 65KA 、 H1b 85KA、H2 100KA、NWN1 42KA06----------电流 06-630A 08-800A 10-1000A 12-1250A 16-1600A20-2000A 25-2500A 32-3200A 40-4000A 50-5000A 63-6300Amic2.0------控制单元有：基本型 mic2.0 基本保护mic5.0 选择性保护mic6.0 选择性保护+接地故障保护电流表A mic2.0A 基本保护mic5.0A 选择性保护mic6.0A 选择+接地故障保护mic7.0A 选择+漏电保护电能表D mic5.0D 选择性保护mic6.0D 选择+接地故障保护功率表P mic5.0P 选择性保护mic6.0P 选择+接地故障保护mic7.0P 选择+漏电保护谐波表H mic5.0H 选择性保护mic6.0H 选择+接地故障保护mic7.0H 选择+漏电保护3P----------极数分3P 4P 2档另外还有固定式抽屉式断路器之分。

⼀个完整的框架断路器包括断路器本体、控制单元、上端接线、下端接线4⼤基本器件。
