Flexsim5.0中文教程

Flexsim系统仿真软件5.0中文版Flexsim 是工程师、管理者和决策人对提出的“关于操作、流程、动态系统的方案”进行试验、评估、视觉化的工具。

它具有完全的 C++ 对象指定(object-oriented) 性，超强的 3D 虚拟现实（ 3D 动画），直观的、易懂的用户接口，卓越的柔韧性。

Flexsim 是世界唯一的在图形的模型环境中应用C++ IDE 和编译程序的仿真软件。

定义模型逻辑时，可直接使用 C++ ，而且可立刻编译到 Flexsim 中。

因为 Flexsim 具有高度的开放性和柔韧性，所以能为几乎所有产业定制特定的模型。

Flexsim 的主要特性如下 :一、模型Flexsim 采用经过高度开发的部件 (Object) 来建模。

部件表示商业过程中的活动、行列，即代表着时间、空间等信息。

建立模型时 , 只需要将相应的部件从部件库拖放到模型视图 (View) 中，各个部件具有位置 (x ， y ， z) 、速度 (x ， y ， z) 、旋转角度 (rx ， ry ， rz) 和动态的活动 ( 时间 ) 等属性。

部件可以被制造、被消灭 , 也可以相互移到另一个部件里，除了具有自身的属性外还可以继承他的部件的属性。

部件的参数是简单、快速、有效地建立生产、物流和商务过程模型的主要机能。

通过部件的参数设置，我们可以对几乎所有的物理现象进行模型化。

例如，机械手、操作人员、队列、输送机、叉车、仓库、交通信号、坦克、箱子等全都可用Flexsim 来建立模型，信息情报等“软”的部分也可很容易地使用Flexsim 功能强大的部件库来建模。

二、层次结构Flexsim 可以让建模者使模型构造更具有层次结构。

建立模型的时候，每一部件都使用继承的方法（即采用继承结构），可以节省开发时间。

Flexsim 可以让用户充分利用 Microsoft Visual C++ 的层次体系特性。

三、量身定做目前在市场上，像 Flexsim 一样能使用户自由自在的量身定制的仿真软件非常罕见。

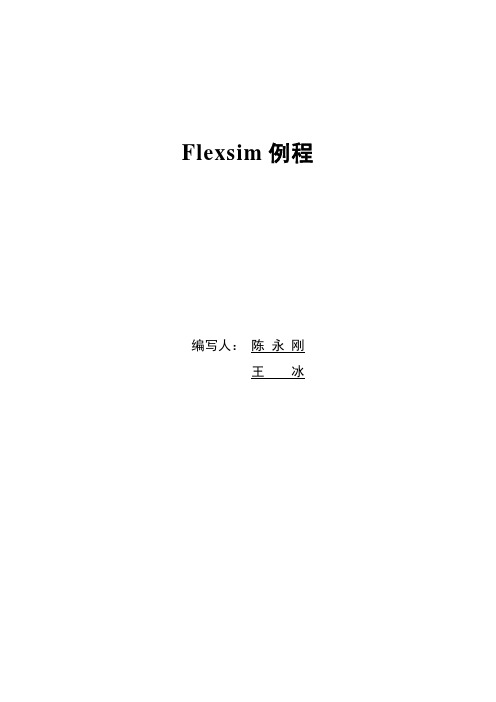

Flexsim例程编写人：陈永刚王冰一、简介通过这个例子，熟悉Flexsim基本的构成、菜单、工具栏，了解Flexsim建模的基本概念和步骤，以及结果的三维显示等。

这个例子中将会描述对三种不同产品的检测生产线过程。

二、构建模型：第1步. 打开Flexsim应用软件双击桌面上Flexsim图标，，如果安装没有错误，将会出现Flexsim软件菜单、工具栏、对象库以及正投影建模视图第2步. 编译通过点击软件界面下端的编译按钮，或Execute菜单中的Compile项。

在编译过程中，应用程序窗口右上端将会显示“正在编译，请等待...” (compiling, please wait…). 如果编译成功，将显示“Flexsim (compiled)”.一旦编译成功，你就可以建立自己的模型。

记住：打开一个模型，或建立一个新模型后，都要首先进行编译。

第3步: 从对象库中拖放一个源对象（ Source）到建模视图中，如图 1-2所示.Figure 1-2.第4步: 从对象库中拖放余下的物体到建模视图中，如图 1-3所示.有一个Source，一个Queue，三个Processors，三个Conveyor，一个Sink。

Figure 1-3. Your model should look like this when you are finished.You should have a Source, Queue, 3 Processors, 3 Conveyors, and aSink第五步: 对象建立完毕后，开始连接各对象间的端口连接端口来表示产品的流向，按住A键，同时用鼠标左键点击Source对象并且按住鼠标左键不放，然后拖动鼠标至Queue对象。

此时会出现一条黄线连接Source 和Queue对象。

然后松开鼠标左键，黄线将变成一条黑线，表示Source对象和Queue对象的端口已经连接上。

Figure 1-4.Yellow line appears during the drag.Figure 1-5. Black connection line when you release.如上所述，分别连接Queue到Processor，Processor到Conveyor，以及Conveyor到Sink的连线。

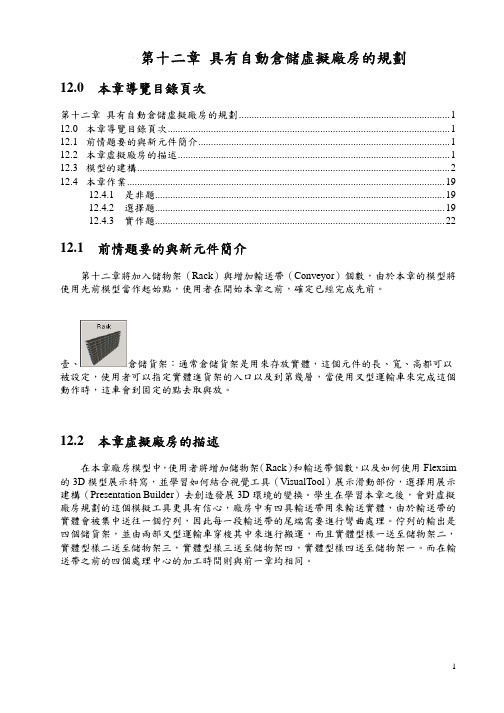

第十二章具有自動倉儲虛擬廠房的規劃12.0本章導覽目錄頁次第十二章具有自動倉儲虛擬廠房的規劃 (1)12.0本章導覽目錄頁次 (1)12.1前情題要的與新元件簡介 (1)12.2本章虛擬廠房的描述 (1)12.3模型的建構 (2)12.4本章作業 (19)12.4.1是非題 (19)12.4.2選擇題 (19)12.4.3實作題 (22)12.1前情題要的與新元件簡介第十二章將加入儲物架（Rack）與增加輸送帶（Conveyor）個數，由於本章的模型將使用先前模型當作起始點，使用者在開始本章之前，確定已經完成先前。

壹、倉儲貨架：通常倉儲貨架是用來存放實體，這個元件的長、寬、高都可以被設定，使用者可以指定實體進貨架的入口以及到第幾層，當使用叉型運輸車來完成這個動作時，這車會到固定的點去取與放。

12.2本章虛擬廠房的描述在本章廠房模型中，使用者將增加儲物架（Rack）和輸送帶個數，以及如何使用Flexsim 的3D模型展示特寫，並學習如何結合視覺工具（VisualTool）展示滑動部份，選擇用展示建構（Presentation Builder）去創造發展3D環境的變換。

學生在學習本章之後，會對虛擬廠房規劃的這個模擬工具更具有信心，廠房中有四具輸送帶用來輸送實體，由於輸送帶的實體會被集中送往一個佇列，因此每一段輸送帶的尾端需要進行彎曲處理。

佇列的輸出是四個儲貨架，並由兩部叉型運輸車穿梭其中來進行搬運，而且實體型樣一送至儲物架二，實體型樣二送至儲物架三，實體型樣三送至儲物架四，實體型樣四送至儲物架一。

而在輸送帶之前的四個處理中心的加工時間則與前一章均相同。

12.3模型的建構開始建構本章的模型之前，使用者需要下載先前的第十一章的模型。

STEP 1：下載第十一章的模型並且需要Compile在工具列上的選擇下載第十一章的模型。

選擇從先前所儲存的第十一章的模型（.fsm 的檔案名稱）的檔案後從工具列按按鈕，在使用第十一章的模型運轉前，一定要先編譯。

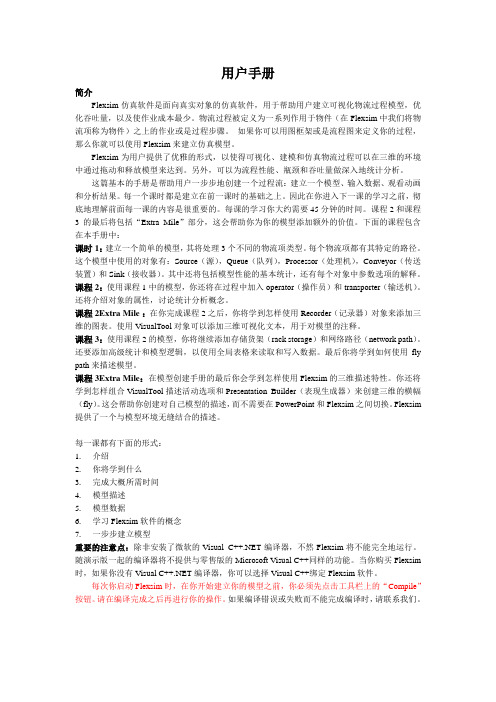

用户手册简介Flexsim仿真软件是面向真实对象的仿真软件，用于帮助用户建立可视化物流过程模型，优化吞吐量，以及使作业成本最少。

物流过程被定义为一系列作用于物件（在Flexsim中我们将物流项称为物件）之上的作业或是过程步骤。

如果你可以用图框架或是流程图来定义你的过程，那么你就可以使用Flexsim来建立仿真模型。

Flexsim为用户提供了优雅的形式，以使得可视化、建模和仿真物流过程可以在三维的环境中通过拖动和释放模型来达到。

另外，可以为流程性能、瓶颈和吞吐量做深入地统计分析。

这篇基本的手册是帮助用户一步步地创建一个过程流：建立一个模型、输入数据、观看动画和分析结果。

每一个课时都是建立在前一课时的基础之上。

因此在你进入下一课的学习之前，彻底地理解前面每一课的内容是很重要的。

每课的学习你大约需要45分钟的时间。

课程2和课程3的最后将包括“Extra Mile”部分，这会帮助你为你的模型添加额外的价值。

下面的课程包含在本手册中：课时1：建立一个简单的模型，其将处理3个不同的物流项类型。

每个物流项都有其特定的路径。

这个模型中使用的对象有：Source（源），Queue（队列），Processor（处理机），Conveyor（传送装置）和Sink（接收器）。

其中还将包括模型性能的基本统计，还有每个对象中参数选项的解释。

课程2：使用课程1中的模型，你还将在过程中加入operator（操作员）和transporter（输送机）。

还将介绍对象的属性，讨论统计分析概念。

课程2Extra Mile ：在你完成课程2之后，你将学到怎样使用Recorder（记录器）对象来添加三维的图表。

使用VisualTool对象可以添加三维可视化文本，用于对模型的注释。

课程3：使用课程2的模型，你将继续添加存储货架（rack storage）和网络路径（network path）。

还要添加高级统计和模型逻辑，以使用全局表格来读取和写入数据。

F l e x s i m软件的基本操作(总18页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--Flexsim软件的基本操作第1步：在模型中生成一个实体从左边的实体库中拖动一个发生器到模型（建模）视窗中。

具体操作是，点击并按住实体库中的实体，然后将它拖动到模型中想要放置的位置，放开鼠标键。

这将在模型中建立一个发生器实体，如下图所示。

一旦创建了实体，将会给它赋一个默认的名称，例如发生器（Source#，数字#为自从Flexsim应用软件打开后所生成的实体数）。

在以后定义的编辑过程中，可以对模型中的实体进行重新命名。

第2步：在模型中生成更多的实体从实体库中拖动一个暂存区实体放在发生器实体的右侧。

再从库中拖动3个处理器实体放在暂存区实体的右侧，如下图所示。

第3步：完成在模型中生成实体再拖出一个暂存区、一个处理器和一个吸收器实体放到模型中。

第4步：连接端口下一步是连接端口来安排临时实体的逻辑路径。

要连接一个实体的输出端口至另一个实体的输入端口，按住键盘上的“A”键，然后点击第一个实体并按住鼠标左键，拖动鼠标到下一个实体然后放开鼠标键。

将会看到拖动出一条黄色连线，放开鼠标键时，会出现一条黑色的连线。

首先，连接发生器到第一个暂存区。

然后连接此暂存区和每个处理器。

再连接每个处理器到第二个暂存区。

然后连接第二个暂存区到检验处理器。

然后连接检验处理器到吸收器，并连接到模型前端的第一个暂存区。

先连接检验处理器到吸收器，然后到第一个暂存区。

现在此模型的连接应如下图所示。

下一步是改变各实体的参数，以使它们按模型的描述来工作。

这里从发生器开始一直到吸收器逐个修改参数。

详细设计模型每个实体有它自己的参数视窗。

数据和逻辑会由此视窗添加到模型中。

双击一个实体进入该实体参数视窗。

在这个模型中，我们需要让3种不同的产品类型进入系统。

要完成这一要求，每个临时实体的类型（见Flexsim术语中“临时实体类型”的描述）将按照均匀分布被随机分配一个1到3之间的整数值。

第九章 Flexsim簡介9.0本章目錄與導覽第九章 Flexsim簡介 (1)9.0本章目錄與導覽 (1)9.1Flexsim簡介 (1)9.2虛擬廠房模型建造 (2)9.2.1虛擬廠房模型的描述 (2)9.2.2 四條檢驗品管線虛擬模型的建構 (2)9.3廠房的資料與即時數據 (12)9.4本章作章 (15)9.4.1 是非題 (15)9.4.2 選擇題 (15)9.4.3 實作題 (17)9.1Flexsim簡介Flexsim模擬軟體是一個以物件為導向的模擬軟體程式，建立可以幫助使用者想像規劃、流程、設計的模型，依不同決策變數之組合，分析使用率、產能、產出、前置時間、成本等策略，達到產能最大化、排程最佳化、半成品及庫存最小化、成本最小化目標。

提供使用者一個簡潔的編排方式，透過拖曳的方式輕鬆地建構出圖形化模式、功能齊全之元件庫並已詳細分類為樹狀結構、透過2D圖形化之模式建立，能自動產生3D實體化及VR虛擬實境之模式、控制面板能輕易控制模擬過程、透過元件編輯器能輕易地建立新的元件或修改現有的元件、允許使用者加入額外的功能及更改介面。

本章將幫助第一次使用者在Flexsim模擬軟體上，學習建立一個模擬模型的基礎。

基本的入門學習將帶使用者完成一個流程的設定步驟，建立一個模型，輸入資料，觀看動畫和分析輸出。

本章學習後，學生將了解設施規劃可以在滑鼠的點放之間完成一個廠房模型的建構。

本章將建立一個簡單的模型，將處理2個不同實體的型態，每一個型態將有一個明確的路徑，使用在這個模型的物件將有實體來源（Source），佇列（Queue），處理器（Processor），輸送帶（Conveyor）和實體出口（Sink），基本的模型特性的統計學將被介紹，每一個物件的參數選擇將被說明。

未來使用者將在過程中增加操作員（Operator）和運輸車（Transporter），物件屬性也會在隨後被介紹和統計概念，然後在未來三份講義，使用者現在將要學習如何在模型中使用紀錄器（Recorder），增加3D圖表與圖形的顯示。

第二章設施規劃的策略2.0 本章導引與目錄第二章設施規劃的策略 (1)2.0本章導引與目錄 (1)2.1有策略的設施規劃 (1)2.2發展設施規劃的策略 (2)2.3設施規劃的型態 (3)2.4設施規劃的範例 (4)2.5本章課後問題 (6)2.5.1 是非題 (6)2.5.2 簡答題 (6)2.1有策略的設施規劃設施規劃是設施規劃既然是一門決定如何讓有形的資產更能達成活動目標的學問。

也由於他由設施的位置與設施的設計組合而成，因此規劃就分成這兩大方向來進行。

由於變動成本會因為愈後面發現問題而成本愈高，所以很多學者才認為寫出計劃沒什麼，但是規劃才是所有的工作的重點。

什麼是策略規劃？先說什麼是策略？策略是一項藝術也是一項科學，用來運用公司的資源達成公司所有的目標。

由這樣的定義不難了解，設施規劃本身就很有策略的味道，歷史上來看，企業的策略很早之前就曾被限制在總裁級的權限範圍下，這包括有人員的任用、財經的管理、以及行銷。

也因此決策的決定過程，是完全不管下面的生產與製造要如何達成，不管分配以及派遣是否會造成困難、不管物料要如何處理、不管有沒有東西要採買、不管資訊系統要如何因應。

所以在沒有了解到製造部門的問題冒然接下一張積極的訂單時，這個開拓市場的行銷計劃可能就會失敗。

這是因為後端的人員、機具、與物料都還沒有準備好。

當代知名的天下、遠見、商業周刊、工業周刊、時代雜誌、與錢櫃雜誌，都極力的看重各國的競爭力。

台灣在2004年榮登亞洲最有競爭力的國家，由於重視競爭力的結果就是更強調製造生產力與製造技術，所以自然在規範製造決策時要同時與企業的策略結合。

雖然在真實的生產排程系統裏，策略考量還是比技術或是其它的考量更為重要。

可以確信的事，製造策略一定要和其它的因子(如物料儲存、物料搬運、物料保存與安全維護、以及物料的控制)有一個共同的策略聯盟以達成公司的目標。

2.2發展設施規劃的策略把目標變成行動，就要對組織的人員充分授權。
