石方开挖工艺流程框图

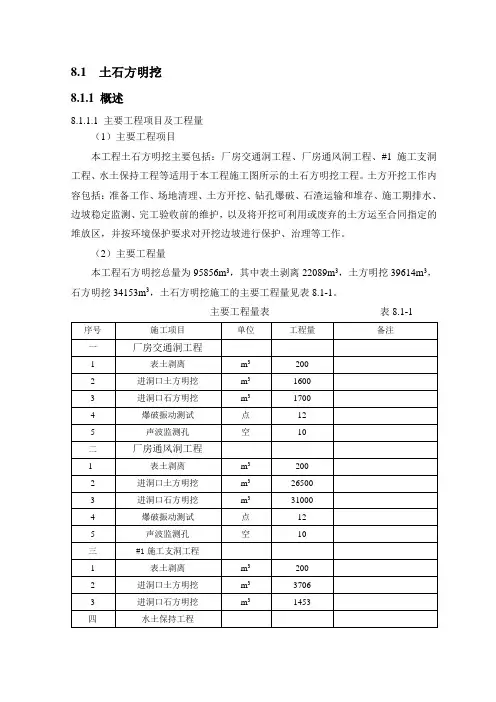

8.1 土石方明挖8.1.1 概述8.1.1.1 主要工程项目及工程量（1）主要工程项目本工程土石方明挖主要包括：厂房交通洞工程、厂房通风洞工程、#1施工支洞工程、水土保持工程等适用于本工程施工图所示的土石方明挖工程。

土方开挖工作内容包括：准备工作、场地清理、土方开挖、钻孔爆破、石渣运输和堆存、施工期排水、边坡稳定监测、完工验收前的维护，以及将开挖可利用或废弃的土方运至合同指定的堆放区，并按环境保护要求对开挖边坡进行保护、治理等工作。

（2）主要工程量本工程石方明挖总量为95856m3，其中表土剥离22089m3，土方明挖39614m3，石方明挖34153m3，土石方明挖施工的主要工程量见表8.1-1。

主要工程量表表8.1-18.1.1.2 工程地质条件（1）交通洞进（出）洞脸开挖边坡地质条件交通洞进(出)口布置在下水库进（出）水口北侧约70m的对外公路旁，山坡比高约30m，天然坡度为35°～55°，开挖边坡方向S19°W，高程234m以上弱风化白岗花岗岩裸露。

高程234m以下至高程225m公路，表部覆盖层厚约2m，全风化带厚1m～2m，强风化带厚约2m。

坡内通过F30、F43两条陡倾角断层。

两条断层走向均与开挖边坡方向近正交，从断层走向与开挖边坡的组合关系分析，两条断层对边坡稳定影响不大。

节理以走向为近SN和N40°～50°W的两组陡倾角节理为主，延伸较长。

顺坡向中、缓倾角节理分布较少，面较粗糙，多数延伸较短，连续性差，洞脸边坡整体较稳定。

此外，边坡表部高程230m～260m节理多张开，卸荷裂隙较发育，岩体稳定性差。

（2）通风洞进(出)口洞脸开挖边坡地质条件通风洞进(出)口洞脸山坡比高约90m，天然坡度为30°～40°，开挖边坡方向S88°W。

边坡表部覆盖层厚约0.4m，全风化带厚1.5m～7m，强风化带厚约1m～3m。

石质路堑挖方施工工艺流程一、施工方法1、根据地形、地质、开挖断面、施工机械配备以及开挖深度和岩石破碎情况，采用能保证边坡稳定和成型的爆破施工方法进行施工，若遇软石则采用大型推土机或挖掘机配合施工；若为坚石或次坚石，采用大型潜孔钻机钻眼，非电毫秒雷管微差挤压松动爆破进行石方爆破作业，严格控制单孔和一次起爆用药量，并辅以一定数量7655型风动凿岩机对非预裂爆破的边坡进行处理，石质高路堑边坡实施预裂爆破。

对爆破后大块石进行第二次解小，以作为路基填料。

边坡处采用光面爆破作业，爆破后的边坡进行修整，使之符合设计坡度要求，并及时防护，严格作好临时防排水工作，避免边坡受雨水冲刷和降雨入渗而失稳。

在具体实施时，须按照下述说明及相关要求报送各爆破工点的爆破作业实施方案，并经监理工程师鉴定，提出意见待建设单位和当地公安机关审定后方可进行。

一般爆破施工采用潜孔钻机钻眼，人工装药、堵眼，采用非电导爆系统起爆。

2、深孔爆破时，其边坡采用光面或预裂爆破技术施工，在边坡适当位置修建钻孔平台，三角架式潜孔钻机钻孔，钻机对位按“对位准、方向正、角度精”三要点来操作，采用不耦合装药，用设计段数的非电毫秒雷管绑于孔内药柱或药串上起爆。

3、光面爆破与主体爆破同时进行时，警戒距离按主体爆破的要求确定；单独实施光面爆破的，境界范围不得小于200m。

4、爆破完成后，用推土机配合挖掘机、装载机，将石碴装入自卸汽车运往填筑现场。

5、顺层路堑开挖要注意防止顺层滑坡发生，设计有锚索或锚杆地段，路堑挖至锚固标高后要及时锚固，待锚索或锚杆施工完毕后，经观测其边坡无异常变化后再开挖下一层。

直至到设计标高。

6、对路堑紧邻既有线处以保证既有线行车安全为重点，在开挖钻孔平台或基础时要采用控制爆破，必要时采用钢管排架加防护网防护；施工过程中，加强对施工机具、施工材料是否进入列车行车限界和接近电化网的安全距离的检查，当列车通过时停止施工。

二、施工工艺标准及要求路堑开挖石方爆破主要有两种形式，一种是深孔爆破，一种是浅孔爆破。

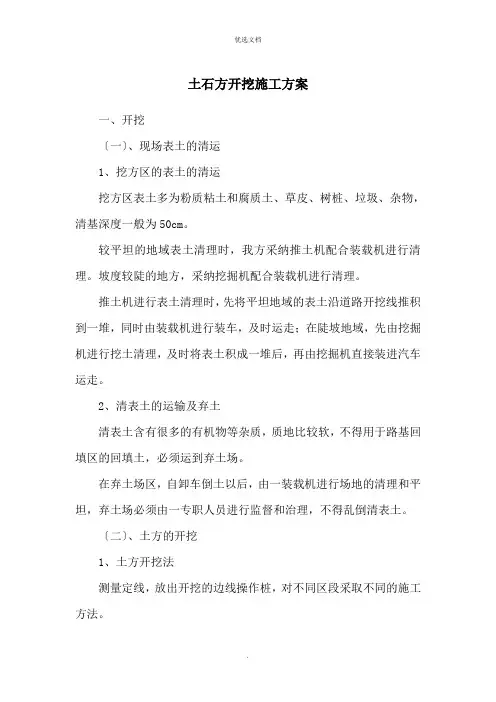

土石方开挖施工方案一、开挖〔一〕、现场表土的清运1、挖方区的表土的清运挖方区表土多为粉质粘土和腐质土、草皮、树桩、垃圾、杂物，清基深度一般为50cm。

较平坦的地域表土清理时，我方采纳推土机配合装载机进行清理。

坡度较陡的地方，采纳挖掘机配合装载机进行清理。

推土机进行表土清理时，先将平坦地域的表土沿道路开挖线推积到一堆，同时由装载机进行装车，及时运走；在陡坡地域，先由挖掘机进行挖土清理，及时将表土积成一堆后，再由挖掘机直接装进汽车运走。

2、清表土的运输及弃土清表土含有很多的有机物等杂质，质地比较软，不得用于路基回填区的回填土，必须运到弃土场。

在弃土场区，自卸车倒土以后，由一装载机进行场地的清理和平坦，弃土场必须由一专职人员进行监督和治理，不得乱倒清表土。

〔二〕、土方的开挖1、土方开挖法测量定线，放出开挖的边线操作桩，对不同区段采取不同的施工方法。

对较短的地域采纳横挖方法，深度不大时，一次性的挖到设计标高；当深度较大〔较高〕时，分成几个台阶进行开挖，每个台阶不得大于4米。

对较长的区段采纳纵挖法，宽度、深度不大时，按横断面全宽纵向分层开挖；对宽度、深度较大的路堑，采纳通道式纵挖法开挖。

对超长区段，采纳分段纵挖法开挖。

土方开挖采纳机械化施工方法：土方运距在100m左右，选用推土机推运；运距在100m以上，宜用挖掘机械配合自卸汽车施工。

开工前，应考虑排水系统的布设，预防在施工中线路外的水流入线内，并将线路内的水〔包含地面积水、雨水、地下渗水〕迅速排出，保证施工顺利进行。

对设计中拟定的纵横向排水系统，要随着路基的开挖，适时组织施工，保证雨季不积水，并及时安排边沟、边坡的修整和防护，确保边坡稳定。

路槽到达设计标高后，用平地机整平，刮出路拱，并预留压实量，最后用压路压实，检查压实度。

土石方施工时的主要机械设备有：推土机，铲运机，挖土机，装载机，平地机，压路机，自卸汽车。

2.土方的开挖方法土方开挖依据路堑走向深度和纵向长度，开挖方法可以分为横挖法、纵挖法及混合式开挖法三种。

土石方工程施工方案一、土方开挖：1、施工准备项目管理人员施工前及时察看现场周边建筑物、构筑物及其他设施，以掌握其直观的布置资料及是否有倾斜、裂缝等现象。

通过建设单位及监理单位与设计单位、勘探部门、规划部门、市政排水、自来水公司、煤气公司、电业公司、电信公司等部门取得联系，尽快掌握地下管线、管网、电缆、煤气等隐藏设施的布置情况，按照正常程序获取施工范围内原有地下各种管线设施的详细资料，并相应编制出详细的保护方案。

提前与建设单位进行沟通，安排好土方堆场，并做好相关相关防坍塌、防雨措施。

2、施工措施（1）土方开挖前先挖探沟，采取纵横两条，避免土方大面积开挖时破坏地下设施。

（2）运输道路上埋深较浅但不影响土方开挖的地下管线，其上设置过车钢质盖板对其保护。

（3）如发现古墓、出土文物等应及时向业主报告，与有关部门取得联系，不得擅自处理。

（4）地下所有设施的处理，要经过有关部门同意后方可进行。

（5）本工程挖土采取分层开挖，首先全面挖去一层，挖深约0.6米；整个土方的开挖顺序纵向按照支护结构的设计工况分为二层开挖，横向为减少空间效应的影响，以缩短工期，为每层的基坑支护施工创造最早的进场穿插时间，基坑土方采用分层分块、对称、限时进行开挖。

（6）开挖顺序应遵循开槽支撑、先撑后挖、分层开挖、严禁超挖的原则。

（7）挖土机分层挖土时严格按照项目交底，以免层高过大，造成基坑坑壁变形，对于周边建筑物、构筑物及其他设施造成不必要的影响或破坏。

（8）基坑开挖至标高时预留300mm由人工清槽，严禁超挖。

（9）在基坑开挖的同时，派专门人员搭设临边防护，防护围档距离坡1000mm，下设200mm挡水台，以防止自然地面积水流入基坑，防护围档的高度设为1200mm，立管和水平管均采用48×3.5的钢管搭设，立管间距为1500mm，刷红白漆及悬挂警示牌等以确保施工安全。

3、人工清槽机械挖土深度应高于设计槽深300mm,以免机械挖土扰动地基土，剩余300mm土层必须采用人工清理，人工清土同时必须有专职测量人员在槽底使用水准仪控制清土厚度，人工清土前由专职测量人员指挥建立槽底标高控制网，每点都用个控制白灰作好明显的标记，并对之采取保护措施，在清土之前对工人进行详细的交底，严禁超挖。

土方开挖施工工艺流程图(DOC 33页)土方开挖施工工艺流程图NY测量放样检测记录 拟定方案清除表土 挖 土 方 路面与边沟施挖主路基断面质量检测报工程施工准备NY石方开挖施工工艺流程图检测并记录各路基报工程挖方路基NY测量检测拟定清除选择选择炮打眼设安全警爆报工程施工NY路堑报工程挖方路堑路基填筑施工工艺流程图NNNY Y YN 填料备填料施工测施工准分层碾压整按规范对压实度检查测报工程报工程报工路基分层摊铺整型 拟定YNY上层填料填筑分层填压至路汇总各类各层碾压或报工程报工程师路基填筑塑料排水板施工工艺框图NY测量铺第一压路机铺第二压路机拟定施报工程施工塑料排水板机械就位打塑料排水板裁埋设沉降板铺最后一检测、记N报工程Y进入下一石灰掺灰土施工工艺框图经预 定 时 间 闷 料准备粉碎土或运洒水预湿施工N养报工程Y 施工结级配碎石底基层施工流程框图NNYYNN Y施工放未筛分碎石和石屑 在碎石场加原材料、级拟定报工程报工程报工程报工程准备YN Y运摊整碾补充拌和和备报工程二灰碎石基层施工工艺框图NY N交工验配合比试验 备厂 运拟定检查整修报工程报工原材料NYNY摊铺机摊铺整平 压路机碾压洒水养护 检测各类数碾压施工测报工程施工结水泥稳定碎石基层施工工艺框图NY NY配合比试验 备 厂 运摊铺机摊铺整平 压路机碾压洒水养护施工测拟定检查整修报工程报工原材料NY检测各类数碾压报工程施工结沥青混合料厂拌施工工艺框图NYNNYN Y沥青混沥青取样沥青混合料沥青沥青加热 脱水、骨料进退 分类、分各骨料自动报工报工报工沥青混N Y 混合料质量、保温、出厂、保沥青砼路面面层施工工艺框图NYYNN施工测量进行路面结构基层面洒透层油、粘机械摊铺、纵、横接缝按《规范》检测质量、进行温报 路面面层沥拟定沥青砼结报工程报工程检查、整修、YN YNY基层面洒沥青混合料机械摊取样检测质量并记表面养护并控清除不合格按工程师审批的试验路段检测并报报工程沥青路面面层水泥砼路面施工工艺框图YN YY施工测支设模板、安装传力杆砼 摊振捣原材料配报工程报工程拟定N检测质量、记报工程Y段落施圆管涵施工工艺框图NYNN YN YN Y 留设标准检测报工程砂石料配报工砼拌施工YY NN YNYN采购下涵接缝报工程进出口各进出口各检测并记涵背材料报工程报工程砂石砂浆、砼配报工施工结Y盖板涵施工工艺框图NNNY YYN放 拟定原材料试验、基坑开挖、整基础砌筑、原材料配留设试块并报工报工程报工程报工程施工NYN YN Y YNY台身，台留设标准压试盖板留设标准压试盖板安装 涵背材料分报工程报工程报工报工程师审N报工程Y涵洞工程施通道施工工艺框图NYNYYN NYN拟定测量基坑开挖、铺筑、夯实检测并记录浇注基础、检测砼强砂石料、报工程报工程报工程工程报工程施工YYNYYNNYY N砼浇台身、牛腿检测砼强涵顶铺检测并记录箱内铺枕梁、报工程报工报工程报工报工程师审工程交YNY浆砌片石边沟施工工艺框图NYN施工测基坑，修整，夯拟定各材料分砂浆配合报工报工程施工检测并记录翼墙检验并NYNY检测尺寸，浆、干砌片石边检测砌筑质量水泥沙采购各报工程报工程检测并报Y浆砌片石防护排水施工工艺框图N Y砌筑工程施工测基坑、基拟定各材料分砂浆配合报工施工YNYN修整，夯实检测尺寸，位置，边坡基浆砌片石 检测砌筑质量与采集各种压试标准养留设报工程报工程报工程YNY浆砌块石挡墙施工工艺框图N Y施工测基坑，槽拟定各材料分砂浆配合报工施工清理，勾缝报工程砌筑工程NYNYN修整，夯实检测尺寸，位置，边坡基浆砌片检测砌筑质量与采集各种留设标准压试报工程报工程师YNY桥梁钻孔桩施工工艺框图NY 清理墙面，勾缝报工程检测并报砌筑工程重新修桩基施NYNN NY Y YYNY NYN Y搭设工作桩位放埋置护钻孔、终孔检查：孔深、备取样退货钢筋取土砼砼配合取样备砂、石退报工程自检报NYNYNNY Y下钢筋再检查灌注水经工程师撤出钢筋笼试报工程钻孔桩质量自检并自检成进入下一道扩大基础施工工艺框图NYN Y施工放基坑开整修、夯实检测尺寸、位置、标支原材料、配拟定报工程报工程师施工NNY YNY浇筑基础养 护检测质量、记备 料留设标准压试报工程报工程报工程施工结桥梁墩台工程施工工艺框图NNYY N配合比试钢筋制台身、墩柱施工拟定报工程报工程各原材YNYNY墩、台帽施工留设标准压试留设试标准养压 试报工程报工程整理并检施工结先张法预应力梁板施工工艺框图NYNY穿预应力钢铰线 调整初应力预应力钢铰线制作 准备张拉横梁及放松式砂筒张拉预应力钢铰线张拉机具校验 安装钢筋骨架预埋件及模板 钢筋骨架及预埋件制作 模板制作或整修选用混凝土配合比 混凝土拌和 浇筑混凝土 制作试块并养护报工程师检验报工程师检验清理台面及涂。

石方开挖施工方案⑴ 开挖原则① 石方爆破作业以小型及松动爆破为主，严禁过量爆破。

② 对坡面2m范围内采用光面爆破和预裂爆破技术。

⑵ 施工工艺流程施爆区管线调查→ 爆破设计与设计审批→ 配备专业施爆人员→ 爆区放样→ 用机械或人工清除施爆区覆盖层和强风化岩面→ 放样与布孔→ 钻孔→ 爆破器材检查与测验→ 炮孔检查与废碴清除→ 装药并安装引爆器材→ 布置安全岗和撤出施爆区及飞石、强地震波影响区内的人、畜→ 起爆→ 清除瞎炮→ 解除警戒→ 测定爆破效果（包括飞石、地震波对施爆区内外构成损伤及损失）→ 装、运石方与整修边坡→ 落底至设计高程。

① 开凿台阶作业面先清除地表杂物和覆盖土层，施作小爆破形成台阶作业面。

② 布孔根据设计要求放出开挖轮廓线，各炮孔位，予以编号并插木牌逐孔写明孔深、孔径、倾斜角方向及大小。

此时，可同时施工防护用的直立式排架。

③ 钻孔钻孔是爆破质量好坏的重要一环，应严格按照爆破设计的位置、方向、角度进行钻孔，先慢后快。

钻孔过程中，必须仔细操作，严防卡钻、超钻、漏钻和错钻；装药前必须检查孔位、深度、倾角是否符合设计要求，孔内有无堵塞、孔壁是否有掉块以及孔内有无积水。

如发现孔位和深度不符合设计要求时，及时处理，进行补孔或透孔，严禁少打眼，多装药。

孔口周围的碎石、杂物清除干净，对于孔口岩石破碎不稳固段，应进行维护，避免孔口形成喇叭状。

钻孔结束后应封盖孔口或设立标志。

④ 装药应严格按设计的炸药品种、规格及数量进行装药，不得欠装、超装，而影响爆破效果。

并按设计安装起爆装置。

预裂炮眼为空气柱间隔装药，主炮眼药卷集中装在底部。

⑤ 炮孔堵塞预裂炮孔堵塞长度一般为口部1m左右，主炮眼药卷上部孔眼全部填塞，堵塞材料采用粘土。

⑥ 爆破网路敷设网路敷设前应检验起爆器材的质量、数量、段别并编号、分类，严格按设计敷设网路。

网路敷设严格遵守《爆破安全规程》中有关起爆方法的规定，网路经检查确认完好，具有安全起爆条件时方可起爆。

路基土石方施工方法1、清表在施工前根据公路逐桩用地坐标表放样道路红线，用挖掘机开挖出道路两侧的红线沟，路基用地范围内树木、灌木丛等均应在施工前，砍伐或移植。

路基用地范围内的垃圾、有机物残渣及原地面以下30cm内的草皮、农作物根系和表土全部清除，树根也应全部挖去。

路堤基底在清除表土之后，应在填筑前进行压实，分层回填压实至原地面标高，其压实度应符合设计要求。

对于部分挖方路段，在挖方完成后进行夯实，基底回填压实度不小于96%。

2、路基开挖1、施工方法及工艺路基土方开挖采用机械开挖为主（推土机、挖掘机、装载机配合自卸汽车进行），施工时分段进行，每段自上而下分层开挖，并及时用人工配合机械整修边坡，对不便机械施工段，采用人力施工。

石方开挖采用小型风机或手风钻钻孔爆破，开挖石方边坡时采用光面、松动爆破方式进行。

路基开挖和填筑前，首先做好永久性或临时性截、排水沟，并与原有的排水系统相贯通，保证开挖区和填筑区排水畅通，防止路基开挖边坡受雨水浸泡垮坍以及路堤填筑区内有积水浸泡或集中水流冲刷现象发生。

土石方开挖施工工艺框图边桩测设剥除覆盖层施工准备横向分层边坡截水路堤填筑降坡开路 炮位选择布置凿岩、钻孔清方 纵向分段台阶划分分层开挖边坡清刷边沟开挖边坡控制场地排水装药现场设置堆土、弃土起爆土方石方2、施工程序测量放样→施作路堑顶截、排水沟→挖除山体表层植被和覆盖层→挖土方→钻孔爆破石方→推土机、装载机、挖掘机和汽车作业→清理边坡→修筑排水系统。

主要施工方法(1)开挖前，按要求做好场地清理及拆除。

对适用于种植草皮的表土，应储存于指定地点，用作弃渣场的复耕土。

(2)对满足路基填料要求的开挖土石方尽量以挖作填，挖方段与填方段施工互相协调、统一调配，力争填、挖、借、弃合理。

(3)应自上而下分层开挖，不得超挖，严禁掏底开挖。

(4)对于短而深的路堑，土方开挖采用横向全宽挖掘法，路堑较深时可采用多层开挖法，每层高度3～4米；对于较长的路堑，土方开挖可采用纵挖法，即先沿路堑纵向挖掘一通道，然后将通道向两侧拓宽，上层通道拓宽至路堑边坡后，再开挖下层通道；当路线纵向长度和挖深都很大时，采用混合式开挖法，即先沿路堑纵向挖通道，然后沿横向坡面挖掘，以增加开挖断面。

路基土石方开挖、回填施1(1)(2)(3)(4)、国家、交通部、建设部、湖南省现行设计、施工规范、验收标准及有关文件。

路基开挖回填施工方案为了加快我标段施工进度，使工程达到更高质量要求，我项目部结合《技术规范》与实际情况特写此方案。

路基工程简况：本工段路基土方11.2385万m3，石方27.9749万m3。

路基施工采用“信息化施工”，即保证施工信息的流通顺畅，使试验数据有效的完成信息传递、反馈和调节态。

一、123二、1外的土及植被应注意保护，并应保证业主避免由于污染而承担的索赔或罚款。

2．施工期间加强环保意识，保持工地清洁，控制扬尘、杜绝撒漏材料，保护农田排灌系统。

三、安全保护措施1．在工程施工期间，施工队应在现场设一名专职安全员，该专职安全员经过培训具有担任安全工作的资格，且熟悉所施工的工作类型，其工作包括制定健康保护与事故预防措施和个人检查，查看所有安全规则与条例的实施情况，驻地管理人员一律佩证上岗。

2．安全标志：施工队应在本工程现场周围配备、架立并维修必要的标志牌，以为其34四、1（1（2（3应采取措施降低含水量。

2．场地清理（1）路基用地范围内的树木、灌木丛等均应在施工前砍伐或移植。

砍伐的树木应堆放在路基用地之外，并妥善处理。

(2)路基用地范围内的垃圾、有机物残渣及原地面以下至少10－30cm内的草皮、农作物的根系和表土予以清除，并堆放在弃土场内。

原地面要进行填前碾压，使其压实度达到规定要求。

（3）路基用地范围及取土场范围内的树根应全部挖除，并将路基用地范围内的坑穴填平夯实。

3（1（2）（34（1（2（3）（4（5）土方地段的路床顶面标高，应考虑由压实产生的下沉量其值由实验确定，路床顶面以下300mm的压实度或顶面以下换土超过300mm时，压实度均应不小于96%。

（6）当因气候条件使挖出的材料无法按照规范要求用于填筑路基和压实时应停止开挖，直到气候条件转好。

5．石方开挖根据地形地质开挖断面及机械配备情况采用能保证边坡稳定的方法施工。
