数控G代码

数控编程G代码
目录
• G代码基础 • G代码指令详解 • G代码编程实例 • G代码优化与注意事项 • G代码的发展趋势与未来展望
01
G代码基础
G代码的定义与特点
01
G代码（也称为G-code）是一种数控编程语言，用于控制 数控机床（CNC机床）的运动和加工过程。
02
G代码具有高度的灵活性和通用性，可以在不同的数控机床上 使用，并且可以通过修改参数和程序来控制机床的各种运动和
G代码的编程原理要求程序员对机械加工、刀具、材料等有一定的了解，以确保加工过 程的准确性和安全性。
G代码的编程步骤
确定加工工艺
根据工件图纸和加工要求，确定加工 工艺和参数，如刀具、切削参数、加 工顺序等。
监控与调整
在加工过程中，需要实时监控机床的 运动状态和加工结果，根据需要进行 调整和优化。
01
详细描述
使用G代码编程，可以方便地控制数控机床 的刀具路径，实现简单零件的加工。例如， 使用G00指令快速定位到起始点，使用G01 指令进行直线插补，使用G02和G03指令进 行圆弧插补等。
复杂零件的G代码编程
总结词
适用于复杂形状的零件，如曲面、异形件等。
详细描述
对于复杂零件，需要使用更高级的G代码编程技巧。例如，使用G28指令自动返回参考 点，使用G21和G20指令设置单位为毫米或英寸，使用G28指令自动返回参考点等。此
G04-定时延时
总结词
该指令使刀具在设定的时间内暂停移动 ，实现延时效果。
VS
详细描述
G04指令用于定时延时，使刀具在设定的 时间范围内暂停移动，常用于等待冷却液 冷却、工件加工完成等操作，以提高加工 质量和效率。
03

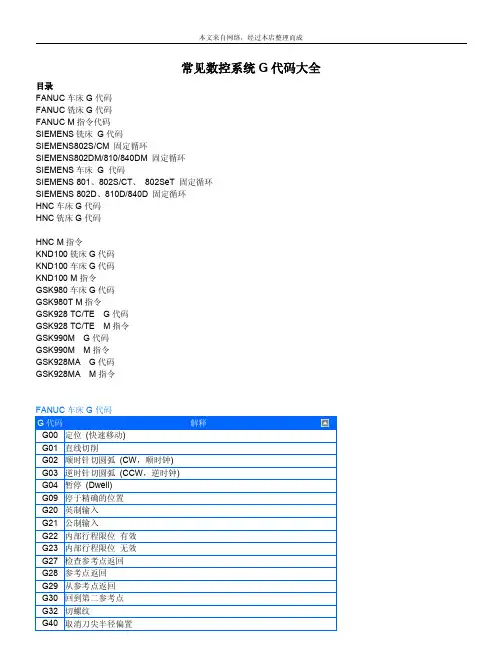

常见数控系统G代码大全目录FANUC车床G代码FANUC铣床G代码FANUC M指令代码SIEMENS铣床G代码SIEMENS802S/CM 固定循环SIEMENS802DM/810/840DM 固定循环SIEMENS车床G 代码SIEMENS 801、802S/CT、802SeT 固定循环SIEMENS 802D、810D/840D 固定循环HNC车床G代码HNC铣床G代码HNC M指令KND100铣床G代码KND100车床G代码KND100 M指令GSK980车床G代码GSK980T M指令GSK928 TC/TE G代码GSK928 TC/TE M指令GSK990M G代码GSK990M M指令GSK928MA G代码GSK928MA M指令FANUC车床G代码G00 定位(快速移动)G01 直线切削G02 顺时针切圆弧(CW，顺时钟)G03 逆时针切圆弧(CCW，逆时钟)G04 暂停(Dwell)G09 停于精确的位置G20 英制输入G21 公制输入G22 内部行程限位有效G23 内部行程限位无效G27 检查参考点返回G28 参考点返回G29 从参考点返回G30 回到第二参考点G32 切螺纹G40 取消刀尖半径偏置G41 刀尖半径偏置(左侧)G42 刀尖半径偏置(右侧)G50 修改工件坐标；设置主轴最大的RPM G52 设置局部坐标系G53 选择机床坐标系G70 精加工循环G71 内外径粗切循环G72 台阶粗切循环G73 成形重复循环G74 Z 向步进钻削G75 X 向切槽G76 切螺纹循环G80 取消固定循环G83 钻孔循环G84 攻丝循环G85 正面镗孔循环G87 侧面钻孔循环G88 侧面攻丝循环G89 侧面镗孔循环G90 (内外直径)切削循环G92 切螺纹循环G94 (台阶) 切削循环G96 恒线速度控制G97 恒线速度控制取消G98 每分钟进给率G99 每转进给率支持宏程序编程FANUC铣床G代码G00 顶位(快速移动)定位(快速移动)G01 直线切削G02 顺时针切圆弧G03 逆时针切圆弧G04 暂停G15/G16 极坐标指令G17 XY 面赋值G18 XZ 面赋值G19 YZ 面赋值G28 机床返回原点G30 机床返回第2和第3原点*G40 取消刀具直径偏移G41 刀具直径左偏移G42 刀具直径右偏移*G43 刀具长度+ 方向偏移*G44 刀具长度- 方向偏移G49 取消刀具长度偏移*G53 机床坐标系选择G54 工件坐标系1选择G55 工件坐标系2选择G56 工件坐标系3选择G57 工件坐标系4选择G58 工件坐标系5选择G59 工件坐标系6选择G73 高速深孔钻削循环G74 左螺旋切削循环G76 精镗孔循环*G80 取消固定循环G81 中心钻循环G82 反镗孔循环G83 深孔钻削循环G84 右螺旋切削循环G85 镗孔循环G86 镗孔循环G87 反向镗孔循环G88 镗孔循环G89 镗孔循环*G90 使用绝对值命令G91 使用增量值命令G92 设置工件坐标系*G98 固定循环返回起始点*G99 返回固定循环R点G50比例缩放G51G68坐标系旋转G69支持宏程序编程FANUC M指令代码M00 程序停M01 选择停止M02 程序结束(复位)M03 主轴正转(CW)M04 主轴反转(CCW)M05 主轴停M06 换刀M08 切削液开M09 切削液关M30 程序结束(复位) 并回到开头M48 主轴过载取消不起作用M49 主轴过载取消起作用M94 镜象取消M95 X坐标镜象M96 Y坐标镜象M98 子程序调用M99 子程序结束SIEMENS铣床G代码D 刀具刀补号F 进给率(与G4 一起可以编程停留时间)G G功能(准备功能字)G0 快速移动G1 直线插补G2 顺时针圆弧插补G3 逆时针圆弧插补CIP 中间点圆弧插补G33 恒螺距的螺纹切削G331 不带补偿夹具切削内螺纹G332 不带补偿夹具切削内螺纹. 退刀CT 带切线的过渡圆弧插补G4 快速移动G63 快速移动G74 回参考点G75 回固定点G25 主轴转速下限G26 主轴转速上限G110 极点尺寸，相对于上次编程的设定位置G110 极点尺寸，相对于当前工件坐标系的零点G120 极点尺寸，相对于上次有效的极点G17* X/Y平面G18 Z/X平面G19 Y/Z平面G40 刀尖半径补偿方式的取消G41 调用刀尖半径补偿, 刀具在轮廓左侧移动G42 调用刀尖半径补偿, 刀具在轮廓右侧移动G500 取消可设定零点偏置G54 第一可设定零点偏置G55 第二可设定零点偏置G56 第三可设定零点偏置G57 第四可设定零点偏置G58 第五可设定零点偏置G59 第六可设定零点偏置G53 按程序段方式取消可设定零点偏置G60* 准确定位G70 英制尺寸G71* 公制尺寸G700 英制尺寸，也用于进给率FG710 公制尺寸，也用于进给率FG90* 绝对尺寸G91 增量尺寸G94* 进给率F，单位毫米/分G95 主轴进给率F，单位毫米/转G901 在圆弧段进给补偿“开”G900 进给补偿“关”G450 圆弧过渡G451 等距线的交点I 插补参数J 插补参数K 插补参数I1 圆弧插补的中间点J1 圆弧插补的中间点K1 圆弧插补的中间点L 子程序名及子程序调用M 辅助功能M0 程序停止M1 程序有条件停止M2 程序结束M3 主轴顺时针旋转M4 主轴逆时针旋转M5 主轴停M6 更换刀具N 副程序段: 主程序段P 子程序调用次数RET 子程序结束S 主轴转速,在G4 中表示暂停时间T 刀具号X 坐标轴Y 坐标轴Z 坐标轴CALL 循环调用CHF 倒角，一般使用CHR 倒角轮廓连线CR 圆弧插补半径GOTOB 向后跳转指令GOTOF 向前跳转指令RND 圆角支持参数编程SIEMENS802S/CM 固定循环LCYC82 钻削，沉孔加工LCYC83 深孔钻削LCYC840 带补偿夹具的螺纹切削LCYC84 不带补偿夹具的螺纹切削LCYC85 镗孔LCYC60 线性孔排列LCYC61 圆弧孔排列LCYC75 矩形槽，键槽，圆形凹槽铣削SIEMENS802DM/810/840DM 固定循环CYCLE82 中心钻孔CYCLE83 深孔钻削CYCLE84 性攻丝CYCLE85 铰孔CYCLE86 镗孔CYCLE88 带停止镗孔CYCLE71 端面铣削LONGHOLE 一个圆弧上的长方形孔POCKET4 环形凹槽铣削POCKET3 矩形凹槽铣削SLOT1 一个圆弧上的键槽SLOT2 环行槽SIEMENS车床G 代码D 刀具刀补号FF 进给率(与G4 一起可以编程停留时间)G G功能(准备功能字)G0 快速移动G1 直线插补G2 顺时针圆弧插补G3 逆时针园弧插补G33 恒螺距的螺纹切削G4 快速移动G63 快速移动G74 回参考点G75 回固定点G17 (在加工中心孔时要求)G18* Z/X平面G40 刀尖半径补偿方式的取消G41 调用刀尖半径补偿, 刀具在轮廓左侧移动G42 调用刀尖半径补偿, 刀具在轮廓右侧移动G500 取消可设定零点偏置G54 第一可设定零点偏置G55 第二可设定零点偏置G56 第三可设定零点偏置G57 第四可设定零点偏置G58 第五可设定零点偏置G59 第六可设定零点偏置G53 按程序段方式取消可设定零点偏置G70 英制尺寸G71* 公制尺寸G90* 绝对尺寸G91 增量尺寸G94* 进给率F，单位毫米/分G95 主轴进给率F，单位毫米/转I 插补参数I1 圆弧插补的中间点K1 圆弧插补的中间点L 子程序名及子程序调用M 辅助功能M0 程序停止M1 程序有条件停止M2 程序结束M30M17M3 主轴顺时针旋转M4 主轴逆时针旋转M5 主轴停M6 更换刀具N 副程序段: 主程序段P 子程序调用次数RET 子程序结束S 主轴转速,在G4 中表示暂停时间T 刀具号X 坐标轴Y 坐标轴Z 坐标轴AR 圆弧插补张角CALL 循环调用CHF 倒角，一般使用CHR 倒角轮廓连线CR 圆弧插补半径GOTOB 向后跳转指令GOTOF 向前跳转指令RND 圆角支持参数编程SIEMENS 801、802S/CT、802SeT 固定循环LCYC82 钻削，沉孔加工LCYC83 深孔钻削LCYC840 带补偿夹具的螺纹切削LCYC84 不带补偿夹具的螺纹切削LCYC85 镗孔LCYC93 切槽循环LCYC95 毛坯切削循环LCYC97 螺纹切削SIEMENS 802D、810D/840D 固定循环CYCLE71 平面铣削CYCLE82 中心钻孔YCLE83 深孔钻削CYCLE84 刚性攻丝CYCLE85 铰孔CYCLE86 镗孔CYCLE88 带停止镗孔CYCLE93 切槽CYCLE94 退刀槽形状E..F CYCLE95 毛坯切削CYCLE97 螺纹切削HNC车床G代码G00 定位(快速移动)G01 直线切削G02 顺时针切圆弧(CW，顺时钟)G03 逆时针切圆弧(CCW，逆时钟)G04 暂停(Dwell)G09 停于精确的位置G20 英制输入G21 公制输入G22 内部行程限位有效G23 内部行程限位无效G27 检查参考点返回G28 参考点返回G29 从参考点返回G30 回到第二参考点G32 切螺纹G36 直径编程G37 半径编程G40 取消刀尖半径偏置G41 刀尖半径偏置(左侧)G42 刀尖半径偏置(右侧)G53 直接机床坐标系编程G54—G59 坐标系选择G71 内外径粗切循环G72 台阶粗切循环G73 闭环车削复合循环G76 切螺纹循环G80 内外径切削循环G81 端面车削固定循环G82 螺纹切削固定循环G90 绝对值编程G91 增量值编程G92 工件坐标系设定G96 恒线速度控制G97 恒线速度控制取消G94 每分钟进给率G95 每转进给率支持参数与宏编程HNC 铣床G 代码*G00 定位 (快速移动) G01 直线切削 G02 顺时针切圆弧 G03 01 逆时针切圆弧 G04 00 暂停G07 16 虚轴指定G09 00 准停校验*G17 XY 面赋值G18XZ 面赋值 G19 02 YZ 面赋值G20 英寸输入*G21毫米输入 G22 08 脉冲当量G24 镜像开 *G25 03 镜像关G28 返回到参考点 G29 00 由参考点返回 *G40 取消刀具直径偏移G41刀具直径左偏移 G42 07 刀具直径右偏移G43 刀具长度 + 方向偏移G44刀具长度 - 方向偏移 *G49 08 取消刀具长度偏移 *G50 缩放关 G51 04 缩放开G52 局部坐标系设定 G53 00 直接机床坐标系编程*G54 工件坐标系1选择G55 工件坐标系2选择 G56 工件坐标系3选择 G57 工件坐标系4选择 G58 工件坐标系5选择 G59 14 工件坐标系6选择 G60 00 单方向定位*G61 精确停止校验方式 G64 12 连续方式G68 旋转变换 *G69 05 旋转取消G73 高速深孔钻削循环 G74 左螺旋切削循环 G76 精镗孔循环*G80 取消固定循环 G81 中心钻循环G82 反镗孔循环G83深孔钻削循环 G84 右螺旋切削循环 G85 镗孔循环G86 镗孔循环G87 反向镗孔循环 G88 镗孔循环G89 09 镗孔循环*G90 使用绝对值命令 G91 03 使用增量值命令 G92 00 设置工件坐标系 *G94 每分钟进给 G95 14 每转进给*G98 固定循环返回起始点 G99 10 返回固定循环R 点 支持参数与宏编程HNC M 指令M00 程序停M01 选择停止M02 程序结束(复位)M03 主轴正转 (CW)M04 主轴反转 (CCW)M05 主轴停M06 换刀M07 切削液开M09 切削液关M98 子程序调用M99 子程序结束KND100铣床G 代码G00 定位 (快速移动)G01 直线切削 G02 顺时针切圆弧G03 01 逆时针切圆弧G04 00 暂停G17 XY 面赋值G18XZ 面赋值 G19 02 YZ 面赋值G28 机床返回原点 G29 00 从参考点返回*G40 取消刀具直径偏移G41 刀具直径左偏移G42 07 刀具直径右偏移*G43 刀具长度 + 方向偏移*G44刀具长度 - 方向偏移 G49 08 取消刀具长度偏移*G53 机床坐标系选择G54 工件坐标系1选择G55 工件坐标系2选择G56工件坐标系3选择 G57 工件坐标系4选择G58 工件坐标系5选择G59 14 工件坐标系6选择G73 高速深孔钻削循环G74 左螺旋切削循环G76 精镗孔循环*G80 取消固定循环G81 钻孔循环（点钻）G82 钻孔循环（镗阶梯孔）G83深孔钻削循环 G84 攻丝循环G85 镗孔循环G86 钻孔循环G87 反向镗孔循环G88 镗孔循环G89 09 镗孔循环*G90 使用绝对值命令 G91 03 使用增量值命令G92 00 设置工件坐标系*G98 固定循环返回起始点 *G99 10 返回固定循环R 点KND100车床G 代码G00 定位 (快速移动)G01 直线切削 G02 顺时针切圆弧 (CW ，顺时钟)G03 01 逆时针切圆弧 (CCW ，逆时钟)G04 暂停 (Dwell) G10 00 偏移值设定G20 英制输入 G21 06 公制输入G27 检查参考点返回G28 参考点返回 G29 从参考点返回G31 00 跳跃机能G32 01 切螺纹G36 X 轴自动刀偏设定G37 Z 轴自动刀偏设定G40 取消刀尖半径偏置G41刀尖半径偏置 (左侧) G42 07 刀尖半径偏置 (右侧)G50 坐标系设定G54工件坐标系 G55---G59 00 工件坐标系G70 精加工循环G71 内外径粗切循环G72 台阶粗切循环G73成形重复循环 G74 端面深孔加工循环G75 外圆、内圆切削循环G76 00 切螺纹循环G90 (内外直径)切削循环G92切螺纹循环 G94 01 (台阶) 切削循环G96 恒线速度控制 G97 12 恒线速度控制取消G98 每分钟进给率 G99 05 每转进给率KND100 M 指令M00 程序停M01 选择停止M02 程序结束(复位)M03 主轴正转 (CW)M04 主轴反转 (CCW)M05 主轴停M06 换刀M08切削液开M09切削液关 M10卡紧 M11松开 M32润滑开 M33润滑关 M98子程序调用 M99 子程序结束GSK980车床G 代码G00 定位（快速移动）*G01 直线插补（切削进给） G02 圆弧插补CW （顺时针）G03 01 圆弧插补CCW （逆时针）G04 暂停，准停 G28 00 返回参考点G32 01 螺纹切削G50 00 坐标系设定G65 00 宏程序命令G70 精加工循环G71 外圆粗车循环G72 端面粗车循环 G73 封闭切削循环G74 端面深孔加工循环G75 00 外圆，内圆切槽循环G90 外圆，内圆车削循环G92 螺纹切削循环G94 01 端面切削循环G96 恒线速开 G97 02 恒线速关*G98 每分进给 G99 03 每转进给支持参数与宏编程GSK980T M 指令M03 主轴正转M04 主轴反转M05 主轴停止M08 冷却液开M09 冷却液关（不输出信号）M32 润滑开M33 润滑关（不输出信号）M10 备用M11 备用尖（不输出信号）M00程序暂停，按‘循环起动’程序继续执行 M30 程序结束，程序返回开始GSK928 TC/TE G 代码G00 定位（快速移动）*G01 直线插补（切削进给）G02 圆弧插补CW （顺时针）G03 圆弧插补CCW （逆时针）G32 攻牙循环G33 螺纹切削G71 外圆粗车循环G72 端面粗车循环G74 端面深孔加工循环G75 外圆，内圆切槽循环G90 外圆，内圆车削循环 G92 螺纹切削循环G94 外圆内圆锥面循环G22 局部循环开始G80 局部循环结束*G98 每分进给G99 每转进给G50 设置工件绝对坐标系G26 X 、Z 轴回参考G27 X 轴回参考点G29 Z 轴回参考点支持参数与宏编程GSK928 TC/TE M 指令M03 主轴正转M04 主轴反转M05 主轴停止M08 冷却液开M09 冷却液关（不输出信号）M32 润滑开M33 润滑关（不输出信号）M10 备用M11 备用尖（不输出信号）M00 程序暂停，按‘循环起动’程序继续执行M30 程序结束，程序返回开始GSK990M G 代码G00 定位 (快速移动)G01 01 直线切削G02顺时针切圆弧G03逆时针切圆弧 G0400 暂停 G17XY 面赋值 G18XZ 面赋值 G1902 YZ 面赋值 G28机床返回原点 G2900 从参考点返回 *G40取消刀具直径偏移 G41刀具直径左偏移 G4207 刀具直径右偏移 *G43刀具长度 + 方向偏移 *G44刀具长度 - 方向偏移 G4908 取消刀具长度偏移 *G53机床坐标系选择 G54工件坐标系1选择 G55工件坐标系2选择 G56工件坐标系3选择 G57工件坐标系4选择 G58工件坐标系5选择 G5914 工件坐标系6选择 G73高速深孔钻削循环 G74左螺旋切削循环 G76精镗孔循环 *G80取消固定循环 G81钻孔循环（点钻） G82钻孔循环（镗阶梯孔） G83深孔钻削循环 G84攻丝循环 G85镗孔循环 G86钻孔循环 G87反向镗孔循环 G88镗孔循环 G8909 镗孔循环 *G90使用绝对值命令 G9103 使用增量值命令 G9200 设置工件坐标系 *G98固定循环返回起始点*G99 10 返回固定循环R 点GSK990M M 指令M00 程序停M01 选择停止M02 程序结束(复位)M03 主轴正转 (CW)M04 主轴反转(CCW)M05 主轴停M06 换刀M08 切削液开M09 切削液关M10 卡紧M11 松开M32 润滑开M33 润滑关M98 子程序调用M99 子程序结束GSK928MA G代码G00 定位(快速移动)G1 直线切削G02 顺时针切圆弧G03 逆时针切圆弧G04 延时等待G17 XY 面赋值G18 XZ 面赋值G19 YZ 面赋值G28 机床返回原点G29 从参考点返回*G40 取消刀具直径偏移G41 刀具直径左偏移G42 刀具直径右偏移*G43 刀具长度+ 方向偏移*G44 刀具长度- 方向偏移G49 取消刀具长度偏移*G53 机床坐标系选择G54 工件坐标系1选择G55 工件坐标系2选择G56 工件坐标系3选择G57 工件坐标系4选择G58 工件坐标系5选择G59 工件坐标系6选择G73 高速深孔钻削循环G74 左螺旋切削循环G80 取消固定循环G81 钻孔循环（点钻）G82 钻孔循环（镗阶梯孔）G83 深孔钻削循环G84 右旋攻牙循环G85 镗孔循环G86 钻孔循环G89 镗孔循环*G90 使用绝对值命令G91 使用增量值命令G92 设置浮动坐标系*G98 固定循环返回起始点*G99 返回固定循环R点G10 G11 圆凹槽内粗铣G12 G13 全圆内精铣G14 G15 外圆精铣G22 系统参数运算（模态）G23 判参数值跳转G27 机械零点检测G28 经中间点快速定位到程序G31 快速返回R基准面G34 G35 矩形凹槽内精铣G38 G39 矩形外精铣GSK928MA M指令M0 程序停止。

G代码一览表G 代码是数控编程中用于控制机床运动和功能的指令代码。

在数控机床的加工过程中，正确理解和运用 G 代码至关重要。

下面为您详细列出常见的 G 代码及其功能。

G00：快速定位这个代码用于将刀具快速移动到指定的位置，其移动速度是机床设定的最快速度，通常不进行切削加工。

G01：直线插补它能让刀具沿着直线轨迹进行切削加工，需要指定移动的终点坐标和进给速度。

G02：顺时针圆弧插补用于指定顺时针方向的圆弧加工路径，需要给定圆弧的终点坐标、圆心坐标或者半径，以及切削进给速度。

G03：逆时针圆弧插补与 G02 相反，用于逆时针方向的圆弧加工。

G04：暂停在程序执行过程中，使用 G04 可以让刀具在指定的时间内暂停动作，常用于给加工留出足够的时间，如让切削液充分冷却工件等。

G17、G18、G19：平面选择G17 选择 XY 平面，G18 选择 XZ 平面，G19 选择 YZ 平面。

这决定了后续圆弧插补等指令所参考的平面。

G20、G21：单位设定G20 设定单位为英寸，G21 设定单位为毫米。

G28：返回参考点使刀具自动返回机床设定的参考点。

G30：返回第二、第三和第四参考点除了常见的第一参考点，机床还可以设定多个参考点，通过 G30 指令可以返回指定的参考点。

G40、G41、G42：刀具半径补偿G40 取消刀具半径补偿，G41 为左补偿，G42 为右补偿。

在进行轮廓加工时，根据刀具与工件的相对位置选择合适的补偿方式，以确保加工精度。

G43、G44、G49：刀具长度补偿G43 为正补偿，G44 为负补偿，G49 取消刀具长度补偿。

用于补偿刀具长度的差异，确保加工深度的准确性。

G50：坐标系设定可以设定工件坐标系的坐标原点和坐标轴的最大值、最小值。

G54 G59：工件坐标系选择预先设定多个工件坐标系，通过这些代码可以快速切换使用。

G70：精车循环用于进行精加工。

G71：外圆粗车循环适用于外圆的粗加工。

G72：端面粗车循环针对端面进行粗加工。

工件坐标系设定指令（G50）
编程格式 G50 X～ Z～ 式中X、Z的值是起刀点相对于加工原点的位置。在数控车床 编程时，所有X坐标值均使用直径值，如图所示。
例：按图设置加工坐标 的程序段如下： G50 X128.7 Z375.1
精加工循环（G70）
由G71、G72、G73完成粗加工后，可以用G70进行精加 工。精加工时，G71、G72、G73程序段中的F、S、T指令无效， 只有在ns----nf程序段中的F、S、T才有效。 编程格式 ： G70 P(ns) Q(nf) 式中：ns-精加工轮廓程序段中开始程序段的段号； nf-精加工轮廓程序段中结束程序段的段号。 例：在G71、G72、G73程序应用例中的nf程序段后再加上 “G70 Pns Qnf”程序段，并在ns----nf程序段中加上精加工适用 的F、S、T，就可以完成从粗加工到精加工的全过程。
螺纹切削指令（G32）
基本螺纹切削方法见图4.22所示。 编程格式 G32 X(U)~ Z(W)~ F~ 式中：X(U)、 Z(W) - 螺纹切削的终点坐标值；X省略时为圆柱螺纹切削， Z省略时为端面螺纹切削；X、Z均不省略时为锥螺纹切削；(X坐标值依据《机械设 计手册》查表确定) ；F - 螺纹导程。 螺纹切削应注意在两端设置足够的升速进刀段δ1和降速退刀段δ2。 例：试编写图4.42所示螺纹的加工程序。（螺纹导 程4mm，升速进刀段δ1=3mm，降速退刀段 δ2=1.5mm，螺纹深度2.165 mm）。
如图所示指令如下: G01 X40.0 Z20. F0.2; 绝对值指令编程 G01 U20.0 W-25.9 F0.2; 相对值指令编程
圆弧插补指令（G02 G03）
圆弧插补指令命令刀具在指定平面内按给定的F进给速度作圆弧插补运动， 用于加工圆弧轮廓。圆弧插补命令分为顺时针圆弧插补指令G02和逆时针圆弧插 补指令G03两种。其指令格式如下： 顺时针圆弧插补的指令格式：G02X(U)_Z(W)_I_K_F_； G02X(U)_Z(W)_R_ F_； 使用圆弧插补指令，可以用绝对坐标编程，也可以用相对坐标编程。绝 对坐标编程时，X、Z是圆弧终点坐标值；增量编时，U、W是终点相对始点的 距离。圆心位置的指定可以用R，也可以用I、K，R为圆弧半径值；I、K为圆心 在X轴和Z轴上相对于圆弧起点的坐标增量; F为沿圆弧切线方向的进给率或进给 速度。 G03－逆圆插补 说明：除了圆弧旋转方向相反外，格式与G02指令相同。
