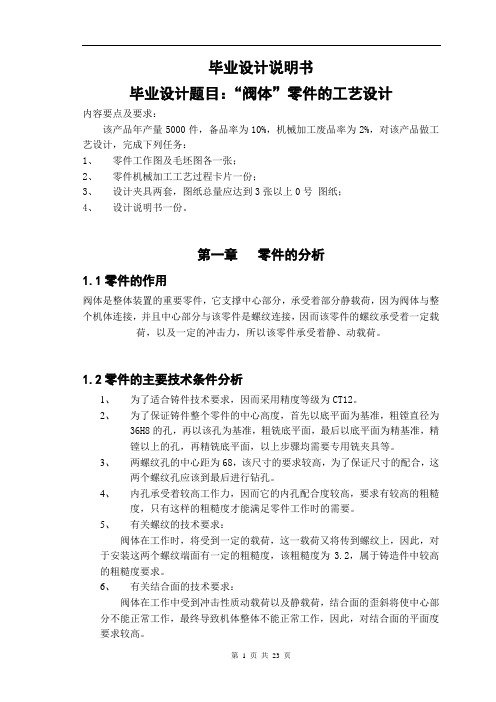

毕业设计说明书毕业设计题目：“阀体”零件的工艺设计内容要点及要求：该产品年产量5000件，备品率为10%，机械加工废品率为2%，对该产品做工艺设计，完成下列任务：1、零件工作图及毛坯图各一张；2、零件机械加工工艺过程卡片一份；3、设计夹具两套，图纸总量应达到3张以上0号图纸；4、设计说明书一份。

第一章零件的分析1.1零件的作用阀体是整体装置的重要零件，它支撑中心部分，承受着部分静载荷，因为阀体与整个机体连接，并且中心部分与该零件是螺纹连接，因而该零件的螺纹承受着一定载荷，以及一定的冲击力，所以该零件承受着静、动载荷。

1.2零件的主要技术条件分析1、为了适合铸件技术要求，因而采用精度等级为CT12。

2、为了保证铸件整个零件的中心高度，首先以底平面为基准，粗镗直径为36H8的孔，再以该孔为基准，粗铣底平面，最后以底平面为精基准，精镗以上的孔，再精铣底平面，以上步骤均需要专用铣夹具等。

3、两螺纹孔的中心距为68，该尺寸的要求较高，为了保证尺寸的配合，这两个螺纹孔应该到最后进行钻孔。

4、内孔承受着较高工作力，因而它的内孔配合度较高，要求有较高的粗糙度，只有这样的粗糙度才能满足零件工作时的需要。

5、有关螺纹的技术要求：阀体在工作时，将受到一定的载荷，这一载荷又将传到螺纹上，因此，对于安装这两个螺纹端面有一定的粗糙度，该粗糙度为3.2，属于铸造件中较高的粗糙度要求。

6、有关结合面的技术要求：阀体在工作中受到冲击性质动载荷以及静载荷，结合面的歪斜将使中心部分不能正常工作，最终导致机体整体不能正常工作，因此，对结合面的平面度要求较高。

第二章零件工艺规程设计2.1确定零件的生产类型生产纲领的确定：=Q* n（1+α+β）N零：零件的生产纲领；式中：N零Q：产品的生产纲领，Q=5000台/年；n:每一产品中包含该零件的数量 n=1；α：零件的备品率，一般情况下为α=3%～5%取4%β：零件的平均废品率，取β=1；=5000*1（1+4%+1%）∴N零=5，025件/年根据任务书可知零件为大量生产。

目录前言.......................................... 错误!未定义书签。

1. 阀体的工艺性分析............................... 错误!未定义书签。

1. 1零件结构功用分析............................. 错误!未定义书签。

1. 2形体分析..................................... 错误!未定义书签。

1. 3 技术要求分析................................. 错误!未定义书签。

2. 零件的工艺设计................................. 错误!未定义书签。

2.1零件生产纲领确定.............................. 错误!未定义书签。

2.2毛坯的结构确定................................ 错误!未定义书签。

2.2.1毛坯的结构工艺要求 ....................... 错误!未定义书签。

2.2.2毛坯类型 ................................. 错误!未定义书签。

2.2.3毛坯余量确定 ............................. 错误!未定义书签。

2.2.4毛坯－零件合图草图 ....................... 错误!未定义书签。

2.3工艺设计原则.................................. 错误!未定义书签。

2.3.1 加工方法的选择........................... 错误!未定义书签。

2.3.2 加工阶段的划分........................... 错误!未定义书签。

2.3.2 工序的合理组合........................... 错误!未定义书签。

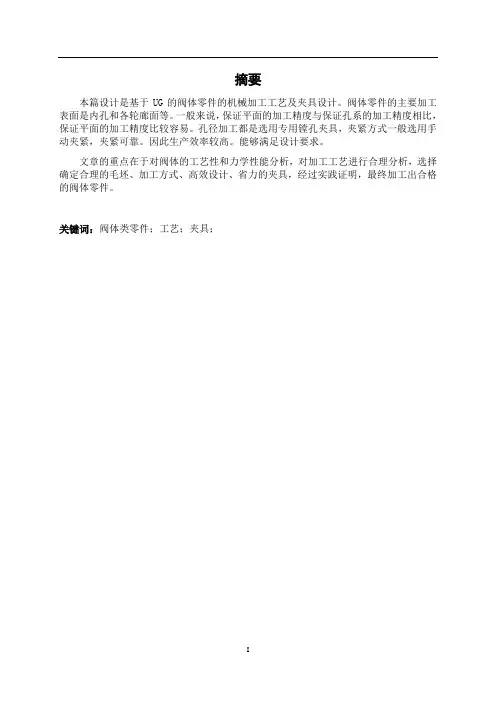

摘要本篇设计是基于UG的阀体零件的机械加工工艺及夹具设计。

阀体零件的主要加工表面是内孔和各轮廊面等。

一般来说，保证平面的加工精度与保证孔系的加工精度相比，保证平面的加工精度比较容易。

孔径加工都是选用专用镗孔夹具，夹紧方式一般选用手动夹紧，夹紧可靠。

因此生产效率较高。

能够满足设计要求。

文章的重点在于对阀体的工艺性和力学性能分析，对加工工艺进行合理分析，选择确定合理的毛坯、加工方式、高效设计、省力的夹具，经过实践证明，最终加工出合格的阀体零件。

关键词：阀体类零件；工艺；夹具；AbstractThis design is based on UG body parts of the mechanical processing technology and fixture design. The main processing surface of body parts is the inner hole and the outline. Generally speaking, the machining accuracy of the plane is guaranteed to ensure the machining accuracy of the plane is relatively easy compared with the machining precision of the hole. Is the aperture processing of special boring fixture, the clamping way generally manual clamping, clamping reliable. Therefore, the production efficiency is high. Can meet the design requirements.The focus of the article is on the valve body, the processing and mechanical properties analysis on the process of rational analysis, to determine the reasonable blank, processing, efficient design, labor saving fixture. Through practice proved that ultimately produce a qualified body parts.Key words: valve parts; process; fixture;目录第一章绪论 (1)第二章零件的分析 (2)2.1 零件的作用 (22)2.2 零件的技术要求 (22)第三章确定毛坯、画毛坯—零件合图 (6)3.1 确定毛胚的制造形式及材料 (7)3.2 机械加工余量、工序尺寸及毛坯尺寸的确定 (8)3.3 选择加工设备及刀、夹、量具 (9)第四章工艺规程设计 (10)4.1 定位基准的选择 (12)4.2 定位元件 (13)4.3 切削力及夹紧力的计算 (14)4.4 加工工序设计 (22)第五章镗孔夹具的设计 (17)5.1 定位基准的选择 (18)5.2 切削力的计算与夹紧力分析 (19)5.3 夹紧元件及动力装置确定 (19)5.4 定位销及夹具体设计 (20)5.5 夹具精度分析 (21)第六章 UG软件在机械设计中的应用 (23)结论 (24)参考文献 (25)致谢 (26)第一章绪论本文首先对阀体的零件进行分析，通过对阀体进行的研究和分析，描述了它的毛坯制造形式、机械加工余量、基准选择、工序尺寸和毛坯尺寸的确定，以及切削用量和工时的计算等相关内容。

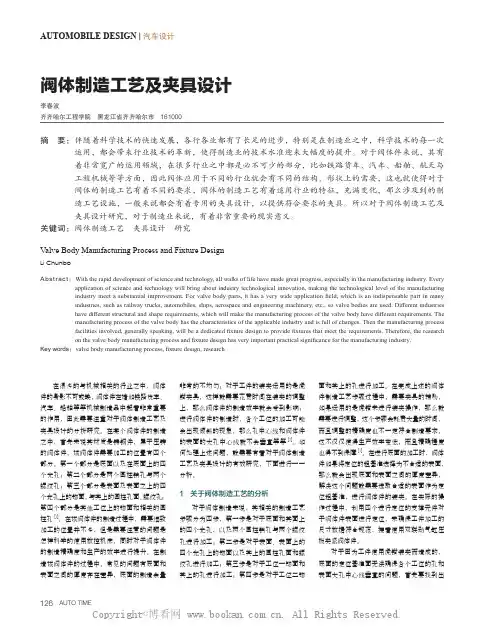

AUTOMOBILE DESIGN | 汽车设计阀体制造工艺及夹具设计李春波齐齐哈尔工程学院　黑龙江省齐齐哈尔市　161000摘 要： 伴随着科学技术的快速发展，各行各业都有了长足的进步，特别是在制造业之中，科学技术的每一次运用，都会带来行业技术的革新，使得制造业的技术水准迎来大幅度的提升。

对于阀体件来说，其有着非常宽广的运用领域，在很多行业之中都是必不可少的部分，比如铁路货车、汽车、船舶、航天与工程机械等等方面，因此阀体应用于不同的行业就会有不同的结构、形状上的需要，这也就使得对于阀体的制造工艺有着不同的要求，阀体的制造工艺有着适用行业的特征，充满变化，那么涉及到的制造工艺设施，一般来说都会有着专用的夹具设计，以提供符合要求的夹具。

所以对于阀体制造工艺及夹具设计研究，对于制造业来说，有着非常重要的现实意义。

关键词：阀体制造工艺　夹具设计　研究在很多的与机械相关的行业之中，阀体件的身影不可或缺，阀体件在诸如铁路货车、汽车、船舶等等机械制造品中起着非常重要的作用，因此需要注重对于阀体制造工艺及夹具设计的分析研究。

在某个阀体件的制造之中，首先来说其材质是铸钢件，属于压铸的阀体件，该阀体件需要加工的位置有四个部分，第一个部分是底面以及在底面上的四个光孔；第二个部分是两个圆柱销孔与两个螺纹孔；第三个部分是表面及表面之上的四个光孔上的锪面，与其上的圆柱孔面、螺纹孔；第四个部分是其他工位上的锪面和相关的圆柱孔[1]。

在该阀体件的制造过程中，需要细致加工的位置并不多，但是需要注意的问题是怎样科学的使用数控机床，同时对于阀体件的制造精确度和生产的效率进行提升。

在制造该阀体件的过程中，常见的问题有底面和表面之间的厚度存在差异，底面的制造余量非常的不均匀；对于工件的装夹运用的是虎钳夹具，这样就需要花费时间在装夹的调整上，那么阀体件的制造效率就会受到影响；进行阀体件的制造时，各个工位的加工可能会出现倾斜的现象，那么孔中心线和阀体件的表面的大孔中心线就不会垂直等等[2]。

题目：液压阀门体加工工艺及夹具设计摘要毕业设计是对以前所学知识的综合测试及温故知新。

主要的目的为，充分利用自己掌握的理论知识和实践经验来完成一个夹具的具体设计过程，并培训和锻炼自己的思考与实际解决问题的能力。

通过这样一个实际问题的解决，可以使自己综合运用所学知识，来探索阀体夹具的具体设计方法、加工规范和步骤等。

这个过程要求自己能熟练的查询文献资料，掌握夹具设计的基本计算技能，如方案的选取和论证，整个加工工艺的分析与计算，通用加工设备的选型，CAD绘图及相关工艺文档的编排方法。

本论文主要完成阀体的工艺计算和对应的夹具设计。

再根据产品的实际需求和加工工艺，在原来装夹夹具的基础上进行了一定的修改设计。

对这个加工过程的工艺进行了分析，给出了最优的解决方案。

本方案可以充分的保证阀体的加工质量和表面粗糙度要求，从而可以降低加工成本，确保工艺的稳定性。

与此同时，本论文基于计算机辅助设计来完成相关工艺规划和图纸绘制，这相对于传统的设计过程提高了设计效率，减小了设计成本。

关键词：阀体;加工工艺; 夹具AbstractThe graduation design is a new and comprehensive test on the previous knowledge of. The main purpose is to make full use of the theoretical knowledge and practical experience that we have grasped to complete the specific design process of a fixture, and train and train our ability to think and solve problems practically. Through the solution of such a practical problem, we can make use of all the knowledge we have learned to explore the specific design methods, processing specifications and steps of the valve body fixture. This process requires that we can skillfully query the literature materials, grasp the basic computing skills of fixture design, such as the selection and demonstration of the program, the analysis and calculation of the whole processing technology, the selection of general processing equipment, the layout method of CAD drawing and related process documents.This paper mainly completes the process calculation of the valve body and the corresponding fixture design. According to the actual demand and processing technology of the product, a certain modification design was carried out on the basis of the original clamping fixture. The process of this process is analyzed and the optimal solution is given. This scheme can fully guarantee the processing quality and the surface roughness of the valve body, which can reduce the processing cost and ensure the stability of the process. At the same time, this paper is based on computer aided design to complete the relevant process planning and drawing, which improves the design efficiency and reduces the design cost compared with the traditional design process.Key Word:Valve body Processing process card Fixture目录第一章绪论 (1)1.2概述 (1)1.2主要研究内容 (2)第二章分析阀体的加工工艺 (3)2.1零件图工艺性分析 (3)2.1.1零件结构功用分析 (3)2.1.2零件图纸分析 (4)2.1.3主要技术条件 (4)2.2毛坯的结构确定 (4)2.2.1毛坯结构工艺要求 (4)2.2.2毛坯形状、尺寸确定的要求 (5)2.2.3毛坯类型 (5)2.2.4毛坯余量确定 (5)2.2.5毛坯零件图 (6)2.2.6基面的选择 (6)第三章工艺过程设计 (8)3.1工艺过程设计中应考虑的主要问题 (8)3.1.1 加工方法选择的原则 (8)3.1.2 加工阶段的划分 (8)3.1.3 对工序进行合理的匹配 (9)3.2 制定工艺路线 (10)3.2.1 工艺路线方案 (10)3.2.2 制定工艺路线 (10)3.2.3机械加工余量、工序尺寸及毛坯尺寸的确定 (11)3.2.4 设备及其工艺装备确定 (11)3.2.5 确定切削用量及基本工时 (12)第四章夹具设计 (20)4.1 4×φ7的孔夹具 (20)4.2镗φ20孔夹具 (21)4.3 钻φ14孔夹具 (24)4.4 对φ68的外圆端面铣削 (26)4.4.1加工中选择主要定位基准 (27)4.4.2设计定位元件 (27)4.4.3分析定位误差 (27)4.4.4计算所需的夹紧力和铣削力 (27)4.4.5夹具体槽形与对刀装置设计 (28)4.4.6夹紧装置及夹具体设计 (30)4.4.7夹具装配体说明 (31)结论 (32)参考文献 (33)致谢 (34)第一章绪论1.2概述机械的加工工艺在生活中具有重要的作用，它可以保证产品的质量，同时也是下降能耗重要手法，提高经济效益的技能确保。

毕业设计阀体零件机械加工工艺规程及夹具设计阀体零件是阀门的核心部件之一，其加工工艺规程及夹具设计对于保证阀门的质量和性能起着至关重要的作用。

本文将从阀体零件的机械加工工艺规程和夹具设计两个方面进行论述。

一、阀体零件机械加工工艺规程机械加工工艺规程是指对于具体的零件，按照一定的步骤和工艺要求进行加工的操作指南。

下面是阀体零件机械加工工艺规程的一般步骤：1.首先，对阀体零件进行材料的选择和准备工作。

根据阀门的使用场景和要求，选择合适的材料，并进行切割和锻造等工艺步骤，使材料具备一定的初始形状和尺寸。

2.焊接。

根据阀体零件的具体形状和要求，进行相应的焊接工艺，将材料进行连接，确定最终的形状和结构。

3.机械加工。

根据阀体零件的要求和图纸，进行铣削、车削、钻孔、螺纹加工等步骤，逐步将零件加工成最终的形状和尺寸。

4.表面处理。

对阀体零件进行表面研磨、抛光、喷涂等处理，提高其表面质量和防腐性能。

5.检验和质量控制。

通过使用相应的检测设备和方法，对阀体零件进行检验，确保其质量符合相关标准和要求。

二、夹具设计夹具是进行零件加工时，用于固定工件、使其保持在正确位置和姿态的装置。

在阀体零件的机械加工过程中，合理的夹具设计可以提高工作效率和降低工人的劳动强度。

以下是夹具设计的一些要点：1.夹具的选材和制作要考虑材料的刚性和耐磨性，在使用中能够保持稳定的夹持力和持久的耐用性。

2.根据阀体零件的形状和尺寸，设计合理的夹具结构。

夹具应该能够确保工件的位置精确度和姿态稳定性，同时保证对零件的加工没有干扰。

3.考虑到工作效率和操作方便性，夹具设计应该简洁明了，易于操作和调整。

4.考虑到安全性和可操作性，夹具设计应该合理考虑工人的人体工程学要求，减轻工人的劳动强度和避免操作事故的发生。

总结：阀体零件的机械加工工艺规程及夹具设计对于保证阀门的质量和性能非常重要。

本文介绍了阀体零件机械加工工艺规程的一般步骤，并概述了夹具设计的要点。

通过合理的机械加工工艺规程和夹具设计，可以提高阀体零件的加工效率和质量，从而保证阀门的稳定性和可靠性。

阀体加工工艺及夹具设计阀体加工工艺及夹具设计阀体是阀门中最重要的部件之一，是流体控制的核心。

因此，阀体的加工工艺及夹具设计是阀门生产过程中不可忽视的环节。

本文将详细介绍阀体的加工工艺及夹具设计。

一、阀体加工工艺1. 材料准备：阀体一般采用高强度铸铁、钢材等材料，因此在加工之前需要进行材料准备工作，包括材料选择、锻造、热处理等。

2. 阀体加工：阀体加工包括铣削、钻孔、倒角、整形等工序，其中铣削是最为重要的工序之一。

在铣削过程中，要注意工件稳固，铣刀的选择和切削速度的控制，以确保铣削精度和表面质量。

3. 检验：加工完成后，要进行阀体的检验，包括外观检查、尺寸检查、硬度检测等，以确保阀体的质量。

二、夹具设计夹具是夹紧、固定工件的装置，是加工过程中的必要工具之一。

阀体加工需要用到多种夹具，包括平面夹具、定位夹具、支撑夹具等。

1. 平面夹具设计：平面夹具主要用于阀体的铣削和切削，其结构应具有一定的稳定性和刚性，以确保加工精度和安全性。

要注意夹具的夹紧力度和工件的位置。

2. 定位夹具设计：定位夹具用于定位阀体的位置，其结构应具有高度的精度和稳定性，以确保加工精度。

在设计时要考虑夹具的重量和工件的大小。

3. 支撑夹具设计：支撑夹具主要用于阀体的钻孔，其结构应能够稳定地支撑工件，确保加工精度和安全性。

要注意夹具的设计和位置，以确保加工精度。

综上所述，阀体加工工艺及夹具设计是阀门生产过程中非常重要的环节，要注意材料的选择和准备、工序的选择和控制及夹具的设计和位置，以确保阀体的质量和精度。

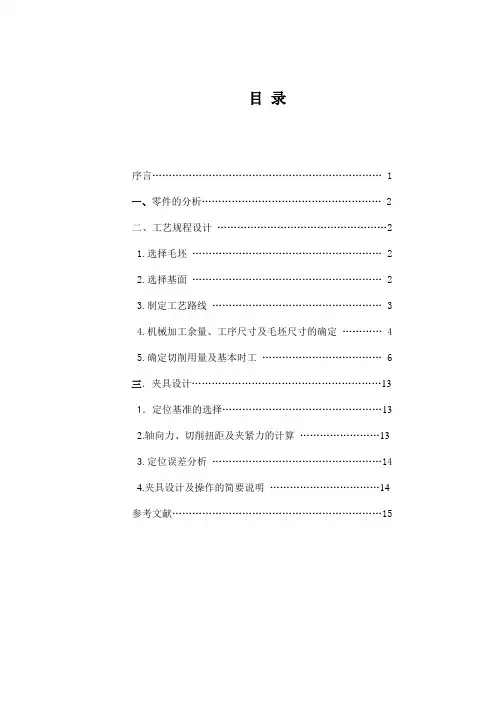

目录序言 (1)一、零件的分析 (2)二、工艺规程设计 (2)1.选择毛坯 (2)2.选择基面 (2)3.制定工艺路线 (3)4.机械加工余量、工序尺寸及毛坯尺寸的确定 (4)5.确定切削用量及基本时工 (6)三．夹具设计 (13)1．定位基准的选择 (13)2.轴向力、切削扭距及夹紧力的计算 (13)3.定位误差分析 (14)4.夹具设计及操作的简要说明 (14)参考文献 (15)序言机械制造技术基础课程设计是在学完了机械制造技术机车和大部分专业课，并进行了生产实习的基础上进行的又一个实践性教学环节。

这次设计使我们能综合运用机械制造技术基础中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决了零件机械制造工艺问题，设计了机床专用夹具这一典型的工艺装备，提高了结构设计能力，为今后的毕业设计及未来从事的工作打下了良好的基础。

由于能力所限，经验不足，设计中还有许多不足之处，希望各位老师多加指教。

一、零件的分析零件的工艺分析通过对该零件图的重新绘制，知原图样的视图正确、完整，尺寸、公差及技术要求齐全。

该零件需要加工的表面均需切削加工，各表面的加工精度和表面粗糙度都不难获得。

以下是阀盖需要加工的表面以及加工表面之间的位置要求：1.左右端面粗糙度为25，孔φ35，粗糙度为12.5，此孔为加工其他孔的基准。

孔φ35内表面，粗糙度为12.5，孔φ20，粗糙度为25。

2.φ41外圆面，粗糙度为25；φ50外圆，粗糙度为12.5，；φ50外圆右端面，粗糙度为12.5；φ53外圆右端面，粗糙度为25；φ53外圆，粗糙度为25；φ53外圆左端面，粗糙度为253.孔φ14H8，粗糙度为12.5；根据各加工方法的经济精度及一般机床所能达到的位置精度，该零件没有很难加工的孔，上述各孔的技术要求采用常规加工工艺均可以保证。

二、工艺规程设计1.选择毛坯该零件材料为铸钢，零件结构比较简单，生产类型为中批生产，为使零件有较好的力学性能，保证零件工作可靠，故采用铸造成形。

阀体加工工艺与夹具设计分析-加工工艺论文-工业论文——文章均为WORD文档，下载后可直接编辑使用亦可打印——摘要：近年来我国职业教育改革的重点是推动产教融合。

作为培养技能性人才的直接实施者，教师要时刻提升自身的专业素养，不断更新专业知识。

而提升专业素养的有效途径便是深入到企业一线进行定岗实践，在这个过程中积累教学案例。

本文介绍笔者在定岗实践过程中参与的一个项目，具体介绍阀体零件的加工工艺，其中包括定位基准分析、加工工艺的编排和夹具设计。

关键词：专业素养；定岗实践；加工工艺；夹具设计1阀体的工艺性分析此阀体零件由台阶圆柱表面，R倒角圆弧，美制航空连接螺纹，内孔等表面组成。

根据技术要求，对内部孔径的尺寸精度和表面粗糙度要求很高。

两个NPT1/2的螺纹的相互位置度较高。

用常规的四爪卡盘装夹加工不能满足螺纹孔和活塞孔的相互位置度的要求。

必须制作相应的车夹具才能满足图纸的要求。

此外，零件的技术要求分析时候还要注意一下几点：加工表面的尺寸精度要求；主要表面的形状精度要求；主要加工表面之间的位置精度；有的零件需关注热处理要求；其他要求,如需动平衡、去除锐边、毛刺，毛坯要求等。

2阀体加工的方案选择加工中心具有加工精度高镗孔粗糙度小，孔相互位置度高，一次装夹可同时加工2个孔，加工效率高的优点，而加工中心刀具费用高，无法加工锥螺纹，螺纹精度不高且对操作人员要求高。

四爪卡盘适合划线打样冲加工，零件夹紧易变形，偏心加工需增加平衡块，且对操作人员技术要求较高，加工孔的相互位置度不能保证，加工效率较低。

车夹具对操作人员技术要求不高，加工时容易观察且螺纹加工质量高。

在加工前需对夹具本体在平衡架上进行配重平衡处理。

根据阀体的结构特点和具体的条件决定采用两个十字孔加工用夹具的方案，夹具体采用弯板形式和车床的三爪卡盘相连接。

工件以已经加精基准平面和孔径定位，M20*1.5细牙螺杆顶紧，进行配重处理后再进行十字孔的车加工。

3加工工艺的编排3.1毛坯材料的选择根据实际使用环境，阀体的使用介质为加热至80℃的酸性介质，选用进口PP材料。

湖南铁道职业技术学院课程设计题目球阀阀体零件机械加工工艺课程设计系机电工程系专业机械制造及自动化学生姓名班级指导教师职称(务)教授完成日期2014 年10 月9 日课程设计评阅书机械加工工艺课程设计任务书机电工程系一、设计课题名称阀体零件加工工艺设计二、指导教师朱鹏超三、设计要求1、保证零件加工质量。

2、适合一般现场条件，能显著提高生产效率。

3、降低生产成本，适应性强。

4、工艺合理，工艺资料齐全，说服力强。

四、设计依据详见零件图五、参考资料1、机械制造工艺学2、机械制造工艺设计手册3、切削用量手册4、公差配合与技术测量六、设计内容及工作量(一)设计内容1、根据零件图确定加工余量。

2、进行加工方案设计与比较。

3、机械制造工艺设计。

4、编写设计说明书。

(二)工作量1、零件图1张；2、工艺卡片一套；3、设计说明书1份（设计内容与要求说明、设计指导思想、零件图样分析、毛坯设计、加工方案分析比较确定、机械制造工艺设计、设计说明、结束语等）(三)设计进度七、说明书的格式和装订顺序要求1.课程设计封面（统一格式）2.课程设计评阅书（统一格式）3.课程设计任务书（指导教师下发）4.目录5.课程设计说明书正文6.参考文献7.结束语注:说明书用A4纸打印，课程设计正文字数不少于10000字（含空格）。

目录前言 (1)第1章课程设计任务概述 (2)第2章零件图样分析 (3)2.1 零件的功用、材料和性能 (3)2.2 形体分析 (3)2.3 技术要求分析 (4)2.4 零件的工艺性分析 (5)第3章毛坯设计 (7)3.1 生产纲领 (7)3.2 毛坯制造方法 (7)3.3 毛坯尺寸确定 (8)3.4 毛坯简图 (8)第4章零件加工工艺方案的拟定 (9)4.1 加工顺序的安排 (9)4.2 各加工表面加工阶段的划分 (11)4.3 安排加工工艺路线 (12)4．4 工艺方案的比较与优先 (13)第5章工序设计 (14)5.1 定位基准的选择 (14)5.2 加工设备的选择 (16)5.3 刀具的选择 (20)5.4 切削用量的选择 (20)5.5 量具的选择 (22)5.6 夹具的选择 (22)5.7 时间定额计算 (22)参考文献 (24)结束语 (25)前言这次课程设计是机械制造与自动化的一个十分重要的学习环节，是对入学以来所学的机械方面的知识进行了一次全面的检查、巩固和提高。

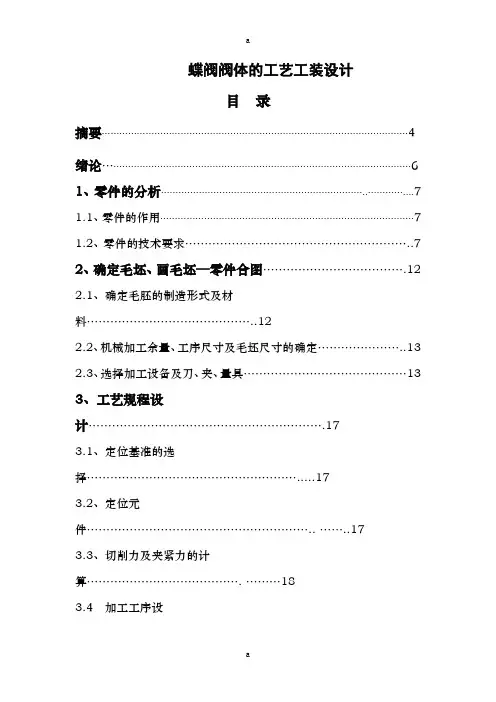

蝶阀阀体的工艺工装设计目录摘要 (4)绪论 (6)1、零件的分析 (7)1.1、零件的作用 (7)1.2、零件的技术要求 (7)2、确定毛坯、画毛坯—零件合图 (12)2.1、确定毛胚的制造形式及材料 (12)2.2、机械加工余量、工序尺寸及毛坯尺寸的确定 (13)2.3、选择加工设备及刀、夹、量具 (13)3、工艺规程设计 (17)3.1、定位基准的选择 (17)3.2、定位元件........................................................... .. (17)3.3、切削力及夹紧力的计算........................................ (18)3.4 加工工序设计 (19)4、镗孔夹具的设计 (20)4.1定位基准的选择 (20)4.2切削力的计算与夹紧力分析 (20)4.3夹紧元件及动力装置确定 (21)4.4定位销及夹具体设计 (22)4.5夹具精度分析 (23)5、钻孔夹具的设计 (20)5.1定位基准的选择 (20)5.2切削力的计算与夹紧力分析 (20)5.3夹紧元件及动力装置确定 (21)5.4夹紧装置的设计 (22)5.5夹具操作的简要说明 (23)小结 (24)致谢 (25)参考文献 (26)摘要在生产过程中，使生产对象（原材料，毛坯，零件或总成等）的质和量的状态发生直接变化的过程叫工艺过程，如毛坯制造，机械加工，热处理，装配等都称之为工艺过程。
