交通流量图要点

图7－3所示。
图7－3交通量和密度的关系
当交通密度为零时，流量为零，故曲线通过坐标 原点。当交通密度增加，流量增大，直至达到道路的 通行能力，即曲线C点的交通量达到最大值，对应的 交通密度为最佳密度Km；从C点起，交通密度增加， 速度下降，交通量 减少，直到阻塞密度Kj，速度等 于零，流量等于零；由坐标原点向曲线上任一点画矢 径。这些矢径的斜率，表示矢端的平均速度。通过A 点的矢径与曲线相切，其斜率为畅行速度Vf；对于密 度比Km小的点，表示不拥挤情况，而密度比Km大 的点，表示拥挤情况。
例7-2 在长400m的道路上行驶28辆车，速度-密度为直 线关系，V=60-3/4 K，
求：该道路的Vf ，Kj ，Q ，Qm 。 解：V=60-3/4 K=60（1- K/80）
Vf=60 km／h K=N/L=28/0.4=70（veh／km） V=60-3/4*70=7.5（km／h） Q= KV=7.5*70=525（veh／h） Qm=1/4 KjVf=1/4*60*80=1200（veh／h）
线同样是一条抛物线（图7-4）
图7—4 速度与流量的关系
当交通密度为零时，畅行交通流的车速就可能达 到最高车速，如图中曲线的最高点A，就是畅行速度 Vf，而流量等于零。当交通密度等于阻塞密度时，速 度等于零，流量也等于零，因此，曲线通过坐标原点。
过C点作一条平行于流量坐标轴的线，将曲线分 成两部分，这条线以上的部分，为不拥挤部分，速度 随流量的增加而降低，直至达到通行能力的流量Qm 为止，速度为Vm；这条线以下部分为拥挤部分，流 量和速度都下降。
对于式（7-6）若另dQ/dK=0，则可求出对应于 Qm的Km值：
km
1 2
k
j
从而

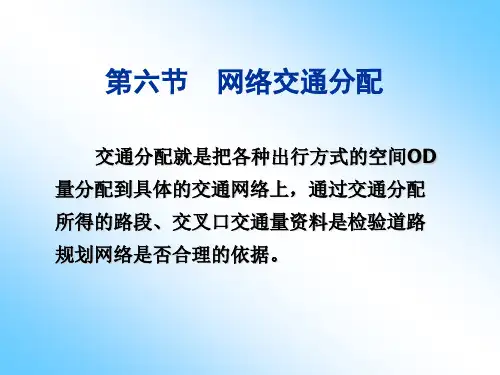

交通分配方法 平衡分配法 如果分配模型满足WARDROP第一、 第二原理，则该方法为平衡分配法。
非平衡分配法 如果采用模拟方法进行分配称之为非
平衡分配法。
1、平衡分配法
固定需求分配法
在分配模型中，出行OD矩阵T(i,j)固定不变。 Beckmann提出固定需求的用户优化平衡模型：
min
Va 0
• P(k)—第k条出行路线上的分配率；
• t(k)—第k条出行线路的路权；t—各出行路线的平均路权， θ—参数。
四、多路径交通分配方法
2、分配模型的改进
• 最短路因素-出行者希望最短、最快、最方便
• 随机性因素-交通网络复杂性、交通状况的随机性、出行 者出行的不确定性
• Logit方法设某OD点对(r, s)之间每个出行者总是选择他 认为阻抗最小的路径k（称出行者主观判断的阻抗值为 “感知阻抗”）。各出行线路被选用的概率可用LOGIT路 径选择模型计算。
步 1、初始化。将 PA 分布矩阵分解成若干份（N 份）。令 k=1,
x
0 a

（0 路段a）。
步
2、计算各路段阻抗：
t
k a

ta
(
x
k a
1
)
a
步 3、按全有全无分配法将各 PA 点对（i. j）的第 k 份出行分布量分配到它们之间的最
短路径上；并累加各路段从该步分配新得到的交通量，设为 wak ,
40+20
A
20
30+10
10
40 10
20+10
分配次数K与每次的OD量分配率（％）
分配次序 1
2
3 4 5 6 7 8 9 10

结果一致。
三流量与密度的关系
流量——密度曲线上的其他点的数值以同样的方式求出。点是表示
不拥挤情况的一个典型点。从这图来看,点的流量为1800辆/ℎ,密度为30
辆/及速度(矢径的斜率)为58/ ℎ。
点是表示拥挤情况的一个典型点。从图中看出,点的流量为1224 辆
/ℎ,密度105.6辆/及速度(矢径的斜率)为11.6/ℎ。根据定义,点的流
— — 路段长度（）

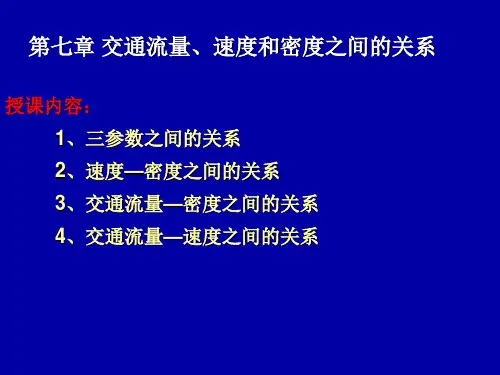

交通流三参数基本关系
车流密度大小反映一条道路上的交通密集程度。对于同一条道路,可以
不考虑车道数;对于具有不同车道数的道路,为使车流密度具有可比性，
车流密度应按单车道来定义，单位为:辆/( ·车道)。
• 交通流三参数之间的基本关系式为：
=∙
式中：
— — 平均流量（辆/ℎ）；
点。从原点 到曲线上点的向量斜率表示那一点的密度的倒
数1/ 。由 点作平行于 轴的一条直线,该直线为(上半部分)
交通流不拥挤的稳定交通流和(下半部分)拥挤路段的不稳定
交通流的分界线。
流量与速度的关系
综上所述,按格林希尔茨的速度——密度模型、流量——密度模型、
速度——流量模型可以看出, 、 、 是划分交通是否拥挤的重要特
密度由大变小时，车速会增大。关于两者之间的关系,已经由各国学者
提出了几种不同的模型。
1934年,格林希尔茨提出了速度一密度线性关系模型:

= (1 − )

式中符号意义同前。
这一模型简单直观如图所示 ,研究表明,刚才的公式表示的模型与实
测数据相关性很好。
速度与密度关系
这一模型简单直观如图所示 ,研究表明,刚才的公式表示的模型与实测数据相
速度与密度关系

过C点作一条平行于流量坐标轴的线，将曲线分 成两部分，这条线以上的部分，为不拥挤部分，速度 随流量的增加而降低，直至达到通行能力的流量Qm 为止，速度为Vm；这条线以下部分为拥挤部分，流 量和速度都下降。
综合以上三个参数的关系可知：当道路上交通密 度小时，车辆可自由行驶，平均车速高，交通流量不 大；随着交通密度增大，交通流量也增加，但车速下 降；当交通密度增加到最佳密度时，交通流量达到最 大值，即交通流量达到了道路的通行能力，车辆的行 驶形成了车队跟随现象，车速低且均衡；当交通密度 继续增大，即超过了最佳密度，交通流量下降，车速 明显下降，直到车速接近于零，道路出现阻塞，交通 密度达到最大值，即阻塞密度，交通流量等于零。
（2）此时所对应的车速是：
Vm＝Vf/2=1/2*80=40 km／h
例7-2 在长400m的道路上行驶28辆车，速度-密度为直 线关系，V=60-3/4 K， 求：该道路的Vf ，Kj ，Q ，Qm 。 解：V=60-3/4 K=60（1- K/80） Vf=60 km／h K=N/L=28/0.4=70（veh／km）
上式是二次函数关系，可用一条抛物线表示，如 图7－3所示。
图7－3交通量和密度的关系
当交通密度为零时，流量为零，故曲线通过坐标 原点。当交通密度增加，流量增大，直至达到道路的 通行能力，即曲线C点的交通量达到最大值，对应的 交通密度为最佳密度Km；从C点起，交通密度增加， 速度下降，交通量 减少，直到阻塞密度Kj，速度等 于零，流量等于零；由坐标原点向曲线上任一点画矢 径。这些矢径的斜率，表示矢端的平均速度。通过A 点的矢径与曲线相切，其斜率为畅行速度Vf；对于密 度比Km小的点，表示不拥挤情况，而密度比Km大 的点，表示拥挤情况。
