下载文档原格式
清洗RO膜步驟一、准備工作：1．材料准備：濾芯5um×500mm×6mm 每清洗一次更換一次7支塑膠桶容量1000L 1個純水2罐檸朦酸化學純99﹪桶裝25Kg三聚磷酸鈉袋裝25Kg EDT2一乙二胺四乙酸二鈉4Kg 2．管路連接二、純水循環：1．用1000L水桶裝400L純水，打開水泵，調節閥門，使壓力表壓力5Kg。
2．循環30分鍾後排掉純水。
三、酸洗：1．配料：加水1000L，加入檸朦酸8Kg，用NH4OH調整PH值，用PH試紙測試值3-4。
2．開啟泵浦，調節壓力為5Kg，并先排去桶內溶液的1/3，循環1小時。
3．停掉泵浦，關閉RO膜進出口閥，浸泡半小時。
4．再打開RO膜進出口閥，開啟泵浦，調整壓力5Kg，循環10分鍾。
5．停掉泵浦，排掉溶液。
四、用原水沖洗：1．恢復到產水狀態，開啟高壓泵，調整壓力至6Kg，用原水沖洗。
2．測試產水排水閥出水PH值，使其PH值與進水約同時，再沖洗10分鍾，停掉泵浦。
五、重復操作：以上第三、第四條重復三次，酸洗結束。
(第三次浸泡時間需加長)六、鹼洗：1．配料：加水1000L，加入三聚磷酸鈉8Kg，乙二氨四乙酸二鈉約3Kg，用H S S04調節PH值至11-12。
(如無法達到,則加適量NaOH)2．泵浦，調節壓力為5Kg，并先排去桶內溶液的1/3關掉排水閥，循環1小時。
3．掉泵浦，關閉RO膜進出口閥，浸泡半小時。
4．打開RO膜進出口閥，開啟泵浦，調整壓力5Kg，循環10分鍾。
5．停掉泵浦，排掉溶液。
七、沖洗：步驟同四，沖洗時間約30分鍾。
八、重復操作：以上第六、第七重復三次，最後一次沖洗至少1小時。
(如效果不好,可用NaOH調節PH值到13,沖洗5分鐘,立即用原水清洗干淨)九、結束：1．全部結束後，整理、恢復清洗管路，開啟高壓泵，進行產水。
特別注意：在清洗過程中，往純水罐去的閥門絕對并确認是關閥狀態。

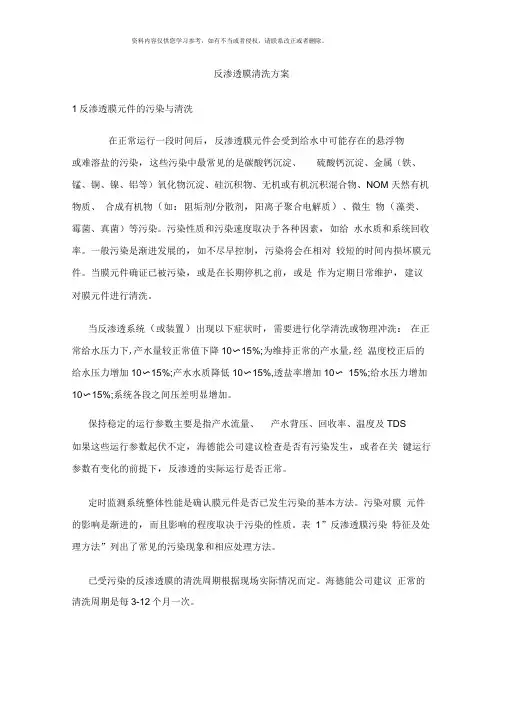

反渗透膜清洗方案1反渗透膜元件的污染与清洗在正常运行一段时间后，反渗透膜元件会受到给水中可能存在的悬浮物或难溶盐的污染，这些污染中最常见的是碳酸钙沉淀、硫酸钙沉淀、金属（铁、锰、铜、镍、铝等）氧化物沉淀、硅沉积物、无机或有机沉积混合物、NOM 天然有机物质、合成有机物（如：阻垢剂/分散剂，阳离子聚合电解质）、微生物（藻类、霉菌、真菌）等污染。
污染性质和污染速度取决于各种因素，如给水水质和系统回收率。
一般污染是渐进发展的，如不尽早控制，污染将会在相对较短的时间内损坏膜元件。
当膜元件确证已被污染，或是在长期停机之前，或是作为定期日常维护，建议对膜元件进行清洗。
当反渗透系统（或装置）出现以下症状时，需要进行化学清洗或物理冲洗：在正常给水压力下,产水量较正常值下降10〜15%;为维持正常的产水量,经温度校正后的给水压力增加10〜15%;产水水质降低10〜15%,透盐率增加10〜15%;给水压力增加10〜15%;系统各段之间压差明显增加。
保持稳定的运行参数主要是指产水流量、产水背压、回收率、温度及TDS如果这些运行参数起伏不定，海德能公司建议检查是否有污染发生，或者在关键运行参数有变化的前提下，反渗透的实际运行是否正常。
定时监测系统整体性能是确认膜元件是否已发生污染的基本方法。
污染对膜元件的影响是渐进的，而且影响的程度取决于污染的性质。
表1”反渗透膜污染特征及处理方法”列出了常见的污染现象和相应处理方法。
已受污染的反渗透膜的清洗周期根据现场实际情况而定。
海德能公司建议正常的清洗周期是每3-12个月一次。
当膜元件仅仅是发生了轻度污染时，重要的是清洗膜元件。
重度污染会因阻碍化学药剂深入渗透至污染层，影响清洗效果。
清洗何种污染物以及如何清洗要根据现场污染情况而进行。
对于几种污染同时存在的复杂情况，清洗方法是采用低PH和高PH的清洗液交替清洗（应先低PH 后高PH值清洗）。
表1反渗透膜污染特征及处理方法污染种类可能发生之处压降给水压力盐透过率金属氧化物（Fe、Mn、一段，最前端膜元迅速增加迅速增加迅速增加Cu Ni、Zn)件胶体（有机和无机混合一段，最前端膜元逐渐增加逐渐增加轻度增加物）件矿物垢（Ca、Mg、Ba、末段,最末端膜兀适度增加轻度增加一般增加Sr)件聚合硅沉积物末段,最末端膜兀一般增加增加一般增加件生物污染任何位置，一般前明显增加明显增加一般增加端膜元件有机物污染（难溶NOM）所有段逐渐增加增加降低阻垢剂污染二段最严重一般增加增加一般增加氧化损坏（Cl 2、O zone、一段最严重一般增加降低增加KmnO4 )水解损坏（超出pH范围）所有段一般降低降低增加磨蚀损坏（碳粉）一段最严重一般降低降低增加O型圈渗漏（内连接管或无规则，一般在给一般降低一般降低增加2 污染情况分析碳酸钙垢 :碳酸钙垢是一种矿物结垢。

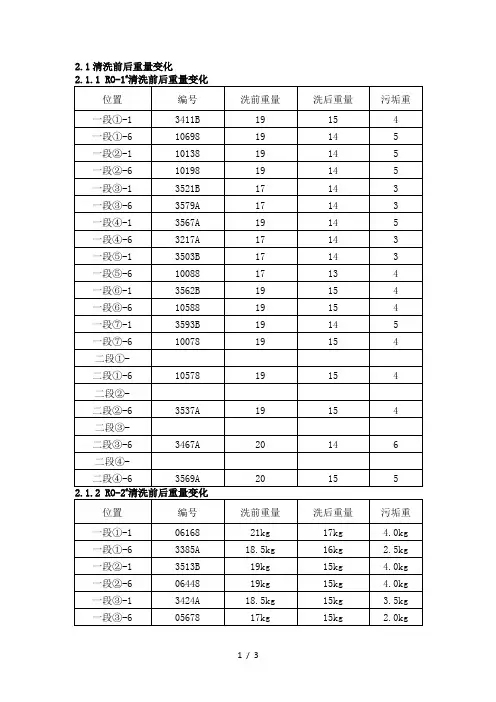

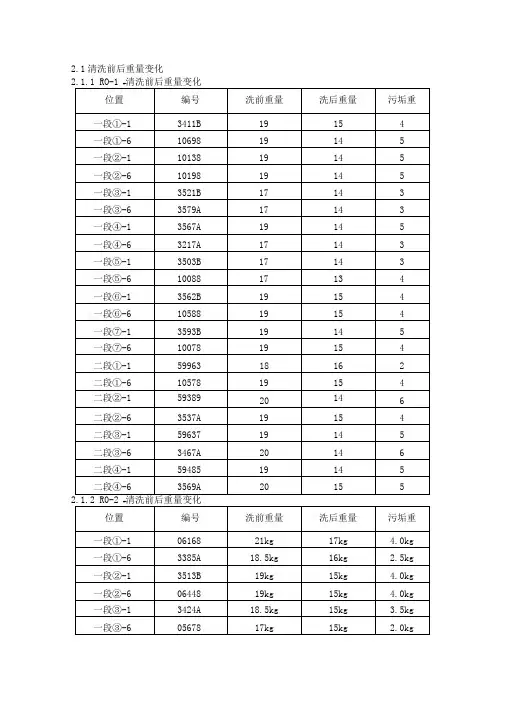

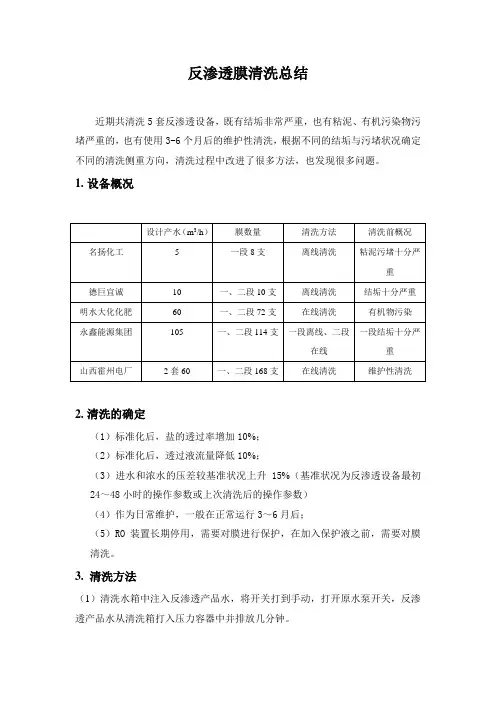

反渗透膜清洗总结近期共清洗5套反渗透设备，既有结垢非常严重，也有粘泥、有机污染物污堵严重的，也有使用3-6个月后的维护性清洗，根据不同的结垢与污堵状况确定不同的清洗侧重方向，清洗过程中改进了很多方法，也发现很多问题。
1.设备概况2.清洗的确定（1）标准化后，盐的透过率增加10%；（2）标准化后，透过液流量降低10%；（3）进水和浓水的压差较基准状况上升15%（基准状况为反渗透设备最初24～48小时的操作参数或上次清洗后的操作参数）（4）作为日常维护，一般在正常运行3～6月后；（5）RO装置长期停用，需要对膜进行保护，在加入保护液之前，需要对膜清洗。
3. 清洗方法（1）清洗水箱中注入反渗透产品水，将开关打到手动，打开原水泵开关，反渗透产品水从清洗箱打入压力容器中并排放几分钟。
（2）关闭原水泵，用反渗透产品水在清洗箱中配制酸性清洗液。
（3）关闭反渗透一段清洗进水阀门、反渗透一段清洗浓水回水阀门和反渗透清洗产水回水阀门，打开反渗透不合格水排放阀门、反渗透浓水排放电动阀门和反渗透浓水调节阀门。
（4）打开反渗透进水电动阀门，以低流速输送清洗液进入压力容器，如果开始的清洗废液比较脏，可以排掉，然后增大流速（即压力必须低到不会产生明显的渗透产水）并使清洗液循环30～50分钟，直到将反渗透设备冲洗干净。
将清洗水箱刷洗干净，注入反渗透产品水，对反渗透设备进行冲洗，直到将反渗透设备冲洗干净。
（5）冲洗结束后，再次配制酸性清洗液使用相同方法清洗反渗透设备二段。
（6）酸性清洗结束后，将再次配制碱性清洗液，使用相同清洗方法清洗反渗透设备一段和二段。
（7）碱性清洗结束后，用异噻唑啉酮配置15mg/L浓度的杀菌剂溶液，低压循环冲洗，时间为30～60分钟。
（8）彻底冲洗干净后，化学清洗结束，启动反渗透设备，直到产品水清洁，无泡沫或无清洗剂。
注意事项:（1）清洗反渗透设备，采用酸性洗和碱性洗两个步骤，在两步中间，必须对反渗透设备进行彻底的冲洗，避免酸碱在反渗透设备内进行中和反应。
反渗透膜清洗方法介绍反渗透膜清洗方法介绍发布时间：2015/08/11 反渗透技术标签：反渗透膜浏览：01. 反渗透膜元件的污染物在正常运行一段时间后，反渗透膜元个会受到在给水中可能存在的悬浮物质或难溶物质的污染，这些污染物中最常见的为碳酸钙垢、硫酸钙垢、金属氧化物垢、硅沉积物及有机或生物沉积物。
污染物的性质及污染速度与给水条件有关，污染是慢慢发展的，如果不早期采取措施，污染将会在相对短的时间内损坏膜元件的性能。
定期检测系统整体性能是确认膜元件发生污染的一个好方法，不同的污染物会对膜元件性能造成不同程度的损害。
表1 列出了常见污染物对膜性能的影响。
2. 污染物的去除污染物的去除可通过化学清洗和物理冲洗来实现，有时亦可通过改变运行条件来实现，作为一般的原则，当下列情形之一发生时应进行清洗。
2.1 在正常压力下如产品水流量降至正常值的10 ～15% 。
2.2 为了维持正常的产品水流量，经温度校正后的给水压力增加了10 ～15% 。
2.3 产品水质降低10 ～15% 。
盐透过率增加10 ～15% 。
2.4 使用压力增加10 ～15%对于不是与金属化物或有机物共生的硅垢，一般只有通过专门的清洗方法才能将他们去除，有关的详细方法清与海德能公司联系。
3.5 有机沉积物有机沉积物( 例如微生物粘泥或霉斑) 可以使用清洗液3 去除，为了防止再繁殖，可使用经海德能公司认可的杀菌溶液在系统中循环、浸泡，一般需较长时间浸泡才能有效，如反渗透装置停用三天时，最好采用消毒处理，请与海德能公司会商以确定适宜的杀菌剂。
3.6 清洗液清洗反渗透膜元件时建议采用表2 所列的清洗液。
确定清洗前对污染物进行化学分析十分重要的，对分析结果的详细分析比较，可保证选择最佳的清洗剂及清洗方法，应记录每次清洗时清洗方法及获得的清洗效果，为在特定给水条件下，找出最佳的清洗方法提供依据。
对于无机污染物建议使用清洗液1 。
对于硫酸钙及有机物建议使用清洗液2 。

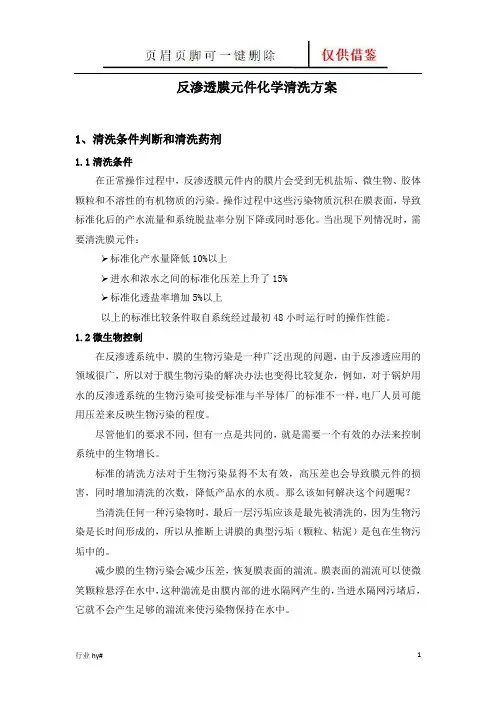

反渗透膜元件化学清洗方案1、清洗条件判断和清洗药剂1.1清洗条件在正常操作过程中，反渗透膜元件内的膜片会受到无机盐垢、微生物、胶体颗粒和不溶性的有机物质的污染。
操作过程中这些污染物质沉积在膜表面，导致标准化后的产水流量和系统脱盐率分别下降或同时恶化。
当出现下列情况时，需要清洗膜元件：➢标准化产水量降低10%以上➢进水和浓水之间的标准化压差上升了15%➢标准化透盐率增加5%以上以上的标准比较条件取自系统经过最初48小时运行时的操作性能。
1.2微生物控制在反渗透系统中，膜的生物污染是一种广泛出现的问题，由于反渗透应用的领域很广，所以对于膜生物污染的解决办法也变得比较复杂，例如，对于锅炉用水的反渗透系统的生物污染可接受标准与半导体厂的标准不一样，电厂人员可能用压差来反映生物污染的程度。
尽管他们的要求不同，但有一点是共同的，就是需要一个有效的办法来控制系统中的生物增长。
标准的清洗方法对于生物污染显得不太有效，高压差也会导致膜元件的损害，同时增加清洗的次数，降低产品水的水质。
那么该如何解决这个问题呢？当清洗任何一种污染物时，最后一层污垢应该是最先被清洗的，因为生物污染是长时间形成的，所以从推断上讲膜的典型污垢（颗粒、粘泥）是包在生物污垢中的。
减少膜的生物污染会减少压差，恢复膜表面的湍流。
膜表面的湍流可以使微笑颗粒悬浮在水中，这种湍流是由膜内部的进水隔网产生的，当进水隔网污堵后，它就不会产生足够的湍流来使污染物保持在水中。
湍流的减弱会使颗粒和其他悬浮物沉降下来并被生物粘膜吸附，在这种条件下变成不可恢复的膜污染，这种情况发生的条件是生物污染使膜表面的湍流不能有效的清洁膜表面。
一旦生物粘膜形成后，它就变成一种自我支撑的结构并吸附水中有机和无机的杂质，所以生物污垢的结构通常是比较复杂的。
有机污染物吸附无机物质后会使细菌群的支撑结构更牢固。
生物粘膜是一种活的有机体，每个细胞都支撑着整个有机体，包括死亡的细胞也是下一代细胞的养料。
