焊工证件识别基本常识及实例分析

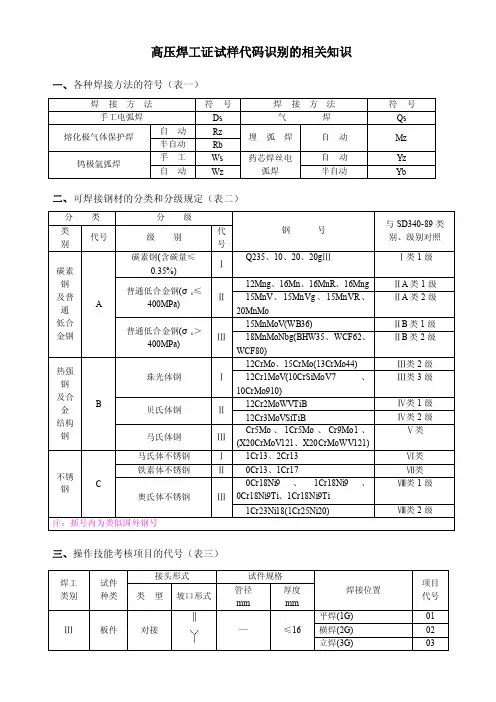

高压焊工证试样代码识别的相关知识一、各种焊接方法的符号（表一）
二、可焊接钢材的分类和分级规定（表二）
三、操作技能考核项目的代号（表三）
四、焊接位置示意图
五、试样代码由焊接方法、钢材类级别、项目代号和焊条涂料类型等四个部分组成：
——焊接方法直接标出各种方法的符号（表一）；
——钢材类级别直接标出归属的类级（表二）；
——项目代号以阿拉伯数字两位表示（表三）；
——焊条涂料类型分为酸性焊条(以“S”表示)和碱性焊条(以“J”表示)。

代码编写举例：Ws/DsAⅡ-××J。

Ws/Ds为氩弧焊打底、电焊盖面；
AⅡ为A类钢Ⅱ级(如16Mn)；
××为项目代号；
J为碱性焊条。

不同的发证机构的代码略有不同
如广州质量技术监督局发的证得代码：GTAW–Ⅳ–6G–5/51–02 GTAW表示全氩弧焊；SMAW表示电焊；
Ⅳ表示四类钢材（管材）；
6G表示管材45°角固定；
5/51表示管材是Φ51×5mm；
02表示氩弧焊材的成分；。

焊工基础知识焊接是一种常见的金属连接方法，被广泛应用于制造业和建筑行业。

作为一个焊工，掌握基础知识对于保证焊接质量和安全至关重要。

本文将介绍焊工需要了解的基础知识。

一、焊接原理焊接是通过将金属材料加热到熔化状态，然后在熔融金属之间形成连续的连接。

焊接可以实现两种或多种不同材料的连接，这在许多工业应用中是至关重要的。

二、焊接类型1. 线焊线焊是最常见的焊接类型之一，它使用填充金属或焊芯将工件连接。

常见的线焊方法包括手工电弧焊、气体保护焊（MIG和TIG）等。

2. 点焊点焊是将两个或多个金属部件通过热点快速连接而成。

点焊通常用于薄金属板的连接，如汽车制造业中的焊接。

3. 插焊插焊也被称为螺柱焊，它是通过将螺柱插入金属工件中，并通过热轧进行连接。

插焊常见于电路板和终端连接件的制造。

4. 焊接缝焊接缝是通过将两个金属工件的边缘加热到熔化状态并进行连接来形成的。

焊接缝的类型包括对接焊缝、角焊缝、搭接焊缝等。

三、焊接安全焊接是一项危险的工作，焊工应该重视焊接安全以保护自己和他人的安全。

以下是一些焊接安全的基本原则：1. 戴好个人防护装备，如焊帽、护目镜、焊手套等，以保护眼睛、皮肤和呼吸系统。

2. 工作区域应保持清洁整齐，避免杂物或易燃物接近焊接区域。

3. 使用合适的通风设备，确保焊接过程中产生的有害气体及烟尘能够及时排出。

4. 确保焊接设备的正确安装和维护，以避免设备故障引发事故。

5. 经过专业培训，并严格按照焊接规范操作，不擅自修改焊接程序。

四、常见焊接缺陷在焊接过程中，很容易出现一些常见的焊接缺陷。

焊工应该能够识别这些缺陷，并采取相应的措施进行纠正。

以下是一些常见的焊接缺陷：1. 气孔：焊接过程中的气体挤压形成的孔洞。

2. 焊渣夹杂：焊接过程中未能清除的焊渣或其他杂质。

3. 焊缝不牢固：焊接接头强度不够，不能承受应力。

4. 焊接变形：焊接过程中产生的材料变形，导致尺寸不一致。

五、常用焊接设备1. 焊接机：包括手工电弧焊机、气体保护焊机等。

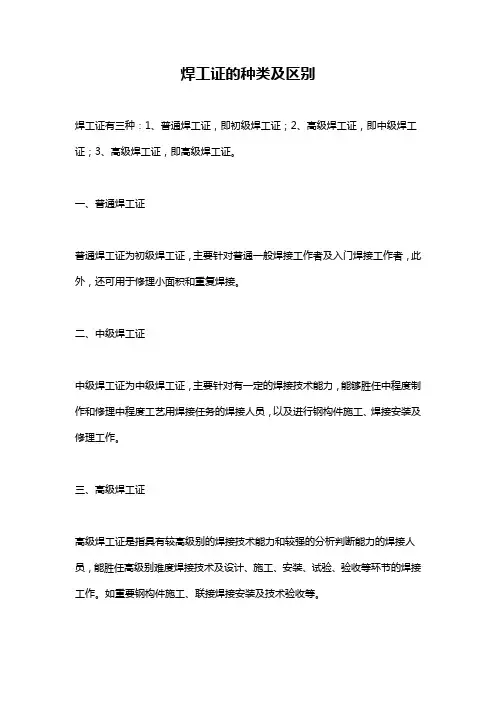

焊工证的种类及区别
焊工证有三种：1、普通焊工证，即初级焊工证；2、高级焊工证，即中级焊工证；3、高级焊工证，即高级焊工证。

一、普通焊工证
普通焊工证为初级焊工证，主要针对普通一般焊接工作者及入门焊接工作者，此外，还可用于修理小面积和重复焊接。

二、中级焊工证
中级焊工证为中级焊工证，主要针对有一定的焊接技术能力，能够胜任中程度制作和修理中程度工艺用焊接任务的焊接人员，以及进行钢构件施工、焊接安装及修理工作。

三、高级焊工证
高级焊工证是指具有较高级别的焊接技术能力和较强的分析判断能力的焊接人员，能胜任高级别难度焊接技术及设计、施工、安装、试验、验收等环节的焊接工作。

如重要钢构件施工、联接焊接安装及技术验收等。

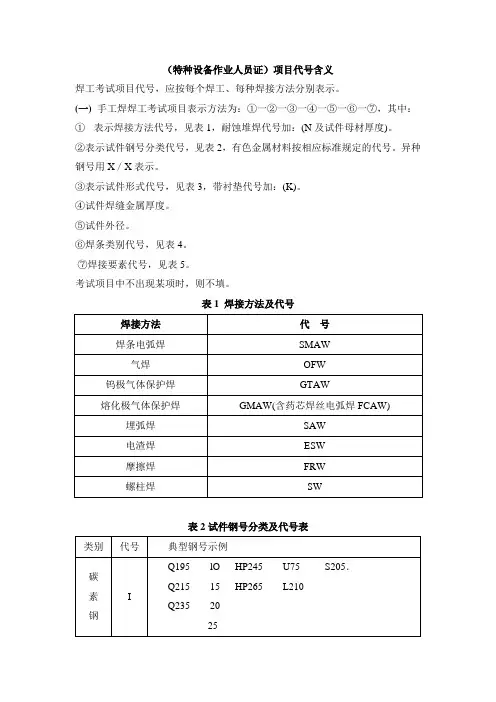

（特种设备作业人员证）项目代号含义焊工考试项目代号，应按每个焊工、每种焊接方法分别表示。

(一)手工焊焊工考试项目表示方法为：①一②一③一④一⑤一⑥一⑦，其中：①表示焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②表示试件钢号分类代号，见表2，有色金属材料按相应标准规定的代号。

异种钢号用X／X表示。

③表示试件形式代号，见表3，带衬垫代号加：(K)。

④试件焊缝金属厚度。

⑤试件外径。

⑥焊条类别代号，见表4。

⑦焊接要素代号，见表5。

考试项目中不出现某项时，则不填。

表1 焊接方法及代号2试件钢号分类及代号表表表3试件形式、位置及代号表4焊条类别、代号及适用范围表5焊接要素及代号(二)焊机操作工考试项目表示方法为：①一②一③，其中：①焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)。

②试件形式代号，见表3，带衬垫代号加(K)。

③焊接要素代号，见表5，存在两种以上要素时，用“／”分开。

考试项目中不出现该项时，则不填。

(三)项目代号应用举例如下：(1)厚度为12mm的16MnR钢板对接焊缝平焊试件带衬垫，使用J507焊条手工焊接，试件全焊透，项目代号：SMAW一Ⅱ一lG(K)一12一F3J。

(2)壁厚为8mm、外径为60mm的20g钢管对接焊缝水平固定试件，背面不加衬垫，用手工钨极氩弧焊打底，填充金属为实芯焊丝，焊缝金属厚度为3mm，然后采用J427焊条手工焊填满坡口，项目代号为：GTAW一Ⅰ一5G一3/60—02和SMAW一Ⅰ一5G(K)一5/60一F3J。

(3)板厚为10mm的16MnR钢板立焊试件无衬垫，采用半自动C02气体保护焊，填充金属为药芯焊丝，试件全焊透。

项目代号：GNAW一Ⅱ一3G一10。

(4)管材对接焊缝无衬垫水平固定试件，壁厚为8mm，外径为70mm，钢号为16Mn，采用自动熔化极气体保护焊，使用实芯焊丝，在自动跟踪条件下进行多道焊全焊透，项目代号：GMAW一5G一06/09。

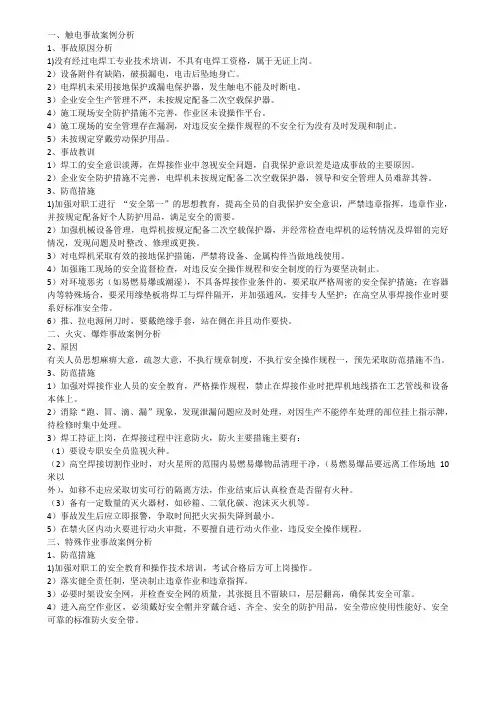

一、触电事故案例分析1、事故原因分析1)没有经过电焊工专业技术培训，不具有电焊工资格，属于无证上岗。

2）设备附件有缺陷，破损漏电，电击后坠地身亡。

2）电焊机未采用接地保护或漏电保护器，发生触电不能及时断电。

3）企业安全生产管理不严，未按规定配备二次空载保护器。

4）施工现场安全防护措施不完善，作业区未设操作平台。

4）施工现场的安全管理存在漏洞，对违反安全操作规程的不安全行为没有及时发现和制止。

5）未按规定穿戴劳动保护用品。

2、事故教训1）焊工的安全意识淡薄，在焊接作业中忽视安全问题，自我保护意识差是造成事故的主要原因。

2）企业安全防护措施不完善，电焊机未按规定配备二次空载保护器，领导和安全管理人员难辞其咎。

3、防范措施1)加强对职工进行“安全第一”的思想教育，提高全员的自我保护安全意识，严禁违章指挥，违章作业，并按规定配备好个人防护用品，满足安全的需要。

2）加强机械设备管理，电焊机按规定配备二次空载保护器，并经常检查电焊机的运转情况及焊钳的完好情况，发现问题及时整改、修理或更换。

3）对电焊机采取有效的接地保护措施，严禁将设备、金属构件当做地线使用。

4）加强施工现场的安全监督检查，对违反安全操作规程和安全制度的行为要坚决制止。

5）对环境恶劣（如易燃易爆或潮湿），不具备焊接作业条件的，要采取严格周密的安全保护措施；在容器内等特殊场合，要采用缘垫板将焊工与焊件隔开，并加强通风，安排专人坚护；在高空从事焊接作业时要系好标准安全带。

6）推、拉电源闸刀时，要戴绝缘手套，站在侧在并且动作要快。

二、火灾、爆炸事故案例分析2、原因有关人员思想麻痹大意，疏忽大意，不执行规章制度，不执行安全操作规程一，预先采取防范措施不当。

3、防范措施1）加强对焊接作业人员的安全教育，严格操作规程，禁止在焊接作业时把焊机地线搭在工艺管线和设备本体上。

2）消除“跑、冒、滴、漏”现象，发现泄漏问题应及时处理，对因生产不能停车处理的部位挂上指示牌，待检修时集中处理。

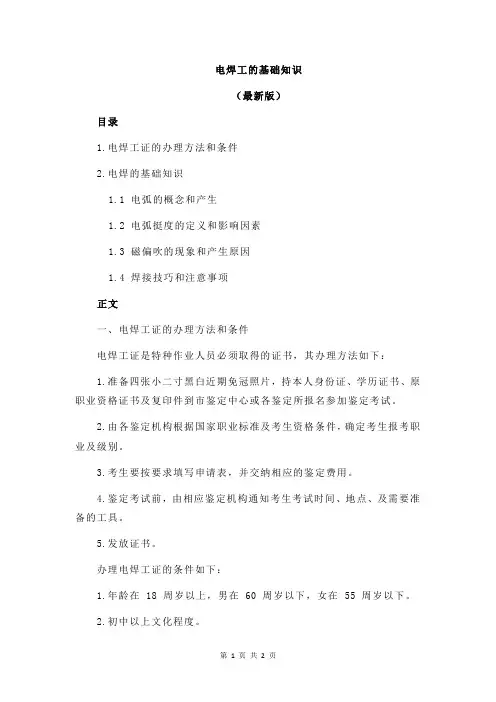

电焊工的基础知识（最新版）目录1.电焊工证的办理方法和条件2.电焊的基础知识1.1 电弧的概念和产生1.2 电弧挺度的定义和影响因素1.3 磁偏吹的现象和产生原因1.4 焊接技巧和注意事项正文一、电焊工证的办理方法和条件电焊工证是特种作业人员必须取得的证书，其办理方法如下：1.准备四张小二寸黑白近期免冠照片，持本人身份证、学历证书、原职业资格证书及复印件到市鉴定中心或各鉴定所报名参加鉴定考试。

2.由各鉴定机构根据国家职业标准及考生资格条件，确定考生报考职业及级别。

3.考生要按要求填写申请表，并交纳相应的鉴定费用。

4.鉴定考试前，由相应鉴定机构通知考生考试时间、地点、及需要准备的工具。

5.发放证书。

办理电焊工证的条件如下：1.年龄在 18 周岁以上，男在 60 周岁以下，女在 55 周岁以下。

2.初中以上文化程度。

3.身体健康，无妨碍从事本工种作业的疾病和生理缺陷。

4.具有相应申请项目的工作经历。

5.具有相应的安全技术知识与技能。

二、电焊的基础知识电焊的基础知识包括以下几个方面：1.电弧的概念和产生：电弧是焊接电源供给的，在两极间产生强烈而持久的气体放电现象。

2.电弧挺度的定义和影响因素：电弧挺度是指在热收缩和磁收缩等效应的作用下，电弧沿电极轴向挺直的程度。

影响电弧挺度的因素主要有焊接电流、电压和电极长度等。

3.磁偏吹的现象和产生原因：磁偏吹是直流电弧焊时，因受到焊接回路中电磁力的作用而产生的电弧偏吹。

磁偏吹的影响因素包括焊接电流、焊丝伸出长度和磁场强度等。

4.焊接技巧和注意事项：焊接时要掌握焊接技巧，手要稳，均匀地向前焊接。

尤其是一个厚物件和一个薄物件相焊接时更要注意。

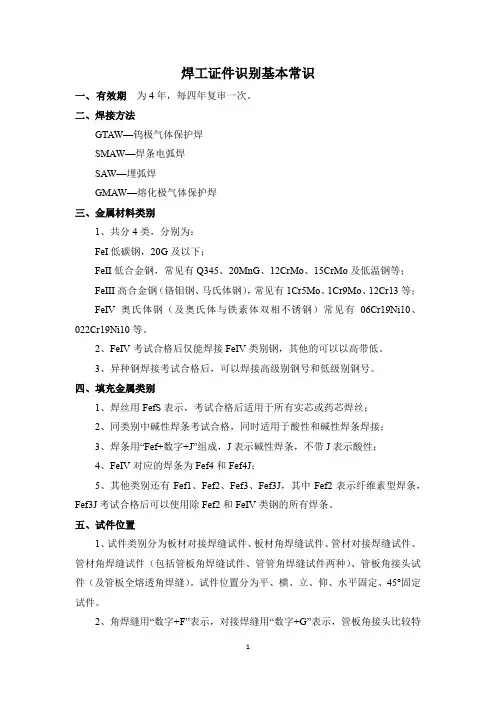

焊工证件识别基本常识一、有效期为4年，每四年复审一次。

二、焊接方法GTAW—钨极气体保护焊SMAW—焊条电弧焊SAW—埋弧焊GMAW—熔化极气体保护焊三、金属材料类别1、共分4类，分别为：FeI低碳钢，20G及以下；FeII低合金钢，常见有Q345、20MnG、12CrMo、15CrMo及低温钢等；FeIII高合金钢（铬钼钢、马氏体钢），常见有1Cr5Mo、1Cr9Mo、12Cr13等；FeIV奥氏体钢（及奥氏体与铁素体双相不锈钢）常见有06Cr19Ni10、022Cr19Ni10等。

2、FeIV考试合格后仅能焊接FeIV类别钢，其他的可以以高带低。

3、异种钢焊接考试合格后，可以焊接高级别钢号和低级别钢号。

四、填充金属类别1、焊丝用FefS表示，考试合格后适用于所有实芯或药芯焊丝；2、同类别中碱性焊条考试合格，同时适用于酸性和碱性焊条焊接；3、焊条用“Fef+数字+J”组成，J表示碱性焊条，不带J表示酸性；4、FeIV对应的焊条为Fef4和Fef4J；5、其他类别还有Fef1、Fef2、Fef3、Fef3J，其中Fef2表示纤维素型焊条，Fef3J考试合格后可以使用除Fef2和FeIV类钢的所有焊条。

五、试件位置1、试件类别分为板材对接焊缝试件、板材角焊缝试件、管材对接焊缝试件、管材角焊缝试件（包括管板角焊缝试件、管管角焊缝试件两种）、管板角接头试件（及管板全熔透角焊缝）。

试件位置分为平、横、立、仰、水平固定、45°固定试件。

2、角焊缝用“数字+F”表示，对接焊缝用“数字+G”表示，管板角接头比较特殊，用“数字+FG”表示（因为其既是角焊缝F，又是熔透焊缝G）。

3、数字中，1表示平焊，2表示横焊，3表示立焊，4表示仰焊，5表示水平固定焊，6表示45°固定焊。

4、管材由于是圆的，没有立焊，即没有“3”，而板材则没有水平固定和45°固定，即“5”和“6”。

5、举例：“2G”表示“板材对接横焊”或者“管材对接横焊（也叫垂直固定试件）”，“5G”表示“管材对接水平固定”，“3F”表示“板材角接立焊”，“4F”表示“板材角接仰焊”和“管材角焊缝垂直固定仰焊”。

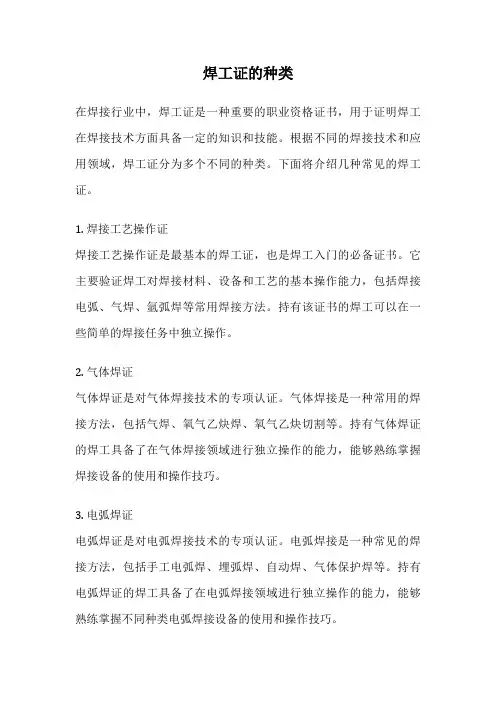

焊工证的种类在焊接行业中，焊工证是一种重要的职业资格证书，用于证明焊工在焊接技术方面具备一定的知识和技能。

根据不同的焊接技术和应用领域，焊工证分为多个不同的种类。

下面将介绍几种常见的焊工证。

1. 焊接工艺操作证焊接工艺操作证是最基本的焊工证，也是焊工入门的必备证书。

它主要验证焊工对焊接材料、设备和工艺的基本操作能力，包括焊接电弧、气焊、氩弧焊等常用焊接方法。

持有该证书的焊工可以在一些简单的焊接任务中独立操作。

2. 气体焊证气体焊证是对气体焊接技术的专项认证。

气体焊接是一种常用的焊接方法，包括气焊、氧气乙炔焊、氧气乙炔切割等。

持有气体焊证的焊工具备了在气体焊接领域进行独立操作的能力，能够熟练掌握焊接设备的使用和操作技巧。

3. 电弧焊证电弧焊证是对电弧焊接技术的专项认证。

电弧焊接是一种常见的焊接方法，包括手工电弧焊、埋弧焊、自动焊、气体保护焊等。

持有电弧焊证的焊工具备了在电弧焊接领域进行独立操作的能力，能够熟练掌握不同种类电弧焊接设备的使用和操作技巧。

4. 管道焊证管道焊证是对管道焊接技术的专项认证。

管道焊接是焊接领域的一项重要技术，包括焊接不同材料和不同规格的管道。

持有管道焊证的焊工具备了在管道焊接领域进行独立操作的能力，能够熟练掌握管道焊接的各种技术要求和操作规范。

5. 焊接质量控制证焊接质量控制证是对焊接质量控制和检验的专项认证。

焊接质量控制是确保焊接工艺和焊接接头达到规定要求的关键环节，包括焊接接头外观、尺寸、材质、力学性能等的检验。

持有焊接质量控制证的焊工具备了对焊接质量进行检验和评估的能力，能够有效控制焊接过程和提高焊接质量。

总的来说，焊工证的种类繁多，每种焊工证都对应特定的焊接技术和应用领域。

不同的焊工证代表了焊工在不同领域的专业能力和实践经验。

持有相应的焊工证书可以提高焊工的职业竞争力，为其在焊接行业中的发展提供更多的机会和选择。

因此，对于从事焊接工作的人来说，获取相应的焊工证书是非常重要的。

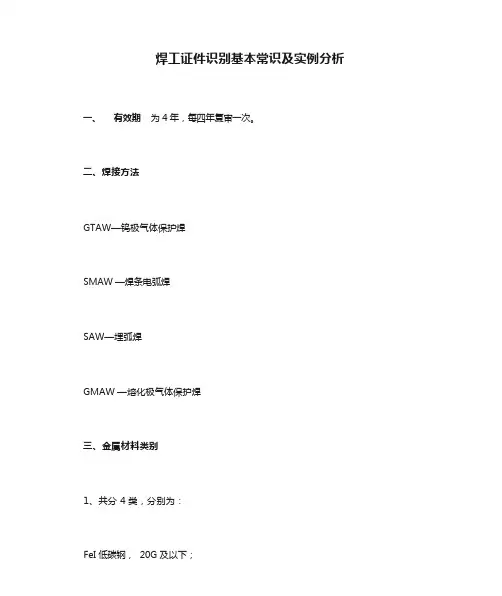

焊工证件识别基本常识及实例分析一、有效期为 4 年，每四年复审一次。

二、焊接方法GTAW—钨极气体保护焊SMAW —焊条电弧焊SAW—埋弧焊GMAW —熔化极气体保护焊三、金属材料类别1、共分 4 类，分别为：FeII 低合金钢，常见有Q345、20MnG、12CrMo、15CrMo 及低温钢等；FeIII 高合金钢（铬钼钢、马氏体钢），常见有1Cr5Mo、1Cr9Mo、12Cr13 等；FeIV 奥氏体钢（及奥氏体与铁素体双相不锈钢）常见有 06Cr19Ni10 、022Cr19Ni10 等。

12、FeIV 考试合格后仅能焊接FeIV 类别钢，其他的可以以高带低。

3、异种钢焊接考试合格后，可以焊接高级别钢号和低级别钢号。

四、填充金属类别1、焊丝用FefS 表示，考试合格后适用于所有实芯或药芯焊丝；2、同类别中碱性焊条考试合格，同时适用于酸性和碱性焊条焊接；3、焊条用“Fef+数字+J”组成， J 表示碱性焊条，不带 J 表示酸性；4、FeIV 对应的焊条为Fef4 和 Fef4J ；5、其他类别还有Fef1、F ef2、F ef3、F ef3J ，其中 Fef2 表示纤维素型焊条， Fef3J 考试合格后可以使用除Fef2 和 FeIV 类钢的所有焊条。

五、试件位置1、试件类别分为板材对接焊缝试件、板材角焊缝试件、管材对接焊缝试件、管材角焊缝试件（包括管板角焊缝试件、管管角焊缝试件两种）、管板角接头试件（及管板全熔透角焊缝）。

试件位置分为平、横、立、仰、水平固定、45°固定试件。

2、角焊缝用“数字+F”表示，对接焊缝用“数字+G”表示，管板角接头比较特殊，用“数字+FG”表示（因为其既是角焊缝F ，又是熔透焊缝 G ）。

3、数字中，1 表示平焊，2 表示横焊，3 表示立焊，4 表示仰焊，5 表示水平固定焊，6 表示45°固定焊。

4、管材由于是圆的，没有立焊，即没有“3”，而板材则没有水平固定和45°固定，即“5”和“6”。

焊工国家职业标准本职业共设五个等级，分别为初级（国家职业资格五级）、中级（国家职业资格四级）、高级（国家职业资格三级）、技师（国家职业资格二级）、高级技师（国家职业资格一级）。

一、基础知识：
1、识图知识
（1）简单装配图和识读知识；（2）焊接装配识读知识；（3）焊接符号和焊接方法代号表示方法。

2、金属学及热处理知识
（1）金属晶体结构的一般知识；（2）合金的组织结构及铁碳合金的基本组织；
（3）Fe—C相图的构造及应用；（4）钢的热处理基本知识。

3、常用金属材料知识
（1）常用金属材料的物理、化学和力学性能；
（2）碳素结构钢、合金钢、铸铁、有色金属的分类、牌号、成份、性能和用途。

4、电工基本知识
（1）直接电与电磁的基本知识；（2）交流民基本概念；
（3）变压器的结构和基本工作原理；（4）电流表和电压表的使用方法。

5、化学基本知识
（1）化学元素符号；（2）原子结构；（3）拼音的化学反应式。

6、安全卫生和环境保护知识
（1）安全用电知识；（2）焊接环境保护及安全操作规程；
（3）焊接劳动保护知识；（4）特殊条件与材料的安全操作规程。

7、冷加工基础知识
（1）钳工基础知识；（2）板金工基础知识
二、工作要求：
1、中级焊工：。

焊工考证知识点总结第一章：焊接安全知识1.1 焊接的危害焊接作业中，对于操作人员和周围环境都存在着一定的危害性。

焊接烟尘、紫外线辐射、热辐射和破片飞溅等都会对焊接人员的健康产生不良影响。

同时，焊接过程中使用的电焊机和气瓶等设备也存在着一定的安全隐患。

1.2 焊接安全防护措施为了保障焊接人员的安全，必须严格执行安全防护措施。

操作人员要穿戴符合规定的防护服装和防护用具，同时在焊接现场要设置明显的安全警示标志，避免其他人员在作业现场闲逛。

1.3 紧急救护措施在焊接作业中，要做好意外事故的紧急救护措施。

焊接人员必须掌握紧急救护的基本知识，当人员受伤或发生其它意外时能及时采取紧急措施，以保障人员的生命安全。

第二章：焊接原理2.1 焊接的基本概念焊接是指将两个或两个以上的金属或非金属材料，通过熔化或非熔化的方式，制造出结合强度的工艺。

焊接作业包括电焊、气焊、激光焊等多种不同方式。

2.2 焊接的分类根据焊接材料的不同，可以将焊接分为金属材料焊接和非金属材料焊接两大类。

其中金属材料焊接包括电弧焊、气焊、激光焊、摩擦焊等多种方式；而非金属材料焊接包括塑料焊接、玻璃焊接等。

2.3 焊接原理焊接原理是指实现焊接过程中用到的一系列基本物理、化学、机械原理。

例如电弧焊是通过电离气体形成的电弧而产生的高温，熔化焊接材料，从而实现焊接。

第三章：焊接设备与材料3.1 焊接设备焊接设备包括电焊机、气焊设备、激光焊机等。

需要焊接时，根据不同的工件和要求选择相应的焊接设备。

3.2 焊接材料焊接材料通常包括焊条、焊丝、气体等。

焊接材料的选择对于焊接过程和焊接接头的质量有着重要影响，需要根据具体情况选用合适的焊接材料。

第四章：焊接工艺4.1 焊接工艺规范焊接工艺规范是指在实际焊接作业中需要遵循的一系列操作步骤和操作要求。

包括预备工作、焊接设备的设定、焊接接头的设计和各种检测验证环节。

4.2 焊接缺陷及处理在焊接过程中，往往会出现焊缝变形、裂纹、气孔及未熔透等各种缺陷。

焊工考证介绍焊工考证是指通过相关考试取得焊工资格证书的过程。

焊工是一项需要一定技能和知识的职业，拥有焊工证书可以证明个人具备了相应的技术能力，提高就业竞争力。

焊工考证通常分为三个级别：初级证书、中级证书和高级证书。

不同级别的证书对应不同的技术要求和能力水平。

初级证书主要考察焊接基本知识和技能，如焊接方法、焊缝形式、焊接材料和设备的使用等。

中级证书要求焊工具备一定的焊接工艺和操作能力，能够进行复杂焊接任务。

高级证书是最高级别的焊工证书，要求焊工具备较高的技术水平和丰富的工作经验，能够独立完成各类复杂焊接任务。

焊工考证的内容主要包括理论知识考试和实际操作考试。

理论知识考试通常涉及焊接的基本原理、焊接材料的性能和选择、焊接工艺的优化等方面的知识。

实际操作考试则要求考生能够根据图纸和要求进行焊接操作，考察其焊接质量和技术能力。

焊工考证的好处是多方面的。

首先，拥有焊工证书可以增加个人的就业机会。

随着工业的发展和建设项目的增多，对合格焊工的需求也越来越大。

很多企业招聘焊工时都会优先考虑持有焊工证书的人员。

其次，焊工证书可以为个人提供更好的职业发展空间。

持证焊工不仅可以在工资待遇上获得一定的提升，还可以从事更加复杂和高端的焊接工作。

此外，焊工证书也是个人技能和实力的体现，可以增加个人的自信心和职业认同感。

要取得焊工证书，首先需要具备一定的焊接技能和知识。

在申请考试前，可以通过参加培训班、自学或找工作实践等方式提升自己的焊接技能。

其次，需要了解相关考试的报名流程和考试要求。

通常需要提供身份证明、学历证明和相关工作经验证明等材料，并缴纳一定的考试费用。

考试一般由专业的考评机构或相关部门负责组织和监督。

考试合格后，会颁发相应级别的焊工证书。

除了考取焊工证书外，持证焊工还应持续学习和提升自己的技能。

焊接技术在不断发展和创新，作为焊工应不断跟进最新的技术和工艺，提高自己的专业水平。

可以通过参加培训课程、参与技能比赛和交流等方式，不断拓宽自己的视野和技术能力。

焊工考试项目识别指南目录前言一、焊工考试与焊工管理基本知识（一）新《考规》适用范围（二）焊工考试的基本要求（三）持证焊工的管理要求二、焊工考试项目组成要素的分类、代号及考试适用范围（一）焊接方法及机械化/自动化程度（二）母材（三）焊接材料（四）试件形式和位置（五）试件母材厚度及焊缝金属厚度（六）试件外径（七）其他焊接要素（八）钢材的耐蚀堆焊考试（九）不锈钢复合钢的考试（十）小结三、焊工考试项目代号的识别（一）焊工考试项目代号的表示方法（二）焊工考试项目代号识别步骤（三）识别焊工考试项目代号须掌握的原则（四）焊工考试项目代号识别举例（五）焊工考试项目代号新、旧《考规》对照四、焊工考试项目的最佳选择（一）考试母材的最佳选择（二）焊接材料的最佳选择（三）最佳考试试件的形式和位置（四）最佳试件厚度的选择（五）最佳试件管径的选择（六）其它考试因素的最佳选择五、焊工焊接档案的建立与管理（一）关于焊工档案（二）焊工焊接档案的作用（三）焊工焊接档案的建立与管理程序（四）建立焊工焊接档案应注意的事项附录焊工焊接档案基本格式前言《锅炉压力容器压力管道焊工考试与管理规则》（以下简称新《考规》）自2002年10月1日实施以来，很多已习惯于旧《考规》的人不太适应新《考规》的表达方式，最头痛的是对考试项目代号的表示方法难以接受。

也不怪他们有这样的看法。

与旧《考规》比较，新《考规》适用的范围大大增加，它含盖了三大特种设备（锅炉、压力容器、压力管道）；八种焊接方法（焊条电弧焊、气焊、钨极气体保护焊、熔化极气体保护焊、埋弧焊、电渣焊、摩擦焊和螺柱焊）；五大材料种类（钢、铝、铜、镍、钛）。

这些不同材料的考试内容、方法和结果评定又由四部考试标准所组成。

这四部标准分别是：《锅炉压力容器压力管道焊工考试与管理规则》（国质检锅[2002]109号）；《铝制焊接容器》(JB/T4734-2002)；《钛制焊接容器》(JB/T4745-2002)；《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）。

焊工焊接小知识，焊工证全网通用焊工培训考证查询焊工证报考焊工培训考证氩弧的特点（1）焊缝质量高，由于氩气是一种惰性气体，不与金属起化学反应，合金元素不会被烧损，而氩气也不熔于金属，焊接过程基本上是金属熔化和结晶的过程，因此，保护较果好，能获得较为纯净及高质量的焊缝（2）焊接变形应力小，由于电弧受氩气流的压缩和冷却作用，电弧热量集中，且氩弧的温度又很高，故热影响区小，故焊接时应力与变形小，特别造用于薄件焊接和管道打底焊。

（3）焊接范围广，几乎可以焊接所有金属材料，特别适宜焊接化学成份活泼的金属和合金。

三、氩弧焊的分类氩弧焊根据电极材料的不同可分为钨极氩弧焊（不熔化极）和熔化极氩弧焊。

根据其操作方法可分为手工、半自动和自动氩弧焊。

根据电源又可以分为直流氩弧焊、交流氩弧焊和脉冲氩弧焊。

四、焊前准备（1）检查工件是否合格：1.定位焊的长度、点数是否达到要求，定位焊本身要没有缺陷。

2、氩弧焊的操作手法：氩弧是一种左右手同时动作的操作，与我们平时生活中的左手画圆右手画方相同，所以建议在刚开始学习氩弧焊的人员进行类似的训练，对学习氩弧焊有一定的帮助。

3.是否有油、锈等脏物（焊缝20mm内必须干净、干燥）4.坡口角度、间隙、钝边是否合适。

坡口角度、间隙大、则曾大焊接量大，易产生焊瘤。

坡口角度小、间隙小、钝边厚则容易产生未熔合和焊不透。

一般来说坡口角度为30—32度，间隙为0—4mm，钝边为0—1mm。

5.错边不能过大，一般在1mm内。

（2）阅读焊接工艺卡，了解施焊工件的材质、所需要的设备、工具和相关工艺参数，其中包括选用正确的焊机，（如焊接铝合金则需要用交流焊机），正确的选用钨极和气体流量，首先，要从焊接工艺卡上得知焊接电流的大小等工艺参数。

然后选用钨极（一般来说直径2.4mm用的比较多，它的电流造应范围是150A—250A，铝例外）。

再根据钨极的直径选用多大的喷嘴，钨极直径的2.5—3.5倍是喷嘴的内径D=（2.5—3.5）dw其中D表示喷嘴内径（mm），dw表示钨极直径（mm）。

焊工证识别：1G ：平焊 5G ： F1：钛钙型药皮 2G ：横焊 5GX F2：纤维素药皮2G ：立焊 6G ： 斜45°上向焊（全位置） F3J: 低氢型药皮4G ：仰焊 6GX ： 斜45°下向焊（全位置） F4：钛钙型药皮（奥氏体）2FG ： 垂直平焊 F4J: 低氢型药皮（奥氏体）4FG 、 5FG ：管板焊接方法：手工电弧焊 管材Φ320注：≥Φ300最大值不限管材壁厚8mm SMAW ——Ⅱ——5GX ——8/320———F2———09钢号Ⅰ：Q235、10#、20#、L210等（碳素钢） 01：不填焊丝（氩弧焊）钢号Ⅱ：L290、L360、L415、16Mn 、12CrMoV 等（低合金钢） 02：填焊丝（氩弧焊）钢号Ⅲ：15Cr5Mo 、1Cr13等（马氏体不锈钢、耐热钢） 03：药芯焊丝（氩弧焊）钢号Ⅳ: 1Cr18Ni9Ti 、0Cr25Ni20等（奥氏体不锈钢） 04-09:机械化焊接氩弧焊证识别：（小Φ管子可以施焊大管道，而大管道不得施焊小Φ管子）气体保护焊钢号：低合金上向焊管材壁厚4mm 管材Φ48 氩弧焊填丝GTAW——Ⅱ————6G————4/48————02手工电弧焊钢号：碳素钢上向焊管材壁厚8mm 管材Φ219 钛钙型药皮如：J422SMAW———Ⅰ———6G————8/219————F1焊条选用：化学成分相近，等强度原则。

1.（碳素钢）Q235、10#、20#、L210等：J422（E4303）压力等级大或强度大、刚性大的可采用J426、J427焊条2.（低合金钢）L290、L360、L415、16Mn、12CrMoV：J507、J506（E5015、E5016）下向焊选用：E6010、E7010、E80103.（奥氏体不锈钢）1Cr18Ni9Ti、0Cr25Ni20等：A102、A132等（异种钢焊接采用A302等）。

焊工安全操作证焊工安全操作证是对进行焊接工作的人员进行安全培训后颁发的一种证书。

该证书是焊工能否安全、有效地进行焊接工作的重要凭证。

焊接工作是一项高风险的工作，涉及到高温、气体、火花等因素，如果不遵守安全操作规程，容易引起安全事故。

焊工安全操作证的颁发标准包括以下方面：1. 基本要求：焊工必须年满18周岁，有法律规定的健康条件，并且能够阅读、理解和遵守操作手册和相关安全规程。

2. 技能要求：焊工必须具有相应的焊接技能，并且能够根据需要进行简单的计算。

3. 安全要求：焊工必须遵守相关安全规程，包括工作场所的安全要求、使用防护设备的规定、注意火源和易燃物的距离等。

4. 考试要求：焊工需要进行理论和实践的考试，以检验其焊接技能和安全操作知识。

在进行焊接工作时，焊工需要注意以下安全操作规程：1. 做好安全防护工作：焊工需要佩戴适当的防护设备，如面罩、防护眼镜、手套、焊接服等，以保护自己的身体不受热、电、火花等伤害。

2. 保护周围环境：焊工需要注意周围的环境，离开易燃物的距离，保证焊接区域内没有易燃气体，避免引发火灾等安全事故。

3. 操作要稳健：焊工需要稳健地进行焊接工作，以确保焊接质量和安全性。

在进行电弧焊时，需要注意电流、电压等参数的选择，以避免发生过度热等不安全因素。

4. 操作时需要注重细节：焊工需要注意焊接工作中的细节问题，如焊缝的清洁度、布局、焊口尺寸等。

焊接过程中需要密切配合，合理协调，避免出现错误或安全事故。

焊工安全操作证是焊工进行焊接工作的必要凭证，证明焊工具备进行焊接工作的相关知识和技能，并能够遵守相关安全操作规程。

鼓励焊工对自身技能进行不断提升，以更好地保障自身和周围环境的安全。
