维修性设计与分析-作业

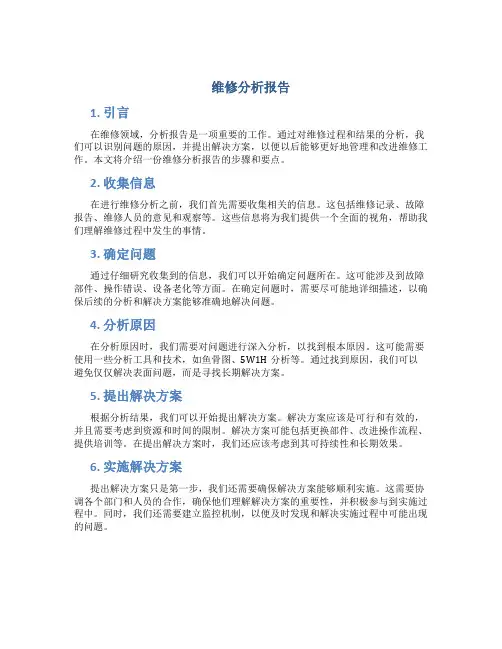

维修分析报告1. 引言在维修领域，分析报告是一项重要的工作。

通过对维修过程和结果的分析，我们可以识别问题的原因，并提出解决方案，以便以后能够更好地管理和改进维修工作。

本文将介绍一份维修分析报告的步骤和要点。

2. 收集信息在进行维修分析之前，我们首先需要收集相关的信息。

这包括维修记录、故障报告、维修人员的意见和观察等。

这些信息将为我们提供一个全面的视角，帮助我们理解维修过程中发生的事情。

3. 确定问题通过仔细研究收集到的信息，我们可以开始确定问题所在。

这可能涉及到故障部件、操作错误、设备老化等方面。

在确定问题时，需要尽可能地详细描述，以确保后续的分析和解决方案能够准确地解决问题。

4. 分析原因在分析原因时，我们需要对问题进行深入分析，以找到根本原因。

这可能需要使用一些分析工具和技术，如鱼骨图、5W1H分析等。

通过找到原因，我们可以避免仅仅解决表面问题，而是寻找长期解决方案。

5. 提出解决方案根据分析结果，我们可以开始提出解决方案。

解决方案应该是可行和有效的，并且需要考虑到资源和时间的限制。

解决方案可能包括更换部件、改进操作流程、提供培训等。

在提出解决方案时，我们还应该考虑到其可持续性和长期效果。

6. 实施解决方案提出解决方案只是第一步，我们还需要确保解决方案能够顺利实施。

这需要协调各个部门和人员的合作，确保他们理解解决方案的重要性，并积极参与到实施过程中。

同时，我们还需要建立监控机制，以便及时发现和解决实施过程中可能出现的问题。

7. 评估效果在解决方案实施一段时间后，我们需要对其效果进行评估。

这可以通过对维修记录和故障报告的分析来实现。

评估的结果将帮助我们判断解决方案的有效性，并决定是否需要进一步改进或调整。

8. 总结和结论维修分析报告的最后一步是总结和结论。

在这一步中，我们将对整个维修过程进行总结，并得出结论。

我们还可以提出一些建议和建议，以便在将来的维修工作中改进。

结论维修分析报告是一个复杂而重要的过程。

维修性设计与分析维修性设计是指在产品设计中考虑到产品的可维修性，以便在产品遇到故障时能够更快、更方便地进行维修和修复。

一个好的维修性设计可以降低产品维修的难度和成本，提高产品的可靠性和使用寿命。

本文将介绍维修性设计的原则和影响因素，并对其进行分析和评估。

一、维修性设计的原则1.易损零部件的可更换性：将易损零部件设计为可更换的，以便在损坏时能够快速更换，减少维修时间和成本。

2.维修点的易识别性：将维修点设计为易于识别的位置，方便维修人员快速找到，减少维修时间。

3.维修工具的使用便利性：设计维修工具时要考虑到使用的便利性，以提高维修效率和质量。

4.维修信息的准确性和完整性：提供准确和完整的维修信息，包括维修手册、维修指导和维修故障代码等，方便维修人员进行维修工作。

5.维修人员的培训和技术支持：为维修人员提供必要的培训和技术支持，以确保他们能够熟练掌握产品的维修技能和知识。

二、维修性设计的影响因素1.设计的模块化程度：模块化程度高的产品更容易进行维修和更换部件，因为各个模块之间的耦合度低，可以独立进行维修。

2.零部件的可替代性和可供性：设计中要选择易于替代和易于购买的零部件，以便在维修时能够方便地进行更换。

3.维修的诊断和监测工具：产品设计中要考虑到维修的诊断和监测工具的使用，以方便对产品故障进行快速定位和修复。

4.维修过程的简化和标准化：设计中要将维修过程简化和标准化，减少维修步骤和操作，提高维修效率和质量。

5.维修环境的考虑：考虑到维修环境的特殊性，例如温度、湿度、尘埃和振动等因素，以确保维修人员能够在艰苦的环境下进行维修工作。

三、维修性设计的分析和评估在产品设计阶段，可以使用一些工具和方法对维修性进行分析和评估。

常用的方法包括故障模式与影响分析（FMEA）、可靠性、可维修性和可用性分析等。

使用故障模式与影响分析（FMEA）可以对产品设计中可能发生的故障进行分析和评估，以确定可能导致故障的原因、故障的后果和相应的控制措施。

机械系统的可维护性与维修性分析机械系统的可维护性与维修性对于设备的运行和维护都至关重要。

在设计和选择机械系统时，应当考虑这些因素，以确保系统的长期稳定运行和高效维护。

本文将分析机械系统的可维护性与维修性，并提出相应的改善措施。

1. 可维护性分析可维护性是指机械系统设计是否便于进行维护和保养。

一个可维护性良好的机械系统能够减少维护成本和停机时间，提高设备的可靠性和可用性。

首先，机械系统的可维护性与系统的模块化设计密切相关。

模块化设计可以将整个机械系统划分为多个模块，每个模块可以独立维护。

这样一来，在出现故障或需要更换部件时，只需对特定模块进行处理，而不会影响整个系统的正常运行。

其次，机械系统的维护性还与易损部件的设计和选择有关。

合理的易损部件设计可以延长其使用寿命，减少更换的频率。

同时，选择可靠的易损部件供应商也能够提高维护的便利性和效率。

另外，操作人员的培训和使用说明书的完善也是提高机械系统可维护性的重要因素。

操作人员应当接受专业培训，掌握正确的维护方法并能够快速识别和排除故障。

同时，详细的使用说明书能够为操作人员提供操作指南和故障排除方法，提高维护的准确性和效率。

2. 维修性分析维修性是指机械系统出现故障时的修复难易程度。

一个易于维修的机械系统能够快速恢复正常运行，减少停机时间和生产损失。

首先，机械系统的维修性与部件的可更换性有关。

当出现故障时，能够方便地更换故障部件可以节省修复时间。

因此，在设计机械系统时，应当考虑到部件的易更换性，并提供相应的拆卸接口和固定装置。

其次，机械系统的维修性还与故障诊断和故障排除的便利性有关。

设备应当配备完善的故障诊断系统和故障排除方法。

这样一来，当出现故障时，操作人员能够快速准确地诊断和解决问题，提高维修的效率。

同时，维修工具的适用性和维修材料的供应情况也影响着机械系统的维修性。

正确选择维修工具能够提高维修效率和准确性，而维修材料的供应要及时可靠，以确保维修过程的顺利进行。

机械设计中的机械设计可维修性分析机械设计的可维修性是指机械产品在出现故障或需要维护时，方便快捷地进行维修和保养的程度。

在机械设计过程中，考虑和优化机械产品的可维修性是至关重要的。

本文将对机械设计中的可维修性进行分析，并提出一些提高机械产品可维修性的方法和策略。

一、维修性设计原则1.模块化设计：将机械产品划分为不同的模块，使得维修和更换某个部件时，只需更换对应的模块，而不需要整体更换机械产品。

模块化设计可以提高维修效率和降低维修成本。

2.易拆卸性设计：采用易拆卸的连接方式，如螺纹连接、插销连接等，方便拆卸和组装机械产品。

同时，在设计时考虑到维修人员的操作需求，确保拆卸和组装的便捷性。

3.易检修性设计：合理布局机械产品的各个部件，提供足够的空间，方便维修人员进行检查和维修操作。

同时，在设计时考虑维修时所需的工具和设备，以便维修人员能够方便地进行维修工作。

4.易替换性设计：采用标准化零部件，确保故障部件的替换更换能方便快捷地进行。

同时，在设计时要考虑到所使用的零部件的可靠性和可获取性。

二、提高机械产品可维修性的方法和策略1.合理使用材料：在机械产品的设计中选择合适的材料，具有良好的耐磨性、耐腐蚀性和耐高温性，以降低机械产品的故障率，并减少维修的次数和维修的难度。

2.维修性评估和测试：在机械产品设计完成后，进行维修性评估和测试，以评估机械产品的维修性能，并及时发现和解决维修性能方面的问题。

3.培训维修人员：为维修人员提供专业的培训，提高其维修技能和维修操作的熟练程度。

同时，将维修人员的经验和反馈纳入机械产品的改进和优化，以提高机械产品的维修性能。

4.定期维护保养：建立定期维护保养制度，进行机械产品的定期检查和保养，及时发现和解决潜在的问题，确保机械产品的正常运行和延长使用寿命。

三、案例分析以某型号工业机器人为例，对其维修性进行分析。

该机器人采用模块化设计，各个部件之间采用标准化连接方式，方便更换和维修。

机械设计中的可靠性与维修性分析在机械设计领域中，可靠性和维修性是两个非常重要的考虑因素。

机械产品的可靠性决定了其在使用过程中的稳定性和寿命，而维修性则关系到产品的维修和保养的难易程度。

本文将对机械设计中的可靠性与维修性进行详细分析。

1. 可靠性分析可靠性是指机械产品在一定时间内正常工作的能力。

对于机械产品而言，可靠性的高低直接关系到产品使用的安全性和经济性。

因此，在设计过程中应该重点考虑以下几个方面：1.1 材料选用材料的选用在机械设计中起着至关重要的作用。

合适的材料可以提高产品的可靠性。

在选择材料时，需要考虑产品所处的使用环境、受力情况以及材料的性能等因素，确保选用的材料具有足够的强度和耐腐蚀性能。

1.2 结构设计结构设计是机械产品可靠性的关键因素之一。

合理的结构设计可以减小零部件在工作过程中的应力和变形，降低零部件失效的风险。

此外，还需要合理分配零部件之间的连接方式和配合尺寸，以确保产品的稳定性和可靠性。

1.3 运动传动系统设计运动传动系统是机械产品中常见的关键组成部分。

在设计过程中，需要根据产品的工作要求和使用寿命，选择合适的传动方式和传动元件。

同时，还需要注意传动链路的设计，减小传动效率损失和传动误差，提高产品的可靠性。

2. 维修性分析维修性是指机械产品在出现故障或需要保养时能够方便、快捷地进行维修和保养的能力。

良好的维修性设计可以减少产品的停机时间和维修成本，提高设备的可用性。

以下是维修性设计的一些重要考虑因素：2.1 模块化设计模块化设计是提高产品维修性的有效手段之一。

将机械产品分解为多个独立的模块或部件，每个模块可以独立进行维修或更换。

这样在出现故障时只需要更换具体的模块而无需对整个产品进行维修，大大缩短了维修时间。

2.2 易损部件设计针对机械产品中容易出现故障的部件，设计时可以采用易损部件的形式。

易损部件可以在出现故障时方便地进行更换，减少了维修的难度和成本。

同时，还可以提供易损部件的备件，进一步提高产品的可用性。

可靠性设计准则可靠性设计准则是设计人员在长期的设计实践中积累起来的、能提高产品可靠性的行之有效的经验和方法，并归纳、总结形成具有普遍适用价值的设计原则。

它是设计人员进行产品设计时必须遵循的准则，以避免重复发生过去已发生过的故障或设计缺陷。

可靠性设计准则一般是针对某个具体产品制定的。

但也可以将产品的可靠性设计准则的共性部分上升为某类产品的可靠性设计准则。

如：HB7251-95《直升机可靠性设计准则》、HB7232-95《军用飞机可靠性设计准则》、GJB2635-96《军用飞机腐蚀防护设计和控制要求》等。

维修性设计与分析1.维修性模型的建立维修性模型用来表达系统与各单元维修性的关系，维修性参数与各种设计及保障要素参数之间的关系，供维修性分配、预计及评定用。

建立维修性模型的一般程序可如图1所示。

首先明确分析的目的和要求，对分析对象进行描述，找出对欲分析参数有影响的因素，并确定其参数。

然后建立数学模型，通过收集数据和参数估计，不断对模型进行修改完善。

图1 建立维修性模型的一般程序2.维修性分配维修性分配是为了把产品的维修性定量要求按给定准则分配给各组成单元而进行的工作。

（1）维修性分配的一般程序1）进行系统维修职能分析，确定每一个维修级别需要行使的维修保障的职能和流程。

2）进行系统功能层次分析，确定系统各组成部分的维修措施和要素。

3）确定系统各组成部分的维修频率。

4）将系统维修性指标分配到各单元，研究分配方案的可行性，进行综合权衡。

（2）维修性分配方法常用方法见表1。

表1 维修性分配的常用方法方法适用范围简要说明等值分配法各单元相近的系统；缺少维修性信息时做初步分配取各单元维修性指标相等按故障率分配法已有可靠性分配值或预计值按故障率高的维修时间应当短的原则分3.维修性预计维修性预计是为了估计产品在给定工作条件下的维修性而进行的工作。

它的目的是预先估计产品的维修性参数，了解其是否满足规定的维修性指标，以便对维修性工作实施监控。

维修性设计与分析在进行维修性设计与分析时，首先需要对产品的维修需求进行分析和了解。

这包括对产品使用环境和工作条件的了解，以及对可能出现的故障和隐患进行预测和分析。

通过对产品的维修需求进行详细的分析，可以为后续的维修性设计提供有价值的信息和指导。

1.易拆卸性：产品的设计应尽可能简化，组件和零件应易于拆卸和更换。

拆卸、组装和更换组件和零件的工具和设备应便于使用和操作。

此外，设计中还应考虑到组件和零件的重用性，以减少修理所需的时间和成本。

2.标准化和模块化：产品的设计中应尽可能地使用标准化和模块化的零件和组件。

这样可以减少库存和维修所需的备件种类，提高维修效率。

此外，标准化和模块化的设计还能降低生产成本和增加产品的灵活性。

3.易诊断性：产品的设计应包含可靠的故障诊断功能。

这包括设置故障指示灯、传感器、故障代码等。

通过设计中的这些功能，可以帮助操作员和维修人员迅速准确地诊断出故障，并采取相应的维修措施。

4.易维护性：产品的设计应尽量减少维护所需的时间和劳动力。

为维护过程提供方便的接入点和服务接口，确保维修人员能够快速地进行维修和维护操作。

此外，产品的设计中应考虑到维修所需的工具和设备，以提高维修效率和减少维修成本。

以上是维修性设计与分析的一些基本要点和方法。

通过综合考虑产品的易拆卸性、标准化和模块化、易诊断性以及易维护性等方面的设计要求，可以提高产品的维修性能，降低维修成本，提高产品的可靠性和使用寿命。

在实际的产品设计中，维修性设计与分析应作为一个重要的环节来进行，并与其他设计要素相结合，共同达到最佳的产品设计效果。

基于项目驱动的“维修性设计与分析”混合教学模式研究摘要：针对应用型本科院校机务维修类专业的“维修性设计与分析”课程进行改革与实践。

构建一种基于项目驱动教学法的线上线下混合式课程教学模式，并详细阐述各个教学环节的教学设计以及课程考核评价。

以达到有效提高学生学习的兴趣和自主性，同时教师的教学重点更突出，能够更有针对性地培养学生的创新思维能力和工程应用能力的目标。

关键词：项目驱动；混合式教学；教学模式；课程考核基金项目：沈阳航空航天大学校级教学改革研究项目《以学生为中心的“维修性设计与分析”课程混合式教学模式研究和实践》（JG2023075）作者简介：牛西茜，沈阳航空航天大学民用航空学院讲师；陈萍，沈阳航空航天大学民用航空学院讲师；赵晋芳，沈阳航空航天大学民用航空学院副教授。

0 引言随着国内外高等教育信息化的快速变革，大规模在线课程正在蓬勃发展，信息技术变革带来的新型授课模式正在改变着大学生的学习方式。

混合式教学模式是结合传统课堂面对面教学和网络教学，兼具两者特点的教学方式。

目前国内高校该课程的教学多采用多媒体形式授课，在疫情后，许多高校开展了混合式教学模式的探索和改革，混合式教学在应用效果、模式构建、教学设计等方面取得了有效的成果[1-2]，但混合式教学的资源开发以及教学平台、学习支持服务体系建设等研究相对薄弱，线上线下融合教学实践目前仍处于探索阶段。

为了提升混合式教学模式的教学效果，项目驱动式教学法等得多了一定的应用[3-5]，在此背景下，本文以项目学习为中心，贯穿整个教学过程，依托学习通平台，采用线下课堂教学与线上教学相融合的教学方式，对维修性设计与分析课程实施基于项目驱动的混合式教学模式改革，从而提升教学效果，促进学生学习的有效性，培养工程实践能力强、创新能力强、高素质复合型新工科人才。

1 课程现状分析“维修性设计与分析”课程是飞行器质量与可靠性专业的专业基础必修课，课程总共32学时，全部为理论学时，课程内容主要从飞机研制的维修性工程实际出发，系统介绍维修性设计、分析、验证技术和方法，课程具有学时短、任务多、同时课程内容与生产实际和科研实际结合紧密的特点。

维修性设计【大纲考试内容要求】：1、熟悉维修性设计、机械设备结构可靠性设计要点。

2、了解人机信息与能量交换系统模型，人的可靠性分析。

3、熟悉人机系统、人机功能分配。

【教材内容】：四、维修性设计(一)维修及维修性所谓维修是指使产品保持在正常使用和运行状态，以及为排除故障或缺陷所采取的一切措施，包括设备运行过程中的维护保养、设备状态监测与故障诊断以及故障检修、调整和最后的验收试验等直至恢复正常运行等一系列工作。

简言之，为保持或恢复产品规定功能采取的技术措施叫做维修。

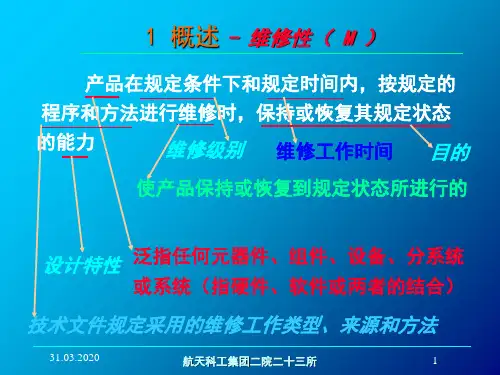

维修性是指对故障产品修复的难易程度，即在规定条件和规定时间内，完成某种产品维修任务的难易程度。

(二)产品结构的维修性设计维修性设计是指产品设计时，设计师应从维修的观点出发，保证当产品一旦出故障，能容易地发现故障，易拆、易检修、易安装，即可维修度要高。

维修度是产品的固有性质，它属于产品固有可靠性的指标之一。

维修度的高低直接影响产品的维修工时、维修费用，影响产品的利用率。

下面就维修性设计中应考虑的主要问题做简要介绍。

1．可达性所谓可达性是指检修人员接近产品故障部位进行检查、修理操作、插人工具和更换零件等维修作业的难易程度。

可达性设计应从以下3方面考虑：1)安装场所的可达性检修人员在从事检修作业，如拆装故障零件时，需要有一个足够的检修活动空间，使维修人员能够在舒服的姿态下进行维修作业，如“坐”、“蹲”、“跪”、“躺”等作业姿势。

2)设备外部的可达性复杂产品往往是由几个部件或单元组成，而这些部件或单元装在一个箱体或壳体内，为了装入或取出这些部件或单元，或检查及观察它们的工作状况需要在箱体或壳体壁上开口，设计时就需要考虑开口部分的结构(有面板、盖或门)及其固定方式，做到既可靠，又易打开。

3)设备内部的可达性从易检查易维修的角度出发，在设计内部零件时，要考虑其结构形状，考虑各零组部件之间的合理布局和安装空间等。

2．零组部件的标准化与互换性产品设计时应力求选用标准件，以提高互换性，这将会给产品的使用维修带来很大方便。

可靠性设计准则可靠性设计准则是设计人员在长期的设计实践中积累起来的、能提高产品可靠性的行之有效的经验和方法，并归纳、总结形成具有普遍适用价值的设计原则。

它是设计人员进行产品设计时必须遵循的准则，以避免重复发生过去已发生过的故障或设计缺陷。

可靠性设计准则一般是针对某个具体产品制定的。

但也可以将产品的可靠性设计准则的共性部分上升为某类产品的可靠性设计准则。

如：HB7251-95《直升机可靠性设计准则》、HB7232-95《军用飞机可靠性设计准则》、GJB2635-96《军用飞机腐蚀防护设计和控制要求》等。

维修性设计与分析1.维修性模型的建立维修性模型用来表达系统与各单元维修性的关系，维修性参数与各种设计及保障要素参数之间的关系，供维修性分配、预计及评定用。

所示。

首先明确分析的目的和要求，对分析对象进行描述，找出对建立维修性模型的一般程序可如图1欲分析参数有影响的因素，并确定其参数。

然后建立数学模型，通过收集数据和参数估计，不断对模型进行修改完善。

建立维修性模型的一般程序图12.维修性分配维修性分配是为了把产品的维修性定量要求按给定准则分配给各组成单元而进行的工作。

（1）维修性分配的一般程序1）进行系统维修职能分析，确定每一个维修级别需要行使的维修保障的职能和流程。

2）进行系统功能层次分析，确定系统各组成部分的维修措施和要素。

3）确定系统各组成部分的维修频率。

）将系统维修性指标分配到各单元，研究分配方案的可行性，进行综合权衡。

41。

常用方法见表（2）维修性分配方法维修性分配的常用方法表1明说简要围范适用方法各单元相近的系统；缺少维修性信息时取各单元维修性指标相等等值分配法做初步分配按故障率高的维修时间应当短的原则分已有可靠性分配值或预计值按故障率分配法3.维修性预计维修性预计是为了估计产品在给定工作条件下的维修性而进行的工作。

它的目的是预先估计产品的维修性参数，了解其是否满足规定的维修性指标，以便对维修性工作实施监控。
