VG6-7料位计说明书

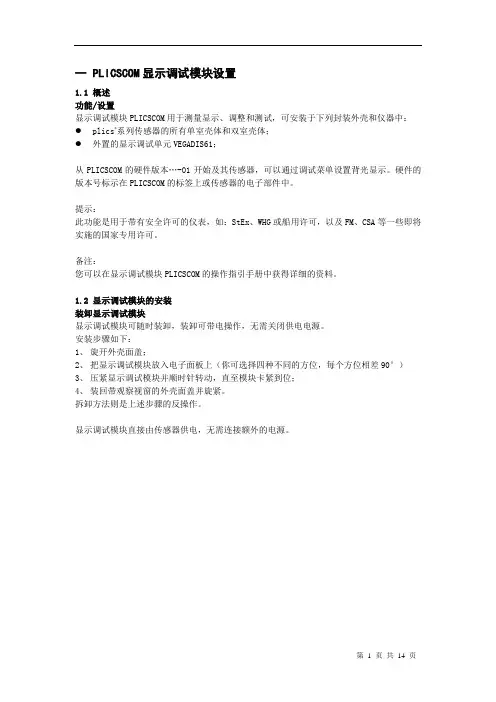

一 PLICSCOM显示调试模块设置1.1 概述功能/设置显示调试模块PLICSCOM用于测量显示、调整和测试，可安装于下列封装外壳和仪器中：●plics®系列传感器的所有单室壳体和双室壳体；●外置的显示调试单元VEGADIS61；从PLICSCOM的硬件版本…-01开始及其传感器，可以通过调试菜单设置背光显示。

硬件的版本号标示在PLICSCOM的标签上或传感器的电子部件中。

提示：此功能是用于带有安全许可的仪表，如：StEx、WHG或船用许可，以及FM、CSA等一些即将实施的国家专用许可。

备注：您可以在显示调试模块PLICSCOM的操作指引手册中获得详细的资料。

1.2 显示调试模块的安装装卸显示调试模块显示调试模块可随时装卸，装卸可带电操作，无需关闭供电电源。

安装步骤如下：1、旋开外壳面盖；2、把显示调试模块放入电子面板上（你可选择四种不同的方位，每个方位相差90°）3、压紧显示调试模块并顺时针转动，直至模块卡紧到位；4、装回带观察视窗的外壳面盖并旋紧。

拆卸方法则是上述步骤的反操作。

显示调试模块直接由传感器供电，无需连接额外的电源。

图26 显示调试模块安装示意图备注：如果您是在原有的VEGAPULS63上增加显示调试模块用于连续测量显示，将需要配置一个加高的带观察视窗的面盖。

1.3 系统调试图27 显示和调试部件1、液晶显示屏2、菜单编号显示3、调试按键按键功能●[OK] 按键：-返回到菜单首项-确认所选菜单-编辑参数-保存设置●[►]按键选择：-菜单选择-列出选项-位置编辑●[+]按键：-改变参数值●[ESC] 按键：-中断输入-返回上一层菜单系统调试传感器通过显示调试模块的四个按键作调整，液晶屏显示各个菜单选项，各个按键的功能如上所述。

在停止按键10分钟后，模块将会自动回复到显示测量值状态。

任何没有以[OK]键确认的设置将不会保存。

1.4 设置的步骤HART-Multidrop地址设置在HART-Multidrop模式（一个输入设置多个传感器），必须首先设置地址，然后才能作参数调整。

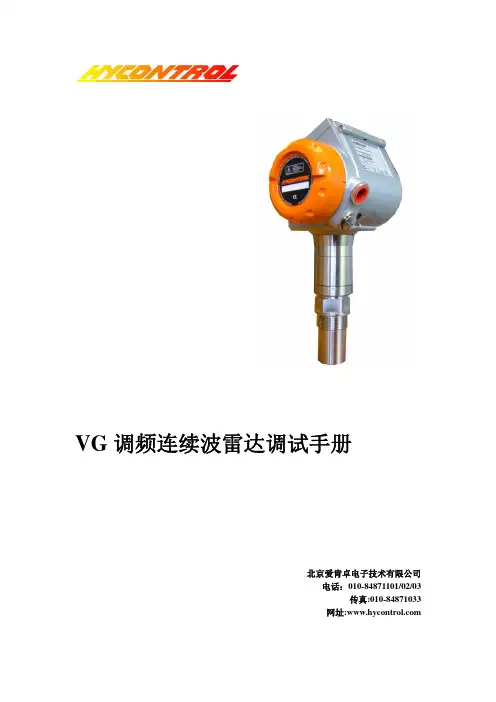

VG7安装调试详细手册英国爱肯卓驻中国办事处地址：北京朝阳区安立路洛克时代B座601室邮编：100101电话：0086-10-010-********/84871102/84871103传真：0086-10-84871033E-mail：网址：0介绍0.1常规0.1.1仪表介绍REFLEX VG7主要用来测量距离、液位、体积和液体、糊状物、泥浆、固体的反射率。

如果型号选择合适的话，REFLEX VG7可以成为符合WHG 标准的防溢出系统中的一部分。

REFLEX VG7是一款基于FMCW 雷达的液位测量计。

它可以测量液体、糊状物和泥浆的：•液位•体积•距离•反射率REFLEX VG7是新一代的液位测量计，它带有向导驱动设置、全压缩电器部件以及在线帮助的功能。

它同时自带有图示的快速安装。

所有菜单上的条目都有屏幕显示帮助的功能，这些帮助功能在最后一次输入数据15秒之后显示。

如果操作失败，屏幕上将会出现错误标志。

点击PACTware 仪表管理软件中的此错误标志或者在该仪表编程模式下查询记录条目中出现的错误描述，就可以很好的解决错误。

只有在很严重的情况下你就得查阅错误记录了。

0.1.2法律事件人事授权安装、组装、调试以及维修必须由受过培训的专业人士来做。

与防爆相关的安全维护必须由厂家、代理商或者在专家的监督下执行。

信誉信誉仅仅取决于用户。

不合适的安装以及操作有可能会失去厂家的保证。

此外，基于发票和购买合同建立起来的HYCONTROL's Standard General Conditions of Sale and Delivery 条例也是有效的。

在危险区域应用中有特别的说明和规则。

信誉限制销售商只负责损坏产品的维修。

产品的返修如果你需要将产品返回给厂家或者供货者，请参阅操作指南并且完成页的表格。

担保关于保质以及信誉的问题，请咨询HYCONTROL ’s General Terms and Conditions 。

1. 附件2. Technical Parameters一上位机安装上位机是指随机床一起附带的光盘中所含的程序，其中包括USB驱动程序，ZHBUSBHandHost.exe文件，说明书，标签文件,菜单文件，紧急恢复程序和普通程序。

安装硬件配置要求：主板：PIII 450 以上，操作系统：Win2000, XP其安装步骤如下：1．将光盘插入电脑光驱中，并将光盘中的所有文件复制到电脑中指定的文件夹中，如：C盘中的新建的“USB手柄”文件夹；2．将手柄用USB线连接到电脑；3．电脑屏幕右下方提示“发现新硬件”，点击提示；4．出现安装驱动提示，选择从列表或指定位置安装，即第二选项；5．在浏览项中找到步骤1中的文件夹（如C盘的USB文件夹）；6．驱动程序安装开始，提示“没通过微软数字签署”时，选择“继续”，出现安装完毕提示，点击确定。

安装完驱动后，就可以从上位机中下载文件到手柄了。

如果从U盘,则可直接从控制卡里读取文件,不需装载驱动程序。

二文件下载操作RZNC—0501控制系统有两种文件下载方式,一种方式是通过上位机将目标文件下载至控制系统中的内部文件中(此类简称为内部文件); 另一种方式是将U盘直接插入控制系统中, U盘中的文件能被直接读取和执行(此类文件简称为U盘文件).I) 内部文件的下载1．将手柄通过USB线连接到电脑上；2．点击ZHBUSBHandHost.exe文件的图标；3．上位机展开，点击文件，找到要下载的文件，文件出现在屏幕上；4．点击“操作→下载”，选择下载文件好，点击“确定”，开始下载文件；5．经过文件下载和校验，提示文件下载成功，点击“确定”确认；拔掉USB线，文件下载至控制卡的内部文件中。

II）U盘文件的下载1．用图形造型软件生成目标文件，并将此文件转存到U盘中；2．将U盘插入控制卡右上角的U盘接口，并确认插入牢靠；3．按“运行”键，进入“选择文件”窗口，按“X+”和“X-”移动光标至U 盘文件列表，按“确定”键进入U盘文件，移动光标即可选择所需的文件。

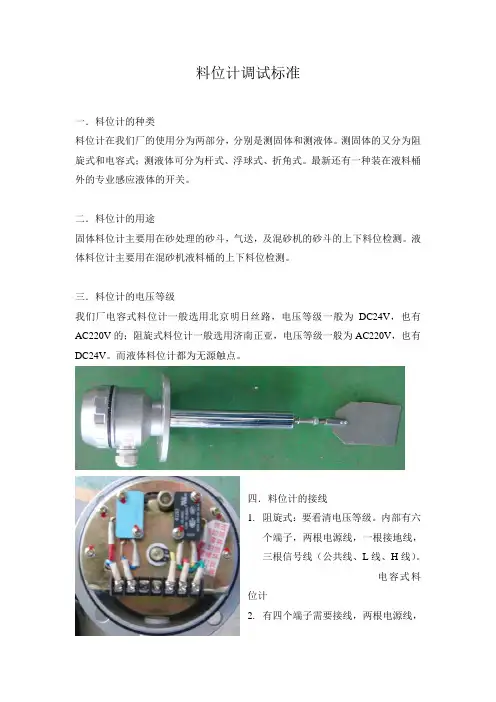

料位计调试标准一．料位计的种类料位计在我们厂的使用分为两部分，分别是测固体和测液体。

测固体的又分为阻旋式和电容式；测液体可分为杆式、浮球式、折角式。

最新还有一种装在液料桶外的专业感应液体的开关。

二．料位计的用途固体料位计主要用在砂处理的砂斗，气送，及混砂机的砂斗的上下料位检测。

液体料位计主要用在混砂机液料桶的上下料位检测。

三．料位计的电压等级我们厂电容式料位计一般选用北京明日丝路，电压等级一般为DC24V，也有AC220V的；阻旋式料位计一般选用济南正亚，电压等级一般为AC220V，也有DC24V。

而液体料位计都为无源触点。

四．料位计的接线1.阻旋式：要看清电压等级。

内部有六个端子，两根电源线，一根接地线，三根信号线（公共线、L线、H线）。

电容式料位计2.有四个端子需要接线，两根电源线，两根信号线。

根据图纸，其中一根电源线可以和信号线的L线或H线共接一根线的。

（上料位接公共线和H线；下料位接公共线和L线）3.电容式：要看清电压等级，我厂发送罐一般都用24V的。

内部共有4个端子，接线图见盖子内侧的说明。

端子1为24V电源正，端子2为24V电源负，端子3端子4是一组无源常开点。

根据图纸，其中一根电源线可以和端子3或端子4共接一根线。

如果无法识别同一个罐上的上下料位，只要观察上面标签贴的型号，一般S1000的罐子，上料位为350MM，下料位为1600MM。

4.液料桶的料位计中浮球式、折角式只要接两根线就可以了，杆式的要接三根线（上料位线、下料位线、公共线）。

五．料位计的调试1.阻旋式：确认接线无误，上电后用绝缘棒体拨动中心位置的圆柱，然后观察电柜PLC及模拟屏上有无信号。

2.电容式：确认接线无误，如图：内部有一个小的连接片，根据说明书以及我们使用该料位计的功能调整连接片，出厂设置为上料位。

上电后空仓5~10分钟，把显示的数值减去50后设定到刻度盘上。

内部有两只LED灯，红色为电源指示灯，绿色为信号指示灯。

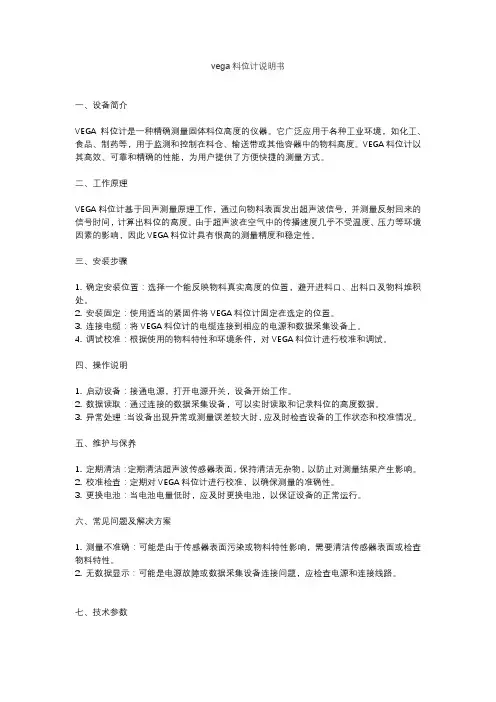

vega料位计说明书一、设备简介VEGA料位计是一种精确测量固体料位高度的仪器。

它广泛应用于各种工业环境，如化工、食品、制药等，用于监测和控制在料仓、输送带或其他容器中的物料高度。

VEGA料位计以其高效、可靠和精确的性能，为用户提供了方便快捷的测量方式。

二、工作原理VEGA料位计基于回声测量原理工作，通过向物料表面发出超声波信号，并测量反射回来的信号时间，计算出料位的高度。

由于超声波在空气中的传播速度几乎不受温度、压力等环境因素的影响，因此VEGA料位计具有很高的测量精度和稳定性。

三、安装步骤1. 确定安装位置：选择一个能反映物料真实高度的位置，避开进料口、出料口及物料堆积处。

2. 安装固定：使用适当的紧固件将VEGA料位计固定在选定的位置。

3. 连接电缆：将VEGA料位计的电缆连接到相应的电源和数据采集设备上。

4. 调试校准：根据使用的物料特性和环境条件，对VEGA料位计进行校准和调试。

四、操作说明1. 启动设备：接通电源，打开电源开关，设备开始工作。

2. 数据读取：通过连接的数据采集设备，可以实时读取和记录料位的高度数据。

3. 异常处理：当设备出现异常或测量误差较大时，应及时检查设备的工作状态和校准情况。

五、维护与保养1. 定期清洁：定期清洁超声波传感器表面，保持清洁无杂物，以防止对测量结果产生影响。

2. 校准检查：定期对VEGA料位计进行校准，以确保测量的准确性。

3. 更换电池：当电池电量低时，应及时更换电池，以保证设备的正常运行。

六、常见问题及解决方案1. 测量不准确：可能是由于传感器表面污染或物料特性影响，需要清洁传感器表面或检查物料特性。

2. 无数据显示：可能是电源故障或数据采集设备连接问题，应检查电源和连接线路。

七、技术参数1. 测量范围：根据不同型号和规格，测量范围在几米至几十米不等。

2. 精度：±1% 或更高。

3. 工作温度：一般可在-20℃至+60℃之间工作。

4. 电源：DC12V 或AC24V，具体视型号而定。

倡导节能环保还祖国以蓝天CLTL A型智能料位计使用说明书河南倡蓝工业炉科技有限公司目录一、产品概述 (2)二、设备结构 (2)三、技术规格 (4)四、工作原理 (4)五、功能与使用 (5)六、安装与接线 (7)七、调试步骤 (9)八、注意事项 (10)一、产品概述智能探测料位计采用了德国西门子可编程控制器、触摸屏界面及欧姆龙旋转编码器，具有运行可靠、响应速度快、测量精确、调试方便简捷、可远程控制、可用于恶劣的工业环境等优点。

工业现场的传感器与仪表往往相距几十米甚至数百米远，这就要求设备具有很强的抗干扰能力和很高的可靠性。

仪表型料位计的仪表部分采用分立电子元件和普通仪表，抗干扰能力很差。

因电磁的干扰很容易造成数据的漂移，导致测量不准确，甚至无法测量。

为此，我公司在原产品的基础上，采用了西门子可编程控制器和欧姆龙绝对型旋转编码器等先进的高科技产品，欧姆龙绝对型旋转编码器可以把重锤的位置转化成格雷码送到PLC，重锤的某一位置对应一个唯一的码值。

即使某一时刻受到干扰，但下一时刻就可以把丢失的码找回来，不会因为干扰而产生累计误差，保证了重锤回原点的准确性，从根本上解决了其抗干扰难题。

同时还增加了西门子触摸屏操作员界面。

触摸屏具有功能强、背光液晶显示、全中文界面、操作简捷、维护方便等特点。

友好的操作界面使得CLTL-A型料位计调试简捷、操作简便、数据直观。

特别适用于冶金、煤炭、化工、水泥、储运等行业的竖炉和料仓的粉末状、块状、颗粒状物料的料位检测与控制。

二、产品构成本产品由控制箱、驱动机箱及连接电缆组成。

控制箱可安装在现场的墙壁上或支架上(也可以安装在控制室内)，通过连接电缆与驱动机箱相连接共同组成料位计探测系统 (见图1) 。

图1 系统结构图控制箱由西门子SMARAT-200可编程控制器、模拟量输入模块（EM AQ02）、操作员HMI触摸屏、断路器、接触器等组成。

驱动机箱由电器底板、减速电机、绕线盘、绝对型旋转编码器、摆动支架、万向开关、导向轮、重锤等零部件组成(见图2)。

公司简介北京铁强科技发展有限公司，位于我们伟大的首都——北京，是一家以工程仪表生产、研发为主的科技型企业，是一个极具活力与前景的多元化的新型民营企业。

公司技术力量雄厚，依靠北京的人才、技术、信息等优势，自2000年成立以来，通过短短七年多时间，就在仪器仪表生产制造领域内谱写一个又一个神话。

公司先后与北仪集团、德国西门子公司、美国麦克公司等仪表生产制造商进行广泛而深入的合作，在合作中公司产品的品质和质量得到很大提升。

同时，公司也在积极借鉴和引进国外先进技术和生产工艺，产品的科技含量不断提高、种类也在不断丰富。

另外，公司不断以新技术、新工艺、新材料、新设计理念设计生产品质高、性能优、用途广、使用寿命长的产品。

公司自主生产磁翻柱液位计、浮球液位计（液位开关）、钢带液位计、磁致伸缩液位计、微波物位计、电容式液位计、超声波液位计、音叉物位开关、电容式物位计、差压变送器等物位测量仪表。

同时，公司还经营流量仪表、压力仪表、温度仪表以及成分分析仪表等自动化测量、控制仪表。

经过几年的努力，公司发展了一支专业化、国际化、规模化的研发、生产、和管理团队。

公司现有员工100余名，其中有高级职称的技术人员5人、大专及以上各类专业人才80余名。

是“中国石化物资资源市场成员”单位；是“中国石油天然气集团公司一级供应网络”单位。

是众多国内外用户的高品质、可信赖的工业计量器具服务商。

公司一直秉承“技术为本，质量为先，笃信予人，益精致远”的经营理念，以“更强、更大、更实”为经营宗旨，开拓进取，务实创新，在做好产品生产和经营的基础上，还以打造中国仪表名牌为己任，投资开发有自主知识产权的产品。

在发展过程中，公司始终以快速的反应、精湛的技艺、热忱的服务及时为用户排忧解难，也因此得到了广大用户与社会各界的一致认可。

如今，公司全体员工正走专业化、特色化、精细化经营之道，并朝着两年时间内年销售额翻两番的目标奋力前进！北京铁强仪表科技发展有限公司产品选型样本目录01、磁翻柱液位计 (3)02、浮球液位计（液位开关） (5)03、防爆浮球液位开关 (7)04、玻璃板式液位计 (8)05、玻璃管式液位计 (10)06、钢带液位计 (12)07、重锤探测液位计 (14)08、超声波物位计 (15)09、智能雷达液位计 (17)10、导波雷达液位计 (19)11、电容式液位计 (21)12、射频导纳物位控制器 (23)13、音叉物位控制器 (25)14、磁致伸缩物位计 (27)15、压力液位变送器 (29)16、小型浮球液位计(液位开关) (31)17、常用客户名单 (32)注：我们是一家专业生产物位仪器仪表的科技型公司，随着市场的需求变化、我们的技术人员也会在保证质量的前提下，对产品进行改进，改造后的产品外观会有所变化、性能也会有所提高。

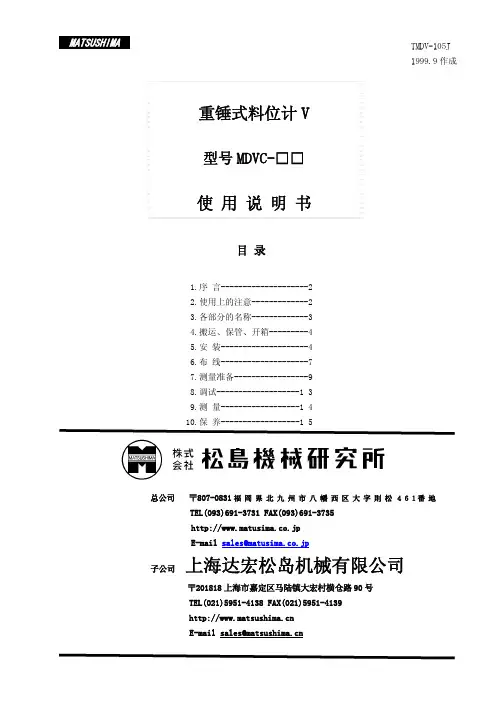

TMDV-105J 1999.9作成目 录1.序 言--------------------22.使用上的注意-------------23.各部分的名称-------------34.搬运、保管、开箱---------45.安 装--------------------46.布 线--------------------77.测量准备-----------------98.调试-------------------1 39.测 量------------------1 4 10.保 养------------------1 5总公司 〒807-0831福 岡 県 北 九 州 市 八 幡 西 区 大 字 則 松 ４６１番 地TEL(093)691-3731 FAX(093)691-3735 http://www.matusima.co.jp E-mail sales@matusima.co.jp子公司上海达宏松岛机械有限公司〒201818上海市嘉定区马陆镇大宏村横仓路90号 TEL(021)5951-4138 FAX(021)5951-4139 E-mail sales@重锤式料位计V型号MDVC-□□使 用 说 明 书1序 言重锤式料位计V是测量储藏在料仓、贮罐或仓斗中的粉粒体料位的测量仪器。

粉粒体的储藏料位通过吊在钢索上的称锤下降到仓斗中来进行测量。

根据称锤的下降距离输出相应比例的电流信号，可在远距离显示储藏料位。

称锤测量料位后马上回升。

2使用上的注意安装场所的环境条件请在以下环境条件使用重锤式料位计V。

2.1.1 温 度 -20℃～+50℃（无结冰现象）2.1.2 湿 度 45%～90%2.1.2 粉 尘在钢丝卷筒部附着大量粉尘，这些粉尘凝固后会成为动作不良的原因。

有量大的粉尘时，请定期给予清扫。

2.1.4 振 动对电动减速机等通常的机械振动不受影响，但震动强度加大有可能会成为引起故障的原因。

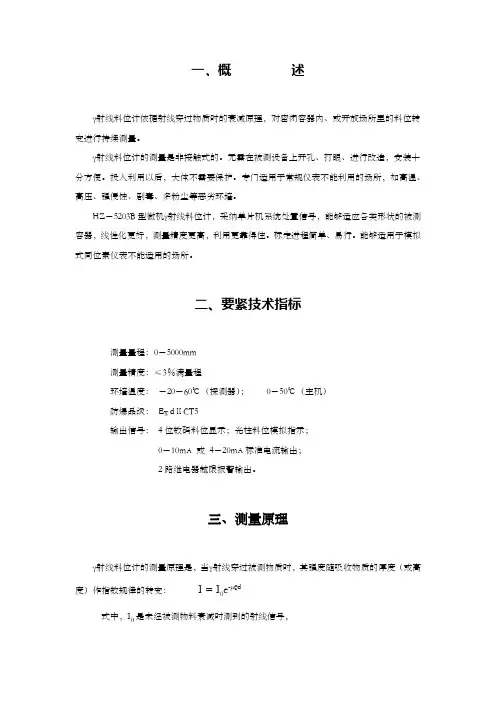

一﹑概述γ射线料位计依据射线穿过物质时的衰减原理，对密闭容器内、或开放场所里的料位转变进行持续测量。

γ射线料位计的测量是非接触式的。

无需在被测设备上开孔、打眼、进行改造，安装十分方便。

投入利用以后，大体不需要保护。

专门适用于常规仪表不能利用的场所，如高温、高压、强侵蚀、剧毒、多粉尘等恶劣环境。

HZ－5203B型微机γ射线料位计，采纳单片机系统处置信号，能够适应各类形状的被测容器，线性化更好，测量精度更高，利用更靠得住。

标定进程简单、易行。

能够适用于模拟式同位素仪表不能适用的场所。

二、要紧技术指标测量量程：0－5000mm测量精度：≤3％满量程环境温度：－20－60℃（探测器）；0－50℃（主机）防爆品级：Ex dⅡCT5输出信号：4位数码料位显示；光柱料位模拟指示；0－10mA 或4－20mA标准电流输出；2路继电器越限报警输出。

三、测量原理γ射线料位计的测量原理是，当γ射线穿过被测物质时，其强度随吸收物质的厚度（或高度）作指数规律的转变：I = I0e-μρd式中，I0是未经被测物料衰减时测到的射线信号，I是通过被测物料衰减以后测到的射线信号,μ是被测物料对射线的质量吸收系数，ρ是被测物料的密度，d是射线穿过被测物料的距离。

关于确信的测量对象，I0和μ、ρ都是不变的常量，因此通过测量I，就能够取得射线穿过被测物料的距离d。

图1是典型测量方式：图 1放射源和探测器别离安装在被测设备双侧的设定地址（依照不同情形，放射源或探测器也可置于被测设备里面，或安装于设备的上下方）。

当待测物料高度发生转变时，在探测器一方，抵达它的射线强度就会随之转变。

探测器的要紧组成部份是闪烁晶体、光电倍增管、高压电路、前放电路。

进入探测器里的γ射线被闪烁晶体接收，将它转换成微弱的闪烁光子，再由光电倍增管将它转换成电流脉冲信号，送给前放电路处置（放大、甄别、整形）。

高压电路负责提供光电倍增管工作所必需的直流高压，范围一样在800－1300V。

1 测量原理及产品简介测量原理发射功率很低的极短的微波脉冲通过天线系统发射并接收。

雷达波以光速运行。

运行时间可以通过电子部件被转换成物位信号。

一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。

即使存在虚假反射的时候，最新的微处理技术和独一无二的ECHOFOX-软件也可以准确地分析出物位回波。

通过输入容器尺寸，可以将上空距离值转换成与物位成正比的信号。

仪表可以空仓调试。

在固体测量中的应用对于这样的应用，可以使用K-频段的高频传感器。

由于信号的聚焦效果非常好，料仓内的安装物或仓壁的粘附物都不会影响测量。

高灵敏的电子部件使得物位测量更加精准，测量范围最大可达75米。

这种测量方法不受粉尘、入料噪音、气流或温度变化的影响。

应用领域包括：炼钢、采矿、食品、塑料加工等等。

输入参数测量过程连接和被测介质表面之间的举例。

基准面是法兰的密封面。

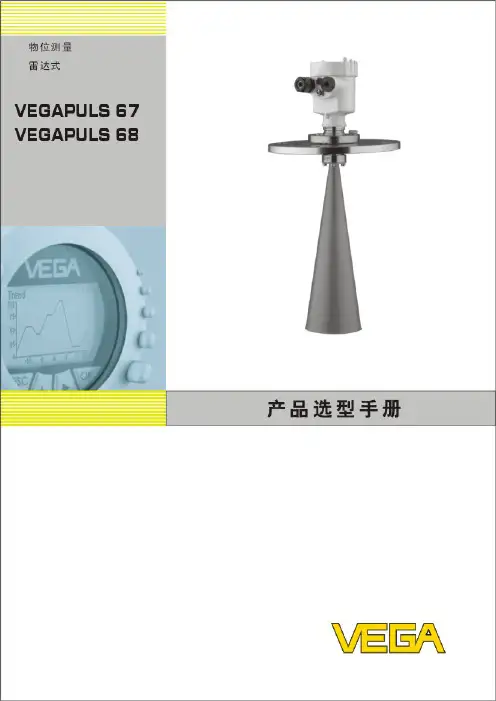

1 基准面2 测量参数，最大测量距离3 天线长度4 可用的测量范围2 仪表一览图VEGAPULS67VEGAPULS 68 VEGAPULS SR 68应用固体介质 固体介质，过程条件恶劣 固体介质，过程条件恶劣最大测量范围15米 75米 30米 天线/材料全部塑封的天线/PVDF 喇叭口天线、抛物线式天线/不锈钢316L 喇叭口天线/不锈钢316L 过程连接/材料龙门框或法兰/不锈钢304或聚丙烯 螺纹1½A ，符合DIN 3852-A 或法兰连接 螺纹1½A ，符合DIN 3852-A 或法兰连接 过程温度-40…+80°C -200…+450°C -20…+250°C 过程压力-1…+2bar/-100…+200kPa -1…+160bar/-100…+16000kPa -1…100 bar/-100…10000 kPa 测量偏差±2mm ±2mm ±2mm 频率范围K – 频段 K – 频段 K – 频段 信号输出 • 4…20mA/HART – 两线制• 4…20mA/HART – 四线制• Profibus PA• Foundation Fieldbus • 4…20mA/HART – 两线制 • 4…20mA/HART – 四线制 • Profibus PA • Foundation Fieldbus• 4…20mA/HART – 两线制 • 4…20mA/HART – 四线制 • Profibus PA • Foundation Fieldbus 显示/设定 • 调整显示模块PLICSCOM • 调试软件PACTware • 显示仪表VEGADIS61 • 显示仪表VEGADIS62 • 调整显示模块PLICSCOM• 调试软件PACTware• 显示仪表VEGADIS61• 显示仪表VEGADIS62• 调整显示模块PLICSCOM • 调试软件PACTware • 显示仪表VEGADIS61 • 显示仪表VEGADIS62 许可证 • ATEX 防爆许可证 • IEC 防爆许可证 • 船用许可证 • 溢出保护 • FM • CSA• ATEX 防爆许可证• IEC 防爆许可证• 船用许可证• 溢出保护• FM• CSA • ATEX 防爆许可证 • IEC 防爆许可证 • CSA3 仪表选型应用范围VEGAPULS 67VEGAPULS67适用于测量固体介质的物位。

一﹑概述γ射线料位计依据射线穿过物质时的衰减原理，对密闭容器内、或开放场所里的料位变化进行连续测量。

γ射线料位计的测量是非接触式的。

无需在被测设备上开孔、打眼、进行改造，安装十分方便。

投入使用以后，基本不需要维护。

特别适用于常规仪表不能使用的场所，如高温、高压、强腐蚀、剧毒、多粉尘等恶劣环境。

HZ－5203B型微机γ射线料位计，采用单片机系统处理信号，能够适应各种形状的被测容器，线性化更好，测量精度更高，使用更可靠。

标定过程简单、易行。

可以适用于模拟式同位素仪表不能适用的场所。

二、主要技术指标测量量程：0－5000mm测量精度：≤3％满量程环境温度：－20－60℃（探测器）；0－50℃（主机）防爆等级：Ex dⅡCT5输出信号：4位数码料位显示；光柱料位模拟指示；0－10mA 或4－20mA标准电流输出；2路继电器越限报警输出。

三、测量原理γ射线料位计的测量原理是，当γ射线穿过被测物质时，其强度随吸收物质的厚度（或高度）作指数规律的变化：I = I0e-μρd式中，I0是未经被测物料衰减时测到的射线信号，I是经过被测物料衰减以后测到的射线信号,μ是被测物料对射线的质量吸收系数，ρ是被测物料的密度，d是射线穿过被测物料的距离。

对于确定的测量对象，I0和μ、ρ都是不变的常量，因此通过测量I，就可以得到射线穿过被测物料的距离d。

图1是典型测量方式：图 1放射源和探测器分别安装在被测设备两侧的设定地方（根据不同情况，放射源或探测器也可置于被测设备里面，或者安装于设备的上下方）。

当待测物料高度发生变化时，在探测器一方，到达它的射线强度就会随之变化。

探测器的主要组成部分是闪烁晶体、光电倍增管、高压电路、前放电路。

进入探测器里的γ射线被闪烁晶体接收，将它转换成微弱的闪烁光子，再由光电倍增管将它转换成电流脉冲信号，送给前放电路处理（放大、甄别、整形）。

高压电路负责提供光电倍增管工作所必需的直流高压，范围一般在800－1300V。

倡导节能环保还祖国以蓝天CLTL A型智能料位计使用说明书河南倡蓝工业炉科技有限公司目录一、产品概述 (2)二、设备结构 (2)三、技术规格 (4)四、工作原理 (4)五、功能与使用 (5)六、安装与接线 (7)七、调试步骤 (9)八、注意事项 (10)一、产品概述智能探测料位计采用了德国西门子可编程控制器、触摸屏界面及欧姆龙旋转编码器，具有运行可靠、响应速度快、测量精确、调试方便简捷、可远程控制、可用于恶劣的工业环境等优点。

工业现场的传感器与仪表往往相距几十米甚至数百米远，这就要求设备具有很强的抗干扰能力和很高的可靠性。

仪表型料位计的仪表部分采用分立电子元件和普通仪表，抗干扰能力很差。

因电磁的干扰很容易造成数据的漂移，导致测量不准确，甚至无法测量。

为此，我公司在原产品的基础上，采用了西门子可编程控制器和欧姆龙绝对型旋转编码器等先进的高科技产品，欧姆龙绝对型旋转编码器可以把重锤的位置转化成格雷码送到PLC，重锤的某一位置对应一个唯一的码值。

即使某一时刻受到干扰，但下一时刻就可以把丢失的码找回来，不会因为干扰而产生累计误差，保证了重锤回原点的准确性，从根本上解决了其抗干扰难题。

同时还增加了西门子触摸屏操作员界面。

触摸屏具有功能强、背光液晶显示、全中文界面、操作简捷、维护方便等特点。

友好的操作界面使得CLTL-A型料位计调试简捷、操作简便、数据直观。

特别适用于冶金、煤炭、化工、水泥、储运等行业的竖炉和料仓的粉末状、块状、颗粒状物料的料位检测与控制。

二、产品构成本产品由控制箱、驱动机箱及连接电缆组成。

控制箱可安装在现场的墙壁上或支架上(也可以安装在控制室内)，通过连接电缆与驱动机箱相连接共同组成料位计探测系统 (见图1) 。

图1 系统结构图控制箱由西门子SMARAT-200可编程控制器、模拟量输入模块（EM AQ02）、操作员HMI触摸屏、断路器、接触器等组成。

驱动机箱由电器底板、减速电机、绕线盘、绝对型旋转编码器、摆动支架、万向开关、导向轮、重锤等零部件组成(见图2)。

vega料位计说明书1. 简介Vega料位计（Vega Level Indicator）是一种用于测量容器或储罐内物料的高度的仪器。

它通过无线、雷达或压力传感器等技术来实现精确的料位测量，具有高精度、稳定可靠、耐用等特点。

2. 型号选择Vega料位计提供多种型号供用户选择。

根据不同的应用场景和物料特性，推荐以下几种型号：- Vega LTE：适用于常见物料的测量，具有简单的安装和操作，可广泛应用于工业生产过程中的料位控制。

- Vega Puls 61：采用无线技术，无需传感器电缆，可实现非接触式的料位测量，适用于高温、高压或腐蚀性较大的环境。

- Vega Rex：利用雷达技术，能够测量各种液体、固体和粉状物料的料位，适用于具有较复杂介质特性和波动较大的工艺过程。

3. 安装步骤安装Vega料位计前，请务必阅读操作手册并按照以下步骤进行操作：1）选择合适的安装位置：应考虑到测量范围、环境温度、振动和介质特性等因素。

2）将仪器安装在容器或储罐的侧壁上，并确保与容器保持垂直。

3）连接仪器的电源线，并确保电源正常联通。

4）根据需要选择使用无线或有线方式连接至监控系统，并进行相关设置。

4. 使用注意事项为了保证Vega料位计的正常使用和测量准确度，请注意以下几点：- 定期清洁仪器表面，避免灰尘或杂质影响测量结果。

- 如发现任何故障或异常，请立即停止使用，并联系专业技术人员进行维修和调试。

- 在使用过程中，避免过度碰撞或受力，以免损坏仪器。

- 对于特殊介质，如腐蚀性液体或具有高粘度的物料，在选择型号时请咨询厂家以获取更加详细的建议和指导。

5. 维护与保养为了确保Vega料位计的长期稳定运行，建议按照以下方式进行维护和保养：- 定期检查电源线和连接线路的接触情况，确保连接可靠。

- 清洁传感器表面，避免附着物影响测量准确度。

- 定期校准仪器，确保测量结果的准确性。

- 如需更换零部件或维修设备，请联系经销商或厂家进行操作。

仪表的组装1、法兰和锥筒的安装a) 法兰的正确放臵是小层在上，大层在下；b) 法兰和锥筒之间是用螺纹进行连接，在连接的时候稍用力旋紧即可；c) 法兰是双层结构，不可对其进行破坏性的操作。

d) 仪表和法兰、锥筒通过锥筒的内螺纹进行连接，具体的连接分两种情况：非5KHz的仪表组装图1 非5KHz的仪表组装直接将仪表与锥筒内螺纹进行正确连接，直到仪表稍用力也不能旋动为止。

5KHz的仪表组装1、首先确定仪表的定位环是否正确。

定位环（即小环）的下缘应该和表上的黑色线条对齐即为正确，否则要将其调整到正确位臵并通过定位环上的内六角螺钉将其固定。

2、将仪表通过锥筒内螺纹进行连接，仪表旋转到定位环下缘刚好与锥筒边缘接触为止。

图2 5KHz的仪表组装3、最后将防护盖旋紧。

图3 5KHz的仪表组装二、仪表安装位臵选择1、明白建筑结构，在仪表的正下方、波束范围内不能有任何的障碍物；2、远离物料变化、气流流动较大等干扰大的地方，选择较平静的测量点；3、远离噪声源和振动较大的地点；4、确定需要测量的点；5、仪表的探头一定要伸入罐体内至少5cm（见图5）；6、仪表的安装高度为需要真实测量的高度+盲区；7、在某些场合需要用户自制安装支架以便安装。

四、仪表常用现场示意图图4 仪表安装图5 仪表安装D1距离尽可能大，以远离进料口；D2距离要保证波束范围内没有障碍物（包括容器壁）。

图6 仪表安装图7 仪表安装由于固体物料存在安息角现象，则在容器内的物料不是水平的，则斜坡对声波信号具有反射作用从而影响物位测量，因此有时仪表安装需要倾斜一定的角度使得声波信号尽可能的垂直于物料表面发射（图6）。

但要注意量程较大时为避免声波投射到容器对面的壁，倾斜角度不能过大。

图8 仪表安装图9 双出料口测量方式仪表的安装原则是使仪表尽可能与物料表面时刻保持垂直。

图10 仪表安装物料高位已进入B仪表盲区（盲区内仪表无法正常工作）使得仪表不能正常测量。

故A仪表安装正确，B仪表安装错误。

钢铁基地焦化工程料位计技术规格书62001ED-09室主任:审定人:编写人:2013-1中冶焦耐（大连）工程技术有限公司料位计1. 用途安装在配煤槽、煤塔、筛贮焦楼系统，采用频率极低的声波，通过天线系统发射，并接收到达物料表面返回的脉冲回声方式，实时检测贮槽内物料储量，并能相应地输出4~20mA模拟量信号。

2. 操作环境2.1自然环境：1）年平均温度7.6℃2）最高气温33.2℃3）最低温度-32℃4）年平均大气压力878.4hPa5）年平均降水量1492.1mm6）冬季相对湿度81.6%7）夏季相对湿度55.6%8）年主导风向东南风8）全年平均风速1m/s9) 年平均蒸发量1533.5mm2、安装位置：2.1无火灾﹑化学腐蚀的场所。

2.2没有剧烈振动和颠簸及垂直倾斜度不超过５°的场所。

2.3 海拔高度1336m；2.4 地震烈度：7度。

3. 被测介质粉状、颗粒、块状4．技术要求4.1型式：非接触式4.2结构：每台产品采用三个独立的喇叭口天线或独立的316L不锈钢天线4.3测量原理：低频声波或雷达电磁波4.4精度: ±0.5%4.5测量范围：0～70米4.6仓内工作压力：-0.2～3bar4.7仓内工作温度：-40℃～+200℃4.8输出信号: 4线制4～20mA ／HART / RS485 / Modbus4.9发射频率：2.6kHZ~10 kHZ4.10工作电压:24VDC4.11法兰连接DN2004.12电器接口：M20*1.54.13防护等级：IP674.14壳体：带涂层的铝铸件4.15具有较强的抗粉尘影响，具有较强的抗腐蚀性、抗黏附性，具有较强的耐磨性和抗冲击性4.16具有LCD显示面板，4键调整元件4.17具有远程调试功能4.18具有自清洁功能，安装方便，接线简单，牢固耐用，免维护。

4.19信号转换单元安装在现场或集成在传感器接线盒内，具有防尘防水措施。

5.偏差料位计精度：±15mm6.供货范围煤塔： 4套，测量温度0~150℃，量程30米；配煤槽：10套，测量温度0~150℃，量程35米；贮焦槽(粉尘防爆22区)： 5套，测量温度0~200℃，量程20米；上述共19套；编程器：2套7、设计、制造、检验标准卖方在执行项目合同过程中，所有材料、设备制造工艺、质量控制和产品检查验收等均应遵守国家及行业的现行规范和标准，若现行规范和标准有修改时，应按新规范、新标准执行。
