雷达料位计说明书一、产品简介雷达料位计是一种用于测量物料容器内物料高度的仪器。
它采用雷达技术，具有高精度、远距离测量、不受介质和压力影响等特点，广泛应用于各类工业领域。
二、产品特性1. 高精度：雷达料位计利用射频信号进行测量，可实现毫米级的高精度测量，确保测量结果的准确性。
2. 远距离测量：雷达料位计的测量范围广，可达到几十米甚至几百米，适用于各类容器的测量需求。
3. 不受介质和压力影响：无论介质的种类和压力变化如何，雷达料位计都能稳定工作，确保测量结果可靠。
4. 高可靠性：雷达料位计采用先进的信号处理算法和自动补偿技术，不受环境干扰和温度变化的影响，具有高可靠性和稳定性。
三、产品结构与工作原理1. 产品结构：雷达料位计由天线、发射器、接收器和信号处理器组成。
天线用于向物料发射射频信号，接收器接收信号并经过处理后输出测量结果。
2. 工作原理：雷达料位计通过发射和接收射频信号来测量物料的高度。
当射频信号与物料发生反射时，通过计算信号的往返时间，可以确定物料的高度值。
四、安装与使用1. 安装：在安装雷达料位计时，应选择合适的安装位置，确保天线与物料的最短距离大于其工作距离，并避免遮挡物影响信号的传输。
2. 使用：连接电源后，雷达料位计将自动进行初始化，并可通过显示屏或输出接口查看测量结果。
用户可以根据实际需求选择合适的工作模式和参数，并进行相应的校准。
五、维护与保养1. 定期检查：用户应定期检查雷达料位计的各部件是否正常工作，并对连接线路进行检查和清洁，确保信号传输畅通。
2. 清洁保养：用户应定期对雷达料位计进行清洁和保养，避免尘埃和杂物进入设备，确保其正常运行和测量的准确性。
3. 故障排除：在使用过程中，如发现设备异常或测量结果不准确，应及时联系售后服务，进行故障排除。
六、注意事项1. 避免使用于易燃、易爆或腐蚀性介质的容器中，以免发生意外。
2. 请勿在雷达料位计上进行任何未经授权的维修或改装，以免损害设备或造成人身伤害。
射频导纳料位计说明书射频导纳料位计是一种用于测量和监测储罐、槽罐等容器中物料的液位的设备。
它基于射频技术原理，通过测量物料的电磁导纳来确定物料的液位高度。
射频导纳料位计由传感器和显示仪表两部分组成。
传感器安装在储罐或槽罐的侧壁上，通过射频信号与物料产生相互作用，测量物料的电磁导纳。
显示仪表接收传感器信号，并将其转换为液位高度显示，以供操作人员查看和监控。
射频导纳料位计具有以下特点和优势：1. 非接触式测量：射频导纳料位计采用非接触式测量原理，不需要与物料直接接触，避免了污染和腐蚀的问题，同时也减少了维护和清洁的工作量。
2. 高精度测量：射频导纳料位计采用先进的射频技术，能够实现高精度的液位测量，误差范围通常在±1毫米以内，满足了对于精确液位控制的要求。
3. 多种物料适用：射频导纳料位计适用于多种液体和固体物料的测量，如水、油、化工原料等。
不同物料的电磁导纳特性不同，通过对传感器和仪表的参数设置，可以满足不同物料的测量需求。
4. 抗干扰能力强：射频导纳料位计具有较强的抗干扰能力，能够在复杂的工业环境中稳定工作。
它能够抵抗电磁干扰、温度变化和压力波动等外部因素的影响，保证测量的准确性和可靠性。
5. 易于安装和维护：射频导纳料位计具有简单的安装和维护过程，不需要对容器进行改造，只需安装传感器并连接仪表即可。
同时，射频导纳料位计的传感器具有较长的使用寿命，不易受到物料的侵蚀和损坏。
射频导纳料位计在工业生产中具有广泛的应用。
它可以用于石油化工、医药、食品加工等行业，用于储罐、槽罐、反应釜等容器的液位监测和控制。
通过实时监测物料的液位，可以及时预警和调整生产过程，提高生产效率和质量。
射频导纳料位计是一种先进的液位测量设备，通过射频技术实现对物料液位的准确测量和监测。
它具有非接触式测量、高精度测量、适用于多种物料、抗干扰能力强等优势，广泛应用于工业生产中。
通过使用射频导纳料位计，可以提高生产过程的安全性和效率，实现自动化控制和管理。

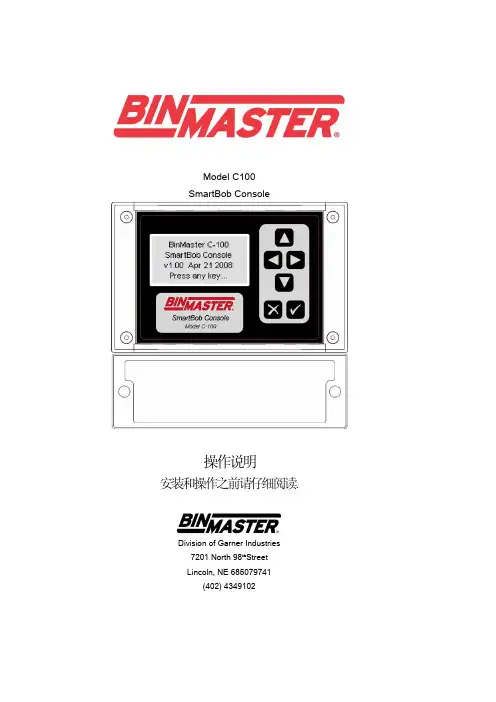

Model C100SmartBob Console操作说明安装和操作之前请仔细阅读.Division of Garner Industries7201 North 98th StreetLincoln, NE 685079741(402) 4349102目录安全摘要 (3)1.0介绍 (4)2.0 说明 (4)3.0 安装 (6)ٛ 3.1 安装 (6)ٛ 3.2 连接与接线........................................................................................................... .. (7)3.3 RS485 网络要求................................................................................................. .. (11)ٛ 3.4 防雷法/过载保护............................................................. ................................... .. (12)ٛ 3.5 布线图...................................................................................................... ... ... ... (13)4.0 操作. ... ... .. (14)ٛ 4.1 按键 (14)ٛ 4.2 菜单系统 (14)5.0 固件更新 (21)ٛ 5.1 更新要求....... ....... ....... . (21)ٛ 5.2 Atmel’s FLIP的下载与安装和JAVA运行环境 (21)ٛ 5.3 更新过程 (22)6.0 质保和服务 (23)ٛ 6.1 有限保修 (23)ٛ 6.2 技术支持,客户服务和修理r (23)7.0处理 (23)安全摘要为避免受伤和损坏设备,请看以下安全防护措施.产品必须由有资格的权威的个人来安装维护、.根据安装说明书来安装，且要符合所有国家和当地的有关规定.应用中用的电线是有额定电压和电流来额定的.在正常运行中要确保外壳盖子是紧紧牢固的盖着的.在潮湿的环境中要确保所有电气入口密封良好.如果该产品在某种程度上不是用在生产商指定的,那安全保护可能被损害.安全术语和标志警告:警告是鉴别会导致受伤和危及生命的情况发生,电击危险.小心: 小心是指示会导致产品或其它财产的损坏的情况发生.FCC 承诺注意: 本产品经过测试符合FCC规定第15部分中A级数码产品要求.符合这些要求的产品在商业环境下进行操作时能够提供合理防护并防止有害干扰.本设备产生,使用并发射无线电波,如果不按照使用手册进行安装或使用,可能对无线通讯造成干扰.在居民区使用本设备可能会造成有害的干扰在此情况下，用户需要自费排除干。
6.3G智能雷达物位计产品说明书金湖通科仪表有限公司目录一、智能雷达物位计测量原理 (3)产品简介 (4)安装指南 (5)仪表尺寸 (9)测量条件 (11)编程调试 (11)技术参数 (13)产品选型 (14)二、导波雷达物位计测量原理 (17)产品简介 (19)安装指南 (20)调试 (23)仪表尺寸 (24)技术参数 (24)产品选型 (25)三、物位计选型参数表 (26)脉冲型雷达物位计一、测量原理发射能量很低的极短的微波脉冲通过天线系统发射并接收。
雷达波以光速运行。
运行时间可以通过电子部件被转换成物位信号。
一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的分析出物位的回波。
天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。
正确的回波信号识别由脉冲软件完成，精度可达到毫米级。
距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2其中C为光速因空罐的距离E已知，则物位L为：L=E-D通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。
对应于4－20mA输出。
应用介质：● 6.3G智能系列雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。
●采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。
波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。
二、产品简介三、安装指南安装说明●推荐距离（1）：罐壁至安装短管的外壁。
●离罐壁为罐直径1/4处，最小距离为测量范围的1/8。
例如：8m液位储罐，离罐壁的最小安装距离应为1m。
●不能安装在入料口的上方（4）。
●不能安装在中心位置（3），如果安装在中央，会产生多重虚假回波，干扰回波会导致真实信号丢失。
厦门海森堡电气有限公司HSBG-E7200-B连续式射频导纳料位计使用说明书厦门海森堡电气有限公司一、概述HSBG-E7200-B 系列射频导纳物位变送器采用导纳测量法将被测介质的阻抗和容抗信号综合在一起，提高了长期测量的可靠性、稳定性、灵敏度和精度，几乎能测量所有介质的物位而不受传感大器探头上挂料、温度、介质密度变化影响。
广泛应用于石油、化工、冶金、电力、医药、食品、造纸、建材等工业领域的液位、料位的连续测量。
变送器将被测物位转换成4～20mADC 标准电流信号，可与PLC 可编程控制器或DCS 集散控制系统配套使用，实现工艺流程的自动检测和自动控制。
二、结构及工作原理二线制射频导纳物位变送器利用电容的变化来测量贮罐内的料位，它是一种精确而独立的过程测量仪表。
变送器随着贮罐内料位的变化，电极与罐壁之间的电容量也随之变化。
二线制射频二线制射频导纳物位变送器的固态电子线路将连续监测这一变化，并将这一变化与一个非常稳定的基准电路进行比较然后输出一个与料位成正比的精确而以独立呈线性变化的4~20mADC 电流信号，远传至控制室，实现工艺流程的自动控制。
三、主要技术参数工作电源：24VDC 精 度：±1% 输出信号：4～20mADC 负载电阻：＞300Ω 环境温度：-40℃～+60℃ 相对温度：≤85％ 电缆的电感、电容：≤2mH ，0.8μF 防护等级：IP65 介质温度：-180℃～+500℃（可定制温度范围） 防爆等级：ExdIIBT4 连接方式：螺纹、管螺纹、法兰（可选） 安装方式：顶装、侧装 接液材质：316不锈钢，陶瓷，1Cr18Ni9Ti ，四氟乙烯，高温塑料四、外型结构图1. 整体型结构图2. 分离型结构图不锈钢极棒连接孔绝缘材料保护套绝缘材料3/4"NPT 不锈钢接头接地线不锈钢或镀锌管1-1/4"NPT 铝接头电源或信号电缆进线孔表盖表面喷塑红色报警灯,绿色指示灯有机玻璃透明窗三个φ8安装孔红色报警灯，绿色指示灯表盖表面喷塑电源或信号电缆进线孔电源或信号电缆进线孔表盖表面喷塑电源或信号电缆进线孔1-1/4"NPT 铝接头3/4"不锈钢或镀锌管接地线3/4"NPT 不锈钢接头绝缘材料保护套绝缘材料连接孔316S.S 锈钢极棒五、安装HSBG-E7200-B 系列射频导纳物位变送器，根据现场要求分为顶置安装和侧置安装方式，探头在所测物位的整段距离必须垂直于容器底面。

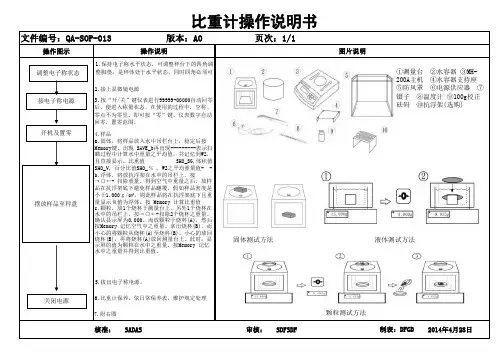

操作图示7.附右图核准：SADAS 审核：SDFSDF 2014年4月28日比重计操作说明书操作说明图片说明文件编号：QA-SOP-013版本：A0页次：1/1制表：DFGD 关闭电源 摆放样品至秤盘 调整电子称状态 2.接上显微镜电源 接电子称电源 4.样品 a.固体，将样品放入水中吊栏台上，稳定后按Memory 键。
出现 SAVE_b 再出现---------表示扫瞄过程中计算水中重量之平均值，并记忆到W2.且直接显示。
比重值 SHO_SG,体积值 SHO_V, 百分比值SHO_％ , W2之平均重量值- - b.浮体，将放抗浮架在水中的吊栏上，按 →○←- 扣除重量。
得到空气中重量之后，放样品在抗浮架底下避免样品翻覆，假如样品密度是小于1.000ｇ/㎤，则此样品将在抗浮架底下且重量显示负值为浮体。
按 Memory 计算比重值c.颗粒，放1个烧杯于测量台上、另外1个烧杯在水中的吊栏上，按→○←-扣除2个烧杯之重量。
确认显示屏为0.000。
而放颗粒于烧杯(A)，然后按Memory 记忆空气中之重量。
拿出烧杯(B)，而小心的将颗粒从烧杯(A)至烧杯(B)。
小心的放回烧杯(B)，再将烧杯(A)放回测量台上。
此时，显示屏的值为颗粒在水中之重量，按Memory 记忆水中之重量并得到比重值。
5.拔出电子称电源。
6.比重计保养，依日常保养表，维护规定处理1.保持电子称水平状态，可调整秤台下的四角调整脚垫，是秤体处于水平状态，同时四角必须可开机及置零3.按“开/关”键仪表进行99999-00000自动回零后，便进入称量状态，在使用的过程中，空称、零点不为零里，即可按“零”键。
仪表数字自动回零，置零范围。
①测量台 ②水容器 ③MH-200A 主机 ④水容器支持座⑤防风罩 ⑥电源供应器 ⑦镊子 ⑧温度计 ⑨100g 校正砝码 ⑩抗浮架(选购)固体测试方法 液体测试方法颗粒测试方法。
SL-030B型重锤式表面电阻测试仪使用说明书概述本仪器是高集成度微电脑的3.1/2位LCD(LED)双数字显示，便携式绝缘表面电阻测试仪(高阻计)。
量程从10×103Ω～10×1012Ω，同时配有高精度数字温湿度传感器。
机内测试电压为DC10V和100V自动切换。
以数字直接显示出电阻值,精度高、显示迅速、稳定性好、读数方便。
本仪器适用于防静电产品如防静电鞋、防静电塑料橡胶制品、计算机房防静电活动地板等的检验和电子电器产品的绝缘电阻测量。
SL-030B型数字绝缘电阻测试仪(高阻计)适用于测量绝缘材料、电工产品、各类元器件的绝缘电阻，还能测量在不同温度下的塑料电线电缆(无屏蔽层)的绝缘电阻。
规格和技术参数1. 电阻测量范围: 10×103Ω～10×1012Ω2. 温度测量范围：-0~50.℃3. 湿度测量范围：0~100%RH4. 显示: 3 .1/2位LCD(LED)双显示5. 分辨率:1/20006. 准确度: 0.5%~5%7. 机内测试电压: 10V ，100V自动切换8. 供电形式: 9V电池9. 仪器尺寸: 175ｍｍ× 98ｍｍ× 50 mm10. 质量: 约300g11. 重锤：2.5kg×2仪器结构及工作原理1 结构由直流高压测试电源、高阻抗直流放大器、重锤和显示器组成。
2 工作原理根据欧姆定律,被测电阻Rx等于施加电压V除以通过的电流I, 即R=V/I 普通的高阻计（主要是指针式高阻计和一些常用的数字高阻计)的工作原理是测量电压V固定,通过测量流过取样电阻的电流I来得到电阻值。
从上式可以看出,由于电流I是与电阻成反比,而不是成正比,所以电阻的显示值是非线性的,即电阻无穷大时,电流为零,即表头的零位处是∞，此处的刻度非常密，分辨率很低。
整个刻度是非线性的。
又由于测量不同的电阻时，其电压V也会有些变化，所以普通的高阻计的精度是很难提高的。

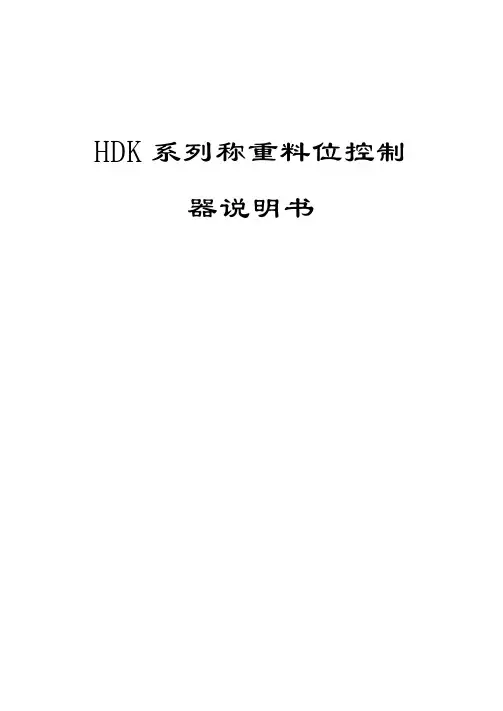

HDK系列称重料位控制器说明书HDK-2A料位控制仪使用说明书一、用途和特点HDK-2A料位控制器广泛应用于现代工业生产过程和仓储部门。
用于容器内粉状及颗粒状物料进行料位监测或控制。
本产品采用全新的设计理念，经过多年的实践证明：HDK-2A控制器故障率极低，受到了各界用户的一致好评。
HDK-2A料位控制器具有技术先进、结构合理、性能可靠、使用维护方便、性能价格比高等优点。
它与市场上同类的产品相比，具有以下特点：主要外露部件均由不锈钢、铝合金或高级工程塑料材料组成，具有防粉尘、防潮和耐腐蚀及对环境无污染的优点。
HDK-2A在食品加工、粮食仓储、及工业高尘等恶劣环境均可使用；采用称重式装置，可以有效地避免其他种料位不足，如电容受物料特性的影响，重锤容易埋锤等。
二、工作原理HDK-2A系列称重控制器的工作原理是：采用称重式传感器测量重量转化为电信号，经单片机处理当重量大于设定值是输出报警，或控制信号，当低于下限时输出控制信号控制给料设备给料，到达上限停止。
三、安全使用注意事项在控制器接入电源之前，请检查使用的电压是否在~220V±15%范围之内及频率是否在50HZ±2%范围内。
如果您使用的电源不能满足这一要求，需加交流稳压电源。
如果您设备上已安装了传感器，在设备上的电焊作业应尽量避免。
必须焊接的，焊接部位要就近搭铁，保证传感器不受任何焊接电流影响，如果传感器已接入包装控制器，那么您设备上机械结构部分的一切电焊作业都将是绝对不允许的。
四、技术规格1）一般规格1.环境温度：-20°C — +60°C2.相对温度：＜80%3.电源电压：220V±10%~4.外型尺寸:76×159×115(mm)2）测量部分电源：5V±5% 最大负载能力：150mA信号范围：0 – 25mv内部输出直流12v，驱动外接继电器输出开关信号。
继电器最大负载能力：220v/50HZ~五、操作说明数码显示区瞬时重量显示：五位数码显示，工作时显示瞬时物料重量值，最大可显示9999.9。
RF系列射频导纳式物位控制器使用说明书辽阳金生仪表有限公司ISO9001：2000认证合格单位RF系列射频导纳式物位控制器一、概述RF 系列射频导纳式物位控制器是用于检测料仓、料槽或其它容器中带粘附性的液体、固体颗粒、粉尘、其它混合浆料等料位的位式控制仪表。
亦可用于两种不同液体之间界面测量，如油水界面测量， FGL 为其更新替代产品，性能更稳定，测量范围更广泛。
RF 系列射频导纳式物位控制器具有校准简单快捷、产品性能稳定、各种型号通用性强、安装方便、外形美观等优点。
可广泛用于石油、化工、冶金、电力、医药、食品、造纸、建材等工业领域。
且控制器可与PLC 可编程控制器或DCS 集散控制系统配套使用，实现工艺流程的自动检测和自动控制。
二、工作原理1.RF 系列射频导纳物位控制器是利用高频技术，由电子线路产生一个小功率射频信号于探头上，探头作为敏感元件，将来自物位介电常数引起的信号变化反馈给电子线路；由于这些变化包括电容量和电导量的变化，因而电子线路中处理的是电抗（容抗和阻抗的综合变化的信号）信号；2.电抗的变化又引起了极棒上高频信号的相位发生变化。
因此极棒上的高频信号与电子线路中的基准信号的相位差也随之发生变化，该变化经处理后，驱动输出电路发出报警信号，从而达到检测料仓有无物料。
3.RF 系列射频导纳物位控制器采用三端Cote – Shield 技术，排除探测极棒上粘附物料对控制作用的影响。
电子线路中产生的高频信号，一 路直接送往探测极棒上，另一路经过一个RF 电压跟随器送往防粘附保护套 上。
其大小相位都是与加在探测极棒上的探头上的电流绕过饱和区流向容器壁，从而产生有物料存在的信号。
- 1 -三、主要技术参数工作电源：24VDC ；220VAC;120VAC 相对湿度：≤85%保护套驱动塑料隔离探头电流探头信号容器壁保护套探头输出信号：两组常开、常闭触点 触点容量：AC250V ，5A; DC24V ，3A 环境温度范围：-40℃~+60℃ 介质温度：-180℃~+500℃延迟时间：0.2S （0.2~30S 可调） 防护等级：IP65探头材质：316不锈钢、四氟乙烯、高温塑料、陶瓷 防爆等级：ExdIIBT4连接方式：3/4″NPT 螺纹；3/4″管螺纹；法兰（可选）；1 – 1/ 2″管螺纹;1/2NPT(可选）安装方式：顶装、侧装 四、外型结构图 1. 整体型结构图- 2-2. 分离型结构图不锈钢极棒连接孔绝缘材料保护套绝缘材料3/4"NPT 不锈钢接头接地线不锈钢或镀锌管1-1/4"NPT 铝接头电源或信号电缆进线孔表盖表面喷塑红色报警灯,绿色指示灯有机玻璃透明窗- 3- 五、产品选型标记RF □ - □ □ □ □三个φ8安装孔红色报警灯，绿色指示灯表盖表面喷塑电源或信号电缆进线孔电源或信号电缆进线孔表盖表面喷塑电源或信号电缆进线孔1-1/4"NPT 铝接头3/4"不锈钢或镀锌管接地线3/4"NPT 不锈钢接头绝缘材料保护套绝缘材料连接孔316S.S 锈钢极棒NEMA4）（陶瓷型时）8B为方型）2=BINDICATOR1=国产六、订货须知提供被测物料名称、密度、仓内温度、压力，除标准型外其他探头特殊要求请注明。
一、概述UDC-2000系列射频导纳物位控制器是我公司科研人员在总结国内外大量物位仪表的基础上开发成功的，其技术先进性、测量可靠性和稳定性，已在大量应用中得到了充分体现。
广泛适用于各类料仓、容器、管道的料空料满测量，上、下限自动报警或检测。
报警时可输出继电器开关信号，经中间继电器或直接与启动设备连锁，可实现上料、下料的自动控制。
二、产品特点1．免于维护全密封一体化安装结构，全部采用数字集成电路，无任何机械可动部件。
一经安装校零,无需维护。
2．低温漂采用数字电路，与现有产品比较，消除了环境温度、湿度对仪表运行的影响，换季无需调零。
先进的电路设计能避免物料粘附在探头上所产生的虚假信号，又能抗各种波动所造成的影响。
3．现场适应性强可在高温、高压、大粉尘、高粘度的场合中对固体及液体物料进行检测。
4．一次性校零由于采用数字电路，使用户可以在空仓的状态下一次完成校零。
三、适用领域a）电力工业：输煤系统、除灰系统（灰斗、仓泵、灰库）b）建筑工业：水泥厂c）食品工业：面粉罐、包装料斗d）制药工业：原料贮仓、配料混合罐e）造纸工业：木屑仓、液罐四、工作原理由电子线路产生一个高频信号，送至测量电极与保护电极，当物料位置改变时，就把这一变化反馈给电子线路，而电子线路通过容抗和阻抗的综合变化信号与基准信号作比较，当两信号相差达到一定大小时，就改变继电器的输出状态，从而指示物位变化。
五、主要技术指标a)控制部分电源：220V AC±10％，50/60HZ；24V DC±10％功耗：最大2.5W输出继电器：单刀双掷、双刀双掷触点容量：250V AC 5A校准：按键校零灵敏度设置：设置值范围为1—9档开关延时设置：延时值范围为0—59秒报警形式：可选上限或下限外壳标准：标准精密铸铝b) 探头部分（标准探头）：外型尺寸：长度为550mm，探头直径为10mm。
安装接口：34〞NPT 316不锈钢或114〞NPT铝合金接头。
重锤式表面电阻测试仪的使用介绍前言在电子行业，表面电阻测试是一项非常重要的工作，而Meterk生产的重锤式表面电阻测试仪是一款非常优秀的产品。
这款测试仪具有操作简单、可靠性高、精度高等特点，是电子工程师进行表面电阻测试的重要工具。
本文将介绍重锤式表面电阻测试仪使用的步骤和注意事项。
步骤1.首先，按下开关打开测试仪，等待1-2秒钟，让仪器初始化。
2.选择测试模式。
测试仪可以选择两种模式：地面测试和接地测试。
所谓地面测试是指在一片净土或洁净室等净化环境场所测试；接地测试是指在一般地面土壤和木质、瓷质、水泥砖等基础上测试。
3.取出测试仪，选择重锤，检查其重量和表面的干净程度。
然后将重锤安装在测试仪上。
注意：在安装重锤时，必须保证其摆动自由，并且不能与其它部件相碰。
4.取出测试板样品，将测试板样品平放在测试台上，并确保样品与测试台之间的电接触良好。
5.将电极与样品接触的位置设置在测试仪上，并将仪器放置在测试板样品的一端，使其与测试板样品成为一个整体。
6.轻轻地持重锤并将重锤挑起，然后将其释放，以确保其自由摆动。
7.测试仪会自动测量测试板样品的表面电阻，并将结果显示在其屏幕上。
8.测试完毕后，关闭测试仪，取下重锤。
注意事项1.在使用重锤式表面电阻测试仪之前，必须仔细阅读使用说明书，并参照说明进行操作。
操作不当可能会导致测试结果不准确。
2.在进行测试时，测试板样品必须保持干净、平整，且与测试台之间的电接触良好。
3.重锤在挑起的时候应该用力轻柔，否则可能会引起测试结果的偏差。
4.在测试过程中，测试仪必须保持稳定，并避免受到外部干扰。
5.使用前要检查测试仪器及重锤的电量，如果电量不足，需要充电。
6.如果测试仪在测试过程中不能收到预期的结果，则需要进行相关排除故障的操作。
总结重锤式表面电阻测试仪是一款操作简单、可靠性高、精度高的产品。
它可以帮助电子工程师检测电路板表面电阻，确保电路板质量达到要求。
在使用测试仪时，需要注意操作指南，并严格按照步骤进行操作，以确保测试结果的准确性。
无源核子料位计说明书无源核子料位计是一种常用于工业生产中的仪器，用于测量储存罐或管道中的物料的液位或固体物料的高度。
它是一种无源式的仪器，不需要外部电源供电，因此具有安全可靠、使用方便等优点。
无源核子料位计的工作原理是利用核辐射的吸收特性来测量物料的液位或高度。
它由探测器、放射源和信号处理器三部分组成。
放射源通常采用放射性同位素，如钴-60、铯-137等，它们会发出一定能量的γ射线。
当γ射线穿过物料时，会被物料吸收一部分，剩余的γ射线会到达探测器。
探测器会将接收到的γ射线信号转换成电信号，经过信号处理器处理后，输出液位或高度的信号。
无源核子料位计具有以下优点：1. 安全可靠。
无源核子料位计不需要外部电源供电，因此不存在电源故障导致的安全隐患。
同时，它的辐射量非常小，不会对人体造成伤害。
2. 使用方便。
无源核子料位计不需要定期更换电池或电源，使用寿命长，维护成本低。
3. 适用范围广。
无源核子料位计可以用于测量各种物料的液位或高度，包括液体、固体、粉末等。
4. 精度高。
无源核子料位计的测量精度高，可以达到0.5%左右。
无源核子料位计的使用注意事项：1. 在使用无源核子料位计时，应注意保护放射源，避免放射源受到损坏或丢失。
2. 在安装无源核子料位计时，应注意避免与其他辐射源相互干扰，以免影响测量精度。
3. 在使用无源核子料位计时，应注意保护探测器，避免探测器受到损坏或污染。
4. 在使用无源核子料位计时，应注意遵守相关的安全规定和操作规程，确保安全可靠。
总之，无源核子料位计是一种安全可靠、使用方便、精度高的测量仪器，广泛应用于工业生产中的液位或高度测量。
在使用时，应注意保护放射源和探测器，遵守相关的安全规定和操作规程，确保安全可靠。
说明1. 目的：测试物体表面电阻值，以致达到防静电的目的。
2.权责：2.1质量部ESD人员用于测量物体表面电阻值3.产品参数:3.1 测试范围: 1x 102Ω - 1013Ω3.2测试电压: 10V或100V±5%(自动选择)3.3测试精度: ±10%3.4测试时间: 15秒、30秒、60秒(自动选择)3.5测试单位: Ω (测试表面电阻率单位: Ω/□)3.6可测试环境温度:15℃～35℃3.7可测试相对湿度:0%～60%3.8重锤电极: 2.5kg±0.25kg，Ф63.5mm±1mm4.产品配件测试仪 : 1个; 点对点重锤电极 : 2个; 导电橡胶片 : 2个; 测试搁架：1个；连接线 : 2条；接地电阻测试线：1根（带鳄鱼夹）；5V充电器+USB连接线：各1个5.产品功能图A 图B说明A ：测试类型LED：绿色为表面电阻测试，单位为ohm/㎡，红色为接地电阻测试，单位为ohm，需要连接接地电阻测试线到测试仪右侧的Ф3.5mm插座中。
B ：测试电压LED：绿色为10V，测试最大电流小于1mA，绿色为100V，测试最大电流小于1mA，测试仪将根据被测物体的表面电阻会自动调整测试电压，电阻小于106时，使用10V进行测试，大于106时将使用100V 电压进行测试。
C ：测试次数状态条：屏幕右上为测试次数状态条，共15条，测试时，屏幕右上状态条将逐渐增加，当显示15个后，表示测试已完成。
D ：接地电阻测试插孔。
E ：数值显示屏幕:屏幕正中显示“---”，并闪烁，表示测试中，测试完成后，测试仪将使用科学计数法显示被测电阻，屏幕正中将显示测试值X.XX，下方将显示EXX Ω。
F ：充电插孔。
G ：电池充电LED。
H ：测试按键。
I/J：测试搁架和重锤电极连接的插孔。
6.产品操作6.1 将两块圆形导电橡胶片放置到待测表面，两导电橡胶间距不能小于250mm；6.2 将两个电极分别压在导电橡胶片上，再把配套的2条连接线分别插入测试搁架上的“I/J”插口, 然后连接线另一端分别插入点对点重锤电极；6.3 将测试仪放置到搁架上（如图A），测试仪上的两个测试电极需分别连接到搁架上的两个金属条上，最终连接好的如图B；6.4 打开测试仪的电源开关；6.5 按下START按钮，开始测试；6.6 测试仪首先将根据测试表面的电阻值，自动设置量程，LED屏上将显示“---”并闪烁，设置量程的时间跟测试表面电阻成正比，最大量程设置时间约为15秒；6.7 测试仪设置完量程后，将开始测试，此时屏幕右上方的状态条将依次增加，并且屏幕正中的“---”也将同时闪烁，当状态条显示为15个后，表示测试已完成，测试仪将使用科学计数法显示被测电阻，屏幕正中将显示测试值X.XX ，下方将显示EXX Ω。
UWT重锤料位计故障代码原因分析及其解决方法一、第二代重锤SLS二、第三代重锤SLSNB自诊断维护代码，红灯闪烁，Relay4指示维护状态。
均可按START 按钮复位。
自诊断故障代码，红灯亮，Relay3指示故障状态。
通过按START和SETUP进行复位，可消除代码。
应锤上拉到顶部停止位置，重锤处于测量中断状态，只需连接24&26便可以正常测量。
一般维护步骤：首先，必须确认重锤安全操作安装距离（位置距离进料口及仓壁分别1.5米以上，不受物料冲击方向）1、同时打开电子及机械盖子，查看电气部分所出现的代码，从表中找到相应的代码，查出故障原因。
2、查看机械部分是否断缆/带，是否缠绕正常，保证杠杆滑轮所处位置恰当。
3、若电子机械皆无异常，则a)若出现M代码，直接按“Start”可复位；b)若出现F代码，则需同时按“Start”和“Setup”复位。
（中断状态无法复位，必须将24&26短接）4、可进入高级调节菜单，手动控制电机上下行，检查重锤运行状况，是否锤头有回收到顶部。
进入方法：a)在初始界面，同时按上、下箭头两秒钟，进入高级调节菜单，再按向下箭头选择诊断菜单“Diagnostic ..”,按“Setup”按钮进入，再按向下箭头选择“Manual ..”菜单，按“Setup”按钮进入，光标闪烁了此时可按上下箭头手动进行操控…最后再按“Setup”退出，光标不闪烁，再按“Start”返回初始界面。
5、若出现断缆/带，则需要检查电机是否损坏，断电，手动转动钢缆/带卷轮是否能够转动，若不能转动，电机未被损坏，若卷轮能够被转动，则电机损坏。
